LIBRETTO ISTRUZIONI - Parte 2
Guida pratica all’uso
RS2P
RS2PN
Dimensioni Larghezza 60 cm
Altezza con il piano di lavoro 85 cm
Altezza senza il piano di lavoro 82 cm
Profondità max. 60 cm
Profondità max.con porta aperta 115.2 cm
Collegamento elettrico Tensione/Frequenza 230 V - 50 Hz
Potenza assorbita motore lavaggio 200 W
Potenza elemento riscaldante 2100 W
Potenza totale 2300 W
Pressione acqua di alimentazione Minimum 50 kPa (0.5 bar)
Maximum 800 kPa (8 bar)
Allacciamento tubo carico Acqua fredda/calda max 60°C
Capacità di carico 12 coperti
Caratteristiche tecniche
Descrizione dell’apparecchiatura
1. Regolazione del decalcificatore
2. Distanziatori porta
3. Fermi cesto superiore
4. Contenitore sale
5. Filtro grande
6. Contenitore detersivo
7. Pannello comandi
8. Targhetta matricola
9. Contenitore brillantante
10.Filtro centrale
11.Spruzzatore rotante inferiore
12.Spruzzatore rotante superiore
13.Piano di lavoro
1
IN113
LAVASTOVIGLIE
152982 14/0
Page 2
2
Pannello comandi
1. Spia di alimentazione elettrica
2. Tasto di ON/OFF
3. Tasto "50° Eco BIO"
4. Maniglia di apertura porta
5. Indice di riferimento per la partenza
dei programmi
6. Manopola di selezione programmi
7. Indicatore avanzamento
programma
Indica in successione le fasi del programma in
corso.
Ogni fase è rappresentata da un simbolo:
Prelavaggio/Ammollo
Lavaggio
Risciacquo freddo
Risciacquo caldo
Asciugatura
8. Guida programmi di lavaggio
Page 3
3
Programmi di lavaggio
Programmi
Tipo sporco
e stoviglie
Tasti
impostazione
programma
Dosi di detersivo
consigliate
Lavaggio
Prelavaggio
Posizione
manopola
selezione
programma
Sporco normale.
Stoviglie miste
Sporco normale,
con pochi residui.
Stoviglie miste
Sporco normale,
con pochi residui.
Stoviglie miste
Sporco normale,
con pochi residui.
Stoviglie miste
Sporco normale.
Stoviglie miste
Sporco leggero.
Stoviglie miste e
stoviglie da party
Qualsiasi.
Carico parziale (da
completarsi al
pasto successivo).
Descrizione del
programma
NORMALE 65°C
CON
PRELAVAGGIO
NORMALE 65°C
SENZA
PRELAVAGGIO
*
BIO 50°C
CON
PRELAVAGGIO
(In caso di utilizzo di
detersivo con enzimi)
BIO 50°C
SENZA
PRELAVAGGIO
(In caso di utilizzo di
detersivo con enzimi)
**
BREVE
50°C
ECO 50°
SENZA
PRELAVAGGIO
AMMOLLO
Prelavaggio freddo
Lavaggio con acqua a 65°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura
Prelavaggio freddo
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
1 risciacquo freddo
(per evitare che lo sporco si
secchi sulle stoviglie).
Lavaggio con acqua a 65°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura
*
Programma comparativo per EN 50242.(Vedi paragrafo "Avvertenze per gli istituti di prova").
**
Questo programma permette di lavare in breve tempo un carico completo composto da piatti, bicchieri e
stoviglie poco sporche (pentole escluse) e ne consente il loro immediato riutilizzo.
A
B
B
B
A
C
D
Sporco leggero.
Stoviglie miste
ECO 50°C
CON
PRELAVAGGIO
Prelavaggio freddo
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura
A
ON/OFF
ON/OFF
ON/OFF
50° ECO
BIO
+
ON/OFF
50° ECO
BIO
+
ON/OFF
50° ECO
BIO
+
ON/OFF
50° ECO
BIO
+
ON/OFF
50° ECO
BIO
+
ON/OFF
25 g 5 g
30 g /
25 g 5 g
30 g /
30 g /
25 g 5 g
30 g /
/ /
oppure
oppure
Page 4
4
1. Controllare i filtri (vedi parte 1)
Controllare che i filtri siano puliti e posizionati
correttamente
2. Controllare che ci siano sale e
brillantante (vedi parte 1)
3. Caricare le stoviglie
4. Accertarsi che gli spruzzatori
rotanti girino liberamente.
5. Dosare il detersivo
Versare la quantità di detersivo necessaria nel
contenitore apposito, a seconda del programma scelto,
seguendo le dosi consigliate nella tabella "Programmi
di lavaggio".
Chiudere il coperchio del contenitore.
6. Chiudere la porta della
lavastoviglie
7. Impostare il programma
Ruotare la manopola in senso orario fino a far
coincidere la lettera del programma desiderato con
l’indice di riferimento sul pannello comandi.
● Per la selezione dei tasti per la temperature seguire le
indicazioni della tabella "Programmi di lavaggio".
8. Inizio programma
Premere il tasto ON/OFF; si accende la spia di
alimentazione elettrica ed inizia lo svolgimento del
programma.
9. Al termine del programma
lavaggio
La macchina si arresta automaticamente.
Spegnere la lavastoviglie premendo il tasto
"ON/OFF"; la spia di alimentazione elettrica
si spegne.
Aprire la porta ed aspettare alcuni minuti prima di
togliere le stoviglie:si eviterà di scottarsi e verrà
migliorata l’asciugatura.
Svuotare prima il cesto inferiore, poi quello
superiore; si eviteranno così sgocciolamenti dal
cesto superiore sulle stoviglie del cesto inferiore.
Attenzione!
Dopo la fine di un ciclo si consiglia di
chiudere il rubinetto dell’acqua e
scollegare la macchina dalla presa di
corrente.
Sequenza delle operazioni
Page 5
5

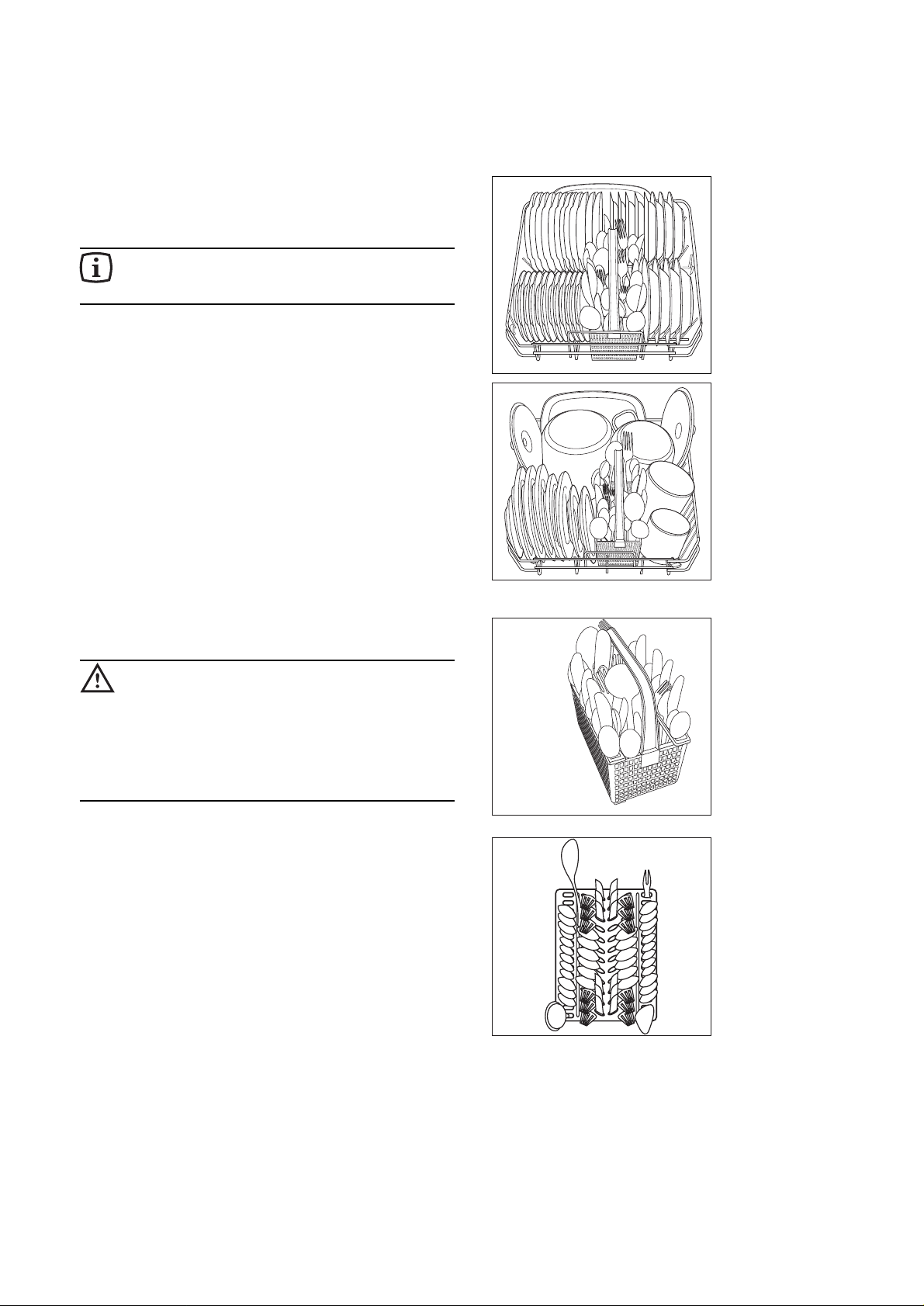

Prima di disporre le stoviglie nei cesti asportare tutti i residui
di cibo per evitare di intasare i filtri, con conseguente
riduzione dell’efficacia di lavaggio.
Importante!
Non caricare stoviglie di dimensioni molto
ridotte che possono cadere dai cesti.
Aprire la porta ed estrarre i cesti.
Il cesto inferiore
Il cesto inferiore è destinato a contenere pentole, coperchi,
piatti, insalatiere, posate, ecc.come indicato nelle figure.
Piatti e coperchi grandi vanno sistemati di preferenza alla
periferia del cesto, facendo attenzione a non bloccare la
rotazione degli spruzzatori rotanti.
Il cesto porta posate
Avvertimento!
Non riporre posate lunghe, specialmente
coltelli affilati nel cesto posate in quanto
rappresentano un potenziale pericolo:
devono essere sistemate orizzontalmente
nel cesto superiore.
Porre attenzione nel maneggiare posate
affilate e/o taglienti.
Le posate vanno sistemate nell’apposito cestino asportabile
con i manici rivolti verso il basso.
Se questi ultimi sporgono dal fondo del cestino bloccando la
rotazione dello spruzzatore rotante inferiore, capovolgere le
posate.
Intercalare i cucchiai con le altre posate per evitare che si
addossino.
Le posate d’argento, se mescolate con quelle in acciaio,
tendono a scurire. Caricarle nel cesto porta posate separate
dalle altre.
Si consiglia di separare i coltelli dalle altre posate.
Per ottenere migliori prestazioni si consiglia di utilizzare i
separatori in dotazione (se la forma e le dimensioni delle
posate lo consentono).
UI19
Sistemazione delle stoviglie
UI03
Page 6
6

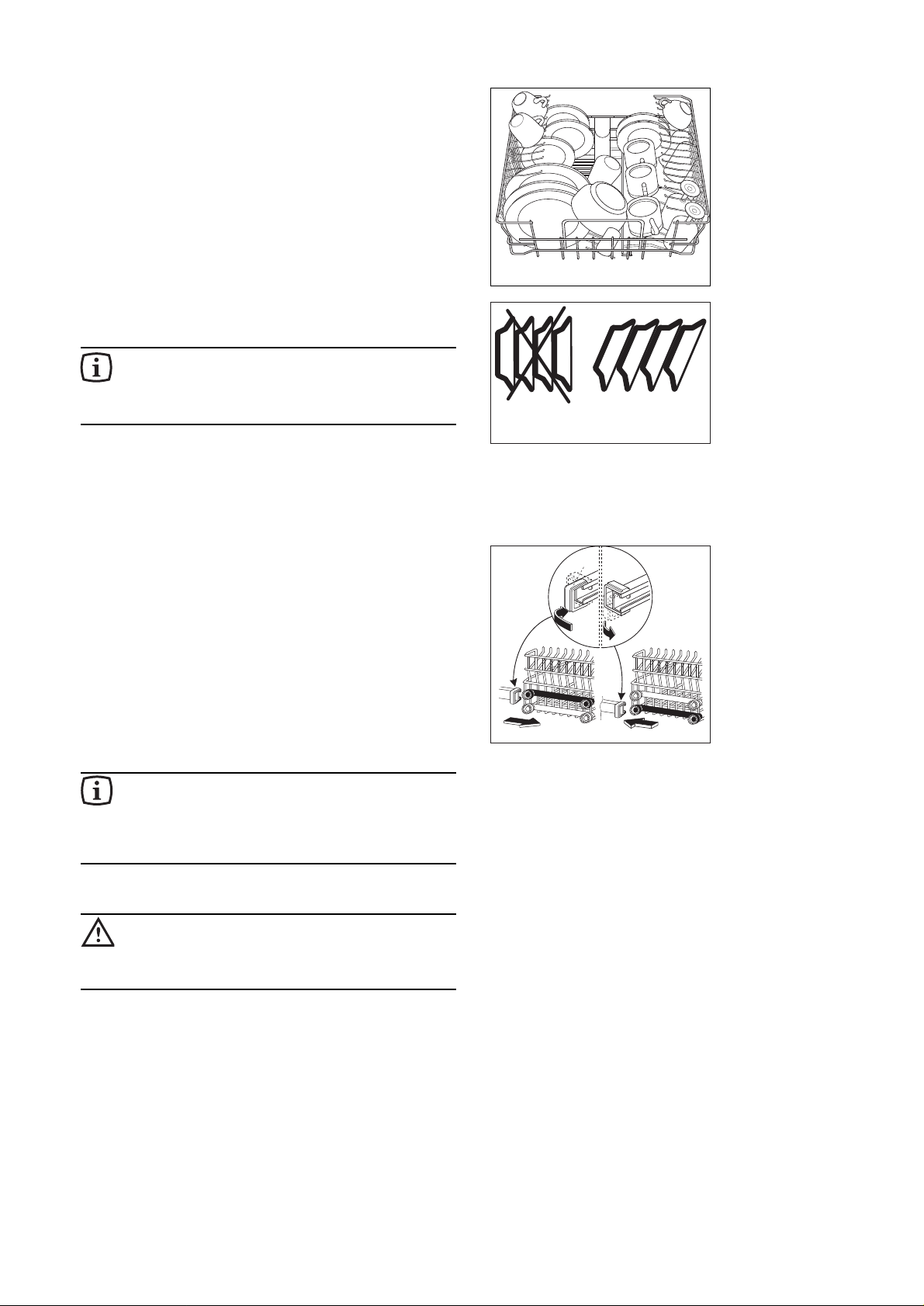

Il cesto superiore
Il cesto superiore è adatto a contenere piatti (dessert,
sottotazze, piani e fondi fino a 24 cm di diametro) insalatiere,
tazze e bicchieri.
I bicchieri a gambo lungo possono essere appesi, capovolti,
ai settori alti porta tazze.
Nel caso di caricamento di piatti nel cesto superiore,
inclinare i piatti stessi in avanti.
Caricare preferibilmente nel cesto superiore gli oggetti
leggeri (ciotole in plastica ecc.) e sistemarli in modo che non
si rovescino appoggiandovi vicino oggetti più pesanti.
Attenzione!
Prima di chiudere la porta verificare che gli
spruzzatori rotanti possano girare
liberamente.
Regolazione in altezza del cesto
Se si usano abitualmente piatti molto grandi (oltre 27 cm,
fino a 31 cm di diametro) caricarli nel cesto inferiore dopo
aver spostato quello superiore nella posizione più alta.
Per regolare il cesto nella posizione alta procedere
come segue:
1. ruotare i fermi anteriori (A) del cesto superiore
verso l’esterno e sfilare il cesto,
2. rimontare il cesto nella posizione più alta.
Importante!
Con questa operazione, nel cesto superiore
si possono caricare stoviglie con diametro
inferiore ai 20 cm, e non si possono
utilizzare i settori porta tazze rialzati.
Avvertimento!
Al termine del carico e scarico delle stoviglie
chiudere sempre la porta per evitare di
inciampare e farsi male.
US29
A
RC01
US70
Page 7
7

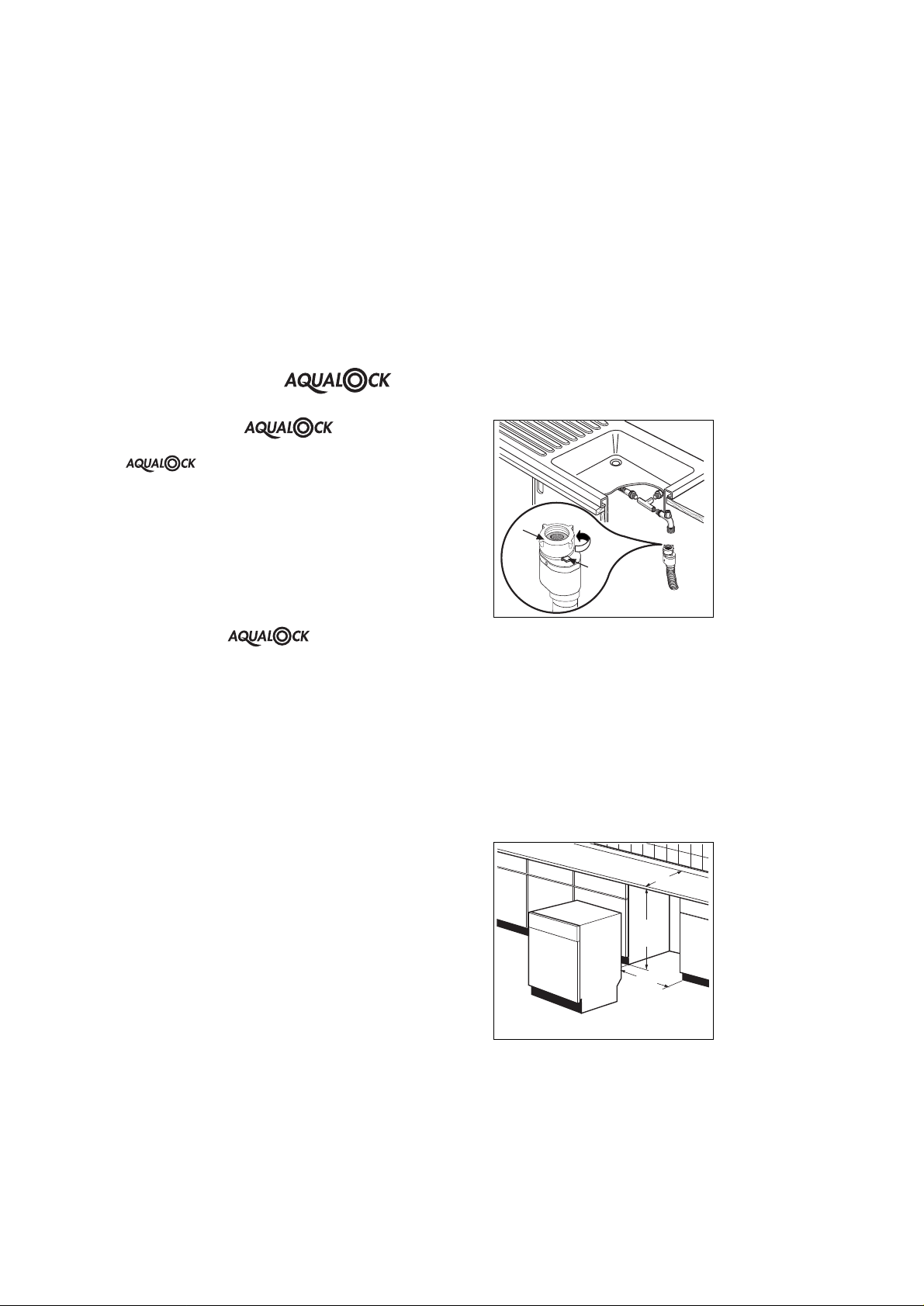

Dispositivo di sicurezza
antiallagamento
Allo scopo di prevenire gli allagamenti, la lavastoviglie è
dotata di un dispositivo posto sul fondo della lavastoviglie.
Questo dispositivo entra in funzione in caso di perdita
all’interno della lavastoviglie e funziona solo se la macchina
è accesa.
Nel caso di intervento chiudere il rubinetto dell’acqua e
rivolgersi al Centro Assistenza Tecnica.
Sistema di sicurezza
Tubo alimentazione
Il tubo è ad altissima resistenza; sopporta
pressioni sino a 6000 kPa (60 bar), 6 volte un normale tubo.
Come ulteriore sicurezza il tubo di alimentazione è protetto
da una ulteriore guaina contro eventuali danneggiamenti.
In caso di rottura del tubo interno, l’acqua nel tubo assume
una colorazione blu visibile attraverso la speciale guaina
trasparente.
In questo caso chiudere il rubinetto dell’acqua e rivolgersi al
Centro Assistenza Tecnica.
Il tubo di alimentazione è dotato di un
dispositivo di sicurezza antisvitamento.
Per scollegare il tubo, premere la leva "B" e ruotare la ghiera
in senso antiorario.
Inserimento e fissaggio sotto tavolo
(Mobile lavello - Piano di lavoro continuo)
Togliendo il piano di lavoro potete inserire la lavastoviglie
sotto un mobile lavello o piano già preesistente, se il vano
ha le dimensioni indicate in figura.
A
CA14
B
570 - 600
820
600
IN05
Page 8
8

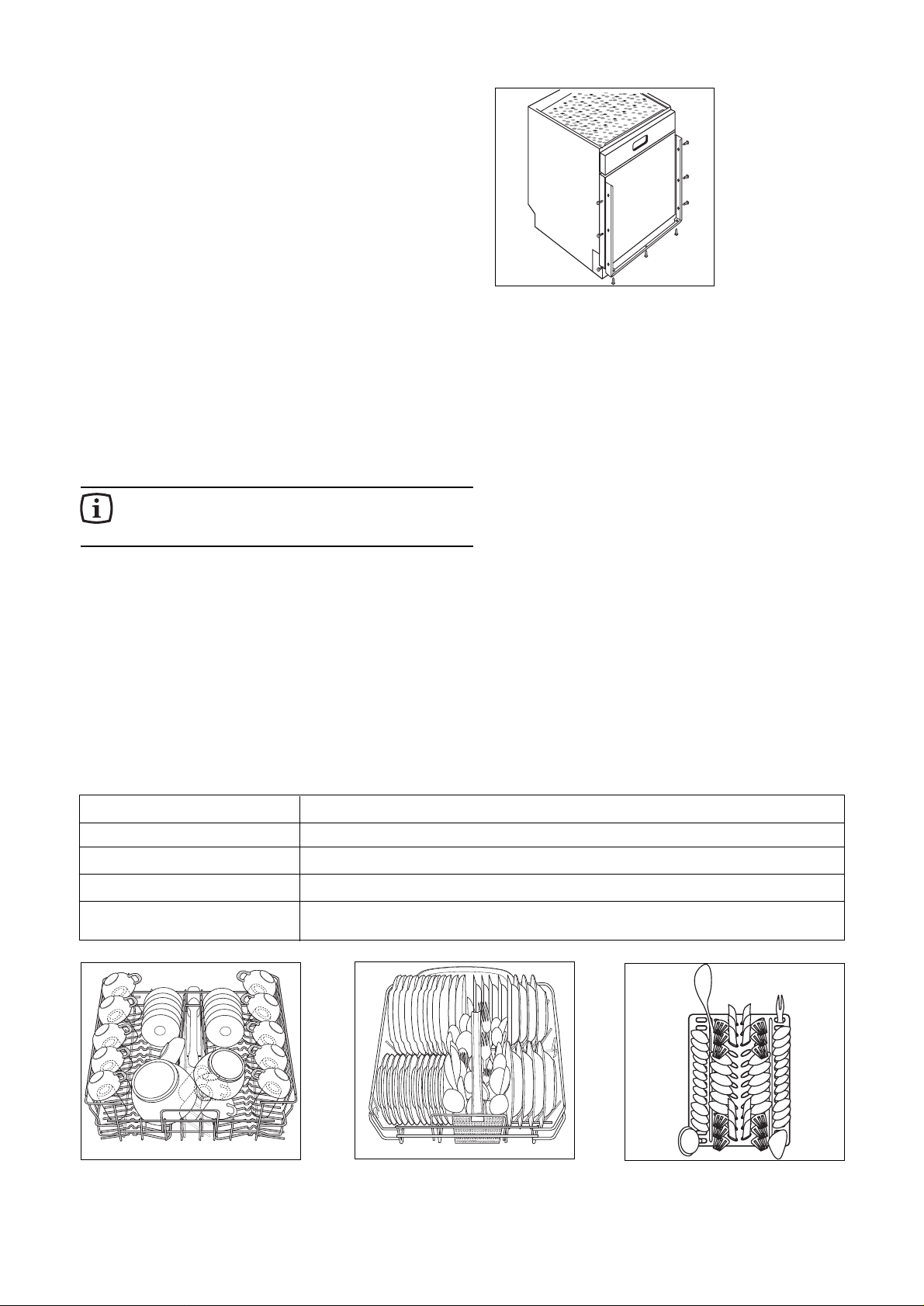

Avvertenze per gli istituti di prova
Prima delle prove è necessario riempire completamente il contenitore del sale del decalcificatore ed il contenitore del
brillantante.
Standard di prova: EN 50242
Programma comparativo: Bio 50°C con prelavaggio
Capacità carico stoviglie: 12 coperti
Regolazione del brillantante: posizione 5
Dosaggio del detersivo : 25 g nel contenitore sulla porta
5 g sopra il coperchio del contenitore
Sistemazione del cesto superiore Sistemazione del cesto inferiore Sistemazione del cesto porta posate
AP03
Applicazione del pannello di
rivestimento sulla porta
Questa lavastoviglie ha la porta provvista di cornici che vi
consentono l’applicazione di un pannello di rivestimento del
colore preferito, per meglio adeguare l’estetica della
lavastoviglie ai mobili circostanti.
Le dimensioni d’ingombro del rivestimento devono essere le
seguenti:
Larghezza mm 586
Altezza mm 596
Spessore mm 4 max.
Effettuare l’applicazione del pannello come segue:
● asportare la cornice della porta dopo aver tolto le
viti perimetrali di fissaggio.
● Interporre il laminato di rivestimento, rimontare la
cornice e riavvitare le viti perimetrali di fissaggio.
Nota!
Il rivestimento dovrebbe essere montato
prima di posizionare la lavastoviglie.
US50
UI49
