Cappa aspirante
CA 631 X
CA 631 B
CA 631 N
04305970/2
Libretto istruzioni
AVVERTENZE
--------------------------------------------------------
La distanza minima tra la superficie del
piano di cottura e la parte inferiore della
cappa deve essere 65 cm.
L'aria raccolta non deve essere convogliata
in un condotto usato per lo scarico di fumi
di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).
Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti.
Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc),
vengono usati contemporaneamente.
Infatti la cappa aspirante evacuando l'aria
potrebbe creare una pressione negativa
nella stanza.
La pressione negativa del locale non deve
superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore.
Pertanto attrezzare il locale con delle prese
d’aria che alimentino un flusso costante di
aria fresca.
Questo apparecchio presenta accorgimenti tecnici costruttivi tali da essere
annoverato nella classe di isolamento
II e pertanto non deve essere collegato
a terra.
Nell’operazione di collegamento elettrico assicurarsi che i valori di tensione corrispondano con quelli indicati nella targhetta inserita all’interno dell’apparecchio.
Se il Vostro apparecchio non è provvisto di
cavo flessibile non separabile e di spina, o
di altro dispositivo che assicuri la onnipolare
disinserzione dalla rete, con una distanza
di apertura dei contatti di almeno 3 mm,
allora tali dispositivi di separazione dalla
rete devono essere previsti nell'installazione fissa. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre
l'apparecchio in modo che la spina sia
accessibile.
Prima di procedere a qualsiasi operazione
di pulizia o manutenzione è necessario togliere tensione.
USO
--------------------------------------------------------
Evitare l’uso di materiali che causano fiammate (flambè) nelle immediate vicinanze
dell’apparecchio.
Nel caso di fritture fare particolarmente
attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infiammabilità è l’olio già
usato. Non usare griglie elettriche scoperte.
Per evitare un possibile rischio di incendio
attenersi alle istruzioni indicate per la pulizia della griglia antigrasso e la rimozione di
eventuali depositi di grasso sull’apparecchio.
MANUTENZIONE
--------------------------------------------------------
Un'accurata manutenzione garantisce un
buon funzionamento ed un buon rendimento nel tempo.
Una cura particolare va rivolta alla griglia
antigrasso, che deve essere pulita periodicamente in rapporto all'uso (almeno ogni
due mesi). Disinserite la griglia antigrasso
e lavatela con detersivo neutro a mano o
in lavastoviglie.
La rimozione di eventuali depositi di grasso
dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno ogni 2 mesi).
Evitare l'uso di prodotti contenenti abrasivi
o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in
acciaio, rame od ottone è consigliato l'uso
di prodotti specifici, seguendo le istruzioni
indicate sul prodotto; per la pulizia interna
dell'apparecchio usare un panno/pennello
imbevuto di alcool etilico denaturato.
Per smontare il vetro, aprire il carrello tirandolo in avanti; spostare il vetro a sinistra
(o a destra) e sollevare un lato verso l'alto
come illustrato in Figura 8.
DESCRIZIONE
--------------------------------------------------------
L’apparecchio può essere utilizzato sia in versione filtrante che aspirante.

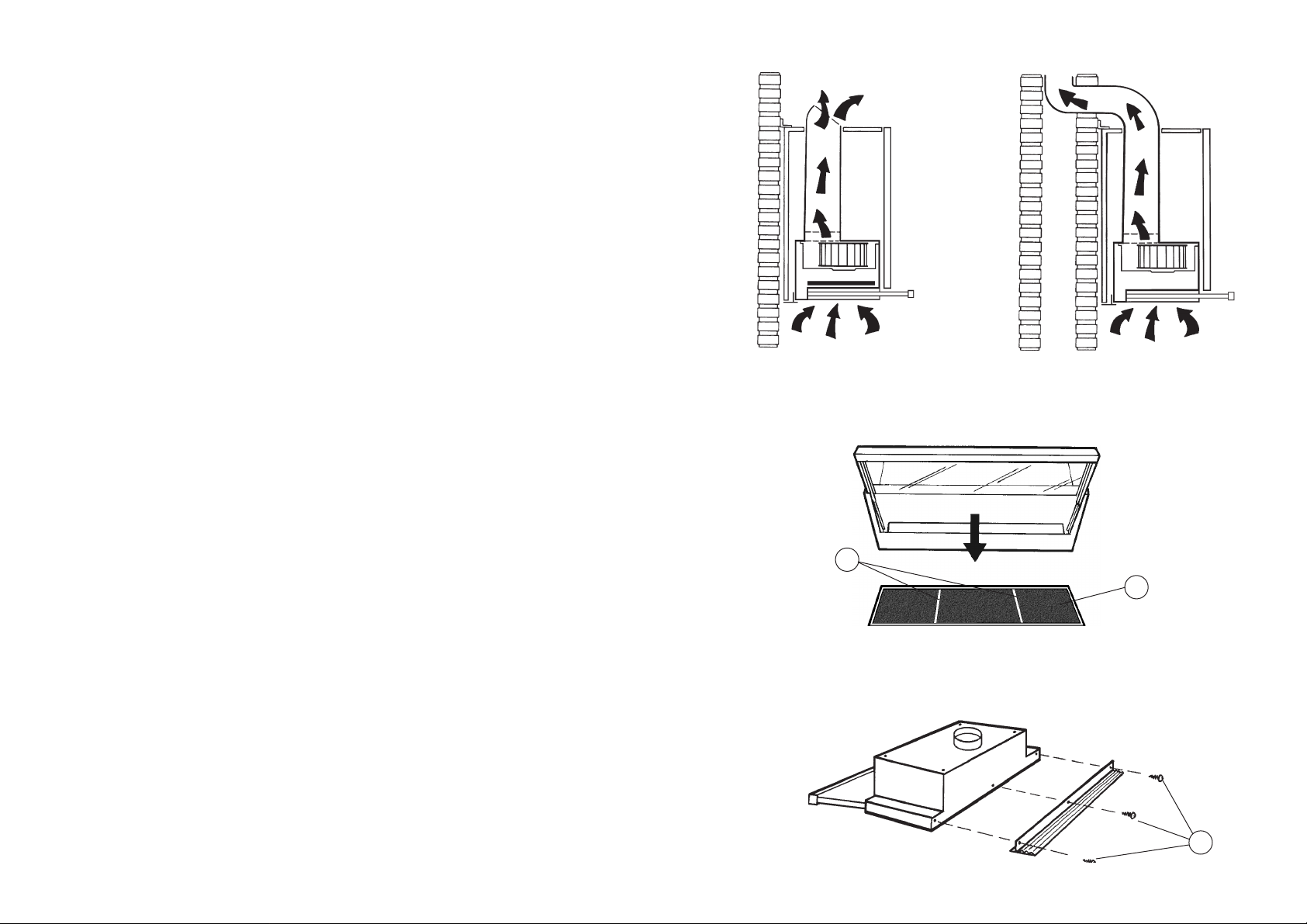

Nella versione Filtrante (Fig. 1) l’aria e i vapori
convogliati dall’apparecchio, vengono depurati
dal filtro/i al carbone e rimesso in circolazione
nell’ambiente.
ATTENZIONE: Nell’uso in versione filtrante è
necessario utilizzare il filtro/i carbone che purifica l'aria rimessa nell’ambiente.
Nella versione Aspirante (Fig. 2) i vapori e gli
odori di cucina, vengono convogliati direttamente verso l’esterno, tramite un condotto di
evacuazione, attraverso la parete o soffitto.
Pertanto non è più necessario l’uso del filtro/
i al carbone attivo.
INSTALLAZIONE
--------------------------------------------------------
Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire la/le griglia/e antigrasso
(Fig. 3): spingere in alto la parte anteriore
della griglia e rimuovere la parte posteriore
dalla sua sede.
Per compensare eventuali vuoti di profondità
fra l'apparecchio e la parete, è previsto un
distanziale in plastica che va fissato sul retro
dell'apparecchio tramite le 3 viti A (Fig. 4).
A seconda della distanza da compensare tagliare il distanziale alla misura desiderata.
Installazione sottopensile
Requisiti essenziali per il montaggio:
– Predisporre l’alimentazione elettrica.
– Se il vostro apparecchio deve essere
instal-lato in versione Aspirante, predisporre il foro evacuazione aria.
Usando l’apposita maschera di foratura praticate sul fondo del pensile i 4 fori di fissaggio
previsti per il vostro modello e ritagliate l'apertura necessaria per l'evacuazione dell'aria.
Avvicinate la cappa al fondo del pensile ed
assicuratela allo stesso mediante le 4 viti fornite a corredo (Fig. 5).
Per la versione aspirante: effettuate il collegamento della flangia di raccordo della cappa
con il foro di evacuazione aria predisposto sul
muro/soffitto tramite un tubo adatto.
Per la versione filtrante: collegare alla flangia
della cappa un tubo adatto in modo che l'aria
venga convogliata al di fuori del pensile e
rimessa nell'ambiente. Posizionare il filtro carbone all'interno della griglia anti-grasso fermandolo con i 2 fili metallici (F) in dotazione,
come illustrato in Fig. 3.
Effettuare il collegamento elettrico.
FUNZIONAMENTO
--------------------------------------------------------
Comandi (Fig. 6):
Interruttore C: nella posizione M (motore),
l'apertura/chiusura del carrello regola l'accensione/spegnimento del motore; la luce
rimane spenta;
nella posizione T (totale) l'apertura/chiusura del carrello regola l'accensione/spegnimento di luci e motore;
nella posizione L la luce è sempre accesa
ed il motore sempre spento (sia con carrello aperto che chiuso); il motore rimane
spento;
Interruttore B: seleziona le velocità del moto-
re.
Con l'interruttore in posizione M o T, aprendo
il carrello il motore si azionerà automaticamente alla velocità del motore selezionata.
Nel caso d'uso dell'apparecchio in versione
filtrante, sarà necessario sostituire il filtro/i al
carbone in rapporto all'uso, mediamente ogni
sei mesi. Per rimuovere il filtro A (Fig. 3):
– aprire il carrello tirandolo in avanti.
– togliere la griglia antigrasso: spingere in
alto la parte anteriore della griglia e rimuo-
vere la parte posteriore dalla sua sede.
– togliere il filtro dall'interno della griglia anti-
grasso, rimuovendo i 2 fili metallici F (Fig.3)
che lo bloccano.
Per sostituire le lampade di illuminazione
rimuovere la plafoniera dopo aver disinserito
la vite di fermo (Fig. 7).
Sostituire con lampade dello stesso tipo.
21
3
F
A
4
A
56
B
C
7
8
