REVELL F6F-5 Hellcat User Manual [en, fr, nl, it, gr, da, no, fi, sv, es, pt, de, en, hr, et, fi, hu, lv, lt, nl, pl, ro, ru, sr, sk, sl, cs, tr, gr, bg, uk, ch, he, ar, ja, ch, ch, ko, hi, id, kk, ms, fa, pt, es, th, vi, sq, mk]

KIT 5262 85526200200

F6F-5 HELLCAT

The Hellcat was a much needed replacement for the
inadequate Wildcat in World War II. It was superior to the
Japanese Zero in every way. The Hellcat became the U.S.

Navy’s primary carrier based fighter during World War II. In
addition to its fighting ability, the Hellcat was rugged and easy
to maintain which are important qualities for a carrier fighter.

The delivery of Hellcats started in Sept. of 1943 and

they had an immediate impact. Of the 6,477 enemy
planes shot down, 4,947 could be attributed to the

Hellcat. It was equipped with six .50 cal. machine

guns on its wings and could also have either two

1000 lb. bombs or a 2150 lb. torpedo. It could also

carry a large belly gas tank to extend its range.

READ THIS BEFORE YOU BEGIN

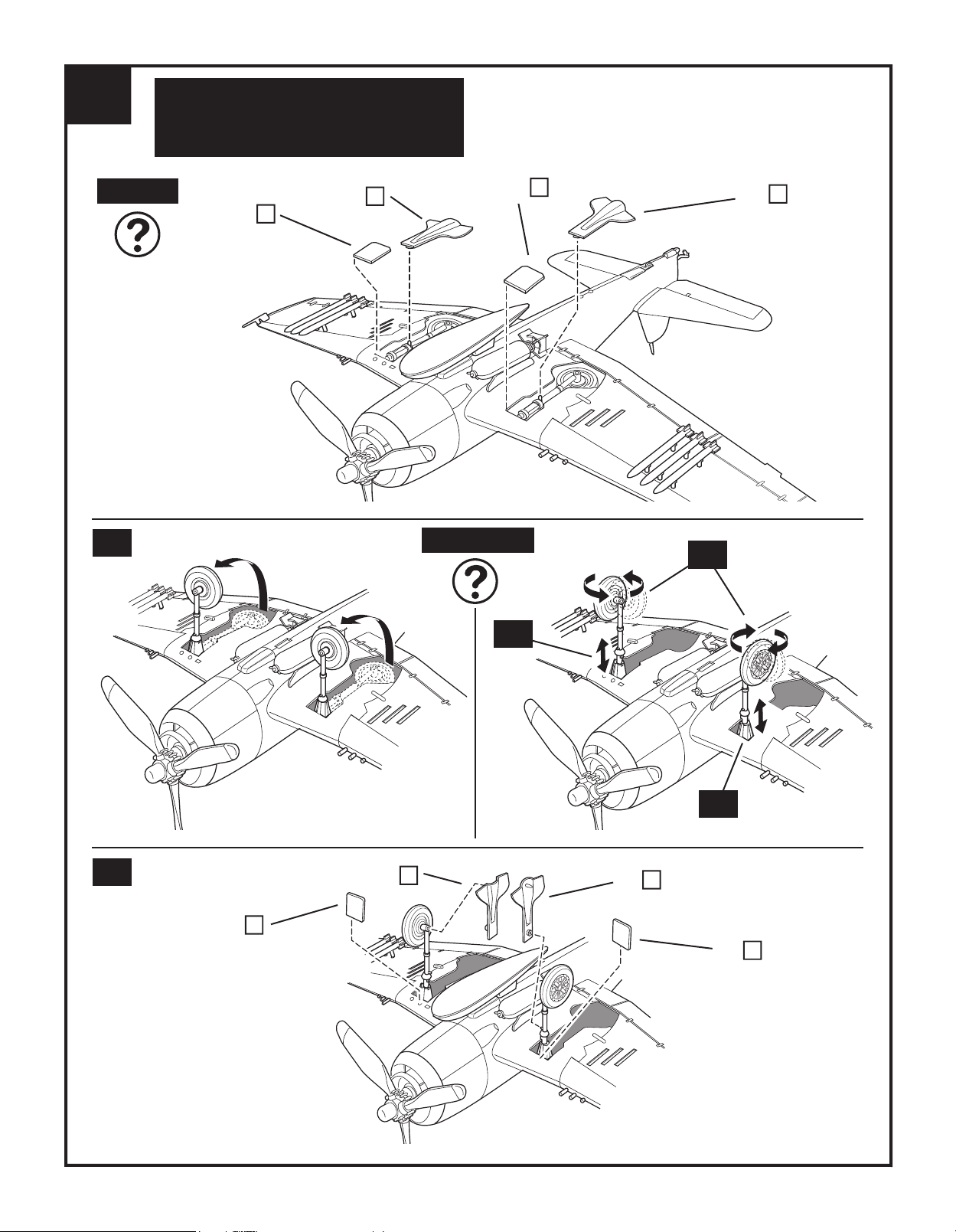

* Study the assembly drawings.

* Each plastic part is identified by a number.

* In the assembly drawings, some parts will

be marked by a star ★ to indicate chrome
plated plastic.

* For better paint and decal adhesion,

wash the plastic parts in a mild detergent
solution. Rinse and let air dry.

* Check the fit of each piece before

cementing in place.

* Use only cement for polystyrene plastic.

* Scrape plating and paint from areas to

be cemented.

* Allow paint to dry thoroughly before

handling parts.

* Any unused parts may be discarded.

Le Hellcat était un remplacement très attendu pour

le Wildcat, qui s’avérait inadéquat lors de la seconde
guerre mondiale. Il était supérieur sous tous les angles

au Zéro japonais. Le Hellcat devint le premier chasseur
embarqué de la marine américaine lors de la seconde

guerre mondiale. En plus de sa capacité de chasseur, le
Hellcat était robuste et facile à entretenir ce qui s’avérait
d’importantes qualités pour un chasseur embarqué.

La livraison des Hellcat a débuté en septembre 1943

et ils eurent un impact immédiat. Des 6 477 avions
ennemis abattus, 4 947 peuvent être attribués au

Hellcat. Il était équipé de six mitrailleurs 0.50 sur les
ailes et pouvait aussi porter soit deux bombes de 1
000 lbs ou une torpille de 2 150 lbs. Il pouvait aussi

porter un réservoir ventral pour allonger sa portée.

LISEZ CECI AVANT DE COMMENCER

* Étudiez les plans d’assemblage.
* Chaque pièce de plastique est identifiée

par un numéro.

* Dans les plans d’assemblage, certaines

pièces seront marquées d’une étoile

★

pour indiquer des pièces en plastique
plaquées chrome.

* Pour une meilleure adhésion de la peinture

et de la décalcomanie, lavez les pièces en
plastique dans une solution de détergent
doux. Rincez et laissez sécher à l’air.

* Vérifiez l’ajustement de chaque pièce avant

de la coller en place.

* Utilisez uniquement de la colle pour

plastique au polystyrène.

* Grattez toute peinture et le placage sur les

régions à coller.

* Laissez sécher la peinture complètement

avant de manipuler des pièces.

* Toute pièce non-utilisée peut être jetée.

El Hellcat fue un reemplazo muy necesario para el
inadecuado Wildcat en la Segunda Guerra Mundial.

Fue superior al Zero japonés en todos los sentidos.

El Hellcat se convirtió en el primer avión de combate
transportado en portaaviones de la Armada de EE.UU.
durante la Segunda Guerra Mundial. Además de su
capacidad de lucha, el Hellcat era robusto y fácil de
mantener, las cuales son cualidades importantes para
un avión de combate transportado en portaaviones.
La entrega de los Hellcats se inició en septiembre de 1943
y tuvieron un impacto inmediato. De los 6.477 aviones
enemigos derribados, 4.947 podrían atribuirse al Hellcat.
Estaba equipado con seis ametralladoras calibre .50 en
las alas y también podía tener dos bombas de 1000 libras
o un torpedo de 2150 libras. También podía transportar
un tanque de gas grande para ampliar su alcance.

LEA ESTO ANTES DE EMPEZAR

* Estudie los dibujos de ensamblaje.
* Cada parte plástica está identificada con

un número.

* En los dibujos de ensamblaje, algunas

partes aparecerán marcadas con una
estrella
en cromo.

para indicar plástico enchapado

★

* Para mejor adhesión de pintura y

calcomanías, lave las partes plásticas
en una solución de detergente suave.
Enjuague y deje secar al aire.

* Verifique el encastre de cada pieza antes

de cementar en su lugar.

* Use sólo cemento para plástico de

poliestireno.

* Raspe las placas y la pintura de las áreas

a cementar.

* Deje secar la pintura totalmente antes

de manipular las partes.

* Cualesquiera partes sin usar se

pueden descartar.

CUSTOMER SERVICE

If you have any questions or comments, call
our hotline at: [phone] or visit our
website : www.revell.com

Be sure to include the plan number
(85526200200), part number description, and
your return address and phone number or,
please write to:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICE À LA CLIENTÈLE

Pour toute question ou commentaire,
contactez notre ligne d’assistance au:
[phone] ou Visitez notre site Web:

www.revell.com

Assurez-vous d’inclure le numéro de plan
(85526200200), la description du numéro de
pièce, votre adresse de retour et votre numéro
de téléphone ou, écrivez à:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICIO AL CLIENTE

Si tiene alguna pregunta o comentario, llame
a nuestra línea directa al: [phone] o
Visite nuestro sitio web: www.revell.com

Asegúrese de incluir el número de plano
(85526200200), descripción del número de
parte, y su dirección y número de teléfono
para responder o, sírvase escribir a:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

PAINT GUIDE

This paint guide is provided to complete this
kit as shown on the box.

GUIDE DE PEINTURE

Ce guide de peinture est fourni pour compléter
cet ensemble tel qu’indiqué sur l’emballage.

GUÍA DE PINTURA

Esta guía de pintura se suministra para
completar este equipo tal como se muestra
en la caja.

Aluminum

A

Chromate Green - Primer

B

Dark Brown

C

Flat Black

D

Flat Red

E

White

F

Flesh

G

Gray

H

Gloss Sea Blue

I

Khaki

J

Olive Drab

K

Semi Gloss Black

L

Steel

M

Yellow

N

Aluminium Aluminio

Vert chromate - apprêt Verde cromado - primera capa

Brun foncé Marrón oscuro

Noir mat Negro mate

Rouge mat Rojo mate

Blanc Blanco

Chair Carne

Gris Gris

Bleu de mer lustré Azul mar brillante

Kaki Caqui

Gris vert Gris oliva

Noir satiné Negro semibrillante

Acier Acero

Jaune Amarillo

DECAL APPLICATION INSTRUCTIONS

1. Cut desired decal from sheet.

2. Dip decal in water for a few seconds.

3. Place wet decal on paper towel.

4. Wait until decal is movable on paper backing.

5. Place decal in position on model, face up and

slide backing away.

6. Press out air bubbles with a soft damp cloth.

7. Milkiness that may appear is for better decal

adhesion and will dry clear. Wipe away any
excess adhesive.

8. Do not touch decal until fully dry.

9. Allow the decals 48 hours to dry before

applying clear coat.

10. Decals are compatible with setting solutions

or solvents.

* REPEAT SEVERAL TIMES

* A RÉPÉTEZ PLUSIEURS FOIS

* REPITA VARIAS VECES

* REPEAT PROCEDURE

* RÉPÉTEZ LA PROCÉDURE

* REPITA EL PROCEDIMIENTO

* PIÈCES OPTIONNELLES

INSTRUCTIONS POUR L’APPLICATION DE DÉCALCOMANIE

1. Découpez la décalcomanie désirée sur

2. Trempez la décalcomanie durant quelques

3. Placez la décalcomanie sur une serviette de

4. Attendez jusqu’à ce que la décalcomanie

5. Placez la décalcomanie en position sur votre

6. Pressez pour évacuer les bulles d’air avec un

7. La formation d’un voile blanchâtre qui pourrait

8. Ne touchez pas la décalcomanie tant qu’elle

9. Laissez sécher la décalcomanie durant

10. Les décalcomanies sont compatibles avec

* OPTIONAL PARTS

* PARTES OPCIONALES

la feuille.

secondes dans l’eau.

papier.

puisse être retirée de l’endos en papier.

modèle, face vers le haut, et retirez l’endos.

chiffon doux humide.

apparaître sert à la meilleure adhésion de la
décalcomanie et deviendra claire une fois
séchée. Nettoyez tout excès d’adhésif.

ne sera pas entièrement séchée.

48 heures avant d’appliquer un enduit
protecteur.

les solutions de séchage et les solvants.

* DECAL

* DÉCALCOMANIE

* CALCOMANÍA

* ASSEMBLY CAUTION

* AVERTISSEMENT POUR L'ASSEMBLAGE

* PRECAUCIÓN DE ENSAMBLAJE

INSTRUCCIONES DE APLICACIÓN DE CALCOMANÍAS

1. Corte la calcomanía deseada de la lámina.

2. Sumerja la calcomanía en agua por unos

segundos.

3. Coloque la calcomanía húmeda sobre una

toalla de papel.

4. Espere hasta que la calcomanía se mueva en

la lámina posterior de papel.

5. Coloque la calcomanía en posición sobre el

modelo, con la cara hacia arriba y deslice la
lámina posterior hasta quitarlo.

6. Presione para quitar las burbujas de aire con

un trapo suave húmedo.

7. La lechosidad que puede aparecer es para

una mejor adhesión de la calcomanía y se
secará completamente. Limpie cualquier
exceso de adhesivo.

8. No toque la calcomanía hasta que esté

totalmente seca.

9. Deje secar las calcomanías 48 horas antes

de aplicar "clear coat".

10. Las calcomanías son compatibles con las

soluciones de fijación o los solventes.

* CEMENT TOGETHER
* COLLER ENSEMBLE

* CEMENTAR Y UNIR

* REMOVE AND THROW AWAY

* RETIREZ ET JETER

* RETIRE Y DESCARTE

* DO NOT CEMENT

* NE PAS COLLER

* NO CEMENTAR

* OPEN HOLE

* LAISSEZ SÉCHER LES PIÈCES

* ABRA AGUJERO

Kit 5262 - Page 2

* REMOVE TAPE

* RUBAN AMOVIBLE

* CINTA DEMONTABLE

* RUBBER BAND TOGETHER

* SERRER ENSEMBLE AVEC UNE BANDE ÉLASTIQUE

* UNA CON BANDA ELÁSTICA

* STICKER DECAL

* DÉCALCOMANIE AUTOCOLLANTE

* CALCOMANÍA AUTOADHESIVA

* WEIGHT

* POIDS

* PESO

* TRIM OFF

* DÉCOUPEZ

* RECORTE

* HEATED SCREWDRIVER END

* POINTE CHAUFFÉE DE TOURNEVIS

* EXTREMO DE DESTORNILLADOR CALENTADO

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

Pilot Pilote Piloto

1

Bulkhead Cloison Mamparo

2

Rt. Fuselage Fuselage droit Fuselaje derecho

3

Antenna Antenne Antena

4

Tail Wheel Roue arrière Rueda trasera

5

Tail Wheel Door Porte de roue de queue Puerta de la rueda trasera

6

Arresting Hook Crochet d'arrêt Gancho de contención

7

Lt. Fuselage Fuselage gauche Fuselaje izquierdo

8

Propeller Shaft Arbre hélice Eje de la hélice

9

Cowling Capotage Capota

10

Propeller Hélice Hélice

11

Rt. Stabilizer Stabilisateur droit Estabilizador derecho

12

Lt. Stabilizer Stabilisateur gauche Estabilizador izquierdo

13

Rt. Main Wheel Roue principale droit Rueda principal derecha

14

Rt. Main Gear Strut Contreche de train principal droit Puntal del engranaje principal derecho

15

Rt. Main Gear Support Support droit du train principal Soporte derecho del engranaje principal

16

Rt. Washer Rondelle droit Arandela derecha

17

Center Wing Bottom Dessous de l’aile centrale Parte inferior del ala central

18

Lt. Main Wheel Roue principale gauche Rueda principal izquierda

19

Lt. Main Gear Strut Contreche de train principal gauche Puntal del engranaje principal izquierdo

20

Lt. Main Gear Support Support gauche du train principal Soporte izquierdo del engranaje principal

21

Lt. Washer Rondelle gauche Arandela izquierda

22

Rt. Wing Hinge Charnière d’aile droite Perno derecho del alerón

23

Lt. Wing Hinge Charnière d’aile gauche Perno izquierdo del alerón

24

Center Wing Top Dessus de l’aile centrale Parte superior del ala central

25

Rt. Wing Bottom Dessous d’aile droite Parte inferior del ala derecha

26

Rt. Wing Top Dessus de l’aile droite Parte posterior del ala derecha

27

Lt. Wing Bottom Dessous d’aile gauche Parte inferior del ala izquierda

28

Lt. Wing Top Dessus de l’aile gauche Parte superior del ala izquierda

29

Drop Tank Top Haut du réservoir largable Parte superior del tanque cisterna

30

Drop Tank Bottom Bas du réservoir largable Parte inferior del tanque cisterna

31

Pylon Pylône Pilón

32

Bomb Bottom Dessous de bombe Parte inferior de la bomba

33

Bomb Top Dessus de bombe Parte superior de la bomba

34

Lt. Bomb Fin Empennage de bombe gauche Aleta de la bomba izquierda

35

Rt. Bomb Fin Empennage de bombe droite Aleta de la bomba derecha

36

Bomb Bottom Dessous de bombe Parte inferior de la bomba

37

Bomb Top Dessus de bombe Parte superior de la bomba

38

Lt. Bomb Fin Empennage de bombe gauche Aleta de la bomba izquierda

39

Rt. Bomb Fin Empennage de bombe droite Aleta de la bomba derecha

40

Lt. Main Wheel Door Porte de roue principale gauche Puerta izquierda de la rueda principal

41

Rt. Main Wheel Door Porte de roue principale droite Puerta derecha de la rueda principal

42

Rt. Main Gear Door Porte du train principal droit Puerta del engranaje principal derecho

43

Lt. Main Gear Door Porte du train principal gauche Puerta del engranaje principal izquierdo

44

Rocket Roquette Cohete

45

Pitot Tube Tube pitot Tubo de pitot

46

Mechanic Mécanicien Mecánico

47

Base Base Base

48

Canopy Verrière Dosel

--

Operating Features Caractéristiques fonctionnelles Características de operación

--

Optional Assembly Assemblage optionnel Ensamblaje opcional

--

Kit 5262 - Page 3

1

1

4

I

CUT OUT

I

3

B

C

B

5

6

D

I

1

2

B

7

M

G

J

B

D

2

11

I

8

D

9

I

10

D

H

I

10

I

12

D

I

13

Kit 5262 - Page 4
