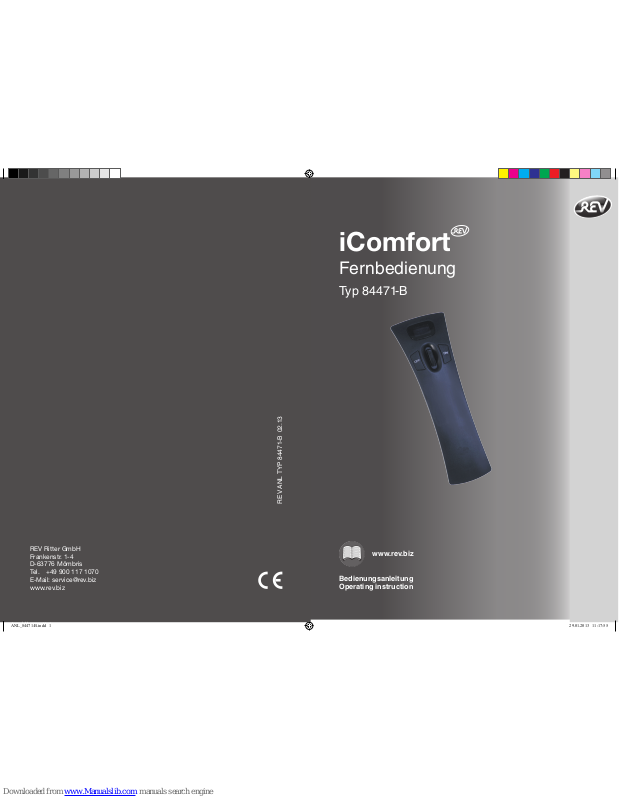

www.rev.biz
Bedienungsanleitung
Operating instruction
iComfort
REV Ritter GmbH
Frankenstr. 1-4
D-63776 Mömbris
Tel. +49 900 117 1070
E-Mail: service@rev.biz
www.rev.biz
Fernbedienung
Typ 84471-B
REV ANL TYP 84471-B 02.13
ANL_84471-B.indd 1 29.01.2013 11:17:55
Typ 84471-B
Funktionsprinzip
• Die Funk-Fernbedienungen (Sender) steuern Steckdosen und Dimmer
(Empfänger) selektiv und gruppenweise.
• Direkte Sichtverbindung zwischen Sender und Empfänger ist nicht
erforderlich (Funkkontakt).
Räumliche Anordnung
• Empfänger nicht in Zimmerecken anordnen.
• Mindestabstand zwischen Empfängern: 1,00m.
• Anordnung zwischen Stahlbetonwänden vermeiden.
Sicherheit
• Vor Inbetriebnahme diese Anleitung sorgfältig durchlesen!
• Alle Komponenten auf Schäden überprüfen!
• Bei Beschädigungen: Produkt nicht in Betrieb nehmen!
• Gehäuse nicht önen!
• Keine eigenmächtigen Reparaturversuche!
• Einsatz der Komponenten nur unter Beachtung der
technischen Daten!
• Die Komponenten sind nicht für den rauen Einsatz (Baustellen)
geeignet.
• Vorsicht beim Gebrauch durch Kinder!
• Nur in trockenen Innenräumen betreiben!
Inbetriebnahme
• Batterien einlegen
Anlernen
• Jeder Empfänger muss auf die Taste Programmiert sein, auf die er
reagieren soll.
1. Durch Drücken der entsprechenden „LEARN“-Taste am Empfänger für
ca. 2 Sekunden wird der Programmiermodus für ca. 1 Minute
aktiviert. Dabei blinkt die rote LED mit einer Frequenz von 1Hz.
2. Nun muss die Gerätegruppe an der Fernbedienung gewählt und
durch Drücken der „ON“/^-Taste bzw. Betätigen der Wippe auf das
Produkt übertragen werden.
• Nach 10 Programmierungen ist der Speicher voll, was durch ein „FU“ in
der Anzeige angezeigt wird.
Funktionen
• Einschalten: ON tippen
• Ausschalten: OFF tippen
• Aufdimmen: ON gedrückt halten
• Abdimmen: OFF gedrückt halten
• Sendelampe: Leuchtet beim Drücken einer Taste
Gruppenschaltung
• Alle Geräte mit Gruppenzugehörigkeit gleichzeitig
ein-/ausschalten (die anderen Geräte reagieren nicht).
• Die Gerätegruppe 0 (Gruppenschaltung) wird durch Drücken
des Stellrades aufgerufen.
• Gruppe einschalten: ON tippen
• Gruppe ausschalten: OFF tippen
• Gruppenweises Dimmen ist nicht möglich.
Löschen des Speichers
• Wählen Sie den Kanal, dessen Programm Sie löschen möchten mit
dem Scrollrad. Mit dem Kanal 0 werden alle Programmierungen
gelöscht (Werkeinstellung). Betätigen Sie nun die Del-Taste auf der
Geräterückseite, sodass im Display „Ln“ angezeigt wird. Durch ein
weiteres Drücken innerhalb von 5 Sekunden werden die Programme
gelöscht und das Display erlischt.
Batteriewechsel
• Wenn die Batteriespannung nur noch ca. 2,5V beträgt, blinkt im
Display mehrmals die Anzeige „LO“
• Explosionsgefahr bei falschem Einsetzen der Batterie. Nur mit dem
gleichen oder ähnlichen Typ die Batterien wechseln
• Batterien oder Akkus müssen nach Gebrauch umweltgerecht entsorgt,
wenn möglich dem Batterierecycling zugeführt werden.
Garantieangaben gelten nicht für evtl. mitgelieferte oder
eingebaute Batterien.
DEUTSCH
Technische Daten
• Reichweite: 150m (Freifeld)
• Batterie: 2x1,5V
LR03, Micro, AAA
• Frequenz: 868 MHz
• Anzahl der Gerätegruppen: 16
• Anzahl der Geräte pro Gerätegruppe: 10
Konformitätserklärung
Hiermit erklärt REV Ritter, dass sich das Model 84471-B in
Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie
1999/5/EG bendet. Vollständige CE-Konformitätserklärung siehe: www.rev.biz unter dem jeweiligen Artikel.
Dieses Produkt ist ein Funkschaltsystem und darf nur als
solches verwendet werden. Die Sendetaste der Fernbedienung darf nicht dauerhaft betätigt werden.
WEEE-Entsorgungshinweis
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß
europäischer Vorgaben nicht mehr zum unsortierten Abfall
gegeben werden. Das Symbol der Abfalltonne auf Rädern
weist auf die Notwendigkeit der getrennten Sammlung hin.
Helfen auch Sie mit beim Umweltschutz und sorgen dafür,
dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür
vorgesehenen Systeme der Getrenntsammlung zu geben.
RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS
UND DES RATES vom 27. Januar 2003 über Elektro- und
Elektronik-Altgeräte.
Batterie-Entsorgungshinweis
Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpichtet, alle Batterien
und Akkus, egal ob sie Schadstoe enthalten oder nicht,
bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
Batterien und Akkus bitte nur in entladenem Zustand
abgeben!
Garantie
Das REV Produkt durchläuft während der Fertigung mehrere, nach
neuesten Techniken aufgebaute Prüfstationen. Sollte dennoch ein Mangel
auftreten, leistet REV im nachfolgenden Umfang Gewähr:
1. Die Dauer der Garantie beträgt 24 Monate ab dem Kaufdatum.
2. Das Gerät wird von REV entweder unentgeltlich nachgebessert
oder ausgetauscht, wenn es innerhalb der Gewährleistungs picht nachweisbar wegen eines Fertigungs- und Materialfehlers
unbrauchbar wird.
3. Die Haftung erstreckt sich nicht auf Transportschäden sowie
auf Schäden, die durch fehlerhafte Installation entstehen.
4. Wird innerhalb von 6 Monaten nach Nichtanerkennung des
Haftungsfalles durch REV kein Widerspruch eingelegt, verjährt
das Recht auf Nachbesserung.
5. Im Gewährleistungsfall ist das Gerät zusammen mit dem
Kaufbeleg und einer kurzen Mangelbeschreibung an den
Händler oder REV zu senden.
6. Ohne Garantienachweis erfolgt Nachbesserung ausschließlich
gegen Berechnung.
Wir empfehlen, mit der Servicestelle Kontakt aufzunehmen.
Ihre Reklamation wird damit beschleunigt.
Zur Kontaktaufnahme mit unserer Servicestelle halten Sie bitte
Artikel und Typnummer Ihres Produktes bereit.
Typ 84471-B
Basic function
• The radio-operated remote control unit (the transmitters)
controls power sockets and dimmers (the receivers) selectively and in
groups.
• Direct line-of-sight connection between transmitters and receivers
is not necessary, because contact is made by radio signals.
Positioning
• Do not locate receivers in the corners of rooms.
• Minimum distance between receivers: 1.00m.
• Avoid thick reinforced concrete walls.
Safety
• Read these instructions carefully before starting use.
• Check all components for any signs of damage.
• If any damage is found, don’t connect the product to the power
supply and don’t use it.
• Don’t open the housing.
• Don’t attempt to make any repairs yourself.
• Use the components only in the conditions described in the
technical data.
• Take great care when allowing children to use them.
• Only operate in dry rooms.
Startup
• Put in batteries
Teaching
• All receivers must be programmed onto the button to which it is
meant to react.
1. The programming mode is activated for about 1 minute by pushing
the „LEARN“ button of the product for about 2 seconds. Thereby
the red LED is ashing with a frequency of 1Hz.
2. Now the device must be chosen on the remote control and
transmitted to the receiver by pushing the „ON“ button or
operation the rocker switch.
• After 10 programmings the memory is full. „FU“ appears on the display.
Functions
• Switch on: Touch ON
• Switch o: Touch OFF
• Brighter: Press and hold ON
• Darker: Press and hold OFF
• Transmission lamp: Lights when pressing a button.
Group control
• Switch all appliances on/o simultaneously that belong to a
group (the other appliances do not react).
• The device group 0 (group selection) is selected by pushing the
handwheel.
• Switch group on: Touch ON
• Switch group o: Touch OFF
• It is not possible to dim all the appliances in a group
simultaneously.
Clearing the memory
• Choose the channel which should be deleted with the scroll wheel.
Channel 0 deletes all programmed devices (factory defaults).
Press the Del-Button at the back of the remote control until the display
shows “Ln”. Now press the button twice within 5s. The programmed
devices are deleted and the display turns o.
Change battery
• If the battery voltage is only about 2,5V, the signal “LO” ashes
in the display after operation.
• Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type.
• Regular or rechargeable batteries must be disposed of in
an ecologically desirable manner after use. If possible, they should be
recycled. The warranty information does not apply to possibly
provided or installed batteries.
Technical Data
• Range: 150m (free eld)
• Batteries: 2x1,5V LR03, Micro, AAA
• Frequency: 868 MHz
• Number of device groups: 16
• Number of devices per device group: 10
CE Declaration of Conformity
REV Ritter hereby declares that the 84471-B model is in
accordance with the underlying requirements and other
relevant provisions of Directive 1999/5/EC. For the
complete CE Declaration of Conformity please refer to
www.rev.biz under the article in question. This product is a radio
controlled system and should only be used as this. The
buttons of the remote control could not be used
permanently.
WEEE-reference of disposal
In accordance with European defaults used electrical
and electronics devices may no more be given to the
unsorted waste. The symbol of the waste bin on wheels
refers to the necessity of separate collection. Please help with
environmental protection and see to it that this device is
given to the for this purpose designated systems of waste
sorting if you do not use it any longer. GUIDELINE 2002/96/
EG of the EUROPEAN PARLIAMENT AND the COUNCIL of January 27th 2003 about electrical and electronics old devices.
Batterie-reference of disposal
Batteries and accumulators are not to be disposed of in
the normal house waste bin. Every user is legally obliged,
to hand over all batteries and accumulators, irrespective of
whether or not they contain harmful substances to a communal collection point in the local town area or to a trade
dealer so that they can be disposed of in an orderly environmentally friendly manner. Batteries and accumulators
should only be handed over when they are completely discharged!
Warranty
During manufacturing this REV product is passed through several quality
testing stations which are set up with newest technology. Should nevertheless a defect arise, REV oers a warranty to the following extent:
1. The duration of the warranty is 24 months after the date of
purchase.
2. The unit is either repaired or replaced by REV free of charge or
if it can be shown that it has become unusable during the
warranty period due to a manufacturing or material defect.
3. The liability does not cover transport damages or damaged
incurred through defective installation.
4. If REV repudiates the warranty claim and no objection is made
within 6 months, the right to repair becomes time-barred.
5. In a warranty case the unit must be sent to the dealer or REV
together with the sales slip and a short description of the
defect.
6. If there is no proof for a warranty liability being in place, any
repair carried out will be invoiced.
ENGLISH
REV Ritter GmbH • Frankenstr. 1-4 • D-63776 Mömbris
Tel. +49 900 117 1070 • E-Mail: service@rev.biz • www.rev.biz
868MHz
868MHz
ANL_84471-B.indd 2 29.01.2013 11:18:01
