Návod k použití
4kanálový síťový Wi-Fi videorekordér s rozlišením FullHD 1080P bezdrátová síťová kamera 1080P
(bezdrátový síťový rekordér Reolink)
Než začnete
Děkujeme, že jste si zakoupili bezdrátový síťový přístroj pro videodohled firmy Reolink.
Nejnovější verze návodu k použití, aktualizace výrobků a další informace o výrobcích najdete na našich webových stránkách: https://reolink.com
UPOZORNĚNÍ
RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM
NEOTVÍRAT
UPOZORNĚNÍ: ABYSTE SNÍŽILI RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAŇUJTE KRYT. UVNITŘ NEJSOU ŽÁDNÉ SOUČÁSTKY, KTERÉ BY SI MOHL OPRAVIT SÁM UŽIVATEL. VEŠKERÉ OPRAVY NECHTE NA KVALIFIKOVANÝCH OSOBÁCH.
Symbol blesku v rovnostranném trojúhelníku upozorňuje uživatele na přítomnost neizolovaného „vysokého napětí“ uvnitř výrobku. Po sejmutí krytu by hrozilo riziko úrazu elektrickým proudem.
Symbol vykřičníku uvnitř rovnostranného trojúhelníku upozorňuje na důležité pokyny k provozu a údržbě (opravám) v tištěných materiálech, které jsou dodávány společně s přístrojem.
VAROVÁNÍ: RIZIKO POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM SNÍŽÍTE, NEBUDETE-LI ZAŘÍZENÍ VYSTAVOVAT DEŠTI A
VLHKOSTI.
UPOZORNĚNÍ: ZABRAŇTE RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM A ZASUŇTE ŘÁDNĚ VIDLICI DO ELEKTRICKÉ ZÁSUVKY.
Obsah |
|
Než začnete .............................................................................................................................................................................................. |
1 |
NEŽ ZAČNETE ........................................................................................................................................................................................... |
2 |
OZNÁMENÍ ................................................................................................................................................................................................ |
3 |
Vlastnosti.................................................................................................................................................................................................. |
4 |
Přehled síťového videorekordéru............................................................................................................................................................ |
5 |
Schéma připojení ..................................................................................................................................................................................... |
5 |
Průvodce nastavením .............................................................................................................................................................................. |
8 |
Průvodce nastavením: seznam zařízení .................................................................................................................................................. |
9 |
Základní činnost NVR ............................................................................................................................................................................. |
11 |
Záznam ................................................................................................................................................................................................... |
11 |
Záznam – kódování ................................................................................................................................................................................ |
12 |
Záznam – plánování ............................................................................................................................................................................... |
13 |
Hledání ................................................................................................................................................................................................... |
13 |
Pohyb...................................................................................................................................................................................................... |
14 |
Device Setting (nastavení zařízení) > Alarm (poplach) > Motion (pohyb) ............................................................................................ |
15 |
Network (síť): General (všeobecně) ....................................................................................................................................................... |
16 |
Network (síť): Advanced (pokročilé nastavení) ..................................................................................................................................... |
16 |
Network (síť): WiFi Setting (nastavení Wi-Fi) ......................................................................................................................................... |
18 |
System (systém): General (všeobecně) ................................................................................................................................................. |
18 |
System (systém) > HDD (pevný disk) ..................................................................................................................................................... |
19 |
System (systém): Maintenance (údržba) ............................................................................................................................................... |
19 |
System (systém): System Information (informace o systému)............................................................................................................. |
20 |
Shutdown (vypnutí) ............................................................................................................................................................................... |
21 |
Záruka..................................................................................................................................................................................................... |
21 |
NEŽ ZAČNETE |
|
Připravili jsme výrobek s dokumentací tak, aby jej uživatelé mohli snadno používat. Software a návod si |
|
můžete stáhnout ze stránek https://reolink.com/software-and-manual/. |
|
Máte-li dotazy, vyhledejte odpovědi na stránkách https:// reolink.com/faqs/. |
|
Pokud byste potřebovali technickou podporu, obraťte se na adresu support@reolink.com. |
|
Firmware můžete stáhnout ze stránek https://reolink.com/firmware. |
|
2
OZNÁMENÍ
Ověření FCC
Poznámka: Toto zařízení bylo testování a shledáno vyhovujícím v rámci omezení pro digitální zařízení třídy B dle části 15 předpisů FCC. Tato omezení jsou stanovena proto, aby zajistila jistou míru ochrany proti škodlivým interferencím v obytných oblastech. Toto zařízení vytváří, používá a může vyzařovat energii v pásmu radiových vln a, není-li instalováno a používáno
v souladu s tímto návodem, může být příčinou rušení příjmu rozhlasového nebo televizního signálu, což lze odhalit vypnutím a zapnutím přístroje. Uživatel může rušení omezit či odstranit některým následujících opatření:
•Přesměrujte nebo přemístěte anténu přijímače.
•Zvětšete vzdálenost mezi zařízením a přijímačem.
•Připojte zařízení do zásuvky v jiném elektrickém okruhu, než do kterého je připojený přijímač.
•Obraťte se s prosbou o pomoc na dodavatele nebo zkušeného rozhlasového/TV technika. Zařízení vyhovuje části 15 pravidel FCC. Činnost zařízení je možná za těchto dvou podmínek:
•Tato zařízení nesmí vytvářet škodlivé rušení.
•Tato zařízení musí přijmou rušení z okolí, včetně rušení, které by mohlo způsobit nežádoucí důsledky.
Důležité poznámky:
V jednotlivých úředních obvodech platí zvláštní zákony a omezení týkající se použití kamer. Než začnete kamerový systém
z jakéhokoliv důvodu používat, je vaší zodpovědností, jakožto kupujícího, znát všechny platné zákony a nařízení, která zakazují nebo omezují použití kamer, abyste systém použil v souladu s platnou legislativou.
VAROVÁNÍ
Změny nebo úpravy neschválené stranou zodpovědnou za dodržování předpisů by mohly způsobit, že uživatel ztratí oprávnění zařízení obsluhovat.
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
•Zajistěte, aby byl výrobek řádně upevněn a na místě montáže stabilní.
•Nepoužívejte výrobek, má-li vodiče a konektory volné a odhalené.
•Nezakrývejte větrací otvory a zadní část kamery a zajistěte pro ventilaci dostatečný okolní prostor.
Směrnice RoHS:
Tento výrobek beze zbytku splňuje směrnici Evropské unie o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (RoHS) číslo 2002/95/EC. Směrnice RoHS zakazuje v zemích Evropské unie prodej elektronických přístrojů obsahujících určité nebezpečné látky jako je olovo, kadmium, rtuť, šestimocný chrom, polybromované bifenyly (PBB) nebo polybromovaný bifenyléter (PBDE).
Informace o akumulátorech a bateriích
Tento výrobek obsahuje vyměnitelné baterie. Potřebujete-li vyměnit nebo vyhodit baterii v přístroji: Baterie je umístěna na základní desce kamery. Jedná se o lithiový knoflíkový článek typu CR2032.
Jak se dostat k, odstranit nebo nahradit baterii:
•Kamera musí být vypnutá. NIKDY neotvírejte kryt kamery, pokud je napájena elektrickým proudem.
•Odstraňte pět šroubků, které drží kryt kamery.
•Při výměně baterie zajistěte, aby jste ji nahrazovali baterií s přesně stejnými rozměry, typem a kapacitou.
•Baterii bezpečně zlikvidujte. Postup při likvidaci/recyklaci baterií se liší podle místa, kde se nacházíte. Ověřte si, jaká ve vašem místě platí pravidla pro nakládání s takovýmto druhem odpadů.
Bezpečnostní pokyny pro baterie
•Žádným způsobem baterie neotvírejte, nepropichujte, nerozebírejte a neupravujte.
•Nevystavujte je prudkým nárazům ani horku.
•Nevhazujte baterie do ohně.
3
Vlastnosti
Vlastnosti síťového videorekordéru
•bezdrátový, rozlišením FullHD 1080P
•záznam s 15 snímky/s při rozlišení 1080P (1920x1080 pixelů)
•současné přehrávání a pohled objektivem kamery na téže obrazovce
•bezdrátové připojení 802.11b/g/n, Wi-Fi modul se směrovačem zajišťující stabilitu přenosu dat
•pevný disk pro nepřetržitý provoz
•rozšiřitelná kapacita úložiště až do 4 TB
•HDMI výstup s rozlišením 1080P a výstup VGA pro jednoduché připojení k HDTV (součástí balení HDMI kabel)
•možnost současného prohlížení, záznamu, přehrávání, zálohování a dálkového ovládání systému
Vlastnosti připojení
•nejmodernější technologie Reolink P2P
•okamžité zobrazení na mobilu pro kompatibilní chytré telefony, speciální aplikace pro tablety iPad® a Android s vícekanálovým pohledem a jednokanálovým přehráváním
•průvodce připojení k internetu Reolink Easy Connect
•klientský software Reolink
•dodávaný klientský software pro kompatibilní PC (Windows 7, 8, 10) a pro webový prohlížeč
•dodávaný klientský software pro Mac a webový prohlížeč Safari
•okamžitá upozornění e-mailem doprovázená snímkem z události
4
Přehled síťového videorekordéru

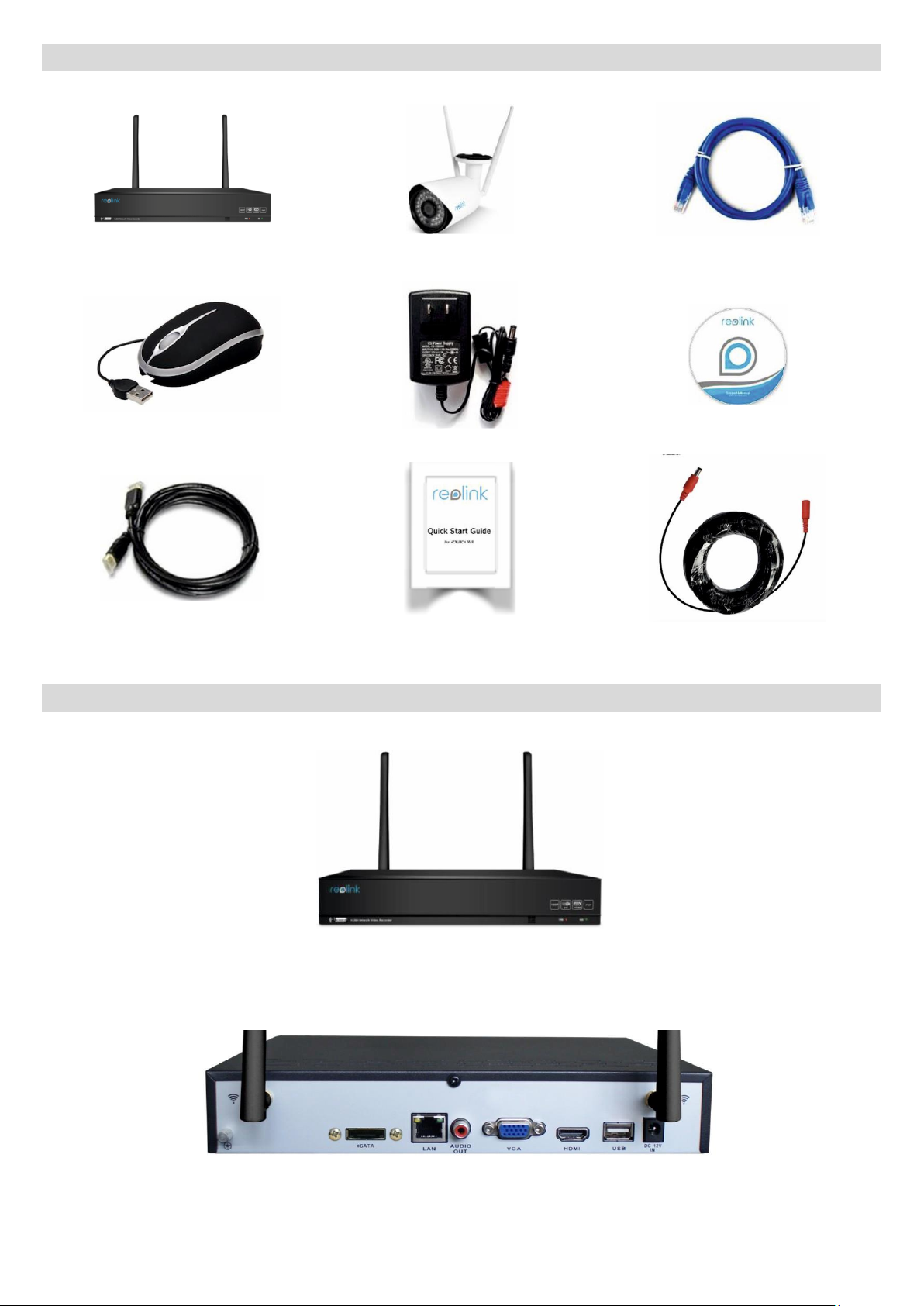

Systém se skládá z následujících částí:
osazený 4/8kanálový pevný disk pro
NVR
optická myš
HDMI kabel
Schéma připojení
Přední panel
Wi-Fi kamera |
ethernetový kabel |
síťový adaptér |
CD |
stručný průvodce |
18m prodlužovací kabel |
Kontrolka napájení: Svítí-li zeleně, znamená to, že NVR je napájený a zapnutý.
Kontrolka HDD: Bliká-li červeně, znamená to, že NVR zapisuje/čte z vestavěného pevného disku. USB: Používá se pro připojení USB myši nebo USB pevného disku.
Zadní panel
VGA: Pro připojení televizoru nebo monitoru pro PC s VGA vstupem (přesvědčte se, zda monitor podporuje rozlišení nastavené v nabídce systému).
HDMI: Hlavní výstup obrazu přístroje NVR.
5
Síťová zásuvka (LAN): Připojení NVR k internetu prostřednictvím síťového routeru nebo switche. USB 2.0: Používá se pro připojení USB myši nebo USB pevného disku.
Wi-Fi anténa: Používá se k odesílání a přijímání bezdrátových signálů.
Síťová zásuvka DC 12V: Určena pro připojení síťového adaptéru dodávajícího stejnosměrný proud a zásobujícího NVR elektřinou. eSATA: Rozhraní pro připojení doplňkového externího pevného disku a rozšíření záznamové kapacity.
Zvukový výstup: Používá se pro připojení vnějších reproduktorů. Následujícími kroky můžete systém propojit:
1. krok: připojení NVR k monitoru nebo televiznímu přijímači
Použijte dodávaný HDMI kabel a připojte NVR do zásuvky HDMI v televizoru.
Nebo VGA: Použijte dodávaný VGA kabel a připojte NVR do zásuvky VGA v televizoru.
2. krok: připojení IP kamery a síťového adaptéru
Připojte síťový adaptér ke kameře. Použijte adaptér 12 V / 1 A.
Potřebujete-li delší kabel adaptéru, můžete použít dodávaný prodlužovací 18m kabel. Jeden konec připojíte ke kameře, druhý k síťovému adaptéru.
Tlačítko Reset na kameře: Umožňuje obnovit výchozí tovární nastavení kamery.
Pro připojením kamery použijte dodávaný síťový adaptér. Chcete-li použít jiný adaptér, zkontrolujte, zda dodává napětí 12 V. Pokud by napětí bylo vyšší než 12 V, došlo by ke spálení obvodů kamery. Pokud by bylo napětí nižší než 12 V, nemusela by kamera pracovat správně.
3. krok: přípojení do sítě
Propojte ethernetovým kabelem zásuvku LAN přístroje NVR a zásuvku LAN svého routeru.
6
4. krok: připojení myši
Připojte USB kabelem myš.
USB myš:
•klepnutí levým tlačítkem: výběr položky nebo potvrzení volby
•klepnutí pravým tlačítkem: otevření nabídkové liště na obrazovce živého přenosu; návrat o jeden
„krok“ z dílčí nabídky
Otevírá kontextovou nabídku na některých obrazovkách s nastavením parametrů.
•posouvací kolečko: využívá se k úpravě hodnot posuvníků a měřítek zvýrazněných myší
5.krok: připojení síťového adaptéru
Použijte prosím dodávaný síťový adaptér. Pro bezdrátový přístroj NVR se jedná o 12V adaptér. Napětí kamer je pouze 12 V.
7
