SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 13 80 336 www.conrad.si
NAVODILA ZA UPORABO
Brezžični termometer/vlagomer
Renkforce TF0073
Kataloška št.: 13 80 336
2
Kazalo
1. Uvod .................................................................................................................................... 3
Servisna služba .. .......................... ............... .............................. ........................... ............... . 3
2. Razlaga simbolov ................................................................................................................ 3
3. Predvidena uporaba ............................................................................................................ 3
4. Vsebina paketa ............................ .............. ............................ ............... ........................... ... 4
5. Varnostni napotki ................................................................... ............... ........................... ... 4
6. Napotki za baterije/akumulatorje .............. ............... ............................ .............. .................. 4
7. Upravljalni elementi ............................................................................................................. 5
8. Priprava na uporabo ............... ............................ .............. ............................ ............... ....... 6
a) Nastavitev oddajnih kanalov in enote temperature zunanjih senzorjev ........................... 6
b) Vstavljanje baterij v zunanje senzorje ............................ ............................ .............. ........ 7
c) Vstavljanje baterij v osnovno postajo .......................................... ............... ...................... 7
d) Montaža zunanjih senzorjev ............................ ........................... ............... ...................... 8
e) Montaža ali postavitev osnovne postaje ............................. .............. ............................ ... 8
9. Ročno iskanje zunanjih senzorjev ............. ........................... ............... ........................... .... 8
a) Iskanje posameznega zunanjega senzorja ............................ ............... ........................... 8
b) Iskanje vseh razpoložljivih senzorjev ........................................ ............... ........................ 9
10. Prikaz izmerjenih podatkov pri več kot 3 zunanjih senzorjih ....................... ............... ....... 9
a) Ročni priklic prikaza izmerjenih podatkov ........ .............. ............... ........................... ........ 9
b) Samodejno preklapljanje izmerjenih podatkov .............. ............................ .............. ........ 9
11. Preklapljanje enote temperature °C/°F ......................................... ............................ ...... 10
12. Tendenca temperature ....... ............... ................ ........................... ............... .................... 10
13. Indikator udobja ........................................................................... ............... .................... 10
14. Minimalne/maksimalne vrednosti .............. ........................... ............... ........................... . 1 0
a) Prikaz vrednosti ................................................................... ........................... ............... 1 0
b) Ponastavitev vrednosti .............. ........................... ............... ........................... ............... . 1 0
15. Alarmna funkcija za temperaturo/vlažnost zraka .............................. .............. ................ 11
a) Nastavitev vrednosti za alarmno funkcijo, aktivacija/deaktivacija alarmne funkcije ....... 11
b) Prikaz mejnih vrednosti ............................ ........................... .............. ............................ . 1 2
c) Sprožitev alarma ............. ............... ............... ........................... ............... ....................... 12
16. Kalibracija ..................................................... .............. ............................ .............. .......... 12
a) Kalibracija temperature ............ ............................ ............... ........................... ............... . 1 2
b) Kalibracija vlažnosti zraka ................... ........................... ............... ........................... ..... 12
17. Domet ............................................................................................................................. 13
18. Odstranjevanje ......... .............. ............................ ............... ........................... ............... .... 13
a) Splošno .......................... ........................... ............... ............................ .............. ............ 13
b) Odstranjevanje odsluženih baterij/akumulatorjev ............. ........................... ............... ... 13
19. Vzdrževanje in čiščenje ...................... ............... ........................... ............... ................... 14
a) Splošno .............................. ............... ........................... ............... ........................... ........ 14
b) Menjava baterij ............. ............... .............. ............................ ............... ......................... 14
20. Izjava o skladnosti (DoC) ........................................... ............... ........................... ........... 14
21. Tehnični podatki ........................ ........................... ............... ........................... ............... .. 14
a) Osnovna postaja ............................................................................................................ 14
b) Zunanji senzor .............. ........................... ............... ........................... ............... ............. 15
Garancijski lis t ............................ ............... ........................... ............... ................. ............... .. 16
3
1. Uvod
Spoštovana stranka,
zahvaljujemo se vam za nakup tega izdelka.
Ta izdelek izpolnjuje zakonske, državne in evropske zahteve.
Za ohranitev tega stanja in za zagotovitev varne uporabe morate kot uporabnik tega izdelka
upoštevati priložena navodila za uporabo!
Ta navodila za uporabo sodijo k temu izdelku. Vsebujejo pomembne napotke za
pripravo na delovanje in uporabo izdelka. Na to bodite pozorni tudi v primeru, če
nameravate ta izdelek predati v uporabo tretji osebi.
Navodila za uporabo shranite, če jih boste morda hoteli kasneje ponovno prebrati!
Vsa imena podjetij in poimenovanja izdelkov v teh navodilih za uporabo so blagovne znamke
svojih lastnikov. Vse pravice pridržane.
Servisna služba
Za tehnično podporo se obrnite na našo servisno službo: Telefon: 01 78 11 240
Faks: 01 78 11 250
Elektronska pošta: tehnik@conrad.si
Pon. - čet.: 9.00-17.00
Pet.: 9.00-16.00
2. Razlaga simbolov
Simbol s klicajem v trikotniku opozarja na pomembne napotke v teh navodilih za
uporabo, ki jih je obvezno treba upoštevati.
Simbol s puščico opozarja na posebne namige in nasvete glede uporabe izdelka.
3. Predvidena uporaba
Izdelek je namenjen merjenju in prikazu temperature in vlažnosti zraka.
Priloženi 3 zunanji senzorji svoje izmerjene podatke brezžično prenašajo na osnovno
postajo. Dodatno lahko naročite in priključite do 5 dodatnih zunanjih senzorjev, tako da
naprava prikazuje izmerjene podatke s skupno 8 zunanjih senzorjev.
Napajanje osnovne postaje poteka s 4 baterijami tipa AAA/Micro, napajanje zunanjih
senzorjev pa poteka z 2 baterijama tipa AAA/Micro na posamezni senzor.
Obvezno je treba upoštevati varnostne napotke in vse druge informacije v teh navodilih za
uporabo. Pozorno preberite ta navodila za uporabo in jih dobro shranite, če jih boste morda
hoteli kasneje ponovno prebrati. Izdelek lahko predate v uporabo tretji osebi samo skupaj s
temi navodili za uporabo.
4
Drugačna uporaba od zgoraj opisane ni dovoljena in lahko privede do poškodb izdelka.
Poleg tega so s tem povezane tudi nevarnosti kot so npr. kratek stik, požar itd.
Ta izdelek izpolnjuje zakonske, državne in evropske zahteve. Vsa imena podjetij in
poimenovanja izdelkov v teh navodilih za uporabo so blagovne znamke svojih lastnikov. Vse
pravice pridržane.
4. Vsebina paketa
• Osnovna postaja
• 3 zunanji senzorji
• 3 priseski za montažo zunanjih senzorjev
• Navodila za uporabo
5. Varnostni napotki
Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite
pravico do uveljavljanja garancije! Prav tako ne prevzemamo odgovornosti za
posledično škodo!
Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki nastane/jo
zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih
napotkov. V takšnih primerih izgubite pravico do uveljavljanja garancije.
•.Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka
..na lastno pest nista dovoljena. Izdelka na odpirajte/razstavljajte (razen pri
..vstavljanju/menjavi baterij v skladu z opisom v teh navodilih za uporabo).
•.Tega izdelka ne uporabljajte v bolnišnicah ali zdravstvenih ustanovah. Čeprav zunanji
..senzorji oddajajo le relativno šibke radijske signale, lahko ti povzročijo motnje v delovanju
..naprav, ki človeka ohranjajo pri življenju. Isto velja morda tudi na drugih območjih.
•.Proizvajalec ne prevzema odgovornosti za nepravilne prikaze/izmerjene vrednosti ali
..posledice, ki bi iz tega lahko sledile.
• Izdelek je predviden za zasebno rabo in ni primeren za uporabo v medicinske namene ali
..za obveščanje javnosti.
•.Izdelek ni igrača, zato ne sodi v otroške roke. Izdelek vsebuje majhne sestavne dele,
..steklo (prikazovalnik) in baterije. Izdelek postavite na mesto, kjer ga otroci ne bodo mogli
..doseči.
•.Osnovna postaja je primerna samo za uporabo v suhih, zaprtih prostorih. Izdelka ne
..izpostavljajte neposredni sončni svetlobi, hudi vročini, mrazu, vlažnosti ali mokroti, sicer se
..lahko poškoduje.
•.Zunanji senzorji so primerni za uporabo na prostem, vendar jih je treba namestiti na
..zaščitenem mestu. Ne smete pa jih uporabljati v ali pod vodo, saj se pri tem uničijo.
•.Pazite, da embalaže ne boste pustili nenadzorovano ležati, saj je vašim otrokom lahko
..nevarna igrača.
• Z izdelkom ravnajte pazljivo, saj se lahko poškoduje ob sunkih, udarcih ali že ob padcu z
..majhne višine.
• Če imate še dodatna vprašanja, vendar v teh navodilih za uporabo ne najdete odgovorov,
..prosimo, da se obrnete na našo servisno službo ali drugega strokovnjaka.
6. Napotki za baterije /ak um ulatorje
• Baterije/akumulatorji ne sodijo v otroške roke.
•.Baterije/akumulatorji naj ne ležijo po stanovanju, saj obstaja nevarnost, da jih otroci ali
..domače živali pogoltnejo. V takšnem primeru takoj poiščite zdravniško pomoč.
5
• Prazne baterije/akumulatorje pravočasno zamenjajte, saj lahko prazne ali stare baterije/
..akumul atorji i z tekajo .
•
Iztečene ali poškodovane
..zato v tem primeru uporabite primerne zaščitne rokavice.
• Tekočine, ki lahko iztekajo iz baterij/akumulatorjev, so kemično zelo agresivne. Predmeti ali
..površine, ki pridejo v stik s temi tekočinami, se lahko deloma precej poškodujejo. Iz tega
..razloga baterije/akumul at or je shranjujte na ust r eznem mestu.
• Baterij/akumulatorjev nikoli ne razstavljajte, ne mečite jih v ogenj in pazite, da ne bo prišlo
..do kratkega stika. Obstaja nevarnost eksplozije!
• Navadnih, nepolnilnih baterij ne smete polniti. Obstaja nevarnost eksplozije!
•.Ko menjavate baterije/akumulatorje, vedno zamenjajte celoten komplet. Ne mešajte
..baterij/akumulatorjev v različnih stanjih (npr. polne in delno polne baterije).
•.Vstavite bodisi baterije, bodisi akumulatorje. Baterij in akumulatorjev nikoli ne mešajte.
..Uporabite samo baterije/akumulatorje istega tipa in proizvajalca.
• Pri vstavljanju baterij/akumulatorjev bodite vedno pozorni na pravilno polarnost (upoštevajte
..plus/+ in minus/-).
Možno je tudi napajanje izdelka s polnilnimi baterijami. Vendar pa je zaradi manjše
napetosti (navadna baterija = 1,5 V, polnilna baterija = 1,2 V) čas delovanja krajši,
...............kontrast prikazovalnika pa prej začne upadati.
Iz tega razloga vam priporočamo, da za napajanje uporabljate izključno kakovostne
alkalne baterije in ne polnilnih baterij.
baterije/akumulatorji lahko ob stiku s kožo povzročijo razjede,
7. Upravljalni elementi
1 Območje prikaza za notranji senzor („IN“) in zunanje senzorje s kanalom 4-8
2 Območje prikaza za zunanji senzor s kanalom 3
3 Območje prikaza za zunanji senzor s kanalom 2
4 Simbol „MIN“ in „MAX“
5 Simbol puščice za označevanje trenutno izbranega kanala
6 Območje prikaza za zunanji senzor s kanalom 1
7 Simbol za brezžični sprejem
6
8 Simbol za prazno baterijo
9 Temperatura
10 Simboli puščice za tendenco temperature (naraščajoča, nespremenljiva, padajoča)
11 Simboli za alarm za temperaturo („HI AL“ in „LO AL“)
12 Simboli za indikator udobja
13 Vlažnost zraka
14 Simboli za alarm za vlažnost zraka („HI AL“ in „LO AL“)
15 Tipka „MIN/MAX/-“
16 Tipka „ALARM/ADJUST“
17 Tipka „CHANNEL/+“
18 Odprtina za montažo na steno
19 Baterijski predal
20 Izvlečni podstavek

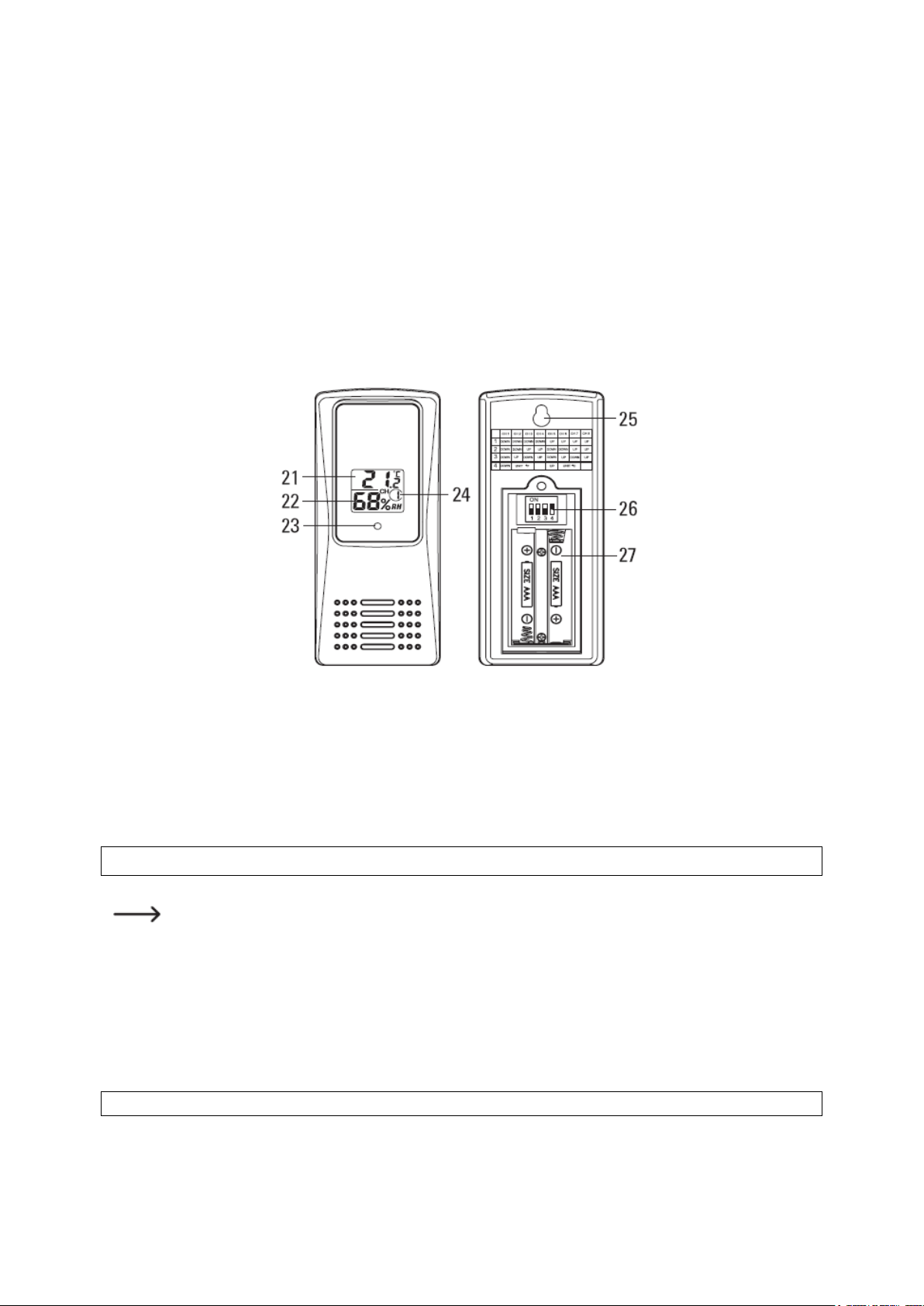

21 Zunanja temperatura
22 Zunanja vlažnost zraka
23 LED (pri pošiljanju podatkovnega paketa za kratek čas utripa)
24 Številka kanala
25 Odprtina za montažo na steno
26 DIP-stikalo za nastavitev številke kanala in enote temperature °C/°F
27 Baterijski predal
8. Priprava na uporabo
Napajanje osnovne postaje in zunanjih senzorjev lahko načeloma poteka s
polnilnimi baterijami. Vendar pa je zaradi manjše napetosti (navadna baterija = 1,5
...............V, polnilna baterija = 1,2 V) čas delovanja krajši, kontrast prikazovalnika pa prej
...............začne upadati. Ker so polnilne baterije zelo občutljive na mraz, je čas delovanja
...............zunanjih senzorjev pozimi še krajši.
Iz tega razloga vam priporočamo, da za napajanje tako osnovne postaje kot tudi
zunanjih senzorjev uporabljate kakovostne alkalne baterije, saj boste tako zagotovili
dolgo in zanesljivo delovanje obeh naprav.
a) Nastavitev oddajnih kanalov in enote temperature zunanjih senzorjev
• Odprite baterijski predal na zadnji strani vseh zunanjih senzorjev. Pri tem odvijte pritrdilni
..vijak pokrova baterijskega predala, nato pa pokrov baterijskega predala odstranite.
7
• S štirimi DIP-stikali lahko nato nastavite oddajni kanal (1....8) in enoto temperature (°C ali
DIP-stikalo 1
DIP-stikalo 2
DIP-stikalo 3
DIP-stikalo 4
Oddajni kanal 1
spodaj
spodaj
spodaj
Oddajni kanal 2
spodaj
spodaj
zgoraj
Oddajni kanal 3
spodaj
zgoraj
spodaj
Oddajni kanal 4
spodaj
zgoraj
zgoraj
Oddajni kanal 5
zgoraj
spodaj
spodaj
Oddajni kanal 6
zgoraj
spodaj
zgoraj
Oddajni kanal 7
zgoraj
zgoraj
spodaj
Oddajni kanal 8
zgoraj
zgoraj
zgoraj
°C
zgoraj
°F
spodaj
..°F) za prikaz na prikazovalniku zunanjega senzorja.
Na vsakem zunanjem senzorju nastavite drug kanal. Nikoli ne uporabite iste
nastavitve za več kot en zunanji senzor, v nasprotnem primeru lahko pride pri
...............sprejemu na osnovni postaji do motenj.
Nastavitev oddajnega kanala in enote temperature je treba izvesti pred vstavljanjem
baterij!
b) Vstavljanje baterij v zunanje senzorje
Najprej odprite baterijski predal in nastavite oddajni kanal in enoto temperature za
prikaz na prikazovalniku s pomočjo DIP-stikal (glejte zgoraj).
• V vsak zunanji senzor vstavite 2 bateriji tipa AAA/Micro in pri tem pazite na pravilno
..polarnost (upoštevajte plus/+ in minus/-).
•.Takoj po vstavljanju baterij zunanji senzor za kratek čas prikaže vse segmente
..prikazovalnika. Če se na prikazovalniku pojavijo samo čudni znaki, za nekaj sekund
..odstranite baterije in jih nato ponovno vstavite.
• Ponovno zaprite baterijski predal. Pri tem pravilno namestite pokrov baterijsk ega predala in
..ga privijte.
• Na prikazovalniku je prikazana številka kanala (24). Ta kasneje služi dodelitvi k prikazu na
..prikazovalniku.
c) Vstavljanje baterij v osnovno postajo
• Odprite baterijski predal (19) na zadnji strani osnovne postaje.
• V osnovno postajo vstavite 4 baterije tipa AAA/Micro in pri tem pazite na pravilno polarnost
..(upoštevajte plus/+ in minus/-). Ponovno zaprite baterijski predal.
•.Takoj po vstavljanju baterij se na osnovni postaji za kratek čas pojavijo vsi segmenti
..prikazovalnika, poleg tega pa zaslišite zvočni signal. Če se na prikazovalniku pojavijo samo
..čudni znaki, za nekaj sekund odstranite baterije in jih nato ponovno vstavite.
• Nato osnovna postaja začne z iskanjem brezžičnega signala zunanjih senzorjev, desno
..poleg številke kanala 1, 2 in 3 pa se pojavi simbol za sprejem (7). Iskanje senzorjev lahko
..traja nekaj minut.
Pri vsakem oddajanju zunanjega senzorja (pri tem se prenašajo izmerjeni podatki)
rdeča LED (23) na sprednji strani zunanjega senzorja za kratek čas utripa.
Ne pritiskajte nobenih tipk ter ne premikajte osnovne postaje in zunanjih senzorjev.
8
Če osnovna postaja tudi po več minutah ne prikazuje izmerjenih podatkov z zunanjih
senzorjev, potem iz osnovne postaje in zunanjega senzorja odstranite baterije in ponovite
zgoraj opisani postopek.
Obvezno preverite nastavitev oddajnih kanalov zunanjih senzorjev. Vsak zunanji
senzor je treba nastaviti na drug kanal.
Priporočamo, da priložene 3 zunanje senzorje nast avite na oddajni kanal 1, 2 in 3
(in ne na oddajni kanal 4-8).
Imate tudi možnost ročne aktivacije iskanje razpoložljivih zunanjih senzorjev. Pri
tem upoštevajte poglavje „Ročna aktivacija iskanja zunanjih senzorjev“.
d) Montaža zunanjih senzorjev
Zunanje senzorje lahko s pomočjo odprtine (25) na zadnji strani obesite na žebelj, vijak ali
kavelj na steni. S priloženimi priseski je možna tudi pritrditev na šipo.
Zunanji senzorji so primerni za uporabo na zaščitenem mestu na prostem. Namestite jih
tako, da ne bodo izpostavljeni neposredni sončni svetlobi, sicer prihaja do napačnih meritev
temperature. Padavine na zunanjih senzorjih prav tako vodijo do napačnih meritev
temperature, saj se ohišje ohlaja.
Isto velja za merjenje vlažnosti zraka.
Iz tega razloga vam priporočamo, da skrbno izberete mesto postavitve, tako da bodo lahko
zunanji senzorji izmerili pravilno temperaturo in vlažnost zraka.
Zunanjega senzorja nikoli ne potapljajte v ali pod vodo, sicer ga boste uničili!
e) Montaža ali postavitev osnovne postaje
Osnovno postajo lahko s pomočjo odprtine na zadnji strani (18) prav tako obesite na žebelj,
vijak ali kavelj na steni.
Osnovno postajo lahko postavite na ravni in stabilni površini s pomočjo izvlečnega podstavka
(20). Dragocene površine pohištva zaščitite pred praskami s primerno podlogo.
9. Ročno iskanje zunanjih senzorjev
a) Iskanje posameznega zunanjega senzorja
To funkcijo lahko uporabite, če po menjavi baterij naprava več ne najde obstoječega
zunanjega senzorja.
• Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler se pod številko kanala 1, 2 ali 3
..ne pojavi simbol puščice (5).
Če so bili z osnovno postajo povezani več kot 3 zunanji senzorji, se pojavi
posamezna številka kanala (4, 5, 6, 7 ali 8), ko večkrat kratko pritisnete tipko
...............„CHANNEL/+“.
9
• Sedaj pritisnite in 3 sekunde držite tipko „CHANNEL/+“, dokler se desno poleg številke
..kanala ne pojavi simbol za brezžični sprejem (7). Osnovna postaja nato v naslednjih
..minutah išče zunanji senzor.
• Med iskanjem ne pritisnite nobene tipke.
• Pri težavah s sprejemom zmanjšajte razdaljo med zunanjim senzorjem in osnovno postajo
..ali pa izberite drugo mesto postavitve.
b) Iskanje vseh razpoložljivih senzorjev
To funkcijo je treba uporabiti, ko želite z napravo povezati nov zunanji senzor.
•.Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler se pod prikazom notranje
..temperature ne pojavi simbol puščice (5).
• Sedaj pritisnite in 3 sekunde držite tipko „CHANNEL/+“, dokler se poleg vseh 3 številk
..kanalov (1, 2 in 3) ne pojavi simbol za brezžični sprejem (7). Osnovna postaja nato v
..naslednjih minutah išče vse razpoložljive zunanje senzorje.
• Med iskanjem ne pritisnite nobene tipke.
• Pri težavah s sprejemom zmanjšajte razdaljo med zunanjimi senzorji in osnovno postajo ali
..pa izberite drugo mesto postavitve.
10. Prikaz izmerjenih podatkov pri več kot 3 zunanjih senzorjih
Če so z osnovno postajo povezani več kot 3 zunanji senzorji, potem lahko prikaz izmerjenih
podatkov prikličete ročno ali pa aktivirate samodejno preklapljanje.
a) Ročni priklic prikaza izmerjenih podatkov
•.Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler se pod prikazom notranje
..temperature ne pojavi simbol puščice (5).
• Ko nato ponovno (po potrebi večkrat) kratko pritisnete tipko „CHANNEL/+“ (17), prikaz „IN“
..izgine, pod njim pa se pojavi številka kanala (4....8) in pripadajoči izmerjenih podatki, v
..odvisnosti od tega, koliko zunanjih senzorjev je povezanih z napravo.
To je seveda možno samo takrat, ko so z oddajnimi kanali 4-8 dejansko povezani
dodatni zunanji senzorji. V nasprotnem primeru se prikaz „IN“ ohrani.
b) Samodejno preklapljanje izmerjenih podatkov
To je možno samo takrat, ko so z oddajnimi kanali 4-8 povezani zunanji senzorji.
• Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler se pod prikazom notranje
..temperature ne pojavi simbol puščice (5).
• Nato ponovno (po potrebi večkrat) kratko pritisnete tipko „CHANNEL/+“ (17), dokler se levo
..spodaj ne pojavi simbol „
Nato se v spodnji vrstici prikazovalnika pojavijo izmerjene vrednosti notranje
temperature/vlažnosti zraka in izmerjene vrednosti z zunanjih senzorjev 4-8 (v
..............kolikor so povezani).
“.
10
11. Preklapljanje enote temperature °C/°F
• Medtem ko osnovna postaja prikazuje trenutne izmerjene vrednosti, za prek lapljanje med
..stopinjami Celzija (°C) in stopinjami Fahrenheita (°F) pritisnite in pribl. 3 sekunde držite
..tipko „MIN/MAX/-“ (15).
• Če želite preklopiti enoto temperature na prikazovalniku zunanjeg a senzorja, potem odpr ite
..baterijski predal zunanjega senzorja. Odstranite baterije in počakajte, da prikaz izgine iz
..prikazovalnika.
..Nastavite DIP-stikalo 4 v skladu s tabelo v poglavju „Priprava na uporabo“.
..Nato ponovno vstavite baterije in zaprite baterijski predal. Če naprava več ne najde
..zunanjega senzorja (na ustreznem območju prikazovalnika osnovne postaje se pojavijo
..samo črtice), potem morate aktivirati iskanje senzorja.
12. Tendenca temperature
Desno poleg prikaza temperature so prikazani simboli puščic za tendenco temperature
(naraščajoča, nespremenljiva ali padajoča).
13. Indikator udobja
Med prikazom temperature in vlažnosti zraka so prikazani simboli za indikator udobja.
Stopnja udobja se izračuna glede na vlažnost zraka.
Vlažnost zraka < 45 % (suho)
Vlažnost zraka > 65 % (vlažno)
Vlažnost zraka 45 %....65 % (optimalno)
14. Minimalne/maksimalne vrednosti
a) Prikaz vrednosti
Večkrat kratko pritisnite tipko „MIN/MAX/-“ (15) za preklapljanje med naslednjimi prikazi:
• Maksimalne vrednosti (prikaz „MAX“ levo na prikazovalniku)
• Minimalne vrednosti (prikaz „MIN“ levo na prikazovalniku)
• Trenutne izmerjene vrednosti
Če nekaj sekund ne pritisnete nobene tipke, se samodejno pojavijo trenutne
izmerjene vrednosti.
b) Ponastavitev vrednosti
Maksimalne/minimalne vrednosti lahko ponastavite za vsak zunanji senzor posebej.
• Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler se pri posameznem zunanjem
..senzorju (ali notranjem senzorju „IN“) ne pojavi simbol puščice (5).
• Za prikaz maksimalnih vrednosti („MAX“) kratko pritisnite tipko „MIN/MAX/-“ (15).
• Za ponastavitev maksimalnih vrednosti pritisnite in 3 sekunde držite tipko „MIN/MAX/-“ (15).
• Za prikaz minimalnih vrednosti („MIN“) kratko pritisnite tipko „MIN/MAX/-“ (15).
• Za ponastavitev minimalnih vrednosti pritisnite in 3 sekunde držite tipko „MIN/MAX/-“ (15).
11
• Za prikaz aktualnih izmerjenih vrednosti kratko pritisnite t ipko „MIN/MAX/-“ (15) ali pa nekaj
..sekund počakajte.
15. Alarmna fun k cija za temperaturo/vlažnost zraka
Osnovna postaja nudi možnost, da pri preseganju in/ali nedoseganju mejne vrednosti
temperature ali vlažnosti zraka sproži alarmni signal (ločeno nastavljiv za notranjo
temperaturo/notranjo vlažnost zraka oz. zunanjo temperaturo/zunanjo vlažnost zraka
vsakega zunanjega senzorja).
a) Nastavitev vrednosti za alarmno funkcijo, aktivacija/deaktivacija alarmne funkcije
Če nekaj sekund ne pritisnete nobene tipke, osnovna postaja samodejno zapusti
način nastavitev.
• Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler s e pod želeni m kanalom (zunanji
..senzor ali notranji senzor) ne pojavi simbol puščice (5).
• Pritisnite in 3 sekunde držite tipko „ALARM/ADJUST“ (16).
•.Na prikazovalniku se desno poleg prikaza temperature pojavi napis „HI AL“, trenutno
..nastavljena vrednost zgornje mejne temperature pa utripa.
• Spremenite utripajočo vrednost s tipko „MIN/MAX/-“ (15) oz. „CHANNEL/+“ (17). Za hitro
..spreminjanje vrednosti pritisnite in dalj časa držite posamezno tipko.
•.Ko želite aktivirati ali deaktivirati alarm, pritisnite in 3 sekunde držite tipko
..„ALARM/ADJUST“ (16). Ko je alarm aktiviran, se pojavi simbol „ “.
• Kratko pritisnite tipko „ALARM/ADJUST“ (16). Na prikazovalniku se desno poleg prikaza
..temperature pojavi napis „LO AL“, trenutno nastavljena vrednost spodnje mejne
..temperature pa utripa.
• Spremenite utripajočo vrednost s tipko „MIN/MAX/-“ (15) oz. „CHANNEL/+“ (17). Za hitro
..spreminjanje vrednosti pritisnite in dalj časa držite posamezno tipko.
•.Ko želite aktivirati ali deaktivirati alarm, pritisnite in 3 sekunde držite tipko
..„ALARM/ADJUST“ (16). Ko je alarm aktiviran, se pojavi simbol „ “.
• Kratko pritisnite tipko „ALARM/ADJUST“ (16). Na prikazovalniku se desno poleg prikaza
..vlažnosti zraka pojavi napis „HI AL“, trenutno nastavljena vrednost zgornje mejne
..vlažnosti zraka pa utripa.
• Spremenite utripajočo vrednost s tipko „MIN/MAX/-“ (15) oz. „CHANNEL/+“ (17). Za hitro
..spreminjanje vrednosti pritisnite in dalj časa držite posamezno t i pko.
•.Ko želite aktivirati ali deaktivirati alarm, pritisnite in 3 sekunde držite tipko
..„ALARM/ADJUST“ (16). Ko je alarm aktiviran, se pojavi simbol „ “.
• Kratko pritisnite tipko „ALARM/ADJUST“ (16). Na prikazovalniku se desno poleg prikaza
..vlažnosti zraka pojavi napis „LO AL“, trenutno nastavljena vrednost spodnje mejne
..vlažnosti zraka pa utripa.
• Spremenite utripajočo vrednost s tipko „MIN/MAX/-“ (15) oz. „CHANNEL/+“ (17). Za hitro
..spreminjanje vrednosti pritisnite in dalj časa držite posamezno tipk o.
•.Ko želite aktivirati ali deaktivirati alarm, pritisnite in 3 sekunde držite tipko
..„ALARM/ADJUST“ (16). Ko je alarm aktiviran, se pojavi simbol „
• Za izhod iz načina nastavitev kratko pritisnite tipko „ALARM/ADJUST“ (16).
Ko želite nastaviti, aktivirati ali deaktivirati dodatne alarme, ponovite zgoraj opisane
korake za vsak zunanji senzor (oz. notranji senzor).
“.
12
b) Prikaz mejnih vrednosti
V načinu običajnega prikaza kratko pritiskajte tipko „ALARM/ADJUST“ (16) za preklapljanje
med naslednjimi prikazi:
• Zgornje mejne vrednosti (prikaz „HI AL“ desno poleg prikaza temperature/vlažnosti zraka)
• Spodnje mejne vrednosti (prikaz „LO AL“ desno poleg prikaza temperature/vlažnosti zraka)
• Trenutne izmerjene vrednosti
Če nekaj sekund ne pritisnete nobene tipke, se samodejno pojavijo trenutne
izmerjene vrednosti.
c) Sprožitev alarma
V primeru prekoračitve nastavljenih mejnih vrednosti ustrezen simbol utripa, poleg tega pa se
aktivira zvočni alarm. Alarm deaktivirate s kratkim pritiskom poljubne tipke.
16. Kalibracija
Prikaz temperature in vlažnosti zraka na prikazovalniku osnovne postaje lahko kalibrirate. To
pomeni, da lahko popravite odstopanja od referenčne vrednosti (na primer vrednost, ki jo
nudi kakovosten merilnik), tako da k prikazani vrednosti prištejete ali od nje odštejete
ustrezno vrednost.
Upoštevajte:
Prikaza na prikazovalniku zunanjih senzorjev ni možno kalibrirati.
Ko kalibrirate prikaz na prikazovalniku osnovne postaje, prikazovalnik zunanjega
senzorja prikazuje drugo vrednost.
a) Kalibracija temperature
• Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler se pri želenem kanalu ne pojavi
..simbol puščice (5). (Če so povezani zunanji senzorji s kanalom 4-8, potem izberite ustrezno
..številko kanala.)
• Hkrati pritisnite in 5 sekund držite tipko „ALARM/ADJUST“ (16) in „CHANNEL/+“ (17).
..Nato vrednost temperature začne utripati.
• Spremenite vrednost temperature s tipko „MIN/MAX/-“ (15) oz. „CHANNEL/+“ (17). Za hitro
..spreminjanje vrednosti pritisnite in dalj časa držite posamezno tipko.
•.Ko želite vrednost temperature ponastaviti na nekalibrirano izhodiščno vrednost, kratko
..pritisnite tipko „ALARM/ADJUST“ (16).
• Za shranjevanje kalibrirane vrednosti in izhod iz načina nastavitev pritisnite in 3 sekunde
..držite tipko „ALARM/ADJUST “ ( 1 6).
..Naprava samodejno zapusti način nastavitev, če nekaj sekund ne pritisnete nobene tipke.
..Pri tem osnovna postaja shrani dosedanje nastavitve.
b) Kalibracija vlažnosti zraka
• Tolikokrat kratko pritisnite tipko „CHANNEL/+“ (17), dokler se pri želenem kanalu ne pojavi
..simbol puščice (5). (Če so povezani zunanji senzorji s kanalom 4-8, potem izberite ustrezno
..številko kanala.)
• Hkrati pritisnite in 5 sekund držite tipko „ALARM/ADJUST“ (16) in „MIN/MAX/-“ (15).
13
..Nato vrednost vlažnosti zraka začne utripati.
• Spremenite vrednost vlažnosti zraka s tipko „MIN/MAX/-“ (15) oz. „CHANNEL/+“ (17). Za
..hitro spreminjanje vrednosti pritisnite in dalj časa držite posamezno tipko.
• Ko želite vrednost vlažnosti zraka ponastaviti na nekalibrirano izhodiščno vrednost, kratko
..pritisnite tipko „ALARM/ADJUST“ (16).
• Za shranjevanje kalibrirane vrednosti in izhod iz načina nastavitev pritisnite in 3 sekunde
..držite tipko „ALARM/ADJUST “ ( 1 6).
..Naprava samodejno zapusti način nastavitev, če nekaj sekund ne pritisnete nobene tipke.
..Pri tem osnovna postaja shrani dosedanje nastavitve.
17. Domet
Domet prenosa brezžičnih signalov med zunanjimi senzorji in osnovno postajo pod
optimalnimi pogoji znaša največ 100 metrov.
Pri tem podatku o dometu gre za tako imenovani „domet na prostem“. Ta idealna
postavitev (npr. osnovne postaje in zunanjih senzorjev na ravnem travniku brez
...............dreves, hiš itd.) pa v praksi nikoli ni izvedljiva.
Zaradi različnih vplivov na brezžični prenos žal ne moremo zagotoviti točno določenega
dometa. Ponavadi uporaba naprave v enodružinski hiši poteka brez težav.
Domet lahko bistveno zmanjša bližina kablov, napeljav, kovinskih delov, elektronskih naprav
ipd. Tudi debeli zidovi, zgradbe iz armiranega betona, prevlečene izolirane okenske šipe itd.
zelo močno zmanjšajo domet.
Če odkrijete, da osnovna postaja ne prejema izmerjenih podatkov z enega ali več zunanjih
senzorjev, potem najprej preverite stanje baterij v zunanjih senzorjih. Nato izberite drugo
mesto postavitve za osnovno postajo oz. zunanje senzorje. Po potrebi izvedite ročno iskanje
zunanjih senzorjev (glejte poglavje, „Ročna aktivacija iskanja zunanjih senzorjev“).
18. Odstranjevanje
a) Splošno
Izdelek ne sodi med gospodinjske odpadke.
Izdelek ob koncu njegove življenjske dobe odstranite v skladu z veljavnimi
zakonskimi določili.
Iz naprave vzemite morebitne vstavljene baterije/akumulatorje in jih odstranite
ločeno od izdelka.
b) Odstranjevanje odsluženih baterij/akumulatorjev
Kot potrošnik ste zakonsko zadolženi (Uredba o baterijah in akumulatorjih in o ravnanju z
odpadnimi baterijami in akumulatorji) vrniti vse odpadne baterije in akumulatorje. Metanje
tovrstnih odpadkov med gospodinjske odpadke je prepovedano!
Baterije/akumulatorji z vsebnostjo škodljivih snovi so označeni s simbolom levo, ki
opozarja na prepoved metanja baterij/akumulatorjev med gospodinjske odpadke.
Oznake za škodljive težke kovine so: Cd = kadmij, Hg = živo srebro, Pb = svinec.
14
Odslužene baterije/akumulatorje lahko brezplačno oddate na občinski deponiji, v naših
podružnicah ali povsod tam, kjer se baterije/akumulatorji tudi prodajajo!
S tem boste izpolnili svoje zakonske obveznosti in prispevali k varstvu okolja!
19. Vzdrževanje in čiščenje
a) Splošno
Izdelka vam ni treba vzdrževati, zato ga nikoli ne razstavljate (razen pri postopku
vstavljanja/menjave baterij, ki je opisan v teh navodilih za uporabo). Vzdrževalna dela ali
popravila sme izvajati samo strokovnjak.
Zunanje površine izdelka lahko brišete samo s čisto, mehko in suho krpo.
V nobenem primeru ne smete uporabljati agresivnih čistilnih sredstev ali kemičnih raztopin,
saj lahko ta sredstva uničijo ohišje (obarvanje) ali pa celo negativno vplivajo na delovanje
naprave. Pazite, da ne boste premočno pritiskali na prikazovalnik, sicer ga lahko opraskate
ali poškodujete.
Prah lahko zelo enostavno odstranite z uporabo čistega čopiča z dolgimi ščetinami
in sesalnika za prah.
b) Menjava baterij
Baterije je treba zamenjati, ko se kontrast prikazovalnika osnovne postaje oz. zunanjega
senzorja močno zmanjša ali pa se na prikazovalniku pojavi simbol baterije.
Odslužene/prazne baterije zamenjajte z novimi in jih odstranite okolju prijazno (glejte
poglavje „Odstranjevanje“).
20. Izjava o skladnosti (DoC)
S tem podjetje Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Gros uplje, izjavlja,
da ta izdelek izpolnjuje temeljne zahteve in druge veljavne predpise Direktive 1999/5/ES.
Izjavo o skladnosti (DoC) tega izdelka najdete na spletni str ani www.conrad.si pod
opisom izdelka.
21. Tehnični podatki
a) Osnovna postaja
Napajanje: ...................................................................................... 4 x baterija tipa AAA/Micro
Merilno območje temperature: .......................................................................... 0 °C do +60 °C
Ločljivost: ........................................................................................................................ 0,1 °C
Natančnost: ...................................................................................................................... ±1 °C
Merilno območje vlažnosti zraka: ............................................................ 10-99 % rel. vl. zraka
Ločljivost: ........................................................................................................ 1 % rel. vl. zr aka
Natančnost: .................................................................................................. ±5 % rel. vl. zraka
Število zunanjih senzorjev: ......................................................................................... maks. 8*
15
Mere: ..................................................................................... (Š x V x G) 115 x 125 x 22,5 mm
Teža: ............................................................................................................................. 142,2 g
* (3 so priloženi, do 5 dodatnih lahko naročite kot opremo)
b) Zunanji senzor
(3 so priloženi)
Napajanje: ...................................................................................... 2 x baterija tipa AAA/Micro
Oddajna frekvenca: .................................................................................................... 433 MHz
Domet oddajanja: .............................................................. do 100 m (glejte poglavje „Domet“)
Merilni interval: ........................................................................................................ pribl. 1 min
Merilno območje temperature: ....................................................................... -40 °C do +60 °C
Ločljivost: ........................................................................................................................ 0,1 °C
Natančnost: ...................................................................................................................... ±1 °C
Merilno območje vlažnosti zraka: ............................................................ 10-99 % rel. vl. zraka
Ločljivost: ........................................................................................................ 1 % rel. vl. zr aka
Natančnost: ................................................................................................. ±5 % rel. vl. zraka
Mere: .......................................................................................... (Š x V x G) 45 x 110 x 20 mm
Teža: ............................................................................................................................... 51,2 g
Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje,
snemanje na mikrof ilm ali zajemanje z elektr onskimi sistem i za obdelavo podatkov, je po trebno pisno
dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno.
Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo
si pravico do sprememb tehnike in opreme.
© 2016 by Conrad Electronic d.o.o. k.d.
16
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Brezžični termometer/vlagomer
Renkforce TF0073
248
Kat. št.: 13 80 336
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Loading...
