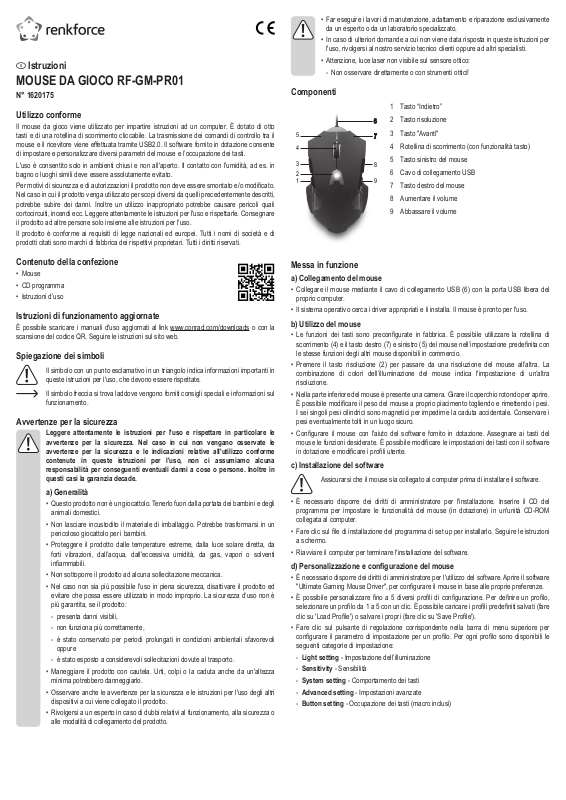

Istruzioni
MOUSE DA GIOCO RF-GM-PR01
N° 1620175
Utilizzo conforme
Il mouse da gioco viene utilizzato per impartire istruzioni ad un computer. È dotato di otto
tasti e di una rotellina di scorrimento cliccabile. La trasmissione dei comandi di controllo tra il
mouse e il ricevitore viene effettuata tramite USB2.0. Il software fornito in dotazione consente
di impostare e personalizzare diversi parametri del mouse e l’occupazione dei tasti.
L'uso è consentito solo in ambienti chiusi e non all'aperto. Il contatto con l'umidità, ad es. in
bagno o luoghi simili deve essere assolutamente evitato.
Per motivi di sicurezza e di autorizzazioni il prodotto non deve essere smontato e/o modicato.
Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti,
potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali
cortocircuiti, incendi ecc. Leggere attentamente le istruzioni per l'uso e rispettarle. Consegnare
il prodotto ad altre persone solo insieme alle istruzioni per l'uso.
Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di società e di
prodotti citati sono marchi di fabbrica dei rispettivi proprietari. Tutti i diritti riservati.
• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente
da un esperto o da un laboratorio specializzato.
• In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per
l'uso, rivolgersi al nostro servizio tecnico clienti oppure ad altri specialisti.
• Attenzione, luce laser non visibile sul sensore ottico:
- Non osservare direttamente o con strumenti ottici!
Componenti
5
4
3
2
1
1 Tasto “Indietro”
2 Tasto risoluzione
6
3 Tasto "Avanti"
7
4 Rotellina di scorrimento (con funzionalità tasto)
5 Tasto sinistro del mouse
8
6 Cavo di collegamento USB
9
7 Tasto destro del mouse
8 Aumentare il volume
9 Abbassare il volume
Contenuto della confezione
• Mouse
• CD programma
• Istruzioni d’uso
Istruzioni di funzionamento aggiornate
È possibile scaricare i manuali d'uso aggiornati al link www.conrad.com/downloads o con la
scansione del codice QR. Seguire le istruzioni sul sito web.
Spiegazione dei simboli
Il simbolo con un punto esclamativo in un triangolo indica informazioni importanti in
queste istruzioni per l'uso, che devono essere rispettate.
Il simbolo freccia si trova laddove vengono forniti consigli speciali e informazioni sul
funzionamento.
Avvertenze per la sicurezza
Leggere attentamente le istruzioni per l'uso e rispettare in particolare le
avvertenze per la sicurezza. Nel caso in cui non vengano osservate le
avvertenze per la sicurezza e le indicazioni relative all'utilizzo conforme
contenute in queste istruzioni per l'uso, non ci assumiamo alcuna
responsabilità per conseguenti eventuali danni a cose o persone. Inoltre in
questi casi la garanzia decade.
a) Generalità
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli
animali domestici.
• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un
pericoloso giocattolo per i bambini.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da
forti vibrazioni, dall’acqua, dall'eccessiva umidità, da gas, vapori o solventi
inammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Nel caso non sia più possibile l'uso in piena sicurezza, disattivare il prodotto ed
evitare che possa essere utilizzato in modo improprio. La sicurezza d’uso non è
più garantita, se il prodotto:
- presenta danni visibili,
- non funziona più correttamente,
- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli
oppure
- è stato esposto a considerevoli sollecitazioni dovute al trasporto.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza
minima potrebbero danneggiarlo.
• Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri
dispositivi a cui viene collegato il prodotto.
• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o
alle modalità di collegamento del prodotto.
Messa in funzione
a) Collegamento del mouse
• Collegare il mouse mediante il cavo di collegamento USB (6) con la porta USB libera del
proprio computer.
• Il sistema operativo cerca i driver appropriati e li installa. Il mouse è pronto per l'uso.
b) Utilizzo del mouse
• Le funzioni dei tasti sono precongurate in fabbrica. È possibile utilizzare la rotellina di
scorrimento (4) e il tasto destro (7) e sinistro (5) del mouse nell’impostazione predenita con
le stesse funzioni degli altri mouse disponibili in commercio.
• Premere il tasto risoluzione (2) per passare da una risoluzione del mouse all’altra. La
combinazione di colori dell’illuminazione del mouse indica l'impostazione di un’altra
risoluzione.
• Nella parte inferiore del mouse è presente una camera. Girare il coperchio rotondo per aprire.
È possibile modicare il peso del mouse a proprio piacimento togliendo e rimettendo i pesi.
I sei singoli pesi cilindrici sono magnetici per impedirne la caduta accidentale. Conservare i
pesi eventualmente tolti in un luogo sicuro.
• Congurare il mouse con l'aiuto del software fornito in dotazione. Assegnare ai tasti del
mouse le funzioni desiderate. È possibile modicare le impostazioni dei tasti con il software
in dotazione e modicare i proli utente.
c) Installazione del software
Assicurarsi che il mouse sia collegato al computer prima di installare il software.
• È necessario disporre dei diritti di amministratore per l'installazione. Inserire il CD del
programma per impostare le funzionalità del mouse (in dotazione) in un'unità CD-ROM
collegata al computer.
• Fare clic sul le di installazione del programma di set up per installarlo. Seguire le istruzioni
a schermo.
• Riavviare il computer per terminare l'installazione del software.
d) Personalizzazione e congurazione del mouse
• È necessario disporre dei diritti di amministratore per l'utilizzo del software. Aprire il software
"Ultimate Gaming Mouse Driver", per congurare il mouse in base alle proprie preferenze.
• È possibile personalizzare no a 5 diversi proli di congurazione. Per denire un prolo,
selezionare un prolo da 1 a 5 con un clic. È possibile caricare i proli predeniti salvati (fare
clic su 'Load Prole') o salvare i propri (fare clic su 'Save Prole').
• Fare clic sul pulsante di regolazione corrispondente nella barra di menu superiore per
congurare il parametro di impostazione per un prolo. Per ogni prolo sono disponibili le
seguenti categorie di impostazione:
- Light setting - Impostazione dell’illuminazione
- Sensitivity - Sensibilità
- System setting - Comportamento dei tasti
- Advanced setting - Impostazioni avanzate
- Button setting - Occupazione dei tasti (macro inclusi)
Light setting - Impostazioni di illuminazione
• È possibile scegliere tra "illuminato" e "non illuminato".
• È possibile scegliere la modalità di illuminazione tra intermittente e costante.
Sensitivity - Sensibilità
• È possibile impostare la sincronizzazione in direzione x e y (fare clic sulla casella e impostare
il cursore).
• Si possono selezionare risoluzioni da 1000 a 8200 dpi (fare clic sulla casella e impostare il
cursore).
System Setting - comportamento pulsante
• Modicare il comportamento del tasto del mouse come doppio clic, precisione del cursore,
velocità di scorrimento.
Advanced Setting - Impostazioni avanzate
• Frequenza di campionamento (fare clic sulla casella e impostare il cursore).
• Velocità On-To-Go
• Ripristino delle impostazioni di fabbrica (fare clic)
Button Setting - Occupazione dei tasti
• Qui è possibile impostare singolarmente le occupazioni dei tasti. L'impostazione attuale è
visualizzata nel menu a discesa. Il tasto occupato viene visualizzato nel modello di mouse al
centro dell'interfaccia software, contemporaneamente evidenziato con colori.
• Fare clic sul menu a discesa e selezionare un'altra impostazione o occupazione della
funzione.
• Dalla barra di tasti nel menu a discesa è possibile assegnare macro e registrarne di nuove
“Assign Macro", impostare le funzionalità multimediali "Multimedia", cambiare i proli deniti
"Prole" e le risoluzioni del mouse "DPI switch" con la semplice pressione di un tasto o
assegnare a determinati tasti diverse funzioni di base del sistema operativo Windows® alla
voce "Windows".
• Confermare la rispettiva impostazione premendo il tasto "Apply" oppure annullare premendo
"Cancel". Così facendo si conclude l'impostazione senza apportare modiche. Il tasto "OK"
arrestare anche il programma.
Almeno un tasto dovrebbe essere impostato sulla funzione "Click" (fare clic).
• Per uscire dal programma, premere il pulsante "Cancel" oppure "OK" per confermare.
Smaltimento
I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i riuti
domestici. Alla ne della sua vita utile, il prodotto deve essere smaltito in conformità
alle disposizioni di legge vigenti.
In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela
ambientale.
Dati tecnici
Tensione/corrente in entrata ......... Tramite USB, 5 V/CC, 500 mA
Illuminazione ................................. 6 LED variabili
Frame ........................................... 12000/s
Accelerazione del mouse ............. max. 30G
Frequenza di campionamento ...... 1000 Hz
Lunghezza cavo ........................... 160 cm
Sensore ........................................ A9800 (laser)
Risoluzione sensore ..................... 1000/1600/2400/3200/4000/8200 dpi
Durata ........................................... 5.000.000 x tasti del mouse premuti
Requisiti di sistema ....................... Windows® 2000, XP (Home, Pro, con SP1, SP2, SP3)
(32 bit), Vista™ (32 bit), 7 (32/64 bit), 8.0 (32/64 bit),
8.1 (32/64 bit), 10.0 (32/64 bit), 10 S
Condizioni d’esercizio ................... +45 ºC, 60 – 80 % umidità relativa (senza condensa)
Condizioni di immagazzinamento .. +65 ºC, 60 – 90 % umidità relativa (senza condensa)
Dimensioni (L x P x A) .................. 133,94 x 80,22 x 42,16 mm
Peso ............................................. 159 g
Manutenzione e pulizia
• Scollegare il prodotto dall'alimentazione (porta USB) prima di pulirlo.
• Per la pulizia non utilizzare in nessun caso detergenti aggressivi, alcol o altri solventi chimici,
perché potrebbero danneggiare la supercie o compromettere la funzionalità del prodotto
stesso.
• Utilizzare un panno asciutto e privo di lanugine per pulire il prodotto.
• Controllare di tanto in tanto il sensore ottico. Rimuovere le eventuali particelle di polvere con
un pennello morbido.
• Non immergere il prodotto in acqua.
Questa è una pubblicazione Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione, sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie,
microlm o memorizzazione in attrezzature per l’elaborazione elettronica dei dati, senza il permesso scritto dell’editore. È
altresì vietata la riproduzione sommaria. La pubblicazione è aggiornata no al momento della stampa.
Copyright 2018 by Conrad Electronic SE. *1620175_v1_0618_02_DS_m_it_(1)
