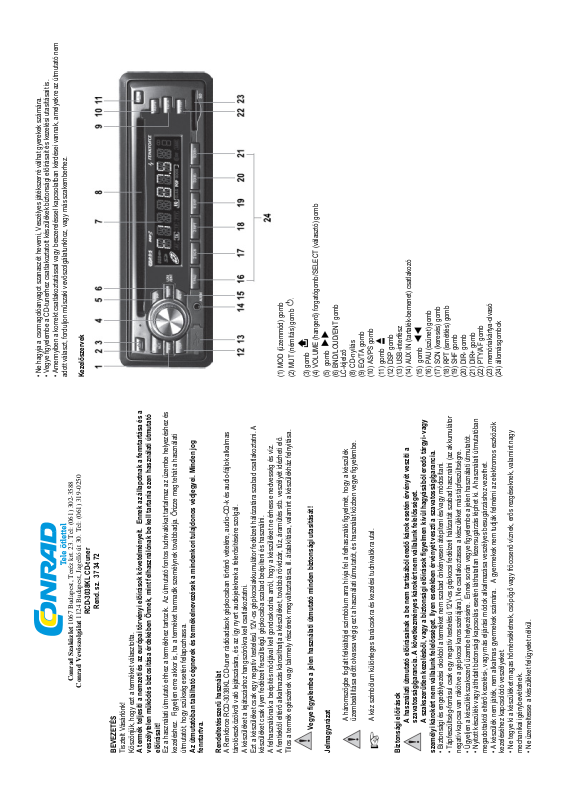

Page 1
(1) MOD (üzemmód) gomb
(2) MUT (némítás) gomb
(3) gomb
(4) VOLUME (hangerő) forgatógomb/SELECT (választó) gomb
(5) gomb
(6) BND/LOUD/ENT gomb
LC-kijelző
(8) CD-nyílás
(9) EQ/TA gomb
(10) AS/PS gomb
(11) gomb
(12) DSP gomb
(13) USB-interfész
(14) AUX IN (tartalék-bemenet) csatlakozó
(15) gomb
(16) PAU (szünet) gomb
(17) SCN (keresés) gomb
(18) RPT (ismétlés) gomb
(19) SHF gomb
(20) DIR- gomb
(21) DIR+ gomb
(22) PTY/AF gomb
(23) memóriakártya-olvasó
• Amennyiben a korrekt csatlakoztatással vagy beszereléssel kapcsolatban kérdései vannak, amelyekre az útmutató nem
adott választ, forduljon műszaki vevőszolgálatunkhoz, vagy más szakemberhez. Kezelőszervek
• Ne hagyja a csomagolóanyagot szanaszét heverni, Veszélyes játékszerré válhat gyerekek számára.
• Vegye figyelembe a CD-tunerhez csatlakoztatott készülékek biztonsági előírásait és kezelési utasításait is.
Rend. sz. 37 34 72
RCD-3038KL CD-tuner
(24) állomásgombok
Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) 302-3588
Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) 319-0250
A háromszögbe foglalt felkiáltójel szimbólum arra hívja fel a felhasználó figyelmét, hogy a készülék
A kéz szimbólum különleges tanácsokra és kezelési tudnivalókra utal.
üzembeállítása előtt olvassa végig ezt a használati útmutatót, és használat közben vegye figyelembe.
A használati útmutató előírásainak a be nem tartásából eredő károk esetén érvényét veszíti a
szavatosság/garancia. A következményes károkért nem vállalunk felelősséget.
Vegye figyelembe a jelen használati útmutató minden biztonsági utasítását!
BEVEZETÉS
Tisztelt Vásárlónk!
Köszönjük, hogy ezt a terméket választotta.
A termék teljesíti a nemzeti és az európai törvényi előírások követelményeit. Ennek az állapotnak a fenntartása és a
veszélytelen működés biztosítása érdekében Önnek, mint felhasználónak be kell tartania ezen használati útmutató
előírásait!
Ez a használati útmutató ehhez a termékhez tartozik. Az útmutató fontos tudnivalókat tartalmaz az üzembe helyezéshez és
kezeléshez. Figyeljen erre akkor is, ha a terméket harmadik személynek továbbadja. Őrizze meg tehát a használati
útmutatót, hogy szükség esetén fellapozhassa.
Az útmutatóban található cégnevek és termékelnevezések a mindenkori tulajdonos védjegyei. Minden jog
fenntartva. Rendeltetésszerű használat
A Renkforce RCD-3038KL CD-tuner rádióadások gépkocsiban történő vételére, audio-CD-k és audio-fájlok alkalmas
tárolóeszközökről való lejátszására, és az így nyert audiojeleknek a felerősítésére szolgál.
A készüléket a lejátszáshoz hangszórókra kell csatlakoztatni.
A fentiektől eltérő alkalmazás károsíthatja a készüléket, továbbá rövidzár, tűz, áramütés stb. veszélyét idézheti elő.
A felhasználónak a beépítés módjával kell gondoskodnia arról, hogy a készüléket ne érhesse nedvesség és víz.
Ezt a készüléket csak egy negatív testelésű 12V-os gépkocsiakkumulátor fedélzeti hálózatára szabad csatlakoztatni. A
Tilos a termék egészének vagy bármely részének megváltoztatása, ill. átalakítása, valamint a készülékház felnyitása.
készüléket csak ilyen fedélzeti feszültségű gépkocsiba szabad beépíteni és használni.
Jelmagyarázat
A szakszerűtlen kezelésből, vagy a biztonsági előírások figyelmen kívül hagyásából eredő tárgyi- vagy
kezeléséhez kapcsolódó veszélyeket.
• Ne tegye ki a készüléket magas hőmérsékletnek, csöpögő vagy fröccsenő víznek, erős rezgéseknek, valamint nagy
mechanikai igénybevételnek.
Biztonsági előírások
személyi károkért nem vállalunk felelősséget. Ilyen esetekben érvényét veszti a szavatosság/garancia.
• Biztonsági és engedélyezési okokból a terméket nem szabad önkényesen átépíteni és/vagy módosítani.
• Tápfeszültség-forrásul csak egy negatív testelésű 12V-os gépkocsi fedélzeti hálózatát szabad használni (az akkumulátor
negatív kapcsa van rákötve a gépkocsi karosszériájára). Ne csatlakoztassa a készüléket más tápfeszültségre.
• Ügyeljen a készülék szakszerű üzembe helyezésére. Ennek során vegye figyelembe a jelen használati útmutatót.
• Nyitott készülék vagy áthidalt biztonsági kapcsolás esetén láthatatlan lézersugárzás léphet ki. A használati útmutatóban
megadottaktól eltérő kezelési-, vagy más eljárási módok alkalmazása veszélyes besugárzáshoz vezethet.
• A készülék nem játék, nem alkalmas gyermekek számára. A gyermekek nem tudják felmérni az elektromos eszközök
• Ne üzemeltesse a készüléket felügyelet nélkül.
Page 2
Beszerelés a rádiótartó fiókba
• Csavarja ki a CD-futómű két rögzítőcsavarját.
Feltétlenül helyes irányban rakja fel az előlapot a rádióra.
Ne nyomja rá túl erősen az előlapot a készülékre felrakás közben. Egyszerűen bepattantható a baloldal enyhe
rányomásával a készülékre.
Ha elviszi magával az előlapot, tegye be a védőhuzatába.
• Vegye le a kezelőlapot (1. lépés).
• Oldja le óvatosan a készülék homlokoldalán található műanyagkeretet úgy, hogy kis erővel kifelé hajlítja, és
lehúzza a készülékről (2. lépés).
• Oldja fel a szerelőkeret reteszelését a két reteszelésoldó kulccsal (3. lépés).
• Húzza le a szerelőkeretet hátrafelé a készülékről (4. lépés).
• Tolja be a szerelőkeretet a gépkocsi rádiófiókjába (5. lépés).
• Hajlítsa ki a szerelőkeret néhány tartófülét annyira, hogy biztosan rögzüljön a keret a fiókban (6. lépés).
Jól őrizze meg a két reteszelésoldó kulcsot. Szüksége lesz rájuk később a rádió kiszereléséhez.
• Miután elkészítette az összes elektromos csatlakozást (lásd „Elektromos csatlakozás“), tolja be a készüléket a
szerelőkeretbe, amíg be nem pattan.
• Dugja vissza a műanyagkeretet a készülék előlapjára.
Gondosan válassza meg a beépítési helyet, hogy a készülék ne akadályozza a vezetőt normális vezetési
tevékenységében, és ne terelje el a figyelmét a forgalom eseményeiről.
A biztonságos beépítés érdekében csak az együttszállított szerelési anyagokat alkalmazza.
A készülék levehető kezelő-előlappal, AM/FM rádiórésszel, USB interfésszel, MMC/SD kártyaolvasóval, valamint egy
A termék leírása
CD/CD-R/CD-RW/MP3 lejátszóval rendelkezik, és a következő főbb tulajdonságai vannak:
• Nagy kimenőteljesítmény (max. 4 x 40W)
• Előerősítő-kimenet teljesítményerősítő csatlakoztatására
• Elülső AUX IN bemenet külső audioforrások csatlakoztatására
• Elektronikus hangerő-, mélyhang-, magashang-, fader (átkeverő)- és balansz-szabályozó
• Digitális jelfeldolgozás a hangzási karakterisztikának a különböző zenei irányzatokhoz való illesztéséhez
• Hangosságszint-szabályozás
• FM-tuner RDS-funkcióval
• Az adók pontos elektronikus behangolása a PLL-tuner által
• 30 állomástároló programhely
• Kézi/automatikus adó-gyorskeresés mindkét irányba
• Automatikus adótárolás/programtároló-keresés
• Elektronikus rázkódáscsökkentés a CD lejátszás közbeni rázkódás elkerülésére.
• Alfanumerikus pontmátrix-kijelző
• ID3-címke kijelzése MP3-lejátszáskor
• Pontos idő beállítása az RDS-rendszeren keresztül
• ISO-csatlakozó Mechanikai beszerelés
A legtöbb gépkocsiban a gyártó gondoskodott az autórádió beépítési helyéről. A beépítési hely megválasztása
Az autórádió beépítéséhez egy 182 x 53 mm méretű DIN beépítési helyre van szükség. Ez a méret szabványosítva van, és
biztonságtechnikai szempontok alapján történt. Ezért ajánlott az autórádió beépítése az erre a célra kialakított helyre.
általában az összes gépkocsigyártó be is tartja.
Ha nincs előre kialakított beépítési hely az autórádió számára, akkor tájékozódjon az autókereskedőnél az autórádió helyes
beépítési helyéről.
karosszérialemez kivágása esetén is érvényét veszíti a forgalmi engedély.
Mivel a rádió működés közben hőt fejleszt, a beépítési helynek nem szabad hőérzékenynek lennie.
A rögzítőfuratok elkészítése előtt győződjön meg arról, hogy nem sérülnek meg közben elektromos kábelek,
fékcsövek, az üzemanyagtartály stb.
Ha szerszámokat használ az autós HiFi-egységek beépítéséhez, vegye figyelembe a szerszám gyártójának a
biztonsági előírásait.
Mindig úgy végezze el a CD-tuner vagy más egységek beépítéséhez szükséges átalakításokat a gépkocsin, hogy ne
befolyásolják a közlekedés biztonságát, vagy a gépkocsi konstrukciós stabilitását. Sok gépjármű esetében már egy
Gondoljon a HiFi-készülékek beépítésekor arra, hogy gépkocsi-balesetkor a kiszakadt készülékek súlyos sérülést
A rádió beszerelése előtt mérje meg a beépítési hely mélységét.
A beépítés szöge a vízszinteshez képest legyen kisebb 30°-nál. Ellenkező esetben a CD-lejátszás bizonytalan.
veszélyt az utasok számára.
okozhatnak. Ezért a berendezés minden egyes elemét biztonságosan és olyan helyen rögzítse, ahol nem jelent
Beépítés helye
A lopás megelőzésére a rádió előlapja levehető.
Mechanikai beszerelés
Az előlap levétele és felrakása
• Az előlap levétele előtt kapcsolja ki a rádiót a /MUT (2) gomb megnyomásával.
jobboldali perembe. Majd nyomja be a kezelőlap baloldalát, hogy bepattanjon a helyére.
• Ne gyakoroljon nyomást a kijelzőre vagy a kezelőgombokra.
• Nyomja meg a (3) gombot, a kezelőlap kiugrik.
• Vegye le az előlapot, és rakja el az együttszállított védőhuzatába.
• A kezelőlap visszarakásához ültesse be a kezelőlap jobboldalát a tartóba úgy, hogy a rajta lévő orrok beleakadjanak a
Page 3
A piros hüvely a jobb csatorna csatlakozója.
• Kösse össze a gépkocsi antennadugóját a készülék hátoldalán lévő ANT jelölésű antennahüvellyel.
• Ha a gépkocsi másfajta antennacsatlakozóval van felszerelve, használjon a kereskedelemben kapható
Az RCA-hüvelyek csatlakoztatására csak erre alkalmas, RCA-dugókkal ellátott árnyékolt kábeleket
használjon. Más kábelek használata esetén zavarok léphetnek fel.
Tartsa lehetőleg röviden a csatlakozóvezetékeket.
A fehér hüvely a bal csatorna csatlakozója.
Az CD-tuner csatlakozóinak az érintkező-bekötését lásd az alábbi ábrákon.
Gépkocsija rendszercsatlakozóinak a bekötését a gépkocsi forgalmazójától tudhatja meg. B rendszercsatlakozó (hangszórók csatlakoztatása)
(1) jobb hátsó hangszóró (+)
(2) jobb hátsó hangszóró (-)
(3) jobb elülső hangszóró (+)
(4) jobb elülső hangszóró (-)
(5) bal elülső hangszóró (+)
(6) bal elülső hangszóró (-)
(7) bal hátsó hangszóró (+)
(8) bal hátsó hangszóró (-)
"A" rendszercsatlakozó (tápáramellátás)
(1) nincs bekötve
(2) nincs bekötve
(3) nincs bekötve
(4) +12V állandó áram
(5) antennavezérlő kimenet
(6) nincs bekötve
(7) +12V gyújtás
(8) test • Az állandó +12V-ot (4) olyan meglévő vezetékre kell rákötni, amely kikapcsolt gyújtás esetén is állandóan +12V-on van (a
fedélzeti hálózat 30. kapcsa). Ez a csatlakozás a felhasználói beállítások, a pontos idő stb. tárolására szolgál.
• Az antennavezérlő kimenet (5) bekapcsolt rádió esetén szállít +12V feszültséget. Ez a vezeték egy elektromos (motoros)
antenna meghajtását, továbbá egy teljesítményerősítő bekapcsolási feszültségét szolgáltathatja.
• A gyújtás +12V csatlakozót (7) olyan meglévő vezetékkel kell összekötni, amely csak bekapcsolt gyújtás mellett adja a +12
V-ot (a fedélzeti hálózat 15. kapcsa).
Ne kösse ezt a csatlakozót az állandó feszültségű pontra, mert különben a gépkocsi hosszabb állásideje alatt lemeríthetné
Az egyre jobban teret nyerő ragasztási technika és a lakkozott fémrészek miatt korlátozott az elektromos vezetőképesség.
a gépkocsi-akkumulátort.
• A testcsatlakozást (8) a gépkocsi karosszériájával kell összekötni.
Emiatt nem minden fémrész alkalmas testpontul. Az antenna csatlakoztatása
alkalmas csatlakozóadaptert. A LINE-(vonal-) kimenetek csatlakoztatása
A CD-tunernek van egy vonalszintű kimenete (LINE OUT) egy teljesítményerősítő csatlakoztatására.
Ne fektesse a vezetékeket más vezetékek mellé. Így elkerülheti a vezetékek szórás miatti zavarását.
A készüléket károsító torzítások és hibás illesztések megelőzése érdekében a készülék RCA-csatlakozóira csak
olyan készülékeket csatlakoztasson, amelyek ugyancsak RCA-csatlakozóval rendelkeznek. Vegye ehhez
figyelembe a "Műszaki adatok" csatlakozási értékeit. • Kösse össze a készülék hátoldalán lévő LINE OUT feliratú hüvelyeket egy teljesítményerősítő bemeneteivel.
Az AUX IN (tartalék-bemenet) csatlakoztatása
csatlakozóvezetékei.
Ha nem ez lenne a helyzet, gondoskodjon arról, hogy az utólag lefektetett vezetékek az erre a célra
rendelkezésre álló fedélzeti biztosítékokkal (lásd a gépkocsi gépkönyvét) le legyenek biztosítva.
Az elektromos csatlakoztatást csak szakember végezheti el.
Egy esetleges rövidzár és következményei megelőzése érdekében csatlakoztatás közben le kell
választani a gépkocsi-akkumulátorról a negatív póluscsatlakozót (test).
Az CD-tuner egy ISO-rendszercsatlakozóval van ellátva.
A rögzítést az alábbi ábra alapján végezze el:
• Rögzítse a készüléket a rezgések ellen még a hátoldalán lévő csavaros csappal is.
• A legtöbb gépkocsiban már van ilyen biztosítás beépítve. Ha az Ön gépkocsijában nincs ilyen rögzítőelem, erősítse be a
készüléket a fiókba az együttszállított lyukasztott lemezcsíkkal.
Kiszerelés
• Vegye le az előlapot.
• Oldja le óvatosan a készülék homlokoldalán található műanyagkeretet úgy, hogy kis erővel kifelé hajlítja, és lehúzza a
készülékről.
• Dugja be a két reteszelésoldó kulcsot a készülék és a szerelőkeret közti oldalsó hasítékba, amíg nem oldódik az előlap
reteszelése.
• Csavarja ki a készülék hátoldalán a rögzítőcsavart.
• Húzza ki az autórádiót a reteszelésoldó kulcsoknál fogva.
• Bontsa le az összes elektromos csatlakozást. Elektromos csatlakoztatás
Csak akkor rakja vissza az akkumulátor negatív póluscsatlakozóját, amikor a készülék már teljesen be van kötve, és
a csatlakozást ellenőrizte.
A fedélzeti hálózat feszültségének a vizsgálatára csak voltmérőt, vagy egy diódás vizsgálólámpát használjon, mert
a szokásos vizsgálólámpák túl nagy áramot vesznek fel, és emiatt tönkretehetik a fedélzeti elektronikát.
Vigyázzon arra, hogy a vezetékeket éles szélek ne sérthessék meg.
Csak kellő terhelhetőségű hangszórókat alkalmazzon (lásd "Műszaki adatok").
A vezetékek elhelyezésekor figyeljen arra, hogy ne törjenek meg, és éles szélek ne sérthessék meg őket, az
átvezetéseknél használjon gumihüvelyeket.
Vigyázzon arra, hogy a hangszórókat helyes polaritással kösse be, azaz az egyes pozitív ill. negatív jelölések
A hangszórók bekötésére feltétlenül kéteres kábeleket használjon. Szigetelje le a csupasz kötési helyeket.
pólushoz.
A készülék legalább 4-ohmos hangszórók csatlakoztatására alkalmas.
Semmi esetre se csatlakoztasson ennél kisebb impedanciájú hangszórókat.
találkozzanak.
A hangszórók csatlakozókábelei normál esetben kódoltak. Egyes hangszórógyártók a (+)-vezetéket még egy
színes csíkkal is jelölik, mások viszont bordázott vezetéket használnak a (+)-pólushoz, és egy sima vezetéket a (-)-
A legtöbb gépkocsiban már a rádiófiókig el vannak vezetve az elektromos táplálás vezetékei, és a hangszórók
Az ilyen rendszercsatlakozóval szerelt gépkocsiknál azonos csatlakozóbekötés esetében (előzőleg ellenőrizze le) a
A hangszórók és a tápáramellátás csatlakoztatása
készülék közvetlenül csatlakoztatható. Ha ettől eltérő a csatlakozóbekötés, a kereskedelemben kapható gépkocsi-
specifikus átalakítóval kell létrehozni a csatlakozást.
Page 4
AM 531 - 1602 kHz / 9 kHz-es lépések
AM 520 -1620 kHz / 10 kHz-es lépések
FM 87,5 - 107,9 MHz / 200 kHz-es lépések
MW 530 - 1710 kHz / 10 kHz-es lépések
FM 87,5 - 108,0 MHz / 100 kHz-es lépések
FM 87,5 - 108,0 MHz / 50 kHz-es lépések
MW (középhullám) 522 - 1620 kHz / 9 kHz-es lépések
A pontos idő beállítása
Addig nyomogassa röviden a DSP gombot (12), amíg a pontos idő meg nem jelenik a kijelzőn.
A kijelző információinak az átkapcsolása.
Nyomogassa röviden a DSP gombot (12), hogy a következő sorrendben lehívja a kijelzőre a különféle információkat:
Egy RDS-adó vételekor
Rádióhallgatás: pontos idő > állomásnév > műsorfajta > adófrekvencia
CD-/MP3-lejátszás: pontos idő > ID3-címke információi > műsorszám-kijelzés
Egy nem RDS-adó vételekor
Rádióhallgatás: pontos idő > adófrekvencia
POP: A hangzás-karakterisztika a popzenéhez van beállítva.
ROCK: A hangzás-karakterisztika a rockzenéhez van beállítva.
DSP OFF: A szűrő ki van kapcsolva. • DSP gomb (12)
Ezzel a gombbal különböző információk jeleníthetők meg az LC-kijelzőn (6). A gomb minden egyes megnyomásával egy-
egy további információt jeleníthet meg. Ezen kívül ezzel a gombbal kézileg be lehet állítani a pontos időt.
CD-/MP3-lejátszás: pontos idő > ID3-címke információi > műsorszám-kijelzés
Állítsa be a gombbal (5) a perc, míg a gombbal (15) az óra számjegyét.
Majd nyomja meg hosszan a DSP gombot (12), amíg el nem kezd villogni a pontos idő kijelzése.
• RESET gomb
Ez a gomb az előlap mögött, a kezelőlap érintkezői mellett található, és az összes beállítást visszaállítja a gyári
beállításokra.
Nyomja meg ezt a gombot egy hegyes tárggyal a következő esetekben:
- a beszerelési és csatlakoztatási műveletek befejezése után
- ha a készülék már nem reagál a gombok megnyomására
- ha a kijelzőn meghatározhatatlan jelek jelennek meg Menü-beállítások
A menübeállítások kiválasztásához nyomja meg először hosszabban (>2 másodperc) a SELECT gombot (2), majd
Az éppen kiválasztott beállítás mindenkori opcióját a VOLUME forgószabályozó (4) forgatásával választhatja ki.
• VOLUME forgatógomb / SELECT (3) gomb
nyomogassa megint ezt a gombot, de csak röviden, amíg meg nem jelenik a kívánt funkció a kijelzőn:
BEEP ON/OFF (csipogás be/ki)
BEEP ON: minden gombnyomásnál egy sípszó hallható.
BEEP OFF: a gombok lenyomását nem igazolja vissza hangjelzés. AREA EUR/USA/ASI/S-A/JPN/OIR
AREA EUR: a rádió frekvenciasávja Európa számára van beállítva.
AREA ASI: a rádió frekvenciasávja Ázsia számára van beállítva.
AREA USA: a rádió frekvenciasávja az USA számára van beállítva.
FM 87,5 - 108,0 MHz / 100 kHz-es lépések
AREA S-A: a rádió frekvenciasávja Dél-Afrika számára van beállítva.
AM 522 -1629 kHz / 9 kHz-es lépések
FM 87,5 -108,0 MHz / 50kHz-es lépések
FM 76,0 - 90,0 MHz / 100 kHz-es lépések
AREA JPN: a rádió frekvenciasávja Japán számára van beállítva.
MW (középhullám) 522 -1620 kHz / 9 kHz-es lépések
AREA OIR: a rádió frekvenciasávja Kelet-Európa számára van beállítva.
Az emberi fül kis hangerő mellett rosszabbul észleli a mély- és a magas hangokat. Ezeknek a
természetesebbnek hat a zenelejátszás.
frekvenciatartományoknak a kiemelése (hangosságszint-korrekció) ellene hat ennek a jelenségnek, és így
Az AUX IN feliratú csatlakozóhüvelyre (14) egy külső audiokészüléket (pl. hordozható MP3-lejátszót) lehet csatlakoztatni,
amelynek a jeleit a gépkocsi hangszóróin hallgathatja.
• Kösse össze az AUX IN csatlakozóhüvelyt (14) egy külső audiokészülék audio-kimenetével. Kezelés
Vizsgálja meg még egyszer az összes csatlakozás helyességét. Az ellenőrzés után rakja vissza az
autóakkumulátorra a negatív póluscsatlakozót. Általános kezelés
Csak akkor vegye használatba a készüléket, ha megismerte már a funkcióit és a jelen használati útmutatót.
AUX > tuner > CD > USB > SD
• MOD gomb (1)
Ezzel a gombbal választhat a különböző audioforrások közül. A gomb minden egyes megnyomásával a következő forrásra
vált át:
Ha nem aktív valamelyik forrás, azaz nincs berakva adathordozó közeg, a készülék választáskor átugorja ezt a forrást. • /MUT gomb (2)
Ezzel a gombbal kapcsolhatja be és ki a készüléket, és aktiválhatja a némító-kapcsolást.
Kikapcsolt készülék mellett nyomja meg röviden > a készülék bekapcsolódik.
A bekapcsoláshoz bármely másik gombot is megnyomhatja (kivéve a (3.) és a (11)).
Bekapcsolt készülék mellett nyomja meg röviden > a némítás aktívvá, ill. inaktívvá válik.
Bekapcsolt készülék mellett nyomja meg röviden > a készülék kikapcsolódik.
(3.) gomb.•
Nyomja meg ezt a gombot az előlap reteszelésének a feloldásához. • VOLUME forgatógomb / SELECT gomb (4)
Normál üzemben a VOLUME forgószabályozóval (4) a hangerőt szabályozhatja.
Nyomja meg egyszer vagy többször a SELECT gombot (4), hogy a VOLUME forgószabályozóval (3) a BAS (mélyhang-
szabályzás), a TRE (magashang-szabályzás), a BAL (balansz-szabályzás) és a FAD (átkeverés) paramétert módosítsa.
• BND/LOUD/ENT gomb (6)
Ez a gomb kapcsolja be, ill. ki a hangosságszint (loudness) funkciót is.
Nyomja meg és tartsa nyomva ezt a gombot a hangosságszint szabályzása funkció be- ill. kikapcsolása céljából.
LOUD ON: Aktív a loudness-kapcsolás.
LOUD OFF: A loudness-kapcsolás ki van kapcsolva. A hangzást nem befolyásolja.
A kijelzőn (7) az éppen lejátszott audioforrásra (rádiórész, CD-lejátszó stb.) vonatkozó összes információ megjelenik.
• LC-kijelző (7)
• EQ/TA gomb (9)
Ezzel a gombbal választhatja ki a szűrő (ekvalizer) beállítását.
Nyomja meg röviden ezt a gombot, hogy váltson a szűrő különböző beállításai között:
FLAT: A szűrő be van kapcsolva, de nincs hangzásmódosítás.
CLASSICS: A hangzás-karakterisztika a klasszikus zenéhez van beállítva.
Page 5
Mind a három FM-sávon hat-hat adót lehet az 1-6 állomásgombon (16) tárolni.
Az adó kisugározza az azonos műsort sugárzó adók alternatív frekvencialistáját. Ha az éppen vett adó nagyon gyenge, az
- alternatív frekvenciák (AF)
- műsorfajta (PTY)
- EON információk (EON)
- pontos idő (CT) Műsorazonosító (PI = Program Identification)
Ezekkel az adatokkal egyértelműen azonosítható egy adóállomás. Ennek a segítségével a rádió vételi terület szerint meg
tudja különböztetni azokat az adókat, amelyek azonos műsort sugároznak. Az autórádió tehát gyengévé váló vétel esetén
csak azonos műsorazonosítóval rendelkező erősebb adóra vált át. Közlekedési műsor jelzése (TP = Traffic Programme)
Erről a jelről felismeri a felhasználó, hogy közlekedési híreket is sugárzó adót vesz a készülék. Közlekedési hírek jelzése (TA = Traffic Announcement)
Erről a jelről felismeri a berendezés, hogy egy adó közlekedési híreket sugároz, és esetleg meg is szakítja egy másik forrás
hallgatását. Műsorszolgáltató neve (PS = Program Service)
Ez az információ megadja a felhasználónak, hogy melyik adót veszi éppen. Ez közvetlenül megjelenik az
autórádió kijelzőjén, pl. BAYERN 3. Alternatív frekvenciák (AF = Alternative Frequencies)
AF-jelről felismeri a felhasználó, hogy melyik frekvenciákon kereshet jobb vételt nyújtó adót.
Műsorfajta (PTY = Program Type)
Ez a kód információt nyújt a felhasználónak a sugárzott műsor fajtájáról (pl. sport, klasszikus zene, hírek stb.). A hallgató ez
által célzottan keresheti a kedvenc műsorát.
Ezen kívül még nemzeti katasztrófariadót is lehet ezen az úton szétterjeszteni. Azonban nem minden adó sugároz PTY-
információt. EON információk
Több rádióállomás-hálózat csupán az egyik adóján alkalmazza a közlekedési hír jeladását. Így amennyiben EON
információk is érkeznek adás közben, az erre alkalmas készülék átkapcsol a közlekedési hírt közlő adóra, annak ellenére,
a közlekedési hír közlésének időtartamára a Bayern 3 (közlekedési híreket sugárzó) adó műsorára. Pontos idő (CT = Clock Time)
hogy a rádióállomás-hálózat másik adójának műsorát hallgatja.
Pl. amennyiben a Bayern 4 (közlekedési híreket nem sugárzó) adót hallgatja, a készülék aktív TA beállítás esetén átkapcsol
Sok adó elküldi a pontos időt is az RDS-adatok között. Ha a készülék veszi ezt a jelet, automatikusan beállítja vele a
beépített órát.
A vétel miatti rövid jelgyengüléseket azonban az RDS-rendszer sem tudja kiküszöbölni, mivel akkor állandóan ide-oda
Az RDS-rendszernek még az az előnye, hogy amikor a gépkocsi elhagyja az adó vételkörzetét, automatikusan átkapcsolja
magát egy azonos műsort sugárzó, de jobban vehető adóra. Az átkapcsolásra azonban csak abban az esetben kerül sor, ha
van jobb vételt nyújtó, azonos műsort sugárzó adó.
kapcsolgatna az autórádió. Ezt a hallgatók sokkal zavaróbbnak találnák, mint a rövid időre fellépő vételgyengüléseket.
Egy további pluszpontot kap az RDS-rendszer az adónév kijelzése miatt. Az RDS-adók neve megjelenik az autórádió
kijelzőjén. Az egyes gombok feladata
• BND/LOUD/ENT gomb (6)
Ezzel a gombbal választhatja ki a rádiórész frekvenciasávját. Három FM-és két AM-sáv áll rendelkezésre:
FM1 > FM2 > FM3 > MW1 > MW2
A kijelző fényessége
DIM HIGH/LOW/MID
HIGH: a legnagyobb fényesség-fokozat
LOW: a legnagyobb fényesség-fokozat
MID: közepes fényesség-fokozat TA SEEK/ALARM
TA SEEK: Amennyiben a készülék elveszíti az aktuális közlekedési információt sugárzó adót, automatikusan megkeresi a
jelenik meg.
másik közlekedési híreket sugárzó adót.
Ha a beállított adó nem sugároz RDS-információkat, a kijelzőn a SEEK PI (PI keresése) kiírás
TA ALARM: A készülék figyelmeztető hanggal jelzi, hogy nem található közlekedési információt sugárzó adó a körzetben.
A készülék reakciója akkor, amikor olyan adókörzetben tartózkodik, ahol két különböző adó különböző műsorazonosítóval
PI SOUND/MUTE
(PI) azonos alternatív frekvenciát (AF) küld:
PI SOUND: a rádió néhány másodpercre átkapcsol az új adóra, majd vissza.
gyorskeresés 30 mp elteltével újra indul.
PI MUTE: az új adó elnémul.
RETUNE S/L
RETUNE S: amennyiben a készülék már nem vesz közlekedési adás azonosítót, ill. műsorinformációt, az automatikus
RETUNE L: amennyiben nem vehető közlekedési adás, az automatikus gyorskeresés 90 mp elteltével újra indul.
MASK DPI/ALL
RDS információval nem rendelkező alternatív frekvenciákat a tuner figyelmen kívül hagyja.
A készülék reakciója adókeresés esetén:
MASK DPI: a különböző műsorazonosítóval (PI) rendelkező alternatív frekvenciákat a tuner figyelmen kívül hagyja.
MASK ALL: a különböző műsorazonosítóval (PI) rendelkező alternatív frekvenciákat, valamint a nagy jelerősségű, azonban
EONTA LO/DX
várhatók zavarok.
figyelembe.
Ennek a funkciónak a segítségével át lehet kapcsolni az azonos adólánc más műsorainak a
közlekedési híreire a vételi jelerősség függvényében.
LO: A készülék csak akkor kapcsolódik át EON közlekedési hírekre, ha az EON-adó térereje jó, és nem
DX: A készülék mindig átkapcsolódik az EON közlekedési hírekre. A jelerősséget nem veszi
REG ON/OFF
A régióazonosító figyelembe vétele az automatikus frekvenciaváltásnál:
ON: A készülék romló vétel esetén egy másik frekvenciára kapcsolódik át, amelyen pontosan ugyanaz a műsor fut.
OFF: A készülék romló vétel esetén különböző régióazonosítóval rendelkező adóra is átkapcsolódik.
Állítsa be a kívánt hangerő szintet a VOLUME (4) forgószabályozóval.
TAVOL
Közlekedési hírek és aktivált TA funkció esetén a készülék az itt beállított hangerő szintre áll be abban az esetben,
amennyiben az aktuális hangerő a beállítottnál alacsonyabb.
Az RDS a Radio Data System rövidítése, azaz a műsorral együtt nem hallható, kódolt kiegészítő információkat is kisugároz
A CD-tuner ezeket a majdnem minden adó által kisugárzott kódolt adatokat ki tudja értékelni.
Rádióhallgatás
Az RDS, mint vételi elv
Az alábbi fontosabb kiegészítő információk kerülnek kisugárzásra:
az URH-sávú RDS-adó.
- műsorazonosító (PI)
- közlekedési műsor (TP)
- közlekedési hírek (TA)
- műsorszolgáltató neve (PS)
Page 6
Egy jól vehető adó esetén folyamatosan látható ez a szimbólum. CD-lejátszás
Ezek a gombok csak az MP3 üzemmódban aktívak.
Ha a tárolóeszközön nincs könyvtárstruktúra, ezeknek a gomboknak nincsen szerepük.
A CD minden esetben a feliratozott oldalával felfelé nézzen.
• CD-nyílás (8)
Ide rakhatja be a lejátszani kívánt CD-t.
A behelyezett CD kiadásához nyomja meg ezt a gombot.
• gomb (11)
A gombokon lévő nyilak mutatják a keresés irányát (felfelé vagy lefelé).
• (15) és (5) gomb
Ezek a nyomógombok szolgálnak az egyes számok kiválasztására, illetve a számon belül egy meghatározott szakasz
megkeresésére.
Nyomja meg röviden az egyik gombot, hogy a következő, ill. előző zeneszámra ugorjon.
Nyomja meg hosszan az egyik gombot, hogy egy számon belül egy meghatározott szakaszt megkeressen. • PAU gomb (16)
A lejátszás rövid időre történő megszakításához nyomja meg ezt a gombot.
A gomb ismételt lenyomását követően a lejátszás a megszakított helytől folytatódik.
• SCN gomb (17)
Nyomja meg ezt a gombot, hogy a készülék minden egyes számból kb. 10 másodpercet lejátsszon.
MP3-lejátszáskor:
Nyomja meg hosszan ezt a gombot, hogy az aktuális mappák első számát lejátssza a készülék.
Nyomja meg újból az SCN gombot (14) ennek a funkciónak a kikapcsolása céljából.
Ettől a helytől kezdve a lejátszás a megszokott módon folytatódik.
• RPT gomb (18)
Ha megnyomja ezt a gombot, a készülék az aktuális számot folyamatosan ismétli.
MP3-lejátszáskor:
Nyomja meg hosszan ezt a gombot, hogy az éppen lejátszás alatt lévő mappa összes számát megismételje a készülék.
Nyomja meg újból az RPT gombot (13) ennek a funkciónak a kikapcsolása céljából.
Ettől a helytől kezdve a lejátszás a megszokott módon folytatódik. • SHF gomb (19)
A CD-n lévő számokat a készülék véletlenszerű sorrendben játssza le.
Nyomja meg ezt a gombot a véletlenszerű lejátszás aktiválásához.
MP3-lejátszáskor:
A lejátszás ettől a ponttól kezdve ismét a normális sorrendben megy végbe.
játssza le a készülék.
Nyomja meg újból az SHF gombot (19) ennek a funkciónak a kikapcsolása céljából.
Nyomja meg hosszan ezt a gombot, hogy az éppen lejátszás alatt lévő mappa összes számát véletlenszerű sorrendben
A DIR - (20) gombbal az előző mappát választhatja ki.
A DIR+ (21) gomb a következő mappát választja ki.
• DIR - (20) és DIR + (21) gomb
Ezek a nyomógombok a tárolóeszközön lévő könyvtár/mappa kiválasztására szolgálnak.
• AS/PS gomb (10)
Ez a gomb aktiválja a gyorskeresési funkciót MP3-lejátszáskor.
Ha hosszabb ideig nem nyomja meg egyik gombot sem, a készülék az automatikus adó-gyorskeresés
üzemmódba lép vissza. A kijelzőben rövid időre az AUTO kiírás jelenik meg.
Az egyik gomb rövid megnyomására elindul az automatikus adó-gyorskeresés (a kijelzőn a SEARCH felirat látható).
A gyorskeresés csak az első jól vehető adónál áll meg.
• (15) és (5) gomb
Ezekkel a gombokkal változtathatja a vételi frekvenciát, hogy rádióhallgatáskor behangolja az adókat.
A gombok rövid megnyomására a frekvencia lépésekben változik.
A kijelzőn a MANUAL kiírás jelenik meg.
Ebben az üzemmódban a frekvencia mindaddig változik, amíg fel nem engedjük az adott gombot.
Ha az egyik gombot hosszabb ideig tartja megnyomva, a kézi adó-gyorskeresés indul el.
Mind a három FM-sáv (FM1-3), és az AM-sávok is (MW1 és MW2), rendelkezik hat állomásgombbal.
A gyorskeresés a kiválasztott műsorfajtát sugárzó következő jól vehető adónál áll meg.
A PTY-funkció kikapcsolásához nyomja meg újból a PTY/AF gombot (22).
AF-funkció
• 1-6 állomásgomb (24)
Ezeknek a gomboknak a rövid megnyomása által közvetlenül kiválaszthat egy előzőleg azon tárolt rádióállomást.
Egy éppen hallgatott rádióállomás tárolásához egyszerűen nyomja meg a kívánt gombot 1 másodpercnél hosszabb ideig.
Összesen tehát 24 állomást lehet beprogramozni. • EQ/TA gomb (9)
Nyomja meg hosszan a EQ/TA gombot (9). > A TA funkció be van kapcsolva.
Nyomja meg még egyszer ezt a gombot . > A TA funkció ki van kapcsolva.
Ha egy közlekedési adót fog, a kijelzőn megjelenik a TP = Traffic Program kiírás.
Ha megnyomta a TA-funkció gombot, a kijelzőben villog még a TA rövidítés is.
A közlemény befejeződése után újra az előzőleg beállított hangerőre áll vissza a hallgatott műsor.
Egy másik forrás hallgatása közben (pl. CD-lejátszáskor) a műsor némítódik a közlekedési hírek időtartamára.
szintre.
• AS/PS gomb(10)
Ha röviden megnyomja ezt a gombot, az 1-6 állomásgombon (24) tárolt adók műsorát pár másodpercig megszólaltatja a
készülék. Ezt a gyorskeresést a gomb újbóli megnyomásával állíthatja le.
Ha ezt a gombot hosszabb ideig tartja megnyomva, a készülék automatikusan eltárolja az összes jól vehető rádióállomást
az 1-6 állomástároló (4) gombra.
Ez után a művelet után a készülék a fent leírt módon 5 - 5 másodpercre
megszólaltatja a tárolt adókat. • PTY/AF gomb (22)
Ezzel a gombbal vezérelheti a PTY- és az AF-funkciót. Rövid megnyomása a PTY-funkciót, hosszú megnyomása az AF-
Ha egy hallgatott rádióadás nagyon halkan szól, a közlekedési hírek idejére automatikusan megnő a hangerő jól érthető
funkciót vezérli.
A kijelzőn megjelenik a kiválasztott, ill. éppen vett műsorfajta.
Addig forgassa a VOLUME forgatógombot (4), amíg meg nem jelenik a kijelzőn a kívánt műsorfajta.
PTY-funkció
Ezzel a funkcióval megkereshetők az egy meghatározott műsorfajtát sugárzó adók.
Nyomja meg a (15) ill. (5) gombot, hogy elindítsa a beállított műsorfajta szerinti gyorskeresést.
Nyomja meg röviden a PTY/AF gombot (22).
Az AF gomb felhívja az automatikus adókövetés funkciót. Csak az AF-funkció segítségével tud átkapcsolódni a készülék
egy adó vételkörzetének az elhagyása után egy jobb vételű adóra.
Nyomja meg hosszan a PTY/AF (22) gombot > az AF funkció bekapcsolódik.
Nyomja meg még egyszer ezt a gombot > a TA funkció bekapcsolódik.
Ha aktív ez a funkció, a kijelzőn az AF kiírás látható.
Ha csak gyenge RDS-adó vehető, vagy egyáltalán nem vehető, akkor villog ez a kijelzés.
Page 7
válhatnak megérinthetővé.
Tisztítás vagy karbantartás előtt ezért az összes készüléket le kell választani a feszültségforrásokról.
A csak szerszámmal bontható burkolatok felnyitásánál, vagy részek eltávolításánál veszélyes feszültségek
Tilos a biztosíték megpatkolása vagy áthidalása!
Az elhasznált elektronikus készülékek nyersanyagnak tekintendők, és nem valók a háztartási szemétbe!
Eltávolítás
Élettartama végén az érvényes törvényi előírásoknak megfelelően kell eltávolítani a terméket.
• A további kezelés megfelel a CD-lejátszáséval. Karbantartás
Rendszeres időközönként ellenőrizze a CD-tuner műszaki biztonságát, pl. hogy nem sérültek-e a csatlakozóvezetékek és a
Akkor feltételezhető, hogy a veszélytelen működés már nem lehetséges, ha:
készülék háza.
Ha feltételezhető, hogy a készüléket már nem lehet biztonságosan használni, akkor helyezze üzemen kívül, és akadályozza
meg a véletlen használatát. Válassza le a fedélzeti hálózatot a készülékről!
• - a készüléken látható sérülések vannak,
• - a készülék nem működik, vagy
• - súlyos mechanikai igénybevételnek volt kitéve.
Mielőtt elkezdené a CD-tuner tisztítását vagy karbantartását, vegye figyelembe az alábbi biztonsági előírásokat:
A készülékben lehetnek feltöltött kondenzátorok akkor is, ha az minden feszültségforrásról le van választva.
A készülék javítását/felnyitását csak szakképzett szerelő végezheti, aki tisztában van az ezzel kapcsolatos
veszélyekkel, ill. a vonatkozó előírásokkal. Ha biztosítékcserére van szükség, akkor csak a műszaki adatokban megadott típusú és névleges áramerősségű biztosítékot
rakjon be (lásd "Műszaki adatok").
• A tápfeszültség leválasztása (az ISO-csatlakozódugó lehúzása) után óvatosan húzza ki a biztosítékot az ISO-csatlakozóalj
melletti biztosítéktartóból.
• Csak azonos típusú új biztosítékot rakjon be helyette.
A készülék egyebekben nem igényel karbantartást. Külsőleg csak egy puha, száraz ruhával, vagy ecsettel tisztítsa.
• Csak ezután kösse össze újra a CD-tunert a fedélzeti hálózattal, és vegye újra használatba.
• Ha a biztosíték újra kiégne, vigye a készüléket szervizbe javításra.
Ne használjon agresszív tisztítószereket vagy vegyszereket, mert károsíthatják a ház felületét. Bánásmód
• Ha túl nagy a hangerő a gépkocsi belsejében, a figyelmeztető hangjelzéseket már nem lehet hallani. Ezáltal veszélyezteti
a közlekedés többi részvevőjét. Figyeljen ezért a megfelelő hangerőre.
• A figyelmetlenség közlekedés közben súlyos balesetekhez vezethet. A HiFi-berendezéseket mindig csak akkor kezelje, ha
a közlekedési helyzet ezt megengedi, és a kezelés nem tereli el a figyelmét a közlekedés eseményeiről.
• A zenét nem tanácsos hosszabb ideig túl nagy hangerőn hallgatni, mert az halláskárosodást okozhat. Tanácsok a CD-k kezeléséhez
• A CD-nek csak a szélét fogja meg. Ezzel elkerülheti, hogy a felületén ujjnyom és szennyeződés keletkezzen.
• A CD-t minden esetben a feliratozott oldalával felfelé rakja be a CD-nyílásba.
• A CD-t csak tiszta kézzel fogja meg.
• Ha egy CD mindezek ellenére bepiszkolódik, törölje le egy puha, szöszmentes ruhával, a közepétől kiindulva, kifelé
haladva. A tisztításnál ne végezzen körkörös mozdulatokat.
Ne használjon oldószert.
• Makacs szennyeződéseknél használjon egy, a kereskedelemben kapható CD-tisztítót (nem hanglemez-tisztítót!), és tartsa
be annak a használati útmutatásait.
• Ne feliratozza a CD-ket, és ne tegyen rájuk matricát vagy hasonlót.
• Lejátszás után tárolja a CD-ket a hozzájuk tartozó borítóban.
• A CD-k tárolásánál kerülje a közvetlen napsugárzást, hőséget és nedvességet.
A készülék fel van szerelve egy USB-interfésszel és egy SD/MMC-memóriakártya olvasóval.
Keresés a zeneszámok sorszáma alapján
- Nyomja meg egyszer az AS/PS gombot (10) a szám sorszáma alapján történő keresés aktívvá tétele céljából.
- Válassza ki a VOLUME (4) forgatógombbal a kívánt sorszámot.
- Nyomja meg a BND/LOUD/ENT gombot (6), vagy nyomja meg a SELECT gombot (4).
- A kívánt zeneszámot automatikusan lejátssza a készülék. Keresés a zeneszámok címe alapján
- Nyomja meg kétszer az AS/PS gombot (8) a zeneszámok címe szerinti keresés aktívvá tétele céljából.
- Elkezd villogni a zeneszámok kijelzésének az első betűje.
- Válassza ki a VOLUME (4) forgatógombbal a kívánt betűt.
- Nyomja meg a SELECT gombot (4), elkezd villogni a második betű.
- Válassza ki a fent ismertetett módon a további betűket.
- Nyomja meg a BND/LOU/ENT gombot (6).
- Megjelenik a kijelzőn az összes olyan zeneszám és mappa, amely a kiválasztott betűvel/betűkkel kezdődik.
- Válassza ki a VOLUME (4) forgatógombbal a kívánt betűt.
- Nyomja meg a BND/LOUD/ENT gombot (6), vagy nyomja meg a SELECT gombot (4).
- A kívánt zeneszámot automatikusan lejátssza a készülék. Keresés a mappastruktúra alapján
- Nyomja meg háromszor az AS/PS gombot (8) a mappastruktúra szerinti keresés aktívvá tétele céljából.
- A kijelzőn megjelenik az első könyvtárfa.
- Válassza ki a VOLUME (4) forgatógombbal a kívánt könyvtárat.
- Nyomja meg a BND/LOUD/ENT gombot (6), vagy nyomja meg a SELECT gombot (4). Ezzel kiválasztotta a könyvtárat, és
az első zeneszám neve, ill. a következő alkönyvtár neve megjelenik a kijelzőn.
- A VOLUME forgószabályozóval (4) válassza ki a kívánt zeneszámot, ill. a következő alkönyvtárat.
- Folytassa a leírt módon mindaddig, amíg a kijelzőn meg nem jelenik a kívánt zeneszám.
- Nyomja meg a BND/LOUD/ENT gombot (6), vagy nyomja meg a SELECT gombot (4).
- A kívánt zeneszámot automatikusan lejátssza a készülék.
Keresés az éppen kiválasztott könyvtáron belül.
- Nyomja meg négyszer az AS/PS gombot (8) a kiválasztott könyvtáron belüli keresés aktívvá tétele céljából.
- Válassza ki a VOLUME (4) forgatógombbal a kívánt zeneszámot, ill. nyomja meg a ' ' gombot a kívánt könyvtár
kiválasztása céljából.
- Továbbra is a "Keresés a mappastruktúra alapján" fejezetnek megfelelően keressen. USB-/memóriakártya-üzem
Az ezeken a tárolóeszközökön tárolt MP3 fájlok lejátszhatók a készülékkel.
Ne csatlakoztasson MP3 lejátszót az USB csatlakozón keresztül a tunerhez, ha az elemről működik.
Az USB csatlakozón keresztüli áramellátás következtében a töltési folyamat beindul, ami túlmelegedéshez, de akár
robbanáshoz is vezethet. Max. 16 GB-os és max. 500 mA áramfelvételű USB-eszközök csatlakoztathatók az USB-portra.
Az USB interfészen keresztül kizárólag USB adathordozók működtethetők. Az USB csatlakozóval rendelkező MP3 lejátszók
a csatlakoztatás után általában számítógép-üzemmódba kapcsolódnak át. Ebben az üzemmódban a zenefájlok lejátszása
A médiáknak FAT 16 vagy FAT 32 szerint kell formatálva lenniük.
nem lehetséges. Ugyanakkor bármikor csatlakoztathatja az MP3 lejátszója audio-kimenetét a tuner AUX IN (14)
bemenetére.
Max. 8 GB tárhelyű SD/MMC és SDHC kártyákat támogat a készülék.
Amennyiben a berendezése nem ismeri fel az adathordozó közeget, húzza ki és csatlakoztassa újra.
Az USB- és SD/MMC kártya-interfésszel rendelkező készülékek sokasága, és azok gyakran gyártóspecifikus funkciói miatt
lesz.
• Dugja be az USB-tárolóeszközt az USB-portba (13).
• Memóriakártya használatakor dugja be azt a kártyaolvasóba (23).
• A készülék automatikusan a megfelelő bemenetre kapcsolódik át, és elkezdődik a lejátszás.
nem garantálható, hogy a készülék az összes ilyen tárolóeszközt felismeri, és az összes kezelési lehetőségük biztosítva
• Mindig az utoljára bedugott tárolóeszközt választja ki automatikusan a készülék.
Page 8
USB (max. 16 GB-ig)
USB/SD/SDHC/MMC (max. 8 GB)
Terhelhetőség, USB .............................................. 500 mA
Formatálás ....................................................... FAT 16/FAT 32
Lejátszható formátumok ....................................audio-CD/MP3
Hibaelhárítás
A fentieken túlmenő javítást csak megfelelő szakember végezhet.
A Renkforce RCD-3038KL típusú CD-tuner a technika mai állásának megfelelő kivitelű és üzembiztos készülék.
Ennek ellenére előfordulhatnak problémák vagy zavarok.
Ezért az alábbiakban leírjuk, hogy mit tehet a lehetséges zavarok elhárítására. Feltétlenül tartsa be a biztonsági előírásokat!
Nincs lejátszás, nem világít a kijelző és a háttérvilágítás:
• Kiégett a gépkocsi-biztosíték. A gépkocsi gépkönyvében keresse meg a megfelelő biztosítékot, és cserélje ki.
• Kiégett a készülékbiztosíték. Szerelje ki a készüléket, és vizsgálja meg a biztosítékot.
• Meglazult a pozitív-/testvezeték. Szerelje ki a készüléket, és vizsgálja meg a vezetékek csatlakozását. Csak egy hangszóró szól:
• El van állítva a balansz-szabályozó. Állítsa be a balansz-szabályozót a leírtak szerint.
• Kilazult a hangszóró csatlakozója. Szerelje ki a készüléket és/vagy a hangszórót, és vizsgálja meg a csatlakozásokat. Csak az elülső vagy a hátsó hangszórók szólnak:
• A fader-szabályozó el van állítva. Állítsa be a fader-szabályozót.
• Kilazult a hangszóró csatlakozója. Szerelje ki a készüléket és/vagy a hangszórót, és vizsgálja meg a csatlakozásokat. Rádió-üzemmódban alig lehet fogni állomásokat:
• Az antenna hibás. Vizsgálja meg a csatlakozást, a testelését és magát az antennát.
Zavaró hangok a rádió- illetve a CD hallgatása közben:
• A zavarok a pozitív-vezetéken keresztül jutnak be a készülékbe. Szereljen be kiegészítő zavarszűrő fojtótekercset a
pozitív-vezetékbe. A gépkocsit esetleg pótlólag lássa el zavarszűrt gyertyapipákkal, elosztópipával stb.
Az állomásgombok megnyomásakor csak zúgás hallható:
• Nincs programozva adó. Programozzon be adókat a leírtak szerint.
A készülék minden egyes kikapcsolásakor elvesznek a tárolt adók:
• Nincs csatlakoztatva az állandó feszültségű pozitív tápvezeték, vagy leoldódott. Az állandó pozitív vezetéket
csatlakoztassa az útmutató szerint, ill. ellenőrizze a vezeték csatlakozásait. Vizsgálja meg a biztosítékot.
A készülék nem reagál a nyomógomb-parancsokra, vagy zűrzavaros kijelzést mutat:
• Az antenna nincs egészen kihúzva. Húzza ki teljes hosszban az antennát.
• Az antennacsatlakozás leoldódott a készülékről. Szerelje ki a készüléket, és vizsgálja meg a csatlakozást.
• Állítsa vissza a készüléket a RESET gombbal.
Áramfelvétel .................................................. 15 A (max.) / 8 mA (készenlét)
Műszaki adatok
Általános jellemzők
Tápfeszültség ............................................... 12 V egyen
Biztosíték ...........................................lapos gépkocsi-biztosíték, 15 A
Kimenőteljesítmény ............................................... 4 x 40W (max.)
Hangszóróimpedancia .......................................4-8 ohm
Interfész ....................................................... USB és SD/MMC-kártyainterfész
Beépítési mélység 180 mm
Súly ............................................................... 1,25 kg
tuner
Érzékenység FM 10 dBµ/AM 32 dBµ
Középfrekvencia .............................................. FM 10,7 MHz/AM 450 kHz
Sztereo-elválasztás, FM .......................................... >25dB
CD-/MP3 lejátszó
Frekvenciatartomány ................................................. 40 - 18000 Hz
Jel/zaj-viszony ................................................... >55 dB
Csatornaelválasztás.................................................... 50 dB-nél nagyobb
Lejátszható adathordozók ............................................ CD/CD-R/CD-RW
Loading...
