Renkforce DB-L6F User guide [ml]
Bedienungsanleitung
DB-L6F LED-Nebelmaschine
Best.-Nr. 1282380 Seite 2 - 20
Operating Instructions
DB-L6F LED Fog Machine
Item No. 1282380 Page 21 - 39
Mode d´emploi
Machine à brouillard à DEL DB-L6F
N° de commande 1282380 Page 40 - 58
Gebruiksaanwijzing
DB-L6F LED-Nevelmachine
Bestelnr. 1282380 Pagina 59 - 77
Inhaltsverzeichnis
Seite
1. Einführung ............................................................................................................................................................3
2. Bestimmungsgemäße Verwendung ................................................................................................................
3. Symbol-Erklärung................................................................................................................................................4
4. Sicherheitshinweise ...........................................................................................................................................5
5. Featurebeschreibung .........................................................................................................................................7
6. Einzelteile und Bedienelemente .......................................................................................................................
7. Aufstellung ...........................................................................................................................................................8
8. Einlegen/Wechsel der Fernbedienungsbatterie ............................................................................................
9. Elektrischer Anschluss .....................................................................................................................................
a) Anschluss der Fernbedienung ..................................................................................................................

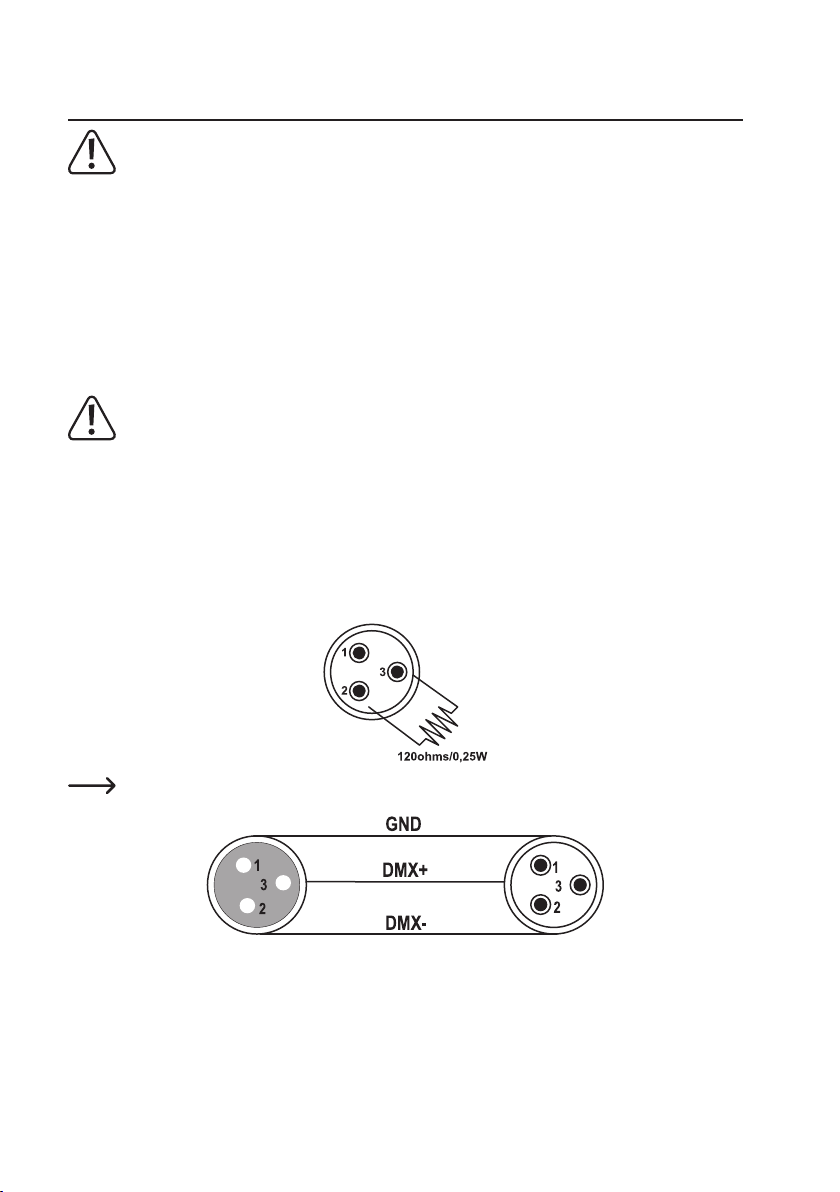

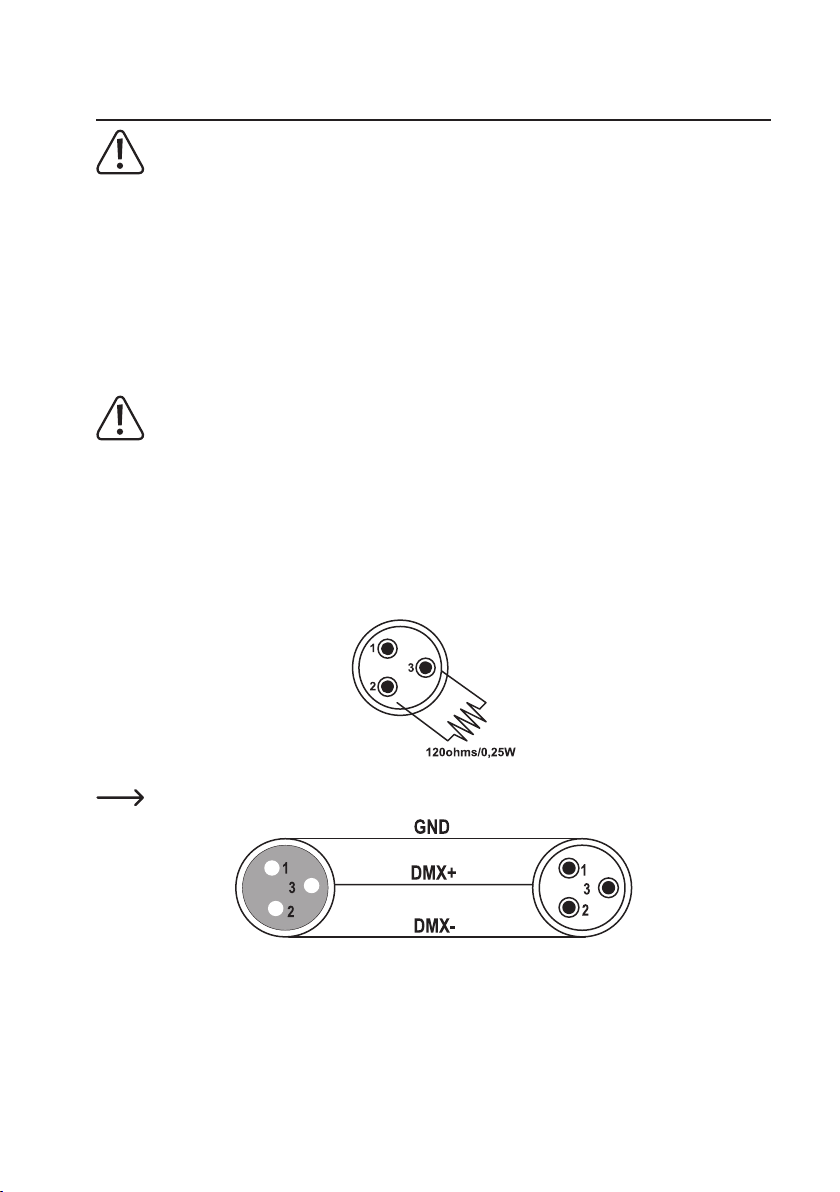

b) Anschluss eines DMX-Controllers ...........................................................................................................
c) Netzanschluss ..............................................................................................................................................11
10. Bedienung ...........................................................................................................................................................12
a) Inbetriebnahme ............................................................................................................................................12

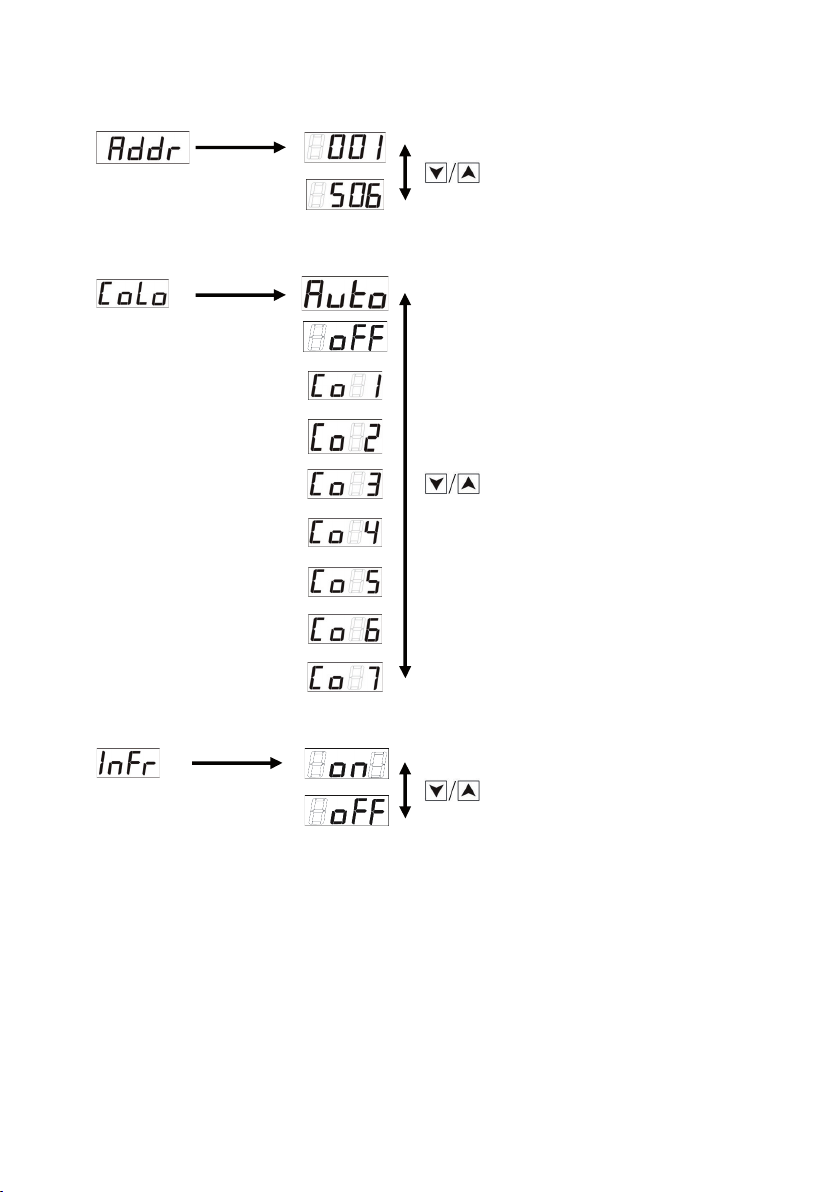

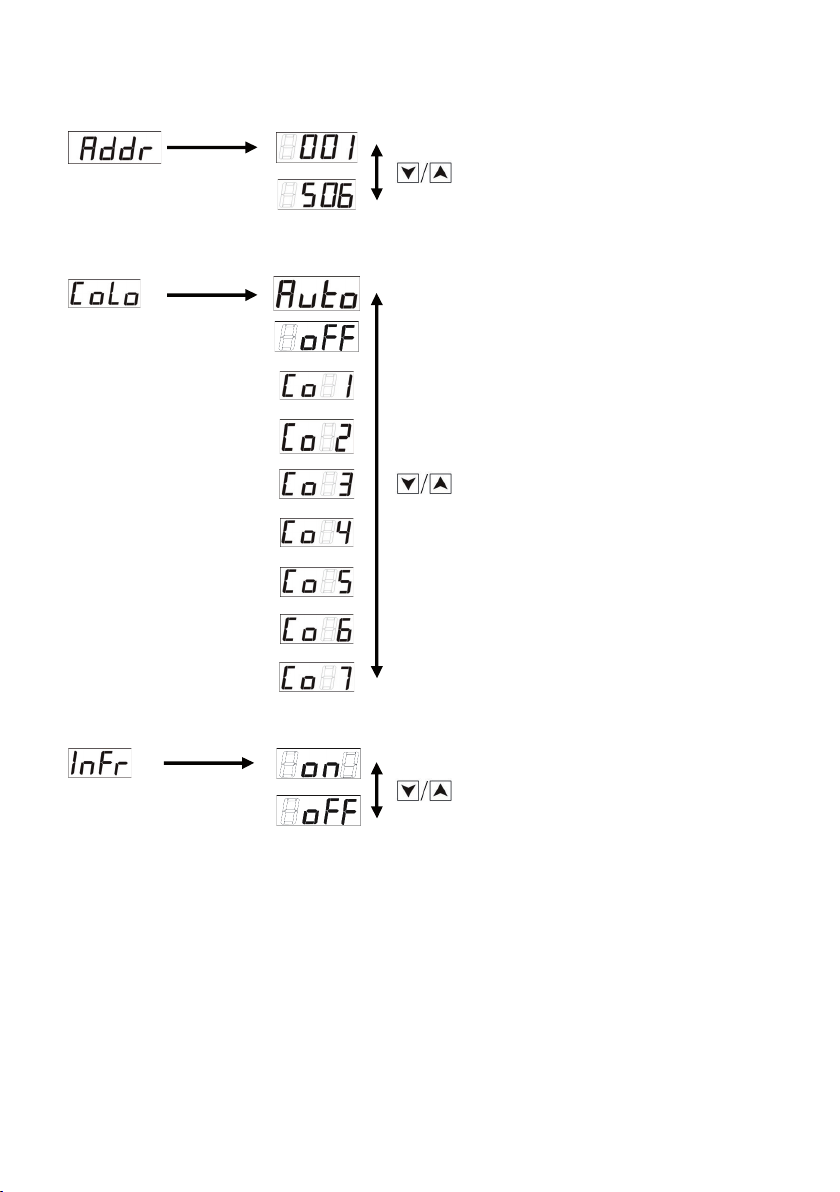

b) Menü-Einstellungen ....................................................................................................................................12
c) Manueller Betrieb .......................................................................................................................................
d) DMX-Betrieb ................................................................................................................................................14
11. Wartung ...............................................................................................................................................................16
a) Sicherungswechsel ....................................................................................................................................16
b) Reinigung ......................................................................................................................................................17
12. Handhabung........................................................................................................................................................17
13. Behebung von Störungen .................................................................................................................................
14. Entsorgung ..........................................................................................................................................................19
a) Produkt ..........................................................................................................................................................19
b) Batterien und Akkus ....................................................................................................................................
15. Technische Daten ..............................................................................................................................................
4
7
9
10
10
10
14
18
19
20
2
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs
anleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe-
triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
-
3
2. Bestimmungsgemäße Verwendung
Die Nebelmaschine dient dazu, eine geeignete Nebelflüssigkeit durch Erhitzung zu verdampfen und hierdurch einen Nebeleekt zu erzeugen. Außerdem erzeugt sie einen LED-Lichteekt.
Die Steuerung der Nebelmaschine erfolgt über die beiliegenden Fernbedienungen oder einen externen
DMX-Controller.
Dieses Produkt ist nur für den Anschluss an 230 V/50 Hz Wechselspannung und nur für Schutzkontakt
steckdosen zugelassen.
Die DMX-Anschlüsse dürfen nur an geeignete DMX-Controller oder an andere Geräte mit DMX-Anschluss
angeschlossen werden.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtig
keit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geönet werden.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
3. Symbolerklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile.
Önen Sie das Gerät deshalb nie.
-
-
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Dieses Symbol weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese
Bedienungsanleitung lesen und beim Betrieb beachten muss.
Dieses Symbol weist darauf hin, dass das Produkt nur in Innenräumen verwendet werden darf.
Das Symbol mit dem Pfeil steht für spezielle Tipps und Bedienhinweise.
4
4. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie.
Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise
dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie
sich bitte die folgenden Punkte aufmerksam durch:
• Prüfen Sie das Gerät vor der Inbetriebnahme auf Schäden. Falls solche vorliegen sollten, neh
men Sie es nicht in Betrieb, sondern wenden Sie sich an eine Fachkraft oder unseren Service.
• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsge
mäße Netzsteckdose (230 V/50 Hz) des öentlichen Versorgungsnetzes in Schutzkontaktausführung verwendet werden.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
• Alle Personen, die dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder
warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung
beachten.
• Die Netzsteckdose, an die das Produkt angeschlossen wird, muss leicht zugänglich sein.
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo
brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht
Explosionsgefahr!
• LED-Strahlung kann gefährlich sein, wenn der LED-Strahl oder eine Reflexion in das unge
schützte Auge gelangt. Informieren Sie sich deshalb bevor Sie das Gerät in Betrieb nehmen
über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen LED-Gerätes.
• Blicken Sie während des Betriebs niemals direkt in die Lichtquelle. Die hellen Lichtblitze kön
nen kurzzeitig zu Sehstörungen führen. Außerdem können bei empfindlichen Menschen unter
Umständen epileptische Anfälle ausgelöst werden. Dies gilt insbesondere für Epileptiker.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschä
digt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern sie das Netzkabel nicht.
Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel
kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zu
erst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten
und FI-Schalter) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
Betreiben Sie das Produkt danach nicht mehr, sondern bringen Sie es in eine Fachwerkstatt.
• Nicht im Gebrauch befindliche Geräte müssen spannungsfrei geschaltet werden. Ziehen Sie
hierzu den Netzstecker.
-
-
-
-
-
-
5
• Geräte, die an Netzspannung betrieben werden gehören nicht in Kinderhände. Lassen Sie
deshalb beim Betrieb des Gerätes in Anwesenheit von Kindern besondere Vorsicht walten,
insbesondere wenn diese versuchen Gegenstände durch Gehäuseönungen in ein Gerät zu
stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, auf das
Gerät oder in die unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen und
dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines
Brandes oder eines lebensgefährlichen elektrischen Schlages! Schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat und FI-Schalter abschal
ten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel
vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine
Fachwerkstatt.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrati
onen, sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine oenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät
ab.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Betreiben Sie die Nebelmaschine nie ohne Nebelflüssigkeit, da sie ansonsten beschädigt
wird.
• Benutzen Sie das Gerät nicht in tropischem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefähr
lichen Spielzeug werden.
• Beachten Sie auch die weiteren Sicherheitshinweise in den einzelnen Kapiteln dieser Anlei
tung.
• In gewerblichen oder öentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B.
zur Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei
den zuständigen Stellen und Behörden informieren und sind verantwortlich für die Einhaltung
der geltenden Gesetze und Vorschriften.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
-
-
-
-
6
5. Featurebeschreibung
1 2 3
4 5 6 7
8
• Hohe Nebelleistung
• Horizontale und vertikale Aufstellung möglich
• DMX-Steuerung
• Kabel- und IR-Fernbedienung im Lieferumfang
• Kurze Aufwärmphase
• 2,5 Liter Tankvolumen

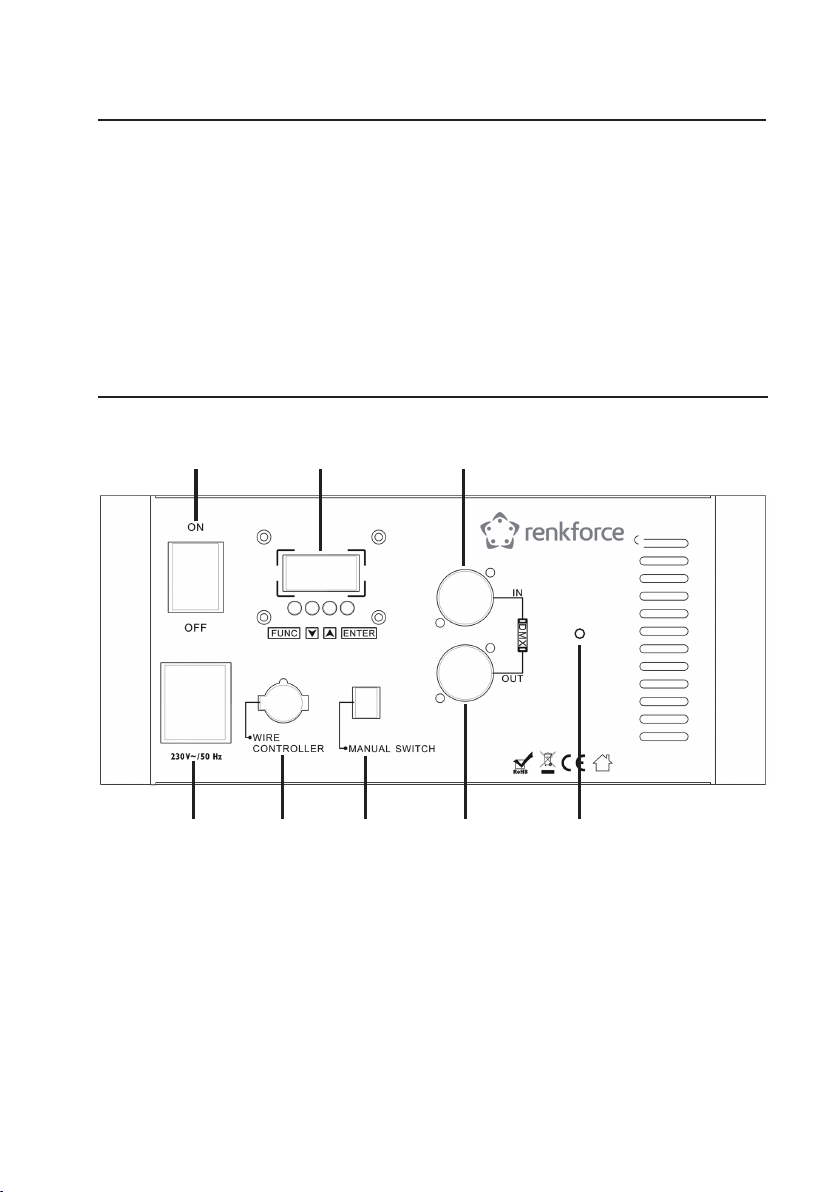

6. Einzelteile und Bedienelemente
(1) Netzschalter
(2) Display
(3) Anschluss DMX IN
(4) Netzanschluss
(5) Anschluss WIRE CONTROLLER
(6) Schalter MANUAL SWITCH
(7) Anschluss DMX OUT
(8) IR-Empfänger
7
7. Aufstellung
Die Installation des Gerätes darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und
den einschlägigen Vorschriften hierfür vertraut ist. Die Wartung, Bedienung und Inbetriebnahme dieses Produktes darf nur durch Personen ausgeführt werden, die entsprechend qualifiziert
sind.
Achten Sie bei der Auswahl des Aufstellortes Ihres Gerätes darauf, dass Erschütterungen, Vi
Beachten Sie bei der Aufstellung des Gerätes, dass das Netzanschlusskabel und die Fernbedie
Bohren oder schrauben Sie zur Befestigung des Gerätes keine zusätzlichen Schrauben in das
Betreiben Sie das Gerät nicht auf brennbaren Oberflächen oder in der Nähe von brennbaren
Achten Sie darauf, dass die Nebelaustrittsönung nicht auf Personen, Tiere oder oene Flam
Achten Sie auf eine ausreichende Belüftung des Gerätes, halten Sie einen Bereich von 0,5 m
Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten

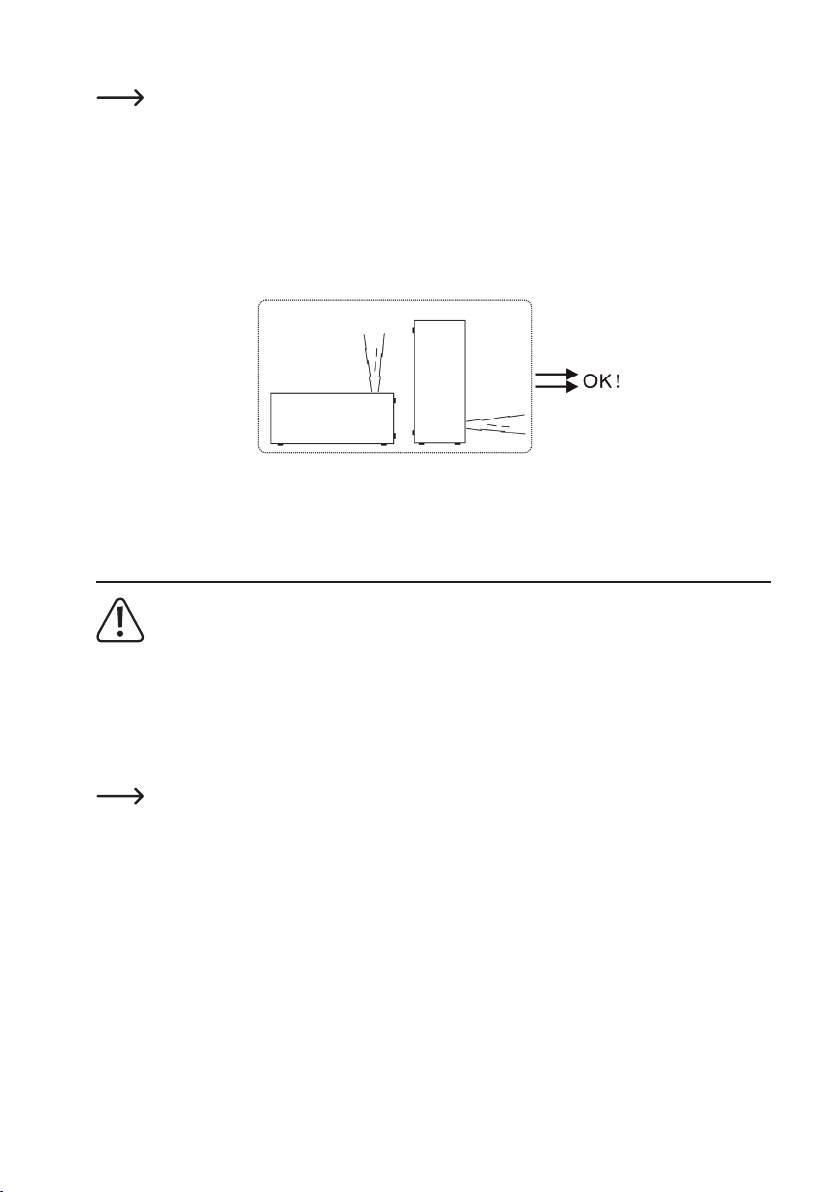

Die Betriebslage des Gerätes ist entweder horizontal oder vertikal damit der Tank beim Befül
Das Gerät muss außerhalb des Handbereiches von Personen aufgestellt werden. Wenn die Ne
Während Montage- und Servicearbeiten muss der Bereich unterhalb des Aufstellortes abge
Die Aufstell- bzw. Montagefläche muss dermaßen belastbar sein, dass sie mindestens eine
Das Gerät muss bei erhöhter Montage außerdem unbedingt durch eine zweite, von der eigent
Bei der Aufstellung und Montage sind alle gesetzlichen Vorschriften, die im jeweiligen Land
brationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Außerdem dürfen
sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden.
nungsleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden.
Gehäuse. Dadurch können gefährliche Spannungen berührbar werden.
Gegenständen. Halten Sie immer einen Abstand von mindestens 3 m zu brennbaren oder explosionsfähigen Gegenständen ein.
men gerichtet wird. Der austretende, heiße Dampf kann zu Verbrennungen führen (Sicherheitsabstand von 5 m einhalten).
rund um das Gerät frei und decken Sie die Ventilationsönungen niemals ab.
Personen verletzt werden.
len und während des Betriebs nicht auslaufen kann.
belmaschine an einem erhöhten Ort aufgestellt wird, darf der Bereich unterhalb der Nebelmaschine nicht betreten werden (Rutsch- und Verletzungsgefahr durch heiße Nebelflüssigkeit und
ihre Rückstände).
sperrt sein.
Stunde lang die 10-fache Nutzlast ohne dauernde schädliche Deformierung aushalten kann.
lichen Montagevorrichtung unabhängige Sicherheitsaufhängung gesichert werden. Bei fehlerhafter Hauptaufhängung darf kein Teil der Installation herabfallen können.
gelten genau zu beachten.
-
-
-
-
-
-
-
8
Abnahme der Installation (bei gewerblicher/öentlicher Verwendung):
Vor der ersten Inbetriebnahme und nach wesentlichen Änderungen daran muss die Installation
Einmal jährlich ist eine Prüfung durch einen Sachkundigen erforderlich.
Mindestens alle 4 Jahre muss eine Abnahmeprüfung durch einen Sachverständigen erfolgen.
• Stellen Sie die Nebelmaschine unter Berücksichtigung der obigen Sicherheitshinweise auf.
• Die Betriebslage ist horizontal oder vertikal.
(einschließlich des elektrischen Anschlusses) durch einen Sachverständigen geprüft werden.
8. Einlegen/Wechsel der Fernbedienungsbatterie
Batterien gehören nicht in Kinderhände.
Achten Sie beim Einlegen der Batterie auf die richtige Polung.
Entfernen Sie die Batterie bei längerer Nichtbenutzung.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen ver
Achten Sie darauf, dass die Batterie nicht kurzgeschlossen oder ins Feuer geworfen wird. Sie
ursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
darf außerdem nicht aufgeladen werden. Es besteht Explosionsgefahr.
-
Bei der ersten Inbetriebnahme ist die Batterie der Fernbedienung eventuell durch eine Isolier
folie vor Entladung geschützt. Entfernen Sie diese Folie vor Gebrauch, indem Sie sie aus dem
Batteriefach der Fernbedienung herausziehen.
• Ziehen Sie den Batteriehalter an der Unterseite der Fernbedienung heraus.
• Entnehmen Sie ggf. die entladene Batterie und legen Sie eine neue 3 V-Lithium-Knopfzelle CR2025 ein.
Die korrekte Polung ist auf der Rückseite der Fernbedienung angegeben.
• Schieben Sie den Batteriehalter wieder in die Fernbedienung ein.
• Wenn die Fernbedienung nicht mehr richtig funktioniert, ist die Batterie entladen und muss gegen eine
neue Batterie gleichen Typs gewechselt werden.
-
9
9. Elektrischer Anschluss
Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallgefahren zu vermeiden.
a) Anschluss der Fernbedienung
• Verlegen Sie das Anschlusskabel der Kabel-Fernbedienung bis zu dem Ort, von wo Sie das Gerät steuern
wollen.
• Die Rückseite der Fernbedienung ist magnetisch. Die Fernbedienung haftet somit an metallischen Ge
genständen.
b) Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorge-
sehen.
• Verbinden Sie den Anschluss DMX IN (3) mit dem Ausgang des DMX-Controllers.
• Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über 7 freie Steuerkanäle ver
fügen.
• Verbinden Sie den Anschluss DMX OUT (7) mit dem DMX-Eingang des nachfolgenden Gerätes.
• Sollte der Lichteekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie in den Anschluss DMX OUT (7) einen Stecker mit einem 120 Ohm/0,25 W-Abschlusswiderstand (zwischen Pin2 und
Pin3) ein.
-
-
Pinbelegung des DMX-Anschlusses: Pin1 = Masse / Pin2 = (-) / Pin3 = (+).
10
c) Netzanschluss
Die Netzsteckdose, an die das Gerät angeschlossen wird muss leicht erreichbar sein, damit
die Nebelmaschine im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt
werden kann.
Lassen Sie die Netzleitung nicht mit anderen Leitungen in Kontakt kommen.
Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann
lebensgefährliche elektrische Schläge verursachen.
Überzeugen Sie sich davon, dass das Gerät ausgeschaltet ist, bevor Sie es mit der Stromversor
gung verbinden. Der Netzschalter (1) muss in Stellung OFF stehen.
Achten Sie vor dem Einstecken des Netzsteckers darauf, dass die auf dem Typenschild ange
gebene Gerätespannung mit der verfügbaren Netzspannung übereinstimmt. Sollte die Angabe
nicht mit der zur Verfügung stehenden Netzspannung übereinstimmen, schließen Sie das Gerät
nicht an. Bei einer falschen Versorgungsspannung kann es zu irreparablen Schäden am Gerät
und zu Gefahren für den Benutzer kommen.
• Der Netzstecker muss zum Betrieb des Gerätes in eine Netzsteckdose in Schutzkontaktausführung ge-
steckt werden.
• Stecken Sie den Netzstecker jedoch noch nicht ein. Vor der Verbindung mit dem Stromversorgungsnetz
muss zunächst der Tank mit Nebelflüssigkeit befüllt werden (siehe „Bedienung“).
-
-
11
10. Bedienung
Ziehen Sie immer den Netzstecker, bevor Sie die Nebelmaschine befüllen.
Füllen Sie niemals brennbare Flüssigkeiten in die Nebelmaschine ein oder fügen Sie diese der
Nebelflüssigkeit zu. Benutzen Sie ausschließlich geeignete Nebelflüssigkeiten auf Wasserbasis (geeignete Nebelflüssigleiten finden Sie im CONRAD-Sortiment, siehe auch „Technische
Daten“).
Kippen Sie die Nebelmaschine nie, Nebelflüssigkeit könnte austreten oder ins Geräteinnere
gelangen und dort Schäden verursachen oder zu Gefahren für den Benutzer führen.
Achten Sie beim Einfüllen der Nebelflüssigkeit darauf, dass keine Flüssigkeit ins Geräteinnere
gelangen darf. Dies kann zu Schäden am Gerät führen und lebensgefährliche elektrische Schläge verursachen.
Der DMX-Betrieb hat immer Vorrang vor dem manuellen Betrieb. Sobald ein DMX-Signal an
liegt, ist der manuelle Betrieb deaktiviert.
a) Inbetriebnahme
• Stellen Sie sicher, dass der Netzstecker nicht eingesteckt ist.
• Schrauben Sie den Tankverschlussdeckel vom Gerät ab und füllen Sie Nebelflüssigkeit in den Tank. Ach
ten Sie darauf, den Tank abhängig von der gewünschten Betriebslage (horizontal oder vertikal) nicht zu
überfüllen. Füllen Sie den Tank in der Lage auf, in der die Nebelmaschine später betrieben werden soll.
• Schrauben Sie den Tankverschlussdeckel wieder fest.
• Stecken Sie den Anschluss-Stecker der Fernbedienung in den Anschluss WIRE CONTROLLER (5) an der
Rückseite der Nebelmaschine.
• Stecken Sie den Netzstecker in eine Netzsteckdose in Schutzkontaktausführung.
• Schalten Sie das Gerät mit dem Netzschalter (1) ein. Bei eingeschaltetem Gerät leuchtet der Netzschal
ter und die Nebelmaschine heizt auf.
• Der Aufheizvorgang dauert ca. 3-4 Minuten. Während dieses Vorgangs zeigt das Display (2) UP an.
• Wenn das Gerät seine Betriebstemperatur erreicht hat, zeigt das Display (2) reAd an und das Gerät
ist nebelbereit. Zusätzlich leuchten bei nebelbereitem Gerät die LED-Anzeigen an der Kabel-Fernbedie
nung.
-
-
-
-
b) Menü-Einstellungen
Über das Display (2) und die Funktionstasten FUNC, , und ENTER erfolgen die Einstellungen im
Menü.
• Drücken Sie die Taste FUNC, um ins Menü zu gelangen und den gewünschten Menüpunkt auszuwählen.
Die Menüpunkte können auch mit den Tasten
• Drücken Sie die Taste ENTER, und stellen Sie die gewünschte Menüoption mit den Tasten
ein.
• Bestätigen Sie die Auswahl mit der Taste ENTER.
und gewählt werden.
und
12
Menü-Übersicht
ENTER
ENTER
ENTER
Einstellung DMX-Startadresse
Automatischer Farbwechsel
Lichteekt ausgeschaltet
rot
bernstein
blau
rot/bernstein
rot/blau
bernstein/blau
rot/bernstein/blau
IR-Fernbedienung eingeschaltet
IR-Fernbedienung ausgeschaltet
13
c) Manueller Betrieb
Im manuellen Betrieb kann die Nebelmaschine über die Kabel-Fernbedienung, die IR-Fernbedienung oder
die Taste MANUAL SWITCH (6) bedient werden.
Bei aktiviertem DMX-Betrieb ist die manuelle Bedienung nicht möglich.
• Stellen Sie im Menüpunkt CoLo (siehe Menü-Übersicht) die gewünschte Farbe ein.
• Aktivieren Sie bei Bedarf im Menüpunkt InFr (siehe Menü-Übersicht) die IR-Fernbedienung.
• Drücken Sie die rote Taste an der Kabel-Fernbedienung. Das Gerät nebelt solange Sie die Taste gedrückt
halten.
• Richten Sie die IR-Fernbedienung auf den IR-Empfänger (8) und drücken Sie die Taste ON. Das Gerät
nebelt so lange, bis Sie die Taste OFF drücken.
• Drücken Sie die Taste MANUAL SWITCH (6) an der Geräterückseite. Das Gerät nebelt so lange, bis Sie
die Taste erneut drücken.
d) DMX-Betrieb
Jedes DMX-Gerät einer DMX-Kette benötigt eine so genannte DMX-Startadresse, um vom Controller eindeutig angesteuert werden zu können. Diese DMX-Startadresse definiert den ersten DMX-Kanal, auf den
der Lichteekt reagiert. Die weiteren Steuerkanäle folgen auf diesen ersten DMX-Kanal (DMX-Startadresse).
Der Lichteekt benötigt 7 DMX-Kanäle.
Einstellung der DMX-Startadresse
Stellen Sie im Menüpunkt Addr (siehe Menü-Übersicht) die gewünschte DMX-Startadresse ein.
14
Die folgende Tabelle gibt Aufschluss über die Auswirkungen der Einstellungen an den einzelnen DMXKanälen.
DMX-Kanal DMX-Wert Funktion
1 000-009 kein Nebel
010-255 Nebelausstoß
2 000 Licht aus
001-255 Helligkeitseinstellung dunkel > hell
3 000-020 Helligkeitsregelung mit Kanal 5, 6, 7
021-127 feste Farbeinstellungen
128-255 Farbwechsel langsam > schnell
4 000-009 Strobe-Eekt aus
010-255 Strobe-Eekt langsam > schnell
5 000 Licht aus
001-255 Helligkeit rot dunkel > hell
6 000 Licht aus
001-255 Helligkeit bernstein dunkel > hell
7 000 Licht aus
001-255 Helligkeit blau dunkel > hell
Achten Sie darauf, dass der Tank während des Nebelbetriebs nie leer wird. Sollte dies trotzdem
einmal geschehen, schalten Sie die Nebelmaschine unverzüglich mit dem Netzschalter (1) aus
und lassen Sie sie abkühlen.
Füllen Sie den Tank nach der Abkühlungsphase erneut auf.
Sollte einmal kein Nebelaustritt erfolgen, heizt das Gerät nach oder die Aufheizphase ist noch
Ein leichtes Nachnebeln nach dem Abschalten/Abstecken des Gerätes ist normal und weist nicht
Wenn Sie das Gerät nicht mehr benötigen ziehen Sie den Netzstecker und lassen Sie das Gerät
Entleeren Sie danach den Tank, wenn das Gerät längere Zeit nicht mehr benutzt wird. Hierdurch
nicht abgeschlossen (Display (2) zeigt UP an und die Anzeige LEDs an der Kabel-Fernbedienung
leuchten nicht).
auf einen Defekt hin.
abkühlen.
wird ein Auslaufen von Nebelflüssigkeit während des Transports oder der Lagerung vermieden.
15
11. Wartung
Überprüfen Sie regelmäßig die technische Sicherheit der Nebelmaschine z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb
zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät, die Fernbedienung oder die Leitungen sichtbare Beschädigungen aufweisen
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen
• nach schweren Transportbeanspruchungen
Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende Warnhinweise:
Beim Önen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich
ist, können spannungsführende Teile freigelegt werden.
Es können auch Anschlussstellen spannungsführend sein.
Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen
oder Baugruppen muss das Gerät von allen Spannungsquellen getrennt sein, wenn ein Önen
des Gerätes erforderlich ist.
Wenn eine Wartung oder Reparatur am geöneten Gerät unter Spannung unvermeidlich ist, darf
das nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren bzw. den
einschlägigen Vorschriften dafür vertraut ist.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquel
len getrennt wurde.
a) Sicherungswechsel
Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ
und Nennstromstärke (siehe „Technische Daten“) als Ersatz Verwendung finden.
-
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
• Ziehen Sie den Netzstecker aus der Netzsteckdose und trennen Sie die Kaltgeräteleitung vom Netzan-
schluss (4) am Gerät.
• Hebeln Sie mit einem geeigneten Schraubendreher vorsichtig den Sicherungshalter am Netzanschluss
(4) mit der defekten Sicherung heraus.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung des angegebenen Typs.
• Stecken Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig in den Netzanschluss
(4).
• Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen.
16
b) Reinigung
Trennen Sie das Gerät vor der Reinigung vom Stromversorgungsnetz und lassen Sie es abküh-
len.
Das Gerät ist wartungsfrei, önen Sie es deshalb niemals. Durch das Önen erlischt der Garantiean
spruch.
Reinigen Sie es nur mit einem weichen, trockenen Tuch oder einem Pinsel. Verwenden Sie auf keinen
Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche beschädigt werden
könnte.
Die Nebelmaschine kann äußerlich mit einem feuchten Tuch gereinigt werden. Verwenden Sie aber auf
keinen Fall aggressive Reinigungsmittel, chemische Lösungen oder Scheuermittel, da sonst die Lackierung
beschädigt werden könnte.
Benutzen Sie zur Vermeidung von Ablagerungen und Rückständen in den Nebelfluidkanälen einen spezi
ellen Nebelmaschinenreiniger. Beachten Sie dabei die Anweisungen für die Reinigungsflüssigkeit.
12. Handhabung
• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem
kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter
Umständen das Gerät zerstören.
Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griflächen aus der Netzsteckdose.
• Ziehen Sie nach der Benutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Berühren Sie das Gerät niemals im Betrieb oder kurz danach, da es sich besonders im Bereich der Ne
belaustrittsönung stark erhitzt. Es besteht Verbrennungsgefahr.
• Verwenden Sie niemals verschmutzte Nebelflüssigkeiten. Verschließen Sie den Tank und den Vorratsbe
hälter Ihrer Nebelflüssigkeit immer sofort nach dem Befüllen wieder.
• Entleeren Sie den Tank immer, bevor Sie das Gerät transportieren oder für längere Zeit nicht benutzen.
• Verwenden Sie ausschließlich Nebelflüssigkeiten auf Wasserbasis. Geeignete Nebelfluids sind unter
„Technische Daten“ aufgeführt.
-
-
-
-
17
13. Behebung von Störungen
Mit dieser Nebelmaschine haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut
wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, nachdem das Gerät eingeschaltet wurde:
• Der Netzstecker steckt nicht richtig in der Steckdose.
• Die Netzleitung steckt nicht richtig im Netzanschluss (4) des Gerätes.
• Die Netzsteckdose wird nicht mit Strom versorgt.
Es erfolgt keine Reaktion auf DMX-Befehle:
• Am DMX-Controller ist der Blackout-Modus ist aktiviert.
• Die DMX-Adresse ist falsch eingestellt.
• Die Verbindung zwischen DMX-Controller und der Nebelmaschine ist unterbrochen.
• Die DMX-Leitung ist zu lang bzw. ist Störungen ausgesetzt. Verwenden Sie eine spezielle DMX-Hochfre
quenzleitung. Versuchen Sie, die DMX-Leitung von Störquellen entfernt zu verlegen.
• Die Polarität der DMX-Anschlüsse an DMX-Controller und Nebelmaschine sind unterschiedlich.
• Probieren Sie falls möglich einen anderen DMX-Controller aus.
Während des Betriebs ist plötzlich kein Nebeln mehr möglich:
• Das Gerät heizt nach. Wenn der Nachheizvorgang abgeschlossen ist, nebelt das Gerät wieder.
• Das Gerät hat keinen Kontakt mehr zur Spannungsversorgung. Überprüfen Sie die korrekte Verbindung
und die Spannungsversorgung der Netzsteckdose.
• Der Tank ist leer, bitte auüllen.
-
Das Gerät nebelt trotz abgeschaltetem Nebelbetrieb bzw. nach dem Abschalten/Abstecken noch kurze
Zeit nach:
• Dies ist kein Defekt. Die restliche in der noch heißen Nebelaustrittsönung befindliche Nebelflüssigkeit
verdampft.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fach-
mann durchzuführen.
18
14. Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Be
stimmungen.
Entnehmen Sie die evtl. eingelegte Batterie aus der Fernbedienung und entsorgen Sie diese ge
trennt vom Produkt.
b) Batterien und Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien
und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstohaltige Batterien/Akkus sind mit den nebenstehenden Symbolen gekennzeichnet, das
auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das aus
schlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht
auf den Batterien/Akkus z.B. unter den links abgebildeten Mülltonnen-Symbolen).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Ge
meinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
-
-
-
-
19
15. Technische Daten
Betriebsspannung.............................................................. 230 V/50 Hz
Leistungsaufnahme ...........................................................800 W
Sicherung ............................................................................ F5 AL/250 V (5x20 mm)
Batterie IR-Fernbedienung ............................................... 3 V-Lithium-Knopfzelle CR2025
Vorheizdauer .......................................................................3 min ±30 s
Schussdauer ....................................................................... 6 ±1 s
Nachheizdauer ................................................................... 25 ±5 s
Tankinhalt ............................................................................ 2,5 l
Nebelleistung...................................................................... 141,6 m³/min
Nebelflüssigkeitsverbrauch ............................................. 60 ±10 ml/min
DMX-Protokoll .................................................................... DMX-512
DMX-Kanäle........................................................................ 7
geeignete Nebelflüssigkeit
Best.-Nr. 595900 (5l, normal)
Best.-Nr. 595918 (5l, heavy)
geeignete Reinigungsflüssigkeit .....................................Best.-Nr. 590298 (1l)
Anschlussleitung für Fernbedienung
Abmessungen ..................................................................... 350 x 200 x 305 mm
Masse ..................................................................................4,9 kg
............................................... Best.-Nr. 590775 (1l)
.............................. ca. 4,3 m
20
Table of Contents
Page
1. Introduction.........................................................................................................................................................22
2. Intended Use
3. Explanation of Symbols .....................................................................................................................................
4. Safety Information .............................................................................................................................................
5. Features ...............................................................................................................................................................26
6. Components and Control Elements .................................................................................................................
7. Set-Up ..................................................................................................................................................................27
8. Inserting/Replacing the Remote Control Battery .........................................................................................
9. Electric Connection ...........................................................................................................................................
a) Connection of the Remote Control ............................................................................................................
b) Connection of a DMX Controller ...............................................................................................................
c) Mains Connection .......................................................................................................................................
10. Operation .............................................................................................................................................................31
a) Commissioning .............................................................................................................................................31
b) Menu Settings ..............................................................................................................................................
c) Manual Operation ........................................................................................................................................
d) DMX mode ....................................................................................................................................................
11. Maintenance.......................................................................................................................................................35
a) Fuse Replacement .......................................................................................................................................
b) Cleaning ........................................................................................................................................................36
12. Handling ...............................................................................................................................................................36
13. Troubleshooting ..................................................................................................................................................37
14. Disposal ...............................................................................................................................................................38
a) Product ..........................................................................................................................................................38
b) Batteries and Rechargeable Batteries ....................................................................................................
15. Technical Data ....................................................................................................................................................
.......................................................................................................................................................23
23
24
26
28
29
29
29
30
31
33
33
35
38
39
21
22
1. Introduction
Dear Customer,
thank you for purchasing this product.
This product complies with the statutory national and European specifications. To maintain this status and
to ensure safe operation, you as the user must observe these operating instructions!
These operating instructions are part of this product. They contain important notes on commis-
sioning and handling. Also consider this if you pass on the product to any third party. Therefore,
retain these operating instructions for reference!
If there are any technical questions, please contact:
International: www.conrad.com/contact
United Kingdom: www.conrad-electronic.co.uk/contact
2. Intended Use
The fog machine heats an appropriately suited fog liquid to evaporating point, thus creating a fog eect. It
also produces an LED light eect.
The fog machine is controlled via the enclosed remote controls or an external DMX controller.
This product is only approved for connection to 230 V/50 Hz AC power via an earthed mains socket.
The DMX connections must only be connected to suitable DMX controllers or other devices with a DMX
connection.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be
avoided under all circumstances.
Any use other than that described above will damage this product and involves the risk of short circuit,
fire, electric shock, etc.
The entire product must not be modified or converted, and the casing must not be opened.
Observe all safety information in these operating instructions!
3. Symbols
The symbol with a lightning bolt in a triangle is used where there is a health hazard, e.g. from
electric shock. The device contains no parts that require servicing by the user. Therefore, never
open the device.
The exclamation mark indicates important notes in these operating instructions that must be
strictly observed.
This symbol indicates that the user must read these operating instructions before using the pro-
duct and observe them during operation.
This symbol indicates that the product must only be used indoors.
The arrow symbol indicates special advice and operating information.
23
24
4. Safety Information
The warranty/guarantee will expire if damage is incurred resulting from non-compliance with
these operating instructions. We do not assume liability for any consequential damage.
Nor do we assume any liability for damage to property or personal injury caused by improper
use or failure to observe the safety instructions. In such cases the warranty/guarantee is voided.
Dear Customer: The following safety information is intended not only for the protection of the
device but also for the protection of your health. Please read the following items carefully:
• Check the device for damage before using it. If the device is damaged, do not operate it and
consult an expert or our service team.
• This device is a safety class 1 product. The voltage source must be a proper mains socket
(230 V/50 Hz) of the public mains with a protective ground contact.
• For safety reasons, any unauthorized conversions and/or modifications to the product are not
permitted.
• All persons operating, installing, setting up, commissioning or servicing this device must be
trained and qualified accordingly and observe these operating instructions.
• The mains socket to which the product is connected must be easily accessible.
• Do not use the product inside of rooms or in bad ambient conditions where flammable gases,
vapours or explosive dust may be or are present! There is a danger of explosion!
• LED radiation may be dangerous if the LED beam or a reflection enters the unprotected eye.
Therefore, familiarise yourself with the statutory regulations and measures of precaution for
the operation of this kind of LED device before using the device.
• Never look straight into the light source during operation. The bright light flashes may tem
porarily impair your eyesight. Apart from this, epileptic fits may be triggered under certain
circumstances in persons sensitive to such lights. This particularly applies to epileptics.
• Never plug in or unplug the mains plug when your hands are wet.
• Make sure that the mains cable is not squeezed, bent, damaged by sharp edges or put under
mechanical stress. Avoid excessive thermal stress on the mains cable from extreme heat or
cold. Do not modify the mains cable. Otherwise the mains cable may be damaged. A damaged
mains cable can cause a deadly electric shock.
• Do not touch the mains cable if it is damaged. First, power down the respective mains socket
(e.g. via the respective circuit breaker and FI switch) and then carefully pull the mains plug
from the mains socket. Do not operate the product anymore afterwards, but take it to a specia
list workshop.
• Any devices not in use must be powered down. Pull the mains plug for this.
-
-
Loading...
