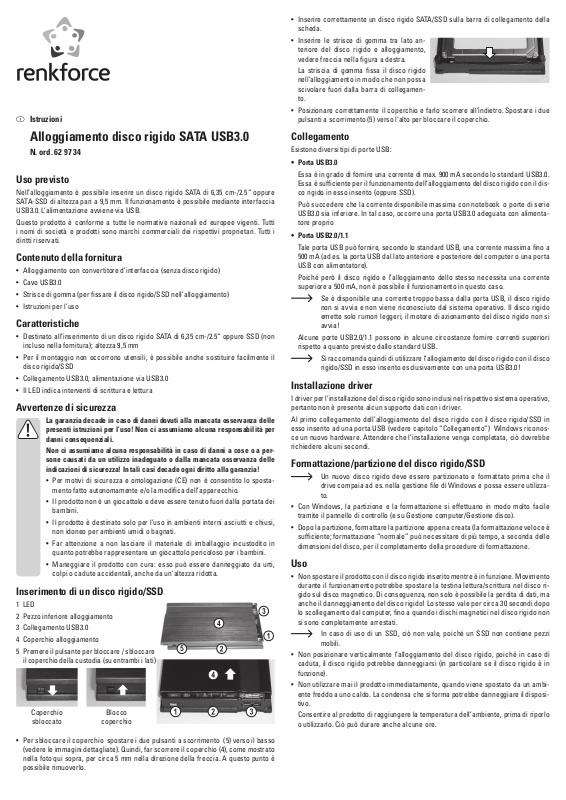

Renkforce 62 97 34 Operating Instructions [it]
I
Istruzioni
• Inserire correttamente un disco rigido SATA/SSD sulla barra di collegamento della
scheda.
• Inserire le strisce di gomma tra lato anteriore del disco rigido e alloggiamento,
vedere freccia nella figura a destra.
La striscia di gomma fissa il disco rigido
nell’alloggiamento in modo che non possa
scivolare fuori dalla barra di collegamento.
• Posizionare correttamente il coperchio e farlo scorrere all‘indietro. Spostare i due
pulsanti a scorrimento (5) verso l‘alto per bloccare il coperchio.
Alloggiamento disco rigido SATA USB3.0
N. ord. 62 97 34
Uso previsto
Nell’alloggiamento è possibile inserire un disco rigido SATA di 6,35 cm-/2.5“ oppure
SATA-SSD di altezza pari a 9,5 mm. Il funzionamento è possibile mediante interfaccia
USB3.0. L’alimentazione avviene via USB.
Questo prodotto è conforme a tutte le normative nazionali ed europee vigenti. Tutti
i nomi di società e prodotti sono marchi commerciali dei rispettivi proprietari. Tutti i
diritti riservati.
Contenuto della fornitura
• Alloggiamento con convertitore d’interfaccia (senza disco rigido)
• Cavo USB3.0
• Strisce di gomma (per fissare il disco rigido/SSD nell’alloggiamento)
• Istruzioni per l’uso
Caratteristiche
• Destinato all’inserimento di un disco rigido SATA di 6,35 cm-/2.5“ oppure SSD (non
incluso nella fornitura); altezza 9,5 mm
• Per il montaggio non occorrono utensili, è possibile anche sostituire facilmente il
disco rigido/SSD
• Collegamento USB3.0, alimentazione via USB3.0
• Il LED indica interventi di scrittura e lettura
Avvertenze di sicurezza
La garanzia decade in caso di danni dovuti alla mancata osservanza delle
Non ci assumiamo alcuna responsabilità in caso di danni a cose o a per-
• Per motivi di sicurezza e omologazione (CE) non è consentito lo sposta-
• Il prodotto non è un giocattolo e deve essere tenuto fuori dalla portata dei
• Il prodotto è destinato solo per l’uso in ambienti interni asciutti e chiusi,
• Far attenzione a non lasciare il materiale di imballaggio incustodito in
• Maneggiare il prodotto con cura: esso può essere danneggiato da urti,
Inserimento di un disco rigido/SSD
1 LED
2 Pezzo inferiore alloggiamento
3 Collegamento USB3.0
4 Coperchio alloggiamento
5 Premere il pulsante per bloccare / sbloccare
presenti istruzioni per l’uso! Non ci assumiamo alcuna responsabilità per
danni consequenziali.
sone causati da un utilizzo inadeguato o dalla mancata osservanza delle
indicazioni di sicurezza! In tali casi decade ogni diritto alla garanzia!
mento fatto autonomamente e/o la modifica dell’apparecchio.
bambini.
non idoneo per ambienti umidi o bagnati.
quanto potrebbe rappresentare un giocattolo pericoloso per i bambini.
colpi o cadute accidentali, anche da un’altezza ridotta.
5
il coperchio della custodia (su entrambi i lati)
Coperchio
sbloccato
Blocco
coperchio
Collegamento
Esistono diversi tipi di porte USB:
• Porta USB3.0
Essa è in grado di fornire una corrente di max. 900 mA secondo lo standard USB3.0.
Essa è sufficiente per il funzionamento dell’alloggiamento del disco rigido con il disco rigido in esso inserito (oppure SSD).
Può succedere che la corrente disponibile massima con notebook o porte di serie
USB3.0 sia inferiore. In tal caso, occorre una porta USB3.0 adeguata con alimentatore proprio
• Porta USB2.0/1.1
Tale porta USB può fornire, secondo lo standard USB, una corrente massima fino a
500 mA (ad es. la porta USB dal lato anteriore e posteriore del computer o una porta
USB con alimentatore).
Poiché però il disco rigido e l’alloggiamento dello stesso necessita una corrente
superiore a 500 mA, non è possibile il funzionamento in questo caso.
Se è disponibile una corrente troppo bassa dalla porta USB, il disco rigido
non si avvia e non viene riconosciuto dal sistema operativo. Il disco rigido
emette solo rumori leggeri, il motore di azionamento del disco rigido non si
avvia!
Alcune porte USB2.0/1.1 possono in alcune circostanze fornire correnti superiori
rispetto a quanto previsto dallo standard USB.
Si raccomanda quindi di utilizzare l’allogiamento del disco rigido con il disco
rigido/SSD in esso inserito esclusivamente con una porta USB3.0!
Installazione driver
I driver per l’installazione del disco rigido sono inclusi nel rispettivo sistema operativo,
pertanto non è presente alcun supporto dati con i driver.
Al primo collegamento dell’alloggiamento del disco rigido con il disco rigido/SSD in
esso inserito ad una porta USB (vedere capitolo “Collegamento“) Windows riconosce un nuovo hardware. Attendere che l’installazione venga completata, ciò dovrebbe
richiedere alcuni secondi.
Formattazione/partizione del disco rigido/SSD
Un nuovo disco rigido deve essere partizionato e formattato prima che il
drive compaia ad es. nella gestione file di Windows e possa essere utilizzato.
• Con Windows, la partizione e la formattazione si effettuano in modo molto facile
tramite il pannello di controllo (e su Gestione computer/Gestione disco).
• Dopo la partizione, formattare la partizione appena creata (la formattazione veloce è
sufficiente; formattazione “normale” può necessitare di più tempo, a seconda delle
dimensioni del disco, per il completamento della procedure di formattazione.
Uso
• Non spostare il prodotto con il disco rigido inserito mentre è in funzione. Movimento
durante il funzionamento potrebbe spostare la testina lettura/scrittura nel disco rigido sul disco magnetico. Di conseguenza, non solo è possibile la perdita di dati, ma
anche il danneggiamento del disco rigido! Lo stesso vale per circa 30 secondi dopo
lo scollegamento dal computer, fino a quando i dischi magnetici nel disco rigido non
si sono completamente arrestati.
In caso di uso di un SSD, ciò non vale, poiché un SSD non contiene pezzi
mobili.
• Non posizionare verticalmente l’alloggiamento del disco rigido, poiché in caso di
caduta, il disco rigido potrebbe danneggiarsi (in particolare se il disco rigido è in
funzione).
• Non utilizzare mai il prodotto immediatamente, quando viene spostato da un ambiente freddo a uno caldo. La condensa che si forma potrebbe danneggiare il dispositivo.
Consentire al prodotto di raggiungere la temperatura dell’ambiente, prima di riporlo
o utilizzarlo. Ciò può durare anche alcune ore.
• Per sbloccare il coperchio spostare i due pulsanti a scorrimento (5) verso il basso
(vedere le immagini dettagliate). Quindi, far scorrere il coperchio (4), come mostrato
nella foto qui sopra, per circa 5 mm nella direzione della freccia. A questo punto è
possibile rimuoverlo.
• Evitare le seguenti condizioni ambientali avverse sul sito di utilizzo o durante il trasporto:
- Bagnato o elevata umidità
- Freddo o caldo estremo, esposizione ai raggi solari diretta
- Polvere o gas infiammabili, vapori o solventi
- Vibrazioni forti, urti, impatti
- Campi magnetici forti, come ad es. in prossimità di macchine o altoparlanti
• Durante l’installazione del prodotto assicurarsi che i cavi non sano piegati o schiacciati.
Pulizia
Prima di pulire il dispositivo, staccarlo dal collegamento USB. Se un disco rigido è
inserito nell’alloggiamento, attendere almeno 30 secondi, finché i dischi magnetici del
disco rigido si fermino completamente.
Per la pulizia del prodotto, utilizzare un panno pulito, morbido e asciutto. Non utilizzare
detergenti aggressivi, ciò potrebbe causare scolorimento.
Durante la pulizia non premere eccessivamente la superficie per evitare graffi.
La polvere può essere rimossa molto facilmente utilizzando un pennello morbido e
pulito e un aspirapolvere.
Suggerimenti e avvertenze
a) USB3.0
• I dispositivi USB3.0 presentano una compatibilità discendente. Ciò significa che
possono funzionare anche con tradizionali porte USB2.0 o porte lente USB1.1, tuttavia al massimo solo ad una velocità massima di USB2.0 o USB1.1.
Poiché il disco rigido/SSD e il suo alloggiamento necessitano una corrente superio-
re a 500 mA, il funzionamento da una porta USB2.0/1.1 normalmente non è possibile
(una porta USB3.0 può fornire una corrente pari a 900 mA, che è sufficiente al funzionamento).
Nel commercio degli accessori sono disponibili i cosiddetti cavi a Y, che
impiegano contemporaneamente due porte USB per l’alimentazione di corrente (500 mA + 500 mA). In questo modo è possibile anche un esercizio da
USB2.0/1.1.
Se si impiega un cavo a Y di questo tipo, accertarsi assolutamente che il
cavo venga prima collegato alle due porte USB del computer oppure porte
USB (con alimentatore) e solo alla fine collegare il cavo all’alloggiamento
del disco rigido.
• Nel caso ideale, con USB3.0, a seconda del disco rigido nel proprio computer, del
disco rigido/SSD inserito nell’alloggiamento e del controller USB3.0 sul Main board
(oppure scheda USB3.0) sono possibili addirittura oltre 100 MByte/s!
• Per USB3.0 si raccomanda di scegliere cavi più corti possibile in modo da evitare la
riduzione della velocità di trasmissione.
Inoltre, l’uso di cavi di prolunga USB3.0 implicano che l’alimentazione di tensione/
corrente per l’alloggiamento del disco rigido non sia più sufficiente.
• Per collegare l’alloggiamento del disco rigido ad una porta USB3.0 del proprio computer, utilizzare un cavo USB3.0 (ad es. quello fornito in dotazione).
• Se l’alloggiamento del disco rigido viene collegato da una porta USB, deve supportare anche la modalità di trasmissione USB3.0, in modo da consentire la velocità
massima. Utilizzare esclusivamente porte USB3.0 con una bassa alimentazione di
corrente (ad es. da un alimentatore).
b) Aspetti generali
• Il LED si illumina in caso di alimentazione attiva oppure lampeggia in caso di interventi di scrittura e lettura.
• I dispositivi USB consentono l’inserimento e lo scollegamento durante l’esercizio.
Si noti che eventuali file potrebbero essere danneggiati o che il sistema operativo
potrebbe subire un crash se durante la trasmissione di dati (o quando si aprono dei
file da un programma) si scollega il cavo di collegamento.
In Windows, quando si collega il disco rigido (o altri supporti dati USB) generalmen-
te compare il simbolo di una freccia nella barra dei menu, con cui si può chiedere a
Windows di “staccare” il dispositivo, e quindi di interrompere la trasmissione dati in
modo da poter staccare il cavo di collegamento.
• Se nel proprio computer è stata inserita una scheda a innesto USB3.0 (ad es. se il
proprio Main board non dispone ancora di alcuna porta USB3.0), è possibile controllare se tale scheda dispone di un proprio collegamento alla corrente.
Se presente, deve essere collegato all’alimentatore del PC, altrimenti la porta
USB3.0 non funzionerà correttamente oppure fornirà troppa poca corrente per
l’esercizio dell’alloggiamento del disco rigido con il disco rigido/SSD inserito.
Smaltimento
Apparecchi elettrici ed elettronici non fanno parte dei rifiuti domestici.
Al termine del suo ciclo di vita, smaltire il prodotto in conformità alle norma-
tive vigenti in materia.
Dati tecnici
Collegamento .......................................................USB3.0
Disco rigido/SSD adatto all’inserimento ..........SATA, 6,35 cm/2.5“, altezza 9,5 mm
Dimensioni (Lu x La x H) .....................................120 x 79 x 14,5 mm
Peso .......................................................................81 g (senza cavo/disco rigido)
Questo manuale è pubblicato da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie, microfilm o memorizza-
zione in attrezzature per l‘elaborazione elettronica dei dati, senza il permesso scritto dell‘editore. È altresì vietata la riproduzione sommaria.
Questo manuale corrisponde allo stato tecnico al momento della stampa. La società si riserva il diritto di apportare modifiche in termini
di tecnologia e attrezzature.
© Copyright 2013 by Conrad Electronic SE. V2_1113_01/HD
