Autorádio BT-RSD1802K
Obj. č.: 37 42 25
Obsah
Strana
Úvod....................................................................................................................................4
Účel použití autorádia a jeho funkce (doplňující informace) .........................................4
Bezpečnostní předpisy a další důležité informace.........................................................6
Přední ovládací panel autorádia a dálkový ovladač .......................................................7
Ovládací tlačítka autorádia (dálkového ovladače) a ostatní součásti autorádia............................... 8
Ovládací tlačítka dálkového ovladače............................................................................................. 9
Montáž autorádia do automobilu....................................................................................10
Montáž rámu autorádia do šachty (zásuvky) v automobilu............................................................10
Demontáž autorádia...................................................................................................................... 12
Montáž mikrofonu............................................................................................................13

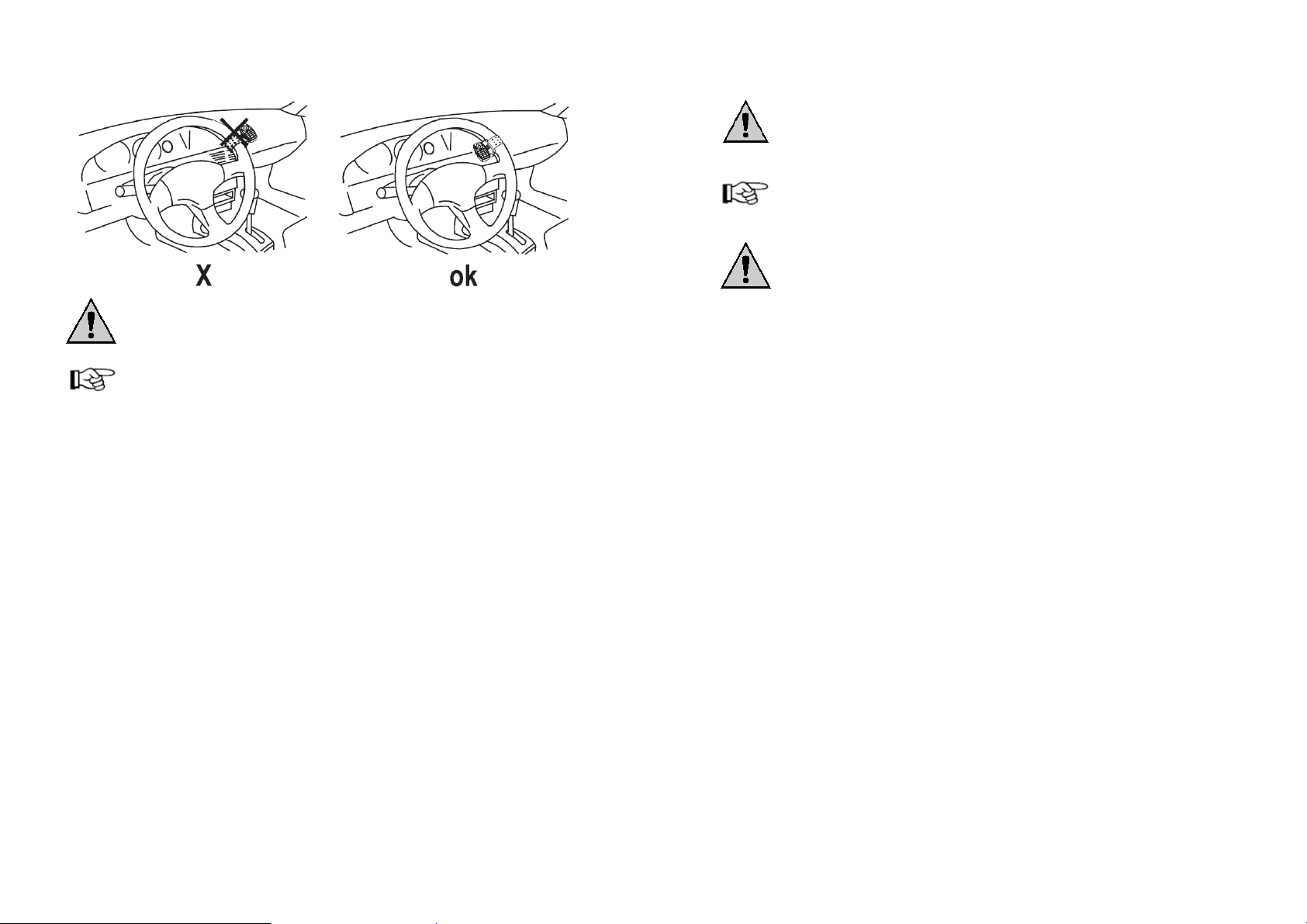

Montáž dálkového ovladače na volant v automobilu....................................................14
Demontáž dálkového ovladače.....................................................................................................15
Výměna baterie v dálkovém ovladači............................................................................................ 16
Manipulace s bateriemi................................................................................................................. 16
Několik důležitých poznámek k montáži dálkového ovladače........................................................ 17
Připojení autorádia k napájení a k ostatním zařízením.................................................18
Připojení autorádia k napájení a připojení reproduktorů................................................................ 18
Obsazení kontaktů (pinů) normovaného konektoru ISO..............................................................................18
Připojení antény k autorádiu ......................................................................................................... 20
Připojení přídavného zesilovače k autorádiu a externího zdroje zvuku.......................................... 20
Připojení ostatních zařízení k autorádiu........................................................................................ 20
Připojení mikrofonu k autorádiu .................................................................................................... 20
Uvedení autorádia do provozu (jeho základní obsluha)...............................................21
Zapnutí a vypnutí autorádia / vypnutí a opětovné zapnutí zvuku................................................... 21
Použití otočného regulátoru nastavení hlasitosti „VOLUME“ a tlačítka „SELECT“ [9]................... 21
Funkce LOUD...............................................................................................................................................21
Funkce DSP .................................................................................................................................................21
Přepínání zobrazení na displeji – funkce tlačítka „DSP / TA“ [2]................................................... 22
Režim rádia v pásmech VKV (viz funkce RDS):...........................................................................................22
Režim reprodukce z MP3 (SD/USB):...........................................................................................................22
Ruční nastavení správného času:................................................................................................................22
Funkce tlačítka „MODE / PAIR“ [19]............................................................................................. 22
Funkce tlačítka RESET (tlačítko zpětného nastavení) [7]............................................................ 22
Volba různých menu nastavení autorádia.....................................................................23
Použití tlačítka „SELECT“ a otočného regulátoru nastavení hlasitosti „VOLUME“ [9]................... 23
Zapnutí nebo vypnutí akustického signálu po stisknutí ovládacích tlačítek „BEEP“....................................23
Funkce „P-VOL“............................................................................................................................................23
Volba rozhlasových pásem „AREA“..............................................................................................................23
Zapnutí nebo vypnutí funkce ladění alternativních frekvencí „AF“ (funkce RDS).........................................23
Funkce „PTY“ (Program Type, druh vysílaného programu, funkce RDS)....................................................24
Funkce „HOUR 12H / 24H“ (volba 12- nebo 24-hodinového formátu zobrazení času)................................24
Funkce „PCLK“ (zobrazení času při vypnutém autorádiu)............................................................................24
Funkce „CON BT / DISCON BT“ (zapnutí a vypnutí funkce Bluetooth) .....................................................24
Vysílání dopravních informací „TA“ (funkce RDS) .......................................................................................25
Funkce „PI SOUND / PI MUTE“ (funkce RDS) ............................................................................................25
Funkce „RETUNE L / RETUNE S“ (funkce RDS) ........................................................................................25
Funkce „MASK DPI / MASK ALL“ (funkce RDS)..........................................................................................25
Nastavení citlivosti funkce EON (funkce RDS).............................................................................................26
Funkce „TA VOL“ (funkce RDS)...................................................................................................................26
Regionální vysílače, rozšíření funkce AF „REG ON / OFF“ (funkce RDS)...................................................26
2
Funkce RDS......................................................................................................................27
Podrobný popis funkcí RDS ...........................................................................................27
Funkce PI (Program Indicator, identifikace programu).................................................................. 27
Funkce PS (Program Service, zobrazení názvu stanice)..............................................................27
Funkce AF (Alternative Frequencies, alternativní frekvence)........................................................ 28
Funkce TP (Traffic Program, dopravní hlášení, dopravní program) ..............................................28
Funkce PTY (Program Type, druh vysílaného programu)............................................................. 28
Funkce EON (Enhanced Other Networks).................................................................................... 28
Synchronizace času CT (Clock Time, nastavení přesného času hodin rádia)............................... 28
Režim příjmu rozhlasových stanic (TUNER)..................................................................29
Funkce tlačítka „MODE / PAIR“ (volba režimu poslechu rozhlasových stanic).............................. 29
Volba frekvenčních pásem, použití tlačítka „BND / AMS“..............................................................29
Automatické uložení stanic do paměti rádia - funkce tlačítka „BND / AMS“...................................29
Způsob ladění rozhlasových stanic ...............................................................................................29
Ruční uložení naladěných rozhlasových stanic do paměti autorádia............................................. 30
Funkce TA (Traffic Announcements, dopravní hlášení, zprávy) – použití tlačítka TA....................30
Režim reprodukce nahrávek MP3 (USB a SD-MMC).....................................................31
Několik poznámek ke zvukovým formátům MP3........................................................................... 31
Paměťová média USB.................................................................................................................. 32
Paměťové karty SD / MMC / SDHC..............................................................................................32
Použití tlačítek „DIR-“ a „DIR+“.....................................................................................................33
Volba titulů (stop, nahrávek) ......................................................................................................... 33
Vyhledání určité pasáže na stopě (nahrávce)............................................................................... 33
Přerušení reprodukce nahrávky (pauza)....................................................................................... 33
Prohledání všech stop (titulů) s několikasekundovou reprodukcí.................................................. 33
Opakování přehrávání jednoho titulu (jedné nahrávky)................................................................. 33
Náhodné přehrávání titulů (nahrávek)........................................................................................... 34
Přímá volba titulů (zvukových nahrávek) MP3 podle jejich čísel.................................................... 34
Volba titulů nebo adresářů (složek) MP3 podle jejich názvů .........................................................34
Volba titulů MP3 ze struktury adresářů (složek)............................................................................ 34
Volba titulů MP3 ze zvoleného aktuálního adresáře (ze zvolené složky)....................................... 35
Popis funkcí ovládacích tlačítek na dálkovém ovladači...............................................35
Funkce Bluetooth ............................................................................................................36
Spárování autorádia s mobilním telefonem (se zařízením s funkcí Bluetooth) .............................. 36
Navázání spojení autorádia s mobilním telefonem (se zařízením s funkcí Bluetooth)...................36
Normální volání mobilním telefonem............................................................................................. 37
Přepnutí autorádia do režimu telefonování a volba telefonního čísla.............................................37
Opakování vytáčení naposledy vytočeného telefonního čísla........................................................37
Příjem příchozího hovoru..............................................................................................................37
Odmítnutí příchozího hovoru......................................................................................................... 37
Ukončení hovoru........................................................................................................................... 37
Přepínání hovoru mezi přístrojem a mobilním telefonem ..............................................................37
Funkce Audio-Streaming ..............................................................................................................38
Zdířka „AUX IN“ k připojení externích přístrojů............................................................38
Údržba a čištění autorádia..............................................................................................38
Případné závady a jejich odstranění..............................................................................39
Výměna pojistky v autorádiu..........................................................................................39
Technické údaje...............................................................................................................40
Úvod
Vážení zákazníci!
Děkujeme Vám za Vaši důvěru a za nákup tohoto našeho autorádia s mnoha užitečnými funkcemi
a s vynikajícím vybavením. Přejeme Vám mnoho pěkných zážitků při poslechu rozhlasových stanic
v pásmu velmi krátkých vln včetně střeních vln jakož i hudby nebo jiných zvukových nahrávek
z CD a MP3 přehrávačů, z kazetových magnetofonů, či z jiných paměťových médií zapojených na
vstup „AUX IN“ nebo do USB konektoru tohoto autorádia či z paměťových karet (SD nebo MMC)
s kapacitou až 16 GB.
Toto stereofonní autorádio Renkforce BT-RSD1802K, které bylo vyrobeno podle nejpřísnějších
předpisů řízení kvality a které odpovídá současnému stavu techniky, má vynikající vybavení za
poměrně nízkou cenu s pamětí pro uložení až 18 oblíbených rozhlasových stanic v pásmu VKV
(FM, UKW) a 6 rozhlasových stanic v pásmu SV (AM, MW).
Tuner (VKV) tohoto autorádia je vybaven funkcemi RDS (Radio Data System = systém pro práci
s daty = systém umožňující přenášet společně s rozhlasovým programem v pásmu VKV další
textové informace) včetně funkce PTY (Program Type = druh neboli typ vysílaného programu)
a funkcí EON (Enhanced Other Networks = systém pro zprostředkování informací o dopravě
s automatickým přepínáním rozhlasových stanic).
Toto autorádio, které je dále vybaveno zesilovačem 4 x 40 W a infračerveným dálkovým
ovladačem, Vás jistě překvapí nejen svými možnostmi, ale i sytým a čistým zvukem. Kromě toho
můžete do příslušného slotu vložit paměťovou kartu SD (SDHC) nebo MMC a poslouchat hudbu
nebo jiné zvukové nahrávky v komprimovaném zvukovém formátu MP3.
Toto platí i pro USB-port (konektor), který se nachází na předním ovládacím panelu autorádia, do
kterého můžete zapojit USB-stick (paměť flash) jakož i pro vstup „AUX IN“ k připojení externích
přístrojů se zvukovými nahrávkami, ke kterému můžete například připojit přenosný CD nebo MP3
přehrávač či přenosný kazetový magnetofon.
Toto autorádio, které dodáváme s kvalitním mikrofonem, je dále vybaveno funkcí „Bluetooth“,
která Vám umožní telefonování s mobilními telefony bez použití rukou (funkce „hands-free“).
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k montáži autorádia do
automobilu, k jeho uvedení do provozu a k obsluze. Ponechte si proto tento návod k obsluze,
abyste si jej mohli znovu kdykoliv přečíst! Jestliže výrobek prodáte nebo předáte jiným osobám,
dbejte na to, abyste jim odevzdali i tento návod k obsluze.
Účel použití autorádia a jeho funkce (doplňující informace)
Důležité upozornění! Tento návod v českém jazyce má poněkud jiné uspořádání než originální
návod k obsluze. Některé nepodstatné pasáže byly vynechány (zkráceny), některé důležité
informace jsou naopak popsány podrobněji.
Montáž tohoto autorádia můžete provést do každého automobilu, který je vybaven normovaným
otvorem (zásuvkou) pro instalaci autorádií a jiných přístrojů (na palubní desce nebo ve věži pod
palubní deskou) a napájením z autobaterie s jmenovitým napětím 12 V (s minus kontaktem na
karoserii). K reprodukci hudby a jiných nahrávek jakož i k poslechu rozhlasových stanic stačí
provést připojení rádia k již do vozidla zabudovaným reproduktorům (v případě potřeby můžete
použít i vhodný výkonný koncový zesilovač).
Používejte toto autorádio pouze k účelům, pro které je určeno, tedy k montáži do
automobilu. Jiné použití autorádia znamená zánik jakýchkoliv nároků, které by
vyplývaly ze záruky přístroje. Dříve než provedete instalaci autorádia do svého
automobilu, přečtěte si pozorně všechny informace a pokyny, které se nacházejí
v tomto návodu k obsluze.
3
4
Kromě výše uvedených funkcí je toto autorádio vybaveno další užitečnými a moderními funkcemi,
které zajišťují optimální příjem rozhlasových stanic a kvalitní reprodukci zvukových nahrávek – viz
následující přehled:
• Vysoký výkon interního zesilovače (4 x 40 W)
• Výstup k připojení výkonného externího koncového zesilovače.
• Vstup k připojení externích zvukových zdrojů (např. přenosného kazetového magnetofonu).
• Elektronické nastavení úrovně hlasitosti poslechu, hloubek a výšek. Prolínač stereofonních
kanálů (fader) a regulátor vyvážení stereofonních kanálů (balance).
• Digitální procesor k přizpůsobení zvuku různých hudebních žánrů (ekvalizér).
• Fyziologický regulátor úrovně hlasitosti (loudness).
• Tuner PLL (Phase Locked Loop) s funkcí RDS. Jedná se o zpětnovazební smyčku fázového
závěsu neboli synchronizaci fázovým závěsem, která zajišťuje přesné a stabilní naladění
frekvencí vysílačů.
• Ruční nebo automatické ladění rozhlasových stanic v obou směrech (nahoru a dolů).
• Automatické ukládání naladěných rozhlasových stanic do paměti rádia (24 pamětí).
• Alfanumerický LCD displej.
• Zobrazení informací ID3-Tag při reprodukci zvukových nahrávek ve formátu MP3.
• Nastavení správného času pomocí funkce RDS.
• Normovaný montážní materiál. Zabudovaný normovaný konektor (ISO) k připojení
reproduktorů a napájení autorádia.
Bezpečnostní předpisy a další důležité informace
Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba
dodržovat, abyste zabránili případnému poškození autorádia nebo vozidla.
Tento symbol upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují
k instalaci a k obsluze autorádia a jeho příslušenství.
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly
Dodržujte předepsané bezpečnostní předpisy výrobce vozidla. Dodržujte platné
zákonné předpisy, které se týkají bezpečnosti silničního provozu.
Z důvodů ochrany před nebezpečím úrazu elektrickým proudem nikdy toto autorádio
neotvírejte. Uvnitř přístroje se nenacházejí žádné díly nebo součásti, které byste
mohli sami opravovat. Opravy přístroje smí provádět pouze personál autorizovaných
servisů. V případě nutnosti opravy autorádia se prosím spojte se svým prodejcem,
který Vám zajistí jeho opravu v autorizovaném servisu.
Toto autorádio není žádná dětská hračka a nepatří z tohoto důvodu do rukou malých dětí. Totéž
platí i pro jiné elektronické a elektrické přístroje (spotřebiče).
Zajistěte, aby byla v okolí autorádia dostatečná cirkulace okolního vzduchu. Nevystavujte tento
přístroj příliš vysokým teplotám, přímému působení slunečních paprsků a jiných zdrojů tepla.
Nevystavujte toto autorádio přílišné vlhkosti (stříkající vodě, dešti atd.) jakož i silným otřesům
a vibracím nebo silnému mechanickému namáhání.
Silniční provoz: Nejvyšší prioritu má bezpečnost silničního provozu. Seznamte se prosím proto,
dříve než vyjedete se svým vozidlem, se všemi funkcemi ovládání tohoto autorádia. S autorádiem
manipulujte při jízdě pouze tehdy, pokud to dovolí dopravní situace. Nastavte vhodnou úroveň
hlasitosti poslechu takovým způsobem, abyste spolehlivě slyšeli výstražné signály jiných účastníků
provozu (houkačky, sirény).
Instalace autorádia: Dříve než začnete provádět montáž autorádia do svého automobilu,
proveďte odpojení autobaterie. Vypněte zapalování a odpojte černý kabel od minus (-) kontaktu
autobaterie. Počkejte minimálně 20 minut, aby nedošlo ke spuštění airbagů.
Dodržujte rovněž bezpečnostní předpisy a všechny pokyny, které jsou uvedeny v návodech
k obsluze přístrojů, které k tomuto autorádiu připojíte.
Uvnitř přístroje se nenacházejí žádné díly nebo součásti, které byste mohli sami
opravovat. Opravy přístroje smí provádět pouze personál autorizovaných servisů.
Provedete-li zásahy do vnitřního zapojení autorádia, ztratíte jakékoliv nároky, které by
jinak vyplývaly ze záruky přístroje.
Pokud si nebudete vědět rady, jak toto autorádio používat a v tomto návodu
k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka
naší technické poradny (nebo případně jiného odborníka např. v autoservisu).
5
6
Přední ovládací panel autorádia a dálkový ovladač
Ovládací tlačítka autorádia (dálkového ovladače) a ostatní součásti autorádia
Tlačítko :
1
Ladění rozhlasových stanic nahoru (vyšší frekvence) / vyhledání stop (titulů) vpřed
(reprodukce následujícího titulu) na paměťových médiích / provedení různých nastavení.
2
Tlačítko DSP / TA / :
Krátkodobé přepínání různých zobrazení na displeji autorádia / zobrazení dopravních
informací, hlášení a zpráv (RDS) / přepnutí autorádia do režimu telefonování (přepínání
telefonního hovoru mezi autorádiem a mobilním telefonem).
Displej z tekutých krystalů (LCD).
3
4 Konektor (zdířka) AUX IN: Připojení externích přístrojů (například MP3 přehrávače).
5 USB konektor: Připojení zařízení USB (například USB-sticku, paměti flash, MP3 přehrávače
s konektorem USB) se zvukovými nahrávkami ve formátu MP3.
6
Tlačítko / MUT: Zapnutí a vypnutí rádia / vypnutí zvuku.
7 Zapuštěné tlačítko „RESET“ zpětného nastavení autorádia na základní dílenské parametry.
Tlačítko :
8
Ladění rozhlasových stanic dolů (nižší frekvence) / vyhledání stop (titulů) zpět (reprodukce
předchozího titulu) na paměťových médiích / provedení různých nastavení.
9 Otočný regulátor VOLUME: Nastavení úrovně hlasitosti poslechu / tlačítko volby různých
funkcí SELECT.
Slot k zasunutí paměťových karet SD/MMC.
10
11
Tlačítko BND / AMS / :
Volba jednoho ze tří frekvenčních pásem velmi krátkých vln (F) a jednoho pásma středních
vln (MW): F1⇒ F2 ⇒ F3 ⇒ MW / prohledávání adresářů (složek) s nahrávkami ve zvukovém
formátu MP3 na paměťových médiích / ukončení telefonního hovoru (položení sluchátka) /
vymazání zadávaného telefonního čísla.
12 Tlačítko PAU (PAUSE):
Přerušení (zastavení, pauza) reprodukce zvukových nahrávek na paměťových médiích (MP3)
a pokračování reprodukce.
13 Tlačítko SCN (SCAN):
Prohledání všech stop (titulů) na paměťových médiích (MP3) s několikasekundovou
reprodukcí začátku každého titulu (cca 10 sekund).
Tlačítko RPT (REPEAT):
14
Opakované přehrávání jednoho titulu (MP3).
Tlačítka 1 až 6:
15
Tlačítka předvoleb rozhlasových stanic (frekvencí) uložených do vnitřní paměti autorádia.
Tlačítko „SHF“ (SHUFFLE):
16
Funkce náhodného výběru titulů (MP3) s jejich následnou reprodukcí.
17
Tlačítko DIR–:
Listování v adresářích (ve složkách zvukových nahrávek ve formátu MP3) na paměťových
médiích směrem dolů.
7
8
18
Tlačítko DIR+:
Listování v adresářích (ve složkách zvukových nahrávek ve formátu MP3) na paměťových
médiích směrem nahoru.
19 Tlačítko MODE / PAIR:
Přepínání mezi různými režimy reprodukce: TUNER (zapnutí rádia, tuneru) ⇒ USB
(reprodukce z USB-sticku, z paměti flash) ⇒ SD-MMC (reprodukce z paměťové karty) ⇒
AUX (reprodukce z externího přístroje, například z MP3 přehrávače). Spárování mobilního
telefonu (zařízení Bluetooth) s autorádiem
Ovládací tlačítka dálkového ovladače
Poznámka:
Tlačítka označená číslicemi „0“ až „9“, hvězdičkou „*“ [23] a dvojitým křížkem „####“ [27] slouží
v režimu telefonování (hands-free) k vytáčení telefonních čísel.
Tlačítko / BAND / LOU:
20
Ukončení telefonního hovoru (položení sluchátka) / volba jednoho ze tří frekvenčních pásem
velmi krátkých vln (F) a jednoho pásma středních vln (MW): F1⇒ F2 ⇒ F3 ⇒ MW /
nastavení fyziologického regulátoru úrovně hlasitosti (loudness).
Tlačítko AF / MON / 7:
21
Zapnutí nebo vypnutí funkce alternativních frekvencí (automatické přepínání vysílačů při
slabém signálu, přepínání vysílání stanic se stejným identifikačním kódem PI) / přepínání
mezi monofonním a stereofonním zvukem v režimu příjmu rozhlasových stanic. Viz též
poznámka uvedená výše.
Tlačítko EQ / TA / 8:
22
Zapnutí funkce digitálního ekvalizéru (DSP) / dopravní informace, hlášení, zprávy (RDS).
Viz též poznámka uvedená výše.
Tlačítko * / <<<<<<<<:
23
Stejná funkce jako tlačítko [8] na autorádiu. Viz též poznámka uvedená výše.
Tlačítko DISP / 0:
24
Přepínání zobrazení na displeji autorádia (stejná funkce jako tlačítko DSP [2] na autorádiu).
Viz též poznámka uvedená výše.
Montáž autorádia do automobilu
Instalaci (montáž) tohoto autorádia můžete provést v normálním případě do každého osobního
automobilu (případně i do nákladního), který je vybaven normovanou zásuvku (otvorem, šachtou)
s rozměry 182 x 53 mm pro montáž autorádií a jiných přístrojů a dále autobaterií (akumulátorem)
s jmenovitým napětím 12 V. Alternativně můžete k montáži tohoto rádia použít i konzolu (věž).
Pokud si nebudete vědět rady, jakým způsobem provést montáž tohoto autorádia do svého
automobilu, požádejte o jeho instalaci příslušný servis (autoopravnu).
U nákladních automobilů s autobaterií s jmenovitým stejnosměrným napětím 24 V budete muset
použít vhodný měnič napětí 24 V ⇒ 12 V.
Dříve než začnete provádět montáž autorádia do svého automobilu, proveďte odpojení
autobaterie. Vypněte zapalování a odpojte černý (nebo modrý) kabel od minus (–) kontaktu
autobaterie. Počkejte minimálně 20 minut, aby nedošlo ke spuštění airbagů.
Zvolte pro montáž tohoto autorádia ve svém vozidle takové místo, které v žádném případě
neovlivní negativně bezpečnost a provozuschopnost automobilu a odkud jej budete moci snadno
ovládat. Nevystavujte toto autorádio příliš vysokým teplotám (přímému slunečnímu záření nebo
horkému vzduchu topení), působení prachu, nečistotám a silným otřesům nebo vibracím.
K instalaci autorádia použijte přiložený montážní materiál.
Toto autorádio se svým zesilovačem je dimenzováno k připojení reproduktorů s minimální
impedancí 4 Ω. Použití reproduktorů s nižší impedancí může způsobit zkreslení zvuku nebo za
určitých okolností i poškození koncového zesilovače autorádia.
Dodržujte rovněž bezpečnostní předpisy a všechny pokyny, které jsou uvedeny v návodech
k obsluze přístrojů, které k tomuto autorádiu připojíte.
Dříve než začnete vyvrtávat potřebné otvory nebo provádět výřezy v plechu karoserie
automobilu, zkontrolujte, zda se v příslušném prostoru za karosérií nenacházejí
žádné elektrické kabely nebo jiná vedení, jejichž poškození by mohlo způsobit zkrat
nebo jiné škody na vozidle.
Montáž rámu autorádia do šachty (zásuvky) v automobilu
Tlačítko :
25
Přepnutí autorádia do režimu telefonování bez použití rukou (příjem telefonního hovoru,
zvednutí telefonního sluchátka)
26 Tlačítko PTY / 9:
Funkce RDS. Volba druhu programu rozhlasové stanice (hudba, mluvené slovo atd.).
Viz též poznámka uvedená výše.
Tlačítko #### / >>>>>>>>:
27
Stejná funkce jako tlačítko [1] na autorádiu. Viz též poznámka uvedená výše.
Tlačítko (+):
28
Zvýšení úrovně hlasitosti poslechu.
Tlačítko (–):
29
Snížení úrovně hlasitosti poslechu.
9
1. Zasuňte oba přiložené nástroje (klíče) na vysunutí autorádia do příslušných otvorů (štěrbin)
na obou stranách montážního rámu (viz označení 1 na výše uvedeném vyobrazení).
Stáhněte opatrně tento montážní rám směrem dozadu s autorádia (viz označení 2 na výše
uvedeném vyobrazení).
10
2. Zasuňte montážní rám autorádia do normovaného otvoru (zásuvky) v automobilu.
Aby bylo autorádio pevně přichyceno (aby nemohlo vibrovat a viklat se), zajistěte jej pomocí
šroubku na jeho zadní straně. Mnohé modely vozů jsou tímto zajištěním již vybaveny. Pokud ne,
pak připevněte přiloženou lištu s otvory na zadní stranu autorádia pomocí šroubku, pérové
podložky a matice. Tuto lištu můžete poté ohnout (rukou) a přišroubovat ji pomocí samořezného
šroubku s podložkou ke karosérii vozu (viz následující vyobrazení). Toto opatření slouží současně
jako uzemnění autorádia.
3. Ohněte (přihněte) poté pomocí vhodného plochého šroubováku kovové příchytky
v montážním rámu takovým způsobem, aby byl montážní rám pevně zajištěn v normované
zásuvce palubní desky (nebo ve věži pod palubní deskou).
4. Po provedení připojení kabelů zasuňte do montážního rámu autorádio, toto rádio musí do
tohoto rámu pevně zaskočit. Dejte přitom pozor na to, abyste nezmáčkli (neohnuli) žádné
propojovací kabely nebo je jinak nepoškodili.
0
11
Demontáž autorádia
• Zasuňte oba přiložené nástroje (klíče) na vysunutí rádia do příslušných otvorů (štěrbin)
na obou stranách montážního rámu.
• Vyšroubujte zajišťovací šroubek na zadní straně autorádia.
• Vytáhněte rádio opatrně z montážního rámu a odpojte od něj normovaný konektor ISO, anténu
a ostatní kabely (připojený externí přístroj nebo zesilovač).
12
Montáž mikrofonu
(viz obr. 1).
Tento mikrofon můžete připevnit na protisluneční clonu, na kryt (na obložení) sloupku řízení nebo
na jiné vhodné místo uvnitř automobilu. K připevnění mikrofonu použijte jeho rozvírací příchytku
(klips). Poté protáhněte kabel s konektorem tohoto mikrofonu do prostoru montáže autorádia.
Montáž dálkového ovladače na volant v automobilu
Vyšroubujte dva šroubky [E] z držáku dálkového ovladače [D] (viz obr. 3).
1.
Vyrovnejte do normální polohy volant [C]. Přiložte na vnitřní část volantu [C] příchytku
držáku dálkového ovladače [A]. Omotejte okolo volantu pryžový pás [B] a zajistěte jej pevně
otvory a zarážkami (výstupky) v příchytce držáku dálkového ovladače [A]
Dálkový ovladač se nesmí při jízdě na volantu posunovat.
2.
V případě potřeby odřízněte (odstřihněte) přečnívající část pryžového pásu [B] (viz obr. 2).
3.
Přišroubujte opět dvěma šroubky [E] držák dálkového ovladače [D] k jeho příchytce [A]
na volantu (viz obr. 3 a 1).
13
14
Výměna baterie v dálkovém ovladači
Jakmile přestane autorádio reagovat na povely vysílané z dálkového ovladače, proveďte
v dálkovém ovladači výměnu baterie. Vyndejte výše uvedeným způsobem dálkový ovladač z jeho
držáku (viz předcházející odstavec „Demontáž dálkového ovladače“).
4.
Nasuňte dálkový ovladač na jeho držák [D] (viz obr. 4 a 5).
Demontáž dálkového ovladače
Stiskněte na držáku dálkového ovladače zajišťovací páčku [F] a vysuňte směrem nahoru dálkový
ovladač z jeho držáku (viz obr. 6).
Otevřete podle výše uvedeného vyobrazení kryt bateriového pouzdra a vyndejte z dálkového
ovladače vybitou baterii.
Vložte do otevřeného dálkového ovladače jednu novou knoflíkovou lithiovou baterii. Jedná se
o typ „CR 2025“ s jmenovitým napětím 3 V. Plus kontakt této baterie musí směřovat nahoru
(k zadní straně dálkového ovladače). Poté uzavřete opět kryt bateriového pouzdra (po zpětném
zasunutí musí tento kryt do dálkového ovladače slyšitelně zaskočit).
Manipulace s bateriemi
Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo
domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do
rukou malých dětí!
V dálkovém ovladači nikdy nenechávejte vybitou baterii, protože i baterie s ochranou proti
vytečení mohou zkorodovat, čímž se mohou uvolnit chemikálie, které by mohly ohrozit
Vaše zdraví nebo poškodit bateriové pouzdro nebo dálkový ovladač. Vyteklé nebo jinak
poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte
vhodné ochranné rukavice! Dejte pozor na to, že baterie nesmějí být zkratovány,
odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
15
16
Několik důležitých poznámek k montáži dálkového ovladače
případě neovlivní negativně bezpečnost a provozuschopnost automobilu a na kterém
)
Dálkový ovladač nesmí být umístěn ve vozidle na takovém místě, kde by omezoval
spuštění (aktivaci) airbagů. K volantu připevněný dálkový ovladač autorádia nesmí
bránit řízení vozidla jakož i ovládání jiných zařízení vozidla. Z tohoto důvodu
připevněte dálkový ovladač na vnitřní stranu volantu (viz vyobrazení výše).
Na zadní (spodní) straně dálkového ovladače se nacházejí infračervené diody, které
vysílají do autorádia ovládací povely. Zadní strana dálkového ovladače musí být
z tohoto důvodu stále nasměrována na přední ovládací panel autorádia.
Pokud nebude autorádio přijímat ovládací povely z dálkového ovladače, zvolte pro
jeho konečnou montáž ve vozidle jiné vhodné místo mimo volant, které v žádném
budete moci dálkový ovladač snadno ovládat.
Připojení autorádia k napájení a k ostatním zařízením
Z bezpečnostních důvodů svěřte tyto práce raději odborníkům. Dodržujte předepsané
bezpečnostní předpisy výrobce vozidla. Dodržujte platné zákonné předpisy, které se
týkají bezpečnosti silničního provozu.
Z důvodů ochrany proti zkratu odpojte před montáží tohoto autorádia minus (–
kontakt autobaterie.
Po odpojení minus svorky autobaterie může dojít ke ztrátě údajů, které jsou uloženy
v paměti některých elektronických zařízení v automobilu (hodiny, palubní počítač
atd.). V tomto případě proveďte zpětná nastavení těchto zařízení a přístrojů podle
příslušných návodů k obsluze.
Nesprávně provedená propojení mohou způsobit zkrat a tím i vznik požáru kabelů,
dále může dojít k aktivaci airbagů, k poškození elektronických zařízení vozu nebo
může toto způsobit nesprávnou funkci či výpadek bezpečnostních a ovládacích
zařízení vozu (ukazatelů směru jízdy, brzdových světel, houkačky, zapalování,
osvětlení vozu a jiných elektrických nebo elektronických zařízení automobilu).
Ke kontrole napětí nepoužívejte žádné žárovkové zkoušečky (zkušební svítilny), nýbrž pouze
diodové zkoušečky nebo vhodný voltmetr (digitální multimetr). Žárovkové zkoušečky odebírají
poměrně vysoký proud a mohly by ovlivnit nebo poškodit elektronická zařízení automobilu.
Kabely procházející plechem (karoserií) opatřete vhodnými pryžovými kabelovými průchodkami,
aby nemohlo dojít k prodření jejich izolace a tím k případnému zkratu. Dejte rovněž pozor na to,
abyste tyto kabely nezmáčkli nebo nepoškodili o ostré hrany.
K připojení reproduktorů použijte vhodné stíněné kabely. Tyto kabely bývají většinou speciálně
označeny. Někteří výrobci reproduktorů označují kabel, který má být připojen k plus (+) kontaktu
reproduktoru, barevným proužkem. U jiných výrobců bývá tento kabel vroubkovaný a kabel, který
se připojuje k minus (–) kontaktu reproduktoru, bývá naopak hladký.
Zesilovač tohoto rádia je dimenzován na použití reproduktorů s minimální impedancí 4 Ω.
Nepřipojujte k tomuto autorádiu v žádném případě reproduktory s nižší impedancí.
Připojení autorádia k napájení a připojení reproduktorů
Odpojte černý kabel od minus (–) kontaktu autobaterie. Počkejte minimálně 20 minut, aby nedošlo
k náhodnému spuštění airbagů.
Obsazení kontaktů (pinů) normovaného konektoru ISO
Porovnejte toto obsazení (viz následující vyobrazení) s obsazením konektoru ve svém automobilu
(tato obsazení mohou být u některých typů automobilů odlišná). Toto se týká hlavně kabelu
napájení ze skříňky zapalování (A7, červený) a plus kontaktu autobaterie (A4, žlutý), které jsou
u některých značek automobilů zapojeny obráceně.
Pokud nebude Váš vůz vybaven normovaným kabelem (zástrčkou, zásuvkou, konektorem) ISO
a bude vybaven speciální zástrčkou k připojení autorádia, pak použijte k propojení vhodný kabel
s adaptérem (například univerzální adaptér ISO s kabelem), který obdržíte ve specializovaném
obchodě s elektrickými potřebami (s autopotřebami) nebo případně ve specializované autodílně
(firma Conrad dodává vhodný adaptér se 2 konektory pod obj. č.: 32 04 80 nebo se 2 spojkami
pod obj. č.: 32 04 71). Tento univerzální kabelový adaptér ISO je vybaven koncovkou ISO, ke
které můžete toto autorádio připojit. Druhý konec tohoto kabelu má odizolované svazky vodičů.
17
18
PIN Funkce Barva vodiče (kabelu)
+ 12 V (baterie) Žlutá
A 4
Výstup pro ovládání antény autorádia / zesilovače Modrá
A 5
+ 12 V (napájení, například ze skříňky zapalování) Červená
A 7
- 12 V (uzemnění, kostra) Černá
A 8
Pravý zadní reproduktor (+) Fialová
B 1
Pravý zadní reproduktor (-) Fialová / černá
B 2
Pravý přední reproduktor (+) Šedá
B 3
Pravý přední reproduktor (-) Šedá / černá
B 4
Levý přední reproduktor (+) Bílá
B 5
Levý přední reproduktor (-) Bílá / černá
B 6
Levý zadní reproduktor (+) Zelená
B 7
Levý zadní reproduktor (-) Zelená / černá
B 8
Červený vodič (kontakt A7 normovaného konektoru ISO) propojte s napájením (+ 12 V) ze
zapalování (svorka č. 15).
Žlutý vodič (kontakt A4 konektoru ISO) propojte s napájením (+ 12 V) z autobaterie (svorka č. 30).
Toto připojení slouží k zachování uložených nastavení v paměti autorádia.
Při práci s propojovacími kabely a při připojování ke svorkám dejte pozor na standardní
elektrické zapojení automobilů:
Svorka č. 30: Přímé spojení s (+) kontaktem autobaterie
Svorka č. 15: Svorka spínací skříňky zapalovaní (+ 12 V)
Svorka č. 31: Kostra, uzemnění = (-) kontakt autobaterie
Modrý vodič (kontakt A5 konektoru ISO) má na svém výstupu při zapnutém autorádiu
stejnosměrné napětí + 12 V. Tento kontakt slouží k napájení elektricky ovládané antény
a k zapínání k autorádiu připojeného externího zesilovače.
Černý vodič (kontakt A8 konektoru ISO - 12 V) propojte například se svorkou č. 31 skříňky
zapalování nebo opatřete tento černý kabel vhodným kabelovým očkem a přišroubujte toto očko
vhodným šroubkem s podložkou přímo ke karoserii vozidla.
Upozornění:
Pokud připojíte napájení autorádia přímo k plus (+) kontaktu autobaterie a rádio zapomenete
vypnout, může dojít po určitém čase k vybití autobaterie (z bezpečnostních důvodů opatřete takto
provedené připojení raději zvláštním vypínačem). Z tohoto důvodu (pokud to bude možné) připojte
napájení autorádia ke spínací skříňce zapalování v automobilu. Napájení autorádia bude v tomto
případě zapnuto až po otočení klíčkem ve skříňce zapalování.
Připojení antény k autorádiu
Do příslušné zdířky na zadní straně autorádia (vedle konektorů cinch LINE OUT) zapojte konektor
kabelu antény. Pokud bude Vaše vozidlo vybaveno jiným anténním konektorem, pak použijte
k tomuto účelu vhodný adaptér (např. obj. č.: 32 32 84).
Připojení přídavného zesilovače k autorádiu a externího zdroje zvuku
Konektory RCA (cinch):
Výstup LINE OUT stereofonního signálu s nízkou úrovní.
K tomuto výstupu můžete připojit přídavný výkonný koncový zesilovač pomocí kabelů opatřených
koncovkami (konektory) cinch.
Červený konektor = pravý stereofonní kanál
Bílý konektor = levý stereofonní kanál
Důležité upozornění: Aby nedocházelo ke zkreslování zvuku, použijte k připojení reproduktorů
a externích přístrojů (zesilovače atd.) pouze kvalitní stíněné koaxiální kabely s vhodnou délkou.
Připojení ostatních zařízení k autorádiu
Do zdířky AUX IN [4] na předním panelu autorádia můžete připojit konektor (jack) kabelu externího
zvukového přístroje, například z přenosného kazetového magnetofonu (walkmanu), z přenosného
CD přehrávače (discmanu), z MP3 přehrávače atd., a to z jejich výstupu audio nebo z jejich
výstupu (konektoru) k připojení stereofonních sluchátek.
Do zásuvky USB [5] na předním panelu autorádia, která je označena symbolem , můžete
připojit konektor (zástrčku) zařízení USB se zvukovými nahrávkami ve formátu MP3 (například
USB-stick, paměť flash, MP3 přehrávač s konektorem USB atd.).
Připojení mikrofonu k autorádiu
Spojte zástrčku (konektor) kabelu mikrofonu se spojkou černého kabelu, který se nachází
na zadní straně autorádia.
Po provedení všech propojení zkontrolujte ještě jednou správnost těchto propojení a poté připojte
opět svorku černého (nebo modrého) kabelu k minus (–) kontaktu autobaterie.
19
20
Uvedení autorádia do provozu (jeho základní obsluha)
V této kapitole popisujeme použití ovládacích tlačítek na předním panelu autorádia. Popis funkcí
ovládacích tlačítek na dálkovém ovladači naleznete v kapitole „Popis funkcí ovládacích tlačítek
na dálkovém ovladači“.
Zapnutí a vypnutí autorádia / vypnutí a opětovné zapnutí zvuku
Po zapnutí zapalování automobilu (po připojení napájení autorádia) zapnete autorádio krátkým
stisknutím tlačítka / MUT [6] na ovládacím panelu autorádia. Bude-li autorádio zapnuté, pak
dalším krátkým stisknutím tohoto tlačítka vypnete nebo opět zapnete zvuk.
Vypnutí autorádia provedete dlouhým stisknutím tohoto tlačítka.
Vypnete-li autorádio nebo jeho napájení (vypnutím zapalování), pak po jeho opětovném zapnutí se
rádio automaticky přepne do předtím zvoleného režimu provozu (pokud to bude možné – viz dále)
s předtím nastavenou úrovní hlasitosti poslechu.
Toto autorádio lze zapnout stisknutím jakéhokoliv jiného ovládacího tlačítka.
Použití otočného regulátoru nastavení hlasitosti „VOLUME“ a tlačítka „SELECT“ [[
