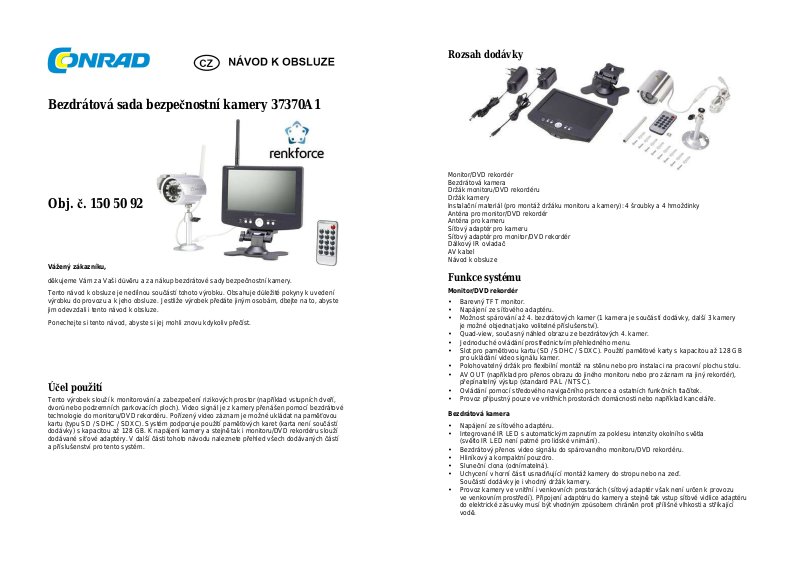

Renkforce 37370A1 Operating Instructions [cs]

Bezdrátová sada bezpečnostní kamery 37370A1

Obj. č. 150 50 92

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup bezdrátové sady bezpečnostní kamery.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení

výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

Účel použití

Tento výrobek slouží k monitorování a zabezpečení rizikových prostor (například vstupních dveří,
dvorů nebo podzemních parkovacích ploch). Video signál je z kamery přenášen pomocí bezdrátové
technologie do monitoru/DVD rekordéru. Pořízený video záznam je možné ukládat na paměťovou
kartu (typu SD / SDHC / SDXC). Systém podporuje použití paměťových karet (karta není součástí
dodávky) s kapacitou až 128 GB. K napájení kamery a stejně tak i monitoru/DVD rekordéru slouží
dodávané síťové adaptéry. V další části tohoto návodu naleznete přehled všech dodávaných částí
a příslušenství pro tento systém.

Rozsah dodávky

Monitor/DVD rekordér
Bezdrátová kamera
Držák monitoru/DVD rekordéru
Držák kamery
Instalační materiál (pro montáž držáku monitoru a kamery): 4 šroubky a 4 hmoždinky
Anténa pro monitor/DVD rekordér
Anténa pro kameru
Síťový adaptér pro kameru
Síťový adaptér pro monitor/DVD rekordér
Dálkový IR ovladač
AV kabel
Návod k obsluze

Funkce systému

Monitor/DVD rekordér

• Barevný TFT monitor.

• Napájení ze síťového adaptéru.

• Možnost spárování až 4. bezdrátových kamer (1 kamera je součástí dodávky, další 3 kamery

je možné objednat jako volitelné příslušenství).

• Quad-view, současný náhled obrazu ze bezdrátových 4. kamer.

• Jednoduché ovládání prostřednictvím přehledného menu.

• Slot pro paměťovou kartu (SD / SDHC / SDXC). Použití paměťové karty s kapacitou až 128 GB

pro ukládání video signálu kamer.

• Polohovatelný držák pro flexibilní montáž na stěnu nebo pro instalaci na pracovní plochu stolu.

• AV OUT (například pro přenos obrazu do jiného monitoru nebo pro záznam na jiný rekordér),

přepínatelný výstup (standard PAL / NTSC).

• Ovládání pomocí středového navigačního prstence a ostatních funkčních tlačítek.

• Provoz přípustný pouze ve vnitřních prostorách domácnosti nebo například kanceláře.

Bezdrátová kamera

• Napájení ze síťového adaptéru.

• Integrované IR LED s automatickým zapnutím za poklesu intenzity okolního světla

(světlo IR LED není patrné pro lidské vnímání).

• Bezdrátový přenos video signálu do spárovaného monitoru/DVD rekordéru.

• Hliníkový a kompaktní pouzdro.

• Sluneční clona (odnímatelná).

• Uchycení v horní části usnadňující montáž kamery do stropu nebo na zeď.

Součástí dodávky je i vhodný držák kamery.

• Provoz kamery ve vnitřní i venkovních prostorách (síťový adaptér však není určen k provozu
ve venkovním prostředí). Připojení adaptéru do kamery a stejně tak vstup síťové vidlice adaptéru
do elektrické zásuvky musí být vhodným způsobem chráněn proti přílišné vlhkosti a stříkající
vodě.

Důležitá bezpečnostní opatření

Zacházejte se všemi součástmi tohoto systému vždy velmi opatrně. Nevystavujte je pádu, vibracím
ani mechanické zátěži. Pakliže zaznamenáte viditelná poškození některých částí systému, okamžitě
zamezte jeho dalšímu použití a ponechejte jej opravit v nejbližším autorizovaném servisu.
Bezpečný provoz výrobku již není možné zaručit v případě, že systém je viditelně poškozen,
správně nefunguje nebo byl dlouhodobě vystaven nepříznivým podmínkám během jeho uskladnění
nebo přepravy. V případě, že přemístíte některé části systému (zejména monitor/DVD rekordér)
z chladnějších prostor do teplejší místnosti, vyčkejte předtím, než jej uvedete do provozu dostatečně
dlouhou dobu, dokud nedojde k jeho nezbytné aklimatizaci. To však může v některých případech trvat
i několik hodin. Při okamžitém uvedení systému do provozu tak může dojít v důsledku vlhkosti
kondenzované uvnitř ke zkratu, požáru nebo úrazu elektrickým proudem! Síťový adaptér nikdy
nevystavujte vlhkosti ani stříkající vodě! V opačném případě hrozí riziko zásahu obsluhy elektrickým
proudem! Nikdy neponechávejte volně ležet obalový materiál. Obaly a fólie z umělých hmot se mohou
stát nebezpečnou hračkou pro děti nebo domácí zvířata! Při použití tohoto systému v komerčních
nebo průmyslových institucích dbejte na dodržování všech platných bezpečnostních předpisů na
úseku bezpečnosti práce a dalších souvisejících předpisů. Zajistěte v takových případech provoz
tohoto systému prostřednictvím odpovědné osoby, která je seznámena se všemi pokyny uvedenými
v tomto návodu k obsluze a je si vědoma všech možných rizik spojených s používáním tohoto
systému.

Pokyny k provozu síťového adaptéru

Zabraňte použití určitého síťového adaptéru s jinou částí systému. Větší síťový adaptér (s výstupem
12 V DC / 1,25 A) je určený k napájení monitoru/DVD rekordéru. Menší síťový adaptér (s výstupem
5 V DC / 1 A) slouží pro napájení bezdrátové kamery. Oba síťové adaptéry splňují požadavky třídy
krytí II (dvojitá nebo zesílená izolace). Síťový adaptér připojte pouze do řádně instalované
a uzemněné elektrické zásuvky. Použitou elektrickou zásuvku ponechejte po celou dobu provozu
systému neustále snadno přístupnou. Síťové adaptéry v žádném případě nesmí přijít do kontaktu
s vodou nebo vlhkostí. Používejte je proto výhradně ve vnitřních a suchých prostorách.
Při odpojování síťového adaptéru ze zásuvky nikdy netahejte za samotný kabel.
Vždy uchopte adaptér za jeho pouzdro a opatrně jej poté vytáhněte ze zásuvky.
Zabraňte mechanickému poškození adaptéru nebo jeho přívodního kabelu.
Nevystavujte jej proto nikdy blízkosti ostrých hran nebo horkých předmětů. Při poškození síťového
adaptéru hrozí vysoké riziko úrazu po zásahu elektrickým proudem! Pakliže zaznamenáte jakákoliv
viditelná poškození adaptéru, vypněte vždy jako první příslušný elektrickým obvod prostřednictvím
pojistky nebo jističe a teprve poté odpojte samotný adaptér ze zásuvky. K provozu tohoto systému
používejte výhradně dodávané síťové adaptéry!

Monitor/DVD rekordér

Tento monitor/DVD rekordér používejte výhradně ve vnitřních a suchých prostorách domácnosti
nebo například kanceláře. Nevystavujte jej nikdy zdrojům extrémních teplot, dopadům přímých
slunečních paprsků ani vlhkosti nebo stříkající vodě. V opačném případě může dojít k jeho
nevratnému poškození. Nikdy nezakrývejte ventilační otvory na monitoru. Instalujte jej pouze
na stabilním a vodorovném povrchu (například na desce pracovního stolu). Při jeho umístění
na nábytek raději použijte vhodnou ochrannou podložku. Zabráníte tím možným barevným změnám
popřípadě mechanickému poškození povrchu nábytku. Tento monitor má velmi citlivý displej.
Nikdy při obsluze a čištění monitoru nevyvíjejte extrémní tlak. Zabráníte tak jeho mechanickému
poškození (poškrábání nebo prasknutí). Na poškození displeje v důsledku mechanického poškození
se nevztahuje záruka.

Bezdrátová kamera

Dodávaná bezdrátová kamera je určena k provozu ve vnitřních prostorách a stejně tak i ve venkovním
prostředí. Přesto nikdy kameru neprovozujte trvale ponořenou do vody a jiných kapalin.
V opačném případě může dojít k jejímu nevratnému poškození! Kameru nevystavujte extrémním
teplotám, intenzivním vibracím, pádu ani mechanické zátěži. Vstup pro připojení síťového adaptéru
je vybaven ochranou před vniknutím vlhkosti. Přesto tento konektor nevystavujte přílišné vlhkosti ani
vodě. Doporučujeme proto kameru instalovat nejlépe do zastřešených prostor.
Síťový adaptér je určený výhradně k provozu ve vnitřních a suchých prostorách.

V žádném případě nesmí adaptér přijít do kontaktu s vodou nebo vlhkostí. V opačném případě
hrozí riziko zkratu, požáru nebo úrazu po zásahu elektrickým proudem! Zabraňte extrémnímu ohybu,
deformaci nebo mechanickému poškození přívodního kabelu. Nepoužívejte tuto kameru pro dohled
nad dětmi a jinými osobami! Celý systém slouží pouze jako podpora pro sledování kritických oblastí.
Kameru nikdy neinstalujte do blízkosti různých zdrojů světla (například osvětlení garáže a dvorů)
a nevystavujte kameru dopadům přímých slunečních paprsků. V opačném případě může dojít
k přeexponování obrazu, který se tak stane zcela nepoužitelným. Zároveň přitom může dojít
k nevratnému poškození obrazového senzoru uvnitř kamery!

Popis a ovládací prvky

Monitor/DVD rekordér

1 – Anténa
2 – AV Output
3 – Vstup pro připojení zdroje napájení (dodávaný síťový adaptér 12 V DC / 1,25 A)
4 – IR senzor pro příjem příkazů dálkového ovladače
5 – MENU Vstup / Opuštění hlavní nabídky nebo submenu
6 – REC Spuštění nebo ukončení záznamu
7 – ►II – PLAY / PAUSE Přehrávání nebo pozastavení přehrávání záznamu
8 – Navigační tlačítka pro pohyb v menu a nastavení různých parametrů
9 – QUAD Přepnutí na aktuální přenos ze všech připojených kanálů (až 4. bezdrátových kamer)
10 – TV-OUT Funkce pro přepínání interního a externího monitoru
11 – Power LED Provozní kontrolka
12 – Port Mini-USB (pouze pro servisní účely, například aktualizace software)
13 – LC displej
14 – Slot pro paměťovou kartu (SD, SDHC, SDXC)

Bezdrátová kamera

15 – Vstup pro instalaci držáku (montáž kamery na strop)
16 – Odnímatelná sluneční clona
17 – Objektiv kamery
18 – IR LED
19 – Držák kamery (s otvorem pro kabel)
20 – Anténa
21 – Kryt s tlačítkem pro spárování (toto tlačítko slouží
pro spárování kamery s monitorem/DVD rekordérem)
a mikrofon
22 – Konektor pro připojení síťového adaptéru
(s výstupem 5 V DC / 1 A)

Dálkový ovladač

CH1, CH2, CH3, CH4 – Tlačítka pro přepínání mezi jednotlivými
video kanály připojených kamer
QUAD – Přepnutí na současné zobrazení video kanálů všech
připojených bezdrátových kamer
AUTO – bez funkce
REC/STOP – Spuštění nebo ukončení video záznamu
AV – Přepínání mezi interním a externím monitorem
MENU – Vstup do / opuštění hlavní systémové nabídky
DEL – Odstranění záznamu (v režimu přehrávání „Playback“)
►II PLAY / PAUSE – Spuštění nebo pozastavení přehrávání

Power - Zapnutí nebo vypnutí displeje (DVD rekordér však v tomto
režimu může i nadále pokračovat v pořizování záznamu)
◄► – Navigační tlačítka pro pohyb v menu, navigace v režimu
přehrávání záznamu / Přepínání mezi zobrazením jednotlivých kanálů
▲▼ – Ovládání hlasitosti, nastavení různých parametrů

Uvedení systému do provozu

Monitor/DVD rekordér

Odstraňte ochrannou fólii z LC displeje (2) monitoru. Instalujte dodávaný držák do zadní části
monitoru/DVD rekordéru. Uvolněte proto zajišťovací šroub tak, aby bylo možné vložit čtyřhrannou
matici do posuvné drážky na zadní straně monitoru. Ve vybrané pozici pak znovu dostatečně pevně
zajišťovací šroub zafixujte.

Spodní část držáku je navíc opatřen oboustrannou lepicí páskou, kterou můžete využít při instalaci

Dodávaný držák může sloužit pro instalaci monitoru na stěnu nebo pro jeho umístění
na rovném povrchu. Pro připevnění držáku můžete použít vhodné šroubky a hmoždinky.

monitoru na rovný a hladký povrch. Předtím, než napevno umístíte monitor na vybraný povrch, zbavte
tento povrch nečistot a mastnoty a teprve poté odstraňte ochrannou pásku ze spodní části držáku
monitoru. Při umístění tohoto monitoru na vhodném povrchu (bez fixace za použití šroubků), použijte
ochrannou podložku. Zabráníte tím možným barevným změnám nebo mechanickému poškození na
povrchu nábytku.

Do horní části monitoru našroubujte dodávanou anténu (černé barvy). Anténa slouží pro vylepšení
bezdrátového přenosu dat z kamery. Do výstupu AV OUT (2) můžete připojit analogový audio / video
vstup jiného monitoru prostřednictvím dodávaného AV kabelu (BNC konektor = video signál, cinch
konektor = audio signál). Použijte příslušný síťový adaptér (větších rozměrů) s výstupem 12 V DC /
1,25 A a připojte kulatý konektor na konci jeho přívodního kabelu do příslušného vstupu na
monitoru/DVD rekordéru (2). Teprve poté připojte síťovou vidlici adaptéru do elektrické zásuvky.
V té chvíli se na monitoru rozsvítí provozní LED kontrolka (11). Pro záznam obrazu kamery vložte
do monitoru kompatibilní paměťovou kartu (není součástí dodávky). Paměťovou kartu vložte
do příslušného slotu na monitoru (14). Poté, co vložíte paměťovou kartu do monitoru, zobrazí
se v pravém dolním rohu displeje korespondující symbol.

Systém nepodporuje použití paměťových karet s formátem NTFS. Pokud budete paměťovou kartu

Použijte nejlépe prázdnou paměťovou kartu, popřípadě kartu s dostatečně velkou
kapacitou pro ukládání dat. Podporovaný formát pro zápis dat je systém FAT/FAT32.

před jejím použitím v systému formátovat, dojde tímto procesem ke ztrátě všech původních dat.
Doporučujeme proto před formátováním vaše data zálohovat na jiné paměťové médium.
Do systému použijte paměťovou kartu typu alespoň „Class 4“ (nebo vyšší). Tento typ karty zajišťuje
zápis dat o rychlosti min. 4 MB/s. Tyto parametry paměťového média jsou nezbytné pro správnou
funkci tohoto kamerového systému při pořizování video záznamu a zejména při jeho ukládání.
Před použitím paměťové karty se ujistěte o tom, že karta není chráněna proti zápisu dat.

Nikdy neprovádějte výměnu paměťové karty během provozu systému.
Výměna karty nesmí probíhat během záznamu ani během jeho přehrávání.
V opačném případě může dojít k poškození struktury systému souborů.
Tento stav pak vede k nevratné ztrátě dat!

Bezdrátová kamera

Do zadní části kamery našroubujte dodávanou anténu (bílé barvy). Anténu je možné pro vylepšení
příjmu naklopit do různých úhlů. V závislosti na tom jaký druh instalace zvolíte, můžete dodávaný
držák připevnit do spodní a stejně tak do horní části kamery.

V závislosti na vybrané poloze pro instalaci můžete odstranit sluneční clonu z kamery
(například při instalaci uvnitř objektu). Clonu proto jednoduše vysuňte směrem dopředu

Sluneční clona má za úkol chránit interní elektroniku kamery před tepelným přetížením

nebo dozadu.

při dlouhodobém vystavení kamery působení slunečních paprsků. Použijte tuto sluneční clonu,
pakliže budete instalovat kameru na místě, které je trvale vystaveno dopadům slunečních paprsků.
Držák kamery a jeho podstavnou plochu připevněte do vybraného povrchu vhodnými šrouby.
Použijte proto vždy šrouby, které jsou optimální pro montáž do určitého materiálu.
Při vrtání otvorů a šroubování se přesvědčte o tom, že v místě neprochází žádné elektrické kabely
ani jiné sítě.

V praxi však většinou dochází negativnímu ovlivnění maximálního dosahu a kvality bezdrátového

Před samotnou instalací kamery na určitém místě nejdříve ověřte, zda je kamera
v bezdrátovém dosahu monitoru/DVD rekordéru.

přenosu. Více informací o tomto tématu naleznete v závěrečné části tohoto návodu.
Pro instalaci zvolte takové umístění, které znemožní neoprávněnou manipulaci s kamerou.
Kameru proto instalujte do výšky alespoň 2,5 m od dokončené podlahy (například na terase)
nebo úrovně terénu. Při instalaci kamery ve venkovním prostředí doporučujeme kameru umístit
pod stříšku, vzhledem k tomu, že kapky vody za deště mohou mít negativní vliv na výslednou
kvalitu obrazu.

Objektiv kamery namiřte do oblasti, kterou hodláte monitorovat. Přesné zaměření monitorovaného
prostoru pak můžete provést kdykoliv později podle přenášeného obrazu na monitoru.
Přívodní kabel síťového adaptéru instalujte například do ochranné trubky nebo jiným vhodným
způsobem. Konektor na konci přívodního kabelu je vybaven ochrannou proti vlhkosti.
Přesto zabraňte kontaktu tohoto konektoru s vodou nebo vlhkostí. Z těchto důvodů doporučujeme
kameru a stejně tak přívodní kabel s konektorem instalovat do míst, kde budou tyto části chráněny
proti stříkající vodě (dešti). Pakliže budete přívodní kabel instalovat do otvorů ve zdi, zajistěte
maximální ochranu konektoru proti prachu a jiným nečistotám.

Použijte proto například malý plastový sáček a uzavřete do něj konektor předtím, než jej budete
spolu s kabelem protahovat skrze otvor ve zdi. Zajistěte, aby pouzdro s mikrofonem (21) bylo
umístěno ve vhodné pozici. Nasměrujte proto mikrofon do monitorované oblasti.
Kabel pak zafixujte například použitím kabelové pásky.

Pouzdro s mikrofonem (21) má na opačné straně malé tlačítko. Toto tlačítko slouží
pro bezdrátové připojení kamery s monitorem/DVD rekordérem (proces tzv. „spárování“).
Zajistěte, aby během provozu kamery nemohlo dojít k náhodnému stisku tohoto tlačítka.

Ponechejte proto vždy určitý prostor mezi pouzdrem (21) a například zdivem.
Připojte kulatý konektor na konci přívodního kabelu menšího síťového adaptéru (výstupní napětí

5 V DC / 1 A) do příslušného vstupu v zadní části kamery.

Síťový adaptér je určený k provozu pouze ve vnitřních a suchých prostorách objektu.
V žádném případě nesmí tento síťový adaptér přijít do kontaktu s vodou nebo vlhkostí.
V opačném případě hrozí riziko zkratu, požáru nebo úrazu elektrickým proudem!

Tímto jednoduchým procesem je kamera uvedena do provozu.

Vložení baterií do dálkového ovladače

Odstraňte transparentní fólii z povrchu dálkového ovladače. K napájení dálkového ovladače slouží
knoflíková baterie typu CR 2025. Tato baterie je při dodání již vložena uvnitř dálkového ovladače.
Spuštění provozu dálkového ovladače zajistíte po vytažení plastové, izolační pásky z bateriového
prostoru. V případě, že dojde k výraznému snížení dosahu pro ovládání kamery popřípadě již systém
nereaguje na příkazy tlačítek, proveďte bezodkladnou výměnu baterie v dálkovém ovladači.
Vysuňte proto přihrádku baterie a vložte do ní novou baterii typu CR 2025. Při vkládání baterie
do ovladače dbejte jejího vložení do správné polohy a se správnou polaritou. Všimněte si proto
příslušných symbolů pro polaritu „+“ a „–“ na baterii a stejně tak i v bateriové přihrádce.
Držák baterie následně zasuňte zpět do ovladače. Nevyvíjejte přitom extrémní úsilí!

Základní funkce systému

Zapnutí a vypnutí kamery a monitoru/DVD rekordéru

Kamera a stejně tak monitor/DVD nejsou vybaveny žádným hlavním vypínačem. Poté, co kameru
a monitor/DVD připojíte ke zdroji napájení, jsou v té chvíli obě tyto části zapnuté a připravené
k dalšímu provozu. Stiskem tlačítka Power můžete zapnout popřípadě vypnout displej na monitoru.
Po vypnutí displeje na monitoru je však DVD rekordér i nadále zapnutý a může pořizovat záznam
z kamery.

Vstup do hlavní nabídky (OSD)

Pro vstup do hlavního menu krátce stiskněte tlačítko MENU (5) na monitoru nebo tlačítko MENU
na dálkovém ovladači. Systém tím vstoupí do hlavní nabídky. Pro opuštění hlavní nabídky znovu
krátce stiskněte stejné tlačítko (v případě, že se systém nachází v některém submenu, bude zapotřebí
toto tlačítko stisknout několikrát).

Aktivace nebo deaktivace výstupu AV OUT

Pro aktivaci nebo deaktivaci AV výstupu stiskněte tlačítko TV OUT (10) na monitoru nebo tlačítko AV
na dálkovém ovladači. Můžete tak přepínat video signál mezi monitorem a AV výstupem. Výstup AV
OUT slouží například pro připojení externího monitoru a sledování obrazu kamer na jiném monitoru.
Poté, co dojde k aktivaci výstupu AV OUT, vypne se automaticky displej monitoru/DVD rekordéru.

Nastavení hlasitosti

Tento kamerový systém je vybaven malým mikrofonem, který je ukrytý v pouzdře na kabelu (21).
Kamera poté do monitoru/DVD rekordéru přenáší vyjma obrazu zároveň i zvuky z monitorované
oblasti. Hlasitost zvukového výstupu na monitoru nastavíte pomocí tlačítek na dálkovém ovladači.
Pomocí navigačního tlačítka ▲ hlasitost zvýšíte. Naopak útlum výstupní hlasitosti provedete pomocí

▼. Během ovládání hlasitosti můžete ve spodní části displeje sledovat ukazatel aktuální

tlačítka
úrovně hlasitosti. Tento indikátor poté z displeje automaticky zmizí po uplynutí několika sekund
od posledního stisku některého tlačítka pro ovládání hlasitosti.

Pakliže budete provozovat kameru příliš blízko monitoru/DVD rekordéru (například
během úvodního procesu spárování kamery s monitorem), může se stát, že dojde
ke zpětné vazbě a generování nepříjemného zvuku. V takovém případě pak zajistěte
snížení výstupní hlasitosti na minimum.

Režim náhledu obrazu z kamery „Single“ / „Quad“

Tlačítko QUAD (9) na monitoru/DVD rekordéru nebo QUAD na dálkovém ovladači slouží
pro přepínání mezi několika různými režimy náhledu obrazu kamer(y).

Režim náhledu obrazu z jedné kamery „Single mode“

Aktuálně sledovaný kanál je na monitoru označen příslušným číslem (1, 2, 3 nebo 4).
Krátkým stiskem některého navigačního tlačítka ◄ nebo ► na monitor/DVD rekordéru
nebo na dálkovém ovladači můžete přepínat mezi jednotlivými video kanály.
V levém horním rohu displeje se přitom zobrazuje číslo aktuálně sledovaného kanálu.

V hlavní nabídce můžete nepoužité přenosové kanály jednoduše deaktivovat (například
pokud v systému používáte 2 kamery na kanálech 1 a 2, můžete přenosové kanály 3 a 4
deaktivovat). Navigační tlačítka ◄ nebo ► pak budou sloužit pouze pro přepínání mezi

aktuálně použitými kanály.

Režim náhledu obrazu z několika kamer „Quad mode“

Tato funkce umožňuje simultánní zobrazení náhledu ze všech 4 připojených kamer.
Obraz každé kamery je pak zmenšen na 1/4 původní velikosti. V levém horním rohu náhledu
u jednotlivých kamer se zobrazuje číslo korespondujícího přenosového kanálu.
Pokud v celém systému používáte například pouze 2 kamery (na kanále 1 a 2), deaktivujte
nepoužívané přenosové kanály (kanály 3 a 4). Náhled obou kamer se poté zobrazí vedle sebe.

Manuální spuštění a ukončení video záznamu

Pro zahájení video záznamu stiskněte tlačítko REC (6) na monitoru/DVD rekordéru nebo tlačítko
REC/STOP na dálkovém ovladači. Opětovným stiskem stejného tlačítka dojde k ukončení video
záznamu.

Během probíhajícího video záznamu se na displeji zobrazuje blikající symbol

●REC.

V tomto režimu pak nejsou dostupné některé provozní funkce.

Indikátor kvality bezdrátového signálu

Pokud přepnete monitor na náhled pouze z jednoho kanálu, zobrazuje se přitom v levé spodní části
displeje indikátor úrovně bezdrátového signálu. Tento indikátor se nezobrazuje při použití režimu
„Quad mode“. Jednotlivé segmenty a jejich celkový počet pak představují aktuální úroveň signálu.
Čím více se na displeji zobrazuje jednotlivých segmentů, tím lepší a spolehlivější je bezdrátový signál
pro přenos dat z kamery do monitoru/DVD rekordéru.

Konfigurace rozlišení pro video záznam

Aktuálně použité rozlišení se v režimu „Single mode“ zobrazuje v levém horním rohu monitoru/DVD
rekordéru. K dispozici jsou následující rozlišení:

"VGA" = VGA rozlišení 640 x 480
"HD" = HD rozlišení 1280 x 720

Hlavním menu

Pro navigaci v hlavní nabídce můžete používat tlačítka na monitoru/DVD rekordéru a stejně tak
i tlačítka na dálkovém ovladači. Jednotlivá tlačítka na monitoru/DVD rekordéru mají korespondující
funkci s tlačítky na dálkovém ovladači. Krátkým stiskem tlačítka MENU (5) na monitoru/DVD rekordéru
nebo tlačítka MENU na dálkovém ovladači vstoupíte do hlavní systémové nabídky. Na displeji se v té
chvíli zobrazí hlavní menu. K procházení jednotlivých položek menu použijte navigační tlačítka ◄
nebo ►.
