NÁVOD K OBSLUZE
Verze 04/10
Autorádio SD-3023
Obj. č.: 37 28 49
Úvod
Vážení zákazníci!
Děkujeme Vám za Vaši důvěru a za nákup našeho autorádia s mnoha užitečnými funkcemi a s
vynikajícím vybavením. Přejeme Vám mnoho pěkných zážitků při poslechu rozhlasových stanic v
pásmu velmi krátkých vln včetně střeních vln jakož i hudby nebo jiných zvukových nahrávek
z paměťových karet či z jiných paměťových médií zapojených do USB konektoru autorádia nebo z
přenosných CD-přehrávačů (discmanů) či z přenosných kazetových magnetofonů (walkmanů).
Toto stereofonní autorádio Renkforce SD-3023, které bylo vyrobeno podle nejpřísnějších
předpisů řízení kvality a které odpovídá současnému stavu techniky, má vynikající vybavení za
poměrně nízkou cenu s pamětí pro uložení až 18 oblíbených stanic v pásmu VKV (FM) a 6 stanic
v pásmu SV (AM, MW). Tuner tohoto autorádia je vybaven funkcemi RDS (Radio Data System =
systém pro práci s daty = systém umožňující přenášet společně s rozhlasovým programem v
pásmu VKV další textové informace) včetně funkce s funkcí PTY (Program Type = druh neboli typ
vysílaného programu) a funkcí EON (Enhanced Other Networks = systém pro zprostředkování
informací o dopravě s automatickým přepínáním stanic),.
Toto autorádio, které je dále vybaveno zesilovačem 4 x 40 W, Vás jistě překvapí nejen svými
možnostmi, ale i sytým a čistým zvukem. Kromě toho můžete do příslušného slotu vložit
paměťovou kartu SD (SDHC) nebo MMC a poslouchat hudbu nebo jiné zvukové nahrávky
v komprimovaném zvukovém formátu MP3. Toto platí i pro USB-port na předním ovládacím
panelu autorádia, do kterého můžete zapojit USB-stick (paměť flash) jakož i pro vstup „AUX IN“
k připojení externích přístrojů (například CD-přehrávače).
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k montáži autorádia do
automobilu, k jeho uvedení do provozu a k obsluze. Jestliže výrobek prodáte nebo předáte jiným
osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si tento návod k
obsluze, abyste si jej mohli znovu kdykoliv přečíst!
Obsah
Strana
Úvod ..............................................................................................................1
Účel použití autorádia a jeho funkce (doplňující informace).....................4
Bezpečnostní předpisy a další důležité informace....................................5
Přední ovládací panel (ovládací tlačítka atd.).............................................6
Krátký popis ovládacích tlačítek a ostatních součástí na ovládacím panelu........................6
Montáž autorádia..........................................................................................8
Demontáž autorádia ..........................................................................................................10

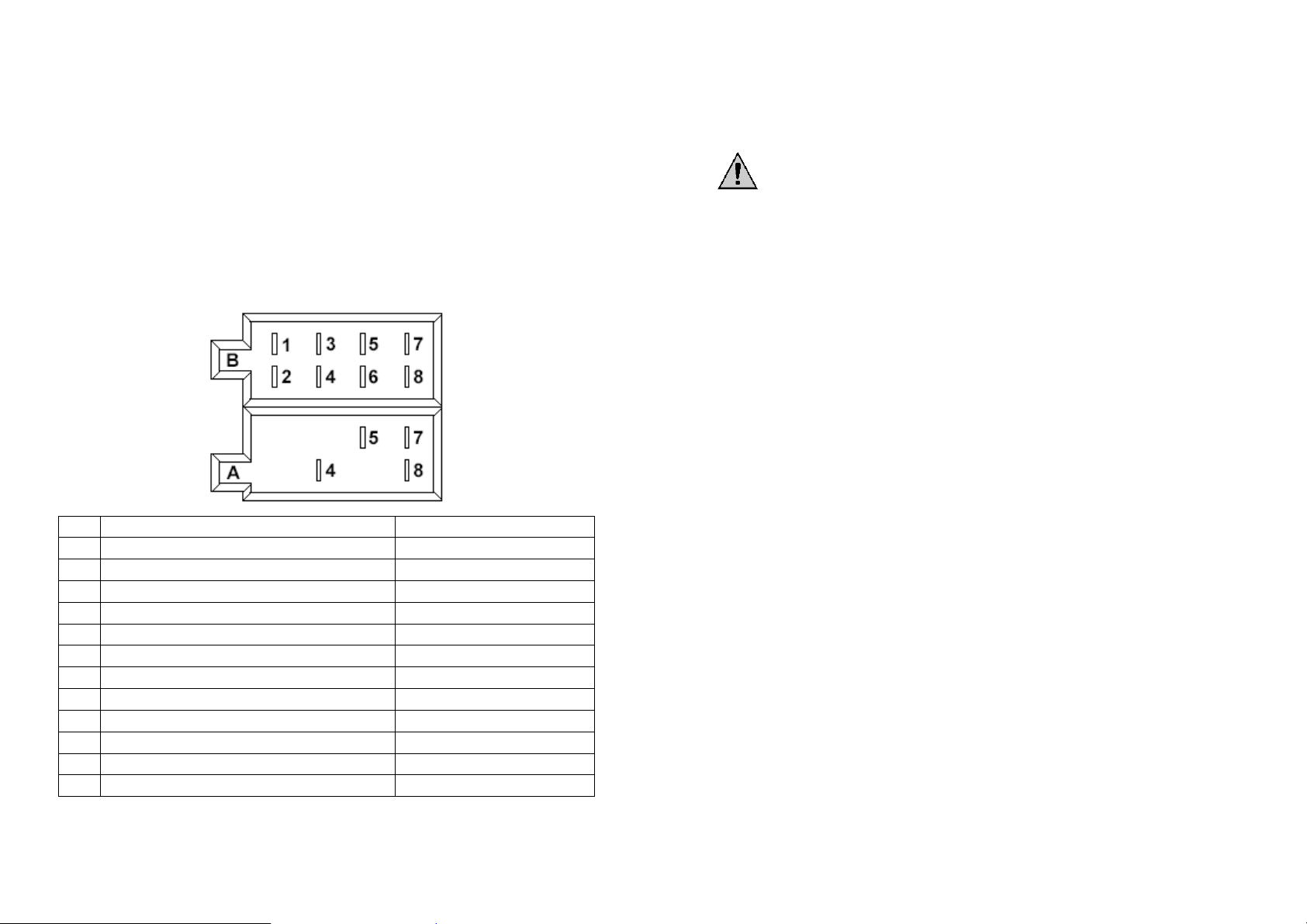

Připojení autorádia k napájení a k ostatním zařízením............................10
Připojení autorádia k napájení a připojení reproduktorů ....................................................11
Připojení antény.................................................................................................................12
Připojení přídavného zesilovače k autorádiu a externího zdroje zvuku .............................12
Uvedení autorádia do provozu (jeho základní obsluha)..........................13
Zapnutí a vypnutí autorádia...............................................................................................13
Funkce tlačítka „MODE“ [10].............................................................................................13
Funkce tlačítka „RESET“ [11] (tlačítko zpětného nastavení autorádia).............................13
Základní nastavení autorádia.....................................................................13

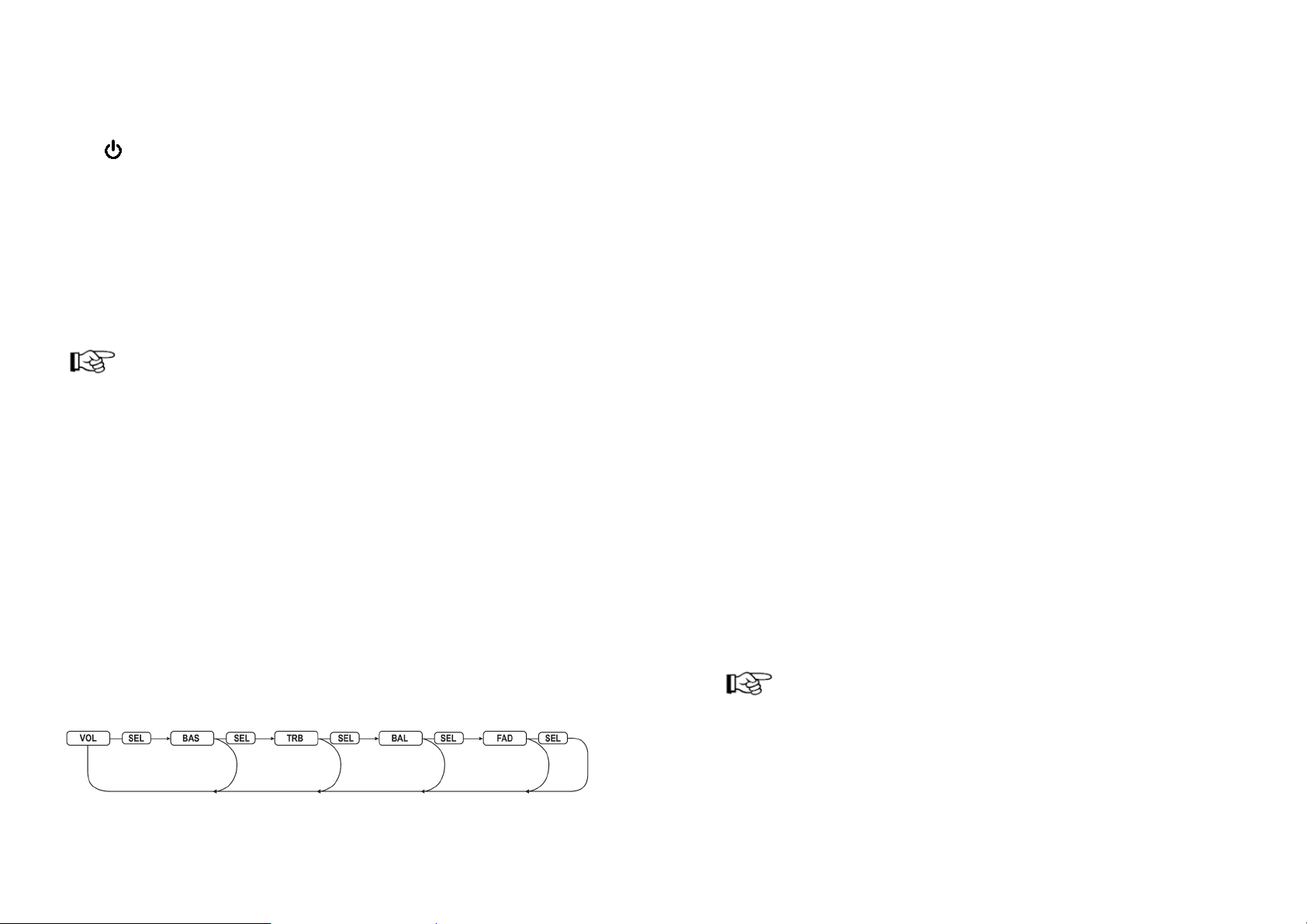

Použití otočného regulátoru nastavení hlasitosti „VOL“ a tlačítka „SEL“ [3]......................13
Přepínání zobrazení na displeji – funkce tlačítka „DISP“ [9]..............................................14
Funkce tlačítka „EQ / MUT“ [5] (tlačítko ekvalizéru a vypnutí zvuku) ................................14
Funkce fyziologického regulátoru hlasitosti (funkce LOUDNESS).....................................14
Funkce tlačítka „BND / LOU / ENT“ [4] ..................................................................................... 14
Volba různých menu nastavení autorádia................................................15
Použití tlačítka „SEL“ a otočného regulátoru nastavení hlasitosti „VOL“ [3]......................15
Zapnutí nebo vypnutí akustického signálu po stisknutí ovládacích tlačítek „BEEP“ ..........15
Evropská nebo americká norma rozhlasových pásem „AREA“ .........................................15
Vysílání dopravních informací (viz funkce RDS)................................................................15
Funkce „PI SOUND / PI MUTE“ (viz funkce RDS)............................................................15
Funkce „RETUNE L / RETUNE S“ (viz funkce RDS)........................................................15
Funkce „MASK DPI / MASK ALL“ (viz funkce RDS).........................................................16
Funkce RDS ................................................................................................16
Podrobný popis funkcí RDS ......................................................................17
Funkce PI (Program Indicator, identifikace programu) ......................................................17
Funkce PS (Program Service, zobrazení názvu stanice)...................................................17
Funkce AF (Alternative Frequencies, alternativní frekvence) ............................................17
Funkce TP (Traffic Program, dopravní hlášení, dopravní program)...................................17
Funkce PTY (Program Type, druh vysílaného programu) .................................................17
Funkce EON (Enhanced Other Networks).........................................................................17
Synchronizace času CT (Clock Time, nastavení přesného času hodin rádia)...................17
2
Režim příjmu rozhlasových stanic (TUNER).............................................18
Funkce tlačítka „MODE“ (volba režimu poslechu rozhlasových stanic) .............................18
Volba frekvenčních pásem, použití tlačítka „BND / LOU / ENT“ ........................................18
Způsob ladění rozhlasových stanic....................................................................................18
Ruční uložení naladěných rozhlasových stanic do paměti autorádia.................................18
Automatické uložení rozhlasových stanic do paměti rádia - funkce tlačítka AS/PS...........19
Prohledání rozhlasových stanic uložených do paměti - funkce tlačítka AS/PS..................19
Podrobný popis funkce EON .............................................................................................19
Funkce TA (Traffic Announcements, dopravní hlášení, zprávy) – použití tlačítka TA........19
Nastavení citlivosti funkce EON.........................................................................................20
Příjem místních stanic nebo všech stanic (i se slabým signálem) LO / DX................................ 20
Funkce AF (Alternative Frequencies, alternativní frekvence) – použití tlačítka AF............20
Regionální vysílače (rozšíření funkce AF) – použití tlačítka AF.........................................20
Funkce PTY (Program Type, druh vysílaného programu) – použití tlačítka PTY...............20
Seznam některých vybraných žánrů funkce PTY:.....................................................................21
Paměťová média USB................................................................................21
Paměťové karty MMC / SD / SDHC............................................................22
Režim reprodukce zvukových nahrávek ve zvukovém formátu MP3 .....22
Několik poznámek ke zvukovým formátům MP3 ...............................................................22
Vyhledání titulů (stop, nahrávek, souborů) na paměťových médiích .................................23
Vyhledání adresářů (složek) se zvukovými nahrávkami na paměťových médiích.............23
Přerušení a opětovné spuštění reprodukce nahrávky .......................................................23
Prohledání všech stop (titulů) na paměťovém médiu s 10-sekundovou reprodukcí..........23
Opakování přehrávání jednoho titulu (jedné nahrávky) z paměťového média...................23
Náhodné přehrávání titulů (nahrávek) z paměťového média.............................................23
Přímá volba titulů podle jejich čísel....................................................................................24
Volba titulů nebo adresářů (složek) podle jejich názvů ......................................................24
Volba titulů ze struktury adresářů (složek).........................................................................24
Volba titulů ze zvoleného adresáře (ze zvolné složky) ......................................................24
Zdířka „AUX IN“ k připojení externích přístrojů .......................................25
Případné závady a jejich odstranění.........................................................25
Výměna pojistek v autorádiu.....................................................................26
Údržba a čištění autorádia.........................................................................26
Technické údaje..........................................................................................27
Účel použití autorádia a jeho funkce (doplňující informace)
Důležité upozornění!
Tento návod v českém jazyce má poněkud jiné uspořádání než originální návod k obsluze.
Některé nepodstatné pasáže byly vynechány (zkráceny), některé důležité informace jsou naopak
popsány podrobněji.
Montáž tohoto autorádia můžete provést do každého automobilu, který je vybaven normovaným
otvorem (zásuvkou) pro instalaci autorádií a jiných přístrojů (na palubní desce nebo ve věži pod
palubní deskou) a napájením z autobaterie s jmenovitým napětím 12 V (s minus pólem na
karoserii). K reprodukci hudby a jiných nahrávek jakož i k poslechu rozhlasových stanic stačí
provést připojení rádia k již do vozidla zabudovaným reproduktorům (v případě potřeby můžete
použít i vhodný koncový zesilovač).
Kromě výše uvedených funkcí (viz úvodní strana tohoto návodu k obsluze) je toto autorádio
vybaveno další užitečnými a moderními funkcemi, které zajišťují optimální příjem rozhlasových
stanic a kvalitní reprodukci zvukových nahrávek – viz následující přehled:
• Výstup k připojení výkonného externího koncového zesilovače.
• Vstup k připojení externích zvukových zdrojů (např. přenosného kazetového magnetofonu).
• Elektronické nastavení úrovně hlasitosti poslechu, hloubek a výšek. Prolínač stereofonních
• Digitální procesor k přizpůsobení zvuku různých hudebních žánrů (ekvalizér).
• Fyziologický regulátor úrovně hlasitosti (loudness).
• Tuner PLL (Phase Locked Loop): Jedná se o zpětnovazební smyčku fázového závěsu neboli
• Ruční nebo automatické ladění rozhlasových stanic v obou směrech (nahoru a dolů).
• Automatické ukládání naladěných rozhlasových stanic do paměti rádia.
• Alfanumerický displej z tekutých krystalů (LCD).
• Zobrazení informací ID3-Tag při reprodukci zvukových nahrávek ve formátu MP3.
• Nastavení správného času pomocí funkce RDS.
• Normovaný montážní materiál. Zabudovaný normovaný konektor (ISO) k připojení
Používejte toto autorádio pouze k účelům, pro které je určeno, tedy k montáži do
automobilu. Jiné použití autorádia znamená zánik jakýchkoliv nároků, které by
vyplývaly ze záruky přístroje. Dříve než provedete instalaci autorádia do svého
automobilu, přečtěte si pozorně všechny informace a pokyny, které se nacházejí
v tomto návodu k obsluze.
kanálů (fader) a regulátor vyvážení stereofonních kanálů (balance).
synchronizaci fázovým závěsem, která zajišťuje přesné a stabilní naladění frekvencí vysílačů.
reproduktorů a napájení.
Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba
dodržovat, abyste zabránili případnému poškození autorádia nebo vozidla.
Tento symbol upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují
k instalaci a k obsluze autorádia a jeho příslušenství.
3
4
Bezpečnostní předpisy a další důležité informace
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly
Dodržujte předepsané bezpečnostní předpisy výrobce vozidla. Dodržujte platné
zákonné předpisy, které se týkají bezpečnosti silničního provozu.
Z důvodů ochrany před nebezpečím úrazu elektrickým proudem nikdy toto autorádio
neotvírejte. Uvnitř přístroje se nenacházejí žádné díly nebo součásti, které byste
mohli sami opravovat. Opravy přístroje smí provádět pouze personál autorizovaných
servisů. V případě nutnosti opravy autorádia se prosím spojte se svým prodejcem,
který Vám zajistí jeho opravu v autorizovaném servisu.
Toto autorádio není žádná dětská hračka a nepatří z tohoto důvodu do rukou malých dětí. Totéž
platí i pro jiné elektronické a elektrické přístroje (spotřebiče).
Zajistěte, aby byla v okolí autorádia dostatečná cirkulace okolního vzduchu. Nevystavujte tento
přístroj příliš vysokým teplotám, přímému působení slunečních paprsků a jiných zdrojů tepla.
Nevystavujte toto autorádio přílišné vlhkosti (stříkající vodě, dešti atd.) jakož i silným otřesům a
vibracím nebo silnému mechanickému namáhání.
Silniční provoz: Nejvyšší prioritu má bezpečnost silničního provozu. Seznamte se prosím proto,
dříve než vyjedete se svým vozidlem, se všemi funkcemi ovládání tohoto autorádia. S autorádiem
manipulujte při jízdě pouze tehdy, pokud to dovolí dopravní situace. Nastavte vhodnou úroveň
hlasitosti poslechu takovým způsobem, abyste spolehlivě slyšeli výstražné signály jiných účastníků
provozu (houkačky, sirény).
Instalace autorádia: Dříve než začnete provádět montáž autorádia do svého automobilu,
proveďte odpojení autobaterie. Vypněte zapalování a odpojte černý kabel od minus (-) kontaktu
autobaterie. Počkejte minimálně 20 minut, aby nedošlo ke spuštění airbagů.
Dodržujte rovněž bezpečnostní předpisy a všechny pokyny, které jsou uvedeny v návodech
k obsluze přístrojů, které k tomuto autorádiu připojíte.
Uvnitř přístroje se nenacházejí žádné díly nebo součásti, které byste mohli sami
opravovat. Opravy přístroje smí provádět pouze personál autorizovaných servisů.
Provedete-li zásahy do vnitřního zapojení autorádia, ztratíte jakékoliv nároky, které by
jinak vyplývaly ze záruky přístroje.
Pokud si nebudete vědět rady, jak toto autorádio používat a v tomto návodu
k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka
naší technické poradny (nebo případně jiného odborníka např. v autoservisu).
Přední ovládací panel (ovládací tlačítka atd.)
Krátký popis ovládacích tlačítek a ostatních součástí na ovládacím panelu
1
Tlačítko – zapnutí a vypnutí rádia.
Tlačítka a (TUNE) – ladění rozhlasových stanic (dolů a nahoru); vyhledání stop
2
(titulů) zpět (reprodukce předchozího titulu) na paměťových médiích a vyhledání stop (titulů)
vpřed (reprodukce následujícího titulu) na paměťových médiích.
3 Otočný regulátor „VOL“ – nastavení úrovně hlasitosti poslechu a tlačítko „SEL“ – volba
různých funkcí (menu).
4 Tlačítko „BND / LOU / ENT“ – volba jednoho ze 3 frekvenčních pásem VKV (FM) a pásma
středních vln (AM): F1⇒ F2 ⇒ F3 ⇒ MW; nastavení fyziologického regulátoru úrovně
hlasitosti (loudness); prohledávání adresářů (složek) na paměťových médiích.
5 Tlačítko „EQ / MUT“ – funkce ekvalizéru a vypnutí zvuku.
Displej z tekutých krystalů (LCD) se zobrazením veškerých potřebných informací.
6
7 Tlačítko „AF“ – alternativní frekvence (automatické přepínání vysílačů při slabém signálu,
přepínání vysílání stanic se stejným identifikačním kódem PI).
8 Tlačítko „AS / PS“ (AUTO SEEK / PROGRAM SEEK) – 1) aktivace funkce, která naladí
automaticky nejsilnější vysílače (rozhlasové stanice) a uloží je do paměti autorádia,
2) aktivace funkce, která provede několika sekundové zapnutí každé do paměti autorádia
uložené rozhlasové stanice,
3) vyvolání menu vyhledání zvukových nahrávek.
9 Tlačítko „DISP“ – krátkodobé přepínání různých zobrazení na displeji autorádia
10 Tlačítko „MODE“ – přepínání mezi různými režimy reprodukce: TUNER (zapnutí rádia,
tuneru) ⇒ USB (reprodukce z USB-sticku, paměti flash) ⇒ SD-MMC (reprodukce
z paměťové karty) ⇒ AUX (reprodukce z externího přístroje).
5
6
11 Zapuštěné tlačítko „RESET“ – zpětné nastavení autorádia na dílenské parametry.
Slot (čtečka) paměťových karet SD/MMC (SDHC).
12
Tlačítko – spuštění, přerušení (zastavení, pauza) reprodukce z paměťových médií a
13
pokračování reprodukce.
14 Tlačítko „SCN“ (SCAN) – prohledání všech stop (titulů, zvukových nahrávek) na paměťovém
médiu s 10-sekundovou reprodukcí.
15 Tlačítko „RPT“ (REPEAT) – opakované přehrávání jednoho titulu z paměťového média.
16 Tlačítka „1“ až „6“ – tlačítka předvoleb rozhlasových stanic (frekvencí) uložených do vnitřní
paměti autorádia.
17 Tlačítko „SHF“ (SHUFFLE) – funkce náhodného výběru titulů z paměťových médií s jejich
reprodukcí.
18 Tlačítko „DIR V“ – listování v adresářích (ve složkách zvukových nahrávek) na paměťových
médiích směrem dolů.
19 Tlačítko „DIR “ – listování v adresářích (ve složkách zvukových nahrávek) na paměťových
médiích směrem nahoru.
20 Tlačítko „PTY“ – druh programu rozhlasové stanice (hudba, mluvené slovo atd.).
21 Tlačítko „TA“ – dopravní informace, hlášení, zprávy.
22 Konektor (zdířka) „AUX IN“ – připojení externích přístrojů (například CD-přehrávače).
USB-port – připojení zařízení USB (např. USB-sticku, paměti flash) s nahrávkami MP3.
23
Montáž autorádia
Instalaci tohoto autorádia můžete provést v normálním případě do každého osobního automobilu
(případně i do nákladního), který je vybaven normovanou zásuvku (otvorem) pro montáž autorádií
a jiných přístrojů (182 x 53 mm) a dále autobaterií (akumulátorem) s jmenovitým napětím 12 V.
Alternativně můžete k montáži tohoto rádia použít i konzolu (věž). Pokud si nebudete vědět rady,
jakým způsobem provést montáž tohoto autorádia do svého automobilu, požádejte o jeho instalaci
příslušný servis (autoopravnu).
U nákladních automobilů s autobaterií s jmenovitým napětím 24 V budete muset použít vhodný
měnič napětí 24 V ⇒ 12 V.
Dříve než začnete provádět montáž autorádia do svého automobilu, proveďte odpojení
autobaterie. Vypněte zapalování a odpojte černý (nebo modrý) kabel od minus (-) kontaktu
autobaterie. Počkejte minimálně 20 minut, aby nedošlo ke spuštění airbagů.
Zvolte pro montáž tohoto autorádia ve svém vozidle takové místo, které v žádném případě
neovlivní negativně bezpečnost a provozuschopnost automobilu a odkud jej budete moci snadno
ovládat. Nevystavujte toto autorádio příliš vysokým teplotám (přímému slunečnímu záření nebo
horkému vzduchu topení), působení prachu, nečistotám a silným otřesům nebo vibracím.
K instalaci autorádia použijte přiložený montážní materiál.
Toto autorádio se svým zesilovačem je dimenzováno k připojení reproduktorů s minimální
impedancí 4 Ω. Použití reproduktorů s nižší impedancí může způsobit zkreslení zvuku nebo za
určitých okolností i poškození koncového zesilovače autorádia.
Dodržujte rovněž bezpečnostní předpisy a všechny pokyny, které jsou uvedeny v návodech
k obsluze přístrojů, které k tomuto autorádiu připojíte.
Dříve než začnete vyvrtávat potřebné otvory nebo provádět výřezy v plechu karoserie
automobilu, zkontrolujte, zda se v příslušném prostoru za karosérií nenacházejí
žádné elektrické kabely nebo jiná vedení, jejichž poškození by mohlo způsobit zkrat
nebo jiné škody na vozidle.
• Zasuňte oba přiložené nástroje (klíče) na vysunutí rádia do příslušných otvorů (štěrbin) na
obou stranách montážního rámu – viz obr. 1, označení 1.
7
• Stáhněte opatrně tento montážní rám směrem dozadu z rádia – viz obr. 1, označení 2.
• Zasuňte montážní rám autorádia do normovaného otvoru (zásuvky) pro montáž autorádií a
jiných přístrojů (182 x 53 mm) – viz obr. 2.
8
)
• Ohněte (přihněte) poté pomocí vhodného plochého šroubováku kovové příchytky v montážním
rámu takovým způsobem, aby byl montážní rám pevně zajištěn v normované zásuvce palubní
desky (nebo ve věži pod palubní deskou) – viz obr. 3.
• Po provedení připojení kabelů zasuňte do montážního rámu autorádio, toto rádio musí do
tohoto rámu pevně zaskočit. Dejte přitom pozor na to, abyste nezmáčkli (neohnuli) žádné
kabely nebo je jinak nepoškodili – viz obr. 4.
• Aby bylo autorádio pevně přichyceno (aby nemohlo vibrovat a viklat se) zajistěte jej pomocí
šroubku na jeho zadní straně. Mnohé modely vozů jsou tímto zajištěním již vybaveny. Pokud
ne, pak připevněte přiloženou lištu s otvory na zadní stranu autorádia pomocí šroubku, pérové
podložky a matice. Tuto lištu můžete poté ohnout (rukou) a přišroubovat ji pomocí
samořezného šroubku s podložkou ke karosérii vozu (viz následující vyobrazení). Toto
opatření slouží současně jako uzemnění autorádia.
Demontáž autorádia
• Zasuňte oba přiložené nástroje (klíče) na vysunutí rádia do příslušných otvorů (štěrbin) na
obou stranách montážního rámu.
• Vyšroubujte zajišťovací šroubek na zadní straně autorádia.
• Vytáhněte autorádio opatrně z montážního ránu a odpojte od něj normovaný konektor, anténu
a ostatní kabely (připojený externí přístroj nebo zesilovač).
Připojení autorádia k napájení a k ostatním zařízením
Z bezpečnostních důvodů svěřte tyto práce raději odborníkům. Dodržujte předepsané
bezpečnostní předpisy výrobce vozidla. Dodržujte platné zákonné předpisy, které se
týkají bezpečnosti silničního provozu.
Z důvodů ochrany proti zkratu odpojte před montáží tohoto autorádia minus (–
kontakt autobaterie.
Po odpojení minus svorky autobaterie může dojít ke ztrátě údajů, které jsou uloženy
v paměti některých elektronických zařízení v automobilu (hodiny, palubní počítač
atd.). V tomto případě proveďte zpětná nastavení těchto zařízení a přístrojů podle
příslušných návodů k obsluze.
Nesprávně provedená propojení mohou způsobit zkrat a tím i vznik požáru kabelů,
dále může dojít k aktivaci airbagů, k poškození elektronických zařízení vozu nebo
může toto způsobit nesprávnou funkci či výpadek bezpečnostních a ovládacích
zařízení vozu (ukazatelů směru jízdy, brzdových světel, houkačky, zapalování,
osvětlení vozu a jiných elektrických nebo elektronických zařízení automobilu).
Ke kontrole napětí nepoužívejte žádné žárovkové zkoušečky (zkušební svítilny), nýbrž pouze
diodové zkoušečky nebo vhodný voltmetr (multimetr). Žárovkové zkoušečky odebírají poměrně
vysoký proud a mohly by ovlivnit nebo poškodit elektronická zařízení automobilu.
Kabely procházející plechem (karoserií) opatřete vhodnými pryžovými kabelovými průchodkami,
aby nemohlo dojít k jejich prodření a tím k případnému zkratu. Dejte rovněž pozor na to, abyste
tyto kabely nezmáčkli nebo nepoškodili o ostré hrany.
K připojení reproduktorů použijte vhodné stíněné kabely. Tyto kabely bývají většinou speciálně
označeny. Někteří výrobci reproduktorů označují kabel, který má být připojen k plus (+) kontaktu
reproduktoru, barevným proužkem. U jiných výrobců bývá tento kabel vroubkovaný a kabel, který
se připojuje k minus (–) kontaktu reproduktoru, bývá naopak hladký.
Zesilovač tohoto rádia je dimenzován na použití reproduktorů s minimální impedancí 4 Ω.
Nepřipojujte k tomuto autorádiu v žádném případě reproduktory s nižší impedancí.
9
10
Loading...
