Version 03/08

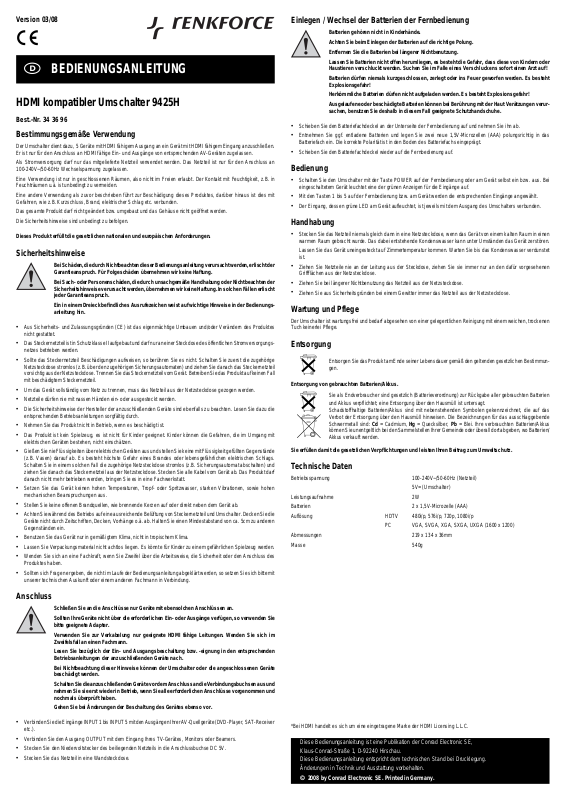

BEDIENUNGSANLEITUNG
HDMI kompatibler Umschalter 9425H
Best.-Nr. 34 36 96
Bestimmungsgemäße Verwendung
Der Umschalter dient dazu, 5 Geräte mit HDMI fähigem Ausgang an ein Gerät mit HDMI fähigem Eingang anzuschließen.
Er ist nur für den Anschluss an HDMI fähige Ein- und Ausgänge von entsprechenden AV-Geräten zugelassen.
Als Stromversorgung darf nur das mitgelieferte Netzteil verwendet werden. Das Netzteil ist nur für den Anschluss an
100-240V~/50-60Hz Wechselspannung zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. in
Feuchträumen u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit
Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin.
•
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
•
Das Steckernetzteil ist in Schutzklasse II aufgebaut und darf nur an einer Steckdose des öffentlichen Stromversorgungsnetzes betrieben werden.
•
Sollte das Steckernetzteil Beschädigungen aufweisen, so berühren Sie es nicht. Schalten Sie zuerst die zugehörige
Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach das Steckernetzteil
vorsichtig aus der Netzsteckdose. Trennen Sie das Steckernetzteil vom Gerät. Betreiben Sie das Produkt auf keinen Fall
mit beschädigtem Steckernetzteil.
•
Um das Gerät vollständig vom Netz zu trennen, muss das Netzteil aus der Netzsteckdose gezogen werden.
•
Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
•
Die Sicherheitshinweise der Hersteller der anzuschließenden Geräte sind ebenfalls zu beachten. Lesen Sie dazu die
entsprechenden Betriebsanleitungen sorgfältig durch.
•
Nehmen Sie das Produkt nicht in Betrieb, wenn es beschädigt ist.
•
Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit
elektrischen Geräten bestehen, nicht einschätzen.
•
Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände
(z.B. Vasen) darauf ab. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.
Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und
ziehen Sie danach das Steckernetzteil aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
•
Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen
mechanischen Beanspruchungen aus.
•
Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf oder direkt neben dem Gerät ab.
•
Achten Sie während des Betriebs auf eine ausreichende Belüftung von Steckernetzteil und Umschalter. Decken Sie die
Geräte nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von ca. 5cm zu anderen
Gegenständen ein.
•
Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
•
Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
•
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des
Produktes haben.
•
Sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit
unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Einlegen / Wechsel der Batterien der Fernbedienung
Batterien gehören nicht in Kinderhände.
Achten Sie beim Einlegen der Batterien auf die richtige Polung.
Entfernen Sie die Batterien bei längerer Nichtbenutzung.
Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
Batterien dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht
Explosionsgefahr!
Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verur-
sachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
•
Schieben Sie den Batteriefachdeckel an der Unterseite der Fernbedienung auf und nehmen Sie ihn ab.
•
Entnehmen Sie ggf. entladene Batterien und legen Sie zwei neue 1,5V-Microzellen (AAA) polungsrichtig in das
Batteriefach ein. Die korrekte Polarität ist in den Boden des Batteriefachs eingeprägt.
•
Schieben Sie den Batteriefachdeckel wieder auf die Fernbedienung auf.
Bedienung
•
Schalten Sie den Umschalter mit der Taste POWER auf der Fernbedienung oder am Gerät selbst ein bzw. aus. Bei
eingeschaltetem Gerät leuchtet eine der grünen Anzeigen für die Eingänge auf.
•
Mit den Tasten 1 bis 5 auf der Fernbedienung bzw. am Gerät werden die entsprechenden Eingänge angewählt.
•
Der Eingang, dessen grüne LED am Gerät aufleuchtet, ist jeweils mit dem Ausgang des Umschalters verbunden.
Handhabung
•
Stecken Sie das Netzteil niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen
warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet
ist.
•
Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen
Griffflächen aus der Netzsteckdose.
•
Ziehen Sie bei längerer Nichtbenutzung das Netzteil aus der Netzsteckdose.
•
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.
Wartung und Pflege
Der Umschalter ist wartungsfrei und bedarf abgesehen von einer gelegentlichen Reinigung mit einem weichen, trockenen
Tuch keinerlei Pflege.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Entsorgung von gebrauchten Batterien/Akkus.
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien
und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das
Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende
Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/
Akkus verkauft werden.
Technische Daten
Betriebsspannung 100-240V~/50-60Hz (Netzteil)
Leistungsaufnahme 2W
Batterien 2 x 1,5V-Microzelle (AAA)
Auflösung HDTV 480i/p, 576i/p, 720p, 1080i/p
Abmessungen 219 x 134 x 36mm
Masse 540g
5V= (Umschalter)
PC VGA, SVGA, XGA, SXGA, UXGA (1600 x 1200)
Anschluss
Schließen Sie an die Anschlüsse nur Geräte mit ebensolchen Anschlüssen an.
Sollten Ihre Geräte nicht über die erforderlichen Ein- oder Ausgänge verfügen, so verwenden Sie
bitte geeignete Adapter.
Verwenden Sie zur Verkabelung nur geeignete HDMI fähige Leitungen. Wenden Sie sich im
Zweifelsfall an einen Fachmann.
Lesen Sie bezüglich der Ein- und Ausgangsbeschaltung bzw. -eignung in den entsprechenden
Betriebsanleitungen der anzuschließenden Geräte nach.
Bei Nichtbeachtung dieser Hinweise können der Umschalter oder die angeschlossenen Geräte
beschädigt werden.
Schalten Sie die anzuschließenden Geräte vor dem Anschluss an die Verbindungsbuchsen aus und
nehmen Sie sie erst wieder in Betrieb, wenn Sie alle erforderlichen Anschlüsse vorgenommen und
nochmals überprüft haben.
Gehen Sie bei Änderungen der Beschaltung des Gerätes ebenso vor.
•
Verbinden Sie die Eingänge INPUT 1 bis INPUT 5 mit den Ausgängen Ihrer AV-Quellgeräte (DVD-Player, SAT-Receiver
etc.).
•
Verbinden Sie den Ausgang OUTPUT mit dem Eingang Ihres TV-Gerätes, Monitors oder Beamers.
•
Stecken Sie den Niedervoltstecker des beiliegenden Netzteils in die Anschlussbuchse DC 5V.
•
Stecken Sie das Netzteil in eine Wandsteckdose.
*Bei HDMI handelt es sich um eine eingetragene Marke der HDMI Licensing L.L.C.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2008 by Conrad Electronic SE. Printed in Germany.
Version 03/08
OPERATING INSTRUCTIONS
HDMI-compatible Changeover Switch 9425H
Item no. 34 36 96
Intended Use
The changeover switch serves to connect 5 devices with HDMI-compatible output to a device with a HDMI- compatible input.
It is only approved for connection to HDMI-compatible inputs and outputs of corresponding AV devices.
As power supply, only use the supplied mains adapter. The power unit is only approved for connection to
100-240V~/50-60Hz alternating current.
It can only be used in closed rooms, and therefore not outdoors. Contact with humidity, e.g. in wet rooms and similar, must
be avoided at all times.
Any use other than that described above could lead to damage to this product and involves the risk of short circuits, fire,
electric shock, etc.
The product must not be modified or converted, and the casing must not be opened.
The safety instructions must be observed at all times.
This product complies with the applicable National and European specifications.
Safety instructions
The warranty will lapse for damage due to non-compliance with these operating instructions. We
will not assume liability for any resulting damage.
Nor do we assume liability for damage to property or personal injury, caused by improper use or
failure to observe the safety instructions. The warranty is voided in these cases.
An exclamation mark in a triangle means there are important instructions you should read.
•
For safety and licensing (CE) reasons, unauthorised conversion and/or modifications to the product are not permitted.
•
The plug-in power supply is designed for safety class II and must only be operated on a public mains output.
•
Do not touch the plug-in power supply if it shows any damage. First, de-energize the corresponding mains socket (e.g.
via the respective circuit-breaker) and afterwards carefully pull the power adapter out of the socket. Disconnect the plugin power supply from the device. Never operate the product with a damaged power supply.
•
In order to disconnect the unit from the power system completely the power supply must be disconnected from the power
socket.
•
Never connect or disconnect power units if your hands are wet.
•
Please also observe the safety instructions provided by the producers of the devices you wish to connect. You should
therefore also carefully read the relevant other operating instructions.
•
Do not take up operation of the product if it is damaged.
•
The product is not a toy and should be kept out of reach of children! Children cannot judge the dangers involved when
handling electrical devices.
•
Never pour out liquids above electrical appliances and never leave objects filled with liquids (e.g. vases) in the vicinity.
This would cause a serious danger of fire or electric shock. If this is the case, de-energise the respective mains socket
(e.g. switch off circuit breaker) and then pull the power adapter out of the socket. Disconnect all cables from the device.
Afterwards, the product must no longer be used; take it to a specialist workshop.
•
Do not expose the device to high temperatures, dripping or splashing water, strong vibrations or high mechanic stress.
•
Do not place open sources of fire, such as burning candles, on or right next to the device.
•
Ensure sufficient ventilation of the power supply and the switch during operation. Do not cover the units with newspapers,
sheets, curtains or similar. Keep a minimum distance of about 5 cm from other objects.
•
Use the device only in moderate climate regions and not in tropical ones.
•
Do not leave packing material unattended. These may become dangerous playing material for children.
•
Consult an expert when in doubt about the mode of operation, safety or connection of the device.
•
Should any questions arise that are not answered in this operating manual, contact our Technical Advisory Service or
another expert.
Inserting/changing the batteries of the remote control
Keep batteries out of the reach of children.
Make sure that the polarity is correct when inserting the batteries.
Remove the batteries when the device is not being used for long periods of time.
Do not leave the batteries lying around in the open; there is the risk that they will be swallowed by
children or pets. In such case, seek instant medical care!
Batteries must never be short-circuited, taken apart or thrown into fire. There is a risk of explosion!
Do not recharge normal batteries. There is a risk of explosion!
Leaking or damaged batteries can cause burns if they come into contact with the skin. You should
therefore wear suitable protective gloves.
•
Slide open the battery compartment cover on the bottom of the remote control and take it off.
•
Remove flat batteries (if applicable) and insert 2 new 1.5-V micro-batteries (type AAA) in the battery compartment.
Observe the polarity markings. The correct polarity is stamped in the bottom of the battery compartment .
•
Slide the battery compartment cover onto the remote control again.
Operation
•
Turn the switch on and off with the button POWER on the remote control or the device itself. When the device is turned
on, a green LED for the inputs lights up.
•
The respective inputs are selected directly with the buttons 1 to 5 on the remote control.
•
The input whose green LED lights up on the device is the one connected to the output of the switch.
Handling
•
Never plug the power plug into a mains socket immediately after the device has been taken from a cold to a warm
environment. The resulting condensation water may damage the device.
Allow the device to reach room temperature before connecting it. Wait until the condensation water has evaporated.
•
Never disconnect power plugs from the mains socket by the cable. Always pull out it out of the mains socket holding it
by the contact surfaces provided for this purpose.
•
Remove the plug mains unit from the wall socket if the device is not in use for a longer period of time.
•
For safety reasons, disconnect the power pack from the mains socket in case of an electrical storm.
Care and maintenance
Except for replacing the batteries, the switch does not have to be serviced and, except for occasional cleaning with a soft,
dry cloth, requires no care whatsoever.
Disposal
Disposal of spent batteries/rechargeable batteries
You thus fulfil your statutory obligations and contribute to the protection of the environment.
Please dispose of the device, when it is no longer of use, according to the current statutory requirements.
The user is legally obliged (battery regulation) to return used batteries and storage batteries. Do not
dispose of used batteries via the household rubbish.
Contaminated batteries/rechargeable batteries are labelled with these symbols to indicate that disposal
in domestic waste is forbidden. The symbols for dangerous heavy metal constituents are:
Cd = Cadmium, Hg = mercury, Pb = lead. You can return used batteries/storage batteries free of charge
to any collecting point of your local authority, to our stores or to any other store where batteries/storage
batteries are sold.
Technical data
Operating voltage 100-240V~/50-60Hz (power supply)
Power consumption 2W
Batteries 2 x 1.5V micro-cell (AAA)
Definition HDTV 480i/p, 576i/p, 720p, 1080i/p
PC VGA, SVGA, XGA, SXGA, UXGA (1600 x 1200)
Dimensions 219 x 134 x 36mm
Weight 540g
5V= (switch)
Connection
Only connect devices with the same ports to these ports.
Should your device not have the required inputs or outputs, use a suitable adapter.
Only use suitable HDMI-capable lines for connecting. If in doubt, consult an expert.
Carefully read the input and output connection and/or compatibility section in the relevant
operating instructions of the devices that are to be connected to the adapter.
If these instructions are not observed, the switch or connected appliances could be damaged.
Switch off the devices to be connected before connecting them to the connecting jacks. Do not put
them into operation again until you have made all necessary connections and checked them over
once again.
Stick to the same procedure when changing the connection to any of the devices.
•
Connect the inputs INPUT 1 to INPUT 5 with the outputs of your AV source devices (DVD player, SAT receiver etc.).
•
Connect the output OUTPUT with the input of your TV, monitor or beamer.
•
Put the low-voltage plug of the enclosed power supply into the DC 5V connector socket .
•
Plug the power unit into a wall socket.
*HDMI is a registered trademark of the HDMI Licensing L.L.C.
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
These operating instructions reflect the current technical specifications at time of print. We reserve the right to
change the technical or physical specifications.
© 2008 by Conrad Electronic SE. Printed in Germany.
Loading...
