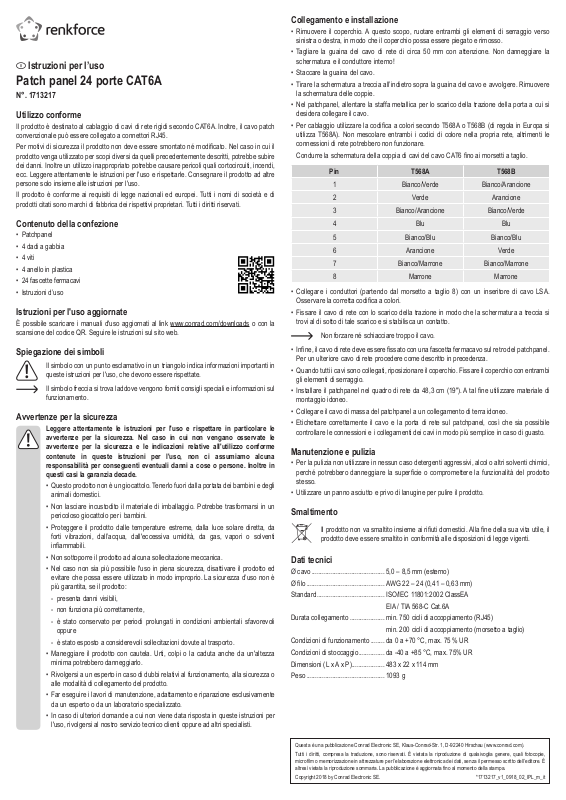

Istruzioni per l’uso
Patch panel 24 porte CAT6A
N°. 1713217
Utilizzo conforme
Il prodotto è destinato al cablaggio di cavi di rete rigidi secondo CAT6A. Inoltre, il cavo patch
convenzionale può essere collegato a connettori RJ45.
Per motivi di sicurezza il prodotto non deve essere smontato né modicato. Nel caso in cui il
prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti, potrebbe subire
dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali cortocircuiti, incendi,
ecc. Leggere attentamente le istruzioni per l'uso e rispettarle. Consegnare il prodotto ad altre
persone solo insieme alle istruzioni per l'uso.
Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di società e di
prodotti citati sono marchi di fabbrica dei rispettivi proprietari. Tutti i diritti riservati.
Contenuto della confezione
• Patchpanel
• 4 dadi a gabbia
• 4 viti
• 4 anello in plastica
• 24 fascette fermacavi
• Istruzioni d’uso
Istruzioni per l'uso aggiornate
È possibile scaricare i manuali d'uso aggiornati al link www.conrad.com/downloads o con la
scansione del codice QR. Seguire le istruzioni sul sito web.
Spiegazione dei simboli
Il simbolo con un punto esclamativo in un triangolo indica informazioni importanti in
queste istruzioni per l'uso, che devono essere rispettate.
Il simbolo freccia si trova laddove vengono forniti consigli speciali e informazioni sul
funzionamento.
Avvertenze per la sicurezza
Leggere attentamente le istruzioni per l'uso e rispettare in particolare le
avvertenze per la sicurezza. Nel caso in cui non vengano osservate le
avvertenze per la sicurezza e le indicazioni relative all'utilizzo conforme
contenute in queste istruzioni per l'uso, non ci assumiamo alcuna
responsabilità per conseguenti eventuali danni a cose o persone. Inoltre in
questi casi la garanzia decade.
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli
animali domestici.
• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un
pericoloso giocattolo per i bambini.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da
forti vibrazioni, dall’acqua, dall'eccessiva umidità, da gas, vapori o solventi
inammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Nel caso non sia più possibile l'uso in piena sicurezza, disattivare il prodotto ed
evitare che possa essere utilizzato in modo improprio. La sicurezza d’uso non è
più garantita, se il prodotto:
- presenta danni visibili,
- non funziona più correttamente,
- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli
oppure
- è stato esposto a considerevoli sollecitazioni dovute al trasporto.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza
minima potrebbero danneggiarlo.
• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o
alle modalità di collegamento del prodotto.
• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente
da un esperto o da un laboratorio specializzato.
• In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per
l'uso, rivolgersi al nostro servizio tecnico clienti oppure ad altri specialisti.
Collegamento e installazione
• Rimuovere il coperchio. A questo scopo, ruotare entrambi gli elementi di serraggio verso
sinistra o destra, in modo che il coperchio possa essere piegato e rimosso.
• Tagliare la guaina del cavo di rete di circa 50 mm con attenzione. Non danneggiare la
schermatura e il conduttore interno!
• Staccare la guaina del cavo.
• Tirare la schermatura a treccia all’indietro sopra la guaina del cavo e avvolgere. Rimuovere
la schermatura delle coppie.
• Nel patchpanel, allentare la staffa metallica per lo scarico della trazione della porta a cui si
desidera collegare il cavo.
• Per cablaggio utilizzare la codica a colori secondo T568A o T568B (di regola in Europa si
utilizza T568A). Non mescolare entrambi i codici di colore nella propria rete, altrimenti le
connessioni di rete potrebbero non funzionare.
Condurre la schermatura della coppia di cavi del cavo CAT6 no ai morsetti a taglio.
Pin T568A T568B
1 Bianco/Verde Bianco/Arancione
2 Verde Arancione
3 Bianco/Arancione Bianco/Verde
4 Blu Blu
5 Bianco/Blu Bianco/Blu
6 Arancione Verde
7 Bianco/Marrone Bianco/Marrone
8 Marrone Marrone
• Collegare i conduttori (partendo dal morsetto a taglio 8) con un inseritore di cavo LSA.
Osservare la corretta codica a colori.
• Fissare il cavo di rete con lo scarico della trazione in modo che la schermatura a treccia si
trovi al di sotto di tale scarico e si stabilisca un contatto.
Non forzare né schiacciare troppo il cavo.
• Inne, il cavo di rete deve essere ssato con una fascetta fermacavo sul retro del patchpanel.
Per un ulteriore cavo di rete procedere come descritto in precedenza.
• Quando tutti i cavi sono collegati, riposizionare il coperchio. Fissare il coperchio con entrambi
gli elementi di serraggio.
• Installare il patchpanel nel quadro di rete da 48,3 cm (19"). A tal ne utilizzare materiale di
montaggio idoneo.
• Collegare il cavo di massa del patchpanel a un collegamento di terra idoneo.
• Etichettare correttamente il cavo e la porta di rete sul patchpanel, così che sia possibile
controllare le connessioni e i collegamenti dei cavi in modo più semplice in caso di guasto.
Manutenzione e pulizia
• Per la pulizia non utilizzare in nessun caso detergenti aggressivi, alcol o altri solventi chimici,
perché potrebbero danneggiare la supercie o compromettere la funzionalità del prodotto
stesso.
• Utilizzare un panno asciutto e privo di lanugine per pulire il prodotto.
Smaltimento
Il prodotto non va smaltito insieme ai riuti domestici. Alla ne della sua vita utile, il
prodotto deve essere smaltito in conformità alle disposizioni di legge vigenti.
Dati tecnici
Ø cavo .......................................... 5,0 – 8,5 mm (esterno)
Ø lo ............................................. AWG 22 – 24 (0,41 – 0,63 mm)
Standard ....................................... ISO/IEC 11801:2002 ClassEA
EIA / TIA 568-C Cat.6A
Durata collegamento .................... min. 750 cicli di accoppiamento (RJ45)
min. 200 cicli di accoppiamento (morsetto a taglio)
Condizioni di funzionamento ........ da 0 a +70 °C, max. 75 % UR
Condizioni di stoccaggio ............... da -40 a +85 °C, max. 75% UR
Dimensioni (L x A x P)................... 483 x 22 x 114 mm
Peso ............................................. 1093 g
