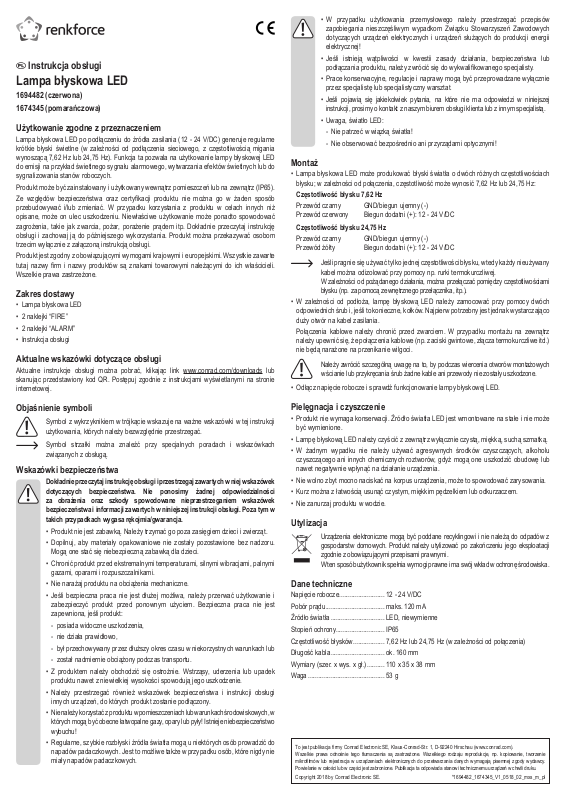

Renkforce 1694482, 1674345 Operating Instructions [pl]

Instrukcja obsługi

Lampa błyskowa LED

1694482 (czerwona)

1674345 (pomarańczowa)

Użytkowanie zgodne z przeznaczeniem

Lampa błyskowa LED po podłączeniu do źródła zasilania (12 - 24 V/DC) generuje regularne krótkie błyski świetlne (w zależności od podłączenia sieciowego, z częstotliwością migania wynoszącą 7,62 Hz lub 24,75 Hz). Funkcja ta pozwala na użytkowanie lampy błyskowej LED do emisji na przykład świetlnego sygnału alarmowego, wytwarzania efektów świetlnych lub do sygnalizowania stanów roboczych.

Produkt może być zainstalowany i użytkowany wewnątrz pomieszczeń lub na zewnątrz (IP65). Ze względów bezpieczeństwa oraz certykacji produktu nie można go w żaden sposób

przebudowywać i/lub zmieniać. W przypadku korzystania z produktu w celach innych niż opisane, może on ulec uszkodzeniu. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcia, pożar, porażenie prądem itp. Dokładnie przeczytaj instrukcję obsługi i zachowaj ją do późniejszego wykorzystania. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.

Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Wszystkie zawarte tutaj nazwy rm i nazwy produktów są znakami towarowymi należącymi do ich właścicieli. Wszelkie prawa zastrzeżone.

Zakres dostawy

• Lampa błyskowa LED

• 2 naklejki “FIRE”

• 2 naklejki “ALARM”

• Instrukcja obsługi

Aktualne wskazówki dotyczące obsługi

Aktualne instrukcje obsługi można pobrać, klikając link www.conrad.com/downloads lub skanując przedstawiony kod QR. Postępuj zgodnie z instrukcjami wyświetlanymi na stronie internetowej.

• W przypadku użytkowania przemysłowego należy przestrzegać przepisów zapobiegania nieszczęśliwym wypadkom Związku Stowarzyszeń Zawodowych dotyczących urządzeń elektrycznych i urządzeń służących do produkcji energii elektrycznej!

• Jeśli istnieją wątpliwości w kwestii zasady działania, bezpieczeństwa lub podłączania produktu, należy zwrócić się do wykwalikowanego specjalisty.

• Prace konserwacyjne, regulacje i naprawy mogą być przeprowadzane wyłącznie przez specjalistę lub specjalistyczny warsztat.

• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji, prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalistą.

• Uwaga, światło LED:

- Nie patrzeć w wiązką światła!

- Nie obserwować bezpośrednio ani przyrządami optycznymi!

Montaż

• Lampa błyskowa LED może produkować błyski światła o dwóch różnych częstotliwościach błysku; w zależności od połączenia, częstotliwość może wynosić 7,62 Hz lub 24,75 Hz:

Częstotliwość błysku 7,62 Hz

Przewód czarny GND/biegun ujemny (-) Przewód czerwony Biegun dodatni (+): 12 - 24 V/DC

Częstotliwość błysku 24,75 Hz

Przewód czarny GND/biegun ujemny (-) Przewód żółty Biegun dodatni (+): 12 - 24 V/DC

Jeśli pragnie się używać tylko jednej częstotliwości błysku, wtedy każdy nieużywany

kabel można odizolować przy pomocy np. rurki termokurczliwej.

W zależności od pożądanego działania, można przełączać pomiędzy częstotliwościami

błysku (np. za pomocą zewnętrznego przełącznika, itp.).

• W zależności od podłoża, lampę błyskową LED należy zamocować przy pomocy dwóch odpowiednich śrub i, jeśli to konieczne, kołków. Najpierw potrzebny jest jednak wystarczająco duży otwór na kabel zasilania.

Połączenia kablowe należy chronić przed zwarciem. W przypadku montażu na zewnątrz należy upewnić się, że połączenia kablowe (np. zaciski gwintowe, złącza termokurczliwe itd.) nie będą narażone na przenikanie wilgoci.

Należy zwrócić szczególną uwagę na to, by podczas wiercenia otworów montażowych

w ścianie lub przykręcania śrub żadne kable ani przewody nie zostały uszkodzone.

• Odłącz napięcie robocze i sprawdź funkcjonowanie lampy błyskowej LED.

Objaśnienie symboli

Symbol z wykrzyknikiem w trójkącie wskazuje na ważne wskazówki w tej instrukcji

użytkowania, których należy bezwzględnie przestrzegać.

Symbol strzałki można znaleźć przy specjalnych poradach i wskazówkach

związanych z obsługą.

Wskazówki bezpieczeństwa

Dokładnie przeczytaj instrukcję obsługi i przestrzegaj zawartych w niej wskazówek dotyczących bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji zawartych w niniejszej instrukcji obsługi. Poza tym w

takich przypadkach wygasa rękojmia/gwarancja.

• Produkt nie jest zabawką. Należy trzymać go poza zasięgiem dzieci i zwierząt.

• Dopilnuj, aby materiały opakowaniowe nie zostały pozostawione bez nadzoru.

Mogą one stać się niebezpieczną zabawką dla dzieci.

• Chronić produkt przed ekstremalnymi temperaturami, silnymi wibracjami, palnymi gazami, oparami i rozpuszczalnikami.

• Nie narażaj produktu na obciążenia mechaniczne.

• Jeśli bezpieczna praca nie jest dłużej możliwa, należy przerwać użytkowanie i

zabezpieczyć produkt przed ponownym użyciem. Bezpieczna praca nie jest zapewniona, jeśli produkt:

- posiada widoczne uszkodzenia,

- nie działa prawidłowo,

- był przechowywany przez dłuższy okres czasu w niekorzystnych warunkach lub

- został nadmiernie obciążony podczas transportu.

• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek

produktu nawet z niewielkiej wysokości spowodują jego uszkodzenie.

• Należy przestrzegać również wskazówek bezpieczeństwa i instrukcji obsługi innych urządzeń, do których produkt zostanie podłączony.

• Nie należy korzystać z produktu w pomieszczeniach lub warunkach środowiskowych, w których mogą być obecne łatwopalne gazy, opary lub pyły! Istnieje niebezpieczeństwo wybuchu!

• Regularne, szybkie rozbłyski źródła światła mogą u niektórych osób prowadzić do napadów padaczkowych. Jest to możliwe także w przypadku osób, które nigdy nie miały napadów padaczkowych.

Pielęgnacja i czyszczenie

• Produkt nie wymaga konserwacji. Źródło światła LED jest wmontowane na stałe i nie może być wymienione.

• Lampę błyskową LED należy czyścić z zewnątrz wyłącznie czystą, miękką, suchą szmatką.

• W żadnym wypadku nie należy używać agresywnych środków czyszczących, alkoholu

czyszczącego ani innych chemicznych roztworów, gdyż mogą one uszkodzić obudowę lub nawet negatywnie wpłynąć na działanie urządzenia.

• Nie wolno zbyt mocno naciskać na korpus urządzenia, może to spowodować zarysowania.

• Kurz można z łatwością usunąć czystym, miękkim pędzelkiem lub odkurzaczem.

• Nie zanurzaj produktu w wodzie.

Utylizacja

Urządzenia elektroniczne mogą być poddane recyklingowi i nie należą do odpadów z

gospodarstw domowych. Produkt należy utylizować po zakończeniu jego eksploatacji

W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.

zgodnie z obowiązującymi przepisami prawnymi.

Dane techniczne

Napięcie robocze ..........................12 - 24 V/DC

Pobór prądu ..................................maks. 120 mA

Źródło światła ............................... LED, niewymienne

Stopień ochrony ............................ IP65

Częstotliwość błysków .................. 7,62 Hz lub 24,75 Hz (w zależności od połączenia)

Długość kabla ............................... ok. 160 mm

Wymiary (szer. x wys. x gł.) .......... 110 x 35 x 38 mm

Waga ............................................ 53 g

To jest publikacja rmy Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Wszelkiego rodzaju reprodukcje, np. kopiowanie, tworzenie mikrolmów lub rejestracja w urządzeniach elektronicznych do przetwarzania danych wymagają pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.
