СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Подставка подвесная «UNI-TV Plus» соответствует КШУР.301229.008 и признана годной для эксплуатации. Изготовитель гарантирует соответствие изделия требованиям КШУР.301229.008 при cоблюдении потребителем условий эксплуатации, хранения и транспортировки. Гарантийный срок эксплуатации 12 месяцев со дня продажи через розничную торговую сеть. При отсутствии отметки торгующей организации, гарантийный срок исчисляется с даты изготовления изделия. Месяц и год изготовления изделия указаны в гарантийном талоне. Не принимаются претензии по изделиям, имеющим механические повреждения, отличные от естественных следов эксплуатации. Претензии по работе и предложения следует направлять по адресу: 410054, Россия, Саратов, а/я 1334, Тел./факс: (8452) 495-232, 495-242 E-mail: online@remo-zavod.ru Сайт: www.remo-zavod.ru Наименование и юридический адрес изготовителя: ООО «РЭМО-Технологии», 410033, г. Саратов, пр. 50 лет Октября 101
Подставка подвесная «UNI-TV Plus»
для телевизоров
c креплением VESA100/200
Примечание. В связи с постоянным совершенствованием конструкции и технологии, в вашем изделии могут быть изменения, не отмеченные в настоящем паспорте и не ухудшающие его параметры.
ПАСПОРТ
КШУР.301229.008ПС
в.1.0_20150806
ОБЩИЕ СВЕДЕНИЯ О ИЗДЕЛИИ
Подставка подвесная «UNI-TV Plus» позволяет удобно и эффективно разместить вокруг современного телевизора различную технику: приемник цифрового эфирного телевидения, ресиверы спутникового и кабельного ТВ, WiFi-роутер, хаб и маршрути­затор, комнатную антенну, веб-камеру, игровые консоли и модули, радиотелефон, беспроводные наушники и т. п. Подставка универсальна, обладает широкими возможностями для крепления на телевизоре, независимо от того установлен ли он на стеновом кронштейне любого типа (фиксированном, наклонном, наклонно-поворотном, подвесном) или на опоре из комплекта поставки. Подставки выполнены из высококачественной стали и окрашены в черный или белый цвета.
«UNI-TV Plus»Подставка подвесная может эксплуатироваться в интервале темпера-
тур от +1°С до +40°С и предельном значении относительной влажности воздуха 100% при температуре 25°С. Транспортировка и хранение должны осуществляться при температурах от -60°С до +45°С и предельном значении относительной влажности воздуха 100% при температуре 25°С при условии защиты от солнечного излучения и атмосферных осадков. Срок службы изделия – 3 года. Изделие не содержит вредных веществ (материалов) и может быть утилизировано как бытовые отходы любым способом, кроме сжигания в неприспособленных условиях. Изделие может эксплуатироваться без ограничений в быту и на промышленных предприятиях не выше III класса опасности.
ПОДСТАВКА В СБОРЕ ПОД ТЕЛЕВИЗОРОМ.
Выровняйте подставку
по уровню
ПОДСТАВКА В СБОРЕ ПОД ТЕЛЕВИЗОРОМ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Глубина подставки, мм .................................................................................................. 200
Минимальная ширина подставки, мм ......................................................................... 178
Максимальная ширина подставки, мм ........................................................................ 304
Максимальная нагрузка, кг ............................................................................................ ,0 9
Масса подставки, не более, кг ..................................................................................... ,0 75
Габаритные размеры (в упаковке), мм ........................................................... 2 х1 х55 55 35
КОМПЛЕКТАЦИЯ
Полочка ( , шт ................................................................................................................... 2A)
Основание ( , шт ............................................................................................................... 1B)
Держатель (С), шт ............................................................................................................... 1
Скоба Г-образная малая ( , шт ........................................................................................ 1D)
Скоба Г-образная большая ( , шт .................................................................................... 1E)
Планка несущая с прорезями ( ), шт ............................................................................... 1G
Планка несущая ( , шт ..................................................................................................... 1H)
Отрегулируйте
подставку по ширине
и высоте
оборудования
2 7

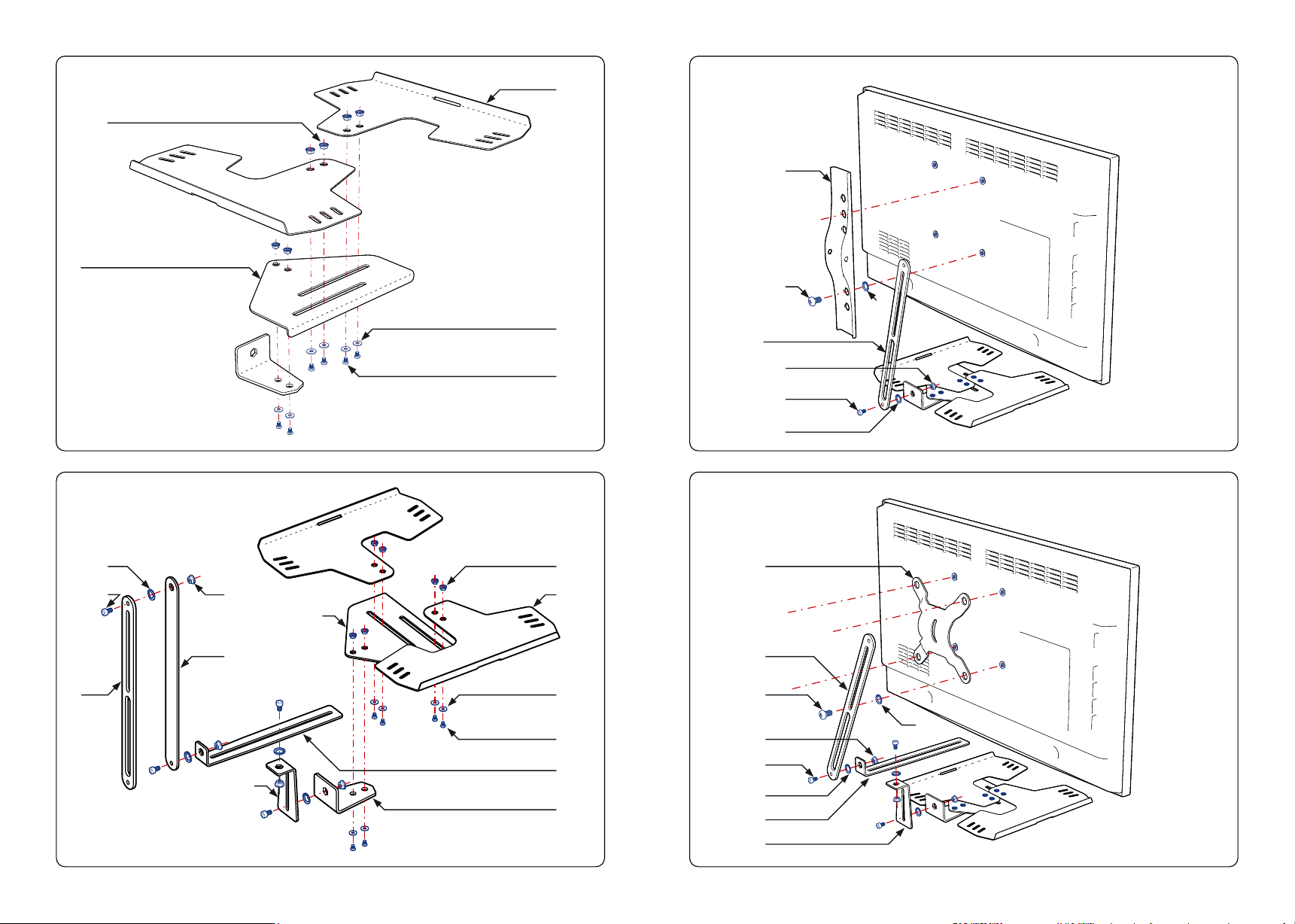

СБОРКА ПОДСТАВКИ
K (x6)
B
A (x2)
J (x6)
I (x6)
УСТАНОВКА ПОД ТЕЛЕВИЗОР. ВАРИАНТ №1
*
*
*
G L (x1)
N (x1)
ПОЛНАЯ СХЕМА СБОРКИ
M (x4)
N (x4)
L (x4)
K (x6) A (x2)
M (x1)
УСТАНОВКА ПОД ТЕЛЕВИЗОР. ВАРИАНТ №2
*
* - не входит в комплект поставки
B
H
G
J (x6)
I (x6)
E
D
C
L (x3)
N (x3)
M (x3)
G
*
*
E
D
* - не входит в комплект поставки
4 5

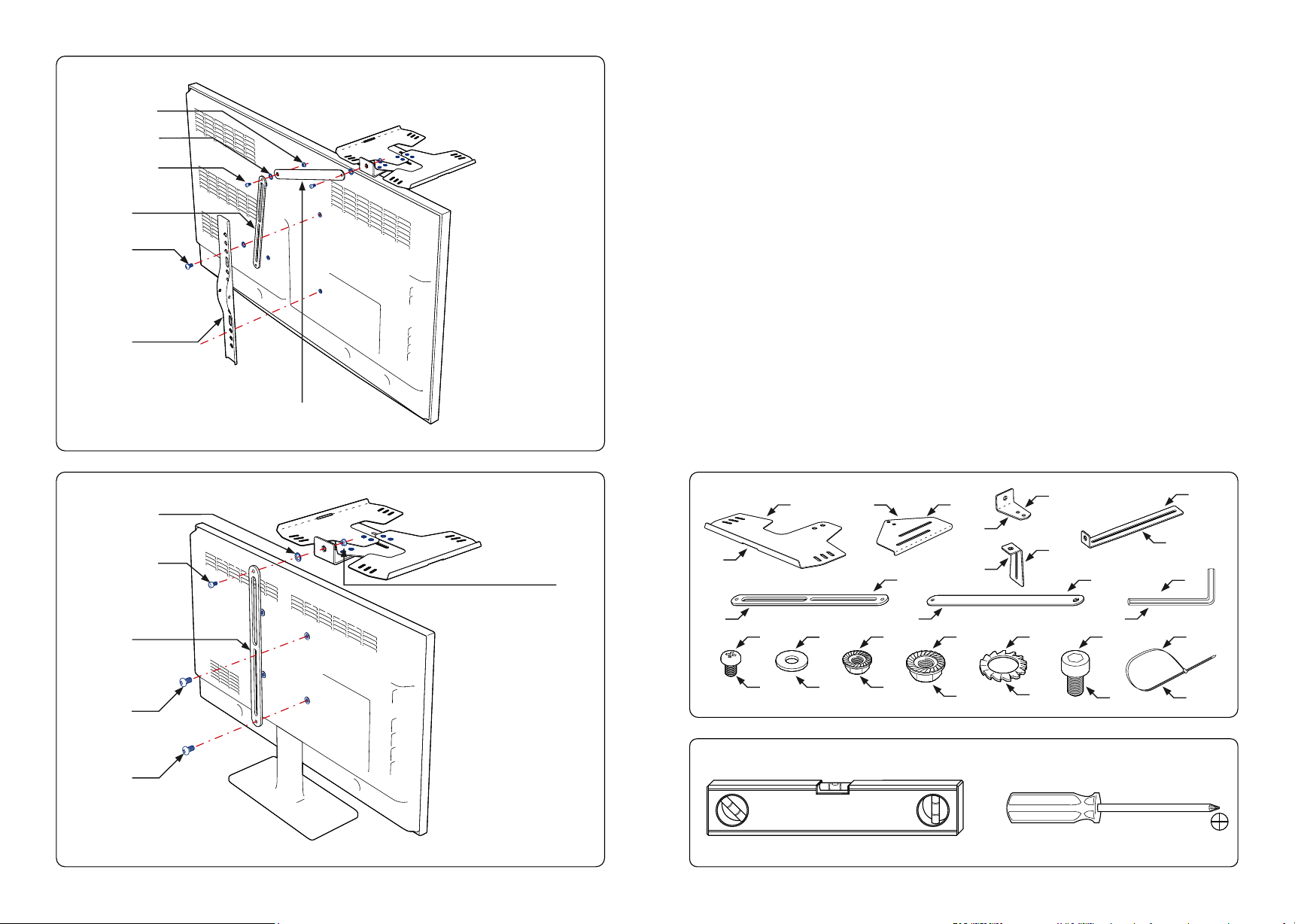

УСТАНОВКА НАД ТЕЛЕВИЗОРОМ. ВАРИАНТ №1
L (x2)
M (x2)
N (x2)
G
Винт М3 ( ), шт ....................................................... . ....................... I ................ ..................... 6
Шайба 3 ( , шт ................................................................................................................... J) 6
Гайка с фланцем М3 ( , штK) ............................................................................................... 6
N) Винт с внутренним шестигранником М4 ( , шт ............................................................. 4
Шайба зубчатая М8 ( , шт .............................................................................................. 4M)
Гайка с фланцем М4 ( , шт ............................................................................................... 4 L)
Хомут нейлоновый ( , шт ................................................................................................ 1O)
Ключ шестигранный ( ), шт ............................................................................................... 1P
РЕКОМЕНДАЦИИ ПО СБОРКЕ
*
*
H
УСТАНОВКА НАД ТЕЛЕВИЗОРОМ. ВАРИАНТ №2
M (x1)
N (x1)
G
*
* - не входит в комплект поставки
L (x1)
Для удобства установки изделия на телевизор, сначала соберите саму подставку из двух полочек, основания и держателя. На иллюстрациях показаны основные варианты установки подставки, однако их может быть гораздо больше  выбирайте наиболее удобный для Вас, вашего стено­вого кронштейна и телевизора. После установки подставки на телевизор  выровняйте её с помощью уровня, отрегу­лируйте положение по габаритам оборудования, которое будет установлено на подставку, и протяните крепежные винты.
В КОРОБКЕ
x2
x1
A
I
x6 x6 x6
x1
J
K
B
x1
C
D
L
x4
x1
H
M
x4
G
x1 x1
N
x4
E
x1
P
O
x2
ДОПОЛНИТЕЛЬНО ПОТРЕБУЮТСЯ
*
* - не входит в комплект поставки
6 3
