Betriebsanleitung
Vor Inbetriebnahme / Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen!
Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder
eigenmächtigen Änderungen an der werkseitig gelieferten Geräte-
ausführung erlischt jeglicher Gewährleistungsanspruch.

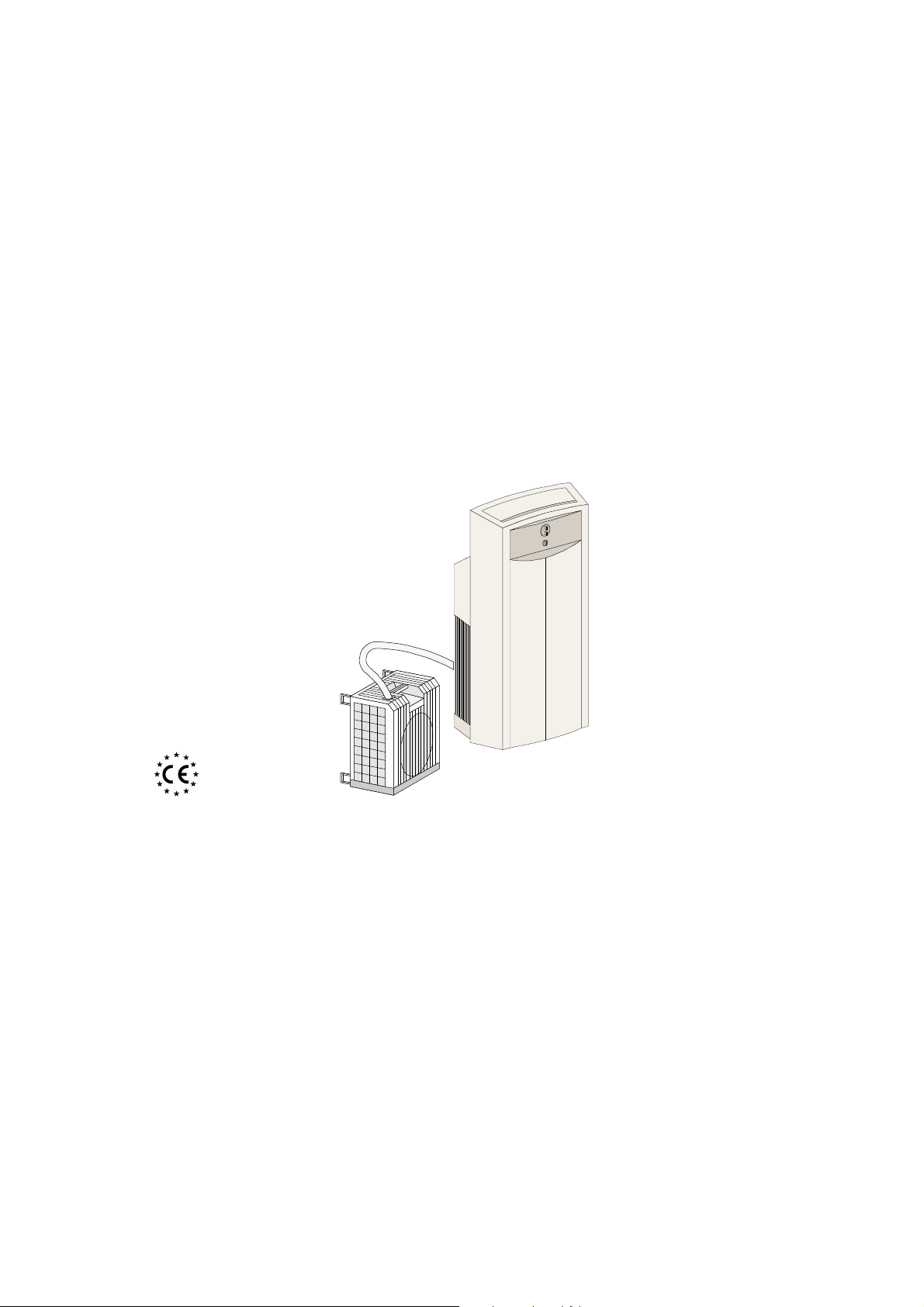

Mobiles Raumklimagerät
REMKO RKL 450
Inhalt Seite
1. Sicherheitshinweise 4
2. Technische Daten 4
3. Gerätebeschreibung 5
4. Gerätetransport 6
5. Geräteaufstellung 6
6. Vor der Inbetriebnahme 7 -8
7. Inbetriebnahme 9
8. Entfeuchtungsbetrieb 10
Diese Betriebsanleitung muß immer in unmittelbarer Nähe
des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.
G
Inhalt Seite
9. Lüftungsbetrieb 11
10. Außerbetriebnahme 11
11. Filterreinigung 12
12. Pflegehinweise 12
13. Schaltschema 13
14. Verhalten bei Störungen 14
G
3
Page 4
1. Sicherheitshinweise
230V 10 A
Das Gerät ist nach den Regeln der Technik zum Zeitpunkt der Auslieferung hergestellt.
Umfangreiche Material-, Funktions- und Qualitätsprüfungen sichern ihm einen hohen Nutzen und lange Lebensdauer. Trotzdem können von diesem Gerät Gefahren ausgehen, wenn es von unausgebildetem Personal
unsachgemäß oder nicht zum bestimmungsgemäßen
Gebrauch eingesetzt wird!
Ziehen Sie nicht am Anschlußkabel
oder knicken es zu stark ab.
Schäden am Kabel sind sonst nicht
auszuschließen! Ziehen Sie das
Anschlußkabel nur am Stecker aus
der Steckdose und nicht am Kabel!
Nehmen Sie das Gerät nur mit dem
Betriebswahlschalter außer Betrieb.
Schalten Sie es nicht durch Ziehen
des Netzsteckers aus!
min. 50 cm
Achten Sie auf einen ausreichenden
Sicherheitsabstand zu entzündlichen
Gegenständen!
Stellen Sie das Gerät nicht in unmittelbarer Nähe von Vorhängen, Gardinen etc. auf!
Halten Sie einen Sicherheitsabstand
von mindestens 50 cm ein!
Achten Sie darauf, daß die Luftansaug- und Ausblasöffnungen immer
frei von fremden Gegenständen
sind!
Stellen Sie das Gerät nur auf
ebenem Untergrund und standsicher
auf!
Das Gerät darf nur aufrecht stehend
betrieben werden!
Legen Sie das Gerät nicht auf die
Seite oder stellen es zweckentfremdet auf!
Stellen Sie keine schweren oder
warmen Gegenstände auf dem Gerät ab!
Schließen Sie das Gerät nur an eine
ordnungsgemäß installierte und vorschriftsmäßig geerdete und abgesicherte Steckdose an!
(230V / 50Hz; Absicherung 10A)
Bei einem Ortswechsel sollten Sie zuvor den Kondensatbehälter entleeren!
Halten Sie nach jedem Gerätetransport unbedingt eine Wartezeit von
5 MIN.
l Das Gerät darf nicht in explosionsgefährdeten Räu-
men sowie öl-, schwefel- und salzhaltiger Atmosphäre aufgestellt und betrieben werden.
l Das Gerät darf keinem direkten Wasserstrahl aus-
gesetzt werden.
l Das Gerät darf während des Betriebes nicht trans-
portiert werden.
l Alle Elektrokabel außerhalb des Gerätes vor Be-
schädigungen (z. B. auch durch Tiere) schützen.
l Lassen Sie beschädigte Kabel sofort austauschen.
l Verlegen Sie das Anschlußkabel niemals unter Tep-
pichböden oder anderen Belägen ohne einen entsprechenden Trittschutz (Stolpergefahr!).
5 Minuten ein, bevor Sie das Gerät in
Betrieb nehmen!
2. Technische Daten
Arbeitsbereich Kühlen °C 21 - 32
Arbeitsbereich Entfeuchten °C 21 - 32
Entfeuchtungsleistung max. l/h 1,4
Luftleistung m³/h 350 / 480
Ventilatorstufen 2
Kühlleistung max W 3.300
Elektro-Anschluß V 230 / 1~
Frequenz Hz 50
Nennstrom max. A 5,2
Leistungsaufnahme max. W 1.180
Absicherung (bauseits) A 10
Schalldruckpegel L
therm. Sicherungsschutz ja
Verbindungsschlauchlänge m 3,60
Kältemittel : R 407C
Innengerät: Breite mm 440
Höhe mm 850
Tiefe mm 350
Gewicht kg 32,0
Außenteil: Breite mm 413
Höhe mm 430
Tiefe mm 230
Gewicht kg 10
1)Innengerät bei Kühlbetrieb
pA
1)
1m
dB(A) 51 / 55
4
Page 5
3. Gerätebeschreibung
Das Gerät wird mit elektrischer Energie betrieben und
ist für einen vollautomatischen, universellen und problemlosen Einsatz konzipiert. Es läßt sich dank seiner
kompakten Abmessungen bequem transportieren und
fast überall aufstellen.
Das Gerät arbeitet nach dem Kompressionsprinzip und
ist mit einer hermetisch geschlossenen Kälteanlage,
geräusch- und wartungsarmen Radialventilator sowie
Anschlußkabel mit Stecker versehen.
Vollautomatische Steuerung, eingebauter Thermostat,
2-stufig regelbarer Ventilator und Kondensatbehälter
mit integrierter Überlaufsicherung garantieren einen
störungsfreien Gerätebetrieb.
Das Gerät entspricht den grundlegenden Sicherheitsund Gesundheitsanforderungen der einschlägigen EUBestimmungen und ist betriebssicher und einfach zu
bedienen.
Geräteausstattung
Bedienfeld
Luftleitlamelle
Wie wird die kühle Luft erzeugt?
In einem hermetisch geschlossenen Kreislauf befindet
sich eine spezielle Flüssigkeit, das sogenannte Käl-
temittel, die bereits bei niedrigen Temperaturen verdampft und dabei über ein Tauscherelement
(Verdampfer) (1) Wärme aus der Raumluft aufnimmt.
Nach dem Verdampfer gelangt das Kältemittel in den
Kompressor (Verdichter) (2). In diesem wird es komprimiert (verdichtet) wobei ein Temperaturanstieg erfolgt.
Das erwärmte Kältemittel gelangt über die Kältemittelverbindungsleitung jetzt in einen Wärmetauscher
(Kondensator) (3), wo es die der Raumluft entnommene Wärme mittels Ventilatorunterstützung an die Außenluft abgibt.
Mittels einer Einspritzdüse (Drosselelement) (4) wird
das unter hohem Druck stehende Kältemittel entspannt
und auf den Druck im Tauscherelement (Verdampfer)
(1) angepaßt.
Dort findet nun die eigentliche Kälteerzeugung statt.
Das flüssige Kältemittel verdampft und kühlt dabei ab.
Der mit Hilfe des Ventilators (5) über den Verdampfer
geführten Raumluft wird nun ein Teil der Wärme entzogen und diese abgekühlt wieder dem Raum zugeführt.
Durch den zyklischen Kreislauf wird die Raumtemperatur kontinuierlich abgesenkt.
Luftfilter
Verbindungs-
schlauch
Arbeitsweise
Außenteil
Handgriff
Innenteil
Ein Raumklimagerät arbeitet im Prinzip ähnlich wie ein
Kühlschrank. Hier wird den im Innenraum eingelagerten
Speisen und Getränken Wärme entzogen. Diese Wärme wird über einen Wärmetauscher an der Rückseite
des Kühlschranks an die Umgebungsluft abgegeben.
Das Raumklimagerät kühlt die Raumluft, indem es ihr
Wärme entzieht und diese an die Außenluft abführt. Die
abgekühlte Luft wird dem Aufstellraum wieder zugeführt.

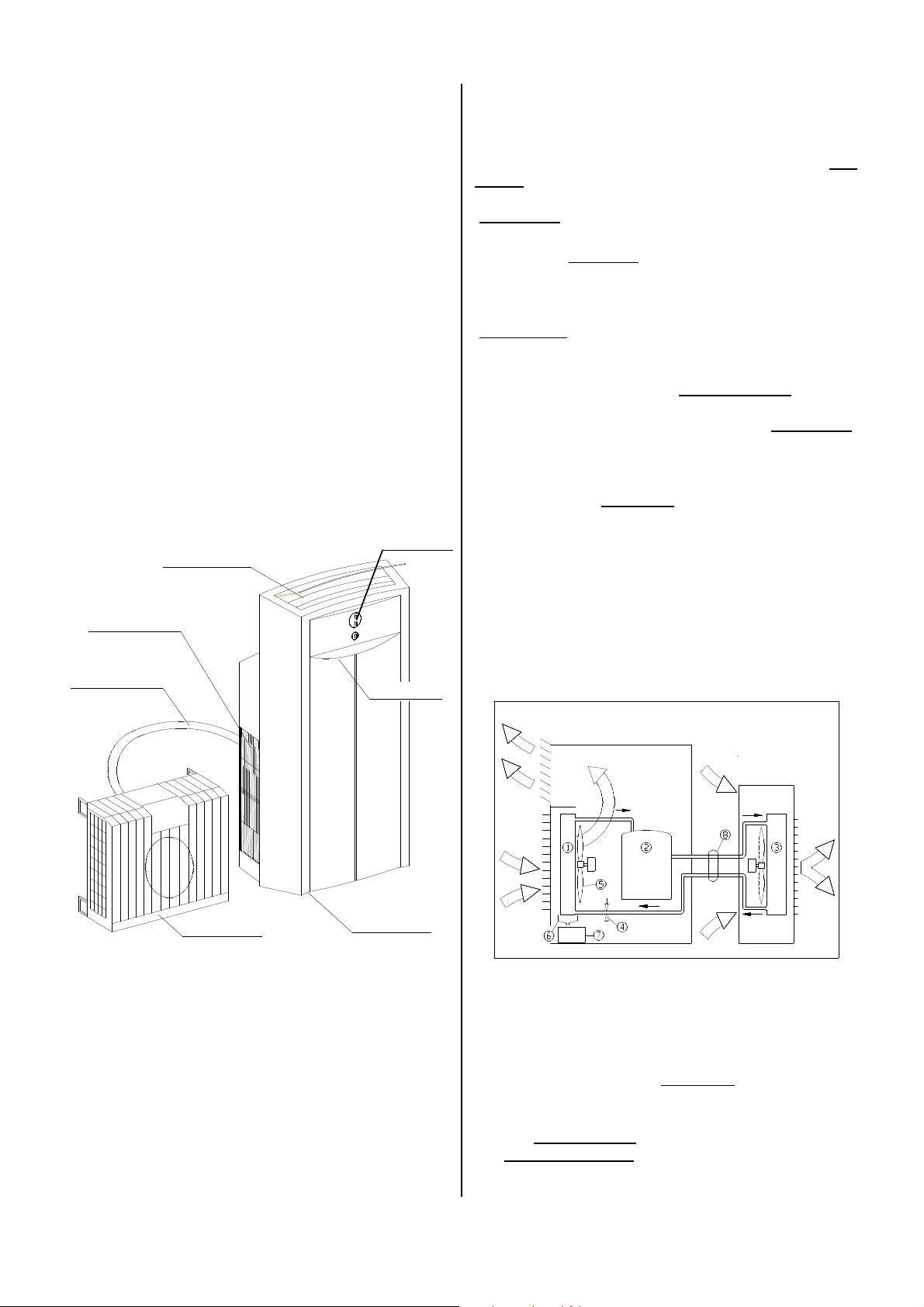

Schematische Darstellung der Arbeitsweise
Raum luft
abge kühlt
In nenteil
Raum luft
Kondensat
Im Kühlbetrieb wird die angesaugte Raumluft bis unter
den Taupunkt abgekühlt und der in ihr enthaltene Wasserdampf schlägt sich als Kondensat an der Verdampferfläche nieder.
Das kondensierte Wasser tropft in eine darunter angeordnete Kondensatfalle (6) und von dort aus weiter in
den Kondensatbehälter (7).
Dieser muß von Zeit zu Zeit entleert werden.
Außenluft
Außenteil
Außenluft
erwä rmt
5
Page 6

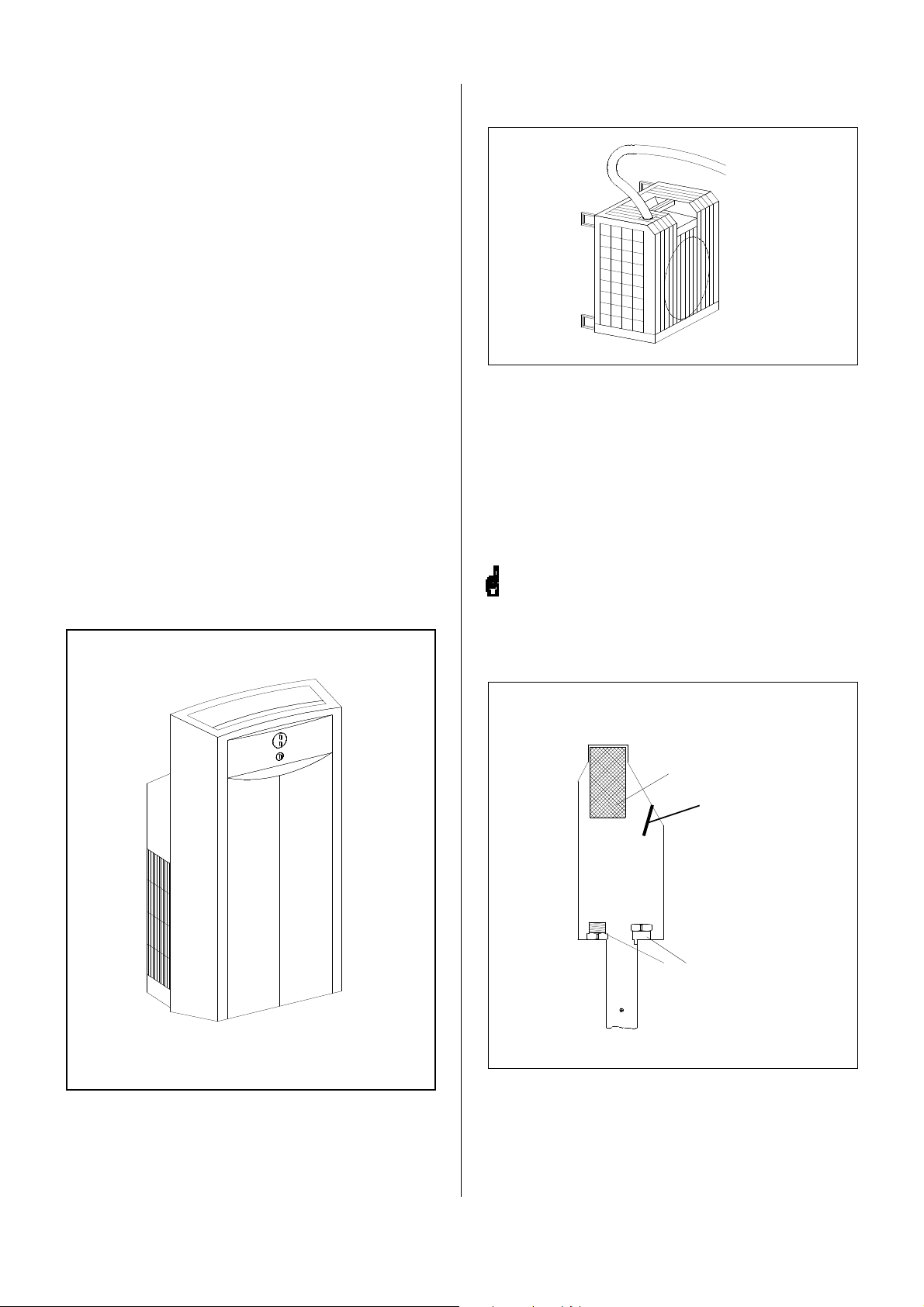

4. Gerätetransport
Das Klimagerät besteht aus einem kompakten
Außenteil und einem fahrbaren Innengerät.
Beide Teile sind durch einem flexiblen
Verbindungsschlauch miteinander verbunden.
Der Verbindungsschlauch darf nicht scharfkantig
gebogen, geknickt oder eingeklemmt werden.
Zum Gerätetransport wird das Außenteil am
Innengerät eingehängt und arretiert.
Schieben Sie dazu die Transporthaken in die
Aussparungen an der Rückseite des Innengerätes.
Klappen Sie anschließend das Außenteil an das
Innengerät heran und sichern es mit Hilfe der
mitgelieferten Haltegurte.
Anschließend werden die Gurte auf die
entsprechende Länge eingestellt und gespannt.
5. Geräteaufstellung
Innengerät
Das fahrbare Innengerät wird im zu kühlenden Raum
aufgestellt.
Außenteil
Für den Fall, daß das Gerät fest installiert werden
soll, können die Verbindungsleitungen für die Installation getrennt werden.
Das Trennen und Verbinden zwischen Innengerät
und Außenteil kann bis zu 6 mal wiederholt werden, ohne daß bedeutsame Verluste in der Kühlleistung auftreten.
Diese Arbeit darf nur von qualifiziertem und
autorisiertem Fachpersonal ausgeführt werden!
Trennbare Verschraubung am Innengerät:
Das Außenteil wird vorzugsweise im Freien oder an
einem sehr gut belüfteten Ort aufgestellt bzw.
befestigt.
Klemmbefestigung für
Verbindungsschlauch
Kondensatanschluß
KältemittelVerschraubungen
(schließen sich bei
Trennung vom Schlauch
automatisch).
Unterhalb des Schlauches an der Rückseite des
Innengerätes befindet sich eine Klappe, die sich durch
Lösen der Schraube (unten) herausnehmen läßt. Die
Verschraubungen dann bereits erreichbar.
6
Page 7
6. Vor der Inbetriebnahme
Alle Geräte unterliegen einer ständigen Qualitätskontrolle und werden vor dem Versand sorgfältig verpackt.
Bitte überprüfen Sie trotzdem vor der Aufstellung den
einwandfreien Gerätezustand.
Das Gerät ist zum leichteren Transport mit Rollen ausgestattet.
Transportieren Sie es nur aufrecht
und bewegen es vorsichtig auf unebenem Untergrund z.B. Teppichen
oder Vorlegern.
Achtung!
Stellen Sie das Gerät nach dem Auspacken auf die
Transportrollen und lassen es mindestens 5 Minuten
stehen, bevor Sie es einschalten.
Wichtig !
Kontrollieren Sie, ob der Kondensatbehälter richtig eingesetzt ist.
Das Gerät läuft nicht an, wenn der
Behälter nicht oder falsch eingesetzt
wurde.
Dies erkennen Sie daran, daß beim
Einschalten des Gerätes die roten
Störlampen + aufleuchten.
Kontrollieren Sie, ob die Luftansaugfilter eingesetzt sind.
Betreiben Sie das Gerät nie mals ohne Luftansaugfilter!
Entnehmen Sie den an der Geräterückseite angeordneten Kondensatbehälter und entfernen Sie den Klebestreifen (Transportsicherung).
Setzen Sie danach den Kondensatbehälter wieder ordnungsgemäß ein.
Stellen Sie das Gerät standsicher auf
einem ebenen und festen Untergrund
auf. Bei Bodenunebenheiten kann es
sonst zu Vibrationen, störenden Geräuschen und Auslaufen von Kondensat kommen.
Vergewissern Sie sich, daß der Betriebswahlschalter auf das Symbol
l = „AUS“ geschaltet ist.
Wir empfehlen, während des Gerätebetriebes die Fenster und die Türen möglichst geschlossen zu halten.
Schützen Sie das Gerät
vor direkter Sonneneinstrahlung weil dadurch
das Betriebsverhalten beeinflußt werden kann!
230 V 10 A
Verbinden Sie den Netzstecker mit
der Steckdose. Vergewissern Sie sich
vorher, ob die erforderliche Spannung
(230V/1~ 50 Hz) und Absicherung
(10 A) vorhanden ist.
Sollte ein Verlängerungskabel erforderlich sein, unbedingt einen Elektrofachmann befragen!
Wir empfehlen bei direkter Sonneneinstrahlung
zusätzlich die Vorhänge
und Rolläden zu schließen.
7
Page 8

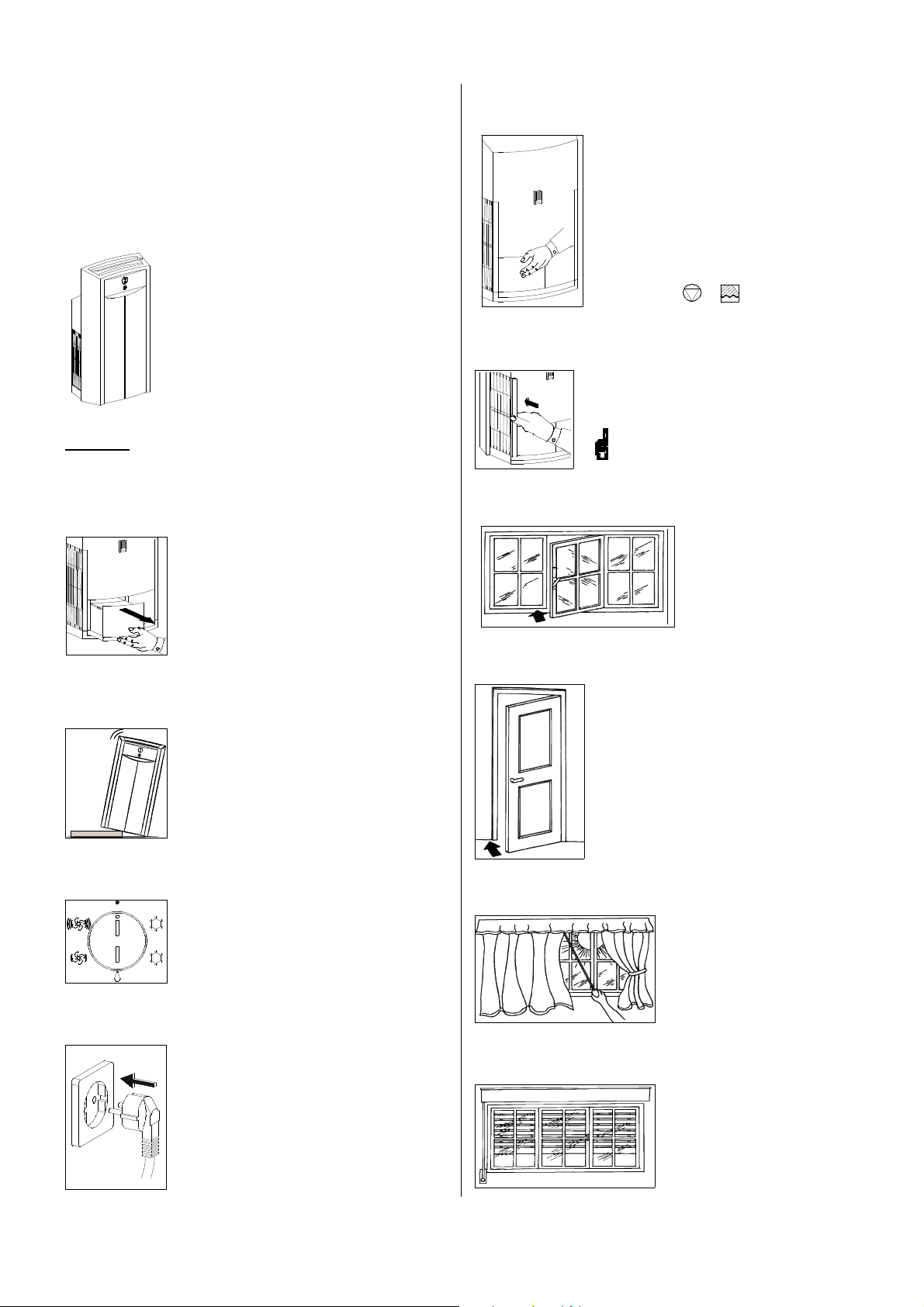

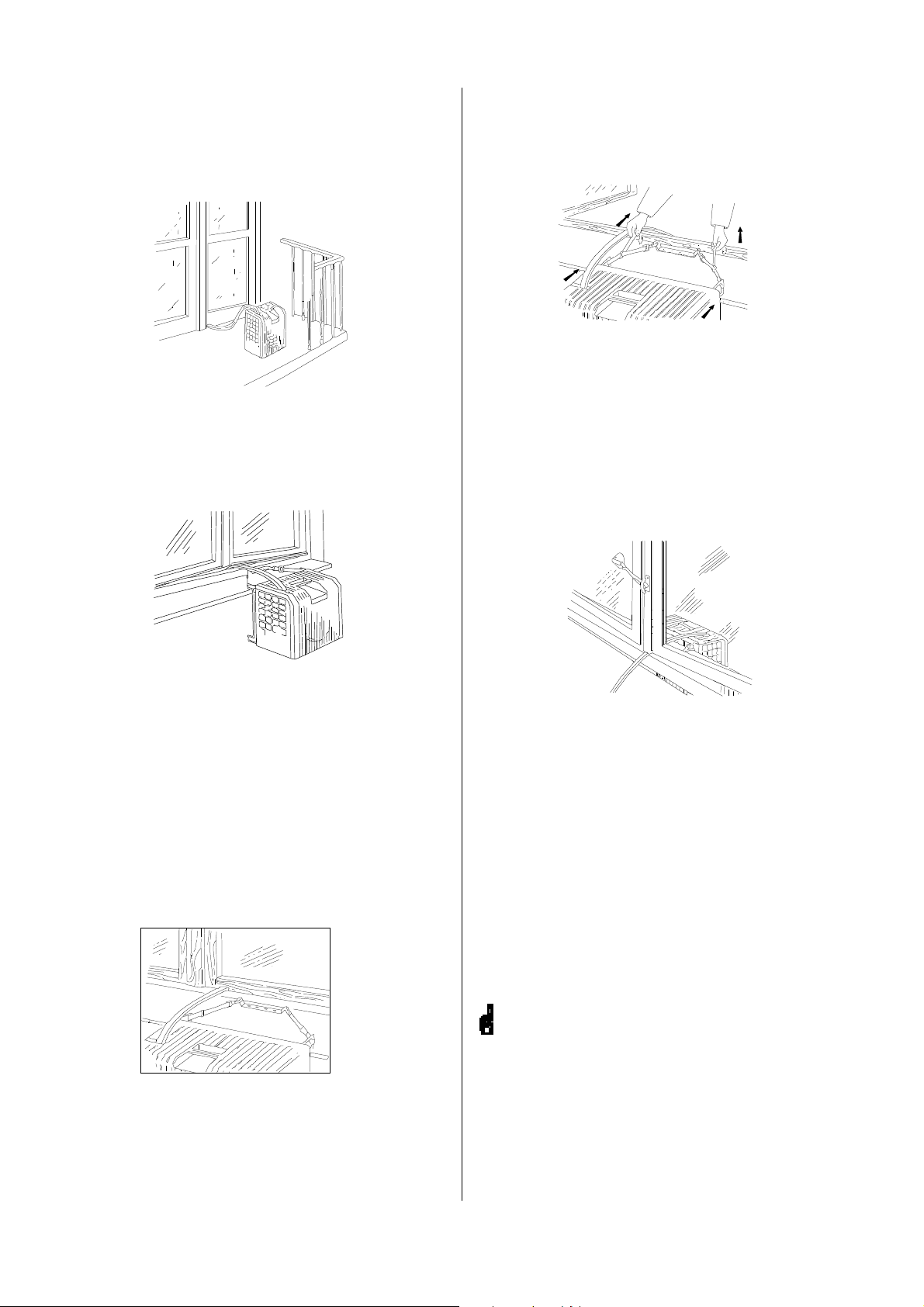

Zur Aufstellung des Außenteiles bieten sich
mehrere Möglichkeiten an:
1) auf einem vorhandenen Balkon, einem flachen
Dach oder einfach auf dem Boden.
Sehen Sie eventuell einen kleinen Sockel vor.
2) an der Fensterbank oder dem Fensterrahmen
installiert
Bei der Aufstellung in Nebenräumen ist sicherzustellen, daß ständig ein ausreichender natürlicher
Luftwechsel und eine Raumtemperatur von unter 46 °C
vorhanden ist.
Weiter ist sicherzustellen, daß die austretende
Feuchtigkeit des Außenteils keine Schäden im
Aufstellraum verursachen kann.
Zur Anbringung des Außenteiles befestigen Sie
die mitgelieferte Montagehalterung sicher:
a) am Fensterrahmen
b) an bzw. auf der Fensterbank
c) an der Außenwand
Das Außenteil wird anschließend mit Hilfe der Haltegurte an der Montagehalterung eingehakt.
Die Haltegurte sind entsprechend so einzustellen,
dass das Außenteil senkrecht hängt.
Der flexible Verbindungsschlauch kann:
a) zwischen zwei Fensterflügeln verlegt werden.
Die Fensterflügel werden mit beiliegendem Sauger sowie dem Elastikband zusammengehalten.
b) in einem Türspalt etc. verlegt werden.
c) Falls das Klimagerät für längere Zeit im selben
Raum eingesetzt werden soll, besteht auch die Möglichkeit, einen Wanddurchbruch mit den Maßen 80
mm x 80 mm herzustellen.
Die trennbare Verbindung läßt eine Wanddurchführung des Verbindungsschlauches zu.
Ein zu häufiges Öffnen und Schließen der Kältemittelverbindungen führt zum Kältemittelverlust!
Es ist unbedingt darauf zu achten, daß die Verbindungsventile im getrennten Zustand vor
Staub und Schmutz geschützt werden!
Der Verbindungsschlauch darf keinesfalls
scharfkantig gebogen oder eingeklemmt werden.
8
Page 9
7. Inbetriebnahme
Nach erfolgter Geräteaufstellung und unter Beachtung
der Kapitel „Sicherheitshinweise" und „Vor der Inberiebnahme" können Sie jetzt das Gerät in Betrieb nehmen.
Einsatzbereiche: Kühlen 21 °C - 35 °C
Entfeuchten 21 °C - 27 °C
Eine ordnungsgemäße Gerätefunktion ist nur innerhalb
der o.a. Temperaturbereiche gewährleistet!
Hinweis:
Um Schäden am Kompressor zu vermeiden, sollte das
Gerät erst 5 Minuten nach jedem Transport eingeschaltet werden.
Das Gerät sollte möglichst immer aufrecht transportiert
werden. Die Ausblasöffnung ist bei Gerätebetrieb
grundsätzlich aufzuklappen !

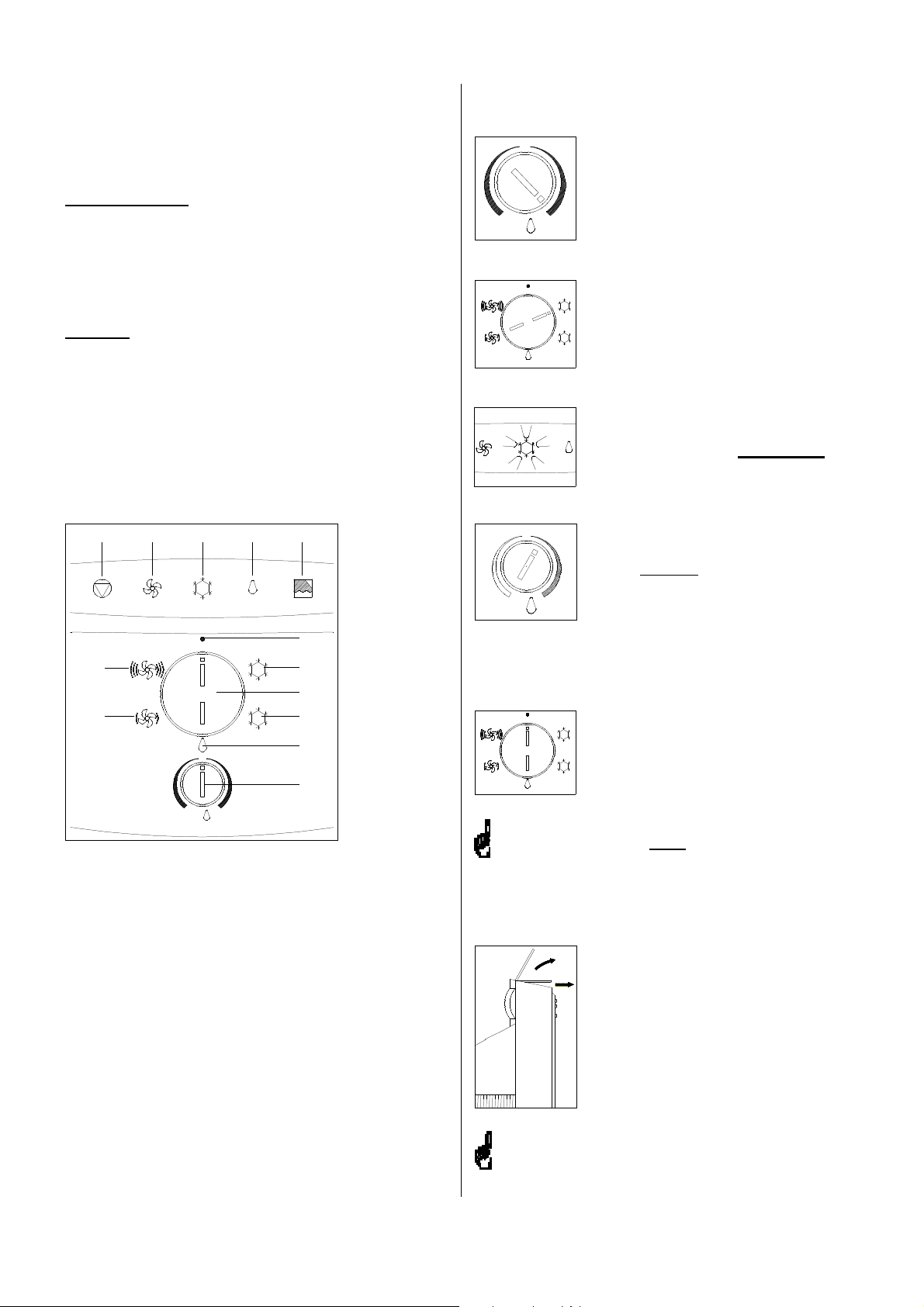

Bedienfeld
Kühlbetrieb
TURBO
SILENT
Drehen Sie den Thermostatknopf im
Uhrzeigersinn auf die Maximalstellung (= höchste Kühlleistung).
Stellen Sie den Betriebswahlschalter
im Uhrzeigersinn auf die Positionen
TURBO = hohe Luftleistung oder
SILENT = geringe Luftleistung
Im Anzeigenfeld leuchtet jetzt die
Kontrollampe für den Kühlbetrieb auf.
Der Kompressor schaltet sich bei
Raumtemperaturen über 21 °C und
nach Ablauf einer Sicherheitszeit automatisch zu und es wird kühle Luft
ausgeblasen.
1 2 3 4 5
Anzeigenfeld
6
12
TURBO
13
SILENT
7
8
9
10
11
Bedienfeld
1) Warnleuchte allgemein
2) Anzeige für Ventilatorbetrieb
3) Anzeige für Kühlbetrieb
4) Anzeige für Entfeuchtungsbetrieb
5) Warnleuchte ‘Kondensatbehälter voll’
6) AUS-Position
7) Kühlbetrieb ‘hohe Luftleistung’
8) Betriebswahlschalter
9) Kühlbetrieb ‘geringe Luftleistung’
10) Entfeuchtungsbetrieb
11) Drehknopf ‘Thermostat’
12) Ventilatorbetrieb ‘hohe Luftleistung’
13) Ventilatorbetrieb ‘geringe Luftleistung’
(oben)
(vorne)
Ist die gewünschte Raumtemperatur
erreicht, drehen Sie den Thermostatknopf langsam entgegen dem Uhrzeigersinn zurück, bis der Kompressor
abschaltet. Die linke Seite des Schalters hat keine Funktion.
Das Gerät arbeitet jetzt bei einer konstanten Raumtemperatur im automatischen Dauerbetrieb.
Zum Beenden des Kühlbetriebes stel-
TURBO
len Sie den Betriebswahlschalter zurück auf das Symbol l = AUS.
SILENT
Zur Vermeidung von elektronischen Schäden, darf
der Netzstecker erst nach dem ordnungsgemäßen
Ausschalten des Gerätes aus der Steckdose entfernt werden!
Einstellen der Ausblasrichtung
60°
Achten Sie auf einen ungehinderten Luftausblas und darauf, daß Personen nicht direkt
dem kühlen Luftstrom ausgesetzt sind (zugfrei
einstellen).
Das Gerät ist mit einer stufenlos ver-
0°
stellbaren Luftleitlamelle ausgestattet.
Diese können Sie, den jeweiligen
Verhältnissen entsprechend, in einem
Winkel zwischen 0° (minimal) und 60°
(maximal geöffnet) einstellen.
Vermeiden Sie einen Gerätebetrieb
mit geschlossener Luftleitlamelle!
9
Page 10
8. Entfeuchtungsbetrieb
Im Entfeuchtungsbetrieb wird die feuchte Raumluft vom
eingebauten Ventilator angesaugt, gefiltert, abgekühlt
und entfeuchtet dem Raum wieder zugeführt.
Die Wärme wird wie beim Kühlbetrieb über das Außengerät abgeführt. Falls eine reine Entfeuchtung ohne Absenkung der Raumtemperatur gewünscht ist, muß das
Außengerät ebenfalls im zu entfeuchtenden Raum aufgestellt werden.
Es erfolgt dabei kein Absenken sondern eine leichte Erhöhung der Raumtemperatur.
Fenster und Türen sind während des Entfeuchtungsbetriebes geschlossen zu halten!
1.) Entfeuchtung ohne Temperaturabsenkung
Das Außenteil kann am Innengerät eingehängt und
arretiert werden (s. Seite 11). Auf jeden Fall muß
sich jedoch das Außenteil im gleichen Raum wie das
Innengerät befinden.
Eine Entfeuchtung ohne Temperaturabsenkung ist
dort erwünscht, wo die Trocknung des Raumes
besonders intensiv erfolgen soll.
Hier vereinen sich die Vorteile der Luftentfeuchtung
durch Kühlung (am Innengerät) und der
Lufterwärmung (am Außenteil).
Die Lufterwärmung bedeutet, daß die Fähigkeit der
Luft, Feuchtigkeit aufzunehmen, steigt.
2. Entfeuchtung mit Temperaturabsenkung
Das Außenteil ist wie beim Kühlbetrieb außerhalb
des betreffenden Raumes aufzustellen. Die Luft wird
entfeuchtet und dem Raum abgekühlt wieder zugeführt.
Eine Entfeuchtung mit Temperaturabsenkung ist z.B.
in Kellern oder Lebensmittellagern erwünscht.

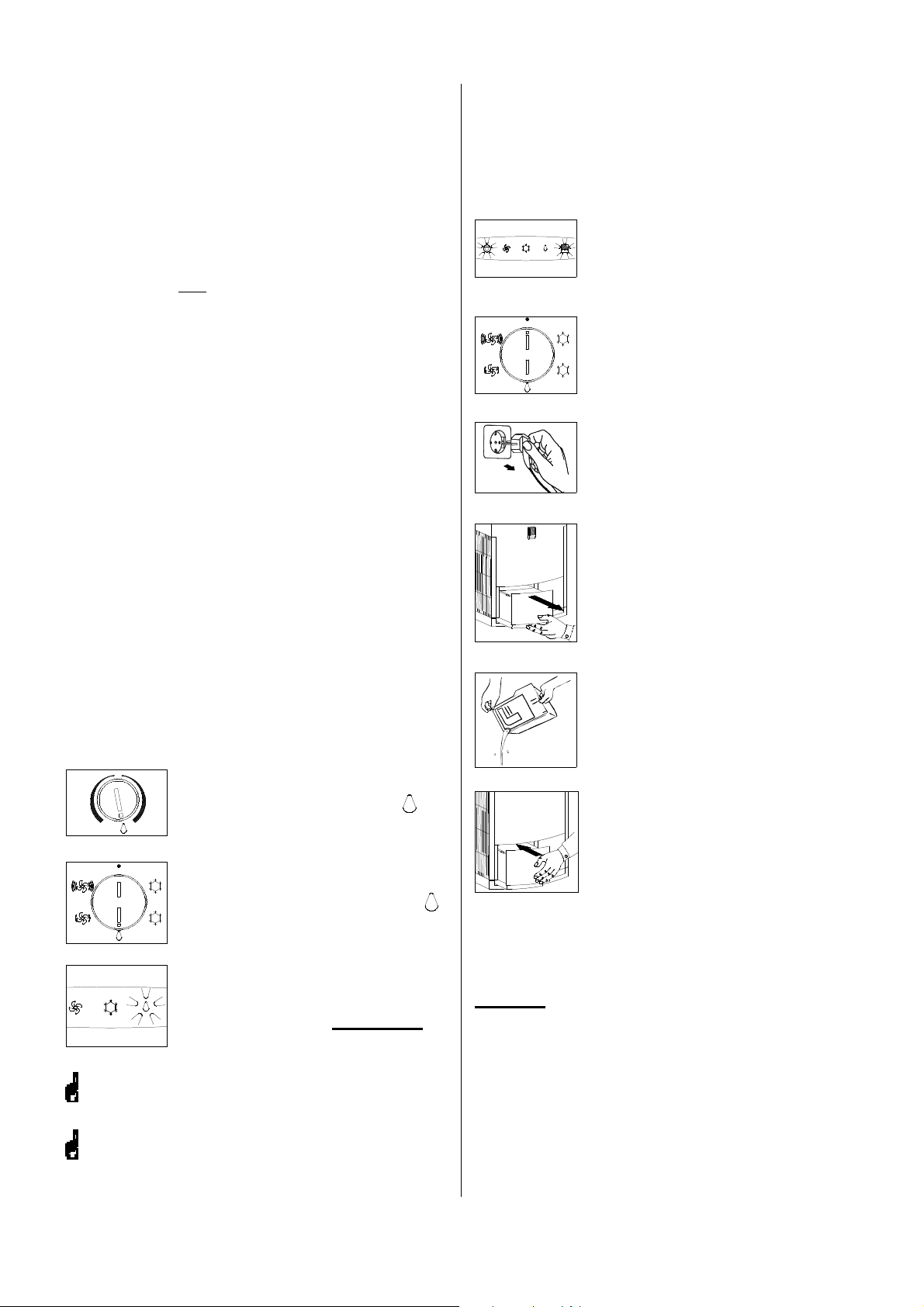

Kondensatbehälter
Im Gegensatz zum Kühlbetrieb wird das Kondensat
beim Entfeuchtungsbetrieb im Kondensatbehälter gesammelt. Von Zeit zu Zeit wird es erforderlich, diesen
zu entleeren.
Wenn der Behälter voll ist, leuchten
im Anzeigenfeld zwei rote Störlampen
auf und das Gerät schaltet automatisch ab.
Drehen Sie den Betriebswahlschalter
zurück auf das Symbol l = „AUS“.
Ziehen Sie das Anschlußkabel am
Stecker aus der Netzsteckdose.
Entnehmen Sie den gefüllten Kondensatbehälter an der Geräterückseite.
Warten Sie damit aber noch einige
Zeit, da erfahrungsgemäß immer etwas Kondensat aus dem Gerät nachtropfen kann.
Gießen Sie das Kondensat aus.
Wir empfehlen den Behälter an-
schließend mit einem weichen und
sauberen Tuch zu reinigen.
Drehen Sie den Thermostatknopf im
Uhrzeigersinn auf das Symbol
(= Entfeuchtungsbetrieb).
Stellen Sie den Betriebswahlschalter
TURBO
im Uhrzeigersinn auf das Symbol
(= Entfeuchtungsbetrieb).
SILENT
Im Anzeigenfeld leuchtet jetzt die Kontrollampe „Entfeuchtungsbetrieb“ auf.
Der Kompressor schaltet sich bei
Raumtemperaturen über 21 °C und
nach Ablauf einer Sicherheitszeit ein.
Bei Raumtemperaturen unter 21 °C und einer relativen Luftfeuchtigkeit unter 40 % ist keine optimale Gerätefunktion mehr gegeben.
Die Geräteleistung ist ausschließlich abhängig
von der räumlichen Beschaffenheit, der Raumtemperatur, der relativen Luftfeuchte und der Beachtung der Aufstellanweisungen.
Setzen Sie anschließend den Behälter wieder in das Gerät ein.
Achten Sie dabei auf den korrekten
Sitz, da sich sonst das Gerät nicht
wieder einschalten läßt!
Der Behälter sollte hörbar einrasten und fest sitzen!
Nehmen Sie nach Einsetzen des Behälters das Gerät
wieder wie gewohnt in Betrieb.
HINWEIS:
Zur Vermeidung von Wasserschäden in Ihren Räumlichkeiten empfiehlt es sich, generell vor jedem Ortswechsel auch eine Entleerung der Kondensatfalle über
dem Kondensatbehälter vorzunehmen.
Entfernen Sie dazu den Stopfen aus dem Ablaufschlauch rechts neben dem Konsatbehälter und lassen
die Restflüssigkeit in einen geeigneten Behälter laufen.
Anschließend den Schlauch wieder ordnungsgemäß
mit dem Stopfen verschließen.
10
Page 11
Kondensatablauf
Um (bei Entfeuchtung) einen störungsfreien Dauerbetrieb zu gewährleisten ist es auch möglich, das anfallende Kondensat direkt in einen Abfluß zu leiten.
Ziehen Sie dazu an der Geräterückseite den ca. 10 cm langen Kondensatschlauch heraus und entfernen Sie
den Stopfen (aufbewahren!).
Verbinden Sie das Ende des Kondensatschlauchs mit einem entsprechend
langen Wasserschlauch.
Leiten Sie das anfallende Kondensat
in einen geeigneten Abfluß.
10. Außerbetriebnahme
Schalten Sie das Gerät aus, indem
Sie den Betriebswahlschalter zurück
auf das Symbol l = AUS stellen.
Zur Vermeidung von elektronischen Schäden, darf der
Netzstecker erst nach dem Ausschalten des Gerätes
aus der Netzsteckdose entfernt werden!
Längere Betriebspausen / Aufbewahrung
Lassen Sie, um unangenehme Gerüche bei der Wiederinbetriebnahme zu
vermeiden, anschließend das Gerät
ca. ½ h im Lüftungsbetrieb
laufen damit die Oberfläche der Verdampferlamellen abtrocknen kann.
Falls Ihnen kein Abfluß zur Verfügung
stehen sollte, stellen Sie das Gerät
auf einen ca. 60 cm hohen Sockel
und lassen das Kondensat in einen
ausreichend groß bemessenen Auffangbehälter laufen.
Kontrollieren Sie den Behälter in regelmäßigen Abständen um ein Überlaufen zu vermeiden!
Achten Sie darauf, daß der Ablaufschlauch mit
etwas Gefälle verlegt wird, damit das Konden-
G
sat ungehindert ablaufen kann!
9. Lüftungsbetrieb
Sie können das Gerät auch zum Lüften bzw. Luftumwälzen einsetzen. Der Kompressor und die Thermostatregelung sind dabei außer Funktion.
Das Außenteil kann im Lüftungsbetrieb im oder außerhalb des betreffenden Raumes stehen.
Stellen Sie den Betriebswahlschalter
entgegen dem Uhrzeigersinn auf die
Position = hohe Luftleistung
oder = geringe Luftleistung
Im Anzeigenfeld leuchtet jetzt die
Kontrollampe für den Lüftungsbetrieb auf.
Ziehen Sie das Anschlußkabel am
Stekker aus der Netzsteckdose.
Zur Vermeidung von Geruchsbildung
entleeren Sie den Kondensatbehälter
und die Kondensatfalle nach Vorschrift.
Beachten Sie die Pflegehinweise!
Reinigen Sie das Gerätegehäuse
und die Luftfilter nach Vorschrift.
Wickeln Sie das Anschlußkabel an
der Halterung auf.
Vermeiden Sie dabei scharfe Knicke
und Biegungen!
Befestigen Sie das Außenteil am Innengerät an der vorgesehenen Halterung.
Schützen Sie das Gerät eventuell mit
einer Kunststoffhülle vor Staub und
bewahren Sie es in aufrechter Position an einem sauberen, trockenen
und vor direkter Sonneneinstrahlung
geschützten Ort auf.
11
Page 12

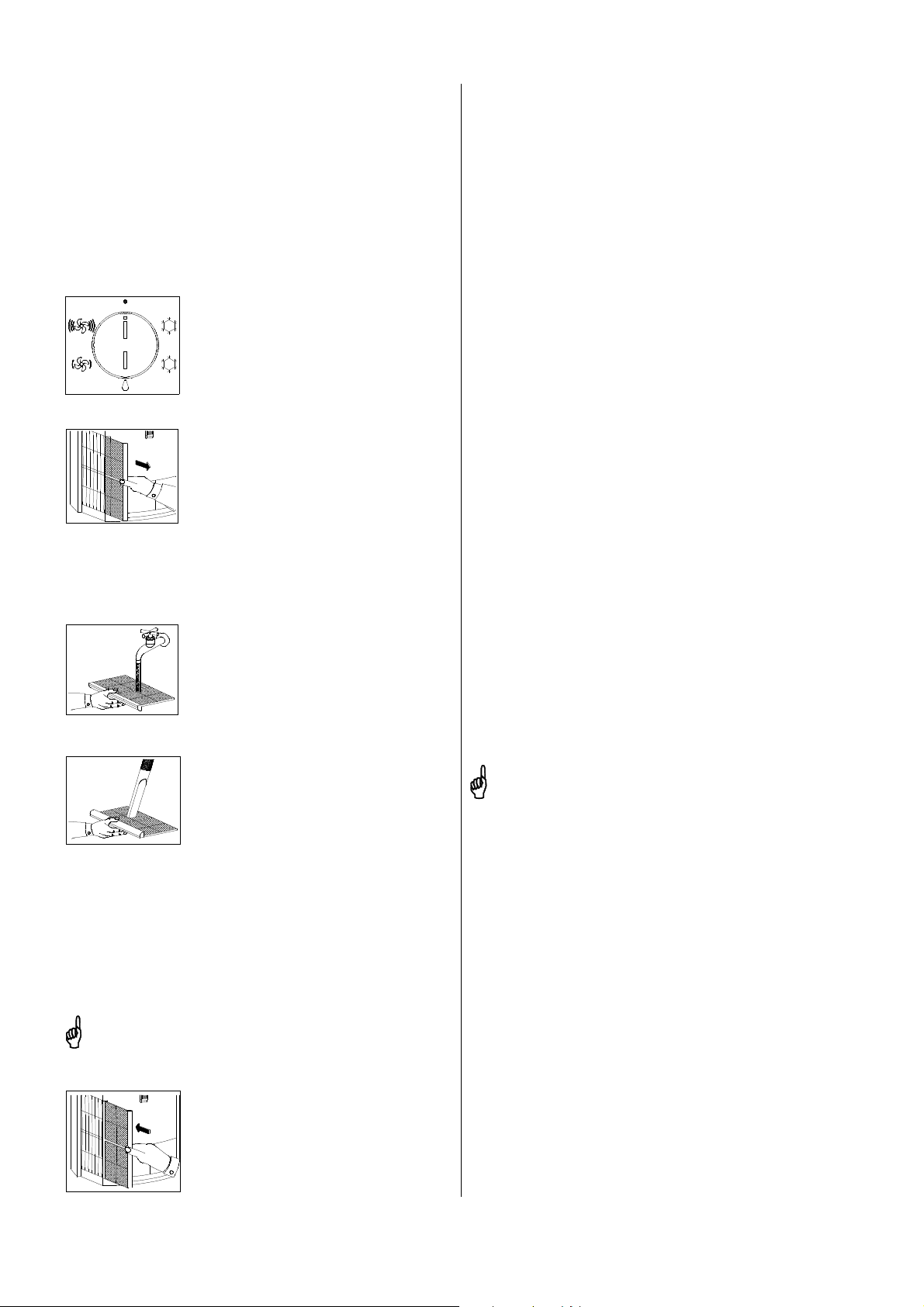

11. Filterreinigung
Zur Verbesserung der Raumluft und zur Vermeidung
von Gerätestörungen ist das Gerät mit zwei AktivLuftfiltern ausgestattet.
Um Leistungsverluste bzw. Gerätestörungen zu vermei-
den, sind die Luftfilter je nach Bedarf, mindestens jedoch alle 2 Wochen gemäß Anweisung zu reinigen!
Schalten Sie das Gerät aus, indem Sie den Betriebswahlschalter
zurück auf das Symbol l = AUS
stellen.
Ziehen Sie die Luftfilter vorsichtig
aus den seitlichen Führungen.
Die Filterrahmen haben eine
Griffleiste und lassen sich mit zwei
Fingern leicht herausziehen.
Wenden Sie bitte keine Gewalt an!
Reinigen Sie die Luftfilter wie folgt:
a) mit handwarmen Wasser,
(verschmutzte Seite nach unten)
b) mit dem Staubsauger,
(verschmutzte Seite nach oben)
12. Pflegehinweise
Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen wird Ihnen Ihr Gerät mit einer langen
Lebensdauer und störungsfreiem Gerätebetrieb danken.
Das Gerät sollte nach jedem längeren Einsatz, jedoch
mindestens jährlich einmal, durchgesehen und gründlich gereinigt werden.
Alle beweglichen Teile haben eine Dauerschmierung.
Die gesamte Kälteanlage ist ein wartungsfreies hermetisch geschlossenes System.
Es darf nur von hierfür speziell autorisierten Fachbetrieben instandgesetzt werden.
l Zum Reinigen des Gerätes benutzen Sie bitte nur
ein sauberes, weiches und leicht angefeuchtetes
Tuch, mit dem Sie vorsichtig den Schmutz von der
Oberfläche abwischen.
l Verwenden Sie nur lauwarmes Wasser (max.
40 °C).
l Reinigen Sie regelmäßig und gründlich alle Luftöff-
nungen, da sich hier meist zuerst der Schmutz ansammelt.
l Vergessen Sie nicht das Säubern des Kondensat-
behälters
l keine scharfen Reinigungsmittel verwenden.
l keine lösungsmittelhaltigen Reiniger verwenden.
l das Gerät darf unter keinen Umständen mit fließen-
dem Wasser behandelt werden.
Ziehen Sie zum Reinigen oder Warten des Gerätes immer den Netzstecker aus der Steckdose!
Stärkere Verschmutzungen können Sie durch Ausspülen in warmer (max. 40 °C) Seifenlösung beseitigen.
Anschließend mit klarem Wasser nachspülen und
schonend trocknen.
Nicht direkt auf eine heiße Wärmequelle legen!
Betreiben Sie das Gerät niemals ohne eingesetzte oder mit beschädigten Luftfiltern !
Die gereinigten, trockenen und
unbeschädigten Aktiv-Luftfilter
vorsichtig in umgekehrter Reihenfolge wieder einsetzen.
12
Page 13

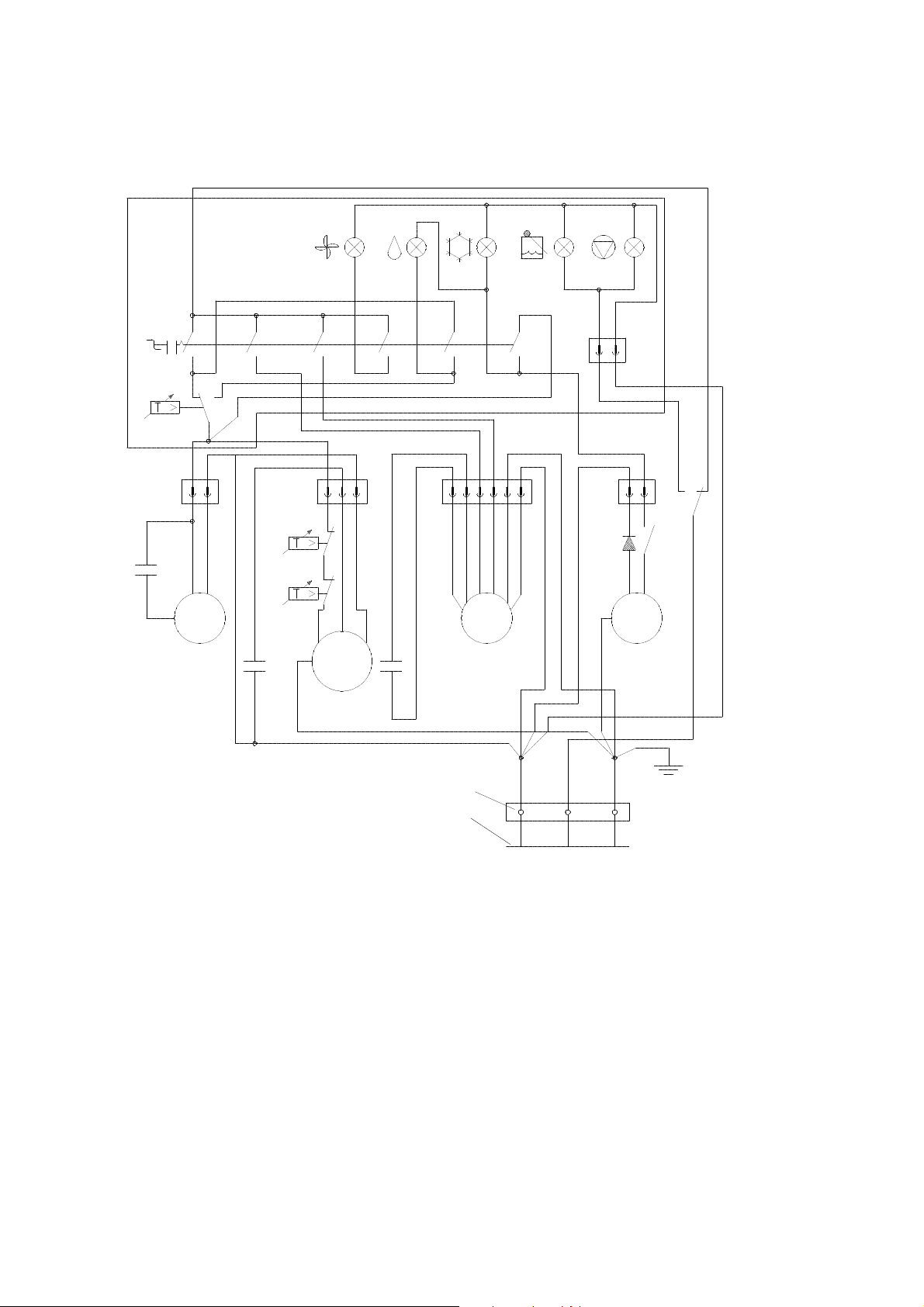

13. Schaltschema
Platine
C3
BS
TH
SV5
a
1
M
1~
EVM
b c f d e
2 3 6 4 5
1 2
SV1 SV2 SV3
FT
KT
M
1~
C1 C2
KM
Klemmleiste
SV4
M
1~
IVM KP
M
1~
MS
2 4
1
SP
BS = Betriebswahlschalter
C1 = Kondensator, Kompressor
C2 = Kondensator, Ventilator (Innenteil)
C3 = Kondensator, Ventilator (Außenteil)
EVM = Ventilator (extern) - Außenteil
FT = Frostschutzthermostat
IVM = Ventilator (intern) - Innenteil
KM = Kompressor
KP = Kondensatpumpe
Netzkabel
N L1 PE
230 V / 1~
50 Hz
KT = Sicherheitsthermostat
MS = Microschalter „Kondensat voll“
SP = Schalter Pumpe
SV1 = Steckverbindung Kompressor
SV2 = Steckverbindung interner Ventilator
SV3 = Steckverbindung Kondensatpumpe
SV4 = Steckverbindung Platine
SV5 = Steckverbindung externer Ventilator
TH = Thermostat für Raumluft
13
Page 14
14. Verhalten bei Störungen
Das Gerät wurde unter modernsten Fertigungsmethoden hergestellt und mehrfach auf
einwandfreie Funktion geprüft.
Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach
untenstehender Liste, da es sich oft um Kleinigkeiten bzw. Bedienungsfehler handelt.
Störung
Das Gerät läuft nicht an
Das Gerät arbeitet mit
verminderter Luftleistung
Kondensat läuft aus dem
Gerät aus
mögliche Ursache Abhilfe
– Stromausfall
– Netzsicherung defekt
– Netzstecker nicht in der Steckdose
– Netzkabel oder -stecker beschädigt
– Kondensatbehälter voll
– Kondensatbehälter nicht korrekt eingesetzt
– Wartezeit nach dem Einschalten zu kurz
–Arbeitsbereichstemperatur unterschritten
– Abluft- bzw. Ausblasöffnungen verschmutzt
oder durch Fremdkörper blockiert
– Ansaugluftfilter verschmutzt
– Gerät steht zu nahe an der Wand
oder anderen Gegenständen
– Gerät steht schief
–nach Zusammenschrauben der Verbindung
keine Kälteerzeugung
– Abtropfrohr der Kondensatfalle verstopft
– Kondensatbehälter beschädigt
– Verschluß am Schlauch zur Rest-
entleerung fehlt
– Spannung überprüfen und ggf. warten
– austauschen lassen (Fachmann)
– Netzstecker einstecken
– vom Fachbetrieb instandsetzen lassen
– Behälter entleeren
– richtigen Sitz überprüfen
– starten Sie das Gerät nach 3 Minuten
noch einmal
– Temperaturbereich 18 - 35 °C beachten
– Reinigen der Öffnungen
– Entfernen der Fremdkörper
– Filter nach Anweisung reinigen
– Mindestabstand von 50 cm einhalten
– aufrecht hinstellen und auf sicheren
Stand achten
–Schlauchverbindung im Innengerät
Verbindung festziehen
– reinigen
– ersetzen
– Schlauch wieder dicht verschließen
Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet,
benachrichtigen Sie bitte Ihren nächsten Fachhändler.
ACHTUNG! Bei allen Arbeiten am Gerät muß der Netzstecker aus der Steckdose entfernt werden!
HINWEIS! Dieses Gerät enthält zu entsorgendes Kältemittel.
Arbeiten am Kältesystem dürfen nur durch autorisiertes Fachpersonal ausgeführt werden.
Eine eventuelle Entsorgung des Gerätes darf nur nach den jeweiligen örtlichen Vorschriften erfolgen!
14
Page 15
Page 16
REMKO GmbH & Co. KG
Klima- und Wärmetechnik
32791 Lage · Im Seelenkamp 12
32777 Lage · Postfach 1827
Telefon (0 52 32) 606 - 0
Telefax (0 52 32) 60 62 60
Loading...
