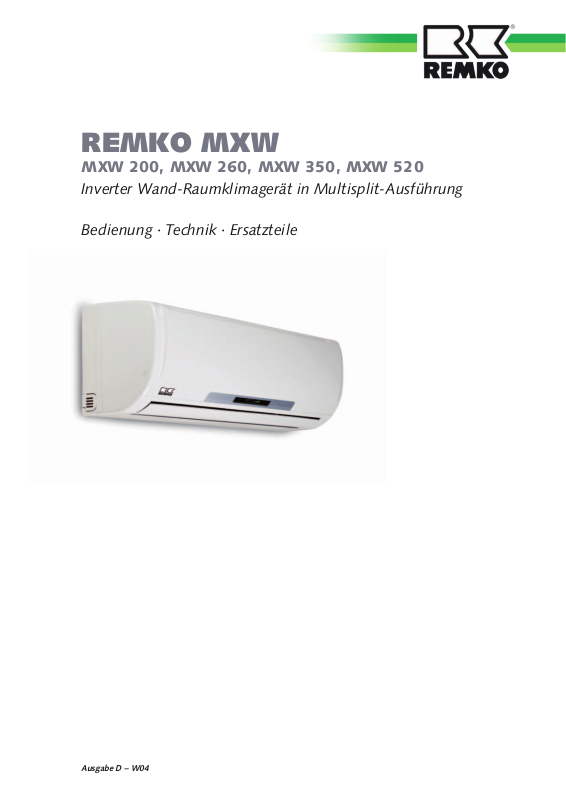

REMKO MXW
MXW 200, MXW 260, MXW 350, MXW 520
Inverter Wand-Raumklimagerät in Multisplit-Ausführung
Bedienung · Technik · Ersatzteile
Ausgabe D – W04
Page 2
Page 3
Inhalt
Sicherheitshinweise
Umweltschutz und Recycling
Gewährleistung
Bestimmungsgemäße Verwendung
Transport und Verpackung
Gerätebeschreibung
Kombinationen
Bedienung
Außerbetriebnahme
Pflege und Wartung
Störungsbeseitigung und Kundendienst
Montageanweisung für das Fachpersonal
Installation
4
4
4
5
5
5
6-7
8-14
15
15-16
17-18
19
20
Kondensatanschluss
Elektrischer Anschluss
Elektrisches Anschlussschema
Elektrisches Schaltschema
Inbetriebnahme
Geräteabmessungen
Gerätedarstellung
Ersatzteilliste
Technische Daten
EG-Konformitätserklärung
Vor Inbetriebnahme / Verwendung der Geräte ist diese
Originalbetriebsanleitung sorgfältig zu lesen!
20
21
22
22
23
23
25
25
26
27
Made by REMKO
Diese Originalanleitung ist Bestandteil des Gerätes und muss immer
in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät
aufbewahrt werden.
Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!
3
Page 4
REMKO MXW
Sicherheitshinweise
Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Betriebsanleitung aufmerksam durch. Sie
enthält nützliche Tips, Hinweise
sowie Warnhinweise zur Gefahrenabwendung von Personen und
Sachgütern . Die Mißachtung der
Anleitung kann zu einer Gefährdung von Personen, der Umwelt
und der Anlage und somit zum Verlust möglicher Ansprüche führen.
■ Bewahren Sie diese Betriebsan-
leitung sowie das Kältemitteldatenblatt in der Nähe der Geräte
auf.
■ Die Aufstellung und Installation
der Geräte und Komponenten
darf nur durch Fachpersonal
erfolgen.
■ Aufstellung, Anschluss und
Betrieb der Geräte und Komponenten müssen innerhalb
der Einsatz- und Betriebsbedingungen gemäß der Anleitung
erfolgen und den geltenden
regionalen Vorschriften entsprechen.
■ Die Geräte zum mobilen Einsatz
sind auf geeigneten Untergründen betriebssicher und senkrecht
aufzustellen. Geräte für den
stationären Betrieb sind nur in
fest installiertem Zustand zu
betreiben.
■ Umbau oder Veränderung der
von REMKO gelieferten Geräte
oder Komponenten sind nicht
zulässig und können Fehlfunktionen verursachen.
■ Die Geräte und Komponenten
dürfen nicht in Bereichen mit
erhöhter Beschädigungsgefahr
betrieben werden. Die Mindestfreiräume sind einzuhalten.
■ Die elektrische Spannungsver-
sorgung ist auf die Anforderungen der Geräte anzupassen.
■ Die Betriebssicherheit der Geräte
und Komponenten ist nur bei
bestimmungsgemäßer Verwendung und im komplett montiertem Zustand gewährleistet.
Sicherheitseinrichtungen dürfen
nicht verändert oder überbrückt
werden.
■ Die Bedienung von Geräten
oder Komponenten mit augenfälligen Mängeln oder Beschädigungen ist zu unterlassen.
■ Alle Gehäuseteile und Geräte-
öffnungen, z.B. Luftein- und
-austrittsöffnungen, müssen frei
von fremden Gegenständen,
Flüssigkeiten oder Gasen sein.
■ Die Geräte und Komponenten
erfordern einen ausreichenden
Sicherheitsabstand zu entzündlichen, explosiven, brennbaren,
aggressiven und verschmutzten
Bereichen oder Atmosphären.
■ Bei der Berührung bestimmter
Geräteteile oder Komponenten
kann es zu Verbrennungen oder
Verletzungen kommen.
■ Installation, Reparaturen und
Wartungen dürfen ausschließlich
von autorisiertem Fachpersonal,
Sichtkontrollen und Reinigungen
können vom Betreiber im spannungslosen Zustand durchgeführt werden.
■ Bei der Installation, Reparatur,
Wartung oder Reinigung der
Geräte sind durch geeignete
Maßnahmen Vorkehrungen zu
treffen, um von dem Gerät ausgehende Gefahren für Personen
auszuschließen.
■ Die Geräte oder Komponenten
sind keiner mechanischen Belastung, extremer Feuchtigkeit
und direkten Sonneneinstrahlung auszusetzen.
Umweltschutz
und Recycling
Entsorgung der Verpackung
Alle Produkte werden für den
Transport sorgfältig in umweltfreundlichen Materialien verpackt.
Leisten Sie einen wertvollen Beitrag zur Abfallverminderung und
Erhaltung von Rohstoffen und entsorgen Sie das Verpackungsmaterial daher nur bei entsprechenden
Sammelstellen.
Entsorgung der Geräte
und Komponenten
Bei der Fertigung der Geräte und
Komponenten werden ausschließlich recycelbare Materialien verwendet.
Tragen Sie zum Umweltschutz bei,
indem Sie sicherstellen, dass Geräte oder Komponenten (z.B. Batterien) nicht im Hausmüll sondern nur
auf umweltverträgliche Weise nach
den regional gültigen Vorschriften,
z.B. durch autorisierte Fachbetriebe
der Entsorgung und Wiederverwertung oder z.B. kommunale
Sammelstellen entsorgt werden.
Gewährleistung
Voraussetzungen für eventuelle
Gewährleistungsansprüche sind,
das der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte
„Gewährleistungsurkunde” sowie
das Inbetriebnahmeprotokoll
vollständig ausgefüllt an die
REMKO GmbH & Co. KG
zurückgesandt hat.
Die Gewährleistungsbedingungen
sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“
aufgeführt. Darüber hinaus können
nur zwischen den Vertragspartnern
Sondervereinbarungen getroffen
werden. Infolge dessen wenden
Sie sich bitte erst an Ihren
direkten Vertragspartner.
4
Page 5
Bestimmungsgemäße
Verwendung
Gerätebeschreibung
Die Geräte sind je nach Ausführung
und Ausrüstung ausschließlich als
Klimagerät zum Abkühlen bzw. Erwärmen des Betriebsmediums Luft
und innerhalb eines geschlossenen
Raumes vorgesehen.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus
resultierende Schäden haftet der
Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender.
Zur bestimmungsgemäßen Verwendung gehören auch das Beachten
der Bedienungs- und Installationsanweisung und die Einhaltung der
Wartungsbedingungen.
Transport und
Verpackung
Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Das Innengerät der Kombi-Raumklimageräte in Splitausführung
dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnommenen Wärme. Das Außenteil gibt
diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbetriebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abgegeben werden.
Das Gerät ist im Innenbereich für
den oberen Wandbereich konzipiert. Die Bedienung erfolgt über
eine Infrarot-Fernbedienung.
Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung
und Kondensatwanne. Kombinierbar ist das Innengerät mit REMKO Außenteilen der Serie MVT
600/900/950/1050 DC entsprechender Kühlleistung. Die Ansteuerung des Außenteiles erfolgt über
die Regelung des Innengerätes.
Als Zubehör sind Kondensatpumpen erhältlich.

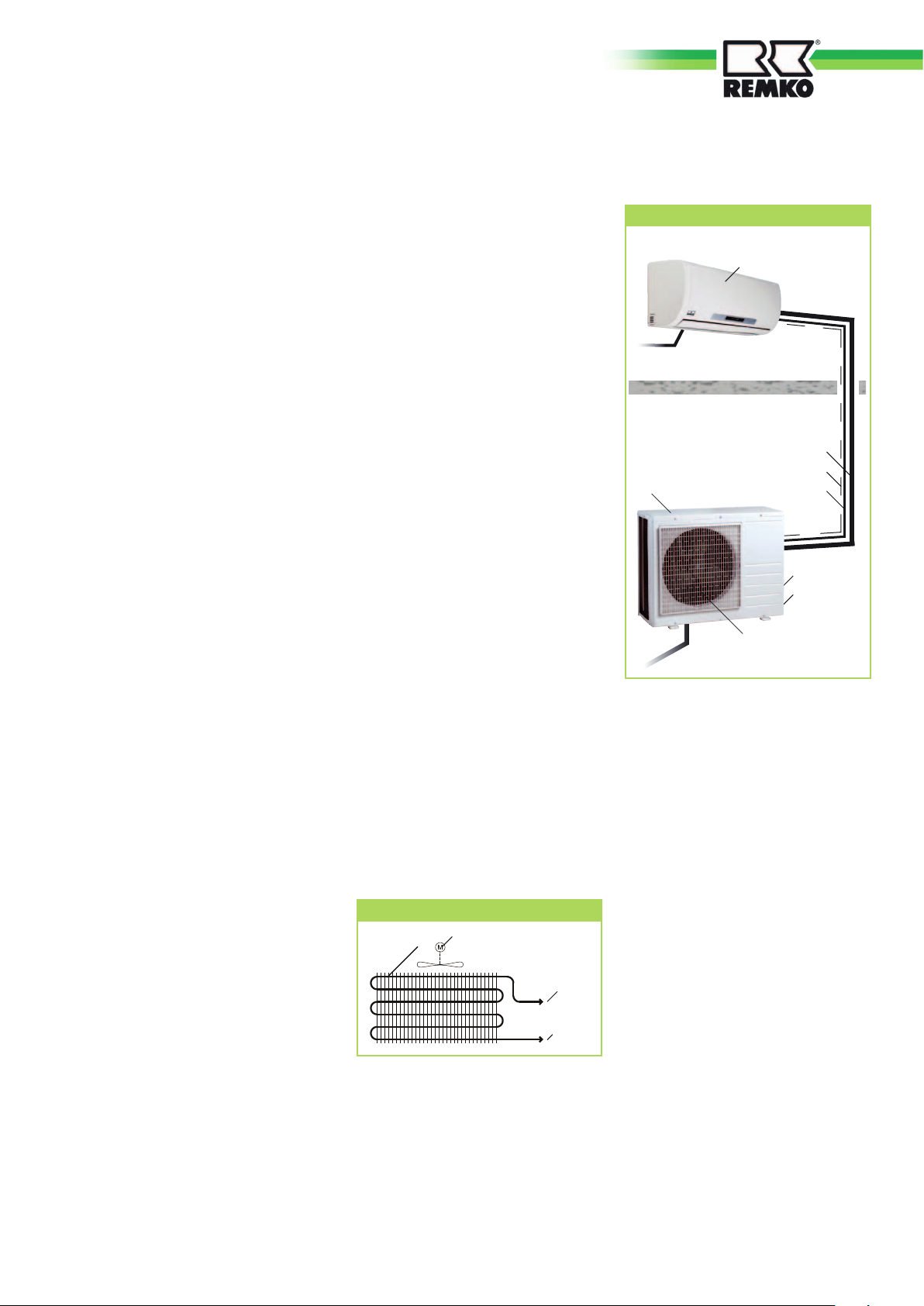

Schema Kältekreis
Systemaufbau
Innenbereich
Innengerät
Kondensatleitung
Außenbereich
Saugleitung
Außenteil
Kondensatleitung
Steuerleitung
Einspritzleitung
Netzzuleitung
Absperrventil
Verflüssigerventilator
Die Verbindung zwischen Innengerät und Außenteil wird mit Kältemittelleitungen hergestellt.
Verdampfer
Verdampferventilator
Anschluss
Saugleitung
Anschluss
Einspritzleitung
5
Page 6
REMKO MXW
Kombinationen
Innengeräte
Die Innengeräte MXW 200-520 können mit den Außenteilen der Serie MVT kombiniert werden.
Folgende Kombinationen können gewählt werden.
Außenteil MVT 600 DC
MXW
200
Ein Innengerät
Kombination 1
Kombination 2
Kombination 3
Kombination 4
Zwei Innengeräte
Kombination 5
Kombination 6
Kombination 7
Kombination 8
Kombination 9
Kombination 10
•
• •
• •
• •
• •
MXW
260
•
• •
• •
MXW
350
•
MXW
520
•
Außenteil MVT 900 DC
MXT
200
Ein Innengerät
Kombination 1
Kombination 2
Kombination 3
Kombination 4
Zwei Innengeräte
Kombination 5
Kombination 6
Kombination 7
Kombination 8
Kombination 9
Kombination 10
Kombination 11
Kombination 12
Drei Innengeräte
Kombination 13
Kombination 14
Kombination 15
Kombination 16
Kombination 17
Kombination 18
Kombination 19
Kombination 20
Kombination 21
Kombination 22
•
• •
• •
• •
• •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
MXW
260
MXW
350
•
•
• •
• •
• •
• •
• • •
• • •
• •
MXW
520
•
6
Page 7
Außenteil MVT 950 DC Außenteil MVT 1050 DC
Ein Innengerät
Kombination 1
Kombination 2
Kombination 3
Kombination 4
Zwei Innengeräte
Kombination 5
Kombination 6
Kombination 7
Kombination 8
Kombination 9
Kombination 10
Kombination 11
Kombination 12
Kombination 13
Kombination 14
Drei Innengeräte
Kombination 15
Kombination 16
Kombination 17
Kombination 18
Kombination 19
Kombination 20
Kombination 21
Kombination 22
Kombination 23
Kombination 24
Kombination 25
Kombination 26
Kombination 27
Kombination 28
Kombination 29
Vier Innengeräte
Kombination 30
Kombination 31
Kombination 32
Kombination 33
Kombination 34
Kombination 35
Kombination 36
Kombination 37
Kombination 38
Kombination 39
Kombination 40
Kombination 41
MXW
200
•
• •
• •
• •
• •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
MXW
260
MXW
350
•
•
• •
• •
• •
• •
• •
• • •
• • •
• • •
• • •
• • •
• • •
• • • •
• • • •
MXW
520
•
• •
Ein Innengerät
Kombination 1
Kombination 2
Kombination 3
Kombination 4
Zwei Innengeräte
Kombination 5
Kombination 6
Kombination 7
Kombination 8
Kombination 9
Kombination 10
Kombination 11
Kombination 12
Kombination 13
Kombination 14
Kombination 15
Kombination 16
Kombination 17
Kombination 18
Drei Innengeräte
Kombination 19
Kombination 20
Kombination 21
Kombination 22
Kombination 23
Kombination 24
Kombination 25
Kombination 26
Kombination 27
Kombination 28
Kombination 29
Kombination 30
Kombination 31
Kombination 32
Kombination 33
Kombination 34
Kombination 35
Kombination 36
Vier Innengeräte
Kombination 37
Kombination 38
Kombination 39
Kombination 40
Kombination 41
Kombination 42
Kombination 43
Kombination 44
Kombination 45
Kombination 46
Kombination 47
Kombination 48
Kombination 49
Kombination 50
Kombination 51
Kombination 52
Kombination 53
Kombination 54
Kombination 55
MXW
200
•
• •
• •
• •
• •
• •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
MXW
260
MXW
350
•
•
• •
• •
• •
• •
• •
• •
• •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • • •
• • • •
• • • •
MXW
520
•
• •
• •
7
Page 8
REMKO MXW

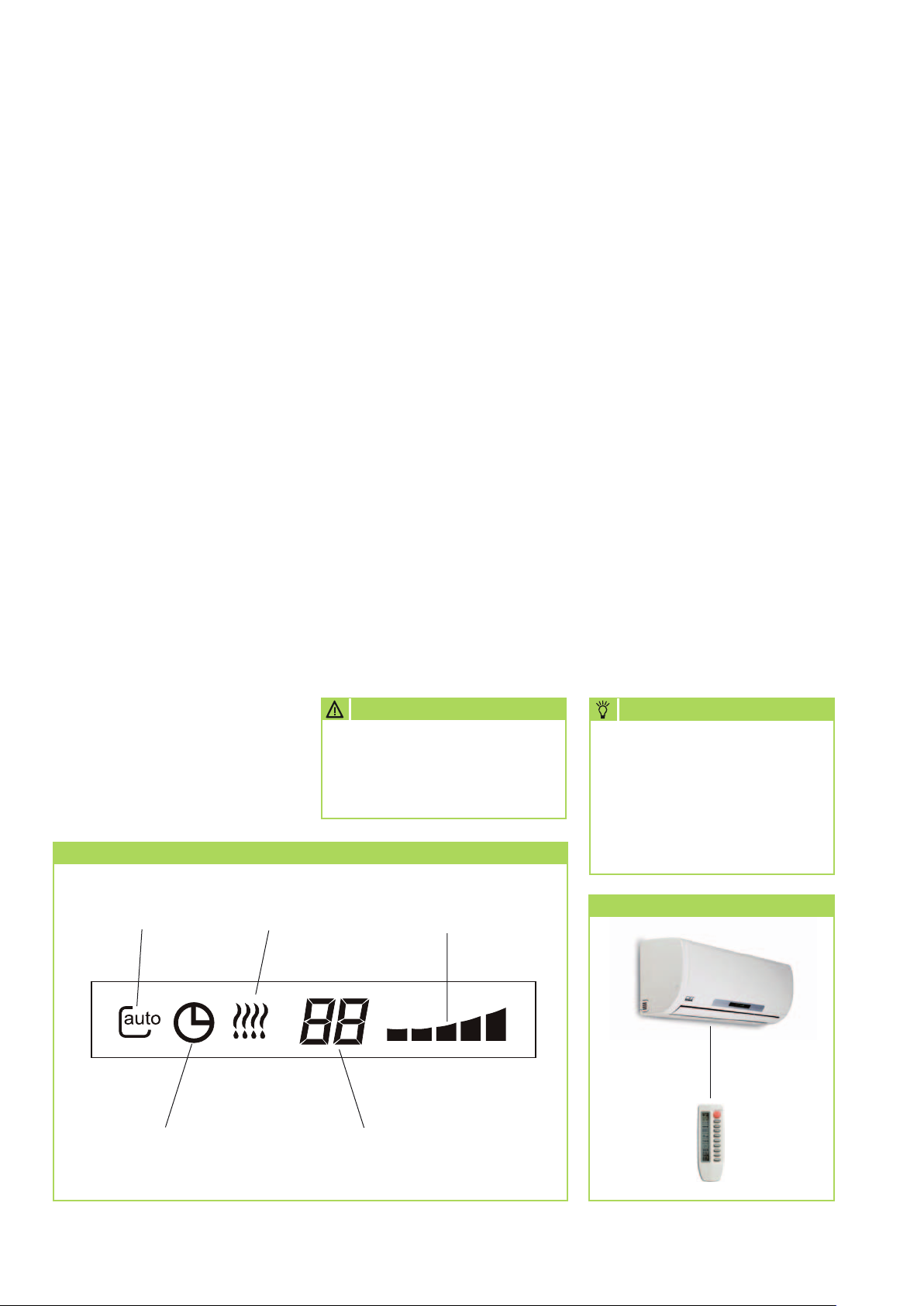

Bedienung
Das Innengerät wird komfortabel
mit der serienmäßigen InfrarotFernbedienung bedient.
Die ordnungsgemäße Datenübermittlung wird vom Innengerät mit
einem Signalton quittiert.
Sollte eine Programmierung über
die Infrarot-Fernbedienung nicht
möglich sein kann das Innengerät
auch manuell bedient werden.

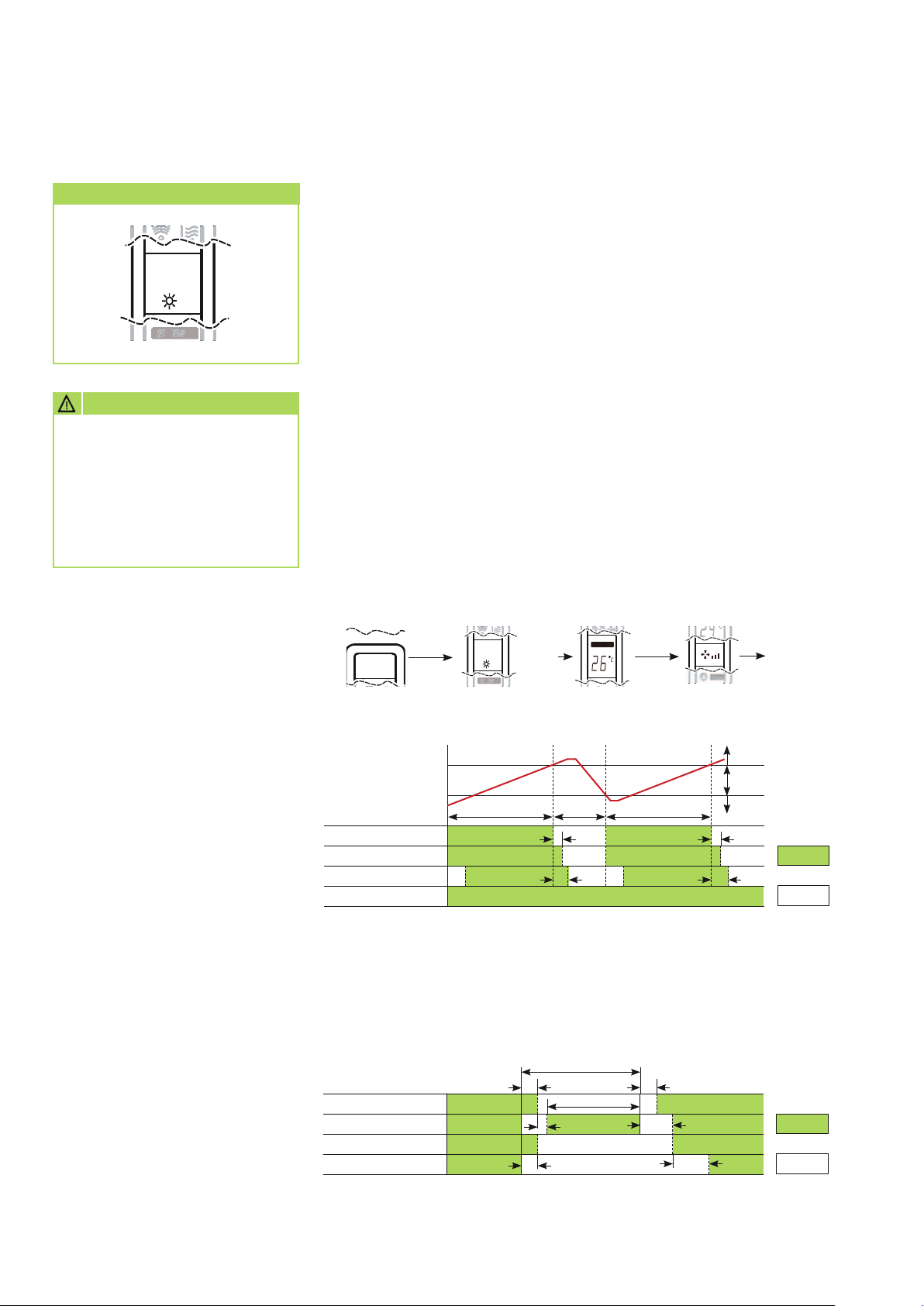

Manuelle Bedienung
Die Innengeräte können manuell
in Betrieb genommen werden.
Nach Öffnen des Lufteintrittsgitter kann die innen liegende Taste
betätigt und der Automatikmodus
aktiviert werden.
Im manuellen Betrieb gelten die
folgenden Einstellungen:
Kühlbetrieb: letzte Einstellung
Ventilatorgeschwindigkeit: AUTO
Heizbetrieb: letzte Einstellung
Ventilator: AUTO
Durch Betätigen einer Taste der
Infrarot-Fernbedienung wird der
manuelle Betrieb unterbrochen.

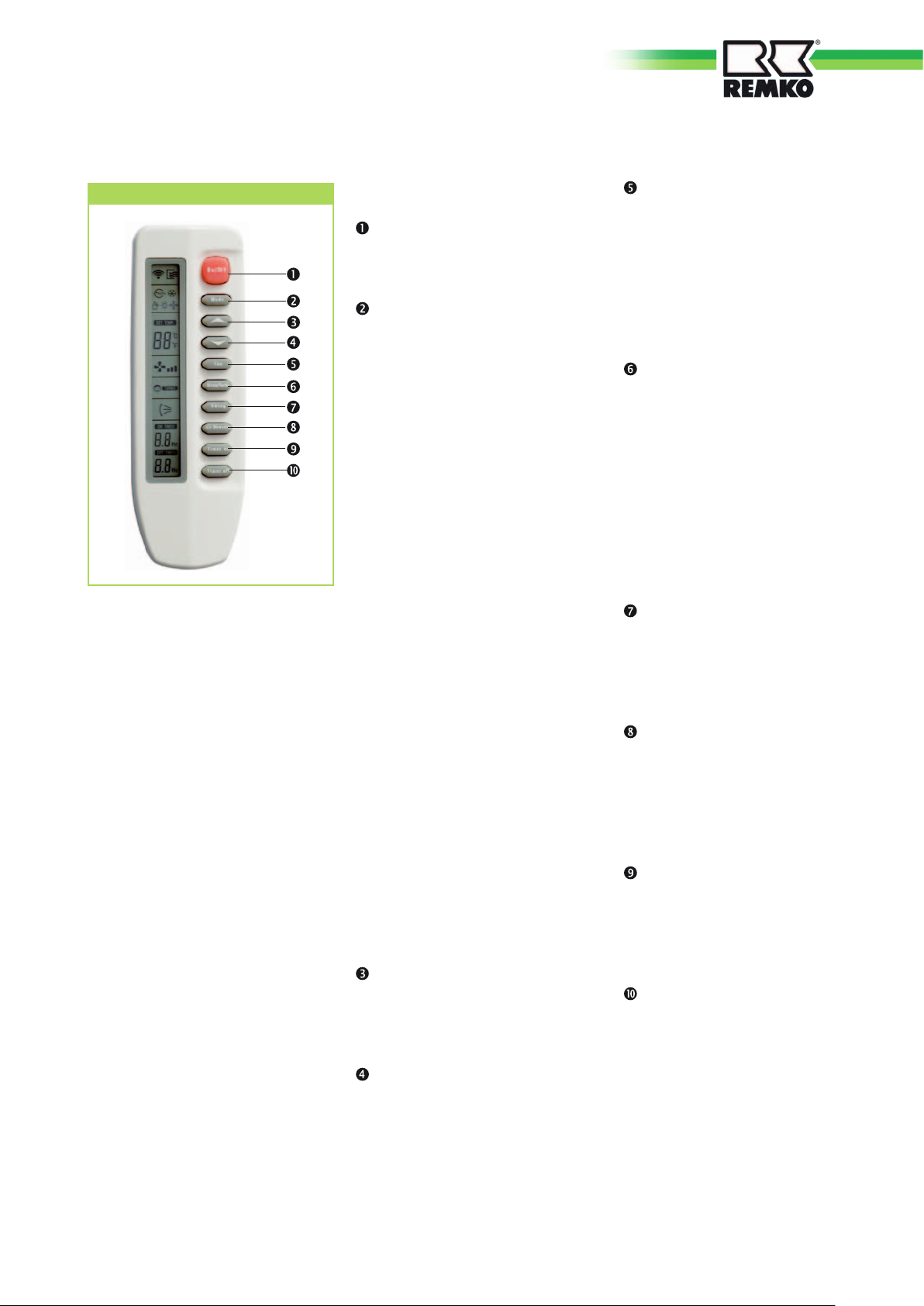

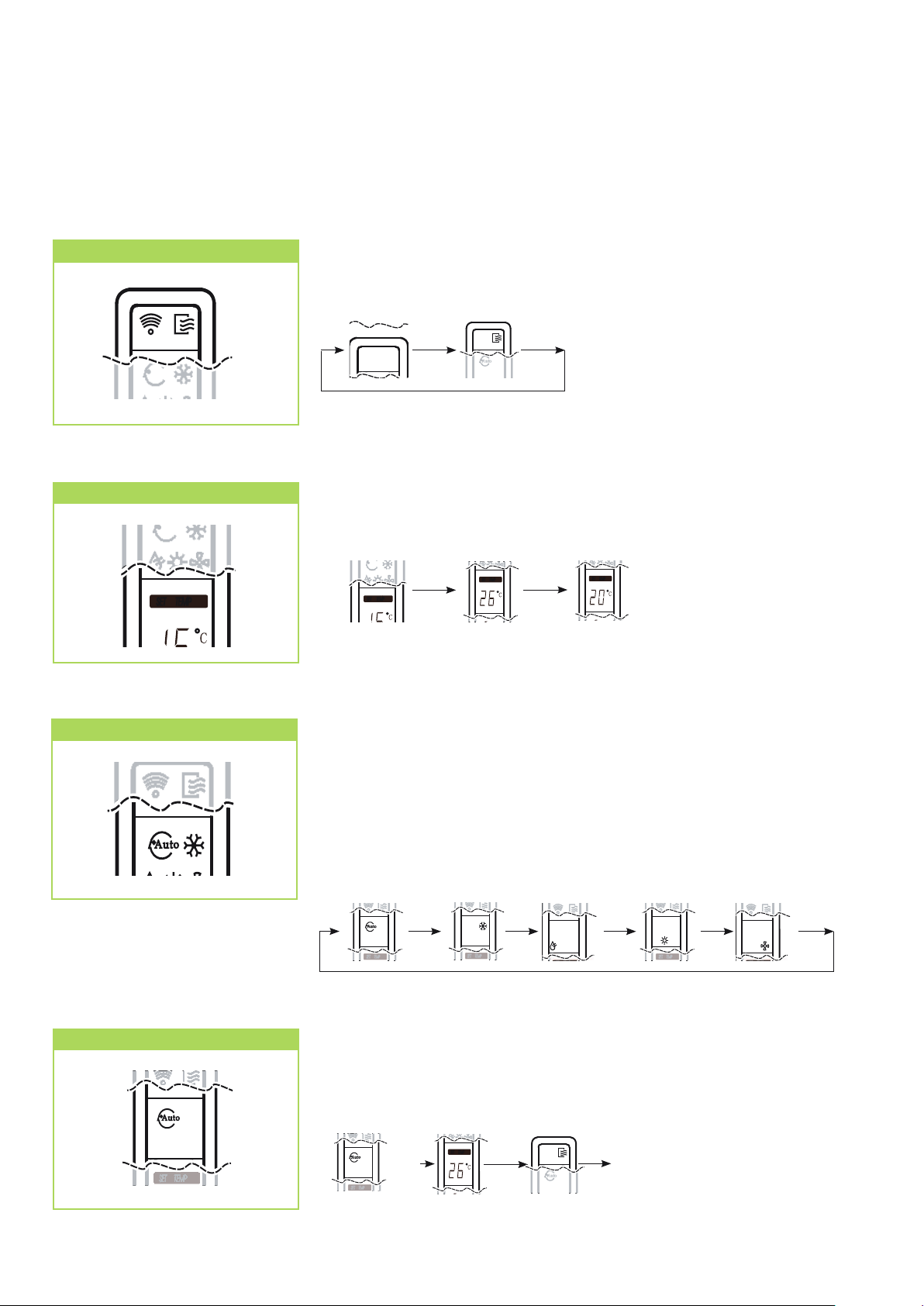

Infrarot-Fernbedienung
Die Infrarot-Fernbedienung sendet
die programmierten Einstellungen
in einem Abstand von bis zu 6 m
zum Empfangsteil des Innengerätes.
Ein ungestörter Empfang der
Daten ist nur möglich, wenn die
Fernbedienung auf das Empfangsteil gerichtet und keine
Gegenstände die Übertragung
behindern.
Vorbereitend sind die im Lieferumfang befindlichen Batterien
(2 Stück, Typ AAA) in die Fernbedienung einzusetzen.
Ziehen Sie dazu die Klappe des
Batteriefachs ab und setzten die
Batterien polungsrichtig ein
(siehe Markierung).
Anzeige am Innengerät
Die Anzeige leuchtet entsprechend
der Einstellungen.
Anzeige am Innengerät
Automatikmodus
Timer
aktiviert/deaktiviert
Anzeige
Abtauen / Heizen
ACHTUNG
Störungen werden codiert
angezeigt (Siehe Kapitel Störungsbeseitigung und Kundendienst).
Kompressordrehzahl
Display für Sollwert
und Anzeige
HINWEIS
Ersetzen Sie entladene Batterien sofort durch einen neuen Satz, da sonst die Gefahr
des Auslaufens besteht. Bei
längeren Außerbetriebnahmen
empfiehlt es sich die Batterien
zu entfernen.
Maximaler Abstand
max. 6 m
8
Page 9
Tasten der Fernbedienung
Tasten der Fernbedienung
Taste „ON/OFF“
Mit dieser Taste nehmen Sie
das Gerät in Betrieb.
Taste „MODE“
Mit dieser Taste wird der
Betriebsmodus gewählt. Das
Innengerät verfügt über 5 Modi:
1. Automatikmodus
In diesem Modus arbeitet das
Gerät im Kühlmodus oder im
Heizmodus.
2. Kühlmodus
In diesem Modus wird die
warme Raumluft auf die
gewünschte Temperatur
abgekühlt.
3. Entfeuchtungsmodus
In diesem Modus wird der
Raum überwiegend entfeuchtet, die eingestellte Temperatur
gehalten.
4. Heizmodus
In diesem Modus wird die
warme Raumluft auf die gewünschte Temperatur erwärmt.
5. Umluftmodus
In diesem Modus wird die
Raumluft umgewälzt.
Eine Temperaturwahl ist nicht
möglich.
Taste „▲“
Mit dieser Taste wird die
gewünschte Temperatur auf
bis zu 30 °C erhöht.
Taste „▼“
Mit dieser Taste wird die
gewünschte Temperatur auf
bis zu 17 °C reduziert.
Taste „FAN“
Mit dieser Taste wird die ge-
wünschte Ventilatordrehzahl
eingestellt.
4 Stufen stehen zur
Verfügung:Automatik, hohe,
mittlere und kleine Ventilatorstufe.
Taste „SLEEP/TURBO“
Nach Betätigen dieser Ta-
ste steigt im Kühlbetrieb die
Solltemperatur innerhalb einer
Stunde automatisch um 1 °C,
im Heizbetrieb wird die Solltemperatur innerhalb einer Stunde
um 1 °C gesenkt.
Mit der Funktion TURBO wird
die maximale Lüfterstufe aktiviert.
Taste „SWING“
Diese Taste aktiviert direkt
die oszillierende Funktion der
Lamellen zur besseren Luftverteilung im Raum.
Taste „AIR DIRECTION“
Mit dieser Taste wird die Posi-
tion der Austrittslamellen bestimmt. Es stehen 5 Positionen
und eine oszillierende Funktion
zur Verfügung.
Taste „TIMER ON“
Mit dieser Taste wird die au-
tomatische Einschaltzeit des
Gerätes innerhalb der nächsten
24 Stunden programmiert.
Taste „TIMER OFF“
Mit dieser Taste wird die au-
tomatische Ausschaltzeit des
Gerätes innerhalb der nächsten
24 Stunden programmiert.
9
Page 10
Auto
Au to
SET TEMP
Auto
SET TEMP
SET TEMP
SET TEMP
Aut o
SET TEMP
Auto
SET TEMP
SET TEMP
SET TEMP
SET TEMP
SET TEMP
Auto
Auto
REMKO MXW
Tastenfunktionen
Die Übermittlung der Einstellungen wird durch ein Symbol im Display angezeigt.
ON/OFF Taste
pq
Tasten
Durch Betätigung der ON / OFF- Taste aktivieren und deaktivieren Sie Ihr
Klimagerät. Im Display erscheinen die vor der Abschaltung des Gerätes
programmierten Einstellungen und Einstellwerte.
ON/OFF ON/OFF
Die Tasten
p/q
ermöglichen die Reduzierung und Erhöhung der ge-
wünschten Solltemperatur.
p
q
MODE Taste
Modus AUTOMATIK
Verwenden Sie die Taste MODE um zwischen einzelnen Betriebsarten zu
wählen. Zur Verfügung stehen 5 Modi:
1. Automatik automatische Wahl von Kühl- oder Heizbetrieb
2. Kühlen vorwiegende Sommerbetriebsart
3. Entfeuchten Sommer- oder Winterbetriebsart
4. Heizen vorwiegende Winterbetriebsart
5. Umluft nur zur Luftumwälzung
Automatik Kühlen Entfeuchten Heizen
MODE
MODE MODE MODE MODE
Umluft
Im Modus Automatik wählt die Regelung selbsttätig zwischen HeizKühl- und Umluftbetrieb. Die Solltemperatur kann nur in einem anderen
Modus vorgewählt werden, und wird dann vom Automatikmodus übernommen.
Die Solltemperatur liegt
unter der Raumtemperatur
Die Solltemperatur liegt
über der Raumtemperatur
▲
ODER
▼
ON/OFF
KÜHLEN
oder
HEIZEN
oder
UMLUFT
10
Page 11
Modus KÜHLEN
SET TEMP
SET TEMP
SET TEMP
SET TEMP
Auto
Auto
SET TEMP
Auto
Turbo

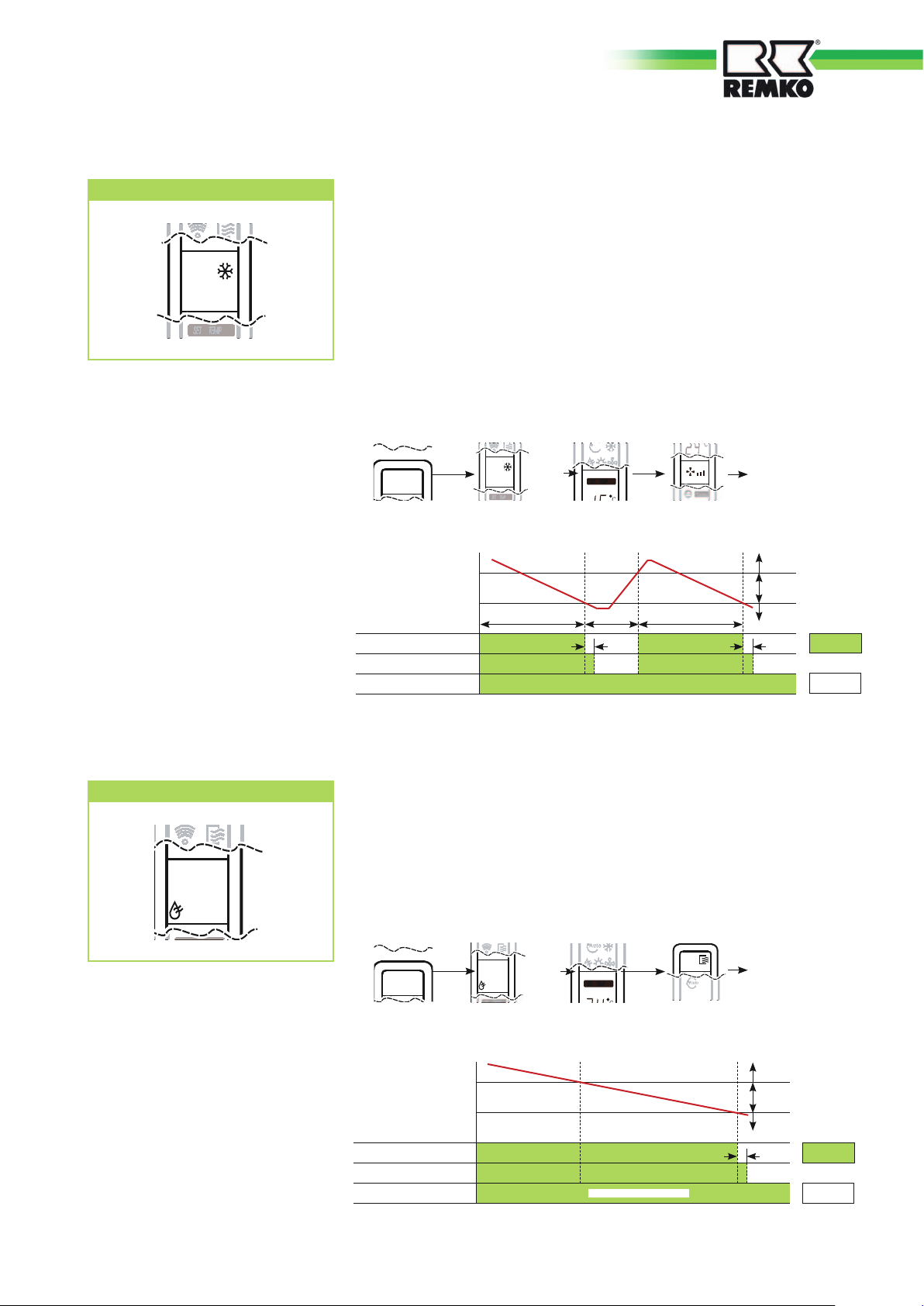

Im Modus Kühlen wird die Raumluft auf die eingestellte Solltemperatur
abgekühlt. Die gewünschte Raumtemperatur wird mit den ▲/▼ Tasten
in 1 °C Schritten eingestellt. Liegt die Raumtemperatur 1 °C oberhalb der
gewählten Solltemperatur beginnt das Innengerät die Raumluft abzukühlen. Die Inverter-Regelung kontrolliert die Differenz der eingestellten
Solltemperatur und die im Raum befindliche Isttemperatur. Bei einer
großen Differenz wird eine große Kühlleistung erzeugt. Bei einer geringen
Differenz wird eine geringe Kühlleistung erzeugt. Die Luftaustrittstemperatur und die Raumtemperatur wird somit konstant gehalten.
Sollte die eingestellte Raumtemperatur ca. 2 °C unterschritten werden,
schaltet die Regelung die Kühlung ab. Zum Schutz des Kompressors
schaltet die Regelung erst nach einer Wartezeit von 3 Minuten die Kühlung wieder ein.
Modus ENTFEUCHTEN
MODE
▲
ODER
KÜHLBETRIEB
▼
Funktionsdiagramm
Solltemperatur
Solltemperatur -2°C
Kompressorbetrieb AT
Ventilatorbetrieb AT
Ventilatorbetrieb IT
Isttemperatur
> 6 Min.
> 6 Min.> 3 Min.
30 Sek. 30 Sek.
Start Kühlbetrieb
Kühlbetrieb
Stop Kühlbetrieb
Betrieb
Stop
Im Modus Entfeuchten sollte die Raumtemperatur auf 24°C eingestellt
werden. Auf Grund der geringen Kältemitteltemperatur wird der Taupunkt der Luft am Verdampfer unterschritten. Die überschüssige Feuchtigkeit der Luft kondensiert am Verdampfer, der Raum wird entfeuchtet.
Die Ventilatordrehzahl sollte auf Automatik eingestellt sein um eine maximale Entfeuchtung zu erreichen. Der Ventilator wird im Automatikbetrieb
in Intervallen ein- und ausgeschaltet.
MODE
Funktionsdiagramm
Solltemperatur
Solltemperatur -2°C
Kompressorbetrieb AT
Ventilatorbetrieb AT
Ventilatorbetrieb IT
▲
ODER
▼
Isttemperatur
ON/OFF
kleine Ventilatorstufe
ENTFEUCHTUNGSBETRIEB
Start
Entfeuchtungsbetrieb
Entfeuchtungsbetrieb
Stop
Entfeuchtungsbetrieb
30 Sek.
Betrieb
Stop
11
Page 12
SET TEMP
SET TEMP
SET TEMP
Auto
Turbo
SET TEMP
REMKO MXW
Modus HEIZEN
ACHTUNG
Der Heizmodus hat Priorität!
Schaltet ein Innengerät in den
Heizmodus, schalten die anderen Innengeräte die im Kühlmodus sind die Kühlung ab.
Während des Heizbetriebes
kann nicht gekühlt werden.
Im Modus Heizen haben Sie die Möglichkeit alle Räume im Frühling und
Herbst gleichzeitig zu beheizen. Die gewünschte Raumtemperatur wird
mit den ▲/▼ Tasten in 1 °C Schritten eingestellt. Liegt die Raumtempe- in 1 °C Schritten eingestellt. Liegt die Raumtemperatur 1 °C unterhalb der gewählten Solltemperatur beginnt das Innengerät die Raumluft aufzuwärmen. Die Inverter-Regelung kontrolliert die
Differenz der eingestellten Solltemperatur und die im Raum befindliche
Isttemperatur.
Bei einer großen Differenz wird eine große Heizleistung erzeugt.
Bei einer geringen Differenz wird eine geringe Heizleistung erzeugt.
Die Luftaustrittstemperatur und die Raumtemperatur wird somit konstant
gehalten.
Sollte die eingestellte Raumtemperatur dennoch ca. 2 °C überschritten
werden, schaltet die Regelung das Heizen ab. Zum Schutz des Kompressors schaltet die Regelung erst nach einer Wartezeit von 3 Minuten den
Heizmodus wieder ein.
Im Heizmodus wird der Ventilatormotor des Innengerätes verzögert eingeschaltet, um den Austritt von kalter Luft zu vermeiden.
Die Lamellen des Außenteiles können bei niedrigen Außentemperaturen
vereisen.
Durch die Umkehr des Kältekreises wird in Intervallen eine Abtauung
durchgeführt. Während des Abtauzeitraumes zeigt das Display „H1“.
Funktionsablauf Modus Heizen
MODE
▲
ODER
▼
FAN
HEIZBETRIEB
Funktionsdiagramm
Solltemperatur +5 °C
Solltemperatur +2 °C
Kompressorbetrieb AT
Ventilatorbetrieb AT
Ventilatorbetrieb IT
Umkehrventil
Isttemperatur
> 6 Min.
> 6 Min.> 3 Min.
30 Sek. 30 Sek.
30 Sek. 30 Sek.
Stop Heizbetrieb
Heizbetrieb
Start Heizbetrieb
Betrieb
Stop
Während des Abtauzyklus wird der Verdampferventilator des Innengerätes und der Verflüssigerventilator des Außenteiles abgeschaltet.
Nach Beenden des Zyklus werden die Ventilatoren in die zuletzt
eingestellte Stufe geschaltet.
Umkehrventil
Kompressorbetrieb AT
Ventilatorbetrieb AT
Ventilatorbetrieb IT
Abtauzeitraum
30 Sek.
< 7 Min.
15 Sek.
30 Sek.
60 Sek.
30 Sek.
3 Min.
Betrieb
Stop
12
Page 13
Modus UMLUFT
SET TEMP
Auto
Turbo
SET TEMP
Aut o
Tur bo
SET TEMP
Auto
SET TEMP
Auto
SET TEMP
Auto
SET TEMP
Auto
SET TEMP
Aut o
Tur bo
SET TEMP
Auto
Turbo
SET TEMP
Auto
Turbo
SET TEMP
Auto
SET TEMP
Auto
Turbo
SET TEMP
Aut o
Tur bo
SET TEMP
Auto
Turbo
SET TEMP
Auto
Turbo
Im Modus Lüften wird nur die Raumluft umgewälzt.
Die Raumtemperatur kann in diesem Modus nicht verändert werden.
Der Kühl- oder Heizbetrieb ist nicht aktiviert.

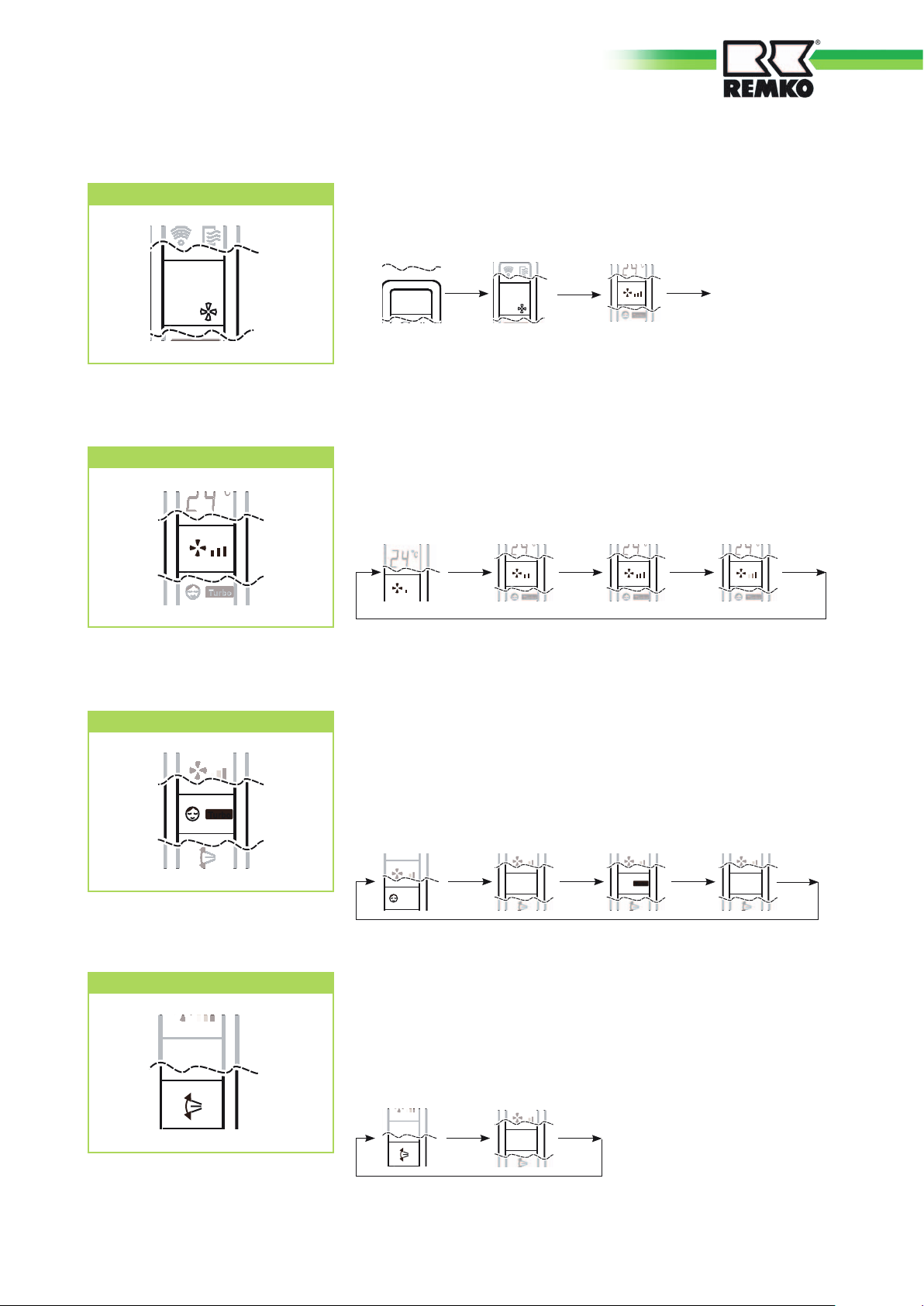

FAN Taste
SLEEP/TURBO Taste
MODE
FAN
UMLUFT
Mit dieser Taste wird die Ventilatorgeschwindigkeit eingestellt. Es kann
zwischen kleiner, mittlerer, hoher und automatischer Ventilatordrehzahl
gewählt werden.
FAN
Turbo
FAN
Turbo
FAN
FAN
Turbo
Mit dieser Taste wird eine Programmierung aktiviert, mit der die
Solltemperatur im Kühlmodus nach einer Stunde um 1 °C und nach
2 Stunden um 2 °C anhebt. Im Heizmodus wird die Solltemperatur nach
einer Stunde um 1 °C und nach 2 Stunden um 2 °C gesenkt.
Das Display am Innengerät erlischt.
Mit der Funktion TURBO wird die maximale Lüfterstufe aktiviert
SWING und AIR DIRECTION Tasten
SLEEP/
TURBO
SLEEP/
TURBO
Turbo
SLEEP/
TURBO
Mit diesen Tasten wird die oszillierende Funktion der Luftaustrittslamellen eingestellt. Mit der Swingfunktion wird die Luftverteilung im Raum
verbessert. Zur gezielten Positionierung der Luftaustrittslamellen muss
die AIR DIRECTION Taste kurz gedrückt werden. Um die automatische
Swing-Funtion zu aktivieren muss die AIR DIRECTION Taste länger als 2
Sekunden gedrückt werden.
deaktiviert
deaktiviert deaktiviert
SWING
SWING
13
Page 14
ON T IME R
SET TEMP
Au to
Tur bo
SET TEMP
Auto
Turbo
SET TEMP
Auto
Turbo
SET TEMP
Auto
Turbo
SET TEMP
Auto
Turbo
SET TEMP
Auto
Turbo
SET TEMP
Auto
Turbo
REMKO MXW

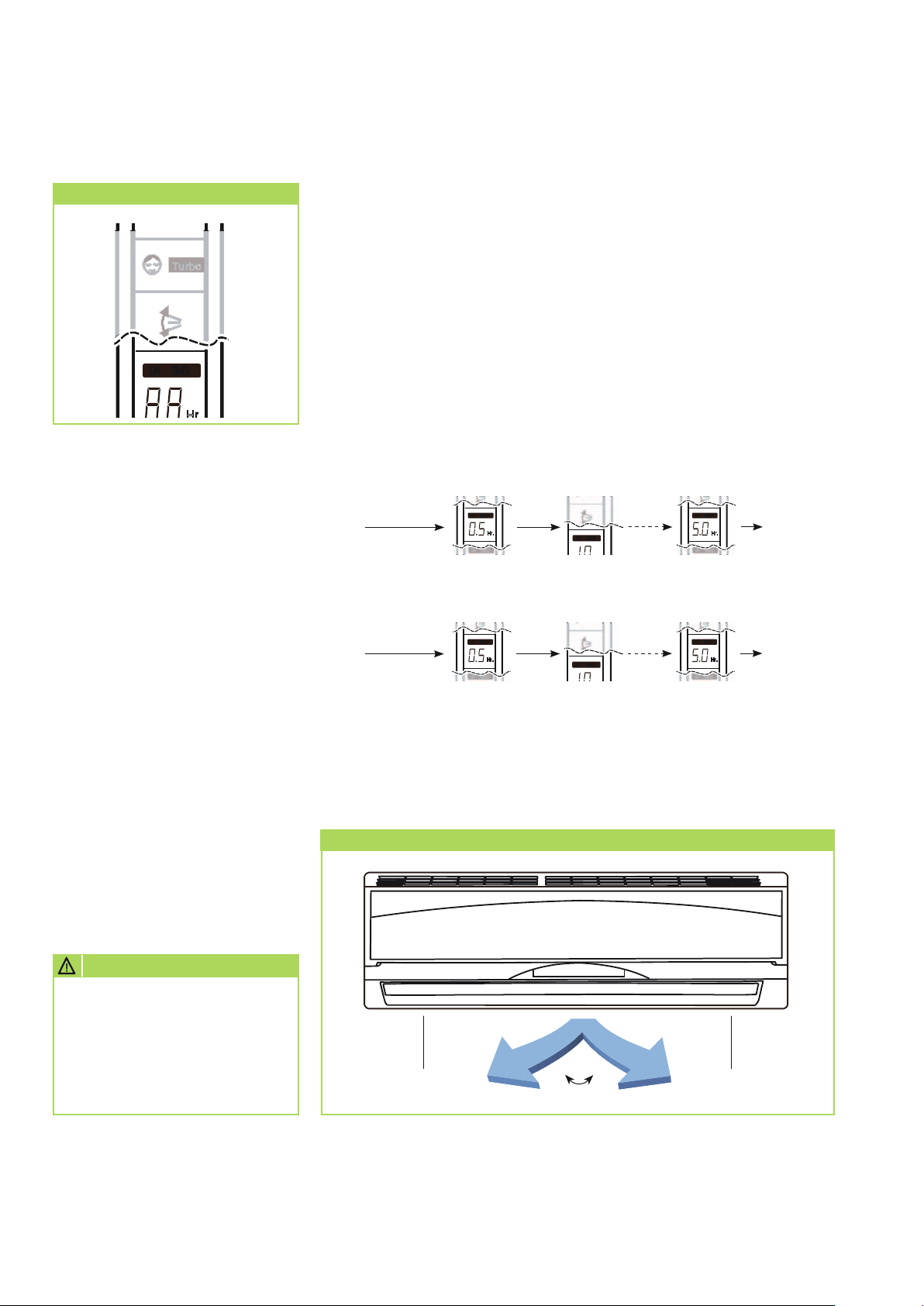

TIMER Tasten • TIMER-ON / OFF
Mit diesen Tasten wird eine Ein- bzw. Ausschaltzeit programmiert. Durch
Drücken der Timer on Taste bzw. Timer off, wird der Timer aktiviert. Das
Timersymbol ON TIMER bzw. OFF TIMER erscheint. Durch Drücken der
Timer on Taste bzw. Timer off Taste wird die gewünschte Ein- oder Aus- Taste wird die gewünschte Ein- oder Ausschaltzeit bis Anzeige 9.5 (Stunden) in 30-Minuten Intervallen und ab der
Anzeige 10 in 60-Minuten Intervallen eingestellt.
Wird die programmierte Uhrzeit erreicht, schaltet sich das Gerät automatisch ein bzw. aus. Wird das Innengerät automatisch eingeschaltet, ist
der Modus, die Temperatur und die Ventilatorgeschwindigkeit der letzten
Einstellung aktiviert.
Die vorzeitige Löschung der Ein– und Ausschaltzeit erfolgt durch Betätigung der On/Off Taste. Die Timeranzeige des Innengerätes erlischt.
TIMER ON Taste - Einschaltverzögerung
TIMER ON
ON T IMER
Off TIMER
TIMER
ON
Hr.
ON TIM ER
TIMER
ON
ON T IMER
Off TIMER
Hr.
Einschaltverzögerung
TIMER OFF Taste - Ausschaltverzögerung
TIMER OFF
ON T IMER
Off TIMER
TIMER
OFF
Hr.
ON TIM ER
TIMER
OFF
ON T IMER
Off TIMER
Hr.
Ausschaltverzögerung
Manuelle Luftverteilung
Auf der Luftaustrittsseite befinden

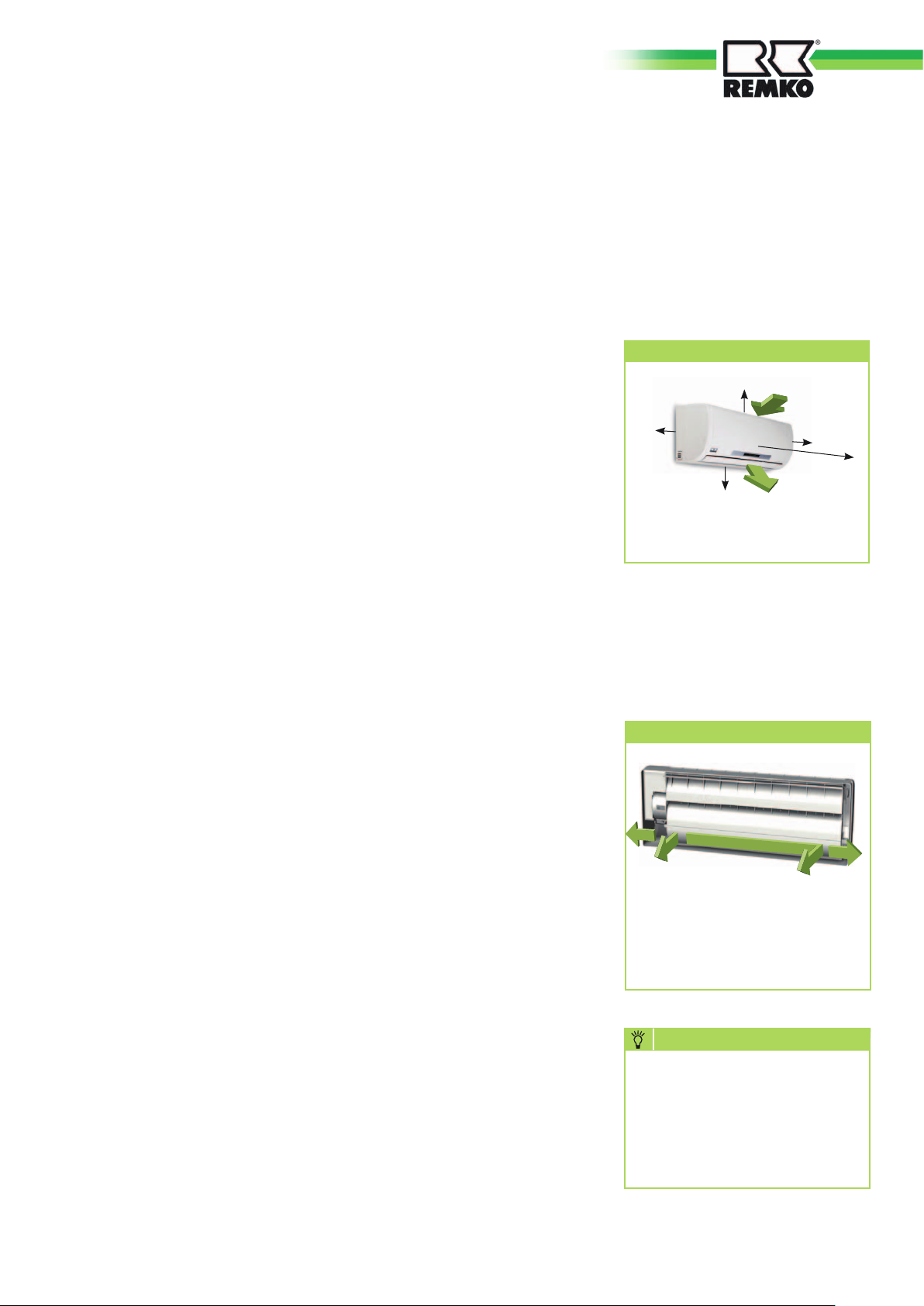

sich individuell einstellbare Lamellen zur horizontalen Luftverteilung.
ACHTUNG
Innen liegende, sich bewegende Gerätebauteile z.B.
Ventilator, stellen während des
Betriebes Verletzungspotentiale
dar! Nur mit ausgeschaltetem
Swingbetrieb Veränderungen
durchführen.
14
Manuelle Luftverteilung
Verstellhebel links
Verstellhebel rechts
Page 15
Außerbetriebnahme
Pflege und Wartung
Befristete
Außerbetriebnahme
1. Lassen Sie das Innengerät
2 bis 3 Stunden im Umluftbetrieb oder im Kühlbetrieb mit
maximaler Temperatureinstellung laufen, damit die Restfeuchtigkeit aus dem
Gerät transportiert wird.
2. Nehmen Sie die Anlage
mittels der Fernbedienung
außer Betrieb.
3. Schalten Sie die Spannungsversorgung des Gerätes ab.
4. Kontrollieren Sie das Gerät auf
sichtbare Beschädigungen und
reinigen Sie es wie im Kapitel
„Pflege und Wartung“
beschrieben.
Unbefristete
Außerbetriebnahme
Die Entsorgung der Geräte und
Komponenten ist nach den
regional gültigen Vorschriften, z.B.
durch autorisierte Fachbetriebe
der Entsorgung und Wiederverwertung oder Sammelstellen,
durchzuführen.
Die Firma REMKO GmbH & Co.
KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen
Fachbetrieb in Ihrer Nähe.
Die regelmäßige Pflege und
Beachtung einiger Grundvoraussetzungen gewährleisten einen
störungsfreien Betrieb und eine
lange Lebensdauer des Gerätes.
ACHTUNG
Vor allen Arbeiten an dem
Gerät muss die Spannungsversorgung unterbrochen werden
und gegen Wiedereinschalten
gesichert sein!
Pflege
■
Halten Sie das Gerät frei von
Verschmutzung, Bewuchs und
sonstigen Ablagerungen.
■
Reinigen Sie das Innengerät und Außenteil mit einem
angefeuchteten Tuch. Nutzen
Sie keine scharfen, schabenden
oder lösungsmittelhaltigen Reiniger. Setzen Sie keinen Wasserstrahl ein.
■
Reinigen Sie vor Beginn einer
längeren Stillstandsperiode die
Lamellen des Gerätes.
Art der Arbeit
Kontrolle/Wartung/Inspektion
Allgemein
Spannung und Strom prüfen
Funktion Kompressor/Ventilatoren überprüfen
Funktion Ventilator überprüfen
Verschmutzung Verflüssiger/Verdampfer
Kältemittelfüllmenge kontrollieren
Kondensatablauf kontrollieren
Isolation kontrollieren
Bewegliche Teile überprüfen
Dichtheitsprüfung Kältekreis
1) siehe Hinweis
Wartung
■ Wir empfehlen einen
Wartungsvertrag mit jährlichem
Wartungsintervall mit einer
entsprechenden Fachfirma
abzuschließen.
TIP
So gewährleisten Sie jederzeit
die Betriebssicherheit
der Anlage!
HINWEIS
Die gesetzlichen Vorschriften
erfordern eine jährliche Dichtheitsprüfung des Kältekreises
in Abhängigkeit der Kältemittelfüllmenge. Eine Überprüfung und Dokumentation
hat durch entsprechendes
Fachpersonal zu erfolgen.
Inbetriebnahme
Monatlich
Halbjährlich
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
Jährlich
1)
15
Page 16
REMKO MXW
Reinigung des Gehäuses
1. Unterbrechen Sie die
Spannungsversorgung zum
Gerät.
2. Öffnen Sie das Lufteintrittsgitter auf der Vorderseite und
klappen Sie es nach oben.
3. Reinigen Sie das Gitter und das
Gehäuse mit einem weichen
angefeuchtetem Tuch.
4. Schalten Sie die Spannungsversorgung wieder ein.
Luftfilter des Innengerätes
Reinigen Sie den Luftfilter in einem
Intervall von längstens 2 Wochen.
Reduzieren Sie diesen Zeitraum bei
stark verunreinigter Luft.
Reinigung der Filter
1. Unterbrechen Sie die Spannungsversorgung zum Gerät.
2. Öffnen Sie die Vorderseite des
Gerätes, indem Sie das Gitter
nach oben klappen und
einrasten lassen (Bild 1).
3. Heben Sie die Filter nach oben
an und ziehen Sie diese nach
unten heraus (Bild 1).
4. Reinigen Sie den Filter mit Hilfe
eines handelsüblichen Staubsaugers (Bild 2).
Drehen Sie dazu die
verunreinigte Seite nach oben.
5. Sie können Verschmutzungen
auch vorsichtig mit lauwarmen
Wasser und milden Reinigungsmitteln entfernen (Bild 3).
Drehen Sie dazu die verunreinigte Seite nach unten
8. Schließen Sie die Vorderseite
wie oben beschrieben in
umgekehrter Reihenfolge.
9. Schalten Sie die Spannungsversorgung wieder ein.
10.
Schalten Sie das Gerät wieder
ein.
Reinigung der
Kondensatpumpe (Zubehör)
Gegebenenfalls befindet sich im
Innengerät eine eingebaute oder
separate Kondensatpumpe, die das
anfallende Kondensat zu höher
gelegenen Abläufen pumpt.
Beachten Sie die Pflege und Wartungsanweisungen in der
separaten Bedienungsanleitung.
6. Lassen Sie den Filter beim Einsatz von Wasser erst an der Luft
vollständig trocknen, bevor Sie
ihn wieder in das Gerät einsetzen.
7. Setzen Sie den Filter vorsichtig
ein. Achten Sie dabei auf korrekten Sitz.

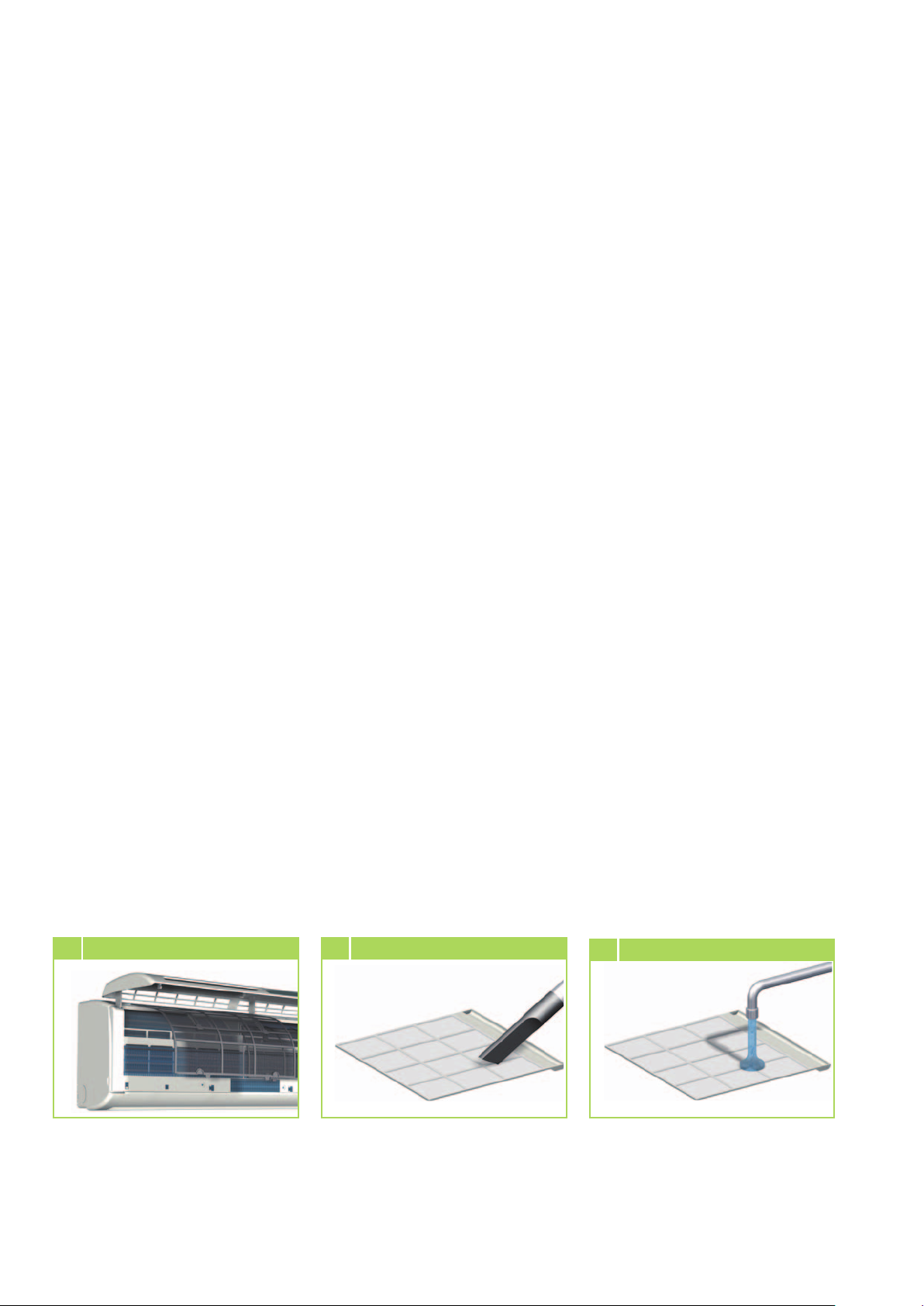

1 Gitter nach oben klappen 2 Reinigung mit dem Staubsauger
3
Reinigung mit lauwarmen Wasser
16
Page 17
Störungsbeseitigung und Kundendienst
Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf
fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funktion
nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbeseitigung
und Kundendienst“ in beiden Bedienungsanleitungen zu beachten. Wenn alle Funktionskontrollen durchgeführt
wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren Fachhändler!
Funktionelle Störung
Störung mögliche Ursache überprüfen Abhilfe
Das Gerät läuft nicht
an oder schaltet sich
selbstständig ab
Ein anderes Innengerät ist im
Heizmodus
Stromausfall, Unterspannung
Netzsicherung defekt
Hauptschalter ausgeschaltet
Netzzuleitung beschädigt
Wartezeit nach dem Einschalten
zu kurz
Einsatz-Temperaturbereich
unter- bzw. überschritten
Überspannungen
durch Gewitter
Störung der Externen
Kondensatpumpe
Sendedistanz zu groß /
Empfang gestört
Fernbedienung defekt
Modus der anderen Innenteile
überprüfen
Arbeiten alle anderen
elektrischen Betriebsmittel?
Sind alle Lichtstromkreise
funktionstüchtig?
Arbeiten alle anderen
elektrischen Betriebsmittel?
Erfolgte ein Neustart nach
ca 5 Minuten?
Arbeiten die Ventilatoren von
Innengerät und Außenteil?
Gab es in der letzten Zeit regionale Blitzeinschläge?
Hat die Pumpe eine Störabschaltung durchgeführt?
Bei Tastendruck Signalton
am Innengerät?
Arbeitet das Gerät im
manuellen Betrieb?
Alle Innengeräte in den Kühlmodus betreiben oder ausschalten
Spannung überprüfen
und gegebenenfalls auf
Wiedereinschalten warten
Netzsicherung austauschen
Hauptschalter einschalten
Instandsetzung durch
einen Fachbetrieb
Längere Wartezeit
einplanen
Temperaturbereiche von Innengerät und Außenteil beachten
Abschaltung der Netzsicherung
und erneute Einschaltung
Überprüfung durch Fachbetrieb
Pumpe überprüfen
gegebenenfalls reinigen
Distanz auf unter 6 m reduzieren und Standort wechseln
Fernbedienung austauschen
Das Gerät reagiert
nicht auf die
Fernbedienung
Bitte beachten Sie die Fortsetzung dieser „Störungsbeseitigungs-Tabelle“ auf der nächsten Seite !
Empfangs- bzw. Sendeteil erfährt zu starke
Sonneneinstrahlung
Elektromagnetische Felder
stören die Übertragung
Taste der FB eingeklemmt /
doppelte Tastenbedienung
Batterien der Fernbedienung
erschöpft
Ist die Funktion bei
Beschattung gegeben?
Ist die Funktion nach
Ausschalten eventueller
Störquellen gegeben?
Erscheint das „Sende“ Symbol
in der Anzeige?
Sind frische Batterien eingesetzt? Ist die Anzeige unvollständig?
Sendeteil bzw. Empfangsteil
beschatten
Keine Signalübertragung bei
gleichzeitigem Betrieb von
Störquellen
Taste entriegeln / nur eine Taste
betätigen
Frische Batterien einsetzen
17
Page 18
REMKO MXW
Störung mögliche Ursache überprüfen Abhilfe
Das Gerät arbeitet mit
reduzierter oder ohne
Kühl- oder
Heizleistung
Kondensatwasseraustritt am Gerät
Filter ist verunreinigt / Lufteintritts- / Austrittsöffnung durch
Fremdkörper blockiert
Fenster und Türen geöffnet /
Wärme- bzw. Kühllast
wurde erhöht
Kein Kühl- bzw Heizbetrieb
eingestellt
Lamellen des Außenteils durch
Fremdkörper blockiert
Undichtigkeit im Kältekreis
Ablaufrohr des Sammelbehälters verstopft / beschädigt
Externe Kondensatpumpe bzw.
Schwimmer defekt
Es befindet sich nicht abgelaufenes Kondensat in der
Kondensatleitung
Kondensat kann nicht abgeleitet werden
Undichtigkeit im Kältekreis
Sind die Filter gereinigt
worden?
Gibt es eine bauliche /
anwendungsmäßige
Veränderung?
Ist das „Kühl“/“Heiz“ -Symbol
in der Anzeige aktiviert?
Arbeitet der Ventilator des
Außenteiles, sind die Tauschlamellen frei?
Ist eine Reifbildung an den Tauscherlamellen des Innengerätes
sichtbar?
Ist der ungehinderte
Kondensatablauf gewährleistet?
Ist die Auffangwanne voll
Wasser und die Pumpe
arbeitet nicht?
Ist die Kondensatleitung mit
Gefälle verlegt und nicht
verstopft?
Sind die Kondensatleitungen frei
und mit Gefälle verlegt? Arbeitet
die Kondensatpumpe und der
Schwimmerschalter?
Ist eine starke Reifbildung am
großen Absperrventil sichtbar?
Filterreinigung durchführen
Fenster und Türen schließen/
zusätzliche Anlagen montieren
Einstellung des Gerätes
korrigieren
Ventilator oder Winterregelung
überprüfen, Luftwiderstand reduzieren
Instandsetzung durch
einen Fachbetrieb
Reinigen des Ablaufrohres und
des Sammelbehälters
Pumpe vom Fachunternehmen
ersetzen lassen
Die Kondensatleitung mit
Gefälle verlegen, bzw. reinigen
Die Kondensatleitung mit Gefälle
verlegen, bzw. reinigen. Ist der
Schwimmerschalter bzw. die
Kondensatpumpe defekt, diese
ersetzen lassen
Instandsetzung durch einen
Fachbetrieb.
Störanzeige durch Blinkcode
Anzeige Ursache Was ist zu tun ?
E0 EEPROM Fehler
E1 Kommunikationsfehler zwischen Außenteil und Innengerät Fachhändler kontaktieren
E2 Phasenkontrolle angesprochen Verdratung überprüfen
E3 Verdampferventilmotor hat zu niedrige Drehzahl / defekt Fachhändler kontaktieren
E5 Sensor Heißgas AT defekt / Verbindung unterbrochen Verbindung und Stecker prüfen
E6 Sensor Umluft IT defekt / Verbindung unterprochen Verbindung und Stecker prüfen
P0
P1 Überspannungsschutz AT angesprochen (250V) Spannung der Netzzuleitung prüfen
P2 Übertemperatur (Klixon) Kompressor hat angesprochen
P3 Überstromschutz Kompressor hat angesprochen
Drehzahlüberwachung Kompressor hat angesprochen
(Inverter Modul)
Gerät für 1 min. Spannungslos schalten.
Fachhändler kontaktieren
Anschlüsse CN4, CN1 auf der Platine im
AT prüfen / Fachhändler kontaktieren
Kältemittelmenge überprüfen
Widerstand des Sensors auf dem Kompressor überprüfen (normal 0Ω)
Wicklungswiederstände des Kompressors
überprüfen (1Ω = U-V / U-W / V-W)
18
Page 19
Montageanweisung für das Fachpersonal
Wichtige Hinweise vor der
Installation
Zur Installation der Gesamtanlage
sind die Betriebsanleitungen des
Innengerätes und des
Außenteiles zu beachten.
■
Bringen Sie das Gerät in der
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
■
Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspartner und der Spedition.
■
Heben Sie das Gerät an den
Ecken und nicht an den
Kältemittel- oder
Kondensatanschlüssen an.
■
Die Kältemittelleitungen
(Einspritz- und Saugleitung),
Ventile und die Verbindungen
sind dampfdiffusionsdicht
zu isolieren. Gegebenenfalls ist
auch die Kondensatleitung
zu isolieren.
■
Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet (Siehe
Abschnitt „Mindestfreiräume“).
■
Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärmestrahlung. Die Montage in der
Nähe von Wärmestrahlungen
reduziert die Geräteleistung.
■
Installieren Sie die Kältemittelrohre vom Innengerät zum
Außenteil.
■
Schotten Sie offene Kältemittelleitungen gegen den
Eintritt von Feuchtigkeit
durch geeignete Kappen,
bzw. Klebebänder ab und
knicken oder drücken Sie nie
die Kältemittelleitungen ein.
■
Verwenden Sie ausschließlich
die im Lieferumfang
enthaltenen Überwurfmuttern
der Kältemittelleitungen und
entfernen diese erst kurz vor
dem Verbinden mit den
Kältemittelleitungen.
■
Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■
Befestigen Sie elektrische
Leitungen stets ordnungsgemäß
in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
Montagematerial
Das Innengerät wird mittels
4 bauseitig zu stellenden
Schrauben über eine Wandhalterung befestigt.
Wahl des Installationsortes
Das Innengerät ist für eine
waagerechte Wandmontage
oberhalb von Türen konzipiert.
Es ist aber auch im oberen Wandbereich (min. 1,75 m Oberkante
Fußboden) einsetzbar.
Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs– und
Reparaturarbeiten und zum
anderen für die optimale Luftverteilung vorzusehen.
Mindestfreiräume
120
Lufteintritt
120
200
Luftaustritt
Alle Angaben in mm
120
1500
Anschlussvarianten
Die folgenden Anschlussvarianten
für die Kältemittel-,
Kondensat- und Steuerleitungen
können genutzt werden.
Anschlussvarianten
1
2
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
3
HINWEIS
Im Innengerät ist eine ca. 50
cm. lange Rohrleitung fest von
rechts nach links installiert. Bei
einer bauseitigen Vorinstallation der Kältemittelleitung ist
diese zu berücksichtigen.
4
19
Page 20
REMKO MXW
Wandhalterung des Innengerätes
Die Wandhalterung der Geräte muss mit geeigneten Schrauben und
Dübeln befestigt werden.

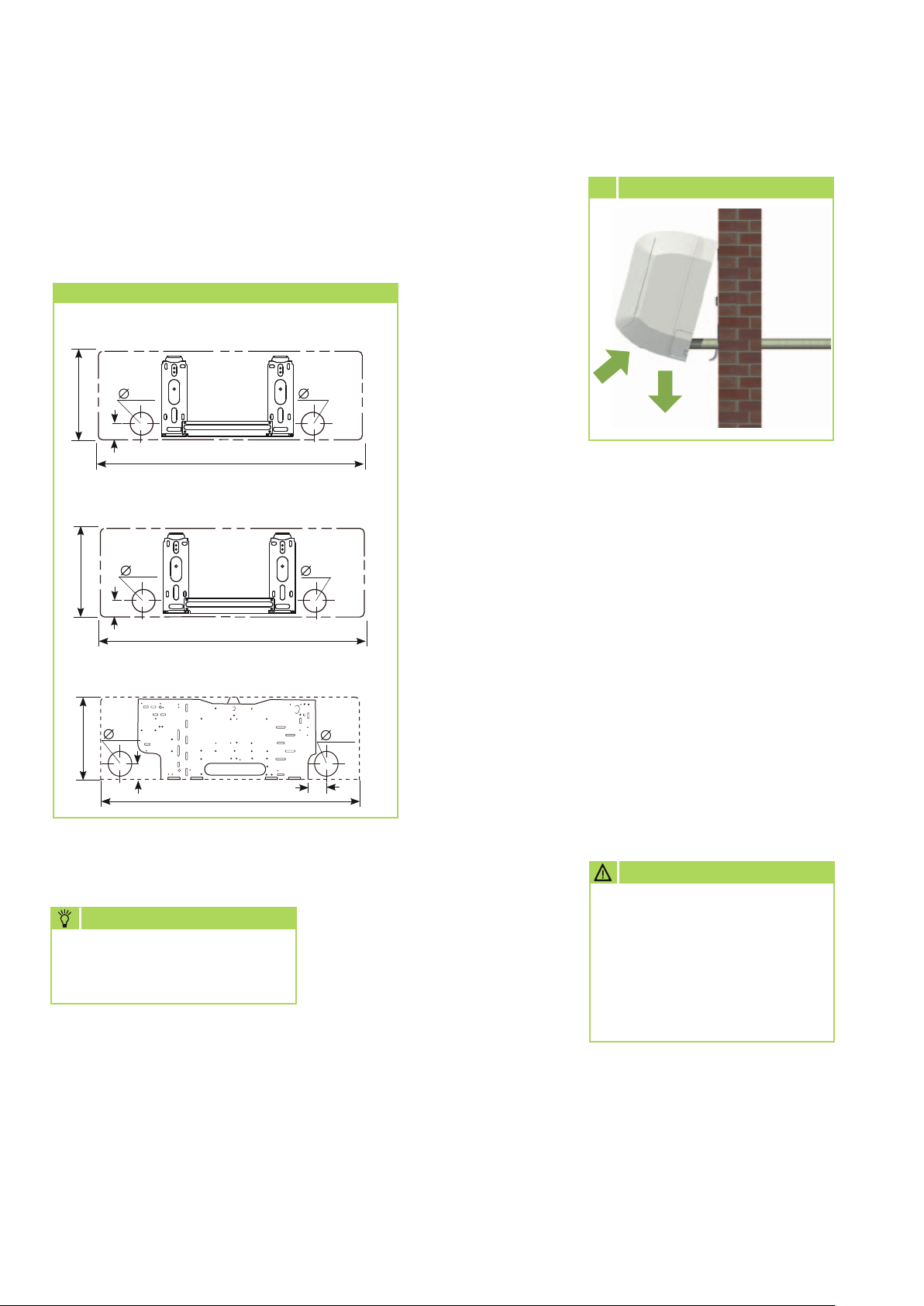

Montagepunkte der Wandhalterung
MXW 200/260 IT
250
65
45
750
65
MXW 350 IT
280
65
45
815
65
4 Waagerechte Ausrichtung
Die Wandhalterung der Geräte
muss mit geeigneten Schrauben
und Dübeln befestigt werden.
Anschluss der
Kältemittelleitungen
Der bauseitige Anschluss der
Kältemittelleitungen erfolgt auf der
Rückseite des Gerätes.
MXW 520 IT
65
290
50
920
Installation
HINWEIS
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
Geräteinstallation
Das Gerät wird über die Wandhalterung, unter Beachtung der
im unteren Bereich befindlichen
Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Abmessungen der Wandhalterung
die Befestigungspunkte an statisch zulässigen Bauwerksteilen.
20
65
50
Alle Maße in mm
2. Entfernen Sie ggf. die Ausbrechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und drücken dann mit der Unterseite
das Gerät gegen die Halterung.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes (Bild 4).
Gegebenenfalls ist an dem
Innengerät eine Reduzierung, bzw.
Erweiterung zu installieren.
Diese Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei.
Nach erfolgter Montage sind die
Verbindungen dampfdiffusionsdicht zu isolieren.
ACHTUNG
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeitskontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.

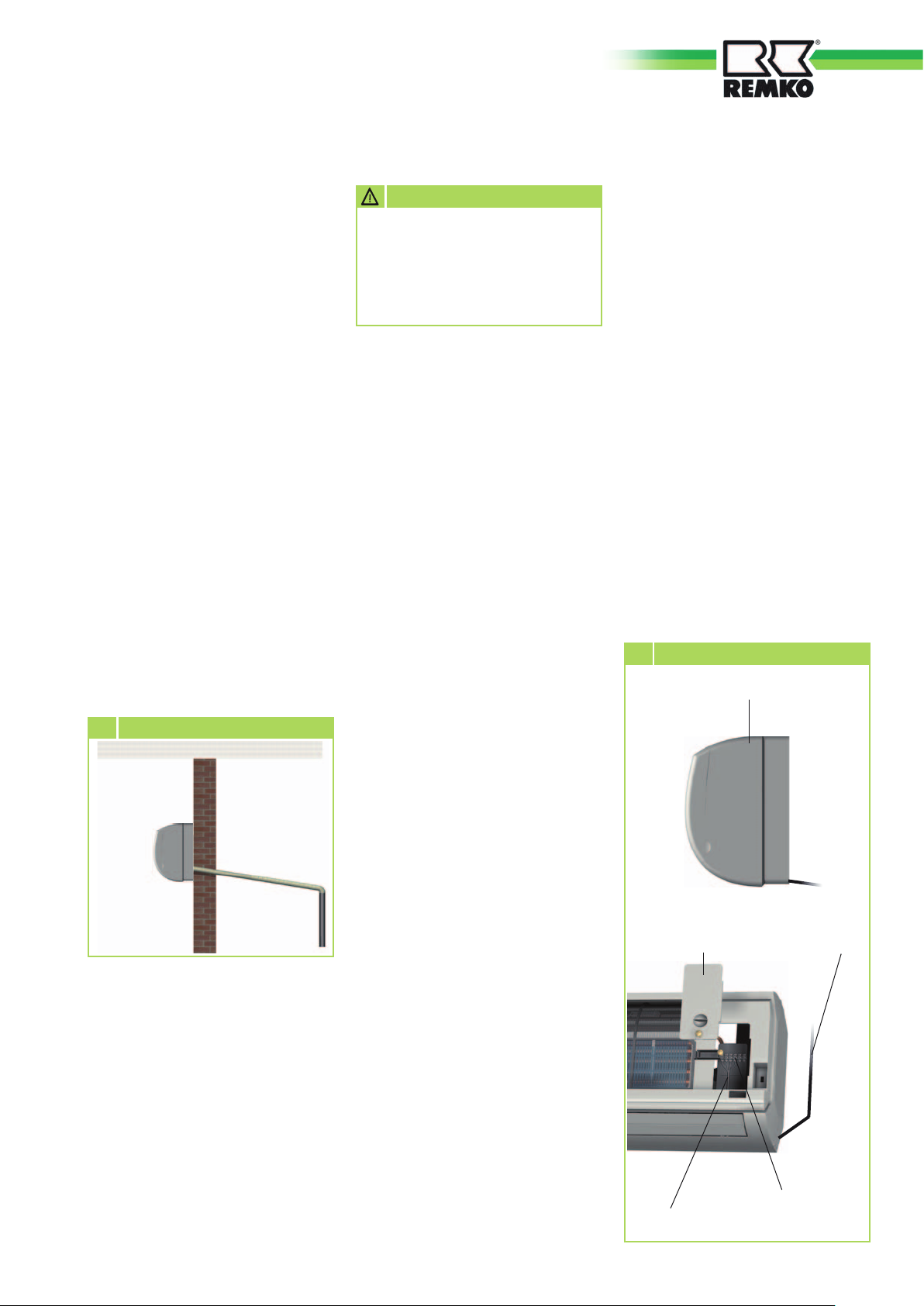

Kondensatanschluss
Auf Grund der Taupunktunterschreitung am Verdampfer kommt
es während des Kühlbetriebes am
Innengerät zur Kondensatbildung.
Unterhalb des Verdampfers
befindet sich eine Auffangwanne,
die mit einem Ablauf verbunden
werden muss.
Page 21
■
Die bauseitige Kondensatleitung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 5).
Gegebenenfalls sehen Sie eine
dampfdiffusionsdichte Isolation
vor.
■
Führen Sie die Kondensatleitung des Gerätes frei in die Ablaufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muss
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
5
Kondensatanschluss
ACHTUNG
Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen. Die Montage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Gerätes zu installieren.
■
Die Klemmleisten der Anschlüsse befinden sich auf der Rückseite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenommen werden.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Kondensatpumpe eingesetzt, ist ggf.
bei der Verwendung des Abschaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschaltung des Kompressors, erforderlich.
3. Lösen Sie die Steuerleitung am
Klemmblock und entfernen Sie
die Steuerleitung.
4. Klemmen Sie die bauseits
verlegte Steuerleitung an den
Klemmen an (siehe elektrisches
Anschlussschema S.20).
5. Verbinden Sie die Bauseits verlegte Steuerleitung fachgerecht
mit der mitgelieferten Steuerleitung.
6. Stecken Sie den Stecker der
Steuerleitung in die entsprechende Buchse im Außenteil.
7. Bauen Sie das Gerät wieder
zusammen.
6
Anschluss des Gerätes
Abdeckung
Mind. 2% Gefälle
Der Kondensatschlauch ist serienmäßig für den Anschluss auf der
linken Seite (Ansicht von vorne)
vorgesehen.
Elektrischer Anschluss
Bei den Geräten ist eine Spannungsversorgung am Außenteil
und eine vieradrige Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
Im Lieferumfang der Geräte
befindet sich eine fünf Meter
lange, vieradrige Steuerleitung
zur Verbindung des Innengerätes
und des Außenteiles. Innerhalb
der Steuerleitung zum Außenteil
befindet sich eine Datenleitung,
die die Kommunikation zwischen
Innengerät und Außenteil realisiert.
Hierüber wird die Leistungsanpassung der Kühl– bzw. Heizleistung
geregelt und Störmeldungen dem
Innengerät weitergeleitet.
Sollte diese Länge nicht ausreichen, können Sie diese Steuerleitung am Innengerät verlängern.
Führen Sie den Anschluss folgendermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen auf
der rechten Seite (Bild 6).
Abdeckung
Zugentlastung
Steuerleitung
vom Außenteil
Klemmleiste
Steuerleitung
21
Page 22
REMKO MXW

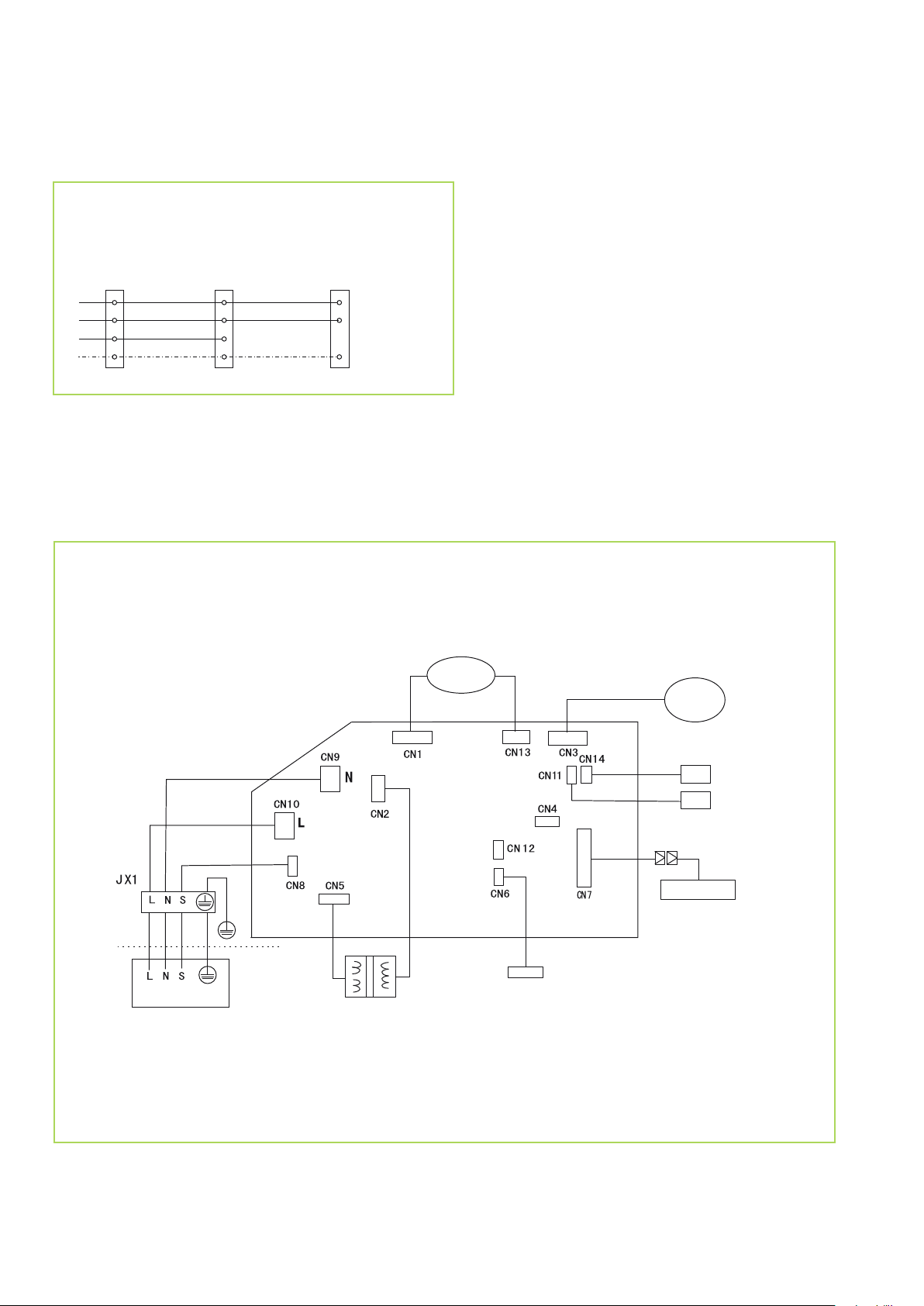

Elektrisches Anschlussschema
Anschluss MVT 600 DC / MVT 900 DC
MVT 950 DC / MVT 1050 DC
AußenteilInnengerät Netzzuleitung
L
S
Datenleiter Blau
PE
L
NN
S
PE
Außenleiter braunAußenleiter braun
Neutralleiter schwarzNeutralleiter schwarz
Schutzleiter
Elektrisches Schaltschema
L1
N
PE
230 V~,
50 Hz,
L1 / N / PE
MXW 200 bis 520
Braun
Schwarz
Stecker
zum Außenteil
Blau
Verdampferventilator
Swingmotor
Sensor Umluft
Steuerplatine
Sensor Verdampfer
S
Anzeigeplatine
Manuelle Bedienung
Transformator
22
Page 23
Inbetriebnahme
HINWEIS
Die Inbetriebnahme ist nur
durch speziell geschultes Fachpersonal durchführbar und
nach der Bescheinigung entsprechend zu dokumentieren.
Zur Inbetriebnahme der
Gesamtanlage sind die Betriebsanleitungen des Innengerätes und des Außenteiles zu
beachten.
Funktionstest des
Betriebsmodus Kühlen
1. Schalten Sie die Spannungsversorgung ein.
2. Schalten Sie das Gerät über die
Fernbedienung ein und wählen
Sie den Kühlmodus, maximale
Ventilatordrehzahl und
niedrigste Solltemperatur.
3. Messen Sie alle erforderlichen
Werte, tragen diese in das
Inbetriebnahmeprotokoll ein
und überprüfen Sie die
Sicherheitsfunktionen.
4. Überprüfen Sie die Gerätesteuerung mit den im Kapitel
„Bedienung“ beschriebenen
Funktionen. Timer, Temperatureinstellung, Ventilatorgeschwindigkeiten und das Umschalten
in den Lüftungs– bzw. Entfeuchtungsmodus.
5. Prüfen Sie die Funktion der
Kondensatleitung, indem Sie in
die Kondensatwanne destilliertes Wasser gießen.
Es empfiehlt sich hierzu eine
Schnabelflasche zu verwenden,
die das Wasser in die Kondensatwanne einleiten kann.
Funktionstest des
Betriebsmodus Heizen
1. Schalten Sie die Spannungsversorgung ein.
2. Schalten Sie das Gerät über die
Fernbedienung ein und wählen
Sie den Heizmodus, maximale
Ventilatordrehzahl und
höchste Solltemperatur.
3. Messen Sie alle erforderlichen
Werte, tragen diese in das
Inbetriebnahmeprotokoll ein
und überprüfen Sie die
Sicherheitsfunktionen.
4. Überprüfen Sie die Gerätesteuerung mit den im Kapitel
„Bedienung“ beschriebenen
Funktionen.
Timer, Temperatureinstellung,
Ventilatorgeschwindigkeiten.
Abschließende Maßnahmen
■
Montieren Sie alle demontierten
Teile.
■
Weisen Sie den Betreiber in die
Anlage ein.
HINWEIS
Überprüfen Sie die Dichtigkeit
der Absperrventile und Ventilkappen nach jedem Eingriff in
den Kältekreis. Verwenden Sie
ggf. entsprechendes Dichtungsmaterial.

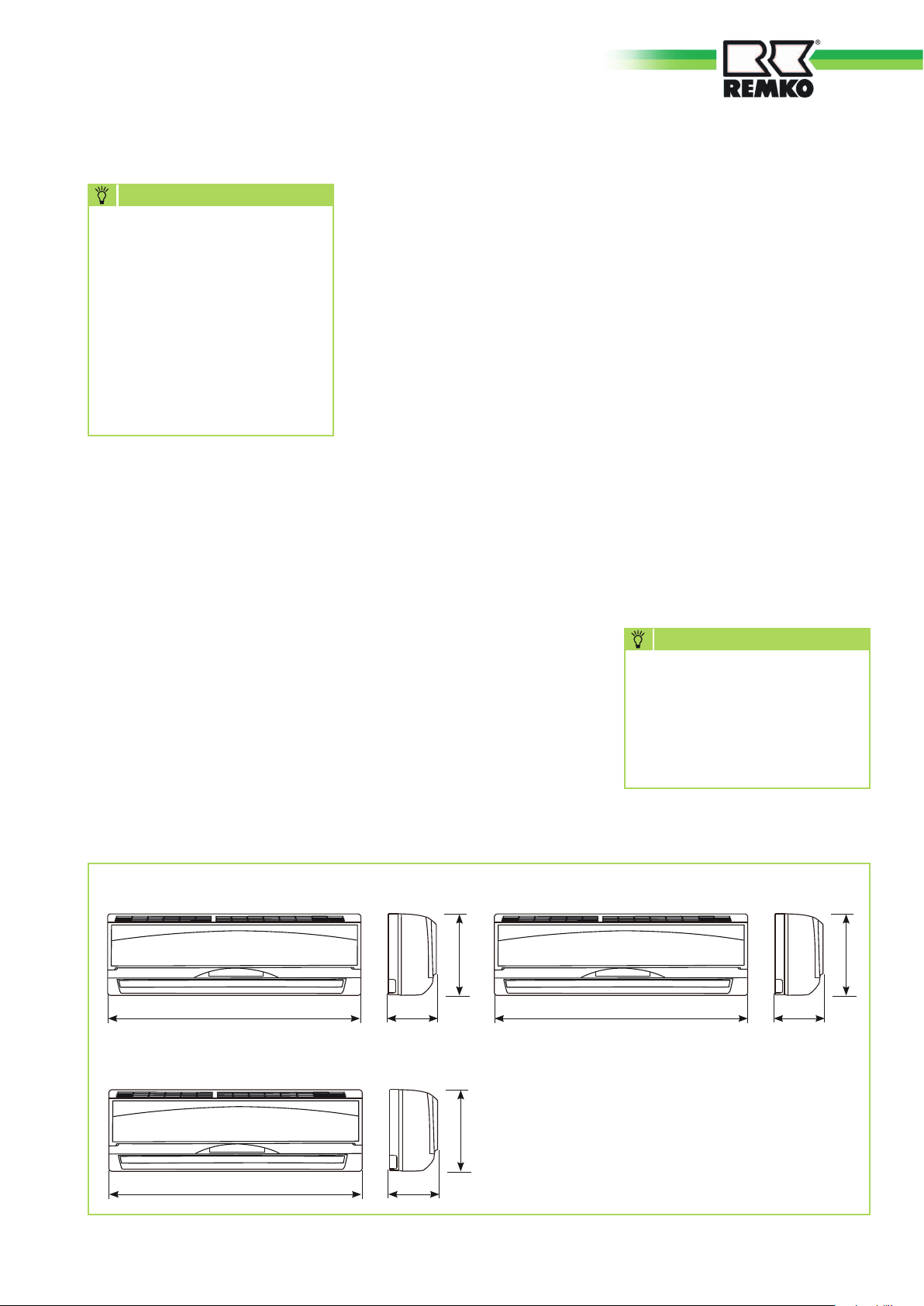

Geräteabmessungen
MXW 200 - 260
750
MXW 520
920
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
205
224
MXW 350
250
815
292
280
215
Alle Angaben in mm
23
Page 24
REMKO MXW

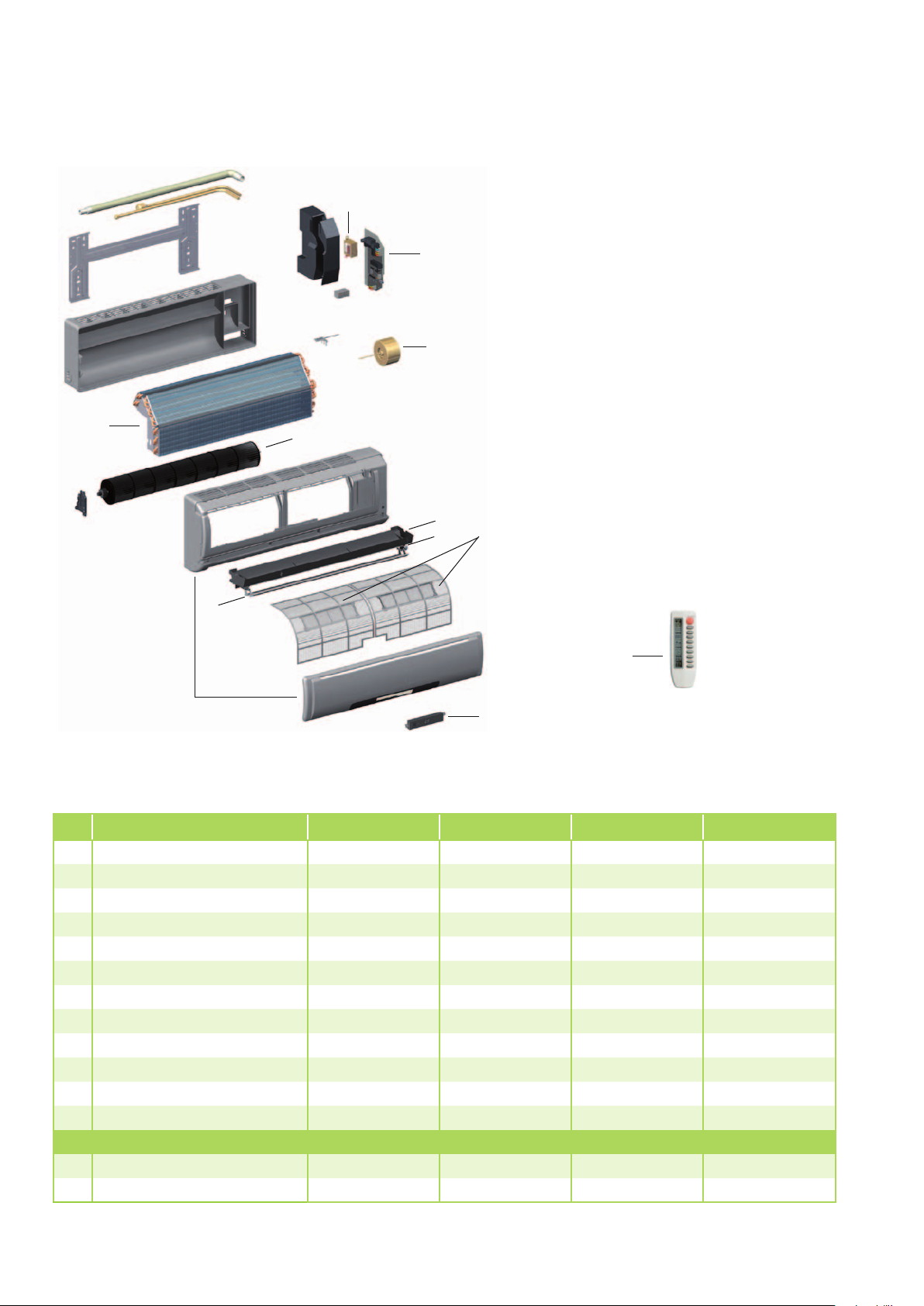

Gerätedarstellung MXW 200 / MXW 260 / MXW 350 / MXW 520
11
10
9
7
5
1
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
8
6
2
4
12
3
Ersatzteilliste
Nr. Bezeichnung MXW 200 MXW 260 MXW 350 MXW 520
1 Vorderwand komplett
2 Luftfilter, Satz
3 Platine, Display
4 Swingmotor
5 Austrittslamellen, Set
6 Kondensatwanne
7 Verdampfer
8 Ventilatorrad
9 Ventilatormotor
10 Steuerplatine
11 Transformator
12 IR-Fernbedienung
Ersatzteile ohne Abbildung
Sensor Umluft
Sensor Verdampfer
111063 111001 111002 111089
111064 111003 111004 111090
111005 111005 111005 111091
111006 111006 111006 111006
111066 111007 111008 111092
111067 111009 111010 111093
111068 111011 111012 111094
111069 111013 111014 111095
111015 111015 111016 111096
111070 111017 111018 111097
111019 111019 111020 111098
111021 111021 111021 111021
111022 111022 111022 111022
111023 111023 111023 111023
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Geräte-Nr. und Geräte-Typ (siehe Typenschild) angeben!
24
Page 25
Notizen
25
Page 26
REMKO MXW
Technische Daten
Baureihe MXW 200 MXW 260 MXW 350 MXW 520
Betriebsweise Wandgerät zum Kühlen und Heizen
Nennkühlleistung
Nennheizleistung 2) kW 2,41 2,86 4,11 5,56
Energieeffizienzklasse Kühlen 1) B A B B
Energieeffizienzklasse Heizen 2) B B B C
Energieeffizienzgröße EER
Energieeffizienzgröße COP
Energieverbrauch, Jährlich, (500h) K /H 1290/1410 1120/1255 1290/1410 1727/1692
Einsatzbereich (Raumvolumen), ca. m³ 60 80 110 160
Einstellbereich Raumtemperatur °C +17 bis +30
Arbeitsbereich °C +17 bis +32
Kältemittel R 410A
1)
1)
2)
kW 2,05 2,61 3,53 5,23
3,18 3,21 3,18 3,04
3,41 3,42 3,41 3,31
4)
Betriebsdruck max. / je Kältekreis kPa 4200 / 4200
Luftvolumenstrom je Stufe m³/h 300/330/400 410/460/500 420/520/680 650/800/850
Schalldruckpegel je Stufe
3)
dB (A) 29/33/35 32/34/36 28/33/39 36/39/41
Spannungsversorgung V/Hz 230 / 1~ / 50
Schutzart IP X 0
Elektr. Nennleistungsaufnahme Kühlen
Elektr. Nennleistungsaufnahme Heizen
Elektr. Nennstromaufnahme Kühlen
Elektr. Nennstromaufnahme Heizen
1)
kW 0,04 0,04 0,05 0,05
2)
kW 0,04 0,04 0,04 0,05
1)
2)
A 0,17 0,17 0,19 0,24
A 0,17 0,17 0,19 0,19
Kältemittelanschluss Einspritzleitung Zoll (mm) 1/4 (6,3) 1/4 (6,3) 1/4 (6,3) 1/4 (6,3)
Kältemittelanschluss Saugleitung Zoll (mm) 3/8 (9,52) 3/8 (9,52) 1/2 (12,7) 1/2 (12,7)
Kondensatanschluss mm 16 16 16 16
Abmessungen Höhe mm 250 250 280 290
Breite mm 750 750 815 920
Tiefe mm 188 188 215 225
Gewicht kg 8,5 8,5 10,0 12,0
Seriennummer 782... 780... 781... 779...
EDV Nr. 1623205 1623200 1623210 1623215
1) Lufteintrittstemp. TK 27°C/FK 19°C,Außentemp.TK 35°C / FK 24°C, max. Luftvolumenstrom,5m Rohrleitungslänge im Kombination mit MVT 900/950/1050 DC
2) Lufteintrittstemperatur TK 20°C,Außentemperatur TK 7°C/FK 6°C, max. Luftvolumenstrom,5m Rohrleitungslänge im Kombination mit MVT 900/950/1050 DC
3) Abstand 1 m Freifeld
4) Enthält Treibhausgas nach Kyoto-Protokoll
26
Page 27
EG – Konformitätserklärung
im Sinne der Maschinenrichlinie Anhang II 1A
Original-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund seiner Konzipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Anforderungen der aufgeführten EG-Richtlinien entspricht.
Name des Herstellers: REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12
D - 32791 Lage
Name des Bevollmächtigten: REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12
D - 32791 Lage
Geräte (Maschinen) - Ausführung: Multi-Inverter Wandgerät
Serie / Baureihe: REMKO MXW 200, MXW 260, MXW 350, MXW 520
Serien- / Baureihennummer: 782..., 780..., 781..., 779...
Geltende Bestimmungen:
MA - RL 2006/42/EG Maschinenrichtlinie
NS - RL 2006/95/EG Niederspannungsrichtlinie
EMV – RL 2004/108 EWG EMV-Richtlinie
EnVKV - RL 92/75/EWG Energieverbrauchskennzeichnungsverordnung
EG 97/23/EG Druckgeräterichtlinie
Angewandte Normen:
DIN EN ISO 12100-1-2 : 2004-04; DIN EN ISO 13857,
EN 14511 T1-4;
DIN 45635 - 1;
EN 378 – 1-4;
EN 55014 - 1; EN 55014 - 2; EN 55104
EN 60204 - 1; EN 60335 - 1; EN 60335 - 2 - 40;
EN 61000 - 3 - 2; EN 61000 - 3 - 3;
Lage, 22. Janruar 2010 REMKO GmbH & Co. KG
..............................................
Unterschrift Produktmanager
27
Page 28
REMKO INTERNATIONAL
… und einmal ganz in Ihrer Nähe!
Nutzen Sie unsere Erfahrung und Beratung
REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12 D-32791 Lage
Postfach 1827 D-32777 Lage
Telefon +49 5232 6 06-0
Telefax +49 5232 6 06-260
E-mail [email protected]
Internet www.remko.de
Hotline
Klima- und Wärmetechnik
+49 5232 606-0
Export
+49 5232 606-130
Die Beratung
Durch intensive Schulungen bringen wir das Fachwissen unserer
Berater immer auf den neuesten
Stand. Das hat uns den Ruf eingetragen, mehr zu sein als nur
ein guter, zuverlässiger Lieferant:
REMKO, ein Partner,
der Probleme lösen hilft.
Der Vertrieb
REMKO leistet sich nicht nur ein
gut ausgebautes Vertriebsnetz im
In- und Ausland, sondern auch
ungewöhnlich hochqualifizierte
Fachleute für den Vertrieb.
REMKO-Mitarbeiter im
Außen dienst sind mehr als nur
Verkäufer: vor allem müssen sie
für unsere Kunden Berater in der
Klima- und Wärmetechnik sein.
Der Kundendienst
Unsere Geräte arbeiten präzise
und zuverlässig. Sollte dennoch
einmal eine Störung auftreten,
so ist der REMKO Kundendienst
schnell zur Stelle. Unser umfangreiches Netz erfahrener Fachhändler garantiert Ihnen stets einen
schnellen und zuverlässigen Service.
Technische Änderungen vorbehalten, Angaben ohne Gewähr!
Loading...
