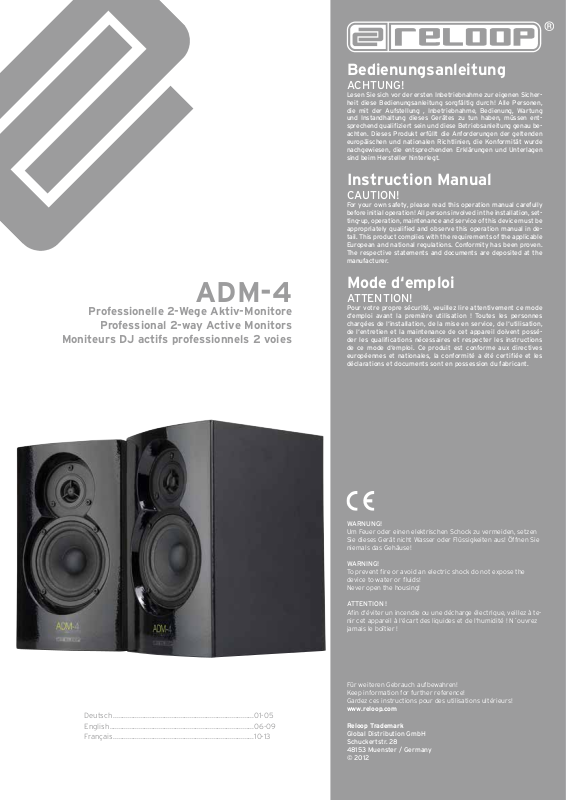

Reloop ADM-4 User Manual [en, de, fr]

ADM-4

Professionelle 2-Wege Aktiv-Monitore

Professional 2-way Active Monitors

Moniteurs DJ actifs professionnels 2 voies

Bedienungsanleitung

ACHTUNG!

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung , Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

For your own safety, please read this operation manual carefully before initial operation! All persons involved in the installation, setting-up, operation, maintenance and service of this device must be appropriately qualied and observe this operation manual in detail. This product complies with the requirements of the applicable European and national regulations. Conformity has been proven. The respective statements and documents are deposited at the manufacturer.

Mode d‘emploi

ATTENTION!

Pour votre propre sécurité, veuillez lire attentivement ce mode d‘emploi avant la première utilisation ! Toutes les personnes chargées de l‘installation, de la mise en service, de l‘utilisation, de l‘entretien et la maintenance de cet appareil doivent possé-

der les qualications nécessaires et respecter les instructions

de ce mode d‘emploi. Ce produit est conforme aux directives

européennes et nationales, la conformité a été certiée et les

déclarations et documents sont en possession du fabricant.

Deutsch .............................................................................01-05

English ...............................................................................06-09

Français .............................................................................10-13

WARNUNG!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

To prevent re or avoid an electric shock do not expose the device to water or uids!

Never open the housing!

ATTENTION !

An d‘éviter un incendie ou une décharge électrique, veillez à te nir cet appareil à l‘écart des liquides et de l‘humidité ! N´ouvrez

jamais le boîtier !

Für weiteren Gebrauch aufbewahren! Keep information for further reference!

Gardez ces instructions pour des utilisations ultérieurs!

www.reloop.com

Reloop Trademark

DEUTSCH

Wir gratulieren Ihnen zum Kauf der Reloop ADM-4 Aktiv-Monitore. Vielen Dank, dass Sie unserer Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie die Reloop ADM-4 Aktiv-Monitore aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 220 V. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

- Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.

- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.

- Im Geräteinneren benden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur

von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!

- Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Verge-

wissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.

- Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen

sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.

- Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.

- Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!

- Stellen Sie sicher, dass Sie das Produkt ausschließlich an 220 V, 50 Hz Wechselspannung anschließen!

- Die Sicherung -9- darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstärke ausgetauscht werden.

- Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose

des öffentlichen Versorgungsnetzes verwendet werden.

- Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffäche an und

ziehen Sie niemals an der Netzleitung!

- Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentammbaren Unterlage auf.

- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

- Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Sonneneinstrahlung, Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!

- Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das

Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualizierten Servicetechniker prüfen, bevor es

erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.

- Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von direktem

Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals die Lüftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.

- Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

- Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.

- Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.

- Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihrer Signalquelle auf Minimum eingestellt und die Lautsprecherschalter in „OFF“-Position geschaltet sein.

- Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.

- In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.

- Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

- Bei diesem Gerät handelt es sich um einen aktiven Lautsprecher, mit dem sich niederpegelige Audiosignale verstärken und wiedergeben lassen.

- Dieses Produkt ist für den Anschluss an 220 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen

konzipiert.

- Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleis-

tungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

- Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

- Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern.

- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsich-

tigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!

- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

BEDIENELEMENTE

Bezeichnungen

1. EIN/AUS-Schalter

2. Signaleingangsbuchse (Cinch)

3. Signalausgangsbuchse für Subwoofer (3,5 mm Klinke)

4. Lautstärkedrehregler

5. Drehregler für Bässe

6. Drehregler für Höhen

7. Schraubklemmenanschluss für 2. Lautsprecher

8. Netzkabelanschluss

9. Sicherung (1A)

4. 5.

DEUTSCH

INSTALLATION

1. Um eine optimale Hörbarkeit der hohen Frequenzen zu gewährleisten, empfehlen wir eine Installation der Hochtöner der Monitore auf Kopf-

höhe; nutzen Sie dazu gegebenenfalls einen geeigneten Lautsprecherständer. Achten Sie auch auf einen ebenen und stabilen Untergrund und verwenden Sie ggf. Dämpfungsmaterial.

2. Bei diesen Monitoren handelt es sich um Nahfeldmonitore, die Ihnen eine Aufstellung in geringem Abstand zum Hörer erlauben.

3. Um eine Reektion von zu nahen Wänden (z.B. bei Raumecken) zu verhindern, drehen Sie die Monitore etwas zu sich. Zur Optimierung Ihrer

Raumakustik können Sie Schalldämmmatten verwenden.

4. Platzieren Sie beim Einsatz eines Mikrofons dieses immer hinter dem Lautsprecher, um mögliche Feedback-Probleme beim Einsatz eines

Mirkofons zu vermeiden.

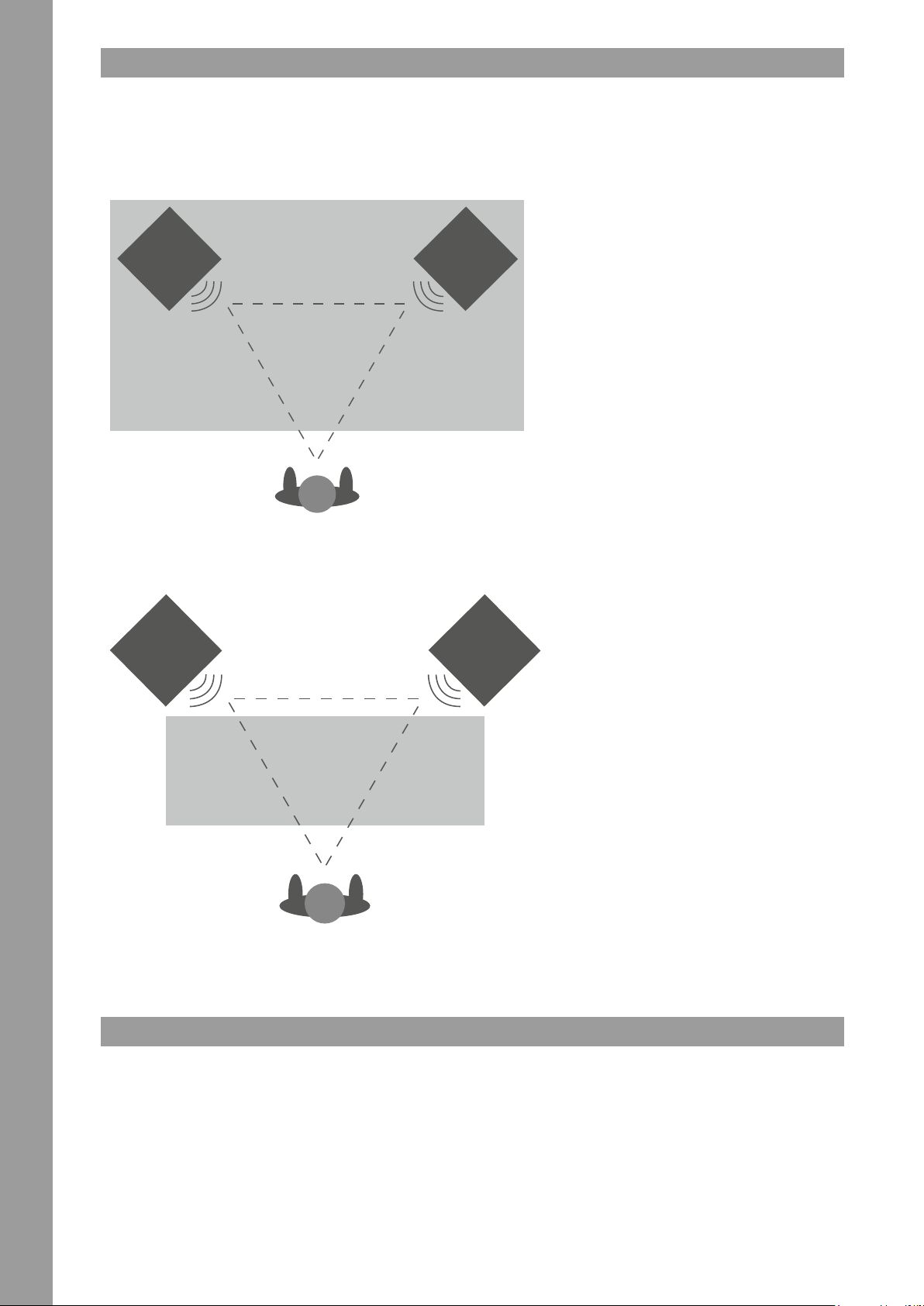

Nahfeld Installation

DEUTSCH

In Studios werden Monitorlautsprecher normalerweise auf die Studiokonsole (in Kopfhöhe) aufgestellt. Dazu sollten die Monitore und die Position

des Hörers in einem gleichschenkeligen Dreieck aufgebaut werden. Bei dieser Installation sind die Monitore in einem gleichmäßigen Winkel von 60° zur Hörposition aufgebaut.

Mittelfeld Installation

Diese Installation ist vom Prinzip her ähnlich wie die Nahfeld Installation. Diese Variante wird normalerweise bei größeren Monitoren gewählt, wenn diese zu groß oder schwer für eine Positionierung auf der Studiokonsole sind. Dieses Setup bietet einen größeren „Hörplatz“ und eine verbesserte

räumliche Akustikabbildung. Bei dieser Installation sollte der Bass der Monitore über der Studiokonsole positioniert werden.

ANSCHLÜSSE

1. Verbinden Sie die beiden Lautsprecher mittels der dafür vorgesehenen Schraubklemmen -7-.

2. Verbinden Sie nun Ihre Signalquelle mit der Signaleingangsbuchse -2- (Cinch).

3. Verbinden Sie gegebenenfalls einen Subwoofer mit der entsprechenden Signalausgangsbuchse (3,5 mm Klinke) -3-.

4. Verbinden Sie die Anschlussbuchse -8- mit dem Netzkabel und schließen Sie es an Ihre Steckdose an.

BEDIENUNG

1. Lautstärkeregler in Minimalstellung bringen:

Bevor Sie das Gerät einschalten, drehen Sie den Lautstärke-Drehregler -4- in die minimale Position (Regler nach links).

2. Strom einschalten:

Nachdem alle Anschlüsse vorgenommen wurden, das Gerät mit dem Ein/Aus-Schalter -1- einschalten.

3. Lautstärkeregelung:

Sie regeln die Lautstärke mit dem Lautstärke-Drehregler -4-.

KLANGREGELUNG

Mit den Drehreglern für die Bässe -5- und die Höhen -6- können Sie die Bässe und Mitten absenken oder anheben. Die ideale Einstellung hängt dabei von den gegebenen Räumlichkeiten ab. Ein Raum, der stark schallgedämpft ist, benötigt eine Erhöhung der hohen Frequenzen. Umgekehrt ist eine Absenkung der hohen Frequenzen in wiederhallenden Räumen nötig. Positioniert man die Monitore nahe einer Wand oder Raumecke, so

werden die tiefen Frequenzen verstärkt. Platziert man die Monitore in einer größeren Entfernung, so werden die tiefen Frequenzen verringert.

TECHNISCHE DATEN

Reloop ADM-4:

- RMS Leistung: 2 x 16W

- Bauart: Aktives 2-Wege-System

- Signal-Rauschabstand: >75 dB

- Speaker: 10,16 cm (4“) Bass, 2,54 cm (1“) Hochtöner

- Frequenzgang: 50 Hz - 20 kHz

- Impeadanz: 8 Ohm

- Anschlüsse: Cinch, 3,5 mm Klinke

- Maße: 196 x 260 x 153 mm

- Gewicht: 5,04 kg (Paar)

Technische Änderungen vorbehalten! Alle Abbildungen ähnlich! Keine Haftung für Druckfehler!

Reloop Trademark Global Distribution GmbH, Schuckertstr. 28, 48153 Münster, Germany, Fax +49.251.60 99 368

DEUTSCH
