Page 1

cyberJack

smartMate

Installationsanleitung

Page 2

Inhaltsverzeichnis

1 Gerätebeschreibung 4

2 Chipkartenleser in Betrieb nehmen 5

2.1 Chipkartenleser auspacken und aufstellen 5

2.2 Beschreibung der Bedienelemente 6

2.3 Maßnahmen zum sicheren Betrieb 7

3 Installation der Hardware am PC 9

3.1 cyberJack

pinpad/e-com LPT 9

3.2 cyberJack

pinpad/e-com USB 10

4 Installation der Softwarekomponenten 11

4.1 cyberJack

Base Components Setup 13

4.2 cyberJack

PC/SC Components Setup 17

4.3 Microsoft Windows PC/SC

Basis Komponenten Setup 17

4.4

smartMate

5 Die Funktionen Ihres

cyberJack

-Chipkartenlesers 18

5.1 Gerätemanager 18

5.2 Die Funktion Sichere PIN-Eingabe 26

5.3 Integration der cyberJack

-Chipkartenleser

in Anwendungen 28

5.3.1 Electronic Banking 28

5.3.2 Elektronische Signatur 28

5.3.3 GeldKarte 28

6 cyberJack

biometric 29

6.1 Menü 30

6.2 Erfassen 31

6.3 Ändern 32

6.4 Löschen 32

6.5 Selbsttest 32

7 Anhang 33

7.1 Hilfe bei Störungen 33

7.2 Service 33

7.3 Garantieerklärung 33

7.4 Schnittstelleninformationen für Entwickler 33

7.5 Technische Daten 34

7.6 Zertifizierungen und Gütesiegel 35

8 smartMate®– Die ersten Schritte 36

Page 3

Liebe Kundin, lieber Kunde...

Liebe Kundin, lieber Kunde,

der Chipkarte gehört die Zukunft zur Absicherung elektronischer Geschäfte. Im Online Banking und in der Absicherung digitaler Transaktionen ist das neue Medium bereits heute stark verbreitet:

HBCI – Homebanking mit neuem Sicherheitsstandard

Kontoabfragen, Überweisungen und Wertpapiergeschäfte von zu Hause aus tätigen: Die Basis für sicheres Homebanking ist HBCI. Dieser neue Standard der deutschen Kreditwirtschaft ist dem Verfahren mit PIN und TAN weit überlegen. Denn HBCI bietet deutlich mehr Sicherheit und Komfort: Daten, die über das Internet an die Bank geschickt werden, werden zuvor verschlüsselt und mit einer Digitalen Signatur versehen.

Elektronische Signatur – Die Unterschrift fürs Internet

Die rechtsgültige persönliche Unterschrift im Internet kommt und mit ihr der Schutz vor Manipulation: die Elektronische Signatur. Mit dieser elektronischen Unterschrift können Sie Verträge, Steuererklärungen, Dokumente an kommunale Dienste aber auch E-Mails und vieles mehr signieren und verschlüsseln.

GeldKarte – Sicher bezahlen im Internet

Geld elektronisch bei der Bank holen und damit im Internet bezahlen. Die GeldKarte gewährleistet Ihnen dabei absolute Anonymität und höchste Sicherheit.

Biometrie – Endlich keine PIN mehr merken

Einfach den Finger kurz auflegen und schon steht der Zugang zu Computer und Konto offen. Aufwand, Kosten und Ärger durch vergessene PINs und Passwörter gehören der Vergangenheit an.

Mit der

cyberJack

-Produktfamilie finden Sie für alle diese Anwendungen das passende Gerät. Wie Sie Ihren Chipkartenleser anschließen, bedienen und in Ihre Anwendungen integrieren beschreibt die vorliegende Anleitung.

Viel Spaß mit Ihrem neuen Gerät wünscht Ihnen Ihre

REINERSCT Kartengeräte GmbH & Co. KG

Furtwangen/Schwarzwald

Page 4

cyberJack®pinpad

Mit dem cyberJack

pinpad sind sensible Daten wie die Karten-PIN vor Hackern sicher: Das Gerät erfüllt die Anforderungen der Sicherheitsklasse 2 für Chipkartenlesegeräte. Bei der Eingabe werden die PINDaten über die Gerätetastatur direkt an die Chipkarte weitergegeben – ohne Umweg über den PC. So können sie nicht durch Viren oder ein trojanisches Pferd ausgespäht werden.

Das Gerät lässt sich mit einem abnehmbaren MetallStandbügel in ergonomischer Pultform aufstellen und kann ohne Standfuß platzsparend untergebracht werden, z.B. in der Notebooktasche.

cyberJack

e-com

Der cyberJack

e-com ist ein Chipkartenleser der Sicherheitsklasse 3. Zusätzlich zu den Funktionen Homebanking und elektronische Signatur kann man mit diesem Gerät auch im Internet mit der GeldKarte bezahlen. Außerdem kann die Gerätefirmware des cyberJack

e-com aktualisiert werden und weitere Applikationen sind nachladbar, was das Gerät sehr zukunftsfähig macht.

cyberJack

biometric

Der cyberJack

biometric basiert auf dem cyberJack

e-com der um ein Zusatzmodul zum Erfassen und Erkennen von Fingerabdrücken erweitert wurde. Alle für den cyberJack

e-com beschriebenen Funktionen

gelten auch für den cyberJack

biometric entspre-

chend.

Die Geräte cyberJack

pinpad, cyberJack®e-com und

cyberJack

biometric sind erhältlich in den Anschluss-

varianten USB und LPT.

Gerätebeschreibung

Page 5

2.1 Chipkartenleser auspacken und aufstellen

Auspacken

In der Verpackung sind enthalten

■ cyberJack

Chipkartenleser

■ Standfuß

■ CD-ROM

■ SIM-Adapterkarte

■ Kurzanleitung zur Geräteinstallation

Sollten Sie das Gerät nicht direkt von REINER SCT beziehen, befinden sich unter Umständen noch weitere Komponenten in der Verpackung.

Aufstellen

Bitte entnehmen Sie Gerät und Standfuß aus der Verpackung und schieben Sie den Standfuß in die Führung auf der Rückseite des Geräts komplett ein, so dass der Chipkartenleser einen sicheren Stand hat. Bei Bedarf können Sie das Kabel in die am Standfuß angebrachte Halterung einlegen, so dass der Kabelabgang nach hinten erfolgt. Achten Sie darauf, dass das aufgebrachte Siegel unbeschädigt ist und der Abbildung auf dem Foto entspricht.

Stellen Sie das Gerät so auf, dass Sie stets alle Bedienelemente im Blickfeld haben und bequem die Tastatur bedienen können.

Chipkartenleser in Betrieb nehmen

Standfußhalterung

Sicherheitssiegel

Page 6

Chipkartenleser in Betrieb nehmen

2.2 Beschreibung der Bedienelemente

Aufnahme für Chipkarten

Die Chipkarten werden mit dem Chip voraus bis zum Anschlag in das Gerät eingesteckt. Der Chip zeigt dabei nach oben zur Tastaturseite.

Leuchtdioden (LEDs)

Grüne LED Anzeige des Betriebszustandes

Gelbe LED Anzeige sicherer Betrieb,

Anzeige Fehlerzustand

Display (nicht cyberJack

pinpad)

Der cyberJack® e-com und cyberJack®biometric verfügen über ein Display mit zwei Zeilen á 16 Zeichen. Auf dem Display werden Steuertexte für die Eingabe der PIN ausgegeben. Bei GeldKarte-Anwendungen werden auf dem Display Zahlungsbetrag und -empfänger angezeigt.

Tastatur

– Eingabe der PIN-Ziffern

Bestätigung von Transaktionen, z.B. der eingegebenen PIN

Abbruch von Transaktionen

Funktion anwendungsspezifisch

Biometrie-Modul (nur cyberJack

biometric)

Der cyberJack

biometric ist mit einem FingerprintSensor ausgestattet, über den Fingerabdruck-Daten erfasst und ausgewertet werden können.

cyberJack® e-comcyberJack® pinpad cyberJack® biometric

CANCEL

CLEAR

0 9

Page 7

2.3 Maßnahmen zum sicheren Betrieb

Aufstellung des cyberJack

Stellen Sie die cyberJack®-Chipkartenleser stets so auf, dass Sie die LEDs an der Gerätevorderseite im Blick haben. Die LEDs zeigen folgende Zustände an:

■

Grüne LED leuchtet permanent

Programm greift auf den Chipkartenleser zu

■

Grüne LED blinkt

Programm greift auf die Chipkarte zu

■

Gelbe LED blinkt

Modus Sichere PIN-Eingabe ist aktiviert/Sichere Applikation ist aktiviert

■

Gelbe LED leuchtet permanent

Fehler (falls trotz Ein- und Ausstecken des Geräts der Fehlerfall weiterbesteht, kontaktieren Sie bitte den Service)

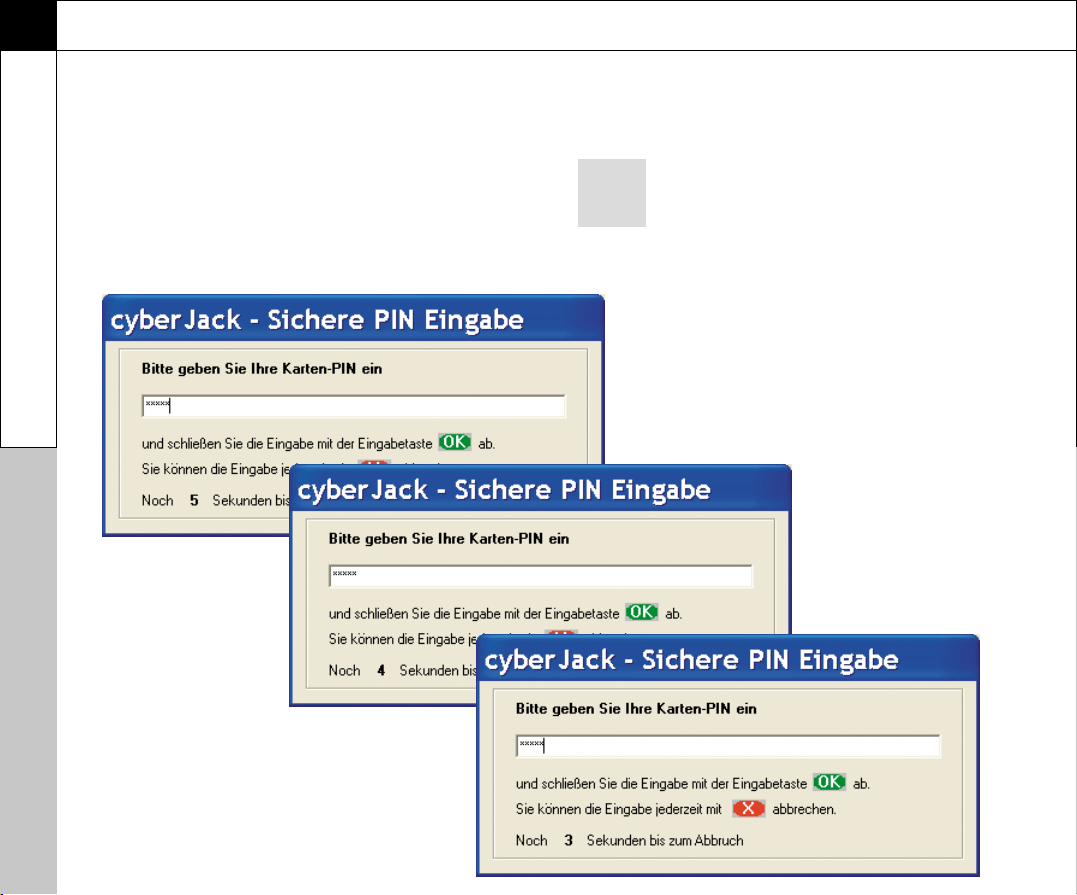

Funktion Sichere PIN-Eingabe

Ihr cyberJack

-Chipkartenleser verfügt über eine Funktion zur sicheren Eingabe von PINs. Die von Ihnen verwendete Applikation muss diese Funktion unterstützen! Die PIN wird über die interne Tastatur des Chipkartenlesers eingegeben. Bei der Funktion Sichere PIN-Eingabe darf die PIN nur eingegeben werden, wenn am Leser die gelbe LED blinkt! Andernfalls werden Ihre Eingaben ggf. an den PC übertragen und können dort evtl. zu einem späteren Zeitpunkt ausgelesen werden. Die PIN-Eingabe wird mit [OK] bestätigt. Mit der [CANCEL-Taste] kann abgebrochen werden. Ausführliche Informationen zur Sicheren PIN-Eingabe finden Sie in Kapitel 5.2.

Chipkartenleser in Betrieb nehmen

Page 8

Chipkartenleser in Betrieb nehmen

Weitere Sicherheitshinweise

Verwenden Sie Ihren cyberJack

-Chipkartenleser für Homebanking- und Finanz-Anwendungen, dann entfernen Sie bitte Ihre jeweilige Karte, sobald Sie Ihre Transaktionen getätigt haben und bewahren Sie diese an einem sicheren Ort auf. Achten Sie darauf, dass Sie bei der PIN-Eingabe nicht beobachtet werden. Schreiben Sie keinesfalls Ihre PIN oder Ihr SoftwarePasswort auf die Karte! Überprüfen Sie regelmäßig die Unversehrtheit des Siegels ihres cyberJack

Sicherheitszertifizierung

cyberJack

pinpad und cyberJack®e-com wurden gemäß den Anforderungen des deutschen Signaturgesetzes (SigG) geprüft, für den Einsatz bei der Anwendung von gesetzeskonformen elektronischen Signaturen vom TÜV Informationstechnik (TÜV-IT) bestätigt und bei der Regulierungsbehörde für Telekommunikation und Post (RegTP) registriert.

Außerdem wurden die Geräte nach den Kriterien für die Bewertung der Sicherheit von Systemen der Informationssicherheit (ITSEC) nach E2/hoch zertifiziert. Weitere Angaben hierzu finden Sie auch in Kapitel 7.6.

Page 9

Installation der Hardware am PC

3.1 cyberJack®pinpad/e-com LPT

Der cyberJack

pinpad/e-com LPT wird in die parallele Druckerschnittstelle eingeschleift. Zusätzlich wird die Stromversorgung über die Tastaturschnittstelle hergestellt. Das Gerät funktioniert nur, wenn beide

Schnittstellen angeschlossen sind!

Bitte gehen Sie dazu folgendermaßen vor:

1. Schließen Sie den LPT-Stecker des cyberJack®pinpad/e-com an die parallele Schnittstelle (Drucker-

schnittstelle) Ihres Rechners an. Sollte die Schnittstelle bereits durch einen Drucker, Scanner etc. belegt sein, so schließen Sie dieses Gerät nachfolgend an den LPT-Stecker des cyberJack

pin-

pad/e-com an. Bitte beachten Sie, dass der LPT

Stecker der cyberJack

pinpad/e-com immer direkt

an der Schnittstelle des Computers stecken muss!

2. Schließen Sie (für die Stromversorgung) den PS/2 Stecker des cyberJack

pinpad/e-com an die Tastaturbuchse Ihres Rechners an. Stecken Sie nun die Tastatur in die freie Buchse des cyberJack

pin-

pad/e-com. Bei Verwendung eines Notebooks

schließen Sie den PS/2 Stecker an die Maus-/externe Tastaturbuchse an. Anschließend kann auch hier wiederum die Maus bzw. externe Tastatur angeschlossen werden.

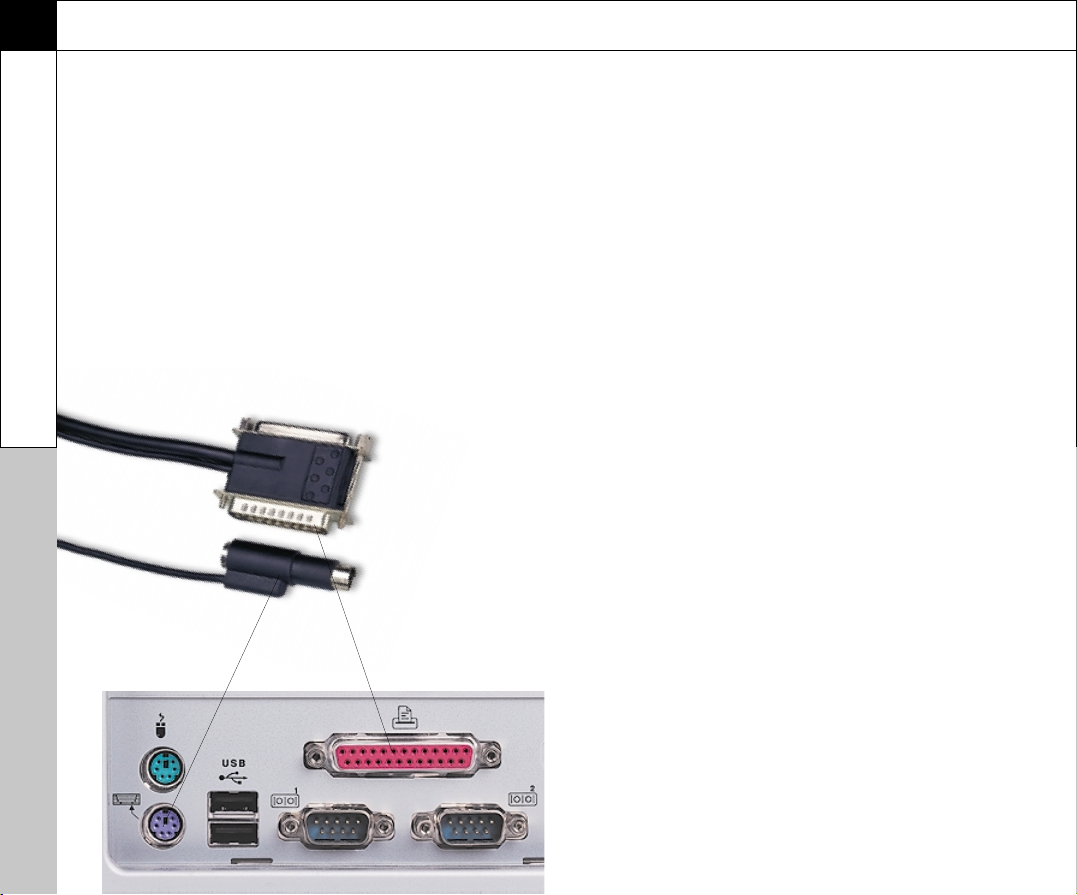

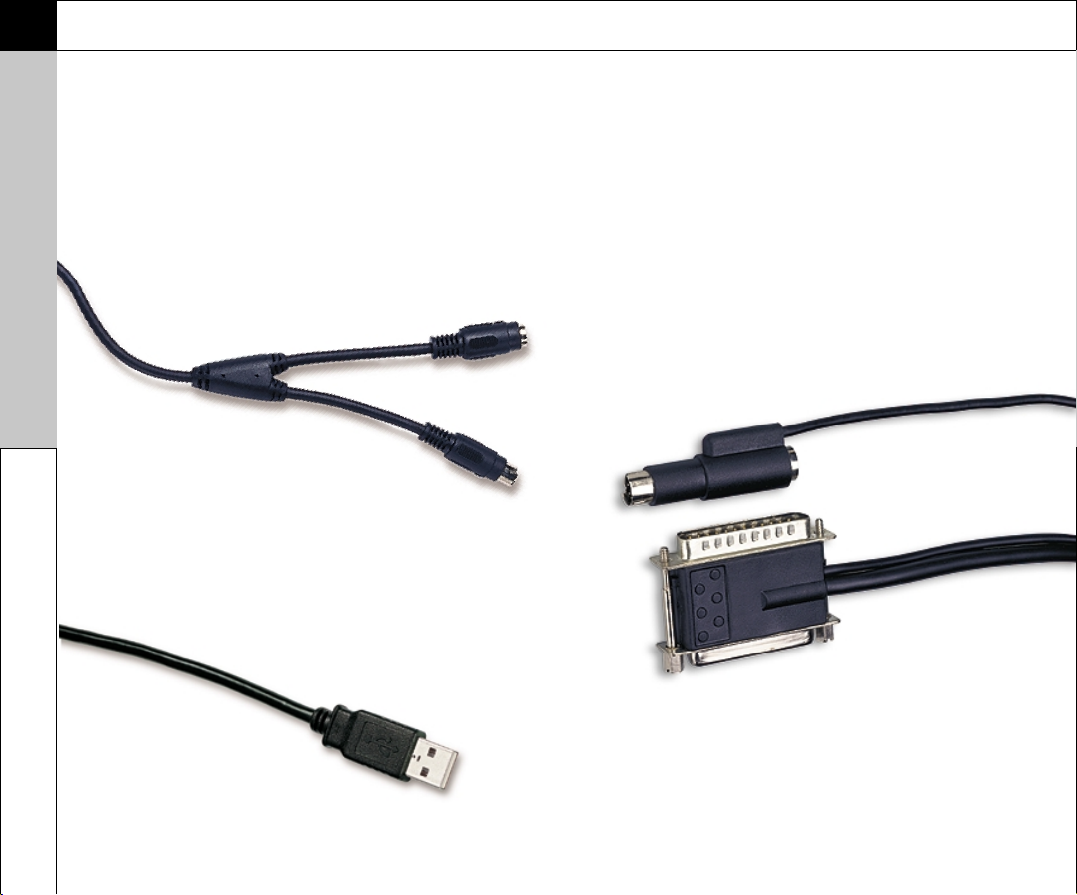

1. LPT-Stecker

2. PS/2-Stecker

Page 10

Installation der Hardware am PC

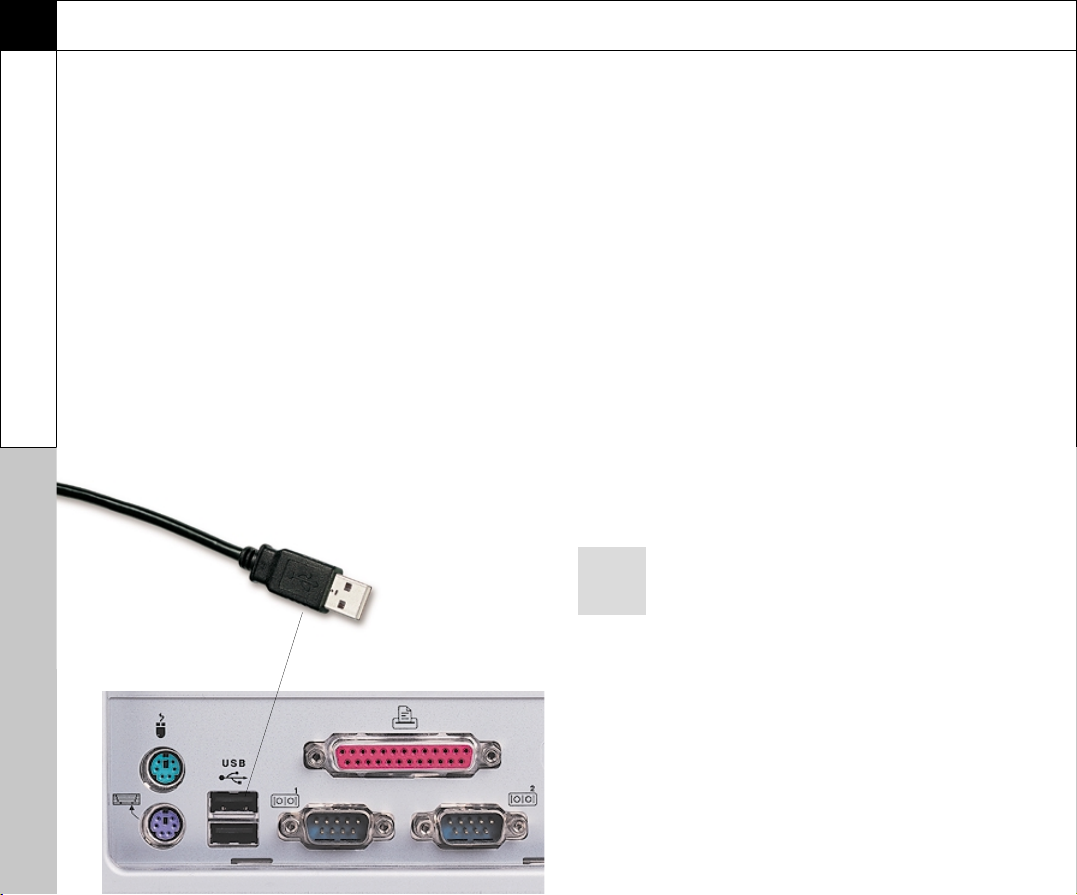

3.2 cyberJack®pinpad/e-com USB

Der cyberJack

pinpad/e-com mit USB-Anschluss darf erst nach erfolgter Installation des Treibers und erfolgtem Neustart an die USB-Schnittstelle des Rechners angeschlossen werden.

Der cyberJack

pinpad/e-com USB wird an die USBSchnittstelle Ihres Computers, bzw. an einen USB-Hub angeschlossen.

Bitte gehen Sie dazu folgendermaßen vor:

1. Installieren Sie zuerst die Treiber wie in Kapitel 4 beschrieben.

2. Stecken Sie anschließend den USB-Stecker des cyberJack

pinpad/e-com USB in die entsprechende USB-Buchse Ihres PC ein. Sollten die vorhandenen USB-Schnittstellen Ihres Computers bereits belegt sein, benötigen Sie einen aktiven USB-Hub mit eigener Stromversorgung.

3. Ihr System zeigt nach wenigen Sekunden an, dass eine neue Systemkomponente gefunden wurde und der zugehörige Gerätetreiber installiert wird.

Die USB-Schnittstelle wird unter Windows nur von den Betriebssystemen Windows 98/ME/ 2000/XP sowie von Linux und MacOS unterstützt.

USB-Stecker

Page 11

Installation der Softwarekomponenten

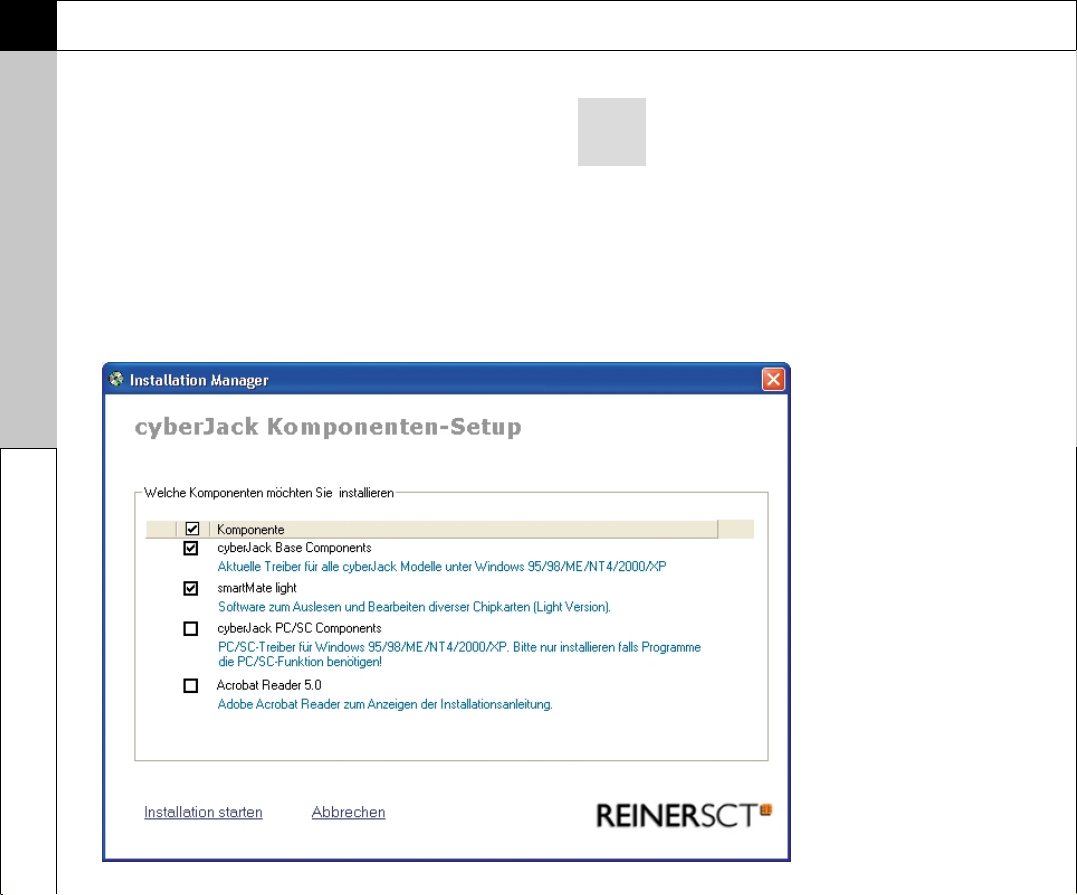

Legen Sie die cyberJack®Treiber-CD in das CD-Laufwerk Ihres Computers ein. Mit dem daraufhin startenden Installation Manager können Sie verschiedene Softwarekomponenten für die cyberJack

Chipkartenleserfamilie komfortabel und einfach installieren. Unterstützt Ihr System nicht die Autostart-Funktion, so starten Sie die Installation durch einen Doppelklick auf die Datei setup.exe welche sich auf der CD befindet.

Durch die schnelle Entwicklung in der Computertechnologie kann es vorkommen, dass die Treiber auf der beiliegenden CD nicht immer auf dem allerneuesten Stand sind. Bitte nutzen Sie nach der Installation die Funktion „Prüfe auf neue Versionen“ (siehe 5.1 Gerätemanager) und führen Sie die ggf. angebotene Aktualisierung durch. So ist gewährleistet, dass Ihre Installation immer auf dem neuesten Stand ist.

Page 12

Installation der Softwarekomponenten

cyberJack®Base Components Setup

Die Installation cyberJack

Base Components ist zum

Betrieb der cyberJack

Chipkartenleser unbedingt erforderlich. Hierin sind die Systemtreiber und die Treiber für die CT-API-Schnittstelle enthalten, die von allen Homebanking-Programmen verwendet wird. Desweiteren wird der Gerätemanager mit den Funktionen Gerätetest,Treiberupdate und Online-Support installiert.

smartMate

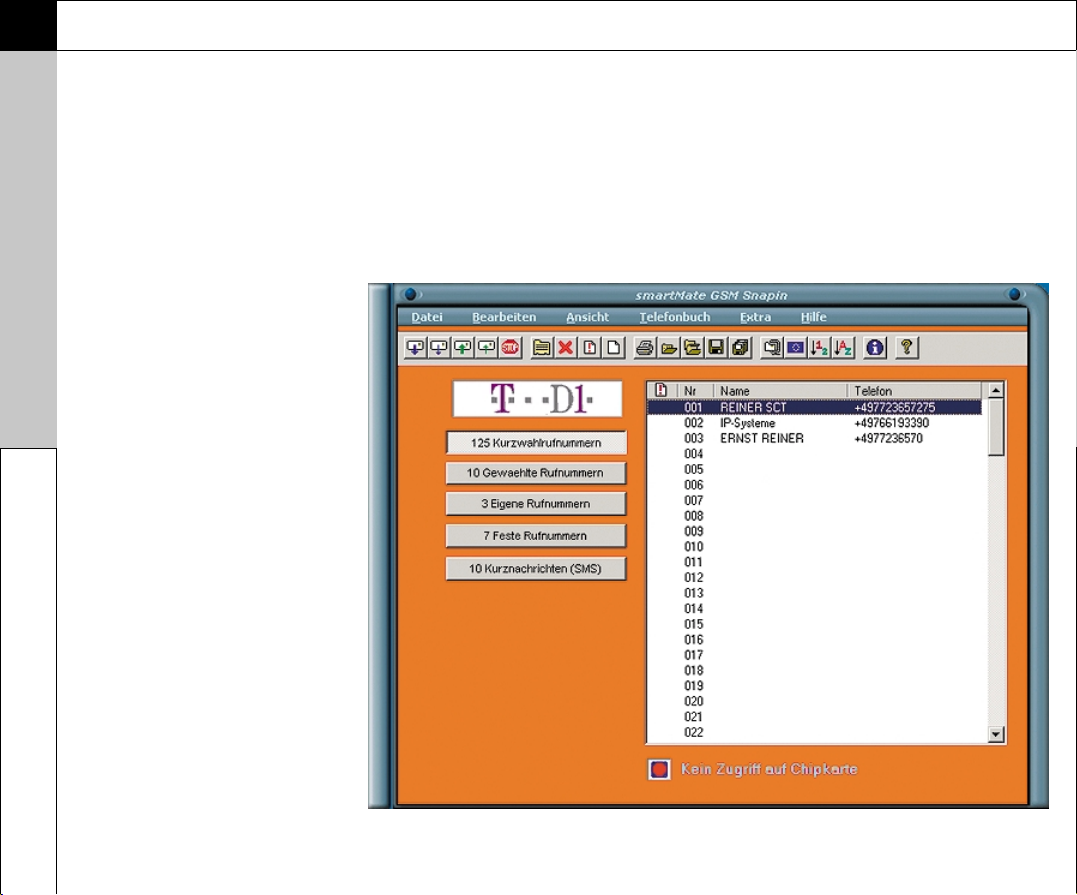

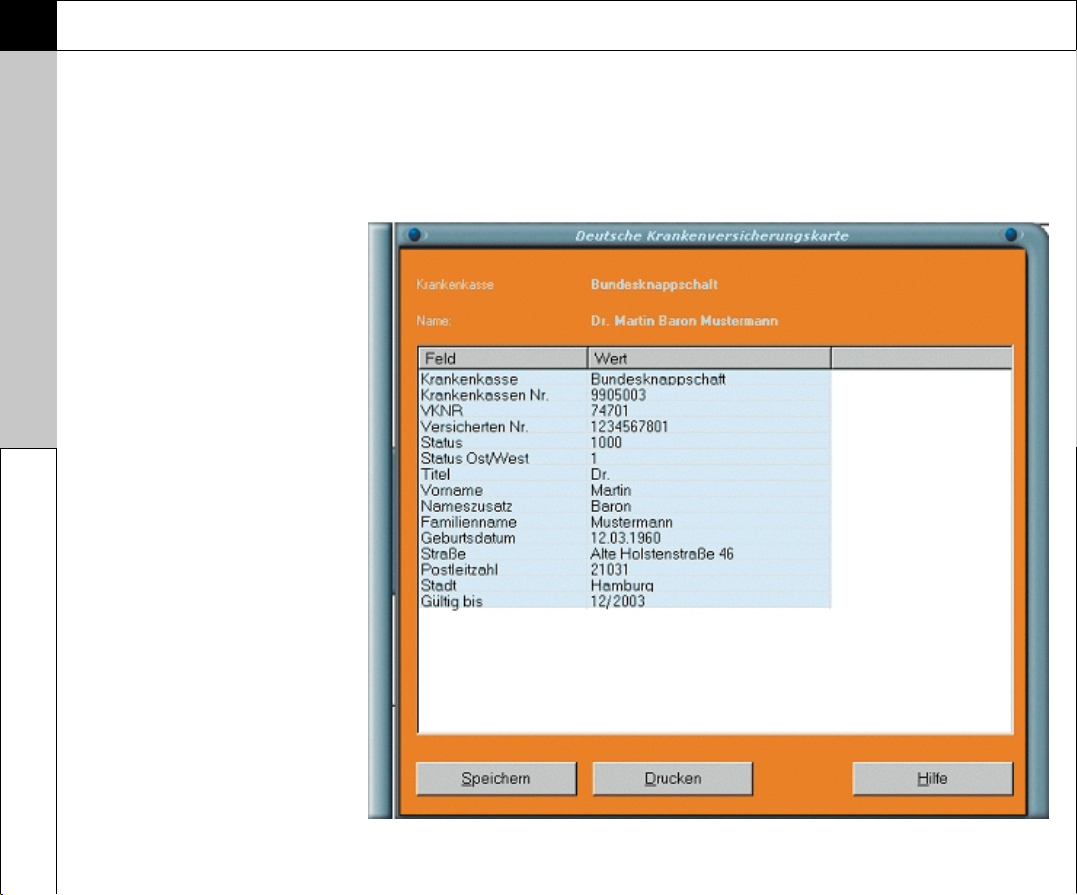

Mit smartMate®können die Daten verschiedener Chipkarten ausgelesen bzw. bearbeitet werden. Momentan sind dies GeldKarte, KrankenversichertenKarte und die GSM-Karte. Die in Handys eingesetzte GSM-Karte speichert Telefonbücher und SMSNachrichten, die mit smartMate

bequem am PC

bearbeitet werden können. smartMate

ist außerdem mit der Skin-Technologie ausgestattet, mit der das Oberflächendesign verändert werden kann. Die Bedienung von smartMate

ist im beigefügten HTMLbasierten Hilfesystem beschrieben. Die kleinen Handy-Chipkarten können mit Hilfe der SIM-Adapterkarte in den Chipkartenleser eingeschoben werden.

cyberJack

PC/SC Components Setup

Die PC/SC-Schnittstelle basiert auf einer Spezifikation, die von verschiedenen PC-Herstellern und der Firma Microsoft definiert wurde. Derzeit gibt es nur wenige Anwendungen, die auf diese Schnittstelle aufsetzen. In Deutschland sind dies vor allem Anwendungen zur Elektronischen Signatur.

Microsoft Windows PC/SC Basis Komponenten Setup

Um die Chipkartenleser über die PC/SC-Schnittstelle ansprechen zu können, werden zusätzlich die PC/SC Basis Komponenten der Firma Microsoft benötigt.

Im Betriebssystem Windows 2000 und XP sind die Microsoft Windows PC/SC Basis Komponenten bereits enthalten, weshalb bei der Installation unter diesen Betriebssystemen der entsprechende Eintrag im Installation Manager nicht enthalten ist.

Betätigen Sie den Button [Installieren], um mit der Installation der ausgewählten Komponenten zu beginnen. Werden über den Installation Manager mehrere Softwarekomponenten installiert, erfolgt ein notwendiger Neustart erst nach Installation der letzten Komponente.

Page 13

Installation der Softwarekomponenten

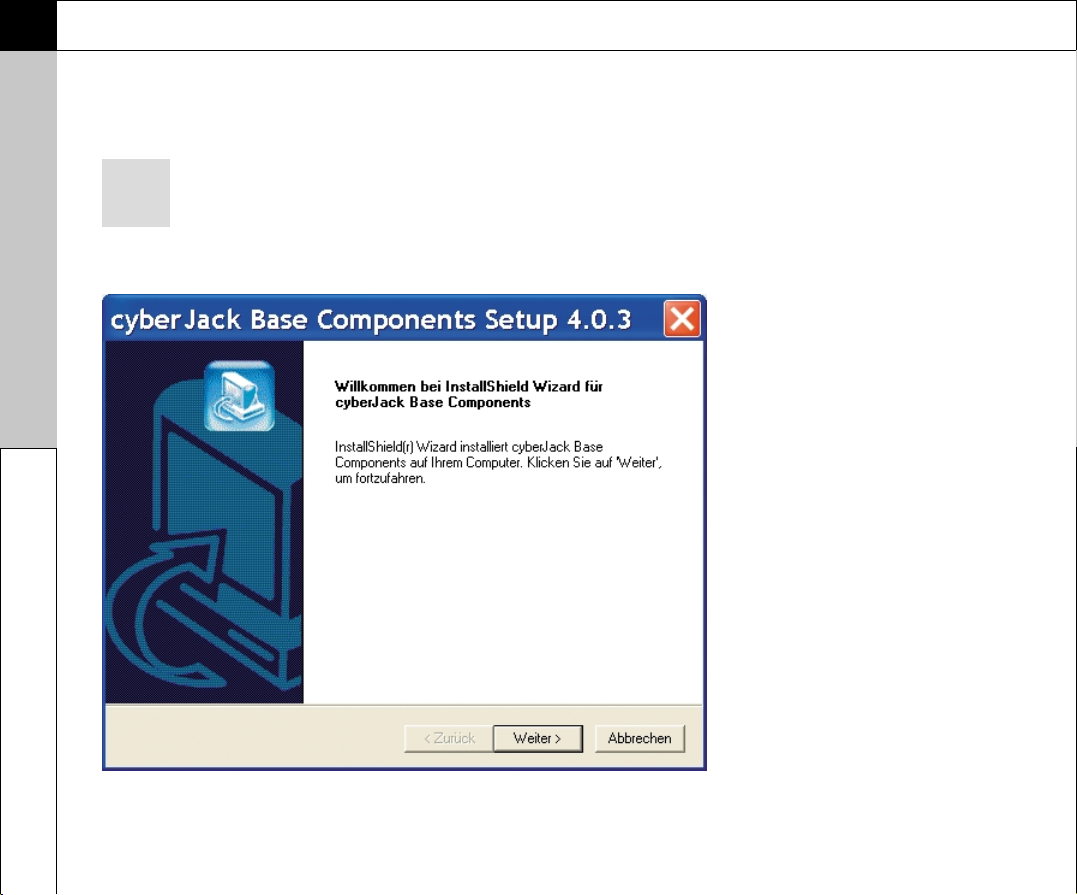

4.1 cyberJack®Base Components Setup

Wollen Sie die cyberJack®Base Components unter Windows NT/2000/XP installieren, müssen Sie über Administratorrechte verfügen. Beachten Sie weiterhin, dass alle Programme geschlossen

werden müssen, bevor Sie mit der Installation beginnen. Nach Installation eines Servicepacks unter Windows NT müssen die cyberJack

Base

Components ggf. neu installiert werden.

Page 14

Installation der Softwarekomponenten

Betätigen Sie im Fenster Lizenzvereinbarung den Button [Ja] wenn Sie der Vereinbarung zustimmen. Eine eventuelle Hinweisseite zum Treiberupdate bestätigen Sie bitte mit [Weiter].

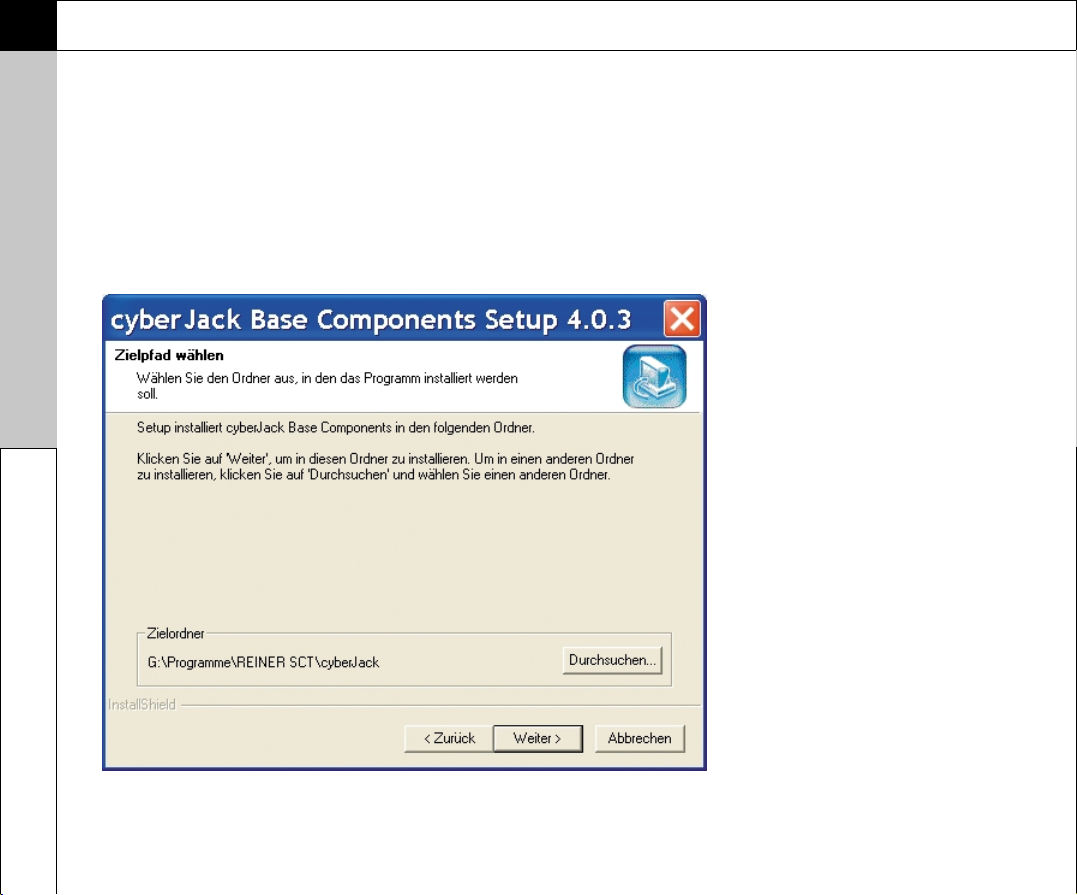

Eingabe des Zielordners

Klicken Sie auf [Weiter], wenn Sie das Programm in dem angezeigten Ordner installieren wollen. Möchten Sie die Dateien in einem anderen Ordner installieren, klicken Sie auf [Durchsuchen] und wählen Sie den gewünschten Pfad aus.

Page 15

Installation der Softwarekomponenten

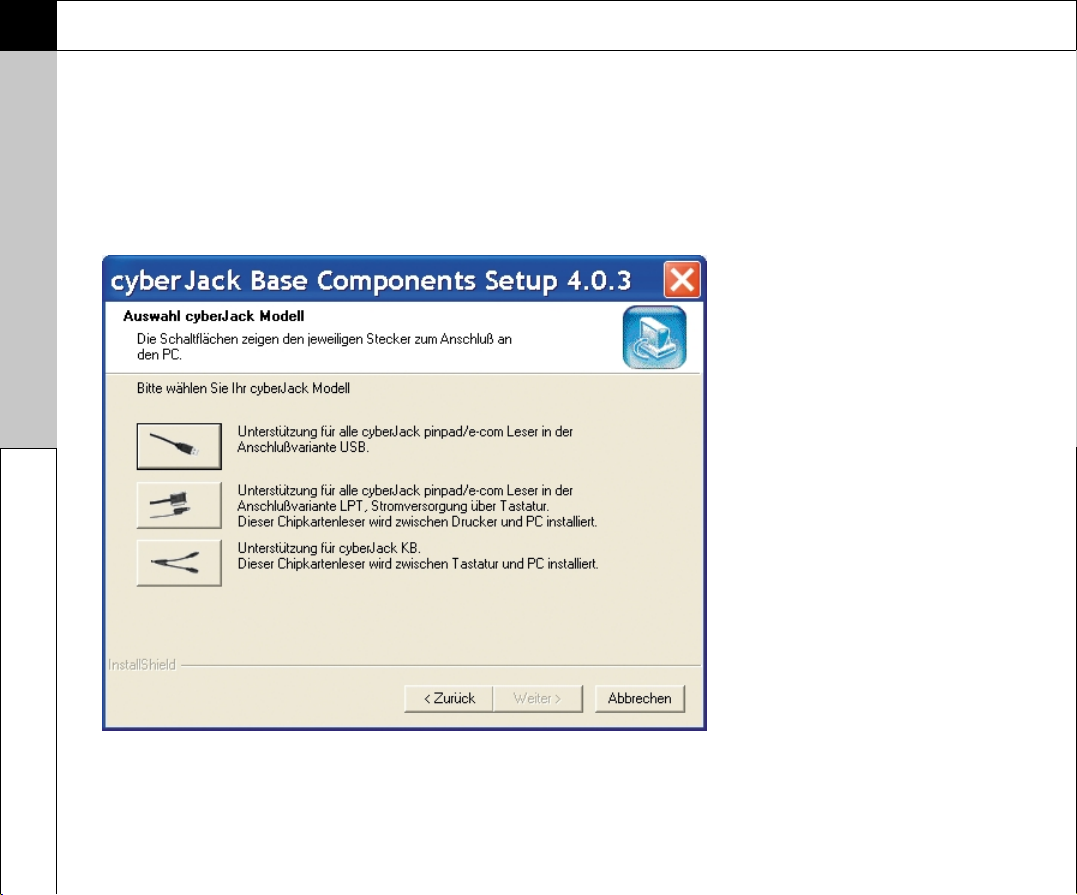

Komponenten wählen

Durch Anklicken des entsprechenden Kästchens wählen Sie den Treiber für Ihren Chipkartenleser aus Sie können hier unter drei verschiedenen Anschluss-

varianten wählen, je nachdem welches Gerät Sie anschließen wollen.

Anschlussart KB

(Einschleifen in die Tastaturschnittstelle)

Hinweis: Das Gerät mit der Anschlussart KB wird in dieser Installationanleitung nicht weiter beschrieben.

Anschlussart USB

Anschlussart LPT

(Einschleifen in die Druckerschnittstelle mit Stromversorgung über Tastaturschnittstelle)

Page 16

Installation der Softwarekomponenten

Bitte wählen Sie nur den Gerätetreiber, der für Ihr Gerät passt!

Page 17

Installation der Softwarekomponenten

Programmordner wählen

Wählen sie nun den Programmordner aus. Standardmäßig ist dies cyberJack und klicken Sie [Weiter].

Installation abschließen

Ihr PC muss nun neu gestartet werden, damit die installierten Treiber aktiviert werden. Im Windows Start-Menü wurde ein neuer Ordner REINER SCT cyberJack mit den Menüpunkten cyber

Jack Gerätemanager, Funktionstest

Installieren

, Deinstallieren

und Supportanfrage, Bedie-

nungsanleitung angelegt.

4.2 cyberJack®PC/SC Components Setup

Die PC/SC-Schnittstelle basiert auf einer Spezifikation die von verschiedenen PC-Herstellern und der Firma Microsoft definiert wurden. Derzeit gibt es nur wenige Anwendungen, die auf diese Schnittstelle aufsetzen. In Deutschland sind dies vor allem Anwendungen zur Elektronischen Signatur.

4.3 Microsoft Windows PC/SC Basis Komponenten Setup

Um die Chipkartenleser über die PC/SC-Schnittstelle ansprechen zu können, werden zusätzlich die PC/SC Basis Komponenten der Firma Microsoft benötigt.

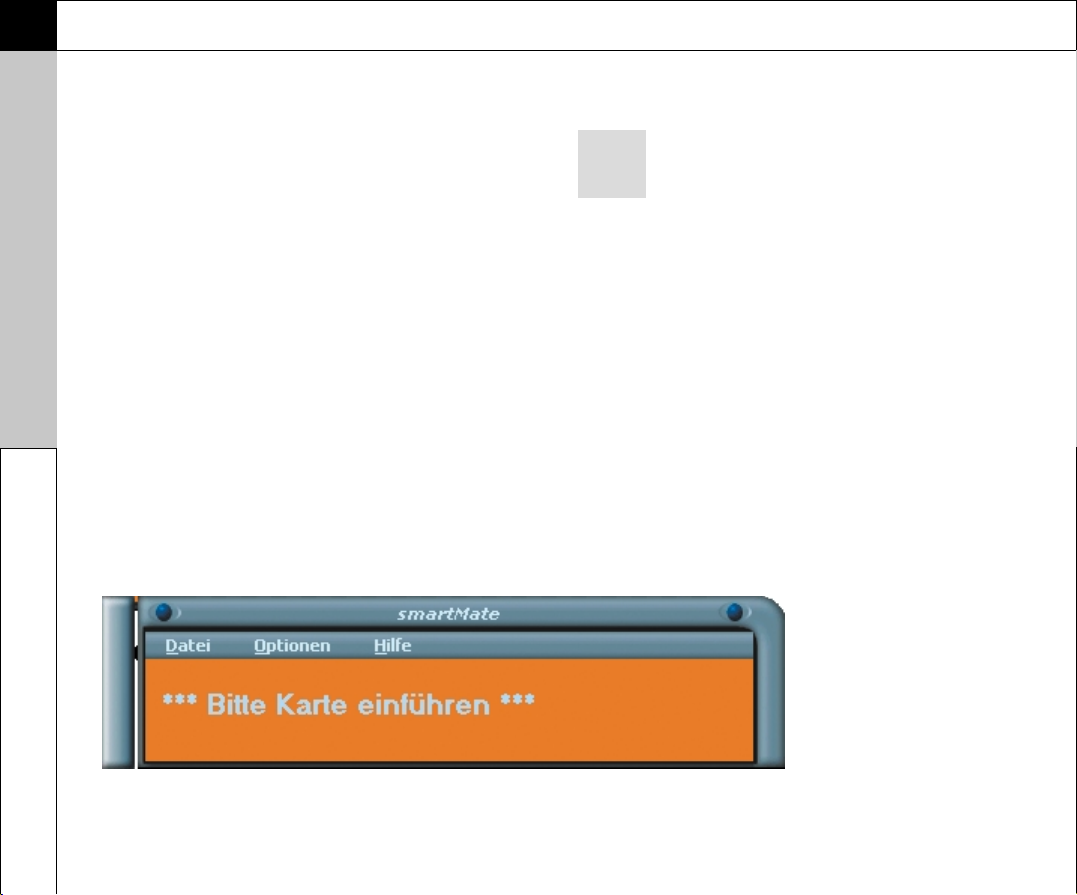

4.4 smartMate

Wenn smartMate®im Installation Manager aktiviert ist, startet nach der Installation der cyberJack®Base Components automatisch das dafür notwendige Installationsprogramm. Weitere Informationen zu smartMate®enthält das Kapitel 8 dieser Anleitung.

Page 18

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

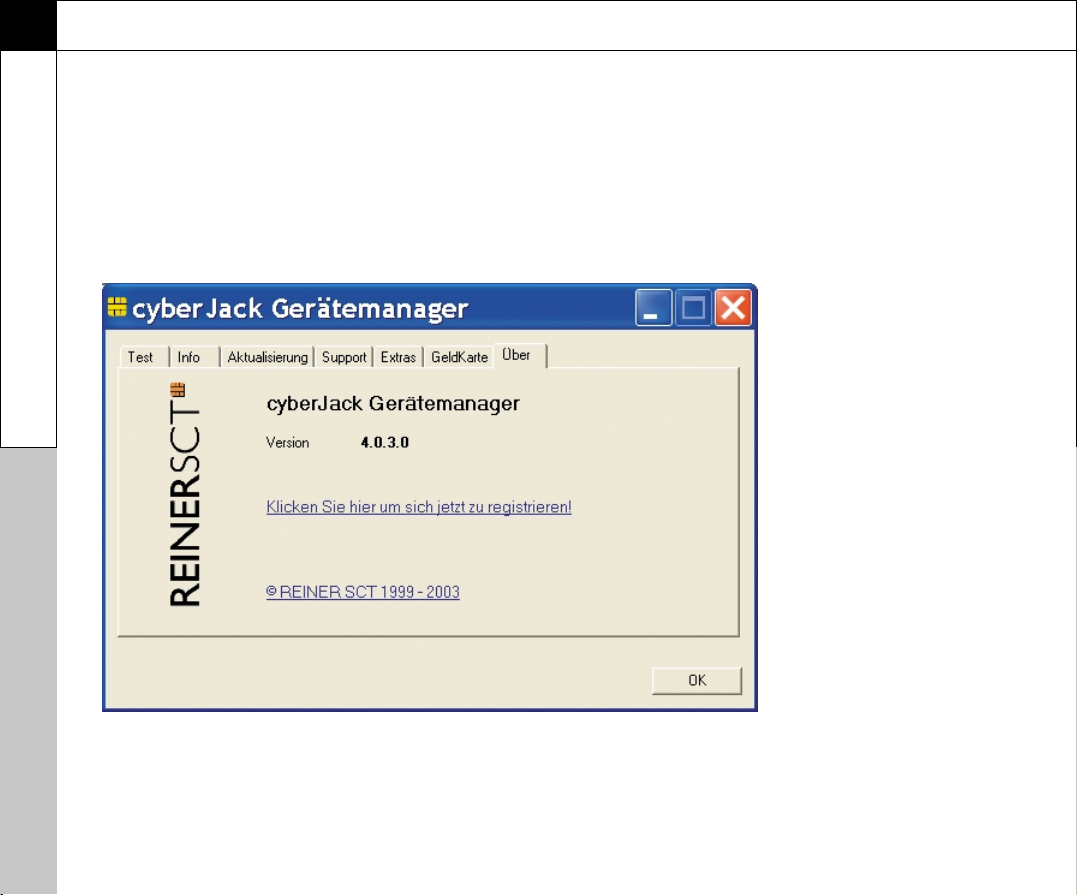

5.1 Gerätemanager

Starten Sie nach dem Neustart bitte das Programm cyberJack Gerätemanager, Funktionstest im Start-Menü unter Start/Programme/REINER SCT cyberJack.

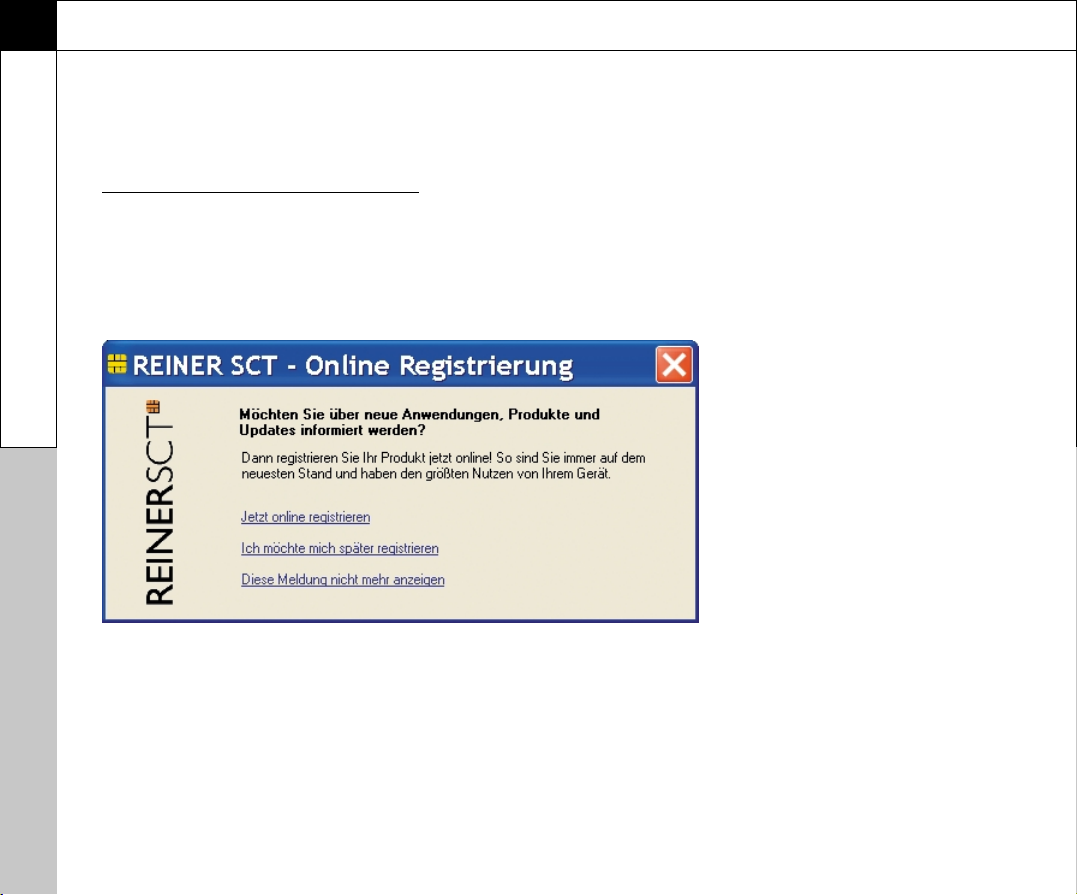

Bei Start des Gerätemanagers wird Ihnen ein Registrierungsdialog angezeigt. Wir empfehlen Ihnen, die Möglichkeit zur Registrierung zu nutzen, da sie somit immer über neue Entwicklungen informiert werden, die Ihnen weiteren Nutzen zu Ihrem cyberJack

bieten.

Page 19

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

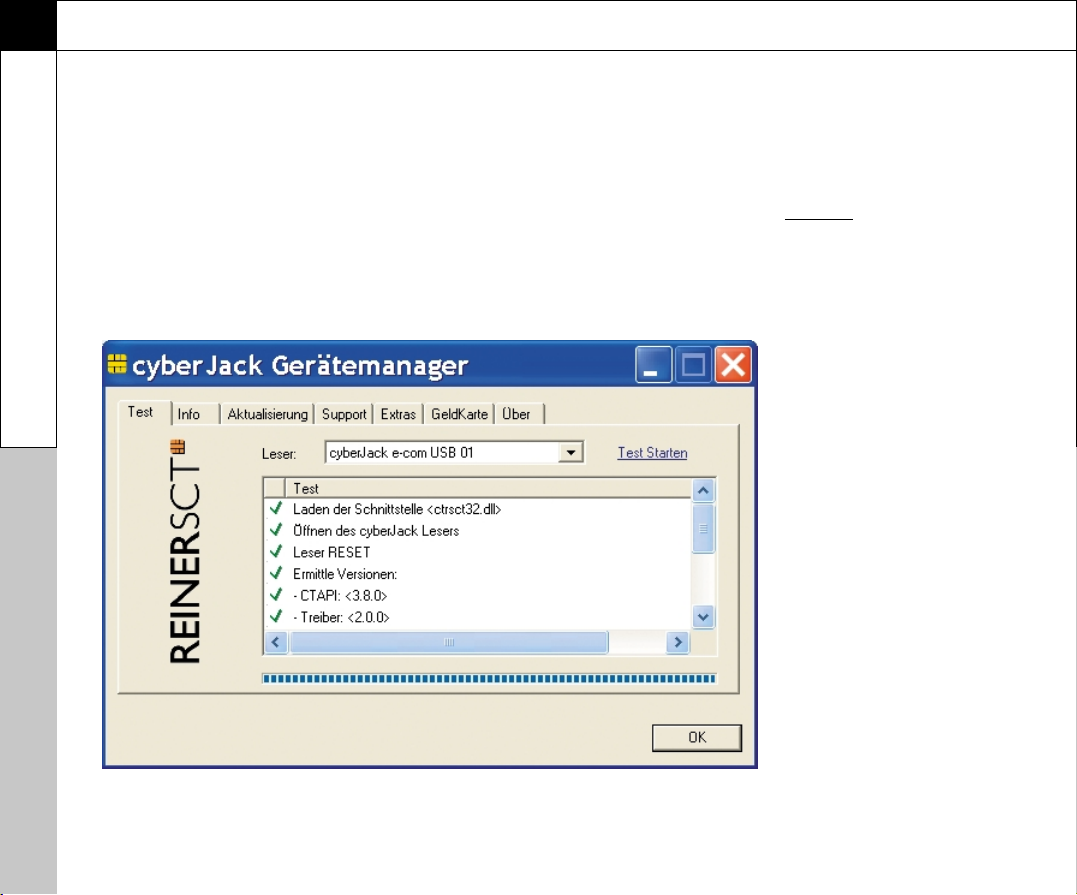

Registerkarte Test

Nehmen Sie eine beliebige Chipkarte (GeldKarte, Telefonkarte,Versichertenkarte etc.) zur Hand, stecken Sie diese gemäß dem Symbol auf dem Gerät in den Schlitz des

cyberJack

bis zum Anschlag ein (die Karte verschwindet dabei etwa mit der halben Länge im Gerät) und betätigen Sie den Button [Test starten]. Es

werden verschiedene Tests durchgeführt und dadurch überprüft, ob der

cyberJack

korrekt installiert wurde. Sollten beim Test Fehler auftreten, finden Sie Hilfe unter der Registerkarte Suppor

t. Außerdem können Sie sofort eine Verbindung zum Online-Testassistenten aufbauen und sich die wichtigsten Fehlerquellen auflisten lassen.

Page 20

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

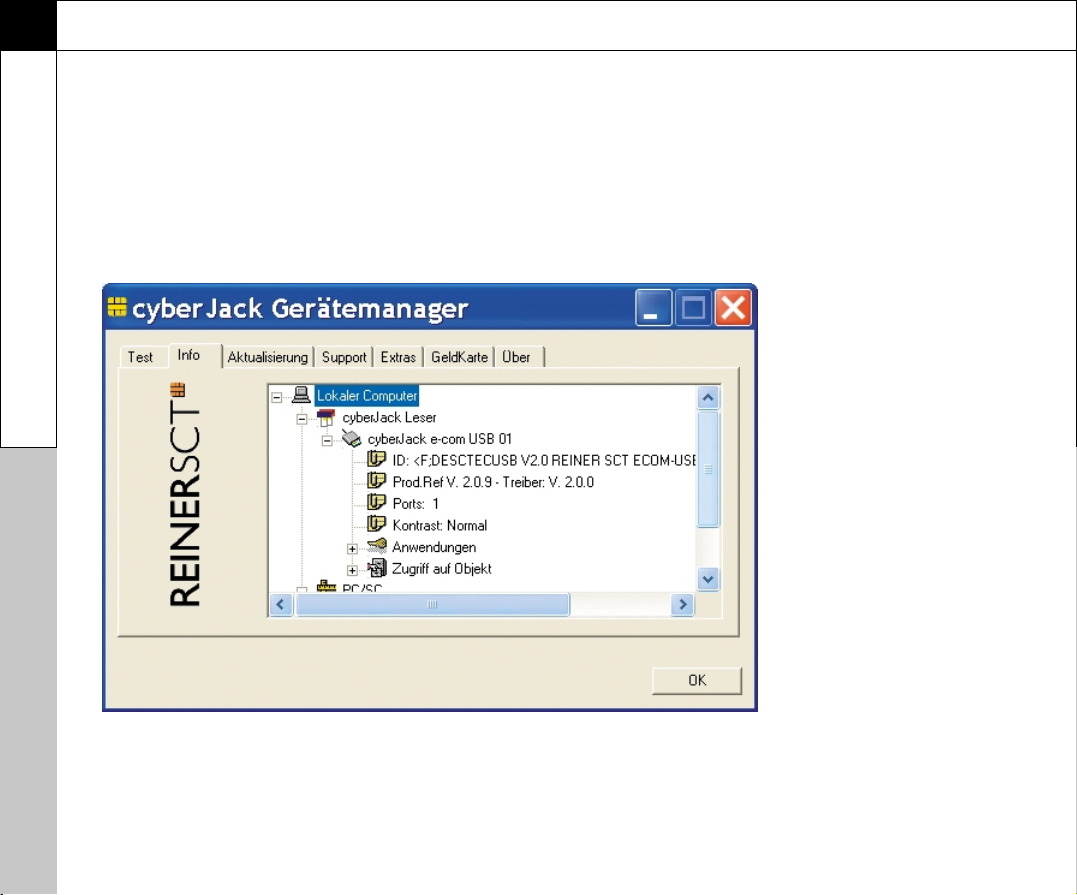

Registerkarte Info

Unter Info werden verschiedene Betriebs- und Konfigurationszustände des Chipkartenlesers sowie zugehöriger Komponenten angezeigt.

Page 21

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

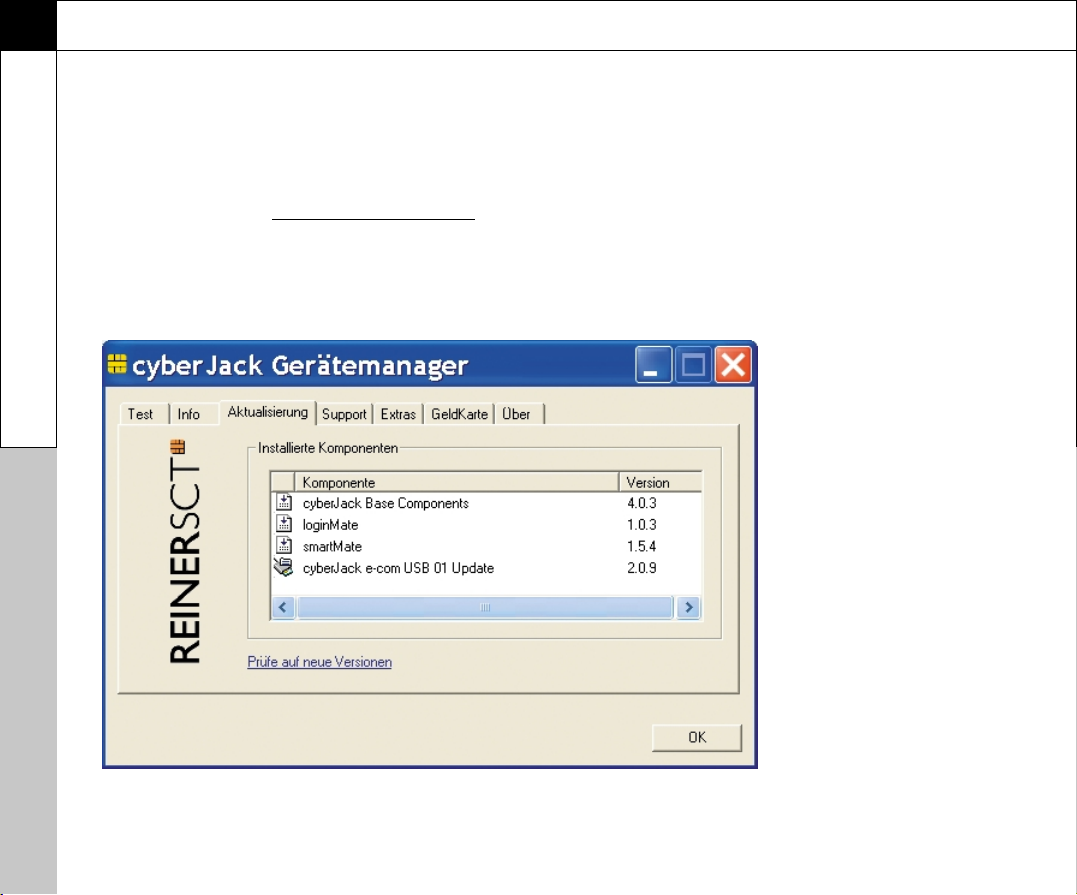

Registerkarte Aktualisierung

In Aktualisierung können Sie überprüfen, ob Sie noch über den aktuellen Treiberstand verfügen. Durch Betätigung des Links Prüf

e auf neue Versionen

wird Ihr Internet Browser gestartet und eine Verbindung zum REINER SCT Download Server hergestellt. Sollte Ihr

Browser nicht standardmäßig mit einer DFÜ-Verbindung verknüpft sein, starten Sie diese bitte manuell, bevor Sie auf neue Versionen prüfen. Liegen neue Versionen vor, können Sie Ihr System direkt aktualisieren. Folgen Sie dazu der Menüführung.

Page 22

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

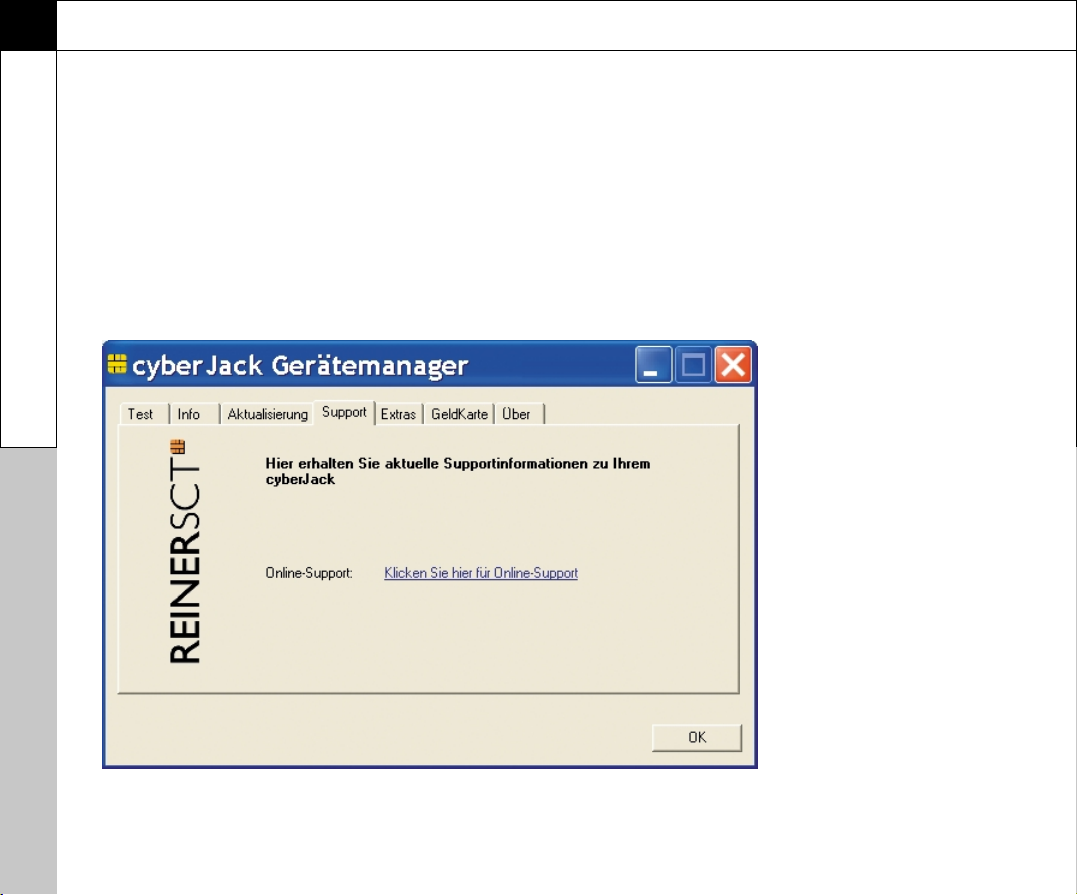

Registerkarte Support

Über Support können Sie bei Problemen stets auf aktuelle Lösungsszenarien in Form von FAQs (Frequently Asked Questions = Häufig gestellte Fragen) zurückgreifen. Sollten Ihnen diese bei Ihrem Problem nicht weiterhelfen, haben Sie die Möglichkeit, direkt mit dem REINER SCT Support Kontakt aufzunehmen.

Hierzu werden Ihre aktuellen

cyberJack

Installationsdaten zusammen mit einigen wichtigen Angaben zu Ihrer PC-Konfiguration ermittelt und per E-Mail an REINER SCT versandt. Einer unserer Supportmitarbeiter wird sich daraufhin mit Ihnen per E-Mail oder telefonisch in Verbindung setzen.

Page 23

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

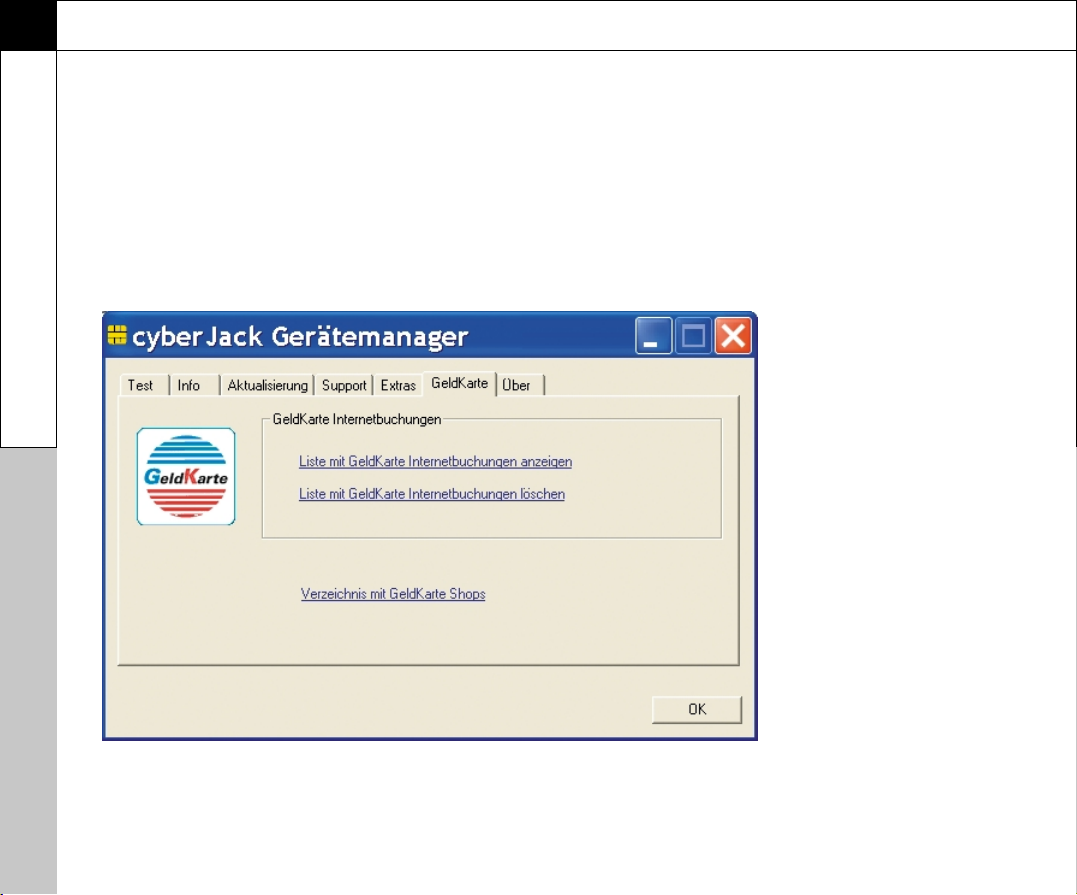

Registerkarte GeldKarte (nur cyberJack®e-com)

Dieser Registerkarte wird nur bei einem installierten

cyberJack

e-com angezeigt. GeldKarte-Transaktionen werden vom Leser protokolliert und können mit den dargestellten Funktionen angezeigt bzw.gelöscht werden.

REINER SCT pflegt ein Verzeichnis der Shops, bei denen mit der GeldKarte bezahlt werden kann. Dieses kann über den angegebenen Link direkt aufgerufen werden.

Page 24

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

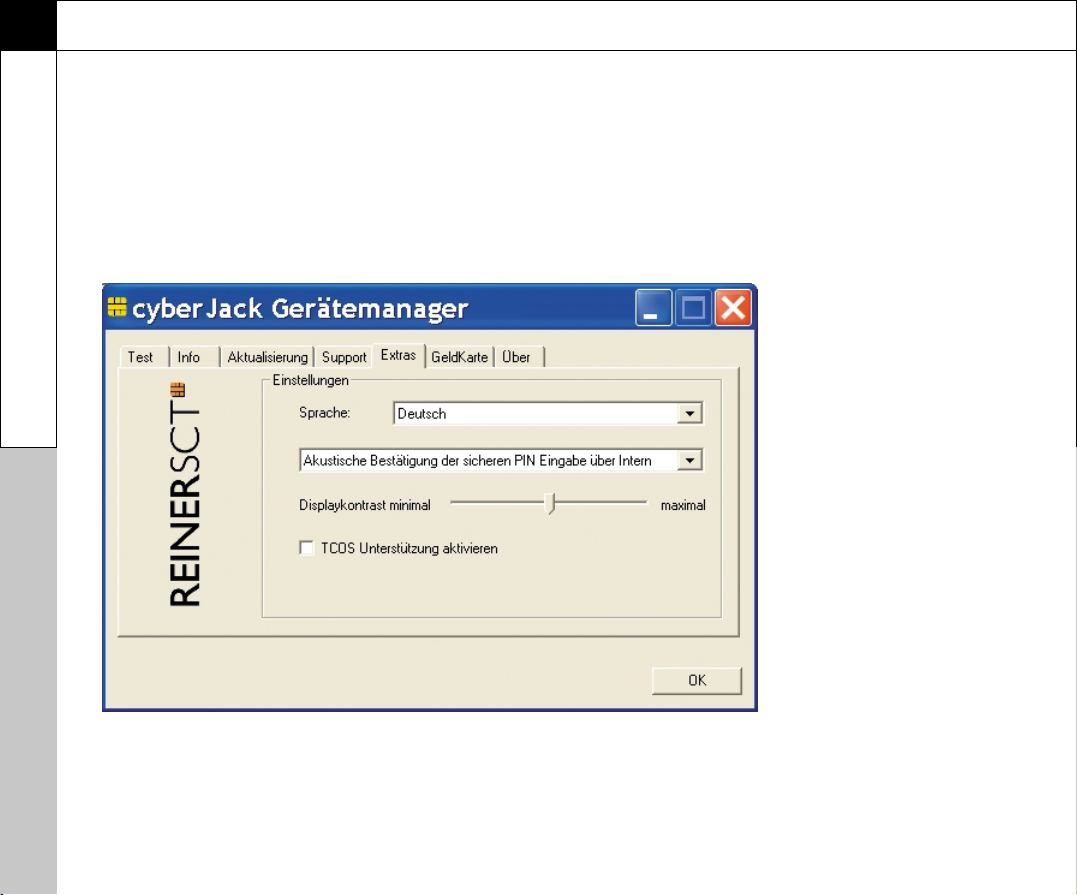

Registerkarte Extras

In Extras sind aktivierbare Sonderfunktionen enthalten, mit denen bestimmte Sonderkonfigurationen eingestellt werden können. Diese werden zum Teil nur

in sehr seltenen Fällen benötigt, weshalb Sie im Zweifelsfall die Auslieferungskonfiguration beibehalten sollten.

Page 25

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

Registerkarte Über

Hier finden Sie die von Ihnen gemachten Registrierungsangaben, sowie einen direkten Link zur Homepage von REINER SCT, wo Sie sich über Produktneu-

heiten informieren können. Falls Sie sich noch nicht registriert haben, können Sie es hier jederzeit tun.

Page 26

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

5.2 Die Funktion Sichere PIN-Eingabe

Die Funktion Sichere PIN-Eingabe dient dazu, dass Ihre Geheimzahl in einer sicheren Umgebung bleibt. Verschiedene Hackerangriffe hatten bereits das Ausspähen der PIN zum Ziel. Die Angreifer machen sich hierbei die Tatsache zunutze, dass der PC eine unsichere Umgebung darstellt, bei der Tastatureingaben ohne Probleme aufgezeichnet und via Internet verschickt werden können. Die sichere Eingabe der PIN wird durch die PCAnwendung gesteuert. Die allermeisten Programme in den Bereichen Homebanking und Elektronische Signatur unterstützen diese Funktion.

Sichere Eingabe der PIN

Wird die sichere PIN-Eingabe durch die Anwendung gestartet, kann die PIN innerhalb der vorgegebenen Zeit eingegeben werden. Die Zeit zwischen der Eingabe von zwei PIN-Ziffern liegt bei 5 Sekunden, wobei für jede PIN-Ziffer 5 Sekunden zur Verfügung stehen. Während beim

cyberJack

e-com der PIN-Dialog auf

dem Display des Kartenlesers steht, werden für den

cyberJack

pinpad die folgenden Dialoge als virtuelles Display angezeigt. Die `*`-Zeichen stehen hierbei als Rückmeldung für einen Tastendruck. Die PIN-Ziffern selber verlassen den Kartenleser nicht und können aus diesem zu keinem Zeitpunkt ausgelesen werden.

Page 27

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

Sicheres Ändern der PIN

Um die PIN im sicheren Modus zu ändern, wird zuerst die aktuelle PIN eingegeben. Anschließend wird die neue PIN zweimal eingegeben. Jede Eingabe der PIN wird mit der [OK-Taste] bestätigt.

Das sichere Ändern der PIN wird nicht von allen Chipkarten unterstützt. Im Zweifel kontaktieren Sie bitte den Kartenemittenten (Bank, Trustcenter etc.).

Page 28

Die Funktion Ihres cyber

Jack

-Chipkartenlesers

5.3 Integration der cyberJack®-Chipkartenleser in Anwendungen

5.3.1 Electronic Banking

Die Integration des Chipkartenlesers in die Homebanking-Anwendung geht in der Regel sehr einfach vonstatten.Viele Programme erkennen die

cyberJack

bereits automatisch. Manche Anwendungen verlangen nach einer Angabe der CT-API-DLL. Diese ist für alle Geräte der

cyberJack

Familie die ctrsct32.dll und

steht im Windows Systemverzeichnis.

Weitere Hinweise zur Integration der Chipkartenleser in die verschiedenen Electronic Banking Programme finden Sie unter

www

www.r.r

einer

-sct.com/e-banking

-sct.com/e-banking.

5.3.2 Elektronische Signatur

Softwarepakete zur Anwendung der elektronischen Signatur verwenden häufig die PC/SC-Schnittstelle. Um diese zu nutzen, müssen zusätzlich die

cyberJack

PC/SC-Komponenten installiert werden. Über diese Schnittstelle erkennt die jeweilige Software den Chipkartenleser immer automatisch.

Weitere Hinweise zum Thema Elektronische Signatur erhalten Sie unter

www

www.r.r

einer

-sct.com/signatur

-sct.com/signatur.

5.3.3 GeldKarte

Hinweise zu Nutzungsmöglichkeiten der GeldKarte im Internet erhalten Sie unter

www

www.r.r

einer

-sct.com/geldkar

te-shops

te-shops.

Page 29

Der cyberJack®biometric basiert auf dem cyberJack®ecom, der um ein Zusatzmodul zum Erfassen und Erkennen von Fingerabdrücken erweitert wurde. Alle für den cyberJack

e-com beschriebenen Funktionen sind auch

beim cyberJack

biometric entsprechend vorhanden.

Funktionsprinzip

Das Biometriemodul des cyberJack

biometric besteht aus einem Halbleiter-Sensor (CMOS-Technologie) und einer Auswerteeinheit. Der Sensor misst die Ladungsunterschiede zwischen den Fingerabdrucklinien und den Rillen und ermittelt daraus ein Graustufenbild des Fingerabdrucks. In einem zweiten Schritt wird dieses Bild ausgewertet, in dem die charakteristischen Merkmale des Fingers extrahiert und mit einem gespeicherten Referenzmuster verglichen werden. Das Referenzmuster wird beim erstmaligen Einlesen eines bestimmten Fingers (Enrollment) ermittelt. Im Gegensatz zu vielen biometrischen Systemen wird die sehr rechenintensive Bildauswertung nicht in den PC verlagert, wo Angriffe besonders leicht durchzuführen sind, sondern ist in den cyberJack

biometric integriert, wodurch die Sicher-

heit maßgeblich gesteigert wird.

Der cyberJack

biometric arbeitet standardmäßig mit allen Applikationen zusammen, die die Funktion Sichere PIN-Eingabe unterstützen. Technische Informationen hierzu sind in Kapitel 7.4 enthalten.

cyber

Jack

biometric

Page 30

cyber

Jack

biometric

Beim Enrollment werden Karte und Karten-PIN im Archiv des Biometriemoduls verschlüsselt gespeichert und einem Fingerabdruck zugeordnet. Ab jetzt reicht es aus, den Finger aufzulegen anstatt die PIN einzugeben.

Eine starke mechanische Beanspruchung der Hände kann dazu führen, dass ein Finger nicht erkannt wird. Umfangreiche Tests haben zwar ergeben, dass dies sehr selten vorkommt. Dennoch ist es parallel immer auch möglich, die PIN der Karte weiterhin über die Tastatur des Chipkartenlesers einzugeben.

6.1 Menü

Das Funktionsmenü für die Biometriefunktionen wird durch 2 Sekunden langes Drücken der [@-Taste] aktiviert. Das Navigieren innerhalb des Menüs erfolgt über die Pfeiltasten oben/unten, die Auswahl eines Menüpunktes mit der [OK-Taste]. Das Drücken der [CANCEL-Taste] führt zum Verlassen des Menüs, die Betätigung der [CLEAR-Taste] löscht Eingaben bzw. springt in die nächsthöhere Menüebene. Es stehen folgende Funktionen zur Verfügung:

■ Erfassen • Enrollment

• Quick-Enrollment

• Weitere Karte

• Verknüpfung

■ Ändern • PIN

■ Löschen • Karte

• Verknüpfung

• Finger

• Komplettes Archiv

■ Selbsttest

Page 31

cyber

Jack

biometric

6.2 Erfassen

Enrollment/Quick-Enrollment

Das Enrollment bezeichnet das erstmalige Einlesen eines Fingerabdrucks. Aus dem Fingerbild wird ein Datensatz erzeugt, der für die zukünftige Erkennung als Referenz dient. Der Referenzdatensatz wird im Archiv des Fingerprint-Moduls des Chipkartenlesers verschlüsselt gespeichert.

Beim Enrollment wird der Bediener über das Gerätedisplay mehrere Male aufgefordert, den Finger aufzulegen und wieder abzuheben. Durch das Auflegen und Abheben des Fingers wird das Fingerbild in leicht veränderten Positionen erfasst, was die Qualität der späteren Erkennung verbessert.

Jeder Finger kann jedoch nur genau ein Mal im Archiv stehen. Der Versuch das Enrollment mit einem bereits gespeicherten Finger durchzuführen wird abgewiesen.

Bei der Funktion Quick-Enrollment wird der Vorgang durchgeführt, ohne dass zwischen den einzelnen Fingerscans zum Abheben des Fingers aufgefordert wird.

Beim Enrollment ist es nicht möglich zu prüfen, ob die Karten-PIN korrekt ist. Wird zur Karte eine falsche PIN eingegeben, wird später bei Auflegen des Fingers auch die falsche PIN zur Karte geschickt, was im Wiederholungsfall zum Sperren der Chipkarte führen kann.

Weitere Karte

Mit dieser Funktion kann eine weitere Karte mit eigener PIN zu einem bestehenden Fingerabdruck hinzugefügt werden. Den bereits im Archiv hinterlegten Referenzdaten eines bereits enrollten Fingers wird eine weitere Karte inklusive PIN zugeordnet.

Verknüpfung

Mit dieser Funktion wird das sogenannte 4-Augen Prinzip umgesetzt. Dies bedeutet, dass zur Freigabe der PIN zwei Finger benötigt werden. Diese können entweder zwei Personen (4-Augen-Prinzip) oder einer Person gehören. Hierzu müssen mit derselben Karte/PIN folgende Schritte durchgeführt werden:

Schritt 1 Enrollment Finger 1

Schritt 2 Enrollment Finger 2

Schritt 3 Erstellen der Verknüpfung

Page 32

cyber

Jack

biometric

Diese Funktion erlaubt es dem Inhaber von Karte/PIN zwei andere Personen zu autorisieren z.B. gemeinsam Banktransaktionen zu tätigen, ohne die PIN der Karte offen legen zu müssen. Diese Berechtigungen können, anders als wenn die PIN weitergeben würde, jederzeit vergeben und wieder gelöscht werden, zum Beispiel im Rahmen von Vertretungsregelungen.

6.3 Ändern

Mit dieser Funktion wird die zu einer Karte gespeicherte PIN geändert, wodurch allerdings nicht die PIN der Karte selbst geändert wird. Es ist deshalb unbedingt darauf zu achten, diese Funktion erst durchzuführen, wenn vorher auch die Karten-PIN entsprechend geändert wurde!

6.4 Löschen

Karte

Mit dieser Funktion wird eine Karte aus dem Archiv gelöscht, während die Referenzdaten des Fingers erhalten bleiben.

Verknüpfung

Diese Funktion löscht die Verknüpfung von zwei Fingern, so dass diese nicht mehr gemeinsam aufgelegt werden, müssen um die PIN an die Karte zu senden. Um eine Verknüpfung zu löschen, muss die zugehörige Karten-PIN bekannt sein und eingegeben werden.

Finger

Mit dieser Funktion werden die Referenzdaten eines Fingers aus dem Archiv gelöscht.

Komplettes Archiv

Mit dieser Funktion kann der Inhalt (Finger-Referenzdaten, Karten, PINs) des gesamten Archivs gelöscht werden. Zum Löschen des Archivs ist die Eingabe folgender Archiv-PIN notwendig: 615243.

6.5 Selbsttest

Mit der Funktion Selbsttest werden die HardwareKomponenten des Biometriemoduls inkl. des Sensors überprüft.

Page 33

Anhang

7.1 Hilfe bei Störungen

Bei Störungen, die sich nicht durch eine erneute Inbetriebnahme (siehe Kapitel 2) Ihres

cyberJack

beheben lassen, kontaktieren Sie bitte unsere Serviceabteilung über die Funktion Support im Gerätemanager oder über unsere Website unter

suppor

t.r

einer

-sct.de

-sct.de.

7.2 Service

Sie haben ein hochwertiges Produkt von REINER SCT erworben, das einer strengen Qualitätskontrolle unterliegt. Sollten trotzdem einmal Probleme auftreten oder haben Sie Fragen zur Bedienung des Gerätes, können Sie über den mitinstallierten Gerätemanager jederzeit eine Supportanfrage an unsere Serviceabteilung schicken.

7.3 Gewährleistung

REINER SCT leistet für Material und Herstellung des Chipkartenlesers eine Gewährleistung von 24 Monaten ab der Übergabe. Dem Käufer steht das Recht zur Nachbesserung zu. REINER SCT kann, statt nachzubessern, Ersatzgeräte liefern. Ausgetauschte Geräte gehen in das Eigentum von REINER SCT über.

Die Gewährleistung erlischt, wenn durch den Käufer oder nicht autorisierte Dritte in das Gerät eingegriffen wird. Schäden, die durch unsachgemäße Behandlung, Bedienung, Aufbewahrung, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantie.

7.4 Schnittstelleninformationen für Entwickler

Um den

cyberJack

in Anwendungen zu integrieren gibt es zwei Schnittstellen: CT-API und PC/SC. Über diese greifen die Anwendungen auf die Chipkartenleser zu. Die CT-API-DLL hat die Bezeichnung ctrsct32.dll. Diese zu allen

cyberJack

Chipkartenlesern passende Datei befindet sich im Windows Systemverzeichnis. Weitere Informationen zu den Schnittstellenspezifikationen erhalten Sie bei Bedarf auf folgenden Websites:

CT-API

www

.teletrust.de

PC/SC

www

.pcscw

orkgr

oup

.com

Entwickler, die die

cyberJack

Chipkartenleser in ihre Anwendungen integrieren wollen, können sich mit Fragen jederzeit gerne an

suppor

t@r

einer

-sct.com

wenden.

Page 34

Anhang

7.5 Technische Daten

Hardware

■ Maße (Breite x Höhe x Dicke):

Leser 80 x 110 x 18 mm

■ Alphanumerisches Display mit 2 x 16 Zeichen

(nur cyberJack

e-com)

■ Silikon-Tastatur mit Druckpunkt, inkl. 4 Funktions-

und 2 Sondertasten

■ 2-fache LED-anzeige des Betriebs- und

Sicherheitsmodus

■ Hochwertige Präzisionskontakte zur schonenden

Chipkontaktierung

■ Chipkar tenprotokolle: asynchron T=0, T=1,

synchron I

C, 2-wire, 3-wire

■ Speicher: 256 Kbyte Flash EEPROM

(nur cyberJack

e-com)

■ PC-Schnittstellen: USB oder LPT-Dongle mit

Stromversorgung über PS/2

■ Datenübertragungsrate zum Leser:

256 Kbit/s (LPT), 512 Kbit/s (USB)

■ Fingerprint-Sensor: Kapazitiv wirkender CMOS-

Sensor mit 256 Graustufen, 500 dpi Auflösung mit 224x288 (nur cyberJack

biometric)

Software

■ Gerätesoftware: Payment-Applikation GeldKarte

nach ZKA-Spezifikation 3.0 (nur cyberJack

e-com)

■ Gerätetreiber: Windows 95/98/ME/NT/2000/XP,

Linux (nur USB), MacOS (nur USB)

■ Schnittstellentreiber: CT-API, PC/SC, GK-API, OCF

Page 35

Anhang

7.6 Zertifizierungen und Gütesiegel

ITSEC-Zertifizierung

cyberJack

pinpad und cyberJack®e-com wurden vom TÜV-Informationstechnik und dem Bundesamt für Sicherheit in der Informationstechnik gemäß den Kriterien für die Bewertung der Sicherheit von Systemen der Informationstechnik (ITSEC) E2/hoch sicherheitszertifiziert und für die Anwendung innerhalb der gesetzeskonformen qualifizierten Elektronischen Signatur bestätigt (siehe beigefügte Zertifikate).

Bestätigung gemäß Signaturgesetz

Der TÜV-Informationstechnik bestätigt, dass

cyberJack

pinpad und cyberJack®e-com gemäß §15 Abs. 7 Satz 1 des Signaturgesetzes (SigG) sowie § 11 Absatz 3 der Signaturverordnung (SigV) dazu geeignet sind, innerhalb qualifizierter elektronischer Signaturen nach § 2 Nr. 13 SigG Identifikationsdaten zu erfassen und an Signaturerstellungseinheiten (Signaturkarten) nach § 2 Nr. 10 SigG weiterzuleiten (siehe beigefügte Bestätigungen).

ZKA-Zertifizierung

Der

cyberJack

e-com ist gemäß der Schnittstellenspezifikation GeldKarte 3.0 des Zentralen Kreditausschuss (ZKA) zertifiziert und verfügt über ein entsprechendes Sicherheitsgutachten.

CE-Konformität

Alle

cyberJack

Chipkartenleser sind konform mit den Richtlinien 98/13/EEC des europäischen Rates zur elektromagnetischen Verträglichkeit.

Page 36

smart

Mate

– Die ersten Schritte

Starten Sie nun smartMate®über Start/Programme/REINER SCT smartMate.

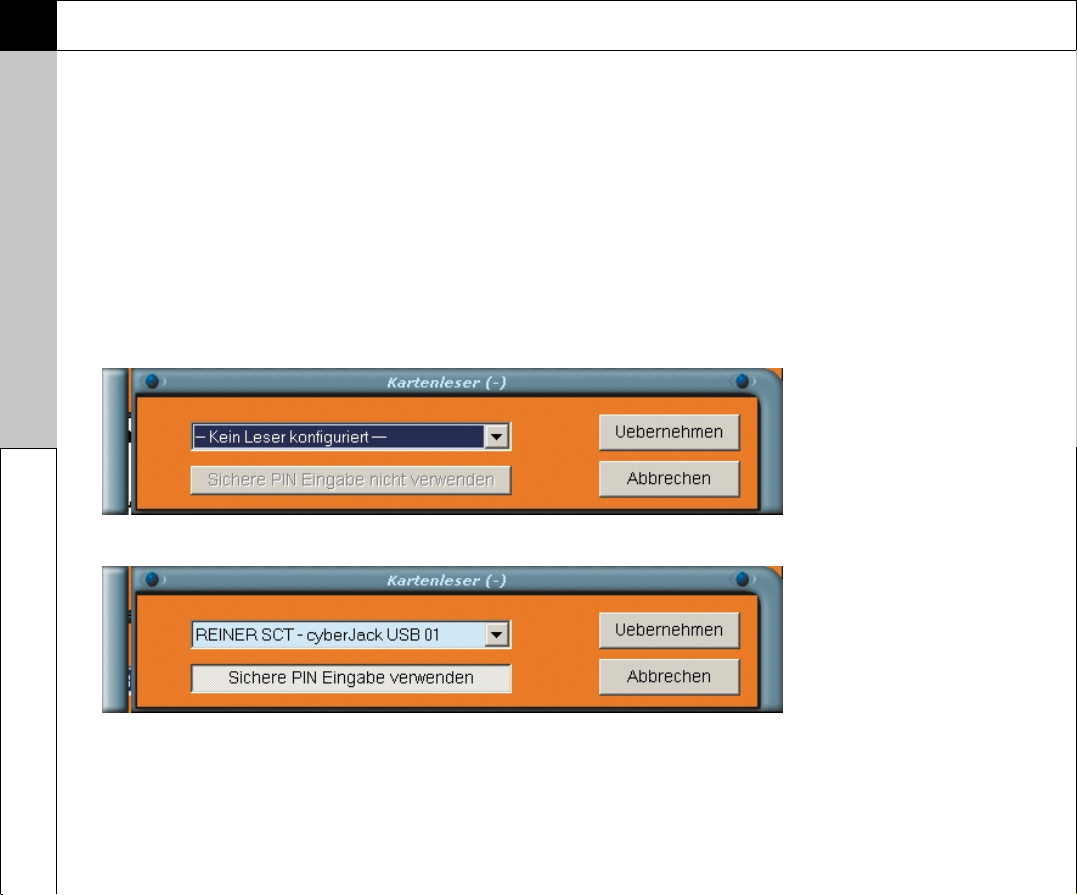

Einstellung für den Chipkartenleser

Beim ersten Start von smartMate

werden Sie aufge-

fordert, den von Ihnen verwendeten Chipkartenleser

auszuwählen. Selektieren Sie dazu ein Gerät aus der Auswahlliste und wählen Sie, ob Sie die Funktion Sichere PIN-Eingabe des Chipkartenlesers verwenden wollen.

Page 37

smart

Mate

– Die ersten Schritte

Aufbau der Software

smartMate

liest derzeit folgende Chipkarten aus: Krankenversichertenkarte, GeldKarte und die GSMKarte. Die Software ist modular aufgebaut. Für jede unterstützte Chipkarte gibt es ein sogenanntes Snapin, welches für das Auslesen und Anzeigen einer Karte zuständig ist. Für zukünftige Chipkartentypen müssen nur noch neue Snapins installiert werden.

Beim Einstecken einer Chipkarte wird das entsprechende Snapin gestartet, und der Inhalt der Chipkar te angezeigt. Eine Fehlermeldung kommt, wenn eine Karte eingeführt wird, für die kein Snapin vorhanden ist.

Das Erscheinungsbild der Software kann über Skins (Optionen

> Skins) verändert werden.

Hinweis: Auf einzelnen Windows 95-Systemen kann es vorkommen, dass die Skins nicht korrekt dargestellt werden bzw.es bei eingestellten Skins bei der Funktion von smartMate

zu Unregelmäßigkeiten kommt. Wählen Sie in diesem Fall keinen Skin verwenden aus der Skin-Auswahlliste.

Page 38

smart

Mate

– Die ersten Schritte

GSM-Karten

Bei GSM-Karten handelt es sich um die im Handy verwendeten Chipkarten. Diese können dem Mobiltelefon entnommen und mit dem beiliegenden GSM-Adapter im

cyberJack

bearbeitet werden. Dazu

stehen folgende Funktionen zur Verfügung:

■ Bearbeiten/Hinzufügen/Löschen von

Kurzwahlnummern

■ Bearbeiten/Hinzufügen/Löschen von

gewählten Rufnummern

■ Bearbeiten/Hinzufügen/Löschen von

eigenen Rufnummern

■ Bearbeiten/Hinzufügen/Löschen von

festen Rufnummern

■ Bearbeiten/Hinzufügen/Löschen von

festen Rufnummern

■ Bearbeiten/Hinzufügen/Löschen von

Kurznachrichten (SMS)

■ Abspeichern eines oder aller

Telefonbücher in eine Datei

■ Laden eines oder aller Telefonbücher

aus einer Datei

■ Kopieren/Ausschneiden und Einfügen

von Einträgen zwischen verschiedenen Telefonbüchern Kopieren von Einträgen in die Zwischenablage zur Weiterverarbeitung in externen Programmen (z.B. Excel,Word etc.)

■ Internationalisieren von Rufnummern

■ Sortieren von Telefonbüchern nach Namen oder Telefonnummern

■ Packen von Telefonbüchern

■ Ansicht von Informationen zu den durch die Karte unterstützten

Funktionen (SIM-Service Tabelle)

■ Ändern/Entsperren der PINs

■ Ein-/Ausschalten der PINs

Page 39

smart

Mate

– Die ersten Schritte

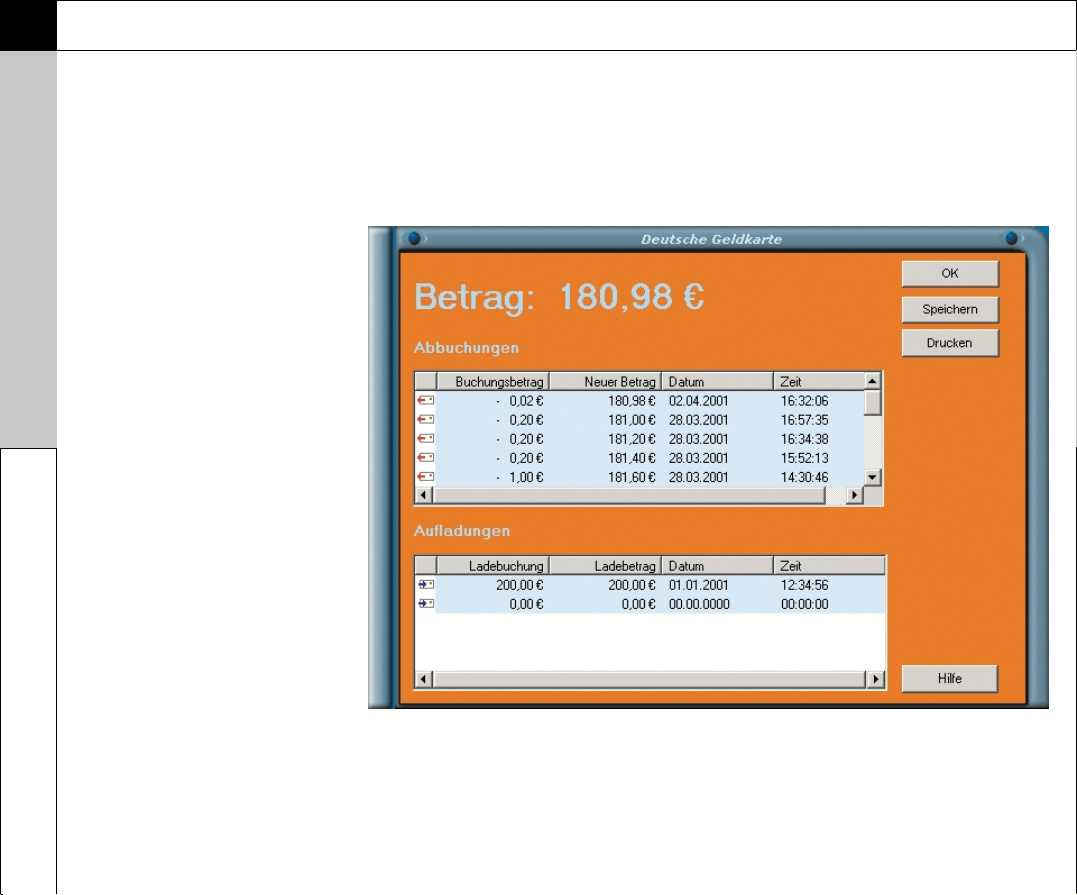

Deutsche GeldKarte

Es werden die Daten der GeldKarten des Typs 0 (DM) als auch des neuen Typs 1 (e) angezeigt.

■ Akt. Betrag,Währung

■ Aufladen

■ Entladung

■ Abbuchungen

■ Rückbuchungen

Page 40

smart

Mate

– Die ersten Schritte

Deutsche Krankenversichertenkarte

Folgende auf der Krankenversichertenkarte befindlichen Daten werden angezeigt:

■ Krankenkasse Krankenkassen Nr.

■ Versicherten Nr.

■ Status Status Ost/West

■ Vorname

■ Familienname

■ Geburtsdatum

■ Straße

■ Postleizahl

■ Stadt

■ Gültig bis

Page 41

smart

Mate

– Die ersten Schritte

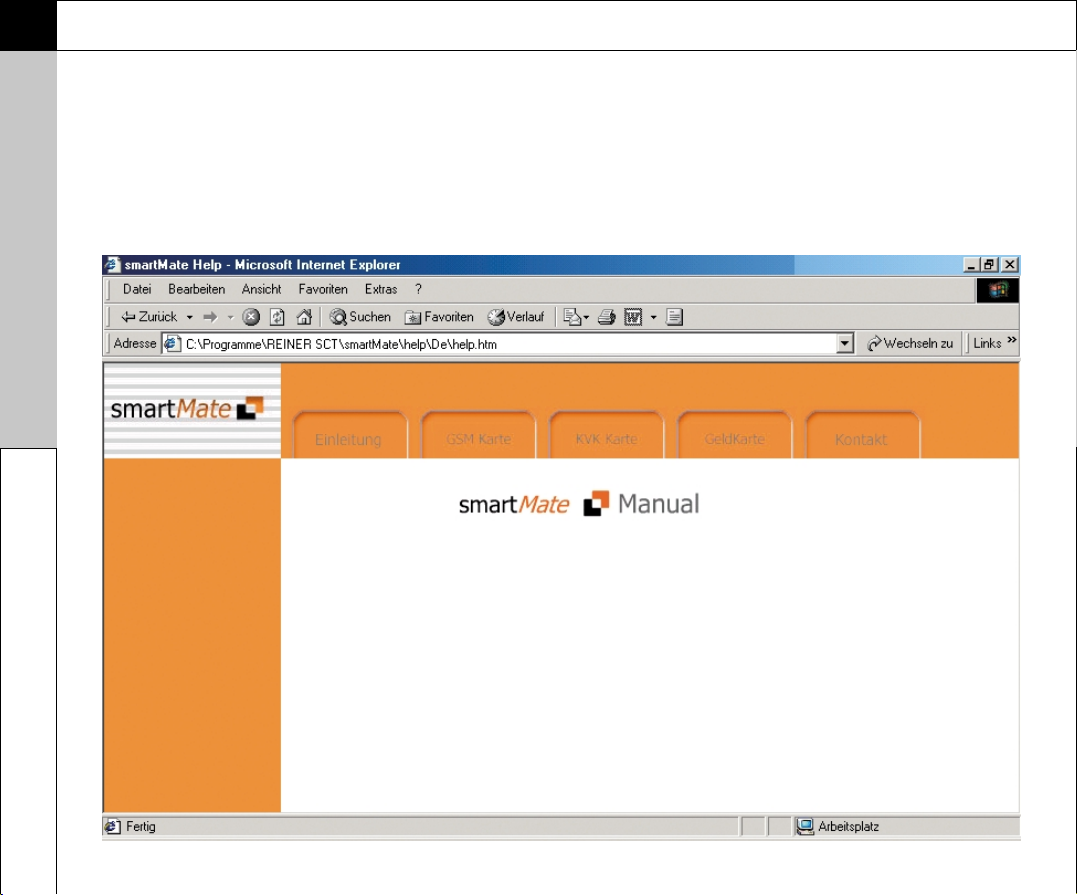

Hilfefunktion

Die Funktionen sind noch einmal ausführlich in der Hilfe beschreiben. Diese kann entweder aus smartMate

oder über die Programmleiste gestartet werden.

Page 42

Reiner Kartengeräte GmbH & Co. KG Goethestraße 14 D-78120 Furtwangen

E-Mail [email protected] URL www.reiner-sct.com
