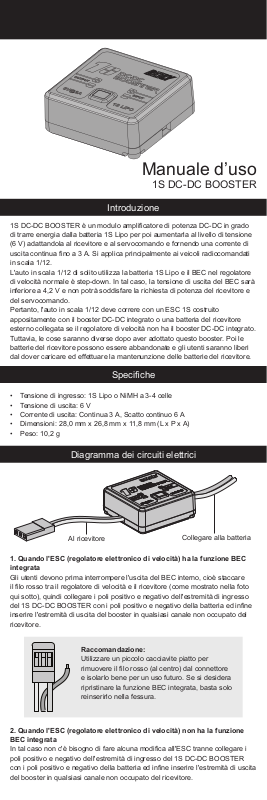

Manuale d’uso

1S DC-DC BOOSTER

Introduzione

1S DC-DC BOOSTER è un modulo amplicatore di potenza DC-DC in grado
di trarre energia dalla batteria 1S Lipo per poi aumentarla al livello di tensione
(6 V) adattandola al ricevitore e al servocomando e fornendo una corrente di
uscita continua no a 3 A. Si applica principalmente ai veicoli radiocomandati
in scala 1/12.
L'auto in scala 1/12 di solito utilizza la batteria 1S Lipo e il BEC nel regolatore
di velocità normale è step-down. In tal caso, la tensione di uscita del BEC sarà
inferiore a 4,2 V e non potrà soddisfare la richiesta di potenza del ricevitore e
del servocomando.
Pertanto, l'auto in scala 1/12 deve correre con un ESC 1S costruito
appositamente con il booster DC-DC integrato o una batteria del ricevitore
esterno collegata se il regolatore di velocità non ha il booster DC-DC integrato.
Tuttavia, le cose saranno diverse dopo aver adottato questo booster. Poi le
batterie del ricevitore possono essere abbandonate e gli utenti saranno liberi
dal dover caricare ed effettuare la mantenunzione delle batterie del ricevitore.

Speciche

• Tensione di ingresso: 1S Lipo o NiMH a 3-4 celle

• Tensione di uscita: 6 V

• Corrente di uscita: Continua 3 A, Scatto continuo 6 A

• Dimensioni: 28,0 mm x 26,8 mm x 11,8 mm (L x P x A)

• Peso: 10,2 g

Diagramma dei circuiti elettrici

Al ricevitore

1. Quando l'ESC (regolatore elettronico di velocità) ha la funzione BEC
integrata

Gli utenti devono prima interrompere l'uscita del BEC interno, cioè staccare
il lo rosso tra il regolatore di velocità e il ricevitore (come mostrato nella foto
qui sotto), quindi collegare i poli positivo e negativo dell'estremità di ingresso
del 1S DC-DC BOOSTER con i poli positivo e negativo della batteria ed inne
inserire l'estremità di uscita del booster in qualsiasi canale non occupato del
ricevitore.

Raccomandazione:

Utilizzare un piccolo cacciavite piatto per
rimuovere il lo rosso (al centro) dal connettore
e isolarlo bene per un uso futuro. Se si desidera
ripristinare la funzione BEC integrata, basta solo
reinserirlo nella fessura.

2. Quando l'ESC (regolatore elettronico di velocità) non ha la funzione
BEC integrata

In tal caso non c'è bisogno di fare alcuna modica all'ESC tranne collegare i
poli positivo e negativo dell'estremità di ingresso del 1S DC-DC BOOSTER
con i poli positivo e negativo della batteria ed inne inserire l'estremità di uscita
del booster in qualsiasi canale non occupato del ricevitore.

Collegare alla batteria
