RC Logger Digital Pitch Gauge 2 Lite Operating instructions [ml]

Operating instructions
Bedienungsanleitung

Digital Pitch Gauge 2 Lite Page 3 – 15

Digitale Pitchlehre 2 Lite Seite 16 – 30

These Operating Instructions accompany this product. They contain important information on setting up and
using the device. You should refer to these instructions, even if you are buying this product for someone else.
Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of
contents, with the corresponding page number, on page 3.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auistung der Inhalte nden Sie in

dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 16.

2

TABLE OF CONTENTS

Page

1. Introduction ................................................................................................................................................ 4

2. Intended use ............................................................................................................................................. 5

3. Delivery content ......................................................................................................................................... 5

4. Safety instructions ..................................................................................................................................... 5

5. Operating elements ................................................................................................................................... 6

6. Inserting / changing batteries .................................................................................................................... 7

7. Preparation ................................................................................................................................................ 7

8. Basic operation ........................................................................................................................................ 10

9. Prole function ..........................................................................................................................................11

10. Setting the reference ............................................................................................................................. 12

11. Starting the measurement .....................................................................................................................14

12. Disposal ................................................................................................................................................. 15

13. Technical data ........................................................................................................................................ 15

3

1. INTRODUCTION

Dear customer,

Thank you for making the excellent decision to purchase this RC Logger® product. You now have a high­quality product with a name that represents outstanding products.

This product complies with the applicable National and European standards and regulations. We kindly
request the user to follow the operating instructions, to preserve this condition and to ensure safe operation!
These operating instructions relate to this product. They contain important notices on commissioning and
handling. Please take this into consideration when you pass the product on to third parties.

Please keep these instructions for further reference!

All company names and product designations contained herein are trademarks of the respective owners.
All rights reserved.

We wish you a great deal of enjoyment with your new RC Logger® product!

4

2. INTENDED USE

The pitch gauge is designed for use in RC helicopters and serves to measure the pitch values of the main
rotor blade. The pitch gauge is powered by two CR2032 button cell batteries. Only operate in a dry indoor
environment.
For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the
product for purposes other than those described above, the product may be damaged. In addition, improper

use can cause hazards such as short circuiting, re, electric shock etc. Read the instructions carefully and

keep them. Make this product available to third parties only together with its operating instructions.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.

3. DELIVERY CONTENT

> Digital Pitch Gauge 2 Lite
> Mount adapter for main rotor blade
> Rubber protector
> 2 x button cell (type CR2032)
> Operating instructions

4. SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information.
If you do not follow the safety instructions and information on proper handling in this
manual, we assume no liability for any resulting personal injury or damage to property.
Such cases will invalidate the warranty/guarantee.

Persons / Product

> The device is not a toy. Keep it out of the reach of children and pets.
> Do not leave packaging material lying around carelessly. These may become dangerous playing

material for children.

> Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture,

ammable gases, vapours and solvents.

> Do not place the product under any mechanical stress.
> If it is no longer possible to operate the product safely, take it out of operation and protect it from any

accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

> Handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

5

> Also observe the safety and operating instructions of any other devices which are connected to the product.
> The product may not work with strong electromagnetic interference. Stay away from sources of

electromagnetic interference and restart the product if you have had problems with it.

Batteries

> Correct polarity must be observed while inserting the batteries.
> Batteries should be removed from the device if it is not used for a long period of time to avoid damage

through leaking. Leaking or damaged batteries might cause acid burns when in contact with skin,
therefore use suitable protective gloves to handle corrupted batteries.

> Batteries must be kept out of reach of children. Do not leave the battery lying around, as there is risk,

that children or pets swallow it.

> All the batteries should be replaced at the same time. Mixing old and new batteries in the device can lead

to battery leakage and device damage.

> Batteries must not be dismantled, short-circuited or thrown into re. Never recharge non-rechargeable

batteries. There is a risk of explosion!

Miscellaneous

> Consult an expert when in doubt about operation, safety or connection of the device.
> Maintenance, modications and repairs are to be performed exclusively by an expert or at a qualied

shop.

> If you have questions which remain unanswered by these operating instructions, contact our technical

support service or other technical personnel.

5. OPERATING ELEMENTS

1 2 3 4 5 6

7

8

9

10

12

Digital Pitch Gauge

11

Hold

Zero

Set

2

6

1. Prole number

2. Pitch / roll angle

3. Current mode

4. Low battery indicator

5. Absolute / relative indicator

6. Hold indicator

7. Power button

8. “Hold” / ▲ button

9. “Zero” / ▼ button

10. “Set” button

11. “Pitch / Roll”

12. Battery compartment

6. INSERTING / CHANGING BATTERIES

The low battery indicator (4) appears when the battery level is low. Replace with batteries of the same type.

1. Open the battery compartment by removing the two screws at the back of the pitch gauge using a
Phillips head screwdriver.

2. Remove the battery compartment cover and open the battery compartment.

3. Insert / replace two CR2032 batteries while observing the correct polarity, with the positive side facing
upwards.

4. Close the battery compartment and fasten it with the two screws.

7. PREPARATION

Basic settings of the rotor head

Before you start testing, you should rst mount the link rods and the servo levers according to the

manufacturer’s details. This allows a preliminary setting of the rotor blade pitch angles. The exact settings

of the different main rotor blade pitch values required for ying are also indicated in the model helicopter’s

instruction manual.

Turning the pitch gauge on / off

1. Remove the plastic sheet on the batteries (initial use only).

2. Press the power button (7) to turn the pitch gauge on.

3. Press the power button (7) again to turn the pitch gauge off.

Calibrating the pitch gauge

In order to optimize its performance, calibrate the pitch gauge every time you change batteries or whenever
you feel it is necessary.

1. Detach the pitch gauge from the mounting plate.

2. Turn on the pitch gauge. By default, it will be in measuring mode.

3. Press and hold the “Set” (10) button for three seconds.

4. Use the “Hold” / ▲ button (8) and “Zero” / ▼ button (9) to select “PC” shown in the prole number

eld(1).

5. Press the “Set” button (10) to conrm.

6. The display will show “--01--”, which indicates that the pitch gauge is now in calibration step 1.

7. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

7

Pay attention to the orientation of the picture while performing the calibration.

8. The display will show “--02--”, which indicates that the pitch gauge is now in calibration step 2.

9. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

10. The display will show “--03--”, which indicates that the pitch gauge is now in calibration step 3.

11. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

12. The display will show “--04--”, which indicates that the pitch gauge is now in calibration step 4.

13. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

8

14. The display will show “--05--”, which indicates that the pitch gauge is now in calibration step 5.

15. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

16. The display will show “--06--”, which indicates that the pitch gauge is now in calibration step 6.

17. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

18. The display will show “--07--”, which indicates that the pitch gauge is now in calibration step 7.

19. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

20. The display will show “--08--”, which indicates that the pitch gauge is now in calibration step 8.

21. Place the pitch gauge horizontally on the oor or any horizontal surface, as shown below:

9

22. Calibration is nished.

8. BASIC OPERATION

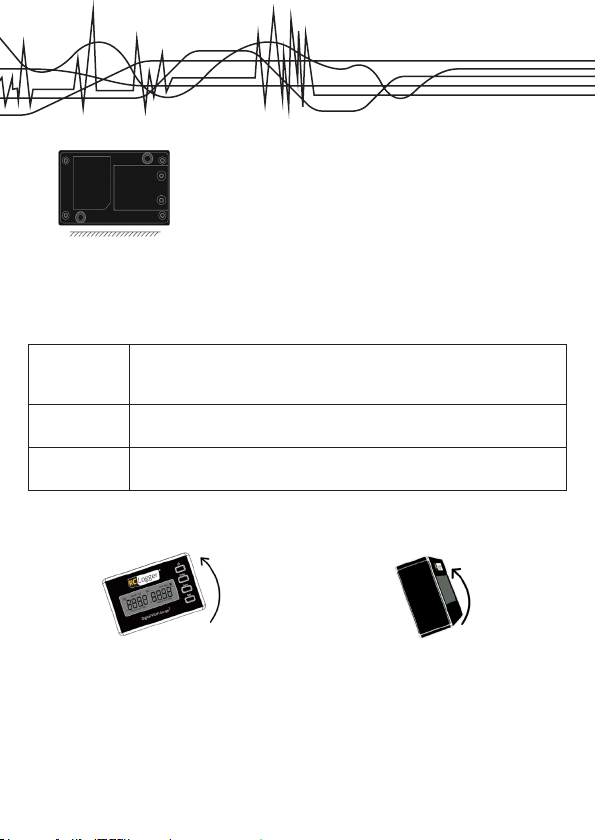

Attach the pitch gauge

There are three ways to attach the pitch gauge onto the RC helicopter.

Adaptors With the two magnets at the back of the pitch gauge, it can be attached to the main

Magnet The magnet at the top of the pitch gauge can be used to attach it to screws or metal

Thread socket The thread socket at the top of the pitch gauge can be used to attach it to a screw on

Read the measurements

The digital pitch gauge 2 can show the inclination angle in two axis, pitch and roll.

The inclination angle will show on the display under pitch / roll angle (2).

Protect the pitch gauge

Mount the rubber protector around the pitch gauge to protect it from impact. When the rubber protector is
used, the magnet and thread socket at the top cannot be used.

blade adaptor included. Mount the adaptor to the corresponding part of the RC
helicopter.

surfaces on the RC helicopter.

the RC helicopter.

Pitch Roll

10

9. PROFILE FUNCTION

Four prole slots are available for saving prole values. Each prole consists of three sets of target pitch

and / or roll value(s).

e.g. Prole 1:

Pitch Roll
Mode 1 11º –
Mode 2 – 5º
Mode 3 0º 0º

Mode

Mode 1 Main rotor blade measurement, only pitch value.
Mode 2 Roll value only.
Mode 3 Pitch and roll values.

Pitch / roll value and alarm function

When using the preset prole during measurement, if the pitch and / or roll measurement(s) of the pitch

gauge fall(s) in ±0.5 º of the target value(s), the pitch gauge will make a “beep” sound and the corresponding

word “pitch” and / or “roll” will ash on-screen. If the pitch and / or roll measurement(s) of the pitch gauge

fall(s) exactly on the target value(s), the pitch gauge will make a “beep beep” sound and the corresponding

word “pitch” and / or “roll” will ash twice on-screen.

Setting up a prole

1. Turn the pitch gauge on. By default, it will be in measuring mode.

2. Press and hold the “Set” button (10) for approx. 1.5 seconds to enter the prole setting mode.

3. Use the “Hold” / ▲ button (8) and “Zero” / ▼ button (9) to select one of the prole slot between P1 to

P4 (prole 1 to prole 4). Press the “Set” button (10) to conrm your selection.

4. Select which mode (from 1 to 3) of that prole you would like to edit by using the “Hold” / ▲ button (8)
and “Zero” / ▼ button (9). Press the “Set” button (10) to conrm.

5. Input the desired pitch and / or roll angle(s). You can use either of the below methods to enter the value(s):

- The pitch / roll value will ash, use the “Hold” / ▲ button (8) and “Zero” / ▼ button (9) to increase
/ decrease the value. Press once to increase / decrease the value by 0.1º or press and hold to

increase / decrease the value quickly. Press the “Set” button to conrm. For mode 3 setting, you
have to set the pitch value rst, followed by the roll value.

- The pitch gauge can capture the current pitch and roll angles as the target values. Press and hold
the “Hold” / ▲ button (8) and “Zero” / ▼ button (9) until a “beep” sound is heard. You will hear the
beep sound three times (counting down), then the reference level will be set.

6. After setting, the pitch gauge will return to the measurement mode.

11

Using the prole

Measuring

Setting the reference zero

X

1. Press the “Set” button (10) in the measurement mode to switch between the different proles. The
prole number (1) shows which prole you are currently at and the current mode (3) shows the current

mode. The pitch / roll angle (2) will shortly show the target pitch and / or roll value.

2. Stop and wait at the desired prole, and measurement will start. The alarm function will alert you when
the pitch and / or roll angle(s) falls in the target range.

Deleting a specic mode of a prole

1. Follow step 1 to step 4 in “Setting up a prole” and select the mode to delete.

2. Press and hold “Set” button until a “beep” sound is heard.

3. The selected mode will be deleted and the pitch gauge will return to measurement mode.

10. SETTING THE REFERENCE

The pitch gauge will start at absolute measurement mode, that is to say, it will take the ground level as
the reference zero. The absolute / relative indicator (5) will show ABS in absolute measurement mode.
As different RC helicopters may have different vertical axis, to ensure the measurement is accurate, you
will need to set the main shaft or the motor as the reference horizontal before any measurement. When a
reference level is set, the absolute / relative indicator (5) will show REL.

In spite of the fact that the pitch gauge can be used up-side-down, the pitch gauge orientation
must be consistent throughout the whole measurement procedure. That is to say, if you are
setting the reference with an upside-down pitch gauge, you must make the measurements with
the upside-down orientation to keep them accurate.
Before every measurement, set the reference zero of the pitch gauge. Keep the orientation
of the pitch gauge during the measurement. If you need to measure at a different orientation
(e.g. measuring the tail rotor blade after the main rotor blade), set the reference zero at the
new orientation again.

12

Setting the main shaft as the reference

1. Place your RC helicopter on a stable horizontal surface.

2. If there is any curve cover on the main shaft, remove it. Attach the pitch gauge to the main shaft using
the magnet at the top, or place the pitch gauge on the main shaft.

3. Press the “Zero” button (9) to set the reference level immediately. In order to avoid any impact on
measurement accuracy through vibration from pressing the button, you can use the delay set zero
function. Press and hold the “Zero” button (9) for approx. 1.5 seconds. You will hear a beep sound three
times (counting down), and then the reference level will be set.

4. To switch back to absolute measurement mode, press the “Zero” button (9) again.

Setting the motor as the reference

1. Place your RC helicopter on a stable horizontal surface.

2. Place the pitch gauge on the motor, or attach it to the motor using the magnet at the top.

3. Press the “Zero” button (9) to set the reference level immediately. In order to avoid any impact on
measurement accuracy through vibration from pressing the button, you can use the delay set zero
function. Press and hold the “Zero” button (9) for approx. 1.5 seconds. You will hear a beep sound three
times (counting down), and then the reference level will be set.

4. To switch back to absolute measurement mode, press the “Zero” button (9) again.

13

11. STARTING THE MEASUREMENT

Do not connect the motor while measuring.

Measuring the main rotor blade

1. Rotate the main rotor blades so they are parallel to the body and the tail. Both main rotor blades must

2. Place the pitch gauge on the mount adaptor for the main rotor blade. The position of the pitch gauge will

3. Pull the mount adaptor for the main rotor blade far enough apart so that you can place the main rotor

4. Now read the pitch reading, or use a pre-set prole (mode 1).

5. Adjust the main rotor blade to obtain your desired angle.

14

> Observe the rotation direction of the rotor when measuring the angle.
> The pitch gauge is designed for clockwise rotor rotation. For clockwise rotor rotation,

it shows a positive reading when the main rotor blade is at a positive rigging angle
and a negative reading when the main rotor blade is at a negative rigging angle. For
counter-clockwise rotor rotation, please invert the sign of the reading.

be aligned at exactly 180º towards each other.

be xed by the magnets on the pitch gauge and the mounting plate.

blade into the adaptor. The adaptor must be placed close to the helicopter body (around 1/3 of the rotor
length) to obtain an accurate measurement.

12. DISPOSAL

General

In order to preserve, protect and improve the quality of environment, protect human health and
utilise natural resources prudently and rationally, the user should return unserviceable product
to relevant facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not
as municipal waste.

Batteries / rechargeable batteries

The user is legally obliged (battery regulation) to return used batteries and rechargeable
batteries. Disposing used batteries in the household waste is prohibited! Batteries/
rechargeable batteries containing hazardous substances are marked with the crossed-out
wheeled bin. The symbol indicates that the product is forbidden to be disposed via the domestic
refuse. The chemical symbols for the respective hazardous substances are Cd = Cadmium,
Hg = Mercury, Pb = Lead.
You can return used batteries/ rechargeable batteries free of charge to any collecting point of your
local authority, our stores or where batteries/ rechargeable batteries are sold.

Consequently you comply with your legal obligations and contribute to environmental protection!

13. TECHNICAL DATA

Power supply: 2 x 3 V battery type CR2032
Power consumption: max. 0.5 W
Operating temperature: 0 to +40 ºC
Dimensions (W x H x D): 64 x 42 x 17 mm
Weight: 41 g

15

INHALTSVERZEICHNIS

Seite

1. Einleitung ................................................................................................................................................. 17

2. Bestimmungsgemäße Verwendung ........................................................................................................ 18

3. Lieferumfang ............................................................................................................................................ 18

4. Sicherheitshinweise ................................................................................................................................. 18

5. Bedienelemente ....................................................................................................................................... 20

6. Batterien einlegen / wechseln .................................................................................................................. 20

7. Vorbereitung ............................................................................................................................................ 21

8. Einfacher Betrieb ..................................................................................................................................... 24

9. Prolfunktion ............................................................................................................................................ 25

10. Einstellen des Bezugswerts ................................................................................................................... 26

11. Starten der Messung ............................................................................................................................. 28

12. Entsorgung ............................................................................................................................................ 29

13. Technische Daten .................................................................................................................................. 30

16

1. EINLEITUNG

Sehr geehrter Kunde, sehr geehrte Kundin,

vielen Dank für den Erwerb dieses RC Logger®-Produkts, mit dem Sie eine hervorragende Wahl getroffen
haben. Sie sind nun Besitzer eines hochwertigen Geräts mit einem Namen, der für außergewöhnliche
Produkte bürgt.

Das Produkt entspricht den aktuellen nationalen und europäischen Vorschriften und Normen. Um
den ursprünglichen Zustand des Produkts zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender die in dieser Bedienungsanleitung enthaltenen Anweisungen beachten! Die
Bedienungsanleitung gilt für dieses Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und zur
Bedienung. Berücksichtigen Sie diese Hinweise auch bei der Weitergabe des Produkts an Dritte.

Bewahren Sie die Bedienungsanleitung für zukünftiges Nachschlagen auf!

Sämtliche genannten Firmennamen und Produktbezeichnungen sind Markenzeichen ihrer jeweiligen
Eigentümer. Alle Rechte vorbehalten.

Wir wünschen Ihnen viel Freude mit Ihrem neuen RC Logger®-Produkt!

17

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Pitch-Einstelllehre wurde für den Einsatz in RC-Helikoptern entwickelt und dient zum Messen der
Anstellwerte des Hauptrotorblatts. Die Pitch-Einstelllehre wird mit zwei CR2032-Knopfzellenbatterien
betrieben. Ausschließlich in trockenen Innenräumen zu verwenden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Gerät entspricht dem Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden
Bedingungen: (1) Das Gerät darf keine gefährlichen Interferenzen verursachen. (2) Dieses Gerät muss
empfangene Interferenzen aufnehmen, selbst wenn diese zu Betriebsstörungen führen könnten.

3. LIEFERUMFANG

> Digitale Pitchlehre 2 Lite
> Halterungsadapter für Hauptrotorblatt
> Gummischutz
> 2 x Knopfzelle (Typ CR2032)
> Bedienungsanleitung

4. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

Personen / Produkt

> Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
> Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem

gefährlichen Spielzeug werden.

> Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,

hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
> Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
> Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen

Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das

Produkt:

- sichtbare Schäden aufweist,

18

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

> Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer

Höhe wird es beschädigt.

> Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das

Produkt angeschlossen wird.

> Das Produkt funktioniert bei starker elektromagnetischer Interferenz möglicherweise nicht. Halten

Sie sich von Quellen elektromagnetischer Interferenz fern und führen Sie nach ggf. aufgetretenen

Problemen einen Neustart des Produkts durch.

Batterien

> Achten Sie beim Einlegen der Batterien auf die richtige Polung.
> Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen

durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Akkus können bei Hautkontakt

Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Akkus sollten Sie daher

Schutzhandschuhe tragen.

> Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei

herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

> Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen

Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.

> Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins

Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht Explosionsgefahr!

Sonstiges

> Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den

Anschluss des Produktes haben.

> Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.

einer Fachwerkstatt durchführen.

> Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden

Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

19

5. BEDIENELEMENTE

1 2 3 4 5 6

7

8

9

10

12

7. Ein/Aus-Taste

8. „Hold“/ -Taste [Halten]

9. „Zero“/ -Taste [Null]

10. „Set“-Taste [Einstellen]

11. „Pitch/Roll“ (Nick/Rollen)

12. Batteriefach

Digital Pitch Gauge

11

2

1. Nummer des Prols

2. Nick-/Rollwinkel

3. Aktueller Modus

4. Niedrige Batteriestandsanzeige

5. Absolute/relative Anzeige

6. Halten-Anzeige

Hold

Zero

Set

6. BATTERIEN EINLEGEN / WECHSELN

Die Anzeige für niedrigen Batteriestand (4) leuchtet auf, wenn der Batteriestand niedrig ist. Ersetzen Sie die
Batterien durch Batterien des gleichen Typs.

1. Öffnen Sie das Batteriefach durch Entfernen der zwei Schrauben auf der Rückseite der Pitch­Einstelllehre. Verwenden Sie hierzu einen Kreuzschlitzschraubendreher.

2. Entfernen Sie die Batteriefachabdeckung und öffnen Sie das Batteriefach.

3. Legen Sie zwei CR2032 Batterien ein bzw. tauschen Sie die beiden Batterien aus. Achten Sie dabei auf
die korrekte Polung: Der Pluspol muss nach oben zeigen.

4. Schließen Sie das Batteriefach wieder und xieren Sie es mit den beiden Schrauben.

20

7. VORBEREITUNG

Grundeinstellung des Rotorkopfs

Bevor Sie mit dem Testen beginnen können, müssen Sie zunächst die Verbindungsstreben und die
Servohebel gemäß den Anweisungen des Herstellers montieren. Dadurch wird die Voreinstellung
der Neigungswinkel der Rotorblätter ermöglicht. Die genauen Einstellungen für die Anstellwerte der
Hauptrotorblätter, welche für den Flugbetrieb vorgenommen werden müssen, sind ebenfalls in der
Bedienungsanleitung zum jeweiligen Helikoptermodell enthalten.

Ein- und Ausschalten der Pitch-Einstelllehre

1. Entfernen Sie die Plastikfolie an den Batterien (nur bei erstmaliger Verwendung).

2. Drücken Sie zum Einschalten der Pitch-Einstelllehre die Ein/Aus-Taste (7).

3. Drücken Sie die Ein/Aus-Taste (7) erneut, um die Pitch-Einstelllehre auszuschalten.

Kalibrieren der Pitch-Einstelllehre

Kalibrieren Sie zur Leistungsoptimierung die Pitch-Einstelllehre jedes Mal, nachdem die Batterien
ausgetauscht wurden bzw. wann immer Sie dies für erforderlich halten.

1. Lösen Sie die Pitch-Einstelllehre von der Befestigungsplatte.

2. Schalten Sie die Pitch-Einstelllehre ein. Standardmäßig bendet sie sich im Messmodus.

3. Drücken und halten Sie die „Set“-Taste (10) drei Sekunden lang.

4. Wählen Sie mithilfe der „Hold“/ -Taste (8) und der „Zero“/ -Taste (9) im Anzeigefeld für die Nummer

des Prols die Option „PC“ aus.

5. Drücken Sie zur Bestätigung die „Set“-Taste (10).

6. Das Display wird „--01--” anzeigen, was bedeutet, dass die Pitch-Einstelllehre sich nun in
Kalibrierungsschritt 1 bendet.

7. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

Beachten Sie die Ausrichtung des Bildes, wenn Sie die Kalibrierung vornehmen.

21

8. Im Display wird „--02--“ angezeigt. Dies bedeutet, dass sich die Pitch-Einstelllehre nun in

Kalibrierungsschritt 2 bendet.

9. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

10. Im Display wird „--03--“ angezeigt. Dies bedeutet, dass sich die Pitch-Einstelllehre nun in

Kalibrierungsschritt 3 bendet.

11. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

12. Im Display wird „--04--“ angezeigt. Dies bedeutet, dass sich die Pitch-Einstelllehre nun in

Kalibrierungsschritt 4 bendet.

13. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

22

14. Im Display wird „--05--“ angezeigt. Dies bedeutet, dass sich die Pitch-Einstelllehre nun in

Kalibrierungsschritt 5 bendet.

15. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

16. Im Display wird „--06--“ angezeigt. Dies bedeutet, dass sich die Pitch-Einstelllehre nun in

Kalibrierungsschritt 6 bendet.

17. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

18. Im Display wird „--07--“ angezeigt. Dies bedeutet, dass sich die Pitch-Einstelllehre nun in

Kalibrierungsschritt 7 bendet.

19. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

20. Im Display wird „--08--“ angezeigt. Dies bedeutet, dass sich die Pitch-Einstelllehre nun in

Kalibrierungsschritt 8 bendet.

21. Platzieren Sie die Pitch-Einstelllehre wie unten abgebildet waagrecht auf dem Boden oder einer

anderen waagrechten Oberäche.

23

22. Die Kalibrierung ist abgeschlossen.

8. EINFACHER BETRIEB

Befestigen der Pitch-Einstelllehre

Es gibt drei Möglichkeiten zur Befestigung der Pitch-Einstelllehre am RC-Helikopter.

Adapter Mithilfe der beiden Magnete auf der Rückseite kann die Pitch-Einstelllehre an den

Magnet Mithilfe des Magneten an der Oberseite kann die Pitch-Einstelllehre an Schrauben

Gewindeeinsatz Mithilfe des Gewindeeinsatzes an der Oberseite kann die Pitch-Einstelllehre an

Ablesen der Messwerte

Die digitale Pitch-Einstelllehre 2 zeigt den Neigungswinkel in zwei Achse an: Nick- und Rollwinkel.

Der Neigungswinkel wird im Display unter Nick-/Rollwinkel angezeigt (2).

Schutz der Pitch-Einstelllehre

Bringen Sie den Gummischutz rund um die Pitch-Einstelllehre herum an, um sie vor Stößen zu schützen.
Wenn der Gummischutz verwendet wird, können der Magnet und der Gewindeeinsatz an der Oberseite
nicht genutzt werden.

im Lieferumfang enthaltenen Adapter für das Hauptrotorblatt befestigt werden.
Befestigen Sie den Adapter am entsprechenden Bauteil des RC-Helikopters.

oder anderen Metallächen am RC-Helikopter befestigt werden.

einer Schraube am RC-Helikopter befestigt werden.

Nickwinkel Rollwinkel

24

9. PROFILFUNKTION

Zum Speichern von Prolwerten stehen vier Speicherplätze für Prole zur Verfügung. Jedes Prol besteht

aus drei Sätzen gewünschter Werte für Nick- und/oder Rollwinkel.
z. B.

Prol 1:

Modus 1 11º –
Modus 2 – 5º
Modus 3 0º 0º

Modus

Modus 1 Messung des Hauptrotorblatts, nur Wert des Nickwinkels
Modus 2 Nur Rollwert.
Modus 3 Nick- und Rollwerte.

Nick-/Rollwert und Alarmfunktion

Wenn ein voreingestelltes Prol verwendet wird und der Nick- und/oder Rollmesswert der Pitch-Einstelllehre

in einem Bereich von ±0,5° um den jeweiligen Zielwert liegt, erzeugt die Pitch-Einstelllehre einen Piepton,
und das Wort „pitch“ und/oder „roll“ blinkt in der Anzeige. Wenn der Nick- und/oder Rollmesswert der Pitch­Einstelllehre exakt dem jeweiligen Zielwert entspricht, erzeugt die Pitch-Einstelllehre einen doppelten
Piepton, und das Wort „pitch“ und/oder „roll“ blinkt zweimal in der Anzeige.

Einrichten eines Prols

1. Schalten Sie die Pitch-Einstelllehre ein. Standardmäßig bendet sie sich im Messmodus.

2. Drücken und halten Sie die „Set“-Taste (10) etwa 1,5 Sekunden lang, um zum Proleinstellmodus zu
wechseln.

3. Wählen Sie mithilfe der „Hold“/ -Taste (8) und der „Zero“/ -Taste (9) einen der Prolspeicherplätze

zwischen P1 und P4 aus (Prol 1 bis Prol 4). Drücken Sie die „Set“-Taste (10), um Ihre Auswahl zu

bestätigen.

4. Wählen Sie mithilfe der „Hold“/ -Taste (8) und der „Zero“/ -Taste (9) den Modus des Prols (1 bis 3),
den Sie bearbeiten möchten. Drücken Sie zur Bestätigung die „Set“-Taste (10).

5. Geben Sie den gewünschten Wert für Nick- und/oder Rollwinkel ein. Sie können eine der folgenden
Methoden verwenden, um den Wert bzw. die Werte einzugeben:

- Der Nick-/Rollwert blinkt. Drücken Sie die „Hold“/ -Taste (8) oder die „Zero“/ -Taste (9), um den
Wert zu erhöhen bzw. zu verringern. Bei einem kurzen Tastendruck wird der Wert jeweils um 0,1°
erhöht oder verringert. Sie können die Taste auch gedrückt halten, um den Wert schnell zu erhöhen
oder zu verringern. Drücken Sie zur Bestätigung die „Set“-Taste. Um die Einstellungen für Modus 3
vorzunehmen, müssen Sie zuerst den Nickwert und anschließend den Rollwert festlegen.

Nickwinkel Rollwinkel

25

- Die Pitch-Einstelllehre kann den gegenwärtigen Nick- und Rollwinkel erfassen und als
entsprechenden Zielwert festlegen. Drücken und halten Sie die „Hold“/ -Taste (8) und die „Zero“/

-Taste (9), bis ein Piepton ertönt. Der Piepton ertönt drei Mal hintereinander (Countdown).

Anschließend wird der Bezugswert gespeichert.

6. Nachdem die Einstellung vorgenommen wurde, kehrt die Pitch-Einstelllehre zum Messmodus zurück.

Verwenden der Prole

1. Drücken Sie im Messmodus die „Set“-Taste (10), um zwischen den verschiedenen Prolen zu wechseln. Die
Nummer des Prols (1) gibt an, welches Prol Sie gegenwärtig verwenden. Der aktuelle Modus wird unter (3)

angezeigt. Unter Nick-/Rollwinkel (2) wird kurz der Zielwert für Nick- und/oder Rollwinkel angezeigt.

2. Halten Sie bei dem gewünschten Prol an, warten Sie einen Moment, und die Messung beginnt. Die
Alarmfunktion benachrichtigt Sie, wenn der Nick- und/oder Rollwinkel innerhalb des Zielbereichs liegt.

Einzelnen Prolmodus löschen

1. Befolgen Sie Schritt 1 bis 4 in „Einrichtung eines Prols“ und wählen Sie den Modus aus, der gelöscht
werden soll.

2. Halten Sie die „Set“-Taste gedrückt, bis ein Piepton zu hören ist.

3. Der ausgewählte Modus wird gelöscht und die Pitch-Einstelllehre kehrt in den Messmodus zurück.

10. EINSTELLEN DES BEZUGSWERTS

Nach dem Einschalten bendet sich die Pitch-Einstelllehre im absoluten Messmodus. In diesem Modus

wird die Erdgleiche als Nullpunkt verwendet. Im absoluten Messmodus erscheint in der absoluten/relativen
Anzeige (5) der Wert „ABS“ (absolut). Da die verschiedenen RC-Helikopter unterschiedliche Vertikalachsen
aufweisen, müssen Sie vor sämtlichen Messungen die Hauptwelle oder den Motor als Bezugshorizont
festlegen, um die Genauigkeit der Messung sicherzustellen. Wenn ein Bezugswert festgelegt wurde,
erscheint in der absoluten/relativen Anzeige (5) der Wert „REL“ (relativ).

Obwohl die Pitch-Einstelllehre auch über Kopf verwendet werden kann, muss die Ausrichtung
der Pitch-Einstelllehre während des gesamten Messvorgangs gleich bleiben. Wenn Sie also den
Bezugswert festlegen, während die Pitch-Einstelllehre kopfüber befestigt ist, müssen Sie auch die
Messungen mit dieser Ausrichtung vornehmen, um die Genauigkeit der Messwerte sicherzustellen.
Legen Sie vor jeder Messung den Nullwert der Pitch-Einstelllehre fest. Behalten Sie die
Ausrichtung der Pitch-Einstelllehre unbedingt für die Messung bei. Wenn Sie in einer neuen
Ausrichtung eine Messung vornehmen wollen (z.B. Messung des Heckrotorblatts nach der
Messung des Hauptrotorblatts), legen Sie den Nullwert in der neuen Ausrichtung fest.

26

Messung

Referenzwert auf null setzen

X

Festlegen der Hauptwelle als Bezug

1. Platzieren Sie den RC-Helikopter auf einer stabilen waagrechten Fläche.

2. Falls die Welle durch eine gewölbte Abdeckung geschützt ist, entfernen Sie diese Abdeckung.
Befestigen Sie die Pitch-Einstelllehre mithilfe des Magneten am oberen Ende an der Hauptwelle, oder
platzieren Sie die Pitch-Einstelllehre auf der Hauptwelle.

3. Drücken Sie die „Zero“-Taste (9), um den Bezugswert sofort festzulegen. Wenn Sie vermeiden
möchten, dass die Messgenauigkeit durch die Erschütterung beim Drücken der Taste beeinträchtigt
wird, können Sie die Funktion für das verzögerte Festlegen des Nullwerts verwenden. Drücken und
halten Sie die „Zero“-Taste (9) etwa 1,5 Sekunden lang. Es ertönt ein dreimaliger Piepton (Countdown).
Anschließend wird der Bezugswert gespeichert.

4. Drücken Sie erneut die „Zero“-Taste (9), um zum absoluten Messmodus zurückzukehren.

27

Einstellen des Motors als Bezugswert

1. Platzieren Sie den RC-Helikopter auf einer stabilen waagrechten Fläche.

2. Platzieren Sie die Pitch-Einstelllehre auf dem Motor, oder befestigen Sie sie mithilfe des Magneten an
der Oberseite am Motor.

3. Drücken Sie die „Zero“-Taste (9), um den Bezugswert sofort festzulegen. Wenn Sie vermeiden
möchten, dass die Messgenauigkeit durch die Erschütterung beim Drücken der Taste beeinträchtigt
wird, können Sie die Funktion für das verzögerte Festlegen des Nullwerts verwenden. Drücken und
halten Sie die „Zero“-Taste (9) etwa 1,5 Sekunden lang. Es ertönt ein dreimaliger Piepton (Countdown).
Anschließend wird der Bezugswert gespeichert.

4. Drücken Sie erneut die „Zero“-Taste (9), um zum absoluten Messmodus zurückzukehren.

11. STARTEN DER MESSUNG

Schließen Sie den Motor während des Messvorgangs nicht an.

Messen des Hauptrotorblatts

1. Drehen Sie die Hauptrotorblätter, bis diese parallel zu Rumpf und Heck liegen. Beide Hauptrotorblätter

28

> Beachten Sie die Drehrichtung des Rotors, wenn Sie den Winkel messen.
> Die Pitch-Einstelllehre ist für eine Drehbewegung des Rotors im Uhrzeigersinn

ausgelegt. Dreht der Rotor im Uhrzeigersinn, wird ein positiver Messwert angezeigt,
wenn das Hauptrotorblatt in einem positiven Anstellwinkel angebracht ist. Ein
negativer Messwert wird angezeigt, wenn das Hauptrotorblatt in einem negativen
Anstellwinkel angebracht ist. Dreht der Rotor entgegen dem Uhrzeigersinn, ist das
Vorzeichen des Messwerts umzukehren.

müssen in einem Winkel von exakt 180° aufeinander ausgerichtet sein.

2. Platzieren Sie die Pitch-Einstelllehre auf dem Befestigungsadapter für das Hauptrotorblatt. Die Position

der Pitch-Einstelllehre wird durch die Magnete auf der Pitch-Einstelllehre und der Befestigungsplatte xiert.

3. Ziehen Sie den Befestigungsadapter für das Hauptrotorblatt so weit ab, dass Sie das Hauptrotorblatt
problemlos im Adapter platzieren können. Um exakte Messergebnisse zu erhalten, muss der Adapter
nah am Rumpf des Helikopters platziert werden (bei etwa 1 Drittel der Rotorlänge).

4. Lesen Sie nun den Messwert für den Nickwinkel ab, oder verwenden Sie ein voreingestelltes Prol (Modus 1).

5. Stellen Sie das Hauptrotorblatt ein, um den gewünschten Winkel zu erhalten.

12. ENTSORGUNG

Allgemein

Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an
einer Sammelstelle für Elektronikschrott abgegeben werden muss.

Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien und Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die
auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Somit werden Sie Ihren gesetzlichen Pichten gerecht und tragen zum Umweltschutz bei!

29

13. TECHNISCHE DATEN

Betriebsspannung: 2 x 3 V Batterie Typ CR2032
Leistungsaufnahme: max. 0,5 W
Betriebstemperatur: 0 bis +40 ºC
Abmessungen (B x H x T): 64 x 42 x 17 mm
Gewicht: 41 g

30

31

Legal notice

These operating instructions are published by CEI Conrad Electronic International (HK) Limited,

28th Floor & 2903-9, Pacic Plaza, 418 Des Voeux Road West, Hong Kong.
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in

electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

The operating instructions reect the current technical specications at time of print. We reserve the right to change the
technical or physical specications.

© 2012 by CEI Conrad Electronic International (HK) Limited

Impressum

Diese Bedienungsanleitung ist eine Publikation der CEI Conrad Electronic International (HK) Limited,

28th Floor & 2903-9, Pacic Plaza, 418 Des Voeux Road West, Hong Kong.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die

Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung
vorbehalten.

© 2012 by CEI Conrad Electronic International (HK) Limited

32
