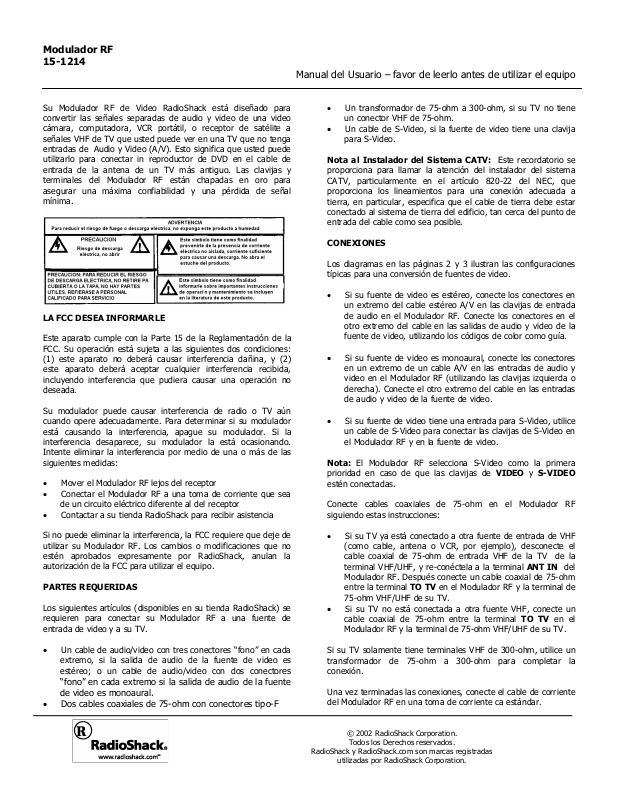

Modulador RF
15-1214

Manual del Usuario – favor de leerlo antes de utilizar el equipo

Su Modulador RF de Video RadioShack está diseñado para
convertir las señales separadas de audio y video de una video
cámara, computadora, VCR portátil, o receptor de satélite a
señales VHF de TV que usted puede ver en una TV que no tenga
entradas de Audio y Video (A/V). Esto significa que usted puede
utilizarlo para conectar in reproductor de DVD en el cable de
entrada de la antena de un TV más antiguo. Las clavijas y
terminales del Modulador RF están chapadas en oro para
asegurar una máxima confiabilidad y una pérdida de señal
mínima.

LA FCC DESEA INFORMARLE

Este aparato cumple con la Parte 15 de la Reglamentación de la
FCC. Su operación está sujeta a las siguientes dos condiciones:
(1) este aparato no deberá causar interferencia dañina, y (2)
este aparato deberá aceptar cualquier interferencia recibida,
incluyendo interferencia que pudiera causar una operación no
deseada.

Su modulador puede causar interferencia de radio o TV aún
cuando opere adecuadamente. Para determinar si su modulador
está causando la interferencia, apague su modulador. Si la
interferencia desaparece, su modulador la está ocasionando.
Intente eliminar la interferencia por medio de una o más de las
siguientes medidas:

• Mover el Modulador RF lejos del receptor

• Conectar el Modulador RF a una toma de corriente que sea

de un circuito eléctrico diferente al del receptor

• Contactar a su tienda RadioShack para recibir asistencia

Si no puede eliminar la interferencia, la FCC requiere que deje de
utilizar su Modulador RF. Los cambios o modificaciones que no
estén aprobados expresamente por RadioShack, anulan la
autorización de la FCC para utilizar el equipo.

PARTES REQUERIDAS

Los siguientes artículos (disponibles en su tienda RadioShack) se
requieren para conectar su Modulador RF a una fuente de
entrada de video y a su TV.

• Un cable de audio/video con tres conectores “fono” en cada

extremo, si la salida de audio de la fuente de video es
estéreo; o un cable de audio/video con dos conector

es
“fono” en cada extremo si la salida de audio de la fuente
de video es monoaural.

• Dos cables coaxiales de 75-ohm con conectores tipo-F

• Un transformador de 75-ohm a 300-ohm, si su TV no tiene

un conector VHF de 75-ohm.

• Un cable de S-Video, si la fuente de video tiene una clavija

para S-Video.

Nota al Instalador del Sistema CATV: Este recordatorio se
proporciona para llamar la atención del instalador del sistema
CATV, particularmente en el artículo 820-22 del NEC, que
proporciona los lineamientos para una conexión adecuada a
tierra, en particular, especifica que el cable de tierra debe estar
conectado al sistema de tierra del edificio, tan cerca del punto de
entrada del cable como sea posible.

CONEXIONES

Los diagramas en las páginas 2 y 3 ilustran las configuraciones
típicas para una conversión de fuentes de video.

• Si su fuente de video es estéreo, conecte los conectores en
un extremo del cable estéreo A/V en las clavijas de entrada
de audio en el Modulador RF. Conecte los conectores en el
otro extremo del cable en las salidas de audio y video de la
fuente de video, utilizando los códigos de color como guía.

• Si su fuente de video es monoaural, conecte los conectores

en un extremo de un cable A/V en las entradas de audio y
video en el Modulador RF (utilizando las clavijas izquierda o
derecha). Conecte el otro extremo del cable en las entradas
de audio y video de la fuente de video.

•

Si su fuente de video tiene una entrada para S-Video, utilice
un cable de S-Video para conectar las clavijas de S-Video en
el Modulador RF y en la fuente de video.

Nota: El Modulador RF selecciona S-Video como la primera
prioridad en caso de que las clavijas de VIDEO y S-VIDEO
estén conectadas.

Conecte cables coaxiales de 75-ohm en el Modulador RF
siguiendo estas instrucciones:

• Si su TV ya está conectado a otra fuente de entrada de VHF
(como cable, antena o VCR, por ejemplo), desconecte el
cable coaxial de 75-ohm de entrada VHF de la TV de la
terminal VHF/UHF, y re-conéctela a la terminal ANT IN del
Modulador RF. Después conecte un cable coaxial de 75-ohm
entre la terminal TO TV en el Modulador RF y la terminal de
75-ohm VHF/UHF de su TV.

• Si su TV no está conectada a otra fuente VHF, conecte un

cable coaxial de 75-ohm entre la terminal TO TV en el
Modulador RF y la terminal de 75-ohm VHF/UHF de su TV.

Si su TV solamente tiene terminales VHF de 300-ohm, utilice un
transformador de 75-ohm a 300-ohm para completar la
conexión.

Una vez terminadas las conexiones, conecte el cable de corriente
del Modulador RF en una toma de corriente ca estándar.

RadioShack y RadioShack.com son marcas registradas

© 2002 RadioShack Corporation.

Todos los Derechos reservados.

utilizadas por RadioShack Corporation.

Agregando una fuente de video a la señal:

Agregando dos fuentes de video a la señal:
