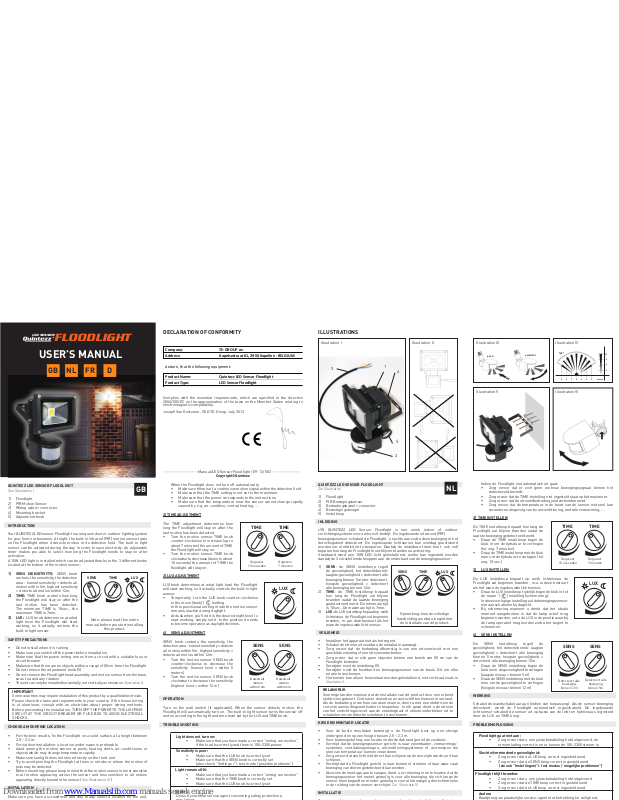

Page 1

QUINTEZZ LED SENSOR F LOODLIGHT

See Illustration I

1) Floodlight

2) PIR Motion Sensor

3) Wiring cable + connector

4) Mounting bracket

5) Adjustment knob

INTRODUCTION

Your QUINTEZZ LED sensor Floodlight is a unique indoor or outdoor lighting system for your home or business. At night, the built-in infrared (PIR) motion sensor turns on the Floodlight when it detects motion in its detection ﬁeld. The built-in light sensor can be activated during the day in order to save electricity. An adjustable timer makes you able to select how long the Floodlight needs to stay on after activation. A 10W LED light is installed which can be adjusted thanks to the 3 different knobs located at the bottom of the motion sensor:

1) SENS (SENSITIVITY): SENS knob

controls the sensitivity, the detection area : lowest sensitivity = detects all motion within 5m, highest sensitivity = detects all motion within 12m.

2) TIME: TIME knob controls how long

the Floodlight will stay on after the last motion has been detected. The minimum TIME is 10sec., the maximum TIME is 7min.

3) LUX: LUX knob determines at what

light level the Floodlight will start working, so it actually controls the built-in light sensor.

SAFETY PRECAUTIONS

• Do not install when it is raining

• Make sure you switch off the power before installation

• Make sure that the power wiring comes from a circuit with a suitable fuse or circuit breaker

• Make sure that there are no objects within a range of 80 cm from the Floodlight

• Do not remove the adjustment knob (5)

• Do not remove the Floodlight head assembly and motion sensor from the base, so as to avoid any rotation

•

The unit can only be installed horizontally, not vertically as shown on illustration II.

IMPORTANT

Some countries may require installation of this product by a qualiﬁed electrician. Please check the laws and requirements in your country. If the house wiring is of aluminum, consult with an electrician about proper wiring methods. Before proceeding the installation, TURN OFF THE POWER TO THE LIGHTING CIRCUIT AT THE CIRCUIT BREAKER OR FUSE BOX TO AVOID ELECTRICAL SHOCKS.

CHOOSE A MOUNTING LOCATION

• For the best results, ﬁx the Floodlight on a solid surface at a height between

2.0 ~ 2.3 m.

• For outdoor installation: a location under eaves is preferable

• Avoid aiming the motion sensor at pools, heating vents, air conditioners or objects which may change temperature rapidly

• Make sure sunlight does not shine directly on the front unit

• Try to avoid pointing the Floodlight at trees or shrubs or where the motion of pets may be detected

• Before mounting, please keep in mind that the motion sensor is most sensitive to all motion appearing across the sensor and less sensitive to all motion appearing directly towards the sensor (See Illustration III.)

INSTALLATION

Make sure you have a screwdriver and drill ready. Select a location for the unit,

When the Floodlight does not turn off automatically:

• Make sure there isn’t a continuous motion signal within the detection ﬁeld

• Make sure that the TIME setting is not set to the maximum

• Make sure that the power corresponds to the instructions

• Make sure that the temperature near the sensor cannot change rapidly caused by e.g. air condition, central heating, …

2) TIME ADJUSTMENT

The TIME adjustment determines how long the Floodlight will stay on after the last motion has been detected.

• Turn the motion sensor TIME knob counter-clockwise to increase (up to about 7 minutes) the amount of TIME the Floodlight will stay on.

• Turn the motion sensor TIME knob clockwise to decrease (down to about 10 seconds) the amount of TIME the ﬂoodlight will stay on.

3) LUX ADJUSTMENT

LUX knob determines at what light level the Floodlight will start working, so it actually controls the built-in light sensor.

• Temporarily turn the LUX knob counter-clockwise to the moon (dusk) ( )setting

In this provisional setting mode the motion sensor

remains inactive during daylight.

• At dusk when you ﬁnd it is the desired night level to start working, simply set it to the position it needs to become operative as daylight declines.

4) SENS ADJUSTMENT

SENS knob controls the sensitivity, the detection area : lowest sensitivity = detects all motion within 5m, highest sensitivity = detects all motion within 12m.

• Turn the motion sensor SENS knob counter-clockwise to decrease the sensitivity (lowest level = within 5 meters)

• Turn the motion sensor SENS knob clockwise to decrease the sensitivity (highest level = within 12 m)

OPERATION

Turn on the wall switch (if applicable). When the sensor detects motion, the Floodlight will automatically turn on. The built-in light sensor turns the sensor off and on according to the light and time level set by the LUX and TIME knob.

TROUBLESHOOTING

Light does not turn on:

• Make sure that you have made a correct “wiring connection”, if the load is correctly and there is 100~230V power.

Sensitivity is poor:

• Make sure that the LUX knob is correctly set

• Make sure that the SENS knob is correctly set (also check “Settings / 1. test mode / possible problems”)

Light remains ON:

• Make sure that you have made a correct “wiring connection”

• Make sure that the TIME knob is correctly set

• Make sure that the LUX knob is correctly set

Others

Consult your local service agent concerning safety, protections,

SENS TIME LUX

Note: please read this entire

manual before you start installing

this product.

good

excellent

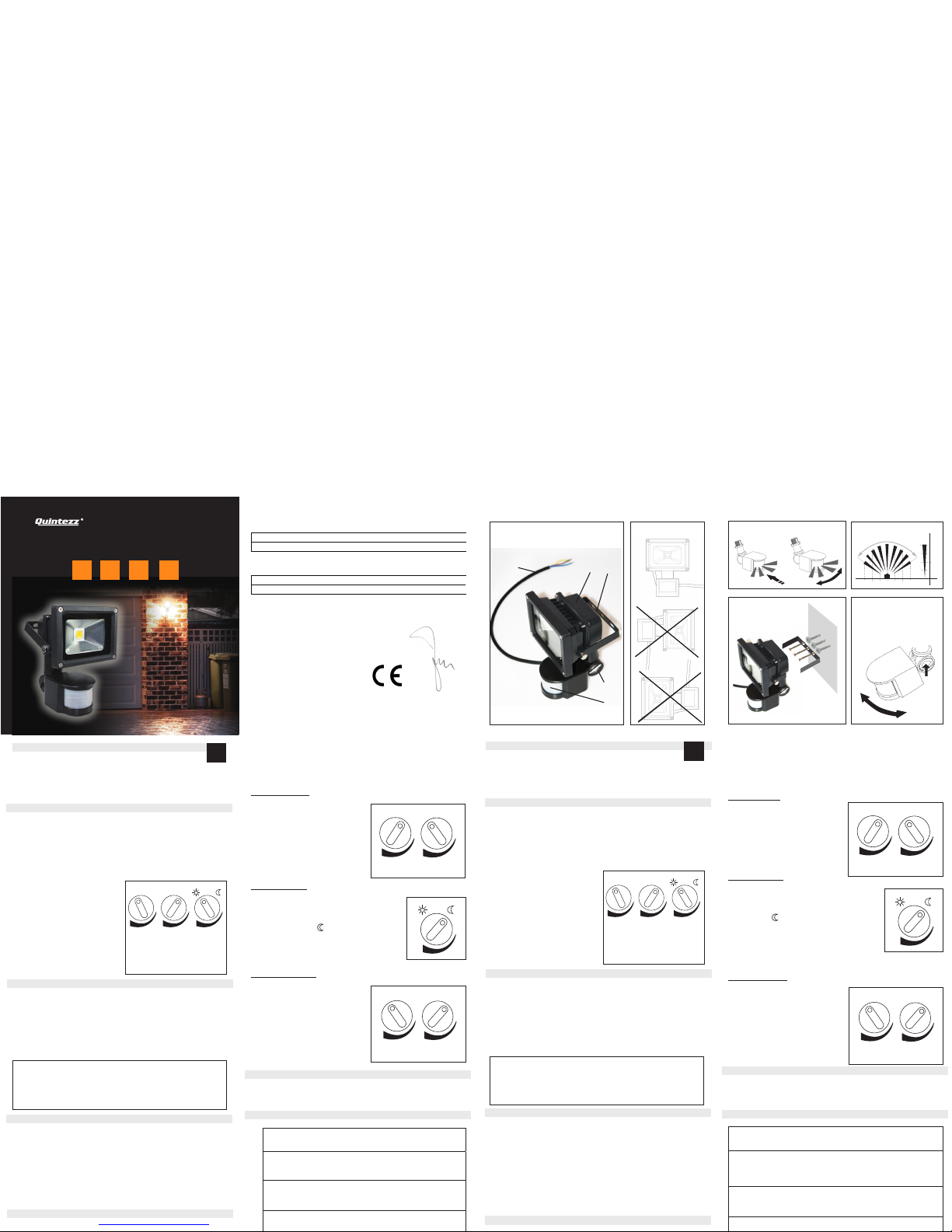

ILLUSTRATIONS

Illustration I

Illustration II

Illustration III

165°

03 369 6 9

meter

Illustration IV

TIME TIME

LUX

SENS

Detects all

motion

within 12m

Detects all

motion

within 5m

Illustration V

Illustration VI

QUINTEZZ LED SENSOR F LOODLIGHT

Zie illustratie I

1) Floodlight

2) PIR Bewegingssensor

3) Bedradingskabel + connector

4) Bevestigingsbeugel

5) Instelknop

INLEIDING

UW QUINTEZZ LED Sensor Floodlight is een uniek indoor of outdoor verlichtingssysteem voor uw huis of bedrijf. De ingebouwde infrarood (PIR) bewegingssensor schakelt de Floodlight ’s nachts aan zodra deze beweging in het detectiegebied detecteert. De ingebouwde lichtsensor kan overdag geactiveerd worden om elektriciteit te besparen. Dankzij de instelbare timer kunt ook zelf bepalen hoe lang de Floodlight moet blijven branden na activering. Standaard werd een 10W LED-licht geïnstalleerd, welke kan ingesteld worden dankzij de 3 verschillende knoppen aan de onderkant van de bewegingssensor:

1) SENS: de SENS instelknop regelt

de gevoeligheid, het detectiebereik: laagste gevoeligheid = detecteert alle beweging binnen 5 meter detecteert, hoogste gevoeligheid = detecteert alle beweging binnen 12m.

2) TIME: de TIME instelknop bepaalt

hoe lang de Floodlight zal blijven branden nadat de laatste beweging gedetecteerd werd. De minimale tijd is 10sec., De maximale tijd is 7min.

LUX: de LUX instelknop bepaalt op welk

lichtniveau de Floodlight zal beginnen branden, m.a.w. deze bestuurt als het ware de ingebouwde lichtsensor

VEILIGHEID

• Installeer het apparaat niet als het regent.

• Schakel de stroom uit voordat u de installatie aanvangt.

• Zorg ervoor dat de bedrading afkomstig is van een stroomcircuit met een geschikte zekering of een stroomonderbreker.

• Zorg ervoor dat er zich geen objecten binnen een bereik van 80 cm van de Floodlight bevinden.

• Verwijder nooit de instelknop (5).

• Verwijder nooit de hoofdunit en bewegingssensor van de basis. Dit om elke rotatie te voorkomen.

• Het toestel kan alleen horizontaal worden geïnstalleerd, niet verticaal zoals in illustratie II.

BELANGRIJK

Sommige landen vereisen dat de installatie van dit product door een erkend elektricien gebeurt. Controleer de wetten en voorschriften hierover in uw land. Als de bedrading in uw huis van aluminium is, dient u met een elektricien de correcte aansluitingsmethoden te bespreken. In elk geval dient u de stroom van het verlichtingscircuit aan de zekeringkast of stroomonderbreker uit te schakelen om elektrische schokken te voorkomen.

KIES EEN MONTAGE-LOCATIE

• Voor de beste resultaten bevestigt u de Floodlight best op een stevige ondergrond en op een hoogte tussen 2,0 ~ 2,3 m.

• Voor buitenopstelling: een locatie onder de dakrand geniet de voorkeur.

• Vermijd dat de bewegingssensor gericht is naar zwembaden, verwarmingssystemen, ventilatieopeningen, airconditioningsystemen of voorwerpen die snel van temperatuur kunnen veranderen.

• Zorg ervoor dat zonlicht niet direct kan schijnen op de voorzijde van de unit kan schijnen.

• Vermijd dat de Floodlight gericht is naar bomen of struiken of daar waar vaak beweging van dieren gedetecteerd kan worden.

• Alvorens de montage aan te vangen, dient u er rekening mee te houden dat de bewegingssensor het meest gevoelig is voor alle beweging die zich langs de sensor heen begeeft en minder gevoelig is voor alle beweging die rechtstreeks in de richting van de sensor verschijnt. Zie illustratie III

INSTALLATIE

Indien de Floodlight niet automatisch uit gaat:

• Zorg ervoor dat er zich geen continue bewegingssignaal binnen het detectieveld bevindt.

• Zorg ervoor dat de TIME-instelling niet ingesteld staat op het maximum.

• Zorg ervoor dat de stroom/bedrading juist verbonden werd.

• Zorg ervoor dat de temperatuur in de buurt van de sensor niet snel kan

veranderen als gevolg van bv. airconditioning, centrale verwarming, ....

2) TIME INSTELLEN

De TIME instelknop bepaalt hoe lang de Floodlight zal blijven branden nadat de laatste beweging gedetecteerd werd.

• Draai de TIME instelknop tegen de klok in om de tijdsduur te verhogen (tot ong. 7 minuten)

• Draai de TIME instelknop met de klok mee om de tijdsduur te verlagen (tot ong. 10 sec.)

3) LUX INSTELLEN

De LUX instelknop bepaalt op welk lichtniveau de Floodlight zal beginnen branden, m.a.w. deze bestuurt als het ware de ingebouwde lichtsensor.

• Draai de LUX instelknop tijdelijk tegen de klok in tot de ‘maan’ ( )instelling (schemering).

In deze voorlopige instelling zal de bewegingssensor

niet aanschakelen bij daglicht.

• Bij schemering wanneer u denkt dat het ideale moment aangebroken is dat de lamp actief mag beginnen worden, zet u de LUX in de positie waarbij de lamp operatief mag worden zodra het begint te schemeren.

4) SENS INSTELLEN

De SENS instelknop regelt de gevoeligheid, het detectiebereik: laagste gevoeligheid = detecteert alle beweging binnen 5 meter, hoogste gevoeligheid = detecteert alle beweging binnen 12m.

• Draai de SENS instelknop tegen de klok in om de gevoeligheid te verlagen (laagste niveau = binnen 5 m)

• Draai de SENS instelknop met de klok mee om de gevoeligheid te verhogen (hoogste niveau= binnen 12 m)

WERKING

Schakel de wandschakelaar aan (indien van toepassing). Als de sensor beweging detecteert, wordt de Floodlight automatisch ingeschakeld. De ingebouwde lichtsensor schakelt de sensor uit op basis van de licht en tijdniveau’s ingesteld door de LUX en TIME knop.

PROBLEEMOPLOSSING

Floodlight gaat niet aan:

• Zorg ervoor dat u een juiste bekabeling hebt uitgevoerd, de stroomlading correct is en er tussen de 100-230V stroom is.

Slechte/verminderde gevoeligheid:

• Zorg ervoor dat de LUX knop correct ingesteld werd

• Zorg ervoor dat de SENS knop correct ingesteld werd (zie ook “Instellingen/ 1. test modus / mogelijke problemen”)(zie ook “Instellingen/ 1. test modus / mogelijke problemen”)

Floodlight blijft branden:

• Zorg ervoor dat u een juiste bekabeling hebt uitgevoerd

• Zorg ervoor dat de TIME knop correct ingesteld werd

• Zorg ervoor dat de LUX knop correct ingesteld werd

Andere

Raadpleeg uw plaatselijke service-agent met betrekking tot veiligheid,

SENS TIME LUX

Opmerking: lees de volledige

handleiding voordat u begint met

de installatie van dit product.

TIME TIME

LUX

SENS

Ongeveer 7 minuten

Ongeveer

10 seconden

Detecteert alle

beweging

binnen 12m

Detecteert alle

beweging binnen 5m

LED SENSOR

FLOODLIGHT

USER’S MANUAL

DFRNLGB

We, the undersigned

Company: TE-GROUP nv

Address: Kapelsestraat 61, 2950 Kapellen - BELGIUM

declare, that the following equipment:

Product Name: Quintezz LED Sensor Floodlight

Product Type: LED Sensor Floodlight

DECLARATION OF CONFORMITY

Complies with the essential requirements, which are speciﬁed in the directive 2004/108/EC on the approximation of the laws on the Member States relating to electromagnetic compatibility.

Joseph Van Oosterum, CEO TE-Group, July 2013

--------------------- Manual/LED Sensor Floodlight / 09-13/ V02 -- --------------

Ongeveer 7 minuten

Ongeveer

10 seconden

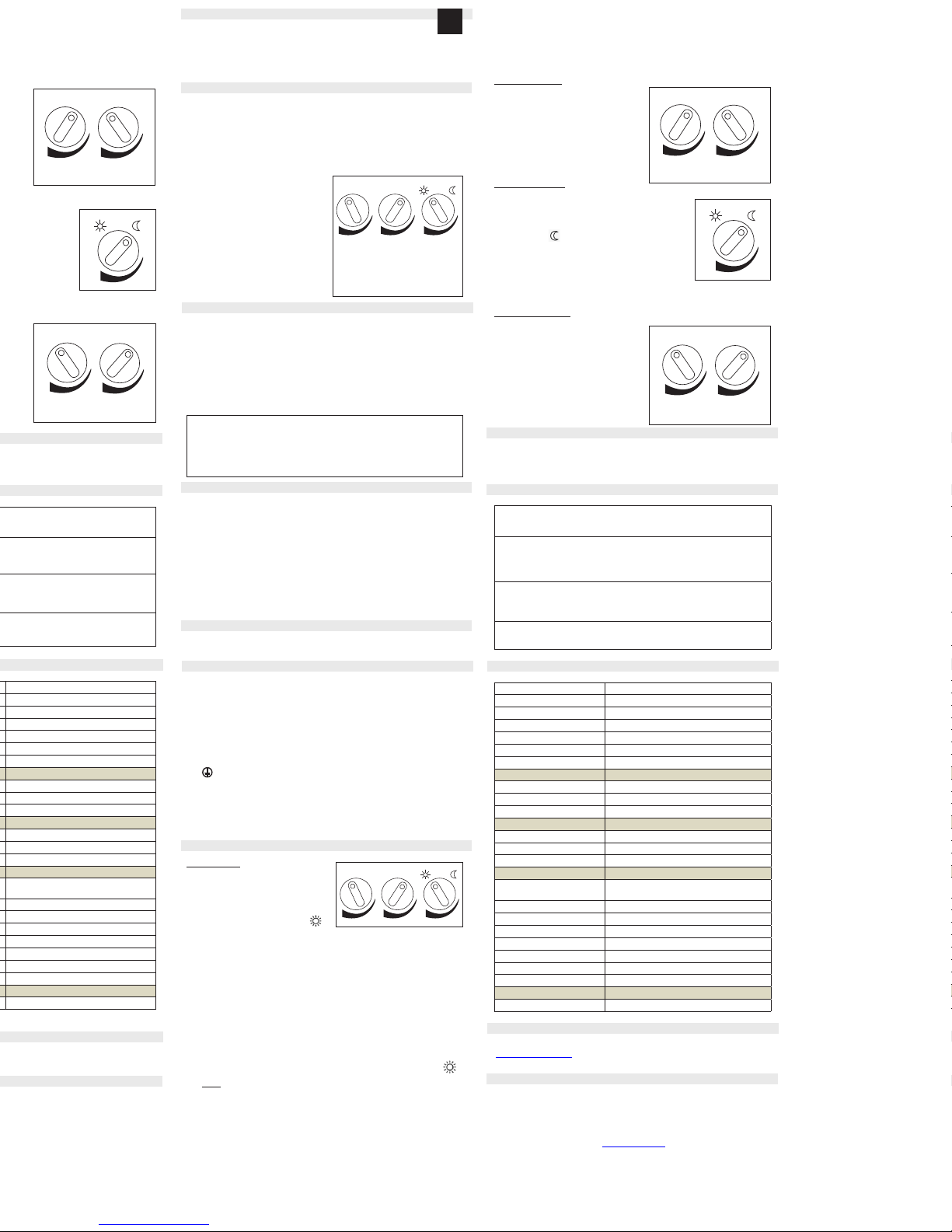

Page 2

<12M at 20° C

Horizontal 330° Vertical 30°

good

excellent

165°

03 369 6 9

meter

TIME TIME

LUX

SENS

Detects all

motion

within 12m

Detects all

motion

within 5m

QUINTEZZ LED SEN SOR FLOODLIGHT

Zie illustratie I

1) Floodlight

2) PIR Bewegingssensor

3) Bedradingskabel + connector

4) Bevestigingsbeugel

5) Instelknop

INLEIDING

1) SENS: de SENS instelknop regelt

de gevoeligheid, het detectiebereik: laagste gevoeligheid = detecteert alle beweging binnen 5 meter detecteert, hoogste gevoeligheid = detecteert alle beweging binnen 12m.

2) TIME: de TIME instelknop bepaalt

hoe lang de Floodlight zal blijven branden nadat de laatste beweging gedetecteerd werd. De minimale tijd is 10sec., De maximale tijd is 7min.

LUX: de LUX instelknop bepaalt op welk

lichtniveau de Floodlight zal beginnen branden, m.a.w. deze bestuurt als het ware de ingebouwde lichtsensor

VEILIGHEID

• Installeer het apparaat niet als het regent.

• Schakel de stroom uit voordat u de installatie aanvangt.

• Zorg ervoor dat de bedrading afkomstig is van een stroomcircuit met een geschikte zekering of een stroomonderbreker.

• Zorg ervoor dat er zich geen objecten binnen een bereik van 80 cm van de Floodlight bevinden.

• Verwijder nooit de instelknop (5).

• Verwijder nooit de hoofdunit en bewegingssensor van de basis. Dit om elke rotatie te voorkomen.

• Het toestel kan alleen horizontaal worden geïnstalleerd, niet verticaal zoals in illustratie II.

BELANGRIJK

KIES EEN MONTAGE-LOCATIE

• Voor de beste resultaten bevestigt u de Floodlight best op een stevige ondergrond en op een hoogte tussen 2,0 ~ 2,3 m.

• Voor buitenopstelling: een locatie onder de dakrand geniet de voorkeur.

• Vermijd dat de bewegingssensor gericht is naar zwembaden, verwarmingssystemen, ventilatieopeningen, airconditioningsystemen of voorwerpen die snel van temperatuur kunnen veranderen.

• Zorg ervoor dat zonlicht niet direct kan schijnen op de voorzijde van de unit kan schijnen.

• Vermijd dat de Floodlight gericht is naar bomen of struiken of daar waar vaak beweging van dieren gedetecteerd kan worden.

INSTALLATIE

Zorg ervoor dat u een schroevendraaier en een boor klaar heeft liggen. Selecteer een locatie voor de unit, gebaseerd op de dekkingsgraad hoeken in illustratie IV.

BEDRADINGSINSTRUCTIES

1) Schakel de stroom uit.

2) Verwijder de bevestigingsbeugel van de Floodlight. Boor de wand en schroef de beugel op de wand met geschikte pluggen en schroeven (niet meegeleverd). Controleer of de beugel stevig gemonteerd staat op de muur. Zie illustratie V.

pmerking: in dit stadium nooit de Floodlight opnieuw aan de beugel bevestigen.

3) Verwijder ongeveer 6-8 mm isolatiegedeelte van de stroomkabel en originele draad (indien nodig). Voor aansluiting checkt u dat de aansluitdoos stevig in zijn oorspronkelijke plaats bevindt.

Verbind de BRUINE draad (fasedraad +) met het klemmenblok met de “L” markering.

Verbind de BLAUWE draad (0 draad) met het klemmenblok met de “N” markering. Verbind de GEEL/GROENE draad (aardedraad) met het klemmenblok met de

markering. (in het geval deze aanwezig is).

5) Bevestig de Floodlight opnieuw aan de beugel en zet de kabel vast aan de muur met behulp van geschikte klemmen (niet inbegrepen). Zorg ervoor dat de kabel de Floodlight niet raakt en dat er voldoende speling is om de Floodlight te kunnen instellen, dit door de metalen behuizing van de Floodlight vast te nemen en de positie te bepalen.

6) Gebruik de instelknop (5) om de beweginssensor in de perfecte positie te roteren/draaien (zie illustratie VI).

INSTELLINGEN

1) TEST MODUS

• - Draai de SENS knop met de klok mee tot de maximuminstelling.

- Draai the TIME knop tegen de klok in tot de minimuminstelling.

Draai the LUX knop met de klok mee tot de maximuminstelling ‘zon’

( ).

• Bij het inschakelen van de stroom, zal de gecontroleerde stroomlading (passief) nog niet werken. Voorverwarming zal 30 seconden duren. Zodra de bewegingssensor beweging detecteert zal de Floodlight beginnen branden. Wanneer de Floodlight stopt met branden, zal deze opnieuw inschakelen zodra de sensor binnen 5 ~ 15 sec beweging detecteert.

•

Laat hierna de Floodlight zichzelf aanschakelen na 5-10 sec. Dit zou nu moeten werken. Zolang er geen beweging gedetecteerd wordt, zal de Floodlight uit blijven.

• Draai de LUX knop tegen de klok in tot de minimuminstelling. Als deze ingesteld werd op minder dan 3 LUX (donker), zal de lichtsensor de lamp niet activeren bij daglicht. Als u het detectievenster door een ondoorzichtig object (bv. een handdoek) bedekt, zal de lamp aanschakelen. Zolang er geen beweging gedetecteerd wordt, zal de lamp uitschakelen binnen 5-15 sec.

• Draai/roteer de bewegingssensor om het gewenste detectieveld te bepalen. Voor een kleiner detectieveld; richt de de sensor naar beneden. Voor een groter detectieveld, richt de sensor naar boven.

Opgelet: bij testen in daglicht, draait u de LUX knop naar de instelling

(ZON), anders zal de Floodlight niet beginnen branden!

Nota:

• Moet worden geïnstalleerd door een elektricien of een ervaren persoon

• Vermijd installatie op objecten die kunnen bewegen / krimpen / uitzetten...

MOGELIJKE PROBLEMEN

Indien de gevoeligheid minder of niet goed is:

• Zorg ervoor dat het detectievenster van de bewegingssensor vrij is van stof

en vuil aangezien deze de gevoeligheid kunnen beïnvloeden.

• Zorg ervoor dat de omgevingstemperatuur niet te hoog is.

• Zorg ervoor dat het te detecteren bewegingssignaal zich binnen het

detectieveld bevindt.

• Zorg ervoor dat de installatiehoogte overeenkomt met de aanbevolen

hoogte (tussen 2,0 ~ 2,3 m).

• Zorg ervoor dat de bewegingssensor juist gemonteerd en georiënteerd

werd om bewegingssignalen te kunnen opvangen.

Indien de Floodlight niet automatisch uit gaat:

• Zorg ervoor dat er zich geen continue bewegingssignaal binnen het detectieveld bevindt.

• Zorg ervoor dat de TIME-instelling niet ingesteld staat op het maximum.

• Zorg ervoor dat de stroom/bedrading juist verbonden werd.

• Zorg ervoor dat de temperatuur in de buurt van de sensor niet snel kan

veranderen als gevolg van bv. airconditioning, centrale verwarming, ....

2) TIME INSTELLEN

De TIME instelknop bepaalt hoe lang de Floodlight zal blijven branden nadat de laatste beweging gedetecteerd werd.

• Draai de TIME instelknop tegen de klok in om de tijdsduur te verhogen (tot ong. 7 minuten)

• Draai de TIME instelknop met de klok mee om de tijdsduur te verlagen (tot ong. 10 sec.)

3) LUX INSTELLEN

De LUX instelknop bepaalt op welk lichtniveau de Floodlight zal beginnen branden, m.a.w. deze bestuurt als het ware de ingebouwde lichtsensor.

• Draai de LUX instelknop tijdelijk tegen de klok in tot de ‘maan’ ( )instelling (schemering).

In deze voorlopige instelling zal de bewegingssensor

niet aanschakelen bij daglicht.

4) SENS INSTELLEN

De SENS instelknop regelt de gevoeligheid, het detectiebereik: laagste gevoeligheid = detecteert alle beweging binnen 5 meter, hoogste gevoeligheid = detecteert alle beweging binnen 12m.

• Draai de SENS instelknop tegen de klok in om de gevoeligheid te verlagen (laagste niveau = binnen 5 m)

• Draai de SENS instelknop met de klok mee om de gevoeligheid te verhogen (hoogste niveau= binnen 12 m)

WERKING

PROBLEEMOPLOSSING

Floodlight gaat niet aan:

• Zorg ervoor dat u een juiste bekabeling hebt uitgevoerd, de stroomlading correct is en er tussen de 100-230V stroom is.

Slechte/verminderde gevoeligheid:

• Zorg ervoor dat de LUX knop correct ingesteld werd

• Zorg ervoor dat de SENS knop correct ingesteld werd (zie ook “Instellingen/ 1. test modus / mogelijke problemen”)(zie ook “Instellingen/ 1. test modus / mogelijke problemen”)

Floodlight blijft branden:

• Zorg ervoor dat u een juiste bekabeling hebt uitgevoerd

• Zorg ervoor dat de TIME knop correct ingesteld werd

• Zorg ervoor dat de LUX knop correct ingesteld werd

Andere

Raadpleeg uw plaatselijke service-agent met betrekking tot veiligheid, bescherming, reglementen, ...

SPECIFICATIES

Detectiemethode Passief infrarood Stroomvereisten 85 ~240 V / 50~60 Hz Verlichtingsbelasting Max. 10W LED Normaal verbruik 0,45 Watt Standby verbruik 0,10 Watt Netsnoer vereisten H05RN-F, 3G, 1.0 mm²

Sensor Stroom

Beschermingsklasse Class I Waterproof IP65

Werking

Temperatuur -20° C to + 40°C

<12M bij 20° C

Sensorinstellingen

Draaibare hoek

Horizontaal 330°

Verticaal 30° Detectiehoek 110° TIME instellingen Van 10 +- 3 sec .tot 7 +- 2 min. LUX instellingen 3-2000 LUX SENS instellingen 5~12 m Montagehoogte 2,0 ~2.3 M, 1.8 tot 2 M muurbevestiging Schakelfuncties SENS, TIME & LUX

Instellingen LED lamp

Draaibare hoek Verticaal 180 °

KLANTENONDERSTEUNING

Voor alle vragen in verband met dit product kunt u contact opnemen met [email protected].

GARANTIE

Copyright © Quintezz. Quintezz® is een gedeponeerd handelsmerk van TE-Group NV. Het merk Quintezz® staat voor producten van superieure kwaliteit en een uitstekende klantenservice. Daarom garandeert Quintezz® dat dit product vrij is van materiaal- en fabricagefouten gedurende een periode van twee (2) jaar na de oorspronkelijke aankoopdatum van het product. De voorwaarden van deze garantie en de omvang van de verantwoordelijkheid van Quintezz® onder deze garantie kunt u downloaden vanaf de website: www.quintezz.com.

SENS TIME LUX

Opmerking: lees de volledige

handleiding voordat u begint met

de installatie van dit product.

TIME TIME

LUX

SENS

SENS TIME LUX

Ongeveer 7 minuten

Ongeveer

10 seconden

Detecteert alle

beweging

binnen 12m

Detecteert alle

beweging binnen 5m

Ongeveer 7 minuten

Ongeveer

10 seconden
