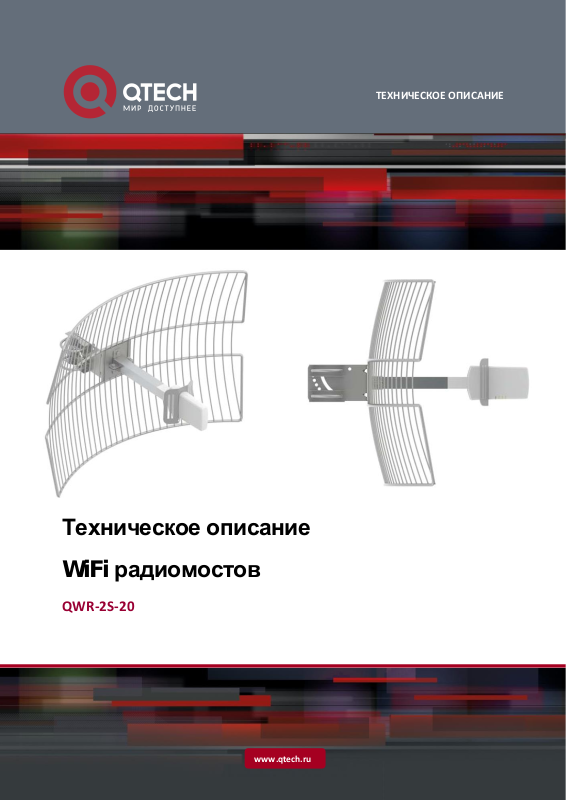

Техническое описание
WiFi радиомостов
QWR-2S-20
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
www.qtech.ru
2
Точка - многоточка
Точка – точка
Точка-точка
(максимальная скорость)
15 км
40 км
7 км
Примеры использования
Точка – многоточка Точка - точка
Рекомендуемые расстояния
www.qtech.ru
3
Радио модуль
Стандарт
IEEE 802.11 b/g/n, iPoll (proprietary)
Метод пространственного кодирования
SISO 1x1
Режимы работы
Точка доступа в режиме «auto WDS», в режиме
«Station», в режиме «Station WDS», точка доступа в
режиме «iPoll», в режиме «iPoll Station», в режиме
«Virtual radios» (VSSID)
Частотный диапазон
2.4 ГГц
Выходная мощность передатчика
До 31 dBm
Чувствительность приемника
от -95 до -75 dBm в зависимости от модуляции
Ширина канала
20,40 МГц
Модуляция
802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 b: DSS (CCK, DQPSK, DBPSK)
Скорость передачи
802.11 n: 150, 135, 120, 90, 60, 30 Mbps
802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps
802.11 b: 11, 5.5, 2, 1 Mbps
Коррекция ошибок
FEC, Selective ARQ
Дуплексная схема
Дуплекс с временным разделением
Чувствительность (dBm)
802.11N/iPool
15
Mbps
30
Mbps
45
Mbps
60
Mbps
90
Mbps
120
Mbps
135
Mbps
150
Mbps
-94
-91
-89
-86
-83
-78
-77
-75
802.11g
6
Mbps
9
Mbps
12
Mbps
18
Mbps
24
Mbps
36
Mbps
48
Mbps
54
Mbps
-95
-94
-92
-90
-88
-84
-80
-78
802.11b
1
Mbps
2
Mbps
5.5
Mbps
11
Mbps
- - -
-
-95
-95
-95
-93 - - - -
www.qtech.ru
4
Выходная мощность (dBm)
802.11N/iPool
15
Mbps
30
Mbps
45
Mbps
60
Mbps
90
Mbps
120
Mbps
135
Mbps
150
Mbps
30
30
30
30
28
28
28
26
802.11g
6
Mbps
9
Mbps
12
Mbps
18
Mbps
24
Mbps
36
Mbps
48
Mbps
54
Mbps
31
31
31
31
31
31
29
29
802.11b
1
Mbps
2
Mbps
5.5
Mbps
11
Mbps
- - -
-
27
27
27
27 - - - -
Антенна
Тип антенны
Направленная интегрированная с
решетчатым рефлектором, линейная
поляризация.
Коэффициент усиления
20 dBi
Интерфейс
1 порт 10/100 Base-T, RJ45
Программное обеспечение
Основные возможности
Установка частоты, ширины канала,
модуляции.
Расширенные настройки радио модуля
ATPC (автоматическая регулировка
мощности), автоматический выбор канала и
модуляции
Режимы работы
Мост, маршрутизатор
Безопасность
WPA/WPA2 Personal, WPA/WPA2 Enterprise,
WACL, User isolation, UAM (web portal
authentication)
Качество обслуживания
WMM
www.qtech.ru
5
Режимы работы WAN
Static IP, DHCP client, PPPoE client
Сеть
NAT, static routing, firewall, port forwarding,
VLAN, traffic shaping
Сервисы
DHCP server, SNMP server, NTP client, Alerts,
Remote syslog, Wireless and Ethernet statistics,
bandwidth limiting
Управление
HTTP(S) GUI, SSH CLI, SNMP read, WNMS,
troubleshooting file, reset via reset tool
Утилиты
Site survey, Link test, Antenna alignment, Ping,
Traceroute, Spectrum analyzer, delayed reboot
Физические размеры, источник питания
Размеры
Длина 430 мм, ширина 640 мм, высота 130
мм
Длина излучателя в сборе
640 мм
Масса
2.2 кг
Питание
12 - 48В постоянное PoE
Источник питания
100 – 240В AC
Потребляемая мощность
4.5 Вт
Окружающая среда
Рабочая температура
-40…+65 ˚C
Влажность
0…90%
Управления
Конфигурация
Web GUI, SSH, WNMS, reset tool
Мониторинг
SNMP v1/2c/3, Syslog, SNMP trap, alarm e-mail
www.qtech.ru
6
Спецификации антенны
Диапазон: 2.4-2.5 ГГц
Коэффициент усиления: 20 dBi
Поляризация: линейная
Подавление кроссполяризации: 40 dBi
Коэффициент стоячей волны: 1.7:1
Ширина главного лепестка: 16 градусов
Возвышение ширины лепестка: 17 градусов
Диаграмма направленности. H-плоскость.
Диаграмма направленности. V-плоскость.
