ТЕХНИЧЕСКОЕ ОПИСАНИЕ

БЕСПРОВОДНАЯ СИСТЕМА ПЕРЕДАЧИ

ETHERNET ТРАФИКА CARRIER КЛАССА

QTECH QWB-6100

2

ОГЛАВЛЕНИЕ

1. ОБЗОР ПРОДУКТА ............................................................................................... 3

2. ОСНОВНЫЕ КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА QWB .................................... 4

2.1. Компактность и легкость в инсталляции ......................................................................................... 4

2.2. Нелицензированный диапазон частот 60 ГГц ................................................................................. 4

2.3. до 1 Гбит/с в радиоканале ............................................................................................................. 4

2.4. Собственный протокол в радиоканале и наивысшая безопасность ................................................. 4

3. ОСНОВНЫЕ СЦЕНАРИИ ИСПОЛЬЗОВАНИЯ QWB ........................................... 5

3.1. Организация высокоскоростных беспроводных выносов LAN ......................................................... 5

3.2. Организация резервных соединений для оптических линий связи ................................................... 5

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................................... 7

[phone] www.QTECH.ru

Москва, Новозаводская ул., 18, стр. 1

3

1. ОБЗОР ПРОДУКТА

QWB-6100 разработан для организации беспроводных соединений «точка–точка» и передачи Ethernet­трафика в диапазоне 60 ГГц, не требующем получения отдельного решения ГКРЧ (соответствует реше­нию ГКРЧ №11-13-06-1 от 20 декабря 2011 г.). Система позволяет организовать соединение на расстоя­нии до 800 м. (Следует заметить, что точная дальность передачи зависит от требуемой доступности сети,
дождевой зоны региона и ряда других параметров). Ethernet-мост использует в радиоканале собственный

протокол передачи, что полностью исключает возможность несанкционированного доступа и считывания

информации. Применяемые фазированные антенные решётки с высоким усилением и потери в атмосфе­ре позволяют осуществить повторное использование частот и гарантируют высокую помехозащищен­ность.

QWB-6100 является чрезвычайно компактным и легким в инсталляции устройством. Все активное обору-

дование, включая антенну, усилители и каналообразующая подсистема, размещаются в компактном бло-

ке наружного исполнения, к которому подводится один кабель – витая пара категории 5е (или лучше).
Этот кабель осуществляет передачу Full Duplex Gigabit Ethernet и используется для подведения питания с
помощью технологии Power over Ethernet. Система обладает чрезвычайно низким энергопотреблением
(11-18 Ватт), что дает возможность такого питания без побочных эффектов. Компактность и легкость в ин-

сталляции делают это оборудование чрезвычайно удобным для организации высокоскоростных сетей по-

следней мили в городских и пригородных сетях. Возможность оборудования передавать Gigabit Ethernet в

радиоканале дает ему существенное преимущество по сравнению с такими известными технологиями, как

LMDS или WiMAX.

[phone] www.QTECH.ru

Москва, Новозаводская ул., 18, стр. 1

4

2. ОСНОВНЫЕ КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА QWB

2.1. КОМПАКТНОСТЬ И ЛЕГКОСТЬ В ИНСТАЛЛЯЦИИ

Оборудование является чрезвычайно компактным: 182х182х68 (мм) и легким (3.5кг). Процесс инсталляции
и пуско-наладки, как правило, не превышает 1–2 часов. Для юстировки наружных модулей может быть

использован специальный оптический прибор, что делает процесс чрезвычайно быстрым и точным. Такая
компактная и легкая архитектура не требует мощных антенных опор и не занимает много места на суще-

ствующих мачтах. Диапазон 60 ГГц за счет рассеивания в атмосфере гарантирует хорошую электромаг­нитную совместимость и позволяет размещать на одной трубостойке большое количество таких систем
без взаимного влияния друг на друга.

2.2. НЕЛИЦЕНЗИРОВАННЫЙ ДИАПАЗОН ЧАСТОТ 60 ГГЦ

Для запуска системы не требуется никаких разрешений от радиочастотных органов, вся информация о

радиоэлектронном средстве связи предоставляется в уведомительном порядке.

2.3. ДО 1 ГБИТ/С В РАДИОКАНАЛЕ

В отличие от большинства систем радиодоступа, данное решение гарантирует полнодуплексный Gigabit
Ethernet для конечного пользователя.

2.4. СОБСТВЕННЫЙ ПРОТОКОЛ В РАДИОКАНАЛЕ И НАИВЫС-
ШАЯ БЕЗОПАСНОСТЬ

Использование собственного (не стандартизированного) протокола организации передачи позволяет до­стигнуть наивысшей степени защищенности, еще на физическом уровне не позволяя злоумышленникам

получить доступ к сети.

[phone] www.QTECH.ru

Москва, Новозаводская ул., 18, стр. 1

5

3. ОСНОВНЫЕ СЦЕНАРИИ ИСПОЛЬЗОВАНИЯ QWB

3.1. ОРГАНИЗАЦИЯ ВЫСОКОСКОРОСТНЫХ БЕСПРОВОДНЫХ
ВЫНОСОВ LAN

В этом сценарии система используется для обеспечения высокоскоростных соединений между зданиями

внутри одного микрорайона города или между центральной узловой точкой и периферийными узлами. На

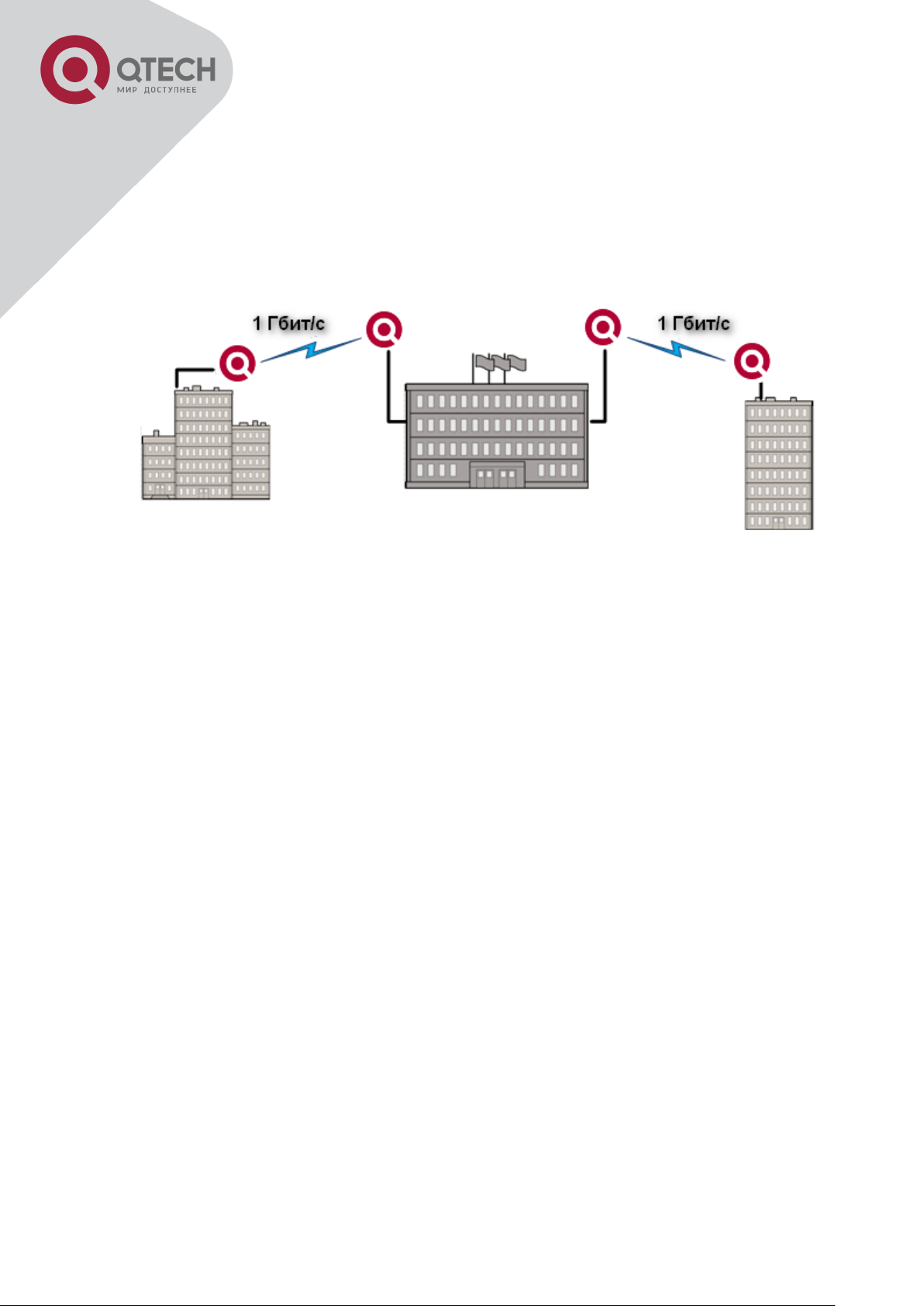

рисунке ниже изображена общая схема организации такой сети.

Реализация высокоскоростного беспроводного выноса LAN

Дальность выноса до 1 км является идеальным решением для городских районов с плотной застройкой.
Как правило, операторы имеют в таких микрорайонах одну–две точки присутствия, в которых у них суще­ствуют высокоскоростные оптические каналы связи, при этом необходимо организовать сеть последней
мили до каждого пользователя. Здесь перед оператором возникает дилемма – либо прокладывать в каж-

дое здание оптический кабель и использовать технологии оптического доступа, либо строить беспр овод­ные решения LMDS или WiMAX. Первое решение требует существенных капитальных затрат и времени
на согласование проекта и прокладку оптических линий связи. На такое строительство у операторов мо­жет уйти от одного года до нескольких лет. При этом риски, связанные с возвратом инвестиций достаточ­но высоки. Второе решение по времени гораздо быстрее, но здесь оператор сталкивается с проблемой
получения лицензий на использование частот, которая может стать непреодолимым препятствием для

развития его бизнеса.
Предлагаемое решение обладает рядом преимуществ по сравнению с традиционными системами:

 Быстрота развертывания. Решение позволяет достичь исключительной быстроты запуска. В те-

чение одного дня оборудование может быть установлено, протестировано и запущено в эксплуа-

тацию. Используя рассматриваемую систему, оператор имеет возможность организовывать высо-

коскоростные каналы последней мили в рекордно кратчайшие сроки. Это позволяет ему быть пер­вым у клиента и получить все вытекающие отсюда дивиденды. Со временем, в здания буд ут про­ложены оптические линии связи, и необходимость в системе отпадет, но оператор легко может

перенести оборудование в другое место и там использовать его. Поскольку система представляет
собой соединение точка-точка, с его помощью можно строить сети различной топологии от доста­точно простых линейных и древовидных, до кольцевых и смешанных.

 Нелицензионный частотный диапазон 60 ГГц дает возможность избежать долгой процедуры

присвоения частотного ресурса. Более того, нет необходимости проверять электромагнитную сов-

местимость с другими радиоэлектронными средствами.

 1 Гбит/с в радиоканале. В отличие от большинства других систем радиодоступа предлагаемое

решение гарантирует полнодуплексное Gigabit Ethernet решение.

3.2. ОРГАНИЗАЦИЯ РЕЗЕРВНЫХ СОЕДИНЕНИЙ ДЛЯ ОПТИЧЕ­СКИХ ЛИНИЙ СВЯЗИ

Как правило, при прокладке оптических линий связи операторы стараются организовывать кольцевые
структуры для целей резервирования. Однако на участках последней мили это не всегда удается сдел ать.
Причиной этого может быть физическая невозможность такой прокладки или высокая стоимость органи-

[phone] www.QTECH.ru

Москва, Новозаводская ул., 18, стр. 1

6

зации резервного канала. В этих случаях конечные пользователи подключаются по каналам без резерви-

рования. При возникновении аварийных ситуаций, особенно при обрыве оптического волокна, восстанови-

тельные работы могут занимать от нескольких дней до недель. При этом сервис клиентам не предостав-

ляется, что приводит к потере прибыли оператором, ухудшения его имиджа и возможным оттокам клиен­тов.

Чтобы избежать длительных простоев, оператору просто необходимо проинсталлировать QWB-6100 до

узла, подверженного аварии. Компактность и легкость инсталляции позволяют восстановить поврежден-

ный участок сети в течение нескольких часов.
После завершения восстановительных работ оборудование может быть демонтировано.

[phone] www.QTECH.ru

Москва, Новозаводская ул., 18, стр. 1

7

Общие параметры

Скорость передачи в радиоканале

До 1 Гбит/с

Тип пользовательского интерфейса

1000Base-T Gigabit Ethernet

Задержка

< 50 мкс. + задержка распространения

Предельная дальность связи (99.995%)

до 800 м.

Доступность

до 99.999%

Параметры электропитания

Напряжение

-48 VDC

Потребляемая мощность

11 Ватт

Стандарт электропитания

Power over Ethernet IEEE 802.3af

Условия окружающей среды

Диапазон рабочих температур

-45…+55 С

Ветровая нагрузка

Рабочая 160 км/ч
Выживаемость 200 км/ч

Физические параметры

Габариты

182х182х68 (мм х мм х мм)

Вес

3.5 кг

Допустимая длина кабеля

до 100 м

Тип кабеля

CAT 5e

Разъем

RJ-45 (наружное применение IP67)

Администрирование

Протоколы управления

SNMP, конфигурирование с помощью стандартного Web-браузера

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
