Транковый VoIP Шлюз
QVI-1132
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И WEB-НАСТРОЙКЕ

ОГЛАВЛЕНИЕ

МЕРЫ БЕЗОПАСНОСТИ ............................................................................................ 3
ВНЕШНИЙ ВИД ........................................................................................................... 4
НАСТРОЙКА ПЕРВОНАЧАЛЬНОГО ПОДКЛЮЧЕНИЯ К ШЛЮЗУ .......................... 5
НАСТРОЙКА ПАРАМЕТРОВ ИНТЕРФЕЙСА WAN .................................................. 6
ПРОСМОТР ИНФОРМАЦИИ О СИСТЕМЕ ............................................................... 9
КОНФИГУРИРОВАНИЕ СЕРВИСА E1 .................................................................... 10
КОНФИГУРАЦИЯ ГОЛОСОВЫХ ПАРАМЕТРОВ .................................................... 12
НАСТРОЙКА СТАТИЧЕСКОЙ МАРШРУТИЗАЦИИ ................................................ 39
УПРАВЛЕНИЕ СИСТЕМОЙ...................................................................................... 40
ОБНОВЛЕНИЕ ПО УСТРОЙСТВА ........................................................................... 41
СОХРАНЕНИЕ И ВОССТАНОВЛЕНИЕ КОНФИГУРАЦИИ .................................... 42
2

1. МЕРЫ БЕЗОПАСНОСТИ

Перед началом работы с оборудованием рекомендуется изучить настоящее Руководство.
При работе с оборудованием необходимо соблюдение требований «Правил техники безопасно­сти при эксплуатации электроустановок потребителей».
Запрещается работать с оборудованием лицам, не допущенным к работе в соответствии с требованиями техники безопасности в установленном порядке.
Оборудование QTECH укомплектовано электронными компонентами, чувствительными к стати­ческому электричеству и к качеству заземления. Вследствие этого, для надежной работы аппаратуры и исключения случаев выхода из строя, необходимо соблюдать следующие прави­ла:
- При работе с аппаратурой необходимо соблюдать меры защиты от статического электриче­ства полупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы необ­ходимо производить с применением антистатического наручного браслета, соединенного с общей шиной заземления
через резистор 1МОм.
- Перед подключением оборудования QTECH к источнику питания, необходимо предварительно заземлить корпус оборудования, используя клемму защитного заземления (если клемма за­земления предусмотрена конструкцией). Крепление заземляющего провода к клемме заземле­ния должно быть
надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и земляной
шиной не должна превышать 0,1 Ом.
- Перед подключением к оборудованию QTECH измерительных приборов и компьютера, их не­обходимо предварительно заземлить. Разность потенциалов между корпусами оборудования
QTECH и измерительных приборов не должна превышать 1В.
- Во избежание выхода из строя оптических модулей оборудования QTECH, запрещается по-
давать на вход оптический сигнал, мощность которого превышает максимально допустимое значение для конкретной модели оборудования.
ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ
НА ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ
ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.
3

2. ВНЕШНИЙ ВИД

Таблица 1 - Основные технические характеристики.
Спецификация интерфейсов
Кол-во интерфейсов Ethernet 1 порт Ethernet 10/100M
Количество слотов расширения 4
Количество голосовых портов
Количество портов E1 1
Консольный порт управления 1
Типы модулей расширения 16FXS, 16FXO, 4FXO, 1E1
CPU MPC860T 50MHz
RAM 64M
Flash 8M
Поддерживаемые протоколы
VoIP
Поддерживаемые кодеки G.711, G.723, G.729
Протоколы сигнализации по E1 ISDN PRI, R2
Протоколы канального уровня IEEE 802.2 (LLC), IEEE 802.3 (Ethernet)
Протоколы третьего уровня TCP/IP, ICMP, UDP, FTP, TFTP, SNMP, TELNET, HTTP, DNS, ARP
Маршрутизация Статическая
Управление WEB, Telnet, Console
До 32 портов FXS и до 48 портов FXO в зависимости от установленных
Системные параметры
Поддерживаемые стандарты и протоколы
SIP, H.323, H.225.0 (RAS and Q.931), H.245, H.235, H.450.x, RTP/RTCP,
Физические параметры
модулей расширения
T38, RFC2833
4
Размеры ( Д/Ш/В ) 440мм/300мм/44,5мм
Электропитание
Используемое напряжение 90 – 250 В, 50 – 60 Гц
Энергопотребление Менее 50 Вт
Параметры окружающей среды
Рабочая температура 0 – 40 C
Параметры влажности 10 - 90, без конденсата

3. НАСТРОЙКА ПЕРВОНАЧАЛЬНОГО ПОДКЛЮЧЕНИЯ К ШЛЮЗУ

По умолчанию шлюз не имеет установленного IP адреса, поэтому для осуществления управле­ния по WEB интерфейсу необходимо необходимо предварительно установить IP адрес.
Примечание: в данной модели шлюза задействован только интерфейс FastEthernet.
Для установки адреса подключитесь к порту Console на передней панели шлюза с помощью программы Hyper Terminal. Параметры подключения следующие:
Baud Rate: 9600
Data Bits: 8
Parity: None
Stop Bits: 1
Включите питание шлюза.
Примечание: загрузка шлюза осуществляется примерно 4 минуты.
После загрузки выполните следующие команды:
3.1. Для установки IP адреса на интерфейс Fast Ethernet:
gateway>enable
gateway#configure terminal
% Enter configuration commands, one per line. End with CNTL+Z.
gateway(config)#interface fastethernet 0
gateway(config-if-fastethernet0)#ip address 192.168.0.1 255.255.255.0
gateway(config-if-fastethernet0)#exit
gateway(config)#
3.2. Для запуска HTTP сервера на шлюзе:
gateway(config)#ip http server vg_b_1.1.70.rom
gateway(config)#
00:17:42: WEB server load pages packet file: vg_b_1.1.70.rom, version: 1.1 (build 70).
gateway(config)#
где vg_b_1.1.70.rom – имя файла содержащего WEB страницы ( может меняться в зависимости от версии шлюза ).
3.3. Для создания пользователя “admin”с паролем “123456” и назначения ему максимального уровня привилегий:
gateway(config)#user admin password 0 123456
gateway(config)#user admin privilege 15
gateway(config)#
5
3.4. Для сохранения введенной конфигурации:
gateway(config)#exit
gateway#
00:27:34: %SYS-5-CONFIG-I:Configured from console by console
gateway#wr
Are you sure to override /flash/startup (Yes|No)?yes
Building Configuration...done
gateway#
Затем соедините прямым патч-кордом компьютер с портом Fast Ethernet шлюза. Настройте на сетевой карте компьютера IP-адрес из подсети 192.168.0.0/255.255.255.0. Для доступа к интерфейсу настройки, откройте Web-браузер(например, Internet Explorer) и введите в ад­ресной строке: http://192.168.0.1.
Если всё настроено верно, то Вы увидите всплывающее окно с предложением ввести имя пользователя и пароль.
Для доступа введите имя пользователя и пароль.

4. НАСТРОЙКА ПАРАМЕТРОВ ИНТЕРФЕЙСА WAN (FAST ETHERNET)

Настройка параметров WAN интерфейса производится в пошаговом режиме. Запуск мастера на­стройки производится в разделе «WAN Config->Wizard of WAN» Web-интерфейса.
6
Шлюз поддерживает только статические настройки интерфейса WAN, т-е режим “Fixed Address Line”.

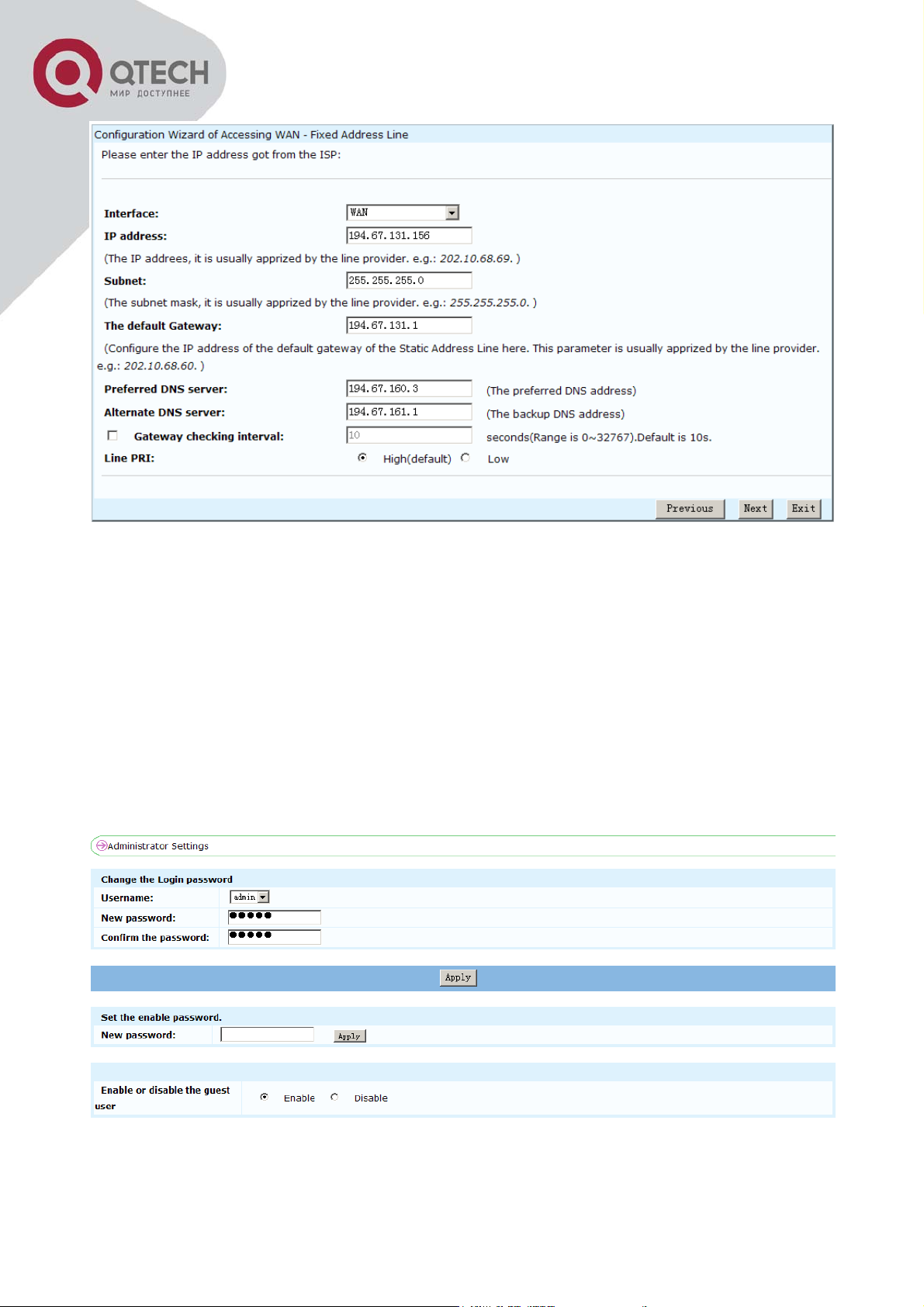

В статическом режиме необходимо прописать IP-адрес, маску подсети, шлюз по умолчанию и DNS-серверы:
7
Нажмите кнопку “Done” для завершения настроек WAN-интерфейса.

Установка пароля администратора.

В разделе ‘System Management > Administrator Settings’ можно изменить пароль админист­ратора. Новый пароль вводится в поля 'New password' и 'Confirm the password'. После этого нужно нажать кнопку «Apply». Система проинформирует о успешной смене пароля.
Если после смены пароля будет запрошен другой раздел конфигурации или обновлён текущий, то система попросит пользователя ввести новый пароль. Если пароль будет введён неверно 3 раза, то система заблокирует доступ на 3 минуты.
8

5. ИНФОРМАЦИЯ О СИСТЕМЕ

Посмотреть текущее состояние системы можно в разделе «Product information». В этом раз­деле система отображает: серийный номер (system ID), версию монитора (Monitor version), версию программного обеспечения (IOS version), файл программного обеспечения (IOS image file), время и дату компилирования программного обеспечения (compiled time of IOS), версию Web-интерфейса (WEB system version), время и дату компилирования Web-интерфейса
(compiled time of WEB system).
Настройки DNS сервера
В разделе WAN Config -> DNS Server пользователь может установить адрес DNS серверов для шлюза:
9

6. КОНФИГУРИРОВАНИЕ СЕРВИСА E1 (E1 CONFIG)

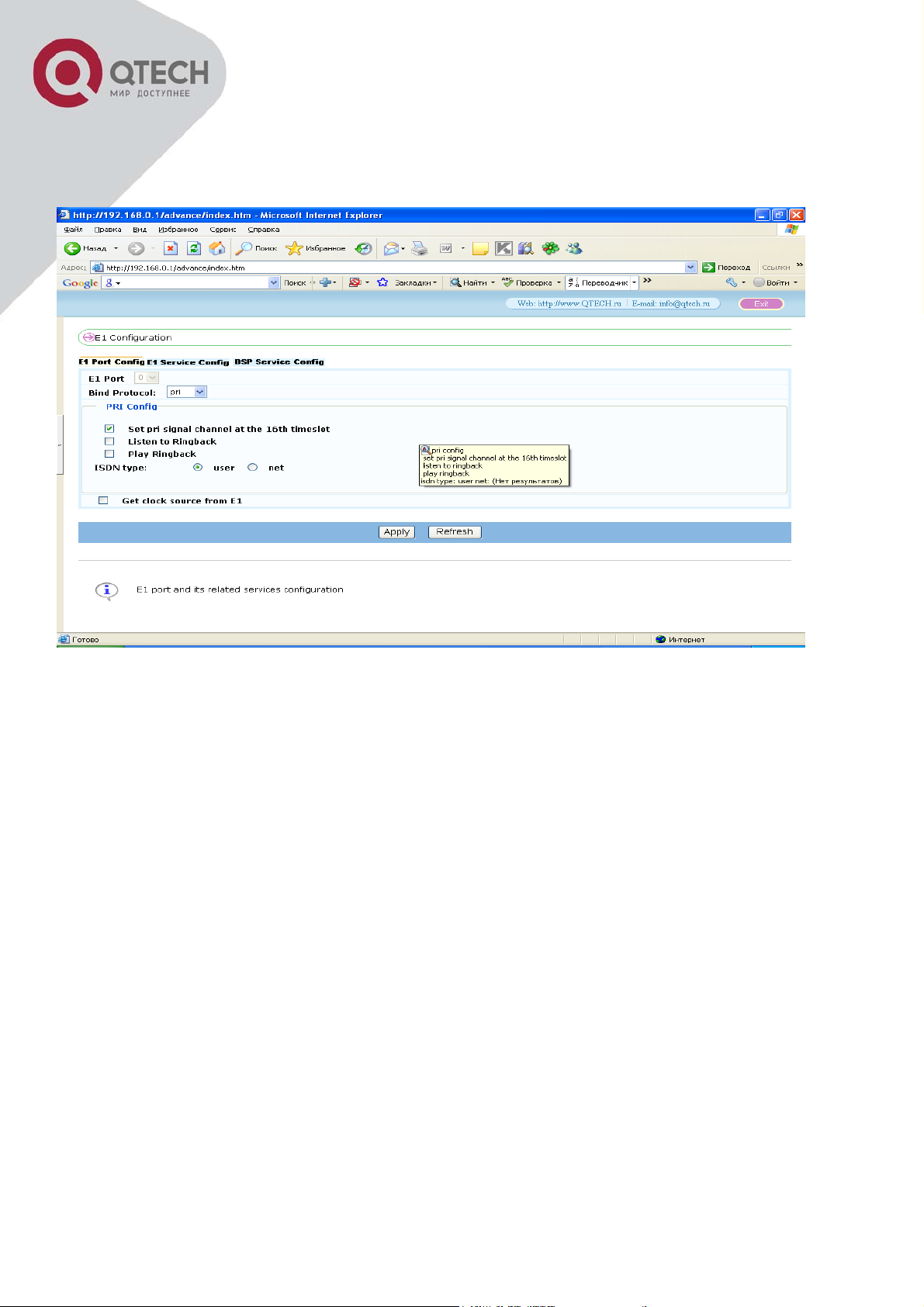

В разделе “E1 Port Config” осуществляется настройка порта Е1.
Примечание: карта Е1 всегда должна устанавливаться в слот расширения S0.
Выбор протокола сигнализации для E1 осуществляется вкладкой “Bind Protocol”. Возможные значения – none, pri, r2. В случае выбора протокола PRI ISDN необходимо выбрать тип сигнализации ISDN – “user” или “network”.
Примечание: эти значения должны быть различными на разных концах линии E1, т-е если с одной стороны установлен тип “network”, то с другой стороны должен быть установлен тип
“user”.
Для применения установленных значений нажмите кнопку “Apply”.
При необходимости синхронизации потока E1 от входящего сигнала поставьте отметку “Get clock source from E1”. Эта установка становится возможной после выбора типа протокола.
10
При выборе типа сигнализации R2 возможна настройка отдельных таймслотов потока E1 для
осуществления входящих, исходящих или двухсторонних вызовов (кнопки Inward, Outward и
Enable соответственно). В приведенном примере таймслоты 0 – 4 используются для входящих
вызовов, 5 – 9 для исходящих, 10 – 14 для двухсторонних и 15 – 29 не задействованы.
Вкладка “E1 Service Config” используется для настройки параметров “silence compression flag”, длины джиттер – буфера и регулировки усиления голосового сигнала на DSP. Как правило, изменения этих значений не требуются, рекомендуется оставить их по умолчанию.
11

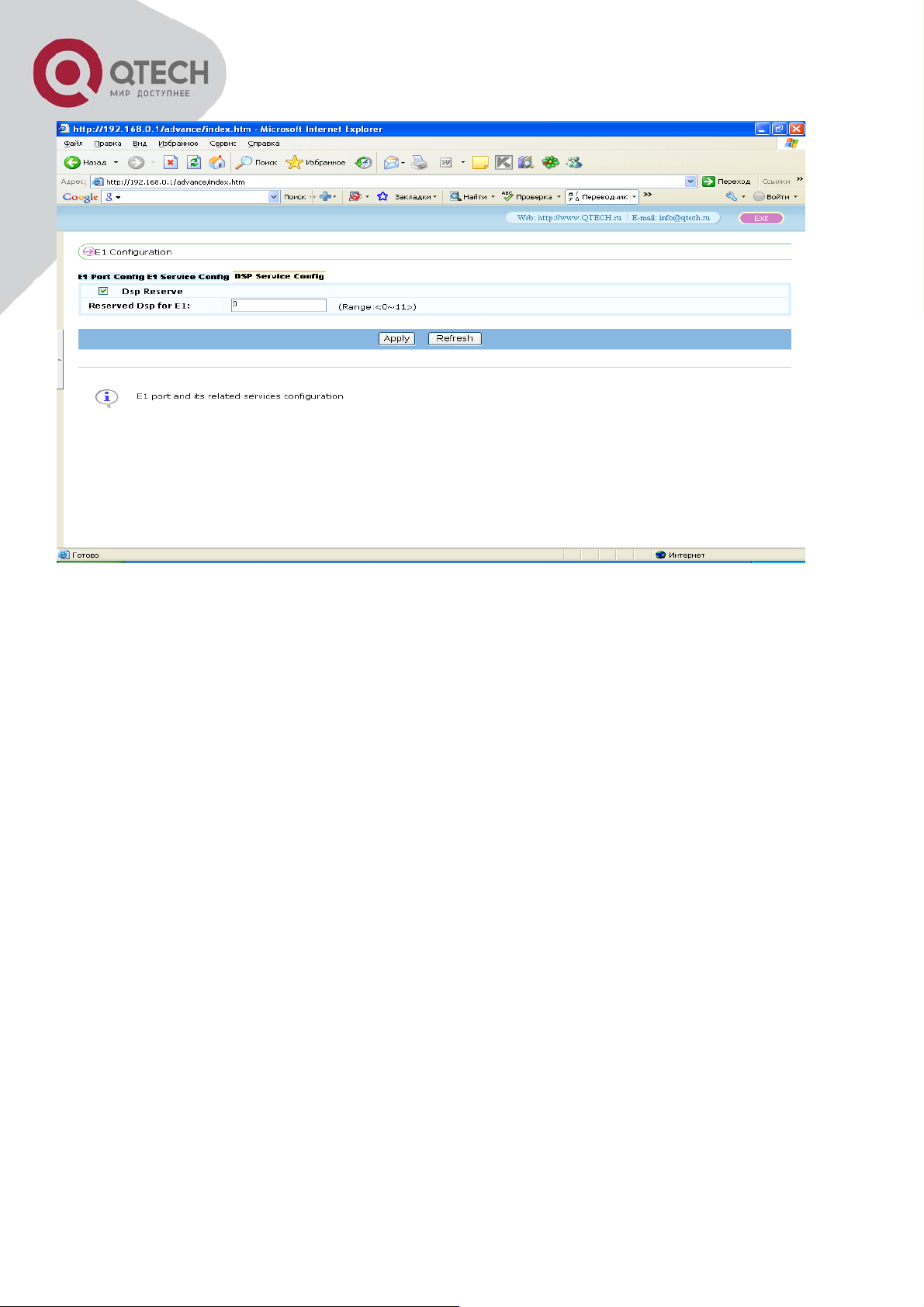

Вкладка “DSP Service Config” используется для резервирования соответствующего модуля
DSP под голосовые соединения потока E1.

7. КОНФИГУРИРОВАНИЕ ГОЛОСОВЫХ ПАРАМЕТРОВ (VOIP CONFIG)

Настройки протокола
Маршрутизатор может поддерживать только один протокол на одном интерфейсе: протокол H.323 или протокол SIP. В случае замены протокола H.323 на SIP протокол необходимо уда-
лить все настройки для протокола H.323. Для этого в окне настроек ‘Protocol config’ в строке ‘Protocol’ пользователь должен заменить H.323 протокол на SIP протокол. А также в строке ‘Binding interface’ необходимо выбрать совместимый интерфейс. После заполнения остальных строк окна ‘Protocol config’ нажмите кнопку ‘Apply’ для завершения переключе­ния на SIP протокол. Аналогично осуществляется обратный переход с SIP протокола на Н.323.

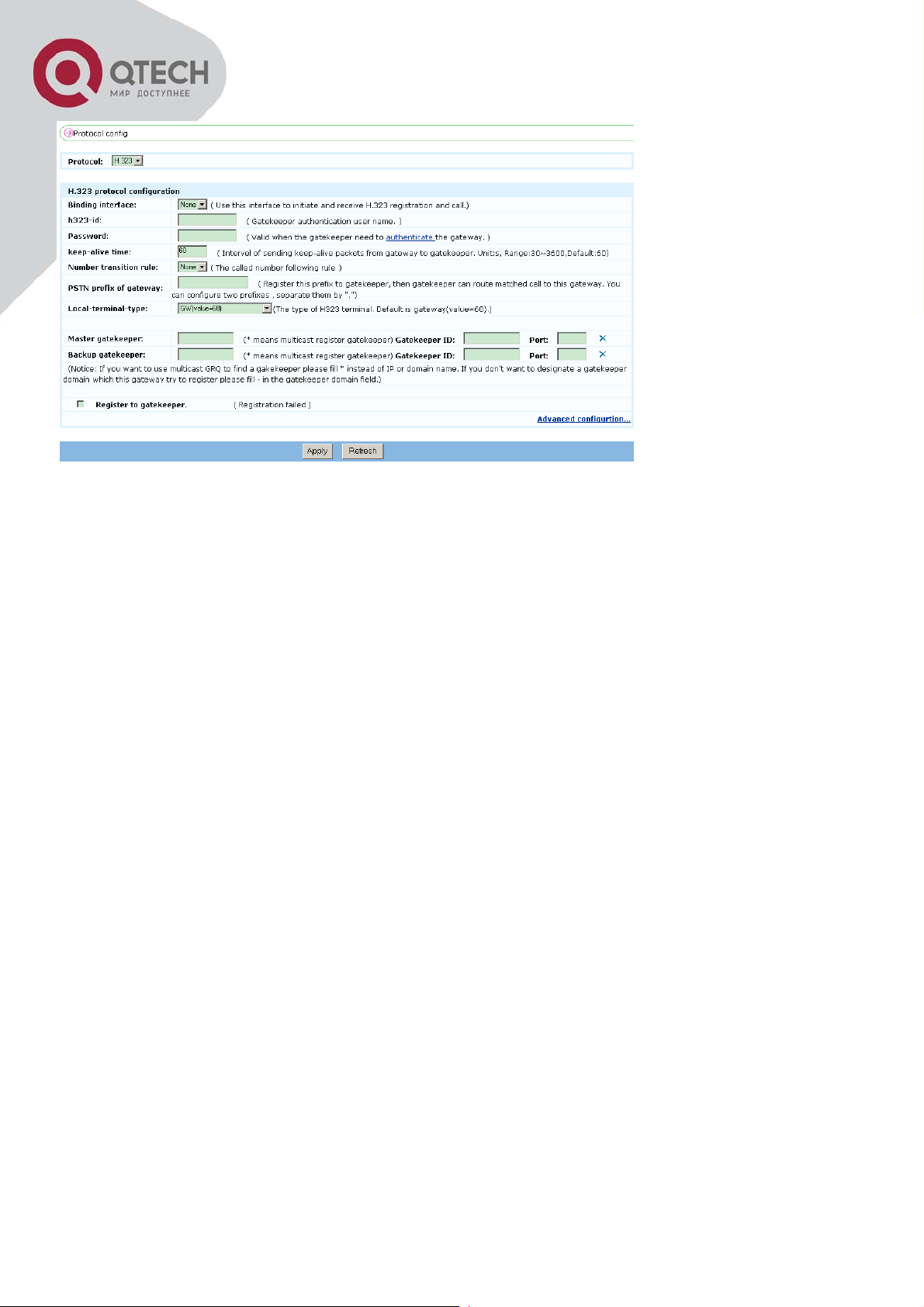

Настройки протокола Н.323:
12
Register to Gatekeeper: определяет данный интерфейс как интерфейс RAS-протокола маршру­тизатора QVI-1104. В сущности, при подключении к сети интернет через PPPOE протокол ус­танавливается интерфейс автоматического соединения. При включении функции защиты голо­совых данных VPN выберите соответствующий интерфейс согласно адресу источника потока данных в настройках VPN.
Примечание:
Когда настройка гейткипера завершена, система добавит один из маршрутизаторов в гейтки­пер для установления соединения.
Router Interface Identifier: идентификация интерфейса маршрутизатора гейткипером
Communication Password: пароль для аутентификации между маршрутизатором и гейткипером.
Введите имя пользователя и пароль, когда требуется аутентификация между маршрутизатором и гейткипером (необязательный параметр).
Keep-alive Time: Интервал, с которым посылаются пакеты keep-alive, подтверждающие ак­тивность Маршрутизатора. Диапазон значений: 30~3600 секунд, значение по умолчанию: 60 секунд.
Number Transition Rule: При вызове гейткипера вызываемый номер будет скоммутирован со­гласно принятому правилу пересылки номеров. См. Voice Configuration——Number Transition Configuration (для нерегулярных голосовых номеров используется дополнительная настрой­ка).
PSTN Prefix of Router: В соответствии с этим префиксом gatekeeper может направлять со­гласованные вызовы данному маршрутизатору. Можно установить два префикса, разделенных между собой запятой (необязательный параметр - оставьте используемое по умолчанию:
provided Router doesn’t provide other Routers with PSTN).
Terminal-type: Тип терминала H.232. По умолчанию это маршрутизатор. Распределение при-
оритетов для типов терминала H.323 по понижающей следующее: гейткипер, маршрутизатор, терминал, MC+MP, блок MC и блок Non-MC&Non-MP (необязательный параметр).
Master/Backup Keeper: введите в этом поле IP-адрес или доменное имя гейткипера, или * (* означает мультикастовую рассылку для поиска гейткипера) (необязательный параметр -
13
оставьте поле пустым, если не используются сложные сети с применением гейткиперов. Вы­зовы по IP будут инициироваться через VoIP-порт маршрутизатора).
Gatekeeper Domain: ссылка на домен гейткипера (основная информация для регистрации на гейткипере. Эти данные предоставляются администратором гейткипера).
Register to Gatekeeper: Запуск регистрации для реализации гейткипером вызывных функций. После регистрации гейткипер выполняет функции управления всеми терминалами в сети H.323, такие, как управление полосой попускания, балансировки нагрузки, управление ау­тентификацией, переключение между активными и пассивными терминалами. Желтые буквы справа от опции показывают, что регистрация маршрутизатора гейткипером произошла успеш­но.
Нажмите для удаления текущих настроек гейткипера.
Дополнительные настройки протокола Н.323:
Call mode: выбор режима вызова, fast (быстрый) или slow (медленный).
Authentication Type of H323: тип аутентификации: h235CAT, h235AuthProcedure1, h235AuthSimpleMD5. По умолчанию аутентификация отсутствует.
Параметры аутентификации оборудования и функция аутентификации гейткипера объединяются для увеличения безопасности сети Н.323. А также это позволяет гейткиперу увеличить сте­пень управления каждым из терминалов Н.323 через сеть Н.323.
Кроме того, важную роль играет время проведения аутентификации, поэтому пользователь, настраивая SNTP сервер, может установить единое сетевое время для аутентификации и ав­торизации оборудования.
H323 Voice Bear Capability: Используется для повышения совместимости оборудования раз­ных производителей.
Call Divert Mode: существует два режима перевода звонков: один переводит вызов на про­игрывание голосовой комбинации, выбираемой из 450 сообщений, второй – на проигрывание собственного сообщения. Последний режим используется по умолчанию.
DTMF Mode: два способа передачи сигнала: Н.245-string-DTMF сигналы передаются через Н.245 соединение; Q931-keypad-DTMF сигналы передаются через Н.225 соединение.
14
