QNAP TS-453BT3 User guide [de]
TS-453BT3
TS-453BT3
Benutzerhandbuch
Dokumentversion: 4 06/11/2017
TS-453BT3 Benutzerhandbuch
Inhaltsverzeichnis |
|
1. Vorwort |
|
Über diese Anleitung.................................................................................................................................... |
3 |
Zielgruppe..................................................................................................................................................... |
3 |
In diesem Dokument verwendete Symbole.................................................................................................. |
3 |
2. Produktübersicht |
|
Über TS-453BT3........................................................................................................................................... |
4 |
Technische Daten – Hardware...................................................................................................................... |
4 |
Lieferumfang................................................................................................................................................. |
6 |
Komponenten............................................................................................................................................... |
6 |
Vorderseite............................................................................................................................................... |
7 |
Rückseite.................................................................................................................................................. |
7 |
Rechte Seite............................................................................................................................................. |
8 |
Vordere Laufwerksnummerierung............................................................................................................ |
8 |
M.2-Solid-State-Drive-Nummerierung...................................................................................................... |
9 |
Installationsanforderungen........................................................................................................................... |
9 |
NAS einrichten............................................................................................................................................ |
10 |
3. Installation und Konfiguration |
|
Hardwareinstallation.................................................................................................................................... |
11 |
Laufwerkinstallation................................................................................................................................ |
11 |
Erweiterungskarten installieren.............................................................................................................. |
28 |
Speichermodule ersetzen....................................................................................................................... |
34 |
QTS-Installation.......................................................................................................................................... |
39 |
QTS mittels Qfinder Pro installieren....................................................................................................... |
40 |
QTS mittels Cloud-Schlüssel installieren................................................................................................ |
41 |
QTS mittels HDMI-Verbindung installieren............................................................................................. |
43 |
4. Grundlegende Bedienung |
|
Netzschalter................................................................................................................................................ |
45 |
Reset-Taste................................................................................................................................................. |
45 |
USB-One-Touch-Kopiertaste...................................................................................................................... |
46 |
OLED-Anzeige............................................................................................................................................ |
46 |
TCP/IP-Einstellungen anzeigen.............................................................................................................. |
46 |
TCP/IP-Einstellungen konfigurieren....................................................................................................... |
46 |
Datenträgerinformationen anzeigen....................................................................................................... |
47 |
Volume-Informationen anzeigen............................................................................................................. |
47 |
Systeminformationen anzeigen.............................................................................................................. |
48 |
NAS ausschalten.................................................................................................................................... |
48 |
NAS neu starten..................................................................................................................................... |
48 |
OLED-Kennwort ändern......................................................................................................................... |
49 |
OLED-Fehlermeldungen......................................................................................................................... |
49 |
LEDs........................................................................................................................................................... |
50 |
Alarmsignalton............................................................................................................................................ |
52 |
5. Problemlösung |
|
Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen................................................. |
54 |
Hot-Swapping von ausgefallenen Festplatten............................................................................................ |
54 |
Wiederherstellung versehentlich entfernter funktionsfähiger Festplatten................................................... |
55 |
Support und sonstige Ressourcen.............................................................................................................. |
55 |
1
6. Glossar |
|
CloudKey.................................................................................................................................................... |
56 |
CloudLink.................................................................................................................................................... |
56 |
myQNAPcloud............................................................................................................................................ |
56 |
myQNAPcloud-ID........................................................................................................................................ |
56 |
Qfinder Pro................................................................................................................................................. |
56 |
QTS............................................................................................................................................................. |
56 |
7. Hinweise |
|
Eingeschränkte Garantie............................................................................................................................ |
57 |
Haftungsausschluss.................................................................................................................................... |
57 |
GNU Public License.................................................................................................................................... |
57 |
FCC-Hinweis............................................................................................................................................... |
65 |
CE-Hinweis................................................................................................................................................. |
66 |
SJ/T 11364-2006......................................................................................................................................... |
66 |
2
TS-453BT3 Benutzerhandbuch
1. Vorwort
Über diese Anleitung
Diese Bedienungsanleitung enthält Informationen zum QNAPTS-453BT3 NAS und Schritt-für-Schritt- Anleitungen zur Hardwareinstallation sowie Anleitungen zur grundlegenden Bedienung und Fehlerbehebung.
Zielgruppe
Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicherund Datensicherungskonzepte verfügen.
In diesem Dokument verwendete Symbole
Symbol |
Beschreibung |
|
Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende |
|
Informationen. |
|
|
|
Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige |
|
wichtige Informationen. |
|
|
|
Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen |
|
von Aufgaben oder zu Konfigurationen. |
|
|
|
Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies |
|
zu Verlusten, Verletzungen oder sogar dem Tod führen könnte. |
|
|
Vorwort 3
TS-453BT3 Benutzerhandbuch
2. Produktübersicht
Dieses Kapitel enthält grundlegende Informationen über QNAPTS-453BT3 NAS.
Über TS-453BT3
TS-453BT3 wird durch einen Intel® Celeron® J3455 Quad-Core-Prozessor mit 1,5 GHz (Steigerung bis zu 2,3 GHz) und 8 GB Dualkanal-Speicher angetrieben. Das NAS ist mit einem 10-Gigabit-10GBASE-T-LAN- Port, zwei Gigabit-LAN-Ports und zwei M.2 SATA 6 Gbps SSD-Steckplätzen für blitzschnelles Multitasking bei geringem Stromverbrauch ausgestattet. TS-453BT3 unterstützt Videowiedergabe in 4K (H.264) und 1080poder 4K-Echtzeittranskodierung.
Mit der schnellen AES-NI-Engine liefert das TS-453BT3 auch AES-256-Bit-Verschlüsselung, um Systemleistung und Sicherheit zu erhöhen und sensible Geschäftsdaten zu schützen.
Technische Daten – Hardware
Wichtig
Das Modifizieren der Hardware oder Software Ihres QNAP-Produkts hat einen Verlust der Garantie zur Folge. QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste.
Komponente |
|
TS-453BT3 |
SKU |
|
|
|
|
|
Teilenummer für Bestellungen |
TS-453BT3-8G |
|
|
|
|
Prozessor |
|
|
|
|
|
Prozessor |
Intel® Celeron® J3455 Quad-Core 1,5 GHz, Steigerung bis zu 2,3 GHz |
|
Architektur |
64-Bit |
|
|
|
|
Grafikkarte |
Intel® HD Graphics 500 |
|
Verschlüsselungsengine |
AES-NI |
|
|
|
|
Arbeitsspeicher |
|
|
|
|
|
Vorinstallierter Speicher |
8 GB RAM: 2 x 4 GB DDR3L |
|
|
Verwenden Sie ausschließlich QNAP-Speichermodule, um Leistung |
|
|
und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr |
|
|
als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit |
|
|
identischen Spezifikationen. |
|
|
|
Anmerkung |
|
|
|
|
|
Die Verwendung nicht unterstützter Module kann die |
|
|
Leistung beeinträchtigen, Fehler verursachen oder |
|
|
bewirken, dass das Betriebssystem nicht mehr |
|
|
gestartet werden kann. |
|
|
|
Gesamtanzahl |
2 x SODIMM DDR3L |
|
Speichersteckplätze |
|
|
Maximaler Speicher |
8 GB (2 x 4 GB) |
|
|
|
|
Speicher |
|
|
|
|
|
Laufwerksschächte |
4 x SATA 6 Gbit/s |
|
|
|
|
Produktübersicht 4
TS-453BT3 Benutzerhandbuch
Komponente |
|
|
TS-453BT3 |
Kompatible Laufwerke |
• 3,5"-SATA-Festplattenlaufwerke |
||
|
• 2,5"-SATA-Festplattenlaufwerke |
||
|
• 2,5"-Solid-State-Drives |
||
|
|
||
M.2-SSD-Typ |
2 x M.2 SSD SATA 6 Gb/s |
||
|
|
|
|
M.2 SSD-Formfaktor |
2280 |
|
|
|
|
|
|
Unterstützung für SSD-Cache- |
• |
Laufwerksschächte 1 bis 4 |
|
Beschleunigung |
• |
M.2-Steckplätze 1 bis 2 |
|
|
|||
|
• |
Optional: SSD mit PCIe-Erweiterungssteckplatz |
|
|
|
|
|
Hot-Swap-fähig |
Ja |
|
|
|
|
|
Anmerkung |
|
|
|
|
|
|
|
Folgendes ist nicht Hot-Swap-fähig: |
|
|
|
• M.2-SSDs |
|
|
|
• SSD-Cache-Laufwerke |
|
|
|
• SSD mit PCIe-Erweiterungssteckplätzen |
|
|
|
|
Netzwerk |
|
|
|
|
|
||
10 Gigabit-Ethernet-Ports |
1 x 10-GBASE-T RJ45 |
||
|
|
||
Gigabit-Ethernet-Ports |
2 x RJ45 |
||
|
|
||
Externe E/A-Anschlüsse & Erweiterungssteckplätze |
|||
|
|
||
PCIe-Steckplätze |
1 x PCIe 2.0 x2 |
||
|
|
|
Anmerkung |
|
|
|
|
|
|
|
Eine QM2-Erweiterungskarte ist im PCIe-Steckplatz |
|
|
|
vorinstalliert. Die Karte umfasst einen 10-GBASE-T- |
|
|
|
RJ45-Port und zwei M.2-SSD-Steckplätze. |
|
|
||
Thunderbolt-Ports |
2 x Thunderbolt 3 |
||
|
|
||
USB-Ports |
5 x USB 3.0 |
||
|
• |
Vorderseite: 1 x USB-3.0-Kopie mit einem Tastendruck |
|
|
• |
Rückseite: 4 x USB 3.0 |
|
|
|
||
HDMI-Ausgänge |
2 x HDMI 1.4b (bis zu 3840 x 2160 @ 30 Hz Auflösung) |
||
|
|
|
|
Audio |
• |
2 x dynamische 3,5-mm-Mikrofonanschlüsse |
|
|
• |
1 x 3,5 mm, Line-Ausgangsbuchse |
|
|
• |
1 x Lautsprecher |
|
|
|
|
Anmerkung |
|
|
|
|
|
|
|
Sie können die Lautsprecher und die Line- |
|
|
|
Ausgangsbuchse nicht gleichzeitig verwenden. |
|
|
|
|
Schnittstelle |
|
|
|
|
|
||
Bedienfeld-Display |
Monochrom-OLED-Display mit kapazitiven Tasten Enter-(Eingabe) und |
||
|
Select-(Auswahl) |
||
Produktübersicht 5
TS-453BT3 Benutzerhandbuch
Komponente |
|
TS-453BT3 |
USB-Kopie mit einem Tastendruck |
Vorderseite: USB 3.0 Typ A |
|
|
|
|
IR-Sensor |
QNAP RM-IR004 Fernbedienung (MCE-kompatibel) |
|
|
|
|
Abmessungen |
|
|
|
|
|
Formfaktor |
Tower |
|
|
|
|
Abmessungen (H x B x T) |
168 x 170 x 226 mm |
|
|
6,61 x 6,69 x 8,90 Zoll |
|
Nettogewicht |
2,33 kg |
|
|
|
|
Sonstiges |
|
|
|
|
|
Netzteil |
120 W, 100-240 V AC, 50/60 Hz |
|
|
|
|
Lüfter |
System: 1 x 12 mm |
|
|
|
|
Geräuschentwicklung |
|
|
|
|
|
Betriebstemperatur |
0 bis 40˚C (32 bis 104˚F) |
|
|
|
|
Relative Luftfeuchtigkeit |
• |
Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % |
|
• |
Feuchtkugeltemperatur: 27˚C (80,6˚F) |
|
|
|
Sicherheitssperre |
Kensington-Sicherheitssperre |
|
|
|
|
Anmerkung
Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten
Spezifikationen finden Sie unter https://www.qnap.com.
Lieferumfang
Element |
Anzahl |
TS-453BT3 NAS |
1 |
|
|
Netzteil |
1 |
|
|
Netzkabel |
1 |
|
|
Ethernet-Kabel |
2 |
|
|
RM-IR004 Infrarot-(IR)-Fernbedienung |
1 |
|
|
Schrauben für 3,5-Zoll-Laufwerk |
16 |
|
|
Schrauben für 2,5-Zoll-Laufwerk |
12 |
|
|
Kurzinstallationsanleitung |
1 |
|
|
Komponenten
Produktübersicht 6
TS-453BT3 Benutzerhandbuch
Vorderseite
Nein. |
Komponente |
Nein. |
Komponente |
1 |
OLED-Anzeige |
7 |
LAN-LED |
|
|
|
|
2 |
Enter-Taste (Eingabe) |
8 |
USB-LED |
|
|
|
|
3 |
Netzschalter |
9 |
Thunderbolt 3-Port 2 |
|
|
|
|
4 |
Select-Taste (Auswahl) |
10 |
Thunderbolt 3-Port 1 |
|
|
|
|
5 |
Laufwerks-LEDs |
11 |
USB-3.0-Anschluss für Kopie mit einem |
|
|
|
Tastendruck |
|
|
|
|
6 |
Status-LED |
12 |
Taste für USB-Kopie mit einem Tastendruck |
|
|
|
|
Rückseite
Produktübersicht 7
TS-453BT3 Benutzerhandbuch
Nein. |
Komponente |
Nein. |
Komponente |
1 |
10GBASE-T-RJ-45-Port |
6 |
HDMI-Anschlüsse |
|
|
|
|
2 |
Reset-Taste |
7 |
USB 3.0-Anschlüsse |
|
|
|
|
3 |
Dynamische 3,5-mm-Mikrofonanschlüsse |
8 |
Gigabit-RJ-45-Ports |
|
|
|
|
4 |
Kensington-Sicherheitssperre |
9 |
Anschluss für Netzkabel |
|
|
|
|
5 |
3,5-mm-Lautsprecheranschluss |
- |
- |
|
|
|
|
Rechte Seite
Anmerkung
Abbildung ohne Gehäuse.
Nein. |
Komponente |
Nein. |
Komponente |
1 |
QM2-Karte |
3 |
Speichersteckplatz 2 |
|
|
|
|
2 |
Speichersteckplatz 1 |
- |
- |
|
|
|
|
Vordere Laufwerksnummerierung
Produktübersicht 8
TS-453BT3 Benutzerhandbuch
M.2-Solid-State-Drive-Nummerierung
Installationsanforderungen
|
Kategorie |
|
Element |
Umgebung |
|
• |
Raumtemperatur: 0 bis 40˚C (32 bis 104˚F) |
|
|
• |
Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % |
|
|
• |
Feuchtkugeltemperatur: 27˚C (80,6˚F) |
|
|
• |
Ebene, antistatische Oberfläche, wo das Gerät weder direktem |
|
|
|
Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist. |
Produktübersicht 9
TS-453BT3 Benutzerhandbuch
Kategorie |
|
Element |
Hardware und Peripheriegeräte |
• |
Speicherlaufwerke |
|
|
Einzelheiten zu kompatiblen Laufwerken siehe https:// |
|
|
www.qnap.com/compatibility/. |
|
• |
Netzwerkkabel |
|
|
|
Werkzeuge |
• |
Phillips #1- oder #2-Schraubendreher |
|
• |
Antistatik-Armband |
|
|
|
NAS einrichten
1.Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. Einzelheiten siehe Installationsanforderungen.
2.Vergewissern Sie sich, dass die Lüftungsöffnungen an der Gehäuseunterseite nicht blockiert sind.
3.Entfernen Sie die Schutzfolien vom OLED-Display und der vorderen Abdeckung.
4.Installieren Sie die Laufwerke.
Weitere Informationen finden Sie in den folgenden Themen:
•3,5"-Festplatten in 3,5"-Einsätzen installieren
•2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren
•M.2-Solid-State-Drives installieren
5.Schließen Sie Netzteil und alle erforderlichen Kabel an.
6.Schalten Sie den NAS ein.
7.Installieren Sie QTS.
Weitere Informationen finden Sie unter QTS-Installation.
8.Melden Sie sich bei QTS an.
Produktübersicht 10
TS-453BT3 Benutzerhandbuch
3. Installation und Konfiguration
Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware.
Hardwareinstallation
Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten.
Laufwerkinstallation
Das TS-453BT3 ist kompatibel mit 3,5"- und 2,5"-Festpaltten, 2,5"-Solid-State-Drives und M.2-Solid-State- Drives.
3,5"-Festplatten in 3,5"-Einsätzen installieren
Warnung
•Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
•Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
1.Schalten Sie das NAS aus.
2.Entfernen Sie die vordere Abdeckung.
a.Suchen Sie die Verriegelung auf der linken Seite des NAS.
b.Schieben Sie den Riegel nach unten, um die Abdeckung zu entriegeln.
c. Schieben Sie die Abdeckung nach links, und ziehen Sie heraus.
Installation und Konfiguration 11
TS-453BT3 Benutzerhandbuch
3.Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen.
4.Installieren Sie ein Laufwerk im Laufwerkeinsatz.
a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes.
Installation und Konfiguration 12
TS-453BT3 Benutzerhandbuch
b.Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.
c.Bringen Sie die Halterungen an.
d.Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern.
Um Schrauben für 3,5-Zoll-Laufwerke zu erwerben (Teilenummer: SCR-HDD35A-96), wechseln Sie zu http://shop.qnap.com/index.php?route=product/product&product_id=162.
Installation und Konfiguration 13
TS-453BT3 Benutzerhandbuch
5. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.
6.Bringen Sie die vordere Abdeckung an.
a.Richten Sie die Abdeckung an den Schienen des Gehäuses aus, und schieben Sie sie nach rechts.
Installation und Konfiguration 14
TS-453BT3 Benutzerhandbuch

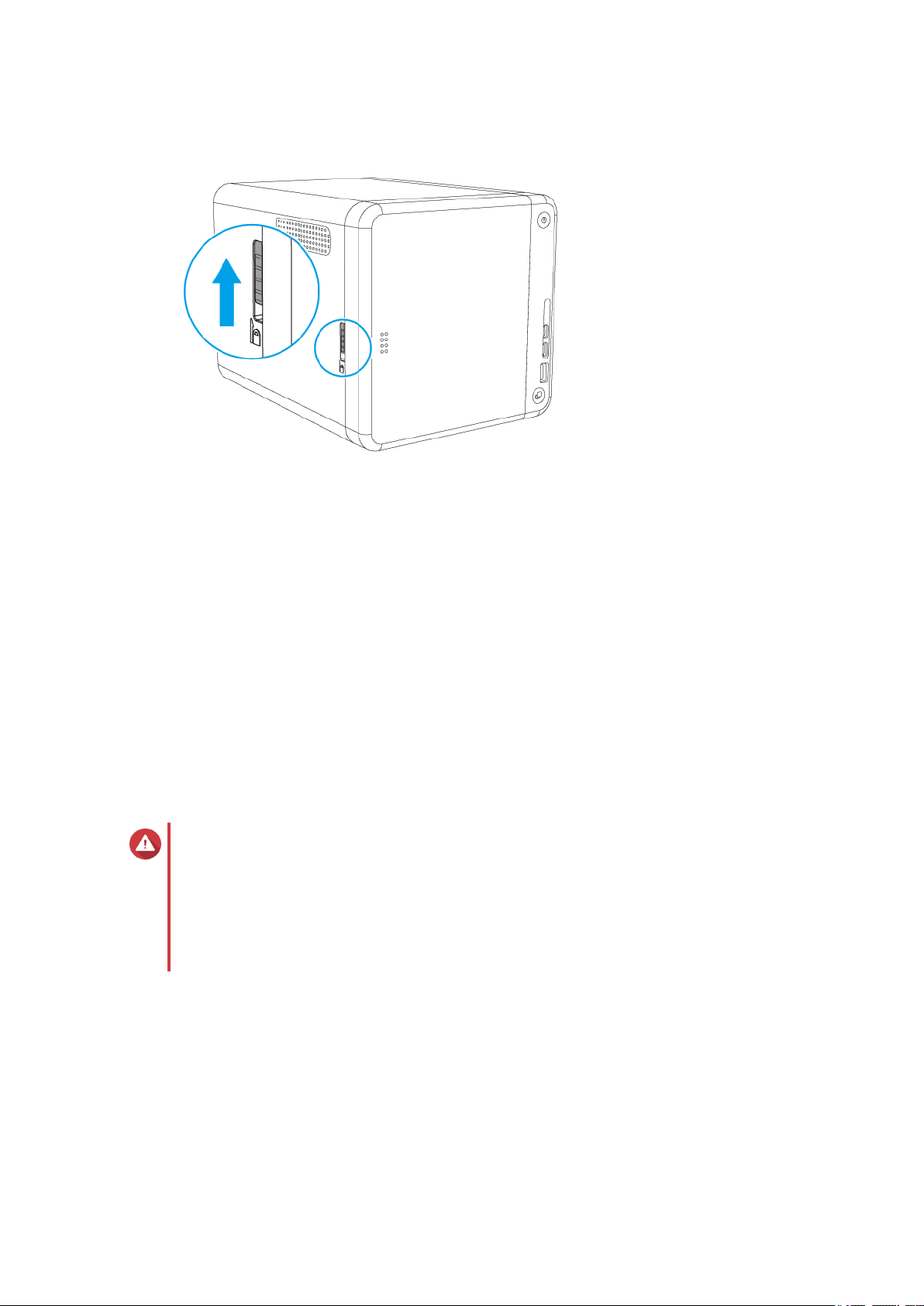

b. Schieben Sie den Riegel nach oben.
7. Schalten Sie den NAS ein.
2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren
Warnung
•Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
•Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
1.Schalten Sie das NAS aus.
Installation und Konfiguration 15
TS-453BT3 Benutzerhandbuch

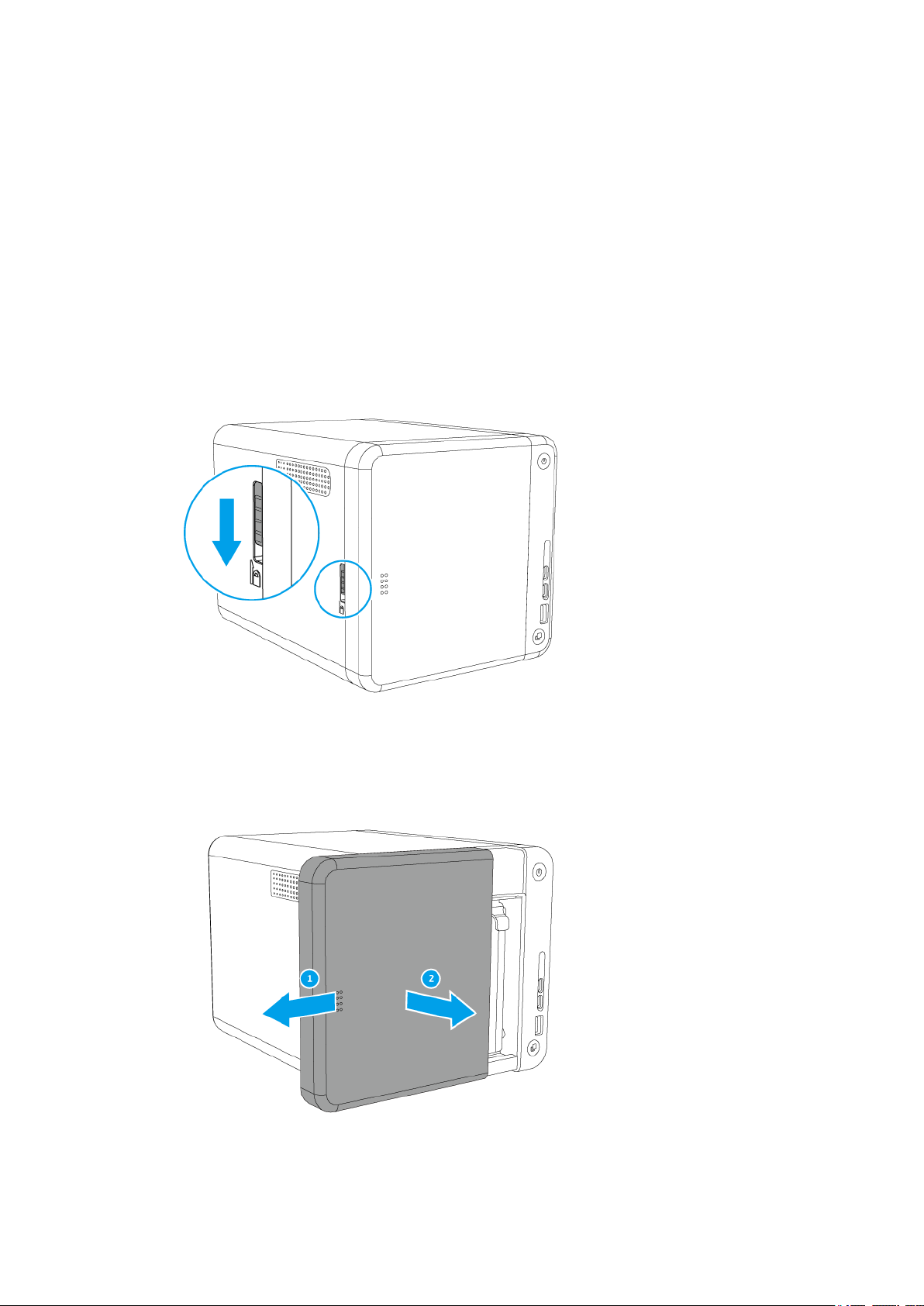

2.Entfernen Sie die vordere Abdeckung.
a.Suchen Sie die Verriegelung auf der linken Seite des NAS.
b.Schieben Sie den Riegel nach unten, um die Abdeckung zu entriegeln.
c. Schieben Sie die Abdeckung nach links, und ziehen Sie heraus.
3.Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen.
Installation und Konfiguration 16
TS-453BT3 Benutzerhandbuch
4.Installieren Sie ein Laufwerk im Laufwerkeinsatz.
a. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz.
b.Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.
c.Bringen Sie die Schraube an.
Installation und Konfiguration 17
TS-453BT3 Benutzerhandbuch
5. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.
6.Bringen Sie die vordere Abdeckung an.
a.Richten Sie die Abdeckung an den Schienen des Gehäuses aus, und schieben Sie sie nach rechts.
Installation und Konfiguration 18
TS-453BT3 Benutzerhandbuch
b. Schieben Sie den Riegel nach oben.
7. Schalten Sie den NAS ein.
M.2-Solid-State-Drives installieren
Warnung
•Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
•Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
Installation und Konfiguration 19
TS-453BT3 Benutzerhandbuch
1.Schalten Sie das NAS aus.
2.Ziehen Sie das Netzkabel aus der Steckdose.
3.Trennen Sie alle Kabel und sonstigen externen Komponenten.
4.Entfernen Sie die vordere Abdeckung.
a.Suchen Sie die Verriegelung auf der linken Seite des NAS.
b.Schieben Sie den Riegel nach unten, um die Abdeckung zu entriegeln.
c. Schieben Sie die Abdeckung nach links, und ziehen Sie heraus.
5.Entfernen Sie die Gehäuseabdeckung.
a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Gehäuse befestigt ist.
Installation und Konfiguration 20
Loading...
