Loading...TS-x53Be
TS-253Be
TS-453Be
Guide de l'utilisateur
Version du document: 2 17/05/2018
Guide de l'utilisateur du TS-x53Be
Table des matières |
|
1. Préface |
|
À propos de ce Guide................................................................................................................................... |
3 |
Audience....................................................................................................................................................... |
3 |
Conventions des documents........................................................................................................................ |
3 |
2. Présentation produit |
|
A propos du TS-x53Be................................................................................................................................. |
4 |
Spécifications matérielles............................................................................................................................. |
4 |
Contenu de la boîte...................................................................................................................................... |
6 |
Composants.................................................................................................................................................. |
6 |
Panneau avant......................................................................................................................................... |
7 |
Panneau arrière........................................................................................................................................ |
7 |
Panneau droit........................................................................................................................................... |
8 |
Numérotation des disques avant.............................................................................................................. |
9 |
Configuration requise pour l'installation........................................................................................................ |
9 |
Configuration du NAS................................................................................................................................. |
10 |
3. Installation et configuration |
|
Installation du matériel................................................................................................................................ |
11 |
Installation du lecteur.............................................................................................................................. |
11 |
Installer des cartes d’extension.............................................................................................................. |
19 |
Remplacer les modules mémoire........................................................................................................... |
25 |
Installation de QTS..................................................................................................................................... |
30 |
Installation de QTS via Qfinder Pro........................................................................................................ |
31 |
Installation de QTS à l’aide de clé de cloud........................................................................................... |
32 |
Installation de QTS par connexion HDMI............................................................................................... |
34 |
4. Opérations de base |
|
Bouton de marche/arrêt.............................................................................................................................. |
36 |
Bouton Réinitialiser..................................................................................................................................... |
36 |
Bouton Copie USB à une touche................................................................................................................ |
37 |
Voyants....................................................................................................................................................... |
37 |
Alarme sonore............................................................................................................................................ |
39 |
5. Dépannage |
|
Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS........................................................................... |
40 |
Le remplacement à chaud les disques en panne....................................................................................... |
40 |
Récupération des disques sains retirés Involontairement.......................................................................... |
41 |
Assistance et autres ressources................................................................................................................. |
41 |
6. Glossaire |
|
Clé de cloud................................................................................................................................................ |
42 |
CloudLink.................................................................................................................................................... |
42 |
myQNAPcloud............................................................................................................................................ |
42 |
ID myQNAPcloud........................................................................................................................................ |
42 |
Qfinder Pro................................................................................................................................................. |
42 |
QTS............................................................................................................................................................. |
42 |
7. Notifications |
|
Garantie limitée........................................................................................................................................... |
43 |
1
Clause de non-responsabilité..................................................................................................................... |
43 |
GNU Public License.................................................................................................................................... |
43 |
Avis de la FCC............................................................................................................................................ |
51 |
Respect des normes CE............................................................................................................................. |
52 |
SJ/T 11364-2006......................................................................................................................................... |
52 |
2
Guide de l'utilisateur du TS-x53Be
1. Préface
À propos de ce Guide
Ce guide fournit des informations sur le NAS QNAPTS-x53Be et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et des informations sur la résolution des pannes.
Audience
Ce document est destiné aux consommateurs et aux administrateurs de stockage. Ce guide suppose que l’utilisateur dispose de connaissances de base sur le stockage et les concepts de sauvegarde.
Conventions des documents
Symbole |
Description |
|
Les remarques fournissent les paramètres de configuration par défaut et des |
|
informations complémentaires. |
|
|
|
Les remarques importantes fournissent des informations sur les paramètres de |
|
configuration nécessaires et d'autres informations critiques. |
|
|
|
Les conseils formulent des recommandations ou des méthodes alternatives |
|
d’exécution d’une tâche ou de la configuration des paramètres. |
|
|
|
Les avertissements fournissent des informations qui - si elles sont ignorées - |
|
peuvent entraîner une perte potentielle, des blessures ou même la mort. |
|
|
Préface 3
Guide de l'utilisateur du TS-x53Be
2. Présentation produit
Ce chapitre fournit des informations de base sur le NAS QNAPTS-x53Be.
A propos du TS-x53Be
Le TS-x53Be est équipé d’un processeur quad-core Intel® Celeron® J3455 1,5 GHz avec un Turbo Core jusqu’à 2,3 GHz. Le TS-x53Be est livré avec deux ports réseau Gigabit et prend en charge la lecture vidéo 4K (H.264), et le transcodage en temps réel 1080p ou 4K. Grâce à un moteur AES-NI accéléré, le TS-x53Be fournit également un chiffrement AES 256 bits pour améliorer les performances système et la sécurité, et pour protéger les données sensibles de l’entreprise.
Spécifications matérielles
Important
La modification du matériel ou logiciel de votre produit QNAP product annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modifications non autorisées et l’installation d’applications tierces non prises en charge.
Composant |
|
TS-253Be |
TS-453Be |
UGS |
|
|
|
|
|
|
|
N/P commande |
• TS-253Be-2G |
• TS-453Be-2G |
|
|
• TS-253Be-4G |
• TS-453Be-4G |
|
|
|
|
|
Processeur |
|
|
|
|
|
||
Processeur |
Intel® Celeron® J3455 quad-core 1,5 GHz, pouvant atteindre 2,3 GHz |
||
Architecture |
64-bit |
|
|
|
|
|
|
Chipset graphique |
Intel® HD Graphics 500 |
|
|
Moteur de |
AES-NI |
|
|
chiffrement |
|
|
|
|
|
|
|
Mémoire |
|
|
|
|
|
|
|
Modules mémoire |
• 2 Go de RAM : 2 x 1 Go DDR3L |
|
|
pré-installés |
• 4 Go de RAM : 1 x 4 Go DDR3L |
|
|
|
|
||
|
Utilisez uniquement les modules de mémoire QNAP pour maintenir les performances |
||
|
et la stabilité du système. Pour les appareils NAS avec plusieurs emplacements de |
||
|
mémoire, utilisez des modules QNAP avec des spécifications identiques. |
||
|
|
Important |
|
|
|
|
|
|
|
L'utilisation de modules non pris en charge peut réduire les |
|
|
|
performances, entraîner des erreurs ou empêcher le système |
|
|
|
d'exploitation de démarrer. |
|
|
|
|
|
Nombre total |
2 x SODIMM DDR3L |
|
|
d'emplacements |
|
|
|
mémoire |
|
|
|
|
|
|
|
Mémoire maximale |
8 Go (2 x 4 Go) |
|
|
|
|
|
|
Stockage |
|
|
|
|
|
|
|
Baies de disques |
2 x SATA 6 Gbits/s |
4 x SATA 6 Gbits/s |
|
|
|
|
|
Présentation produit 4
Guide de l'utilisateur du TS-x53Be
Composant |
|
|
TS-253Be |
TS-453Be |
Compatibilité des |
• |
Disques durs SATA 3,5 pouces |
|
|
disques |
• |
Disques durs SATA 2,5 pouces |
|
|
|
|
|||
|
• SSD SATA 2,5 pouces |
|
||
|
|
|
|
|
Remplaçable à |
Oui |
|
|
|
chaud |
|
|
Remarque |
|
|
|
|
|
|
|
|
|
Les SSD utilisant des emplacements d'extension PCIe ne sont |
|
|
|
|
pas remplaçables à chaud. |
|
|
|
|
|
|
Réseau |
|
|
|
|
|
|
|
||
Ports Ethernet |
2 x RJ45 |
|
||
Gigabit |
|
|
|
|
Ports d'E/S externes et emplacements d'extension |
|
|||
|
|
|
||
Emplacements |
1 x PCIe 2.0 x2 |
|
||
PCIe |
|
|
|
|
Ports USB |
5 x USB 3.0 |
|
||
|
• |
Avant : 1 x USB 3.0 Type-A |
|
|
|
|
|
Conseil |
|
|
|
|
|
|
|
|
|
Vous pouvez utiliser le bouton Copie en une touche avec ce port. |
|
|
|
|
|
|
|
• |
Arrière : 4 x USB 3.0 Type-A |
|
|
|
|
|||
Sorties HDMI |
2 x HDMI 1.4b (résolution jusqu'à 3840 x 2160 à 30 Hz) |
|||
|
|
|
||
Audio |
• |
2 x jacks microphones électrodynamiques 3,5 mm |
||
|
• |
1 jack sortie de ligne 3,5 mm |
|
|
|
• |
1 haut-parleur |
|
|
|
|
|
Remarque |
|
|
|
|
|
|
|
|
|
Vous ne pouvez pas utiliser les haut-parleurs et la jack sortie ligne |
|
|
|
|
en même temps. |
|
|
|
|
|
|
Interface |
|
|
|
|
|
|
|
|
|
Boutons |
• |
Alimentation |
|
|
|
• |
Copie USB à une touche |
|
|
|
• |
Réinitialisation |
|
|
|
|
|
|
|
Dimensions |
|
|
|
|
|
|
|
||
Facteur de forme |
Tour |
|
||
|
|
|
||
Dimensions (H x L x |
168 x 105 x 226 mm |
168 x 170 x 226 mm |
||
P) |
6,61 x 4,13 x 8,90 pouces |
6,61 x 6,69 x 8,90 pouces |
||
Poids net |
1,66 kg (3,66 livres) |
2,33 kg (5,14 livres) |
||
|
|
|
|
|
Autres |
|
|
|
|
|
|
|
||
Bloc d'alimentation |
65W, 100 – 240 V CA, 50/60 Hz |
90W, 100 – 240 V CA, 50/60 Hz |
||
|
|
|
|
|
Présentation produit 5
Guide de l'utilisateur du TS-x53Be
Composant |
|
|
TS-253Be |
TS-453Be |
Batterie du système |
Batterie au lithium CR2032 (3 V, 225 mAh) |
|
||
|
|
|
Avertissement |
|
|
|
|
|
|
|
|
|
Si vous remplacez la batterie du système, utilisez uniquement le |
|
|
|
|
même type de batterie que celle qui existe afin d’éviter les |
|
|
|
|
explosions. |
|
|
|
|
||
Niveau sonore |
16,4 dB |
18,5 dB |
||
|
|
|
|
|
|
|
|
Remarque |
|
|
|
|
|
|
|
|
|
Les niveaux sonores ont été testés à une position de témoin, qui |
|
|
|
|
se trouve à un mètre du NAS. Le NAS de test fonctionnait à faible |
|
|
|
|
vitesse avec le nombre maximal de lecteurs installés. |
|
|
|
|
||
Ventilateurs |
Système : 1 x 7 cm |
Système : 1 x 12 cm |
||
|
|
|
|
|
|
|
|
Avertissement |
|
|
|
|
|
|
|
|
|
Afin d’éviter les graves blessures, ne touchez pas aux ventilateurs |
|
|
|
|
lorsque le NAS est connecté à une source d’alimentation. |
|
|
|
|
||
Température de |
0 à 40°C (32 à 104°F) |
|
||
fonctionnement |
|
|
|
|
Humidité relative |
• |
Humidité relative sans condensation : 5 à 95% |
||
|
• |
WBGT : 27˚C (80,6˚F) |
|
|
|
|
|
||
Emplacement de |
Emplacement de sécurité Kensington |
|
||
sécurité |
|
|
|
|
|
|
|
|
|
Conseil
Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com.
Contenu de la boîte
Élément |
|
Quantité |
NAS TS-x53Be |
1 |
|
|
|
|
Adaptateur secteur |
1 |
|
|
|
|
Câble d'alimentation |
1 |
|
|
|
|
Câble Ethernet |
2 |
|
|
|
|
Vis pour disques 3,5 pouces |
• |
TS-253Be: 6 |
|
• |
TS-453Be: 12 |
|
|
|
Vis pour disques 2,5 pouces |
• |
TS-253Be: 6 |
|
• |
TS-453Be: 12 |
|
|
|
Guide d'installation rapide (QIG) |
1 |
|
|
|
|
Composants
Présentation produit 6
Guide de l'utilisateur du TS-x53Be
Panneau avant
Non. |
Composant |
Non. |
Composant |
1 |
Bouton d'alimentation |
4 |
Voyant USB |
|
|
|
|
2 |
Voyant État |
5 |
Port USB 3.0 Copie en une touche |
|
|
|
|
3 |
Voyant LAN |
6 |
Bouton Copie USB à une touche |
|
|
|
|
Panneau arrière
Non. |
Composant |
Non. |
Composant |
1 |
Haut-parleur |
6 |
Jack haut-parleur 3,5 mm |
|
|
|
|
2 |
Entrée d’alimentation |
7 |
Emplacement de sécurité Kensington |
|
|
|
|
Présentation produit 7
Guide de l'utilisateur du TS-x53Be
Non. |
Composant |
Non. |
Composant |
3 |
Ports Ethernet Gigabit RJ-45 |
8 |
Jacks microphone dynamiques 3,5 mm |
|
|
|
|
4 |
Ports USB 3.0 Type-A |
9 |
Bouton Réinitialiser |
|
|
|
|
5 |
Ports HDMI |
10 |
Cace d'emplacement PCIe |
|
|
|
|
Panneau droit
Remarque
L'image ne comprend pas le châssis.
Non. |
Composant |
Non. |
Composant |
1 |
Emplacement PCIe |
3 |
Emplacement mémoire 2 |
|
|
|
|
2 |
Emplacement mémoire 1 |
- |
- |
|
|
|
|
Présentation produit 8
Guide de l'utilisateur du TS-x53Be
Numérotation des disques avant
TS-253Be
TS-453Be
Configuration requise pour l'installation
Catégorie |
|
Élément |
Environnement |
• |
Température ambiante : 0 à 40°C (32 à 104°F) |
|
• |
Humidité relative sans condensation : 5 à 95% |
|
• |
WBGT : 27˚C (80,6˚F) |
|
• |
Surface plane, anti-statique sans exposition directe au soleil, les |
|
|
liquides et les produits chimiques |
|
|
|
Présentation produit 9
Guide de l'utilisateur du TS-x53Be
Catégorie |
|
Élément |
Matériel et périphériques |
• |
Disques de stockage |
|
|
Pour plus de détails sur les disques compatibles, consultez https:// |
|
|
www.qnap.com/compatibility/. |
|
• |
Câble réseau |
|
|
|
Outils |
• |
Tournevis Phillips n°1 ou 2 |
|
• |
Bracelet anti-statique |
|
|
|
Configuration du NAS
1.Placez votre NAS dans un environnement qui répond aux exigences définies. Pour plus de détails, voir Configuration requise pour l'installation.
2.Vérifiez que les entrées d’air sur le fond du boîtier ne sont pas obstruées.
3.Retirez les films de protection de l'écran OLED et du capot avant.

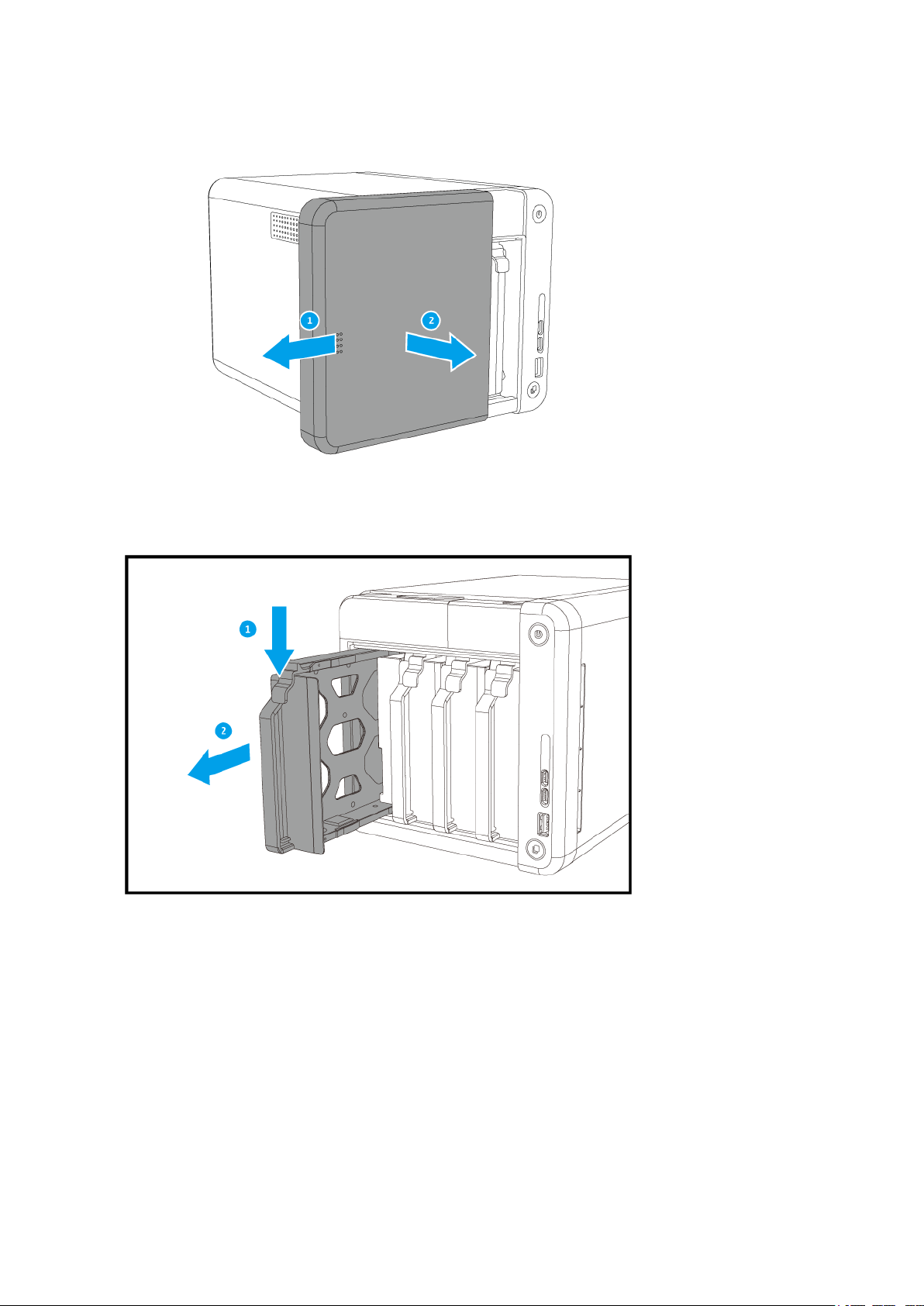

4.Installez les disques.
Pour plus de détails, consultez les rubriques suivantes :
•Installation de disques durs 3,5 pouces sur des plateaux de 3,5 pouces
•Installation de disques durs 2,5 pouces ou disques SSD sur des plateaux de 3,5 pouces
5.Branchez le cordon d'alimentation et tous les câbles applicables.
6.Allumez le NAS.
7.Installez QTS.
Pour plus de détails, voir Installation de QTS.
8.Connectez-vous à QTS.
Présentation produit 10
Guide de l'utilisateur du TS-x53Be
3. Installation et configuration
Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du firmware.
Installation du matériel
Cette section fournit des informations sur l’installation des disques, les modules de mémoire, et les cartes d'extension.
Installation du lecteur
Le TS-x53Be est compatible avec les disques durs 3,5 et 2,5 pouces, les disques SSD 2,5 pouces et les disques SSD M.2.
Installation de disques durs 3,5 pouces sur des plateaux de 3,5 pouces
Avertissement
•L’installation d’un disque efface toutes les données sur ce disque.
•Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.
1.Éteignez le NAS.
2.Retirez le capot avant.
a.Localisez le mécanisme de verrouillage sur le côté gauche du NAS.
b.Faites glisser le verrou vers le bas pour libérer le capot.
c. Faites glisser le capot vers la gauche, puis tirez.
Installation et configuration 11
Guide de l'utilisateur du TS-x53Be
3. Enlevez un plateau de disque en appuyant simultanément sur le loquet et en tirant le plateau.
4.Installez un disque sur le plateau.
a. Retirez les panneaux de fixation sur les côtés du plateau.
Installation et configuration 12
Guide de l'utilisateur du TS-x53Be
b.Placez le disque sur le plateau de sorte que les trous sur les flans du disques soient alignés avec les trous placés sur les flans du plateau.
c.Installez les panneaux de fixation.
d. Facultatif : Fixez des vis pour assurer le blocage du disque.
Installation et configuration 13
Guide de l'utilisateur du TS-x53Be
5. Faites coulisser plateau dans la baie du disque.
6.Installez le capot avant.
a. Alignez le capot avec les rainures du boîtier et ensuite faites-le glisser vers la droite.
Installation et configuration 14
Guide de l'utilisateur du TS-x53Be
b. Faites glisser le verrou vers le haut.
7. Allumez le NAS.
Installation de disques durs 2,5 pouces ou disques SSD sur des plateaux de 3,5 pouces
Avertissement
•L’installation d’un disque efface toutes les données sur ce disque.
•Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.
1.Éteignez le NAS.
Installation et configuration 15
Loading...
