Page 1

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

F 80 EPL GBL F 80 EPL GWH F 80 EPL GSA F 80 EPL GGR F 85 EPL IX

ЕЛЕКТРИЧНА ДУХОВА ШАФА ЭЛЕКТРИЧЕСКИЙ ДУХОВОЙ ШКАФ

Дана інструкція об`єднана з технічним паспортом. Данная инструкция объединена с техническим паспортом.

*Піраміда ТМ

Page 2

ШАНОВНИЙ, ПОКУПЕЦЬ!

Ми дякуємо Вам за придбання продукції ТМ Pyramida. Будь ласка, уважно ознайомтеся з цією Інструкцією перед початком користування. Монтаж і підключення електричної духової шафи повинні бути зроблені тільки кваліфікованим фахівцем відповідно правилам, викладеним в цій Інструкції. Виробник (постачальник) не несе відповідальність у випадку поломки або пошкодження виробу в результаті недотримання цієї Інструкції. Ця інструкція була розроблена для гарантування вашої безпеки і безпеки оточуючих. Тому, ми просимо вас уважно її прочитати, перед тим як встановлювати прилад і почати ним користуватися. Залиште дану інструкцію, щоб при необхідності звертатися до неї пізніше. Якщо прилад буде проданий або переданий іншій особі, упевніться, що дана інструкція була передана новому власнику.

Установка

• Зніміть коробку, поліетиленові елементи упаковки, пінопласт, металеві скріпки. Приберіть їх в недоступне місце, тому що вони можуть бути потенційно небезпечні для дітей.

• Переконайтеся в тому, що Ваша духовка не ушкоджена і повністю укомплектована, а мережевий кабель та електричні контакти в належному стані. Якщо у Вас є сумніви, зв’яжіться з продавцем негайно.

• Перед тим, як почати використовувати прилад, зніміть і видаліть з нього всі пакувальні матеріали і захисну плівку і зовні і всередині приладу.

• Виробник не несе відповідальність за недотримання техніки безпеки.

• Установка приладу і його підключення до електричної мережі повинні виконувати лише кваліфіковані спеціалісти, відповідно до рекомендацій Виробника і стандартами, що діють на території країн СНД. Неправильна установка може принести шкоду людям, тваринам або Вашій власності. У разі неправильної установки Виробник знімає з себе всяку відповідальність.

• Перед виконанням будь-яких операцій, важливо перевірити, що прилад ВІДКЛЮЧЕНИЙ від електричної мережі.

• Прилад обов’язково повинен підключатися до мережі із заземленнямм.

Електрична безпека гарантована тільки при наявності ефективного заземлення, виконаного відповідно до правил електричної безпеки. Ця вимога обов’язково має дотримуватися. Якщо виникли сумніви, зв’яжіться з фахівцем з установки, який перевірить Вашу систему заземлення. Виробник не несе відповідальності за збитки, викликані відсутністю заземлення або його несправністю.

• Якщо духовка підключається безпосередньо до мережі, без вилки і розетки, необхідно встановити багатолінійний вимикач з відстанню між розведеними контактами не менше 3 мм, лінія заземлення при цьому не повинна розрива-

Page 3

тися. Вимикач повинен встановлюватися в легкодоступному місці.

• Переконайтеся, щоб поблизу приладу забезпечувалася вільна циркуляція повітря. Погана вентиляція призведе до перегріву виробу.

• Використання приладу призводить до підвищення температури і вологості в приміщенні, в якому він встановлений. Забезпечте добру вентиляцію (або встановіть витяжку з повітряпроводом).

• Якщо пристрій інтенсивно використовується протягом тривалого часу, то ефективність вентиляції слід збільшити або підвищити потужність витяжки.

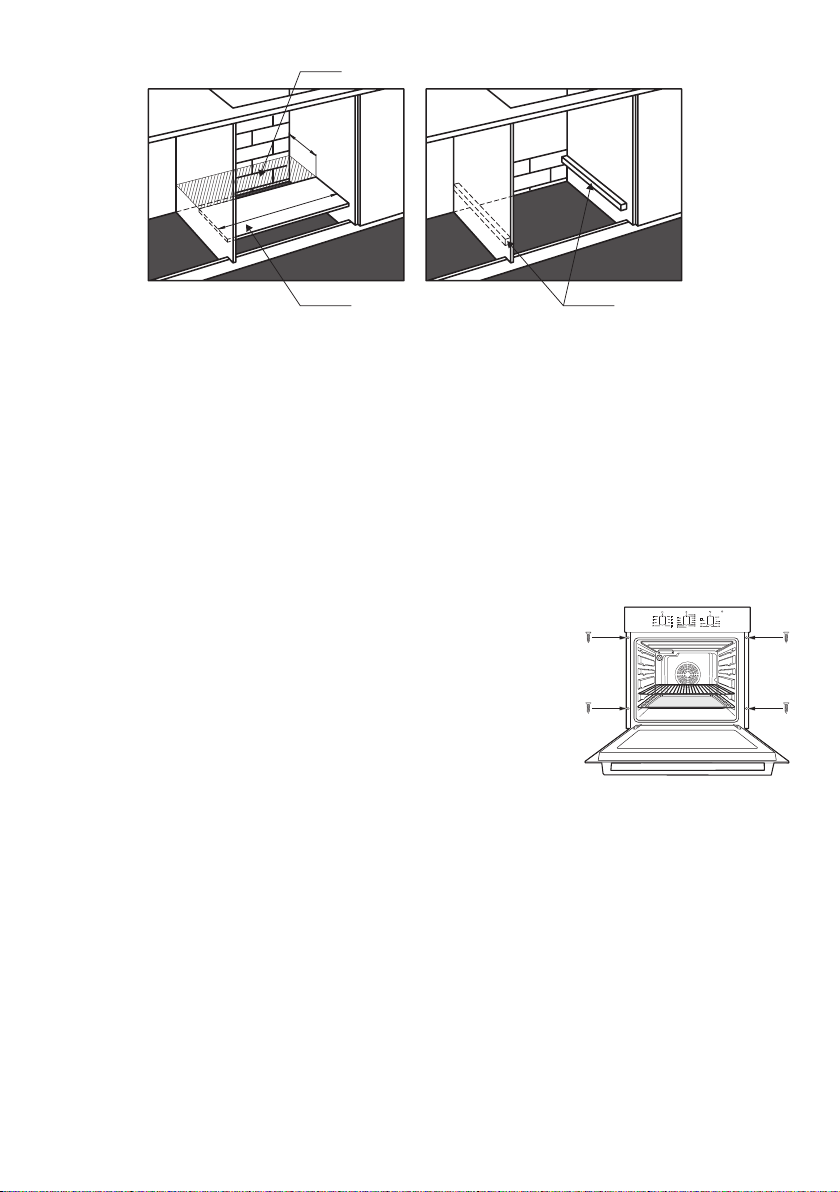

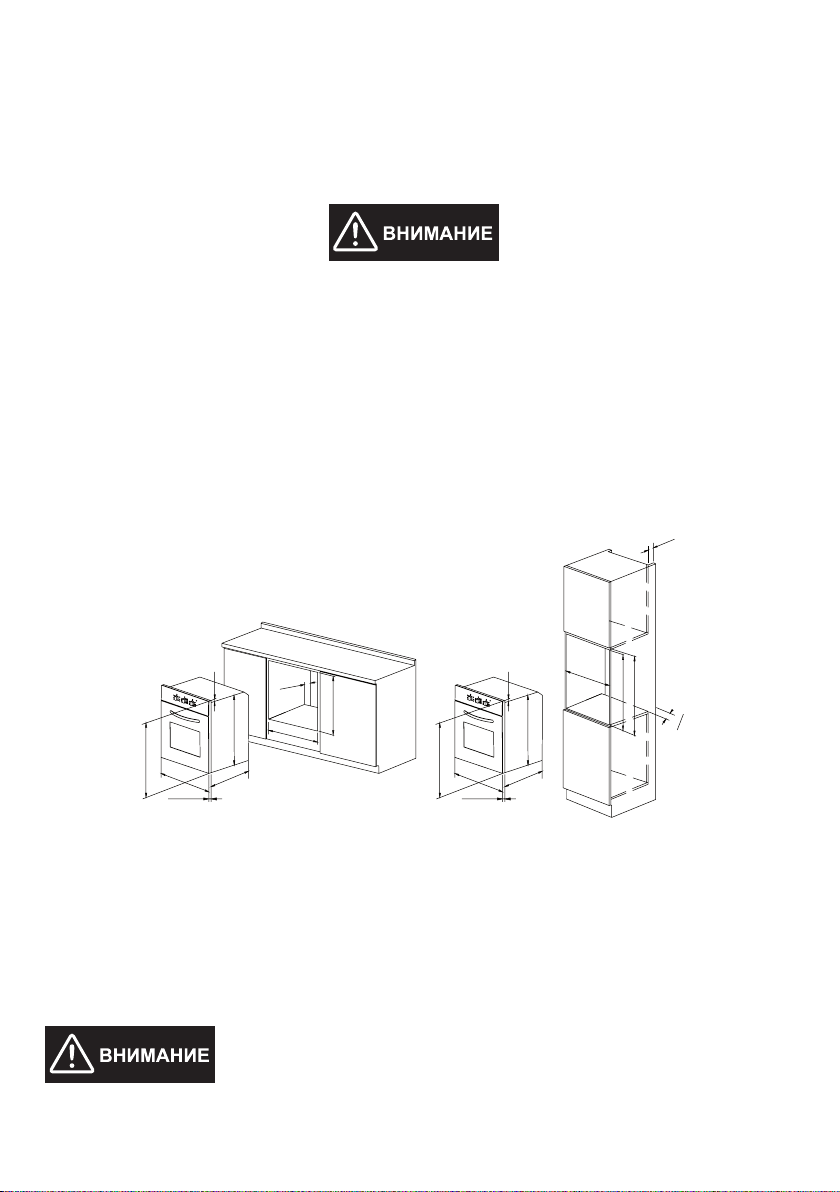

• Для правильної установки електричної духовки в кухонні меблі і підключення до електричної мережі, а так само для її подальшої безпечної експлуатації уважно ознайомтеся з відповідними розділами даної інструкції. Звертайтеся тільки до кваліфікованих фахівців сервісних центрів або інших авторизованих організацій.

Безпека при роботі з духовою шафою

• Всі електричні духовки TM Pyramida розроблені для використання всередині приміщень. Ні за яких обставин не використовуйте духовки на вулиці.

• Ця духовка повинна використовуватися в домашніх умовах для приготування їжі відповідно до даної інструкції. Використання духовки не за призначенням, а також промислове використання, використання духовки в офісах, підприємствах сфери обслуговування, охорони здоров’я, освіти і т.п. не передбачено. Виробник не несе відповідальності за вихід з ладу духовки при порушенні даної пункту інструкції.

• Неприпустимо намагатися змінити конструкцію та технічні характеристики даної електричної духовки.

• Заборонено використання подовжувачів і перехідників. Довжина кабелю не повинна перевищувати 1,5 м.

• Виробник не несе відповідальності за загоряння, що відбулися з-за використання трійників і подовжувачів, а також сполучного кабелю, перетин якого не відповідає потужності споживаної Вашої духовкою. При установці необхідно перевірити відповідність характеристик мережі та електричної духовки. Необхідні відомості містяться в інформаційній табличці (етикетці).

• Розетка і вилка повинні бути одного типу.

• Не тягніть мережевий кабель, щоб вийняти вилку з розетки: це дуже небезпечно. Чи не затискайте і не натягайте мережевий кабель. Для заміни пошкодженого мережевого кабелю викликайте фахівця з авторизованої обслуговуючої організації.

• Слідкуйте за тим, щоб вентиляційні отвори і щілини меблів не були закриті, в іншому випадку виникає небезпека перевищення робочої температури електричної ізоляції і короткого замикання. Наявність спеціальних вентиляційних отворів і / або щілин - обов’язкове! Це впливає на безпеку експлуатації духової шафи (Див. «7.1. Установка вбудованих духовок»).

Page 4

• Інтенсивне використання духовки іноді призводить до підвищення температури і вологості в приміщенні, в якому вона встановлена. Необхідно забезпечити належну вентиляцію приміщення, в якому працюватиме дана електрична духовка (так само рекомендується установка витяжки з повітряпроводом).

• Ваша духовка повинна використовуватися тільки для того, для чого вона розроблена. Не використовуйте духовку для інших цілей, (наприклад, обігріву приміщення). Виробник не несе відповідальності за поломки, викликані неналежним або нерозумним використанням духовки.

• Не торкайтеся духовки, мокрими руками або іншими частинами тіла, не користуйтеся духовкою босоніж.

• Відповідно до загальних вимог Державної Протипожежної служби не залишайте працюючу духовку без нагляду.

• Забороняється зміна конструкції духовки і ремонт особами, не уповноваженими Виробником або його представником.

• При використанні інших кухонних електроприладів, поруч з духовкою, стежте за тим, щоб їх кабелі живлення не торкалися гарячих частин духовки.

• Їдучи на тривалий час, відключайте духовку від електромережі.

• Не використовуйте легкозаймисті рідини (алкоголь, бензин і т.п.) поблизу працюючої духовкою.

• Не торкайтеся гарячої поверхні внутрішньої камери духовки, та гарячих дек (противнів) або решіток. Користуйтеся прихватами або спеціальними рукавицями. Уникайте дотику до нагрівальних елементів. Слідкуйте за тим, щоб не перекинути посуд, в якій готуються продукти. Все це може призвести до травм та опіків.

• Даний виріб не призначений для використання дітьми або особами із зниженими фізичними, чуттєвими або розумовими здібностями, або за відсутності у них життєвого досвіду використання електричних духовок, якщо вони не знаходяться під контролем або проінструктовані особою, відповідальною за їх безпеку. Діти повинні перебувати під контролем дорослих для недопущення ігор з електричною духовкою.

• Вбудовувані електроприлади можуть експлуатуватися тільки в тому випадку, якщо вони стаціонарно встановлені в призначену для цих цілей кухонні меблі, в приміщеннях, відповідних необхідним вимогам експлуатації. Це забезпечить правильну і безпечну експлуатацію Вашої вбудованої побутової техніки.

• Відкриті частини даного приладу нагріваються при приготуванні їжі і залишаються гарячими протягом деякого часу після вимкнення. Тримайте дітей подалі від приладу, поки він не охолоне.

• У разі пошкодження кабелю живлення, вилки або розетки, для заміни повинні використовуватися тільки аналогічний спеціальний кабель і відповідні вилка або мережева розетка, придбані в спеціалізованих магазинах або в службі технічного обслуговування і ремонту, і відповідні вимогам безпеки.

• Уникайте впливу на прилад атмосферних явищ, таких як дощ або прямі сонячні промені.

Page 5

• Не використовуйте духовку для зберігання чого-небудь.

• Завжди беріться за ручку дверей в центрі, тому що її краї можуть виявитися гарячими через природний витік гарячого повітря.

Безпека дітей

• Даний прилад повинен використовуватися тільки повнолітніми людьми. Подбайте про те, щоб діти та особи, незнайомі з даною інструкцією, не користувалися духовкою без вашого нагляду.

Очищення і обслуговування

• Завжди виймайте вилку з розетки або відключайте струм на щитку перед чищенням, миттям або іншими операціями з профілактики електричної духовки.

• Підтримуйте прилад у чистому стані. Забруднення харчовими залишками неприпустимо, тому що може призвести до ризику виникнення пожежі.

• НЕ ДОПУСКАЙТЕ, ЩОБ ПРОЛИТІ ПРОДУКТИ З ВИСОКОЮ КОНЦЕНТРАЦІЄЮ ЦУКРУ (НАПРИКЛАД, ВАРЕННЯ) ЗАСИХАЛИ ВСЕРЕДИНІ ДУХОВКИ, ТОМУ ЩО ЦЕ МОЖЕ ПОШКОДИТИ ЕМАЛЕВЕ ПОКРИТТЯ ВСЕРЕДИНІ ДУХОВКИ.

• Не можна використовувати для очищення духовки пар (пароочисник).

Сервісне обслуговування і запасні частини

• У разі виникнення несправностей - духовка не працює або працює не правильно, а також, якщо на ній з’явилися сліди механічних пошкоджень (відколи або тріщини на склі або у внутрішній камері):

– вимкніть духовку; – відключіть її від джерела електроживлення; – повідомте про поломку в сервісний центр, телефон якого вказаний у га-

рантійному документі (гарантійному талоні, сервісній книжці, сервісному сертифікаті).

• Ніколи не намагайтеся самостійно лагодити прилад. Інакше це може призвести до пошкоджень і нещасних випадків.

• У разі виникнення питань пов’язаних з правильною експлуатацією Вашої духової шафи, в першу чергу зверніться до змісту даної інструкції. Якщо ви не змогли знайти в ній необхідної інформації, зверніться на офіційний сайт ТМ Pyramida http://www.pyramida.ua, або до авторизованого сервісного центру.

• Сервісне обслуговування даного приладу повинно проводитися тільки в авторизованому технічному сервісному центрі.

Утилізация приладу

• Якщо Ви вирішили, що духовка більше не годиться для експлуатації, зробіть

Page 6

її непридатною для використання: відключіть від мережі, обріжте живильний кабель, зніміть потенційно небезпечні частини (це особливо важливо для безпеки дітей, які можуть грати з невикористовуваними або викинутими приладами).

• Прилад зроблений з матеріалів, які є екологічно безпечними. Прийнявши рішення про заміну приладу новим, зверніться до організацій, що займаються утилізацією даного виду техніки.

Інформація з транспортування

Обережно, крихке.

Необхідно берегти вантаж від вологи.

Дотримання вертикального положення при транспортуванні.

Не затискати.

Дотримуватись межі кількості ярусів на штабелі.

Особлива утилізація продукції.

Вторинна переробка упаковки.

Page 7

ЗМІСТ

1. ЯК КОРИСТУВАТИСЯ ДУХОВКОЮ ............................ 9

2. ФУНКЦІЇ ДУХОВКИ ......................................... 9

3. УПРАВЛІННЯ ДУХОВКОЮ...................................12

4. ЯК ПІДТРИМУВАТИ ДУХОВКУ В НАЛЕЖНОМУ СТАНІ ...........19

5. ПРАКТИЧНІ ПОРАДИ З ПРИГОТУВАННЯ БЛЮД ................23

6. БЕЗПЕКА ПРИ РОБОТІ С ДУХОВКЮ ..........................27

7. МОНТАЖ .................................................29

8. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ................................32

9. КОМПЛЕКТ ПОСТАВКИ .....................................32

10. ГАРАНТІЯ ...............................................32

Page 8

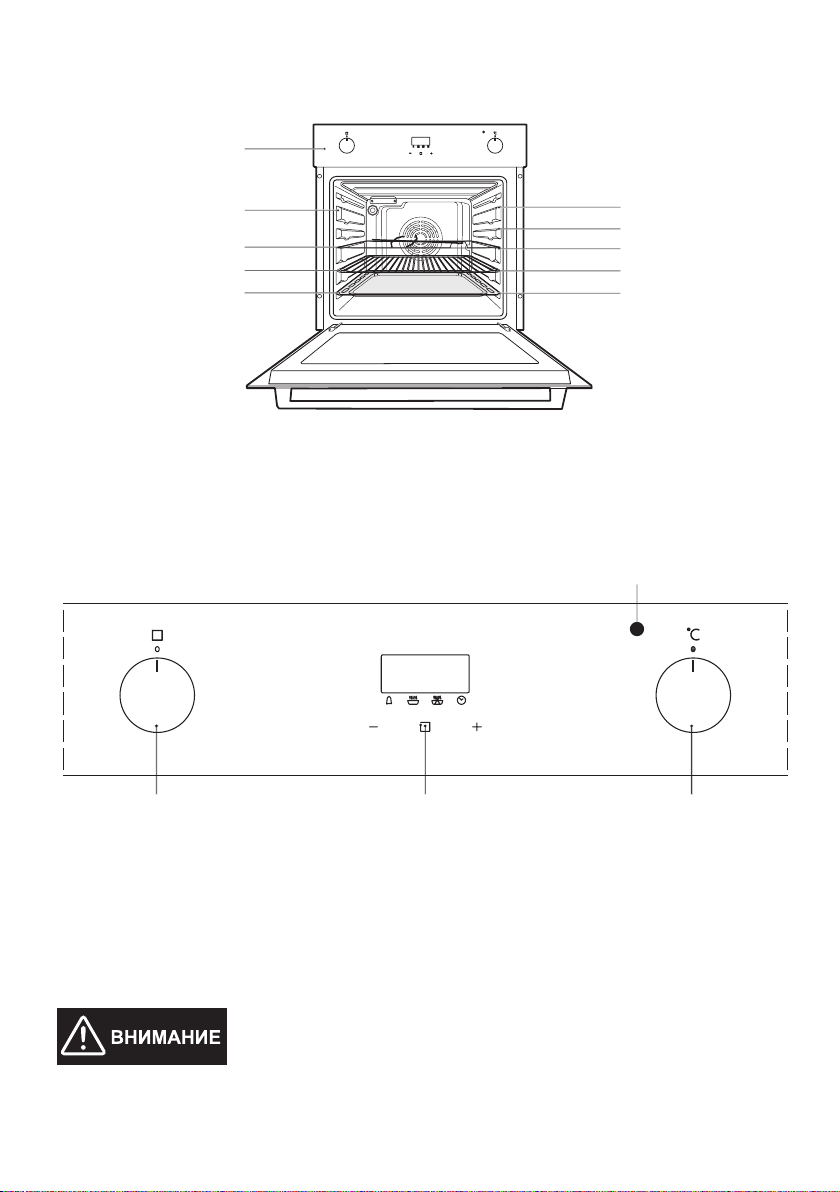

ОПИС

FJH

C D

A – Панель управління B – Знімні напрямні для решіток або дек C – Рожен D – Решітка E – Піддон (противень) або деко

Рівень 5 Рівень 4 Рівень 3 Рівень 2 Рівень 1

F – Ручка РЕЖИМИ (ручка вибору функції духової шафи) H – Ручка ТЕРМОСТАТА (установка температури) I – Світловий індикатор ТЕРМОСТАТА (світиться коли духова шафа нагрівається і гасне по досягненні заданої температури) J – Електронна панель керування

Щоб активувати управління духовкою необхідно налаштувати годинник.

Комплект поставки духових шаф ТМ Pyramida може відрізнятися від зображеного на цій сторінці, залежно від моделей та їх модифікацій.

Page 9

1. ЯК КОРИСТУВАТИСЯ ВАШОЮ ДУХОВКОЮ

При першому використанні пристрою, ми рекомендуємо вам встановити термостат на температуру від 120°С до 150°С, і залишити порожню духовку на 30-45 хвилин включеною. Потім відкрити дверцята духовки і впустити в неї кімнатне повітря. Запах, який зазвичай присутній при першому використанні, викликаний випаровування речовин, що використовуються для захисту духовки під час зберігання до моменту її фактичної установки.

2. ФУНКЦІЇ (РЕЖИМИ) ДУХОВКИ

2.1. Традиційний нагрів (одночасний нагрів зверху і знизу)

Рекомендоване положення ручки «ТЕРМОСТАТА» «°С»: у проміжку від 60 °С до максимуму. Одночасно включаються верхній і нижній нагрівальні елементи. Це класичний, традиційний режим використання духовки, який було удосконалено оптимальним розподілом тепла і зниженим споживанням енергії. Дана функція (режим) найкраще підходить при приготуванні страв з великою кількістю інгредієнтів (різні види м’яса з овочами або рисом, риба з овочами тощо). Найкращі результати також досягаються при приготуванні страв з яловичини або телятини (тушковане м’ясо, гуляш, дичина, шинка і т.д.), які вимагають тривалого приготування зі збризкуванням водою або жиром. Ця функція також підходить для приготування кексів і тортів, а також для приготування страв у горщиках, гусятниці або жаровні . При приготуванні в режимі традиційної духовки, використовуйте тільки одне деко або решітку, для приготування тільки на одному з рівнів. В іншому випадку розподілення тепла буде нерівномірним. Використовуючи різні положення дека, ви можете змінювати співвідношення тепла для верхньої і нижньої частині страви, що готується . При виборі положення дека, орієнтуйтеся на те, де сааме, на даному етапі приготуванні страви, потрібно більше тепла – зверху чи знизу.

2.2. Делікатне приготування

Рекомендоване положення ручки «ТЕРМОСТАТА» «°С»: у проміжку від 60 °С до 250 °С. Включені нижній нагрівальний елемент і примусова конвекція. Дана комбінація підходить для приготування випічки, кексів у формах для випічки, тістечок, безе, інших солодощів. Відмінні результати також будуть отримані при приготуванні страв, де потрібен нагрів тільки знизу. Рекомендується ставити деко на нижній рівень.

Page 10

2.3. Верхній нагрів

Рекомендоване положення ручки «ТЕРМОСТАТА» «°С»: у проміжку від 60 °С до максимуму. Включені верхні нагрівальні елементи. Даний режим може використовуватися для рум’янцю і при завершальній стадії приготування.

2.4. Гриль

Рекомендоване положення ручки «ТЕРМОСТАТА» «°С»: максимум. Включені центральні верхні нагрівальні елементи. Дуже інтенсивній температурний вплив гриля (інфрачервоне випромінювання) дає можливість швидко підсмажити м’ясо або птицю до утворення скоринки, при цьому, зберігаючи їх соковитими і м’якими всередині. Гриль також рекомендується застосовувати для приготування страв, яким потрібна висока температура на поверхні: стейки, телятина, м’ясо на реберцях, філе, гамбургери і т.д. Деякі приклади приготування на грилі включені в розділ «Практичні поради з приготування страв».

Не залишайте двері духовки відкритими на тривалий час при роботі в режимі «Гриль». Дуже гаряче повітря, що виходить з духовки, може пошкодити ручки управління духовки.

2.5. Гриль з конвекцією

Рекомендоване положення ручки «ТЕРМОСТАТА» «°С»: у проміжку від 60 °С до 200 °С. Включені центральний верхній нагрівальний елемент і примусова конвекція. Така комбінація збільшує ефективність непрямого теплового випромінювання нагрівального елемента за допомогою посиленої циркуляції повітря в духовці. Це запобігає підгоранню їжі на поверхні, дозволяючи температурному впливу проникнути глибоко всередину продуктів що готуються. Ідеальні результати досягаються при приготуванні кебаба з м’яса зі спеціями, домашніх ковбас, сосисок, реберець, курки в гострому соусі, перепелів, свинячих відбивних і т.д. Готувати в режимі «Гриль з конвекцією» рекомендується тільки при закритих дверцятах духовки. Також цей режим добре підходить для приготування риби.

2.6. Конвекція (Випічка)

Рекомендоване положення ручки «ТЕРМОСТАТА» «°С»: у проміжку від 60 °С до 250 °С. Включені задній нагрівальний елемент і примусова конвекція, забезпечуючи рівномірний розподіл тепла в духовці. Даний режим відмінно підходить для приготування кількох страв на різних рівнях одночасно, а також для випічки і приготування делікатних кондитерських страв (ватрушки і булочки, кекси і печиво, рулети та тістечка з листкового тіста, а також для іншої здобі). Такі страви можна готувати на декількох деках (противнях)

Page 11

одночасно. Ще режим «Конвекція» можна використовувати для запікання значної кількості не великих порцій овочів або фруктів.

2.7. Розморожування

Рекомендоване положення ручки «ТЕРМОСТАТА» «°С»: будь-яка. Вентилятор, розташований задній стінці духовки змушує повітря навколо продукту циркулювати практично при кімнатній температурі. Цей режим рекомендується для розморожування будь-яких продуктів, але особливо для ніжних, яким може зашкодити інтенсивній тепловий вплив, як наприклад: торт-морозиво, кремові десерти і т.д. При використанні вентилятора, час розморожування зменшується приблизно в два рази. Для розморожування м’яса, птиці, риби, овочів або напівфабрикатів, можна прискорити процес, використовуючи режим «Випічка» і встановивши температуру 80-100 °C.

2.8. Рожен (якщо входить в комплект поставки)

Для правильного використання рожна, виконайте такі дії: Встановіть на 1-му (нижньому) рівні деко, для уловлювання м’ясних соків і жиру. Встановіть спеціальну опору для рожна на 3-му рівні і помістіть кінець рожна в привід через спеціальний отвір на задній стінці духовки. Для включення функції «Рожен» встановіть ручку «РЕЖИМИ» духовки в одне з цих

положень: , або , залежно від наявності цих режимів у вашій духовій шафі. Для зняття рожна зі спеціальною опори – використовуйте знімну ручку. Для інших режимів духовки ця функція не застосовується.

Примусова вентиляція корпусу духової шафи

Для того щоб корпусу та двері духових шаф ТМ Pyramida не перегрівалися і не чинили сильного температурного впливу на кухонні меблі, всі духовки ТМ Pyramida обладнано спеціальним охолоджуючим вентилятором, який автоматично включається, коли корпус духовок починає нагріватися. При цьому навколо корпусу духовки створюється постійна циркуляція повітря, що запобігає його перегріву.

По закінченні приготування, після виключення духовки, спеціальний вентилятор продовжує працювати до тих пір, поки духовка не буде достатньо охолоджена. Неголосний звук від працюючого вентилятора, що охолоджує корпус духової шафи буде чутно навіть після вимкнення духовки.

Page 12

3. УПРАВЛІННЯ ДУХОВКОЮ

В духовках серії встановлені ручки керування з діод ним підсвічуванням (червоним або синім).

Для того щоб увімкнути духовку необхідно встановити один з режимів приготування за допомогою відповідної ручки «РЕЖИМИ» (при виборі режиму загориться діодне підсвічування). Потім встановити відповідну температуру за допомогою ручки «ТЕРМОСТАТА» (при виборі температури загориться діодне підсвічування).

Для цього необхідно натиснути на ручку «РЕЖИМИ», злегка втопивши її (приблизно на 2-3 мм), потім відпустити. Ручка висунеться, і можна буде встановити потрібний режим. Аналогічним чином виставити необхідну температуру за допомогою ручки «ТЕРМОСТАТ». Діодне підсвічування ручок керування загориться тільки, якщо спочатку був обраний один з режимів приготування – ручка «РЕЖИМИ». Якщо спочатку обрати температуру, то підсвічування ручки «ТЕРМОСТАТА» не буде.

Підсвічування обох ручок керування загориться, тільки після вибору одного з режимів приготування за допомогою ручки «РЕЖИМИ».

В духовках при встановлених режимах і температурі (робочий стан духової шафи) ручки керування втоплюються, при цьому діодне підсвічування ручок світиться протягом усього часу приготування.

Щоб вимкнути духовку, необхідно поставити ручки і в положення « » (початкове положення) і натиснути на них до упору (не докладаючи великих зусиль, щоб не зламати їх). Ручки повністю втопляться в панель управління і спрацює механізм їх фіксації в даному положенні.

3.1. Установка часу приготування на електронній панелі управління

Пристрій для програмування з дисплеєм і сенсорним (або кнопковим)

управлінням

Сенсор призначений для вибору функцій програмування. За допомогою дотику до сенсора обираються наступні функції: «таймер», «три-

валість приготування», «час закінчення приготування», «налаштування поточного часу».

За допомогою сенсорів або Ви можете змінювати установки часу.

• Сенсор збільшує значення.

• Сенсор зменшує значення.

Page 13

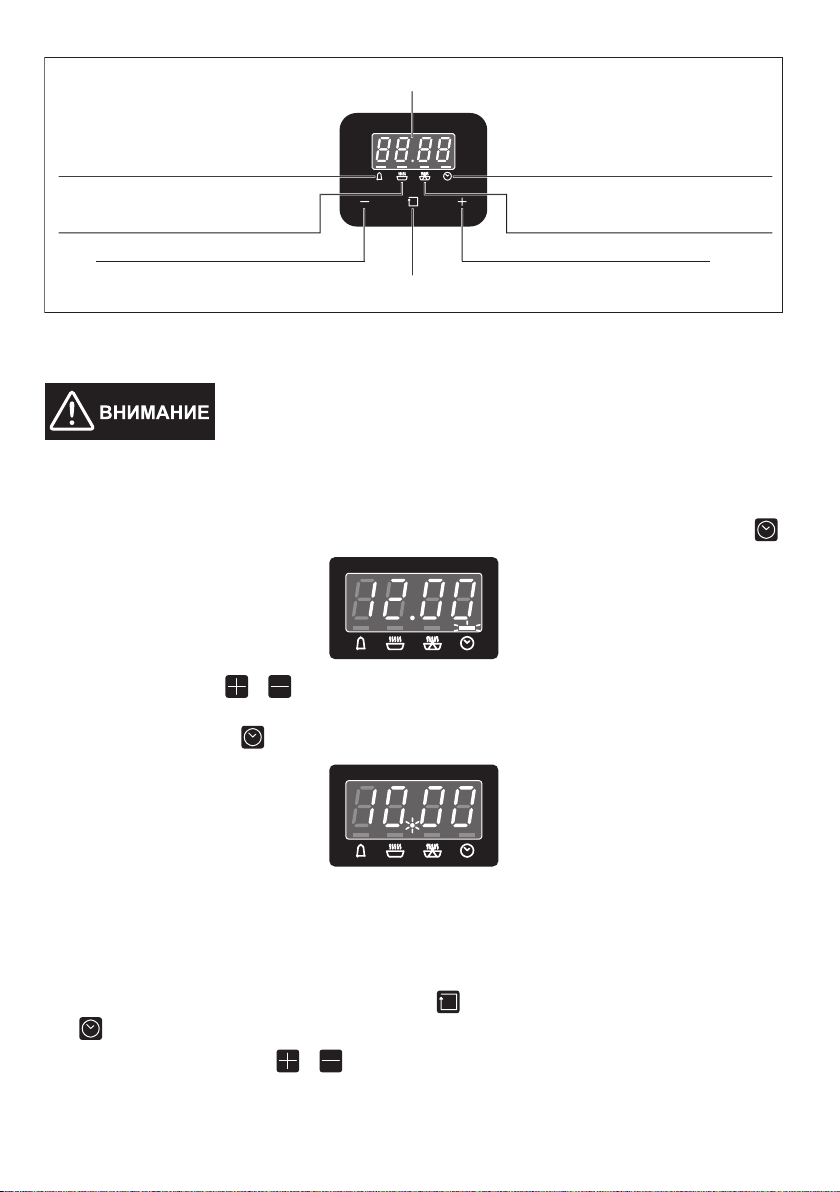

Дисплей

Піктограма налаштувань таймера Піктограма налаштувань годинника

Піктограма налаштувань тривалості приготування

Сенсор зменшення параметрів

Сенсор збільшення параметрів

Сенсор вибору функцій

Піктограма налаштувань часу закінчення приготування

Підключіть духовку до електромережі.

Управління духовкою поки не активовано! Щоб активувати управління духовкою необхідно налаштувати годинник.

Налаштування цифрового годинника

Після підключення до електромережі або після збою живлення час скидається. На дисплеї висвічується значення «12.00», і блимає індикатор над піктограмою .

За допомогою сенсорів і налаштуйте поточний час на годиннику (наприклад: 10:00). Через кілька секунд (орієнтовно 3 секунди) індикатор, що знаходиться над пікто-

грамою перестане блимати.

Це означає, що Ви встановили поточний час на годиннику, і панель управління духовки активована.

Якщо час було налаштовано не вірно, або час збився, для повторного налаштування годинника необхідно:

1. Декілька разів доторкнутись до сенсора , щоб індикатор над піктограмою почав блимати.

2. За допомогою сенсорів і встановіть необхідний час на годиннику.

Page 14

Точність годинника залежить від частоти струму в мережі (50 Гц), тому поточний час іноді потрібно корегувати.

Ввімкнення духовки в ручному режимі

Після налаштування поточного часу духовка працює у ручному режимі.

Щоб увімкнути духову шафу у ручному режимі необхідно:

1. За допомогою ручки «РЕЖИМИ» обрати необхідний режим приготування.

2. За допомогою ручки «ТЕРМОСТАТ» обрати потрібну температуру.

3. Духова шафа одразу ввімкнеться і почне працювати. Індикатор біля ручки «ТЕРМОСТАТ» буде світитись доки набирається виставлена вами температура. Як тільки духовка нагріється до обраної вами температури, індикатор згасне.

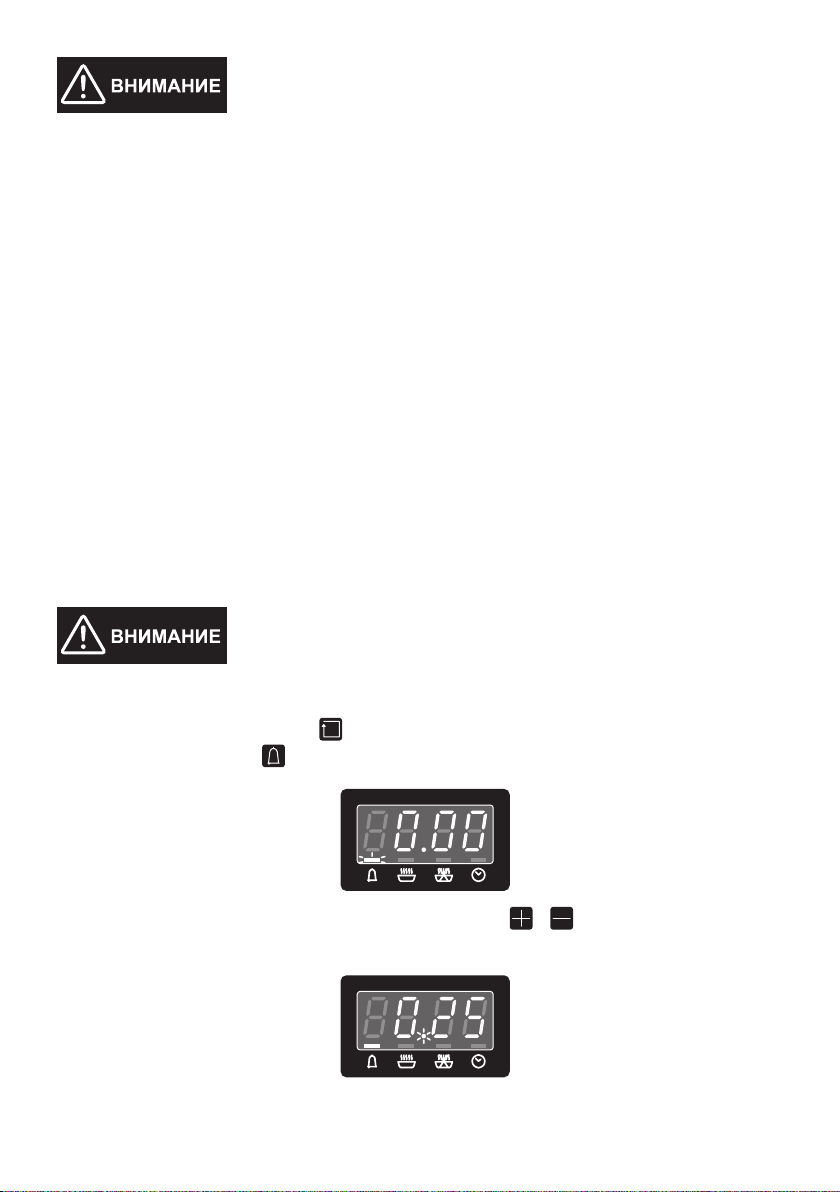

Функція «Кухонний таймер»

Функція «кухонний таймер» використовується лише для подачі звукового сигналу. Таймер дозволяє задати потрібний час, котрий буде відраховуватись у зворотному напрямку.

Функцією «кухонний таймер» можна скористатись для контролю часу приготування при роботі з іншими приладами, що не обладнані таймером.

Таймер не вмикає і не вимикає духовку. Він подає лише звуковий сигнал по закінченню заданого проміжку часу.

Щоб активувати функцію «кухонний таймер» необхідно:

1. Доторкніться до сенсора , на дисплеї заблимає індикатор, розташований над піктограмою .

2. Протягом 3-х секунд за допомогою сенсорів та встановіть час, через який духовка буде подавати звуковий сигнал (Наприклад: через 25 хвилин).

Page 15

3. Зачекайте 3 секунди, щоб індикатор перестав блимати. Функцію «таймер» активовано.

4. Після закінчення встановленого Вами часу, пролунає звуковий сигнал, що триватиме 2 хвилини.

Вимкнути звуковий сигнал, що подається духовкою, можна доторкнувшись до будь-якого з сенсорів панелі управління , чи . Після вимкнення звуко-

вого сигналу, на дисплеї відобразиться поточний час.

• «Кухонний таймер» можна встановити на час від 1 хвилини до 23 годин 59 хвилин.

• Якщо під час налаштування «кухонного таймера» протягом 3-х секунд не вводились значення часу, функція «кухонний таймер» деактивується. На дисплеї відобразиться поточний час. Щоб по новій налаштувати «кухонний таймер» потрібно буде повторити всі дії з початку.

Автоматичне вимкнення духовки

Дана функція використовується для автоматичного вимкнення духової шафи після закінчення часу відведеного часу на приготування їжі. Тобто духова шафа вимкнеться незважаючи на те, що ручки «РЕЖИМИ» і «ТЕРМОСТАТ» перебувають у робочому положенні, і сповістить Вас звуковим сигналом.

Функцію «автоматичного вимкнення духовки» можна активувати двома способами:

1. Встановивши «тривалість приготування». Ви задаєте час, скільки повинна готуватись ваша страва.

2. Встановивши «час закінчення приготування». Ви встановлюєте точну годину, о котрій духовка повинна вимкнутись.

Користуйтесь більш зручним для Вас способом.

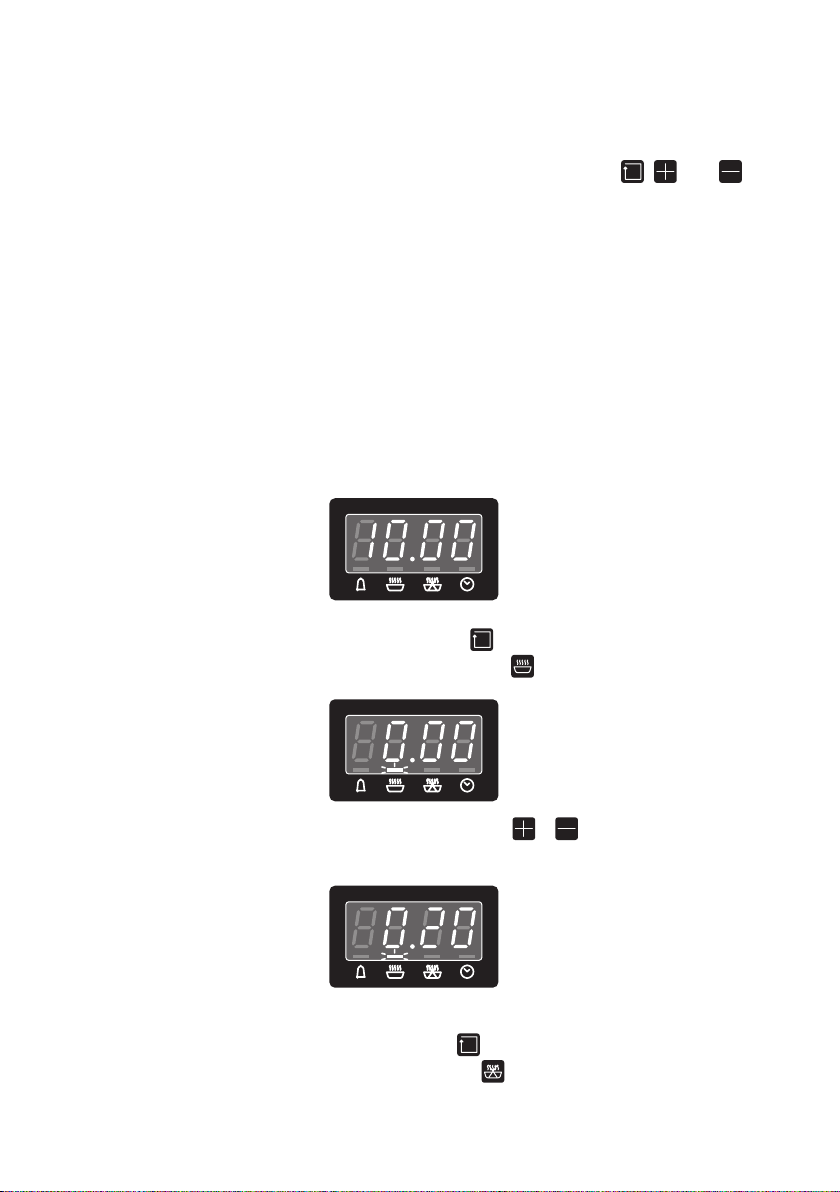

Нехай поточний час 10:00.

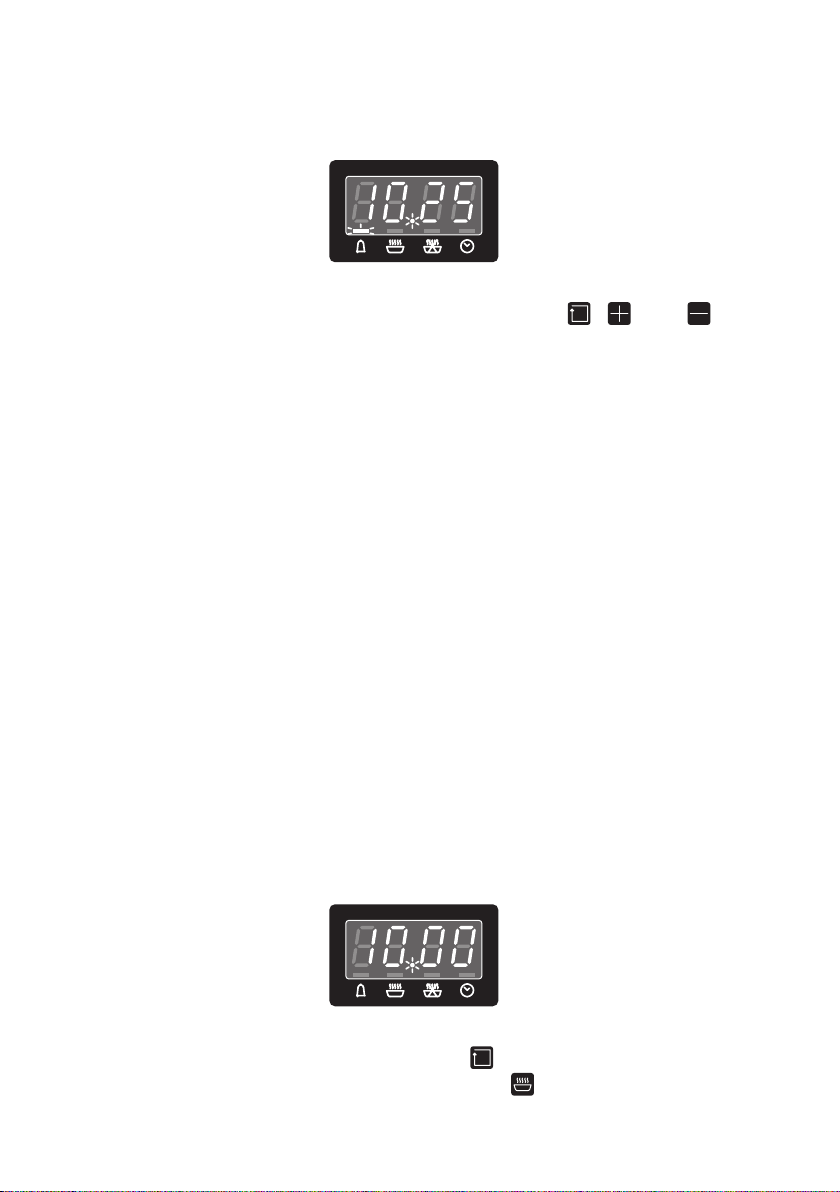

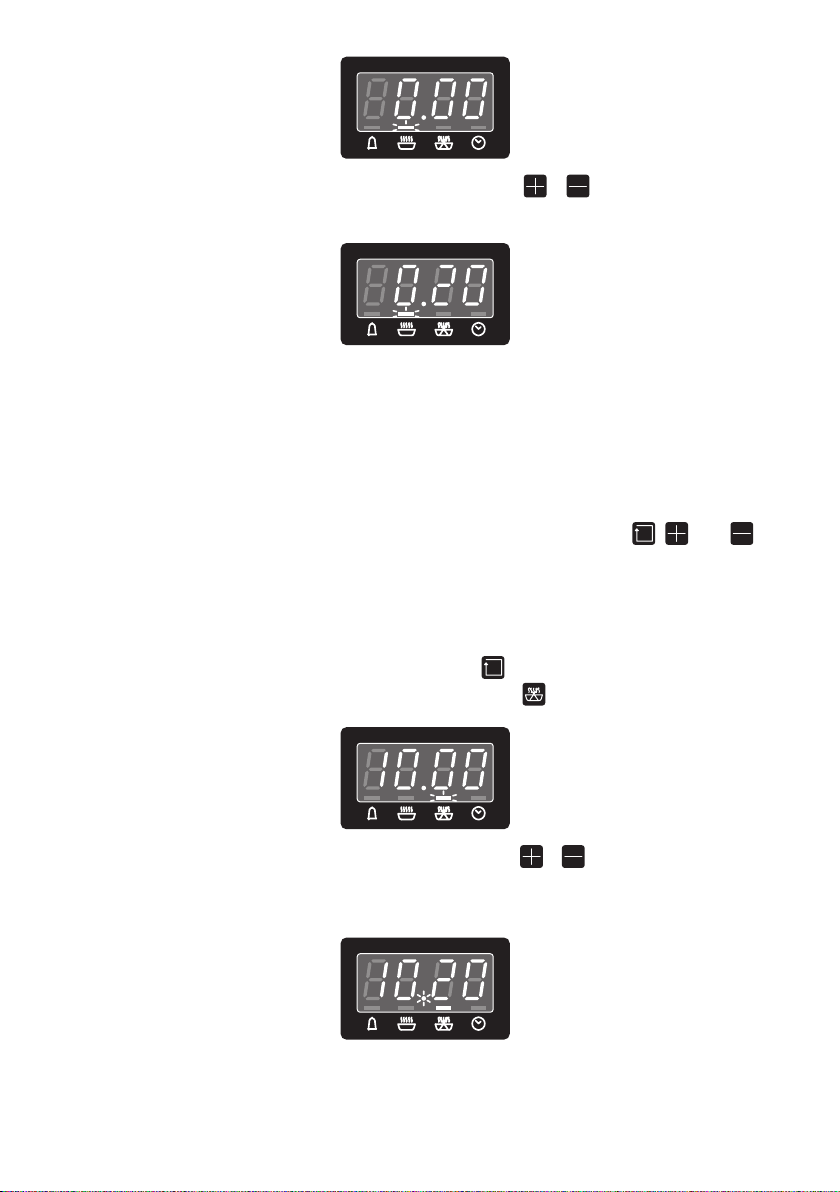

Встановлення «тривалості приготування»

1. Декількома дотиками до сенсора переведіть блимаючий індикатор на дисплеї в положення над піктограмою .

Page 16

2. Протягом 3-х секунд за допомогою сенсорів та встановіть тривалість приготування. (наприклад: 20 хвилин)

3. Зачекайте 3 секунди, щоб індикатор перестав блимати. Тепер тривалість приготування встановлено, а на дисплеї відображено поточний час.

4. Виберіть режим приготування і встановіть температуру в духовці, обертаючи ручки «РЕЖИМИ» і «ТЕРМОСТАТ». Духовка ввімкнеться і почне працювати.

5. По закінченню приготування їжі духова шафа вимкнеться і пролунає звуковий сигнал, що триватиме 2 хвилини.

6. Щоб вимкнути звуковий сигнал доторкніться до сенсора , чи . Після вимкнення звукового сигналу, на дисплеї відобразиться поточний час.

7. Поверніть ручки «РЕЖИМИ» і «ТЕРМОСТАТ» в положення вимкнено.

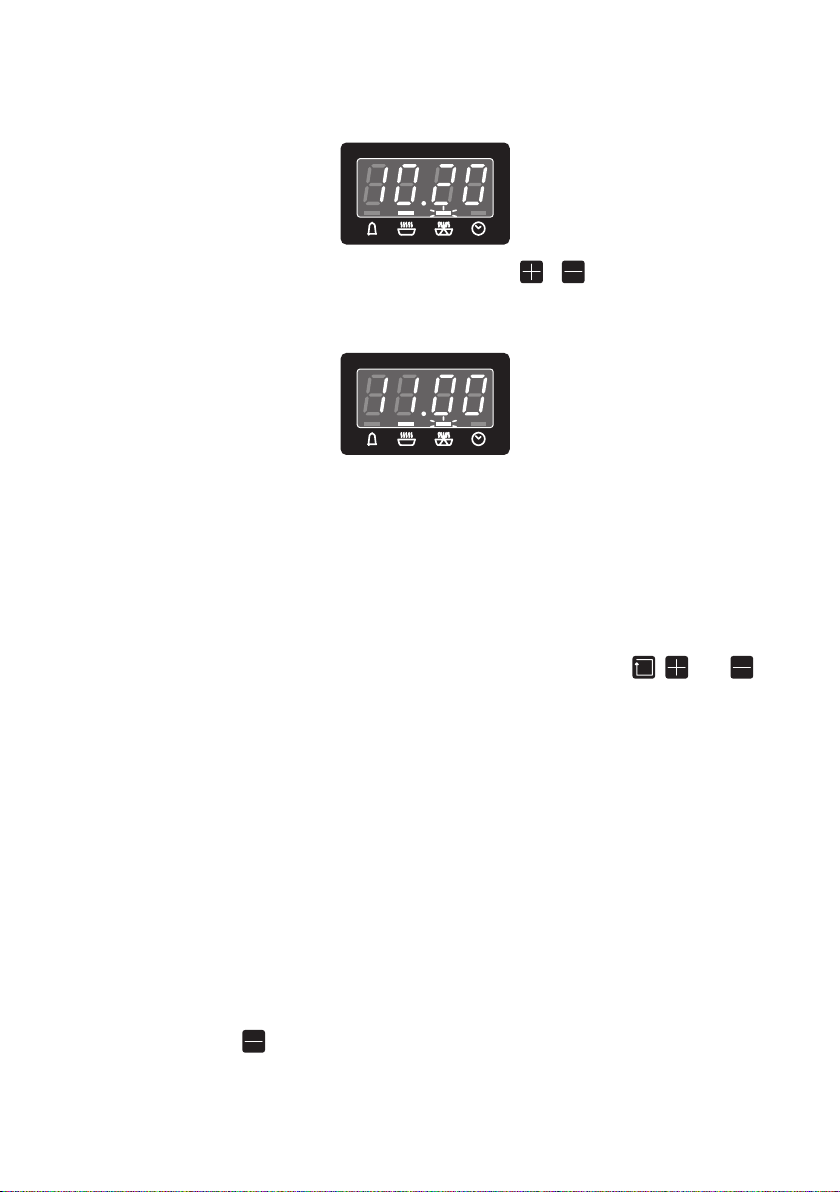

Встановлення «часу закінчення приготування»

1. Декількома дотиками до сенсора переведіть блимаючий індикатор на дисплеї в положення над піктограмою .

2. Протягом 3-х секунд за допомогою сенсорів та встановіть час, коли духовка повинна закінчити приготування, і автоматично вимкнутись. (наприклад: 10:20)

3. Зачекайте 3 секунди, щоб індикатор перестав блимати. Функція «час закінчення приготування» активована.

Page 17

5. По закінченню приготування їжі духова шафа вимкнеться і пролунає звуковий сигнал, що триватиме 2 хвилини.

7. Поверніть ручки «РЕЖИМИ» і «ТЕРМОСТАТ» в положення вимкнено.

Автоматичне ввімкнення і вимкнення духовки

Дана функція активується, якщо задана «тривалість приготування» менше за різницю між «часом закінчення приготування» і поточним часом. Тоді програматор автоматично розраховує потрібний час початку приготування. Таким чином відбувається відкладене приготування страви. Духовка вмикається коли настане розрахований час. Готує страву протягом заданого часу. Вимикається по завершенню приготування, і подає звуковий сигнал.

Нехай поточний час 10:00

1. Декількома дотиками до сенсора переведіть блимаючий індикатор на дисплеї в положення над піктограмою .

2. Протягом 3-х секунд за допомогою сенсорів та встановіть тривалість приготування. (наприклад: 20 хвилин)

3. Зачекайте 3 секунди, щоб індикатор перестав блимати.

4. Декількома дотиками до сенсора переведіть блимаючий індикатор на дисплеї в положення над піктограмою . Для зручності налаштувань, програматор

Page 18

автоматично до поточного часу додає раніше введену тривалість приготування, і відображає на дисплеї результат (в нашому випадку: 10.20).

5. Протягом 3-х секунд за допомогою сенсорів та встановіть час, коли духовка повинна закінчити приготування, і автоматично вимкнутись. (наприклад: 11:00)

6. Зачекайте 3 секунди, щоб індикатор перестав блимати. Функція «Автоматичне ввімкнення і вимкнення духовки» активована.

7. Виберіть режим приготування і встановіть температуру в духовці, обертаючи ручки «РЕЖИМИ» і «ТЕРМОСТАТ». Духовка ввімкнеться, коли настане розрахований час початку приготування, і почне працювати.

8. По закінченню приготування їжі духова шафа вимкнеться і пролунає звуковий сигнал, що триватиме 2 хвилини.

9. Щоб вимкнути звуковий сигнал доторкніться до сенсора , чи . Після вимкнення звукового сигналу, на дисплеї відобразиться поточний час.

10. Поверніть ручки «РЕЖИМИ» і «ТЕРМОСТАТ» в положення вимкнено.

• Якщо потрібно зробити корегування Ваших налаштувань, то це можна зробити за допомогою дій описаних вище.

• Якщо під час програмування «автоматичного ввімкнення і вимкнення духовки», Ви спочатку вибрали режим приготування і температуру, обертаючи ручки «РЕЖИМИ» і «ТЕРМОСТАТ» (духовка почала працювати). А потім налаштовували «тривалість приготування» і «час закінчення приготування», то по закінченню програмування духовка вимкнеться. І почне роботу згідно програми, коли настане розрахований програматором час.

Відміна налаштувань програматора

Щоб відмінити налаштування необхідно активувати відповідну функцію, і утримуючи сенсор встановити початкові значення:

• для «кухонного таймера» – 0.00;

Page 19

• для «тривалості приготування» – 0.00;

• для «часу закінчення приготування» – поточний час.

Коли досягнуті початкові значення, лунає короткий звуковий сигнал.

• Цифровий таймер дозволяє встановити максимальний час вимикання духовки в межах до 23 годин 59 хвилин.

• Дотик до сенсорів сенсорів або – дозволяє змінювати настройки часу з кроком в одну хвилину. Якщо ж доторкнутися до сенсора і утримувати на ньому палець, налаштування часу будуть змінюватися значно швидше.

• Якщо під час налаштувань протягом 3-х секунд не вводились значення часу, функція деактивується. На дисплеї відобразиться поточний час. Щоб по новій налаштувати обрану функцію потрібно буде почати всі дії з початку.

• Обов’язково стежте за тим, щоб сенсорна панель завжди була чистою. Дотики до сенсорів необхідно робити подушечками пальців, повністю закриваючи сенсор. Дотики не повинні бути занадто тривалими або занадто короткими.

3.2. Підсвічування

Підсвічування духовки встановлюється поворотом ручки «РЕЖИМИ» у відповідне положення . Лампа розташована на задній (або задній та боковій) стінці вну-

трішньої камери духовки. Підсвічування залишається ввімкненим, поки духовка працює в одному з режимів приготування.

Деякі моделі обладнані підсвічуванням, що складається з двох ламп. Вони знаходяться на задній і лівій стінці внутрішньої камери духовки.

4. ЯК ПІДТРИМУВАТИ ДУХОВКУ В НАЛЕЖНОМУ СТАНІ

Перед очищенням або обслуговуванням духовки, вимкніть її від джерела живлення.

Для збільшення терміну служби вашої духовки, її необхідно регулярно чистити, враховуючи наступне:

• Емальовані та фарбовані елементи чи елементи з нержавіючої сталі, скло дверей або скляні панелі управління слід протирати вологою (але добре віджатою) ганчіркою або губкою, змоченою у теплій воді зі спеціальними миючими засобами. Не використовуйте абразивних порошків або агресивних речовин, які можуть їх пошкодити. При неправильному догляді, на нержавіючої сталі можуть утворитися плями, чи інші механічні пошкодження, які важко видалити.

Page 20

Користуйтеся тільки спеціальними, наявними в продажі засобами, призначеними для догляду за поверхнями з нержавіючої сталі. Уважно читайте інструкції із застосування миючих засобів. Після миття або очищення всі зовнішні поверхні духовки рекомендується ретельно промити, протерти і висушити. Для миття або очищення використовуйте не сильно змочені водою серветки, м’які ганчірки, або спеціальні мочалки. Пам’ятайте, що надлишки води можуть пошкодити електричну проводку, контакти, блоки управління духовки.

• Внутрішню поверхню духовки бажано мити і чистити безпосередньо після закінчення процесу приготування, коли вона ще тепла. Для миття або очищення внутрішньої поверхні духовки так само використовуйте не сильно змочені водою серветки, м’які ганчірки, або спеціальні мочалки. Пам’ятайте, що надлишки води можуть пошкодити електричну проводку і контакти, завдати шкоди нагрівальним елементам. Після очищення всі внутрішні поверхні духовки рекомендується ретельно промити, протерти і висушити. Уникайте використання абразивних миючих засобів (наприклад, чистячі порошки і т.д.), абразивних губок для посуду або кислоти (такі як засіб для видалення накипу і т.д.), оскільки дані засоби можуть пошкодити емаль. Якщо жирні плями або забруднення важко видалити, використовуйте спеціальні засоби для миття духовок, слідуючи інструкціям на їх упаковці. Після миття або очищення всі внутрішні поверхні духовки рекомендується ретельно промити, протерти і висушити.

• Якщо ви користуєтеся духовкою тривалий час, може утворитися конденсат. Приберіть його за допомогою сухої тканини. Стежте за тим щоб краплі води не залишилися на елементах чи частинах меблів які виготовлено з ДСП чи ДВП. Надлишок вологи може пошкодити Ваші меблі.

• По периметру камери духовки є гумовий ущільнювач. Регулярно перевіряйте стан цього ущільнювача. При необхідності вимийте його без використання абразивних миючих засобів чи предметів. У разі його пошкодження, будь ласка, зверніться до найближчого сервісного центру. Заборонено користуватися духовкою до того моменту, поки пошкоджений гумовий ущільнювач не буде замінений.

Ваша духовка може бути обладнана ущільнювачем дверцят, виготовленим з скловолокна, який забезпечує надійний захист від високої температури всередині духової шафи. Він абсолютно безпечний.

– Для догляду за ним – протирайте його вологим, добре віджатим шматком

тканини. Не використовуйте цю тканину для інших цілей. На ній можуть залишитись частинки скловолокна.

– Без необхідності не торкайтесь ущільнювача зі скловолокна руками.

Обов’язково мийте руки після дотику до ущільнювача зі скловолокна.

– Остерігайтесь попадання частинок скловолокна на шкіру, слизову оболон-

ку і в очі. При попаданні частинок скловолокна на шкіру, слизову оболонку, або очі – можливі неприємні відчуття у вигляді печіння.

– Не дозволяйте дітям торкатись до ущільнювача зі скловолокна.

Page 21

• Мийте скляні двері за допомогою неабразивних засобів і губок і витирайте їх насухо.

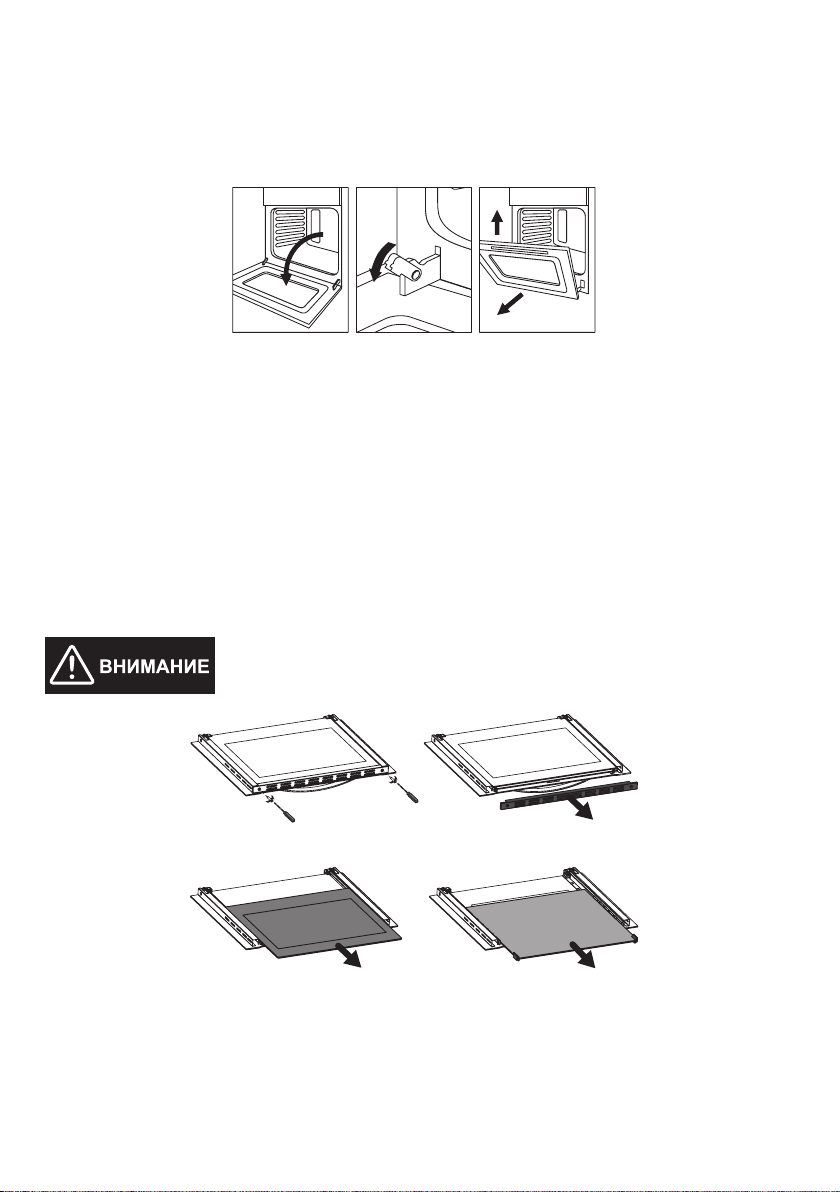

4.1. Зняття дверцят та догляд за ними

Зняття дверцят

Мал. 1.

Для більш ретельного прибирання двері духовки можна зняти. Це робиться таким чином:

• Повністю відкрийте дверцята (Мал. 1.1.);

• Злегка припідніміть дверцята та підійміть невеликі упори, розташовані на двох петлях (Мал. 1.2.);

• Візьміть дверцята за зовнішні краї і повільно підніміть її, як при закриванні, але не до кінця, а до фіксації в середньому положенні;

• Потягніть дверцята до себе, виймаючи її з місця установки (Мал. 1.3.);

• Встановити двері на місце можна, виконавши наведені вище дії у зворотному порядку.

Очищення скла

Духовки обладнані дверима, конструкція яких дозволяє витягти і внутрішнє, і середнє скло з дверей духовки, для їх повного очищення. Для цього необхідно:

• Викрутити 2 гвинти по краях торцевої перфорованої пластини.

• Зняти торцеву перфоровану пластину.

• Акуратно потягнути на себе внутрішнє скло, злегка підштовхуючи його з дальньої сторони.

Page 22

• Потім, при необхідності, таким же чином витягти середнє скло.

• Вимити і насухо витерти обидва скла (ви можете протерти середнє скло, не виймаючи його з корпусу двері.).

• Встановити на місце середнє скло, встановити на місце внутрішнє скло у зворотному порядку.

Обов’язково перевірте наявність та правильність розташування гумових ущільнювачів, для кріплення середнього скла.

Не використовуйте абразивні чистильні засоби або жорсткі металеві скребки для чищення скла дверей, бо вони можуть подряпати поверхню, що призведе до пошкодження та подрібнювання скла.

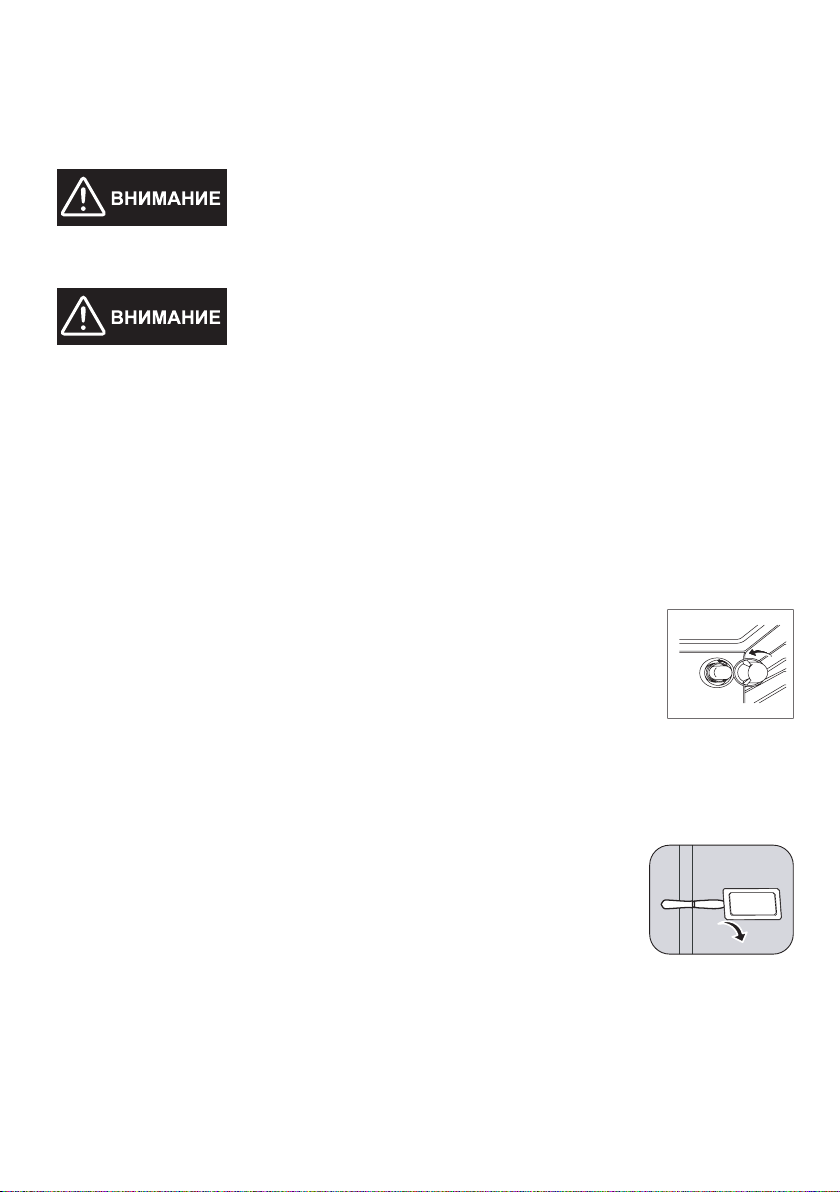

4.2. Заміна ламп підсвічування

В духовій шафі використовуються лампи підсвічування з наступними характеристиками:

– Стійкість до високих температур: 300 °C – Наруга: 220-240 В – Потужність: 25 Вт – Тип: Е14.

Для заміни лампи на задній стінці необхідно:

• Вимкнути духовку з електромережі.

• Викрутити скляну кришку лампи проти годинникової стрілки

• Викрутити перегорілу лампу, і замінити її на нову, з характеристиками зазначеними вище.

• Закрутити скляну кришку лампи.

• Заново підключіть духовку до електричної мережі.

Для заміни лампи на боковій стінці необхідно (якщо присутня):

• Вимкнути духовку з електромережі.

• Зняти з бокової стінки духовки напрямні.

• Зняти скляну кришку лампи:

– тримайте нижню частину скляної кришки однією рукою; – вставте плаский гострий предмет, як столовий ніж, між

склом і боковою поверхнею духовки;

– зніміть кришку лампи.

• Викрутити перегорілу лампу, і замінити її на нову, з характеристиками зазначеними вище.

• Встановіть все на місце у зворотному порядку.

• Заново підключіть духовку до електричної мережі.

Page 23

5. ПРАКТИЧНІ ПОРАДИ З ПРИГОТУВАННЯ БЛЮД

Позначення режиму

1. Традиційна Качка

2. Деликатне приготування

3. Верхній нагрів

4. Гриль Конвертики з кре-

Їжа що готується Вага, кгПоло-

Смажена яловичина або телятина

Смажена свинина

Сухе печиво (пісочне)

Ватрушки

Фруктові кекси

Бісквітний кекс

Піца

Додавання рум’янцю стравам - 3-4 15 220 -

ветками і кальмаром

Філе тріски

Овочі на грилі

Телятина

Відбивна

Гамбургери

Макрель

Гарячі бутерброди

На рожні (якщо є)

Час попеження дека від дна духовки

1 3 15 200 65-75

1 3 15 200 70-75

1 3 15 200 70-80

- 3 15 180 15-20

1 3 15 180 30-35

1 2 або 3 15 180 40-45

0,5 3 15 160 25-30

0,5 3 15 220 15-20

1 4 5 Max 6-8

1 4 5 Max 10

1 3/4 5 Max 10-15

1 4 5 Max 15-20

1 4 5 Max 7-10

1 4 5 Max 15-20

- 4 5 Max 2-3

реднього

нагрівання,

хвилини

Показання термостата

Час приготування, хвилини

Телятина на рожні

Курка на рожні

1 - 5 Max 80-90

1,5 - 5 Max 70-80

Page 24

Продовження таблиці

Позначення режиму

6. Гриль з конвекцією

8. Конвекція Будь-які заморожені продукти

Їжа що готується Вага, кгПоло-

ження дека від дна духовки

Курка-гриль 1,5 3 5 200 55-60

Каракатиця 1,5 3 5 200 30-35

На рожні (якщо є)

Телятина

Курка

Курка (на рожні) + картопля (на піддоні для збору жиру)

Баранина

Піца

Пиріг з цукіні та креветками

Пироги з начинкою

Лазанья

Плюшки

Закуска з курки

Напівфабрикати

1,5 - 5 200 70-80

2,0 - 5 200 70-80

1,5 2 5 200 70-75

1,5 - 5 200 70-80

0,3 2 - 250 12

0,4 2 - 200 20

0,3 2 - 200 25

0,5 2 - 200 35

0,4 2 - 180 25-30

0,4 2 - 220 15-20

Час попереднього нагрівання, хвилини

Показання термостата

Час приготування, хвилини

8. Розморозка

Курячі крильця

Сухе печиво (пісочне)

Кекс з цукатами

Листкове тістечко

0,4 2 - 200 20-25

0,3 2 - 200 15-18

0,6 2 - 180 45

0,2 2 - 210 10-12

Будь-які заморожені продукти

Page 25

Дана духова шафа пропонує широкий набір варіантів приготування будь-якого виду їжі. З часом ви навчитеся, як використовувати цей універсальний пристрій найкращим чином, а наступні інструкції дано лише в якості приблизного керівництва і вони можуть бути змінені у відповідності з вашим досвідом.

5.1. Попередній нагрів

• Якщо духовка повинна бути попередньо нагріта (це в основному необхідно при приготуванні продуктів, що містять дріжджі або закваску). Режим «Конвекція» може використовуватися для досягнення необхідної температури якнайшвидше з метою заощадження енергії.

• Після того як їжа була поміщена в духовку, можна вибрати найбільш відповідний режим приготування.

5.2. Використання режиму «Швидке приготування»

Є функціональним, швидкими та зручним, для тих випадків, коли використовуються фасовані продукти (як, наприклад: заморожені продукти або напівфабрикати) разом з іншими продуктами. Ви знайдете корисні поради в таблиці нижче.

5.3. Використання гриля

• Використовуйте режим «гриль» , розмістивши продукт на решітці, розташовуючи його під центральною частиною гриля (в 3-му або 4-му положенні знизу), тому що включена тільки центральна частина верхнього нагрівального елемента. Використовуйте нижні напрямні (1-е положення знизу) для розміщення піддону, щоб збирати соус і / або жир і запобігти їх попадання на дно духовки, у зв’язку з чим може утворитися дим. Піддон входить в комплект. У піддон рекомендується додати трохи води. При використанні даного режиму, ми рекомендуємо встановити термостат на найвище значення. Однак, це не означає, що ви не можете використову-більш низьку температуру, відрегулювати на неї термостат. Якщо ви розміщуєте продукти на піддоні, то прийміть до уваги те, що під впливом дуже високої температурі, піддон може на деякий час деформуватися. Після охолодження він, як правило, приймає свою початкову форму.

Слідкуйте за тим, щоб гаряче повітря, що виходить з духовки не пошкодило ручки управління.

5.4. Випікання тортів і кексів

При випіканні кексів, завжди розміщуйте їх у заздалегідь нагріту духовку. Обов’язково дочекайтеся, щоб духовка прогрілася повністю. Не відчиняйте духовку під час випікання, щоб випічка не осіла.

Page 26

Якщо:

Випічка надто суха Збільшіть температуру на 10 °С і зменшіть час

приготування

Випічка осіла Використовуйте менше рідини для тіста або змен-

шіть температуру на 10 °С

Випічка дуже темна зверху Розташовуйте її на більш низьких напрямних,

зменшіть температуру та збільшити час приготування

Добре пропеклась всередині, але сира зовні

Випічка прилипає до піддона Змастіть деко маслом, посипте борошном або

При використанні більш ніж одного рівня і температури приготування продуктів різні

Використовуйте менше рідини, зменшіть температуру та збільшити час приготування

скористайтесь пергаментним папером Встановіть менш високу температуру. Не

обов'язково виймати продукти з усіх дек (піддонів) одночасно.

5.5. Приготування Піци

Для отримання кращих результатів при приготуванні піци:

• Попередньо нагрівайте духовку не менш 10 хвилин.

• Використовуйте легку алюмінієву форму для піци, розмістивши її на що входить в комплект решітці. Якщо використовувати деко (піддон), збільшиться час приготування і буде складніше отримати хрустку скоринку.

• При приготуванні піци не відчинити дверцята духовки занадто часто.

• Якщо у піци багато (три або чотири) топінгів (начинок), рекомендуємо додавати сир, яким присипається піца, в середині процесу приготування.

• При приготуванні піци на двох деках, використовуйте 2-е і 4-е положення при температурі 220 °C, і розміщуйте піцу в духовку тільки після попереднього нагрівання не менше 10 хвилин. Ці рекомендації не стосуються готової замороженої піци.

5.6. Приготування риби та м’яса

• При приготуванні білого м’яса, птиці та риби використовуйте значення температури від 180 °С до 200 °C.

• При приготуванні червоного м’яса (яловичина), яке повинно бути добре просмаженим зверху і ніжним і соковитим всередині, краще починати зі значення температури (200 °С – 220 °C) на короткий час, а потім знизити її.

• В основному, чим менше порція, тим нижче температура. Розміщуйте м’ясо в центрі решітки та встановіть під нього піддон для збору жиру.

• Переконайтеся, що решітка розташовується в центрі духовки. Якщо ви хочете збільшити кількість тепла знизу, використовуйте нижні напрямні.

Page 27

Час приготування приблизний і може змінюватися залежно від особистих вподобань. При приготуванні з використанням гриля або гриля з конвекцією, піддон завжди повинен розміщуватися на 1-й напрямній знизу, для уловлювання м’ясних соків і жиру.

6. БЕЗПЕКА ПРИ РОБОТІ З ДУХОВОЮ ШАФОЮ

• Для забезпечення ефективної і безпечної роботи даного приладу, ми рекомендуємо:

– Звертатися лише до авторизованих виробником сервісні центри. – Завжди використовувати оригінальні запасні частини.

• При переміщенні приладу, ми рекомендуємо користуватися спеціально

розробленими ручками, розташованими у поглибленнях на бічних сторонах духовки, щоб уникнути травм чи пошкодження самого приладу. Не переміщуйте духовку взявшись за ручку дверей.

• Даний прилад розроблений тільки для непрофесійного, побутового використання.

• Конструкція даного приладу забезпечує безпечну роботу, тільки при правильному підключенні до електромережі, з ефективною системою заземлення, відповідної діючим нормам і стандартам.

• Однофазна мережа, до якої підключається виріб, повинна відповідати чинним нормам. Підключення необхідно здійснювати через автоматичний вимикач, вбудований в стаціонарну проводку на Вашому електричному щитку.

• Всі дії, пов’язані з підключенням, настроюванням, обслуговуванням і ремонтом виробу, а також заміну ламп, слід робити тільки тоді, прилад відключений від електромережі! Для цього необхідно відключити електричний вимикач на Вашому щитку або витягнути вилку з розетки. Не тягніть вилку за мережевий кабель! Не затискайте і не натягайте мережевий кабель.

• При установці електричної духової шафи в кухонні меблі, обов’язково забезпечте наявність спеціальних вентиляційних отворів і щілин в меблевій ніші. Їх відсутність перешкоджає правильній циркуляції повітря для охолодження корпусу і дверцят духової шафи. Це може призвести до поломки духової шафи (перегрів корпусу і скла духової шафи) або до пошкодження кухонних меблів.

• Заборонено використання подовжувачів і перехідників. Виробник (постачальник) не несе відповідальності за поломки або займання, що відбулися через використання трійників і подовжувачів.

• Перед установкою необхідно переконатися у відсутності видимих пошкоджень корпусу, а також у відсутності всередині духовки сторонніх предметів. Якщо у

Page 28

Вас є підозри в тому, що духовка пошкоджена і не повністю укомплектована, зв’яжіться з продавцем негайно.

• Забороняється використовувати виріб не за призначенням і піддавати його будь-яким модифікаціям і доопрацюванням.

• Забороняється використовувати виріб, якщо поряд присутні займисті речовин або їх пари (такі як спирт, бензин, інсектициди і т.п.)

• Не розміщуйте на відкритих дверцятах духовки важкі предмети.

• Не залишайте без нагляду працюючу духовку на довгий час.

• При використанні приладу, нагрівальні елементи, внутрішня поверхня духової шафи, деякі частини дверцят та панелі управління духовки стають дуже гарячими. Намагайтеся не торкатися їх і тримати дітей на достатній відстані.

• Уникайте:

– Не торкайтеся приладу вологими частинами тіла; – Не користуйтесь приладом босоніж; – Чи не закривайте вентиляційні отвори і щілини в меблевій ніші призначені

для вентиляції і розсіювання тепла;

– Уникайте контакту кабелів живлення інших побутових приладів з гарячими

частинами духовки;

– Не допускайте впливу на прилад атмосферних явищ, таких як дощ або со-

нячне світло; – Не використовуйте духовку для зберігання чого-небудь; – Не намагайтеся встановити або провести ремонт без допомоги кваліфіко-

ваного фахівця.

• У наступних випадках слід зв’язатися з кваліфікованим фахівцем: – Встановлення та підключення; – Якщо кабель живлення був пошкоджений, і його необхідно замінити –

звертайтеся до кваліфікованого фахівця; – Не можна використовувати для очищення духовки пар (пароочисник); – Використовуйте прилад тільки для приготування їжі і ні для чого іншого; – Обов’язково відключайте прилад від електромережі, якщо він працює не-

правильно, а також перед очищенням та обслуговуванням; – Якщо ви довго не використовуєте прилад, відключіть його від електроме-

режі; – Використовуйте спеціальні рукавиці, коли ставите страви в духовку або

виймаєте їх; – Завжди беріться за ручку дверей в центрі, тому що її краї можуть виявити-

ся гарячими через природний витік гарячого повітря;

Виробник не несе відповідальності за будь-які пошкодження, викликані неправильною установкою, неналежним, неправильним або нерозумним використанням.

Page 29

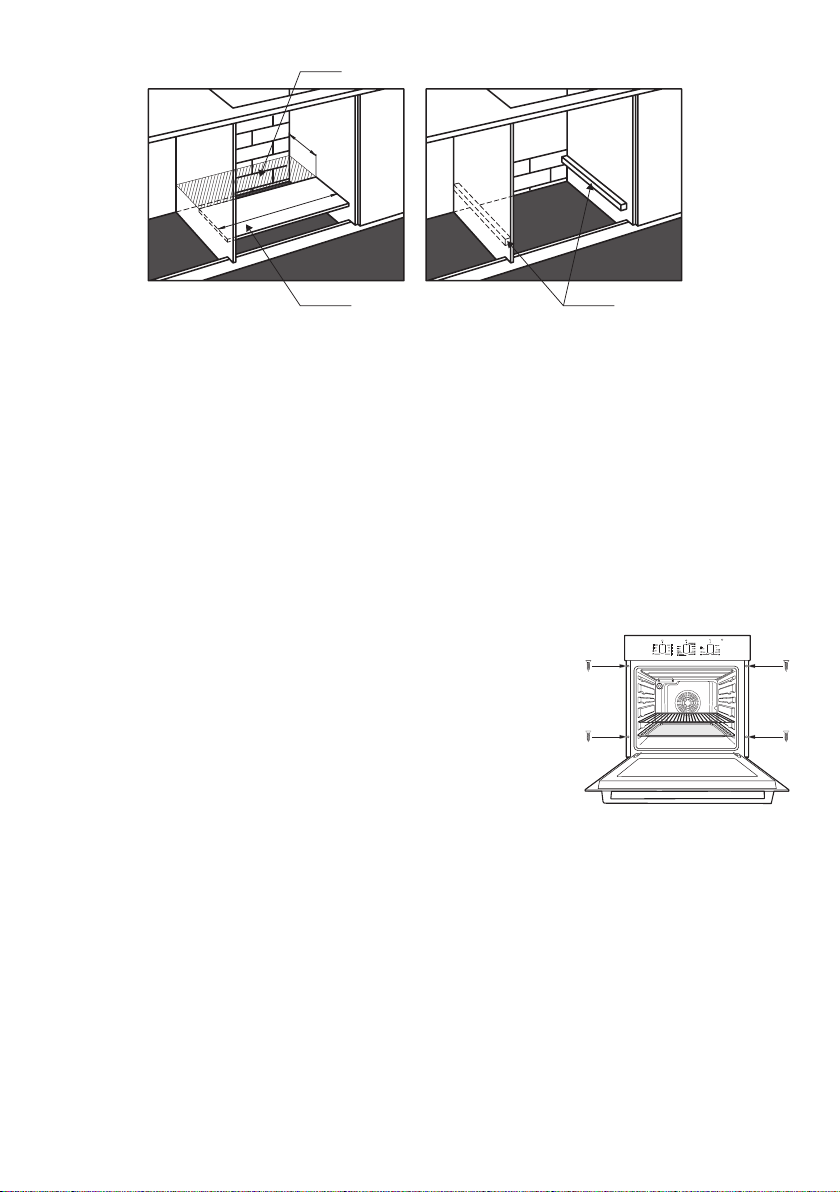

7. МОНТАЖ

Духовка повинна встановлюватися тільки кваліфікованим фахівцем.

Виробник не несе відповідальності за неправильне установку, яка може завдати шкоди людям, тваринам або майну.

• Перед виконанням будь-яких регулювань або робіт з обслуговування, духова шафа має бути відключеною від електромережі.

• Передбачається наявність доступу повітря необхідного для вентиляції.

7.1. Установка вбудованих духовок

Для забезпечення належного функціонування вбудованої духовки, меблі, в які вона вбудовується, повинні бути призначеними для вбудовування в них побутової техніки. На малюнку нижче представлені розміри ніші для установки під стільницю або у шафу.

Можливі варіанти установки духової шафи:

min

558mm

575-585mm

590mm

45mm

665 .5 mm

min

589mm

594mm

25.5mm

23.5mm

543

45mm

575-585mm

558mm

665 .5 mm

589mm

594mm

25.5mm

23.5mm

543

Важлива інформація.

Для забезпечення достатньої вентиляції корпусу і стекол дверей духової шафи необхідно обов’язково забезпечити нормальну роботу охолоджуючого вентилятора і вільне проходження потоку повітря всередині меблевої ніші, всередині корпусу духової шафи і між склом дверей духової шафи.

Не дотримання цих вимог може призвести до перегріву духовки і його частин і можливого виникнення поломок нагрівальних елементів, термодатчиків або програматора. А так само до пошкодження скла духової шафи.

Page 30

560 mm

Проем

100 mm

Полочка

Бруски

Тому дуже важливо при установці духової шафи в меблеву нішу на суцільну (цілу) полицю, залишити задню стінку ніші максимально відкритою. Також для доступу повітря в полиці повинен матися проріз (заштрихована область) з розмірами не менше 100 x 560 мм. Тобто меблеву нішу не можна «зашивати» повністю. Якщо задня стінка меблевої ніші частково закрита, то необхідно нижню суцільну (цілу) полицю замінити двома брусками, закріпленими на бічних стінках ніші, на які можна встановити духову шафу.

• Панелі сусідніх шаф повинні бути виготовлені з термостійкого матеріалу. Зокрема, шафи, що мають облицьований фасад, повинні збиратися з використанням клею, що витримує температуру не менше 100 °C.

• У відповідності з діючими нормами і стандартами безпеки, контакт з електричними частинами духовки після її установки повинен бути неможливий.

• Всі частини, що забезпечують безпечну роботу приладу, повинні зніматися тільки за допомогою інструменту.

• Для закріплення духовки в шафі, відкрийте дверцята духовки і приєднайте її, закрутивши 4 саморіза по дереву в 4 отвори по периметру рами.

7.2. Електричне підключення

Духовки, оснащені триполюсним живильним кабелем, сконструйовані для роботи на змінному струмі, напругою і частотою, зазначеними на приладі і в керівництві з обслуговування.

• Підключення вбудованої духовки до електричної мережі повинно проводитися тільки до мережі змінного струму через правильно змонтовану розетку із захисним заземлюючим контактом.

• Необхідно переконатися, що вилка і розетка легко поєднуються один з одним.

• Перетин проводки повинно відповідати споживаній потужності і мати достатню ізоляцію.

• Мережевий кабель не повинен доторкатися до гарячих поверхонь духовки і нагріватися до температури на 50 °С вище кімнатної.

Page 31

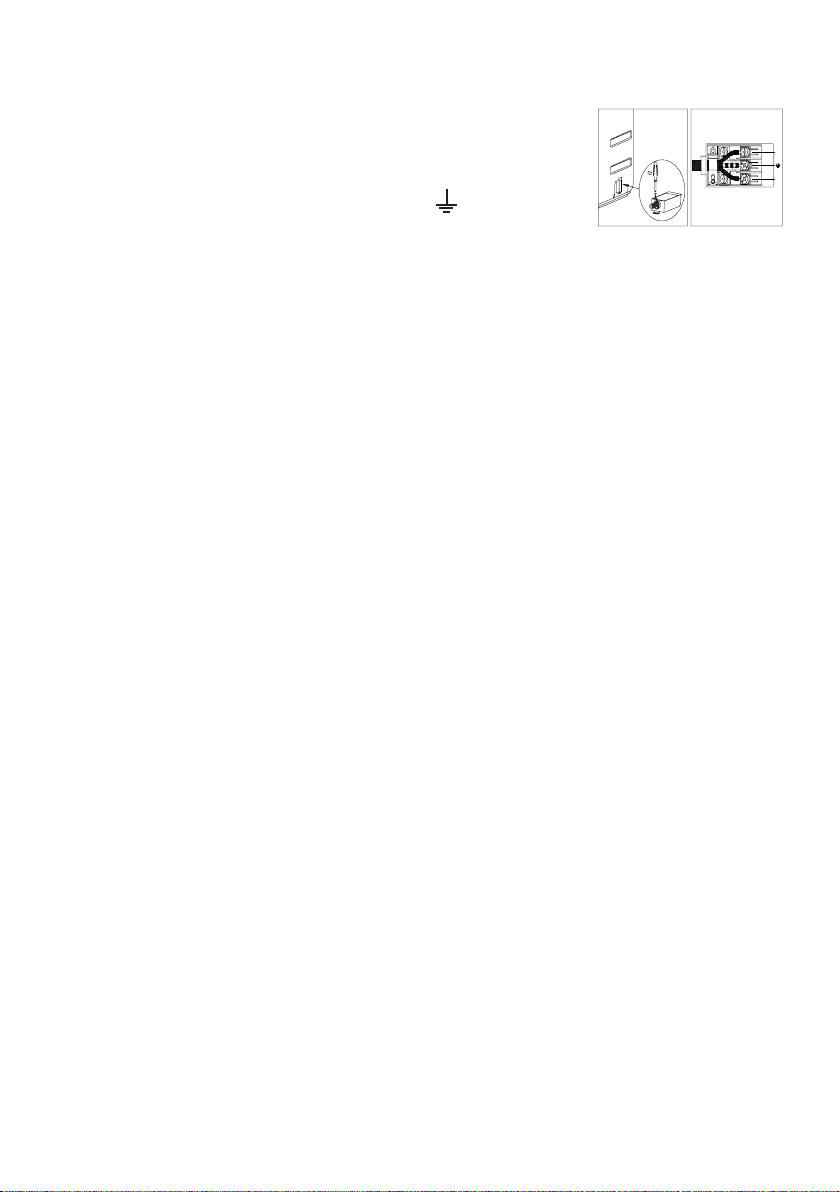

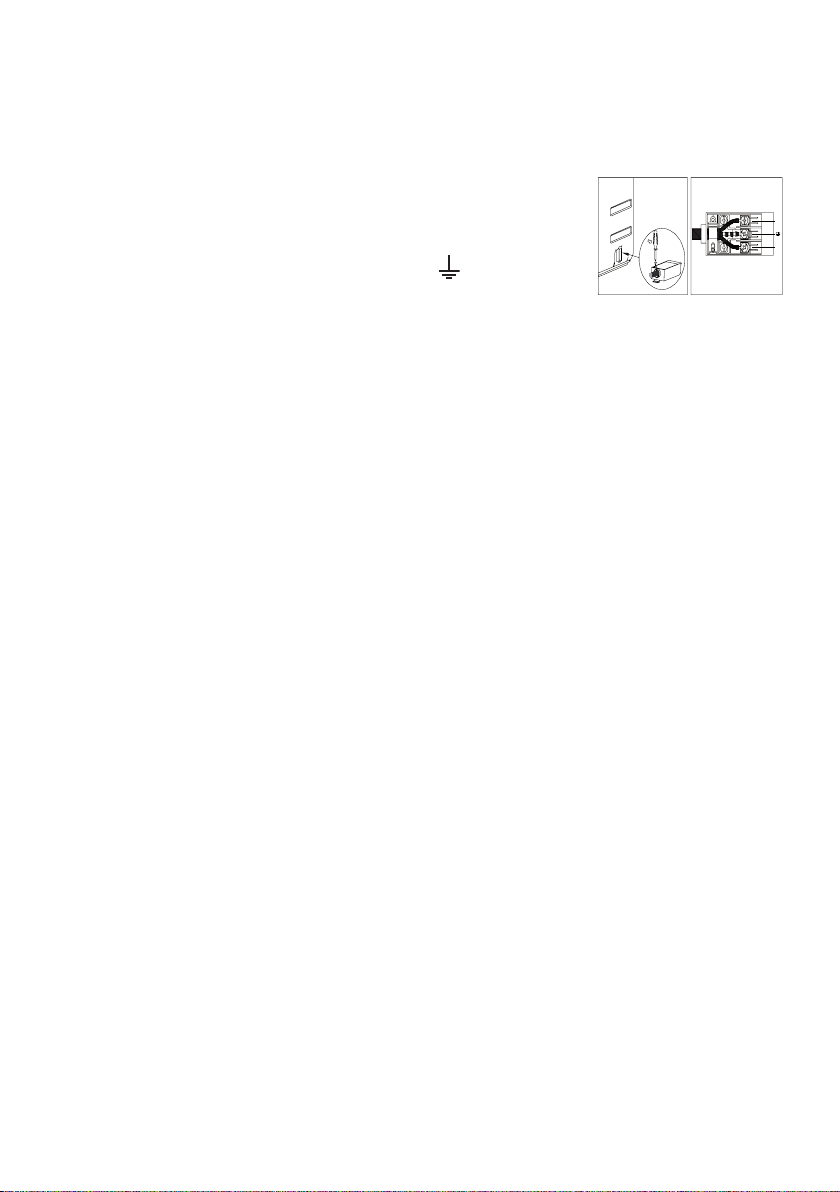

7.2.1. Установка кабеля живлення

• Викрутіть гвинти і зніміть кришку вхідного щитка.

• Приєднайте дроти в наступному порядку: – блакитний – до клеми N (нейтральний провід), – коричневий – до клеми L (фазовий провід),

– жовто-зелений – до клеми «земля» .

• Встановіть на місце кришку вхідного щитка.

7.2.2. Підключення кабеля живлення до електромережі

• Встановіть стандартну вилку, повністю відповідну до наявної встановленої

розетки, відповідну стандартам, зазначеним на табличці з технічними даними приладу. При підключенні кабелю живлення безпосередньо до електромережі, встановіть багатополюсній автоматичний вимикач. Він повинен відповідати споживаній потужності духової шафи та чинним нормам (дріт заземлення не повинен відключатися) .

• Перед виконанням підключення, переконайтеся, що виконані нижче перера-

ховані пункти:

– Електробезпека приладу може бути забезпечена, тільки якщо він пра-

вильно і надійно заземлений, відповідно до норм електробезпеки. Завжди перевіряйте робочий стан заземлення; якщо у вас є сумніви, запросіть кваліфікованого фахівця для перевірки системи. Виробник не несе відповідальності за збиток, викликаний відсутністю заземлення.

– Перед підключенням приладу до електромережі, переконайтеся, що ті ха-

рактеристики, які вказані на табличці приладу (або упаковці) відповідають характеристикам електричної мережі у вашій квартирі.

– Переконайтеся, що допустима потужність електромережі і автоматичного

вимикача буде відповідати максимальному енергоспоживанню, зазначеному на табличці з технічними даними приладу. Якщо у вас є сумніви, зверніться до кваліфікованого фахівця.

– Якщо вилка приладу і розетка несумісні, кваліфікований спеціаліст пови-

нен замінити розетку на відповідну. Він також повинен переконатися, що перетин кабелю відповідає споживаній потужності приладу. Не допускається використання адаптерів, розгалуджувачів і / або подовжувачів .

– При пошкодженні кабеля живлення, його ремонт або заміну повинен про-

водити кваліфікований спеціаліст (представник сервісної служби).

– Вилка і розетка повинні бути легкодоступні.

Page 32

8. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

076

Внутрішні розміри духовки:

Ширина: 43,5 см Глибина: 40 см Висота: 32 см

Внутрішній об’єм духовки: 56 літрів Напруга і частота джерела живлення:

220-240 В ~50/60 Гц Клас енергоспоживання: А

9. КОМПЛЕКТ ПОСТАВКИ

Духова шафа – 1 шт. Решітка – 1 шт. Глибокий піддон – 1 шт. Універсальний піддон – 1 шт. Рожен – 1 шт. Комплект монтажний – 1 шт. Інструкція з експлуатації – 1 шт. Гарантійний талон – 1 шт. Коробка пакувальна – 1 шт.

Комплектація духовки може відрізнятися від перерахованої у цій інструкції.

10. ГАРАНТІЯ

Виріб відповідає вимогам технічних регламентів: електромагнітної сумісності обладнання (ПКМУ № 1077 від 16.12.2015 р.); низьковольтного електричного обладнання (ПКМУ № 1067 від 16.12.2015 р.). Відповідає вимогам: ДСТУ EN 60335-2-6:2016, р.р. 6, 7, 8, 10, 11, 13, 15, 16, 19-30; ДСТУ EN 55014-1:2014 п.п. 4.1-4.2.3.1; ДСТУ EN 55014-2:2015 п.п. 5.1-5.7; ДСТУ IEC 61000-3-2:2016, р.6; ДСТУ EN 61000-3-3:2015 р.5.

Обладнання відповідає вимогам Технічного регламенту що обмежує використання деяких небезпечних речовин в електронному обладнанні.

Представлена продукція ТМ PYRAMIDA відповідає вимогам ТР ТЗ 004/2011 «Про безпеку низьковольтного обладнання», ТР ТЗ 020/2011 «Електромагнітна сумісність технічних засобів».

Інформація по зберіганню

Зберігати виріб необхідно у вентильованому приміщенні при температурі від 0 °С

Page 33

до +40 °С і відносній вологості повітря не більше 80% (при температурі +25 °С) в упаковці виробника.

Дата виготовлення та серійний номер вказані на виробі та упаковці.

Ми надаємо гарантію на дані електричні духові шафи строком на 3 роки* з дня її купівлі. Якщо Ви користувалися виробом згідно даної Інструкції, але поломка все ж сталася, зверніться до найближчого сервісного центру.

Якщо при використанні духовки виникли проблеми, перед тим як звернутись до сервісного центру, перевірте наступне:

1. Чи підключений кабель живлення до мережі 220 В (50 Гц).

2. Чи не знаходяться ручки керування у нульовому положенні.

3. Стан аварійних автоматичних вимикачів (запобіжників) системи електроживлення приміщення.

Якщо після проведення описаних вище перевірок несправність не вдалось усунути, відключіть духовку від мережі та зверніться до сервісного центру.

Для здійснення гарантійного обслуговування Вам необхідно пред’явити чек на покупку побутового приладу, разом з гарантійним талоном, який обов’язково повинен бути заповнений Продавцем під час продажу. Вимагайте заповнення Гарантійної талона. В іншому випадку гарантійні зобов’язання не дійсні. Гарантія не поширюється, якщо:

• Порушено вимоги, зазначені в цій Інструкції або гарантійному талоні.

• Духова шафа використовувалася в промислових цілях.

• Закінчився термін гарантії.

• Мали місце неякісна установка, неправильне використання.

• Електрична напруга мережі не відповідає вимогам Інструкції на духовку.

• Порушено вимоги по установці духової шафи в кухонні меблі.

• Ремонт духової шафи проводився на неуповноваженим сервісним центром, або при ремонті були використані запасні частини іншого виробника.

По закінченні терміну гарантії всі регламентні роботи, ремонт та заміни запасних частин є платними.

Шановний покупець, Дякуємо, що Ви вибрали продукцію ТМ Pyramida.

ДО ВІДОМА ПОКУПЦЯ!

У зв'язку з тим, що конструкція електричного духової шафи постійно

вдосконалюється, можливі незначні розбіжності між конструкцією і

комплектацією та керівництвом по експлуатації, які не впливають

на технічні характеристики та безпеку експлуатації духової шафи

* Якщо в країні, де реалізується дана продукція ТМ PYRAMIDA, законодавчо встановлені гарантійні терміни більшого строку, ніж зазначені у даній інструкції, гарантійному талоні або на інформаційній етикетці, Виробник встановлює гарантійний строк у відповідності до Законодавства країни, де реалізується дана продукція ТМ PYRAMIDA.

Page 34

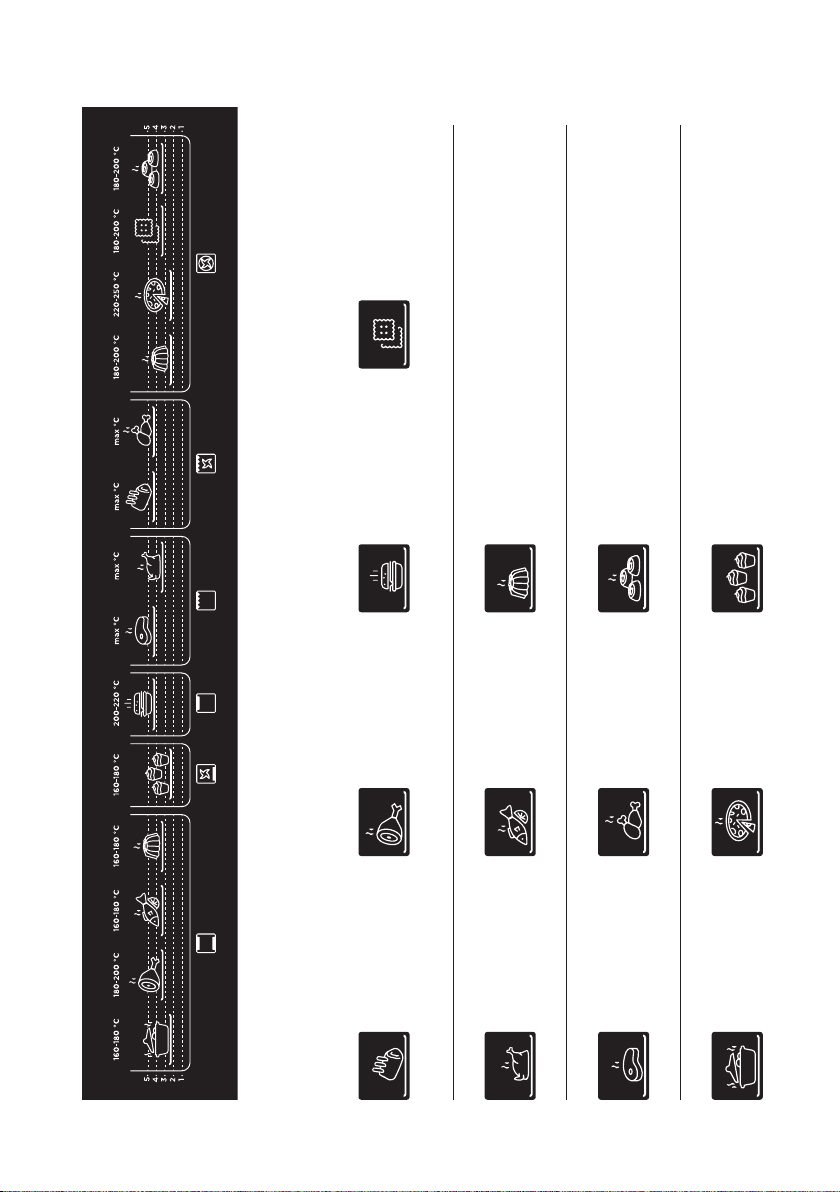

ДОДАТОК

печиво

розігрівання

уже готових

страв, або

підрум’янювання

на стадії приготу-

вання

пироги, кекси,

інша випічка ве-

ликих розмірів

тістечка та ви-

пічка (невеликих

розмірів)

кремові тістечка,

безе

яловичина, бара-

нина чи свинина

великими шмат-

ками

яловичина, бара-

нина чи свинина

невеликими

шматками

риба: ціла або ве-

ликими шматками

птиця (ціла тушка)

птиця: невели-

відбивні, стейки,

кими шматками

(порційна)

інші порційні

м’ясні страви

піцца

тушкування у за-

критому посуді

Page 35

ДЛЯ НОТАТОК

Page 36

УВАЖАЕМЫЙ, ПОКУПАТЕЛЬ!

Мы благодарим Вас за приобретение продукции ТМ Pyramida. Пожалуйста, внимательно ознакомьтесь с настоящей Инструкцией перед началом пользования. Монтаж и подключение электрического духового шкафа должны быть произведены только квалифицированным специалистом в соответствии с правилами, изложенными в настоящей Инструкции. Производитель (поставщик) не несет ответственность в случае поломки или повреждения изделия в результате несоблюдения настоящей Инструкции. Настоящая инструкция была разработана для обеспечения вашей безопасности и безопасности окружающих. Поэтому, мы просим вас внимательно ее прочитать, перед тем как устанавливать прибор и начать им пользоваться. Сохраните данную инструкцию, чтобы при необходимости обращаться к ней впоследствии. Если прибор будет продан или передан другому лицу, удостоверьтесь, что данная инструкция была передана новому владельцу.

Установка

• Снимите коробку, полиэтиленовые элементы упаковки, пенопласт, металлические скрепки. Уберите их в недоступное место, потому что они могут быть потенциально опасны для детей.

• Убедитесь в том, что Ваша духовка не повреждена и полностью укомплектована, а сетевой кабель и электрические контакты в надлежащем состоянии. Если у Вас есть сомнения, свяжитесь с продавцом немедленно.

• Перед тем, как начать использовать прибор, снимите и удалите из него все упаковочные материалы и защитную пленку и снаружи и внутри прибора.

• Производитель не несет ответственность за несоблюдение техники безопасности.

• Установка прибора и его подключение к электрической сети должны выполняться только КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ, в соответствии с рекомендациями Производителя и стандартами, действующими на территории стран СНГ. Неправильная установка может принести вред людям, животным или Вашей собственности. В случае неправильной установки Производитель снимает с себя всякую ответственность.

• Перед выполнением любых операций, важно проверить, что прибор ОТКЛЮЧЕН от электрической сети.

• Прибор обязательно должен подключаться к сети с заземлением.

Электрическая безопасность гарантирована только при наличии эффективного заземления, выполненного в соответствии с правилами электрической безопасности. Это требование обязательно должно соблюдаться. Если возникли сомнения, свяжитесь со специалистом по установке, который проверит Вашу систему заземления. Производитель не несет ответственности за ущерб, вызванный отсутствием

Page 37

заземления или его неисправностью.

• Если духовка подключается непосредственно к сети, без вилки и розетки, необходимо установить многолинейный выключатель с расстоянием между разведенными контактами не менее 3 мм, линия заземления при этом не должна разрываться. Выключатель должен устанавливаться в легкодоступном месте.

• Убедитесь, чтобы вблизи прибора обеспечивалась свободная циркуляция воздуха. Плохая вентиляция приведет к перегреву изделия.

• Использование прибора приводит к повышению температуры и влажности в помещении, в котором он установлен. Обеспечьте хорошую вентиляцию (или установите вытяжку с воздуховодом).

• Если устройство интенсивно используется на протяжении длительного времени, то эффективность вентиляции следует увеличить или повысить мощность вытяжки.

• Для правильной установки электрической духовки в кухонную мебель и подключения к электрической сети, а так же для ее дальнейшей безопасной эксплуатации внимательно ознакомьтесь с соответствующими разделами данной инструкции. Обращайтесь только к квалифицированным специалистам сервисных центров или других авторизованных организаций.

Безопасность при работе с духовым шкафом

• Все электрические духовки TM Pyramida разработаны для использования внутри помещений. Ни при каких обстоятельствах не используйте духовки на улице.

• Эта духовка должна использоваться в домашних условиях для приготовления пищи в соответствии с данной инструкцией. Использование духовки не по назначению, а также промышленное использование, использование духовки в офисах, предприятиях сферы обслуживания, здравоохранения, просвещения и т.п. не предусмотрено. Производитель не несет ответственности за выход из строя духовки при нарушении данного пункта инструкции.

• Недопустимо пытаться изменить характеристики данной электрической духовки.

• Запрещено использование удлинителей и переходников. Длина кабеля не должна превышать 1,5 м.

• Производитель не несет ответственности за возгорания, произошедшие изза использования тройников и удлинителей, а также соединительного кабеля, сечение которого не соответствует мощности потребляемой Вашей духовкой. При установке необходимо проверить соответствие характеристик сети и электрической духовки. Необходимые сведения содержатся в информационной табличке (этикетке).

• Розетка и вилка должны быть одного типа.

• Не тяните сетевой кабель, чтобы вынуть вилку из розетки: это очень опасно. Не пережимайте и не натягивайте сетевой кабель. Для замены поврежденно-

Page 38

го сетевого кабеля вызывайте специалиста из обслуживающей организации.

• Следите за тем, чтобы вентиляционные отверстия и щели в мебели не были закрыты, в противном случае возникает опасность превышения рабочей температуры электрической изоляции и короткого замыкания. Наличие специальных вентиляционных отверстий и/или щелей – обязательно! Это влияет на безопасность эксплуатации духового шкафа( См. раздел «7.1. Установка встраиваемых духовок»).

• Интенсивное использование духовки иногда приводит к повышению температуры и влажности в помещении, в котором она установлена. Необходимо обеспечить надлежащую вентиляцию помещения, в котором будет работать данная электрическая духовка (так же рекомендуется установка вытяжки с воздуховодом).

• Ваша духовка должна использоваться только для того, для чего она разработана. Не используйте духовку для других целей, (например, отопления помещения). Производитель не несет ответственности за поломки, вызванные ненадлежащим или неразумным использованием духовки.

• Не касайтесь духовки, мокрыми руками или другими частями тела, не пользуйтесь духовкой босиком.

• В соответствии с общими требованиями Государственной Противопожарной службы не оставляйте работающую духовку без присмотра.

• Запрещается изменение конструкции духовки и ремонт лицами, не уполномоченными Производителем или его представителем.

• При использовании других кухонных электроприборов рядом с духовкой следите за тем, чтобы их питающие кабели не касались горячих частей духовки.

• Уезжая на длительное время, отключайте духовку от электросети.

• Не используйте легковоспламеняющиеся жидкости (алкоголь, бензин и т.п.) рядом с работающей духовкой.

• Не прикасайтесь к горячей внутренней камере духовки, к горячим противням или решеткам. Пользуйтесь прихватами или специальными рукавицами. Избегайте прикасания к нагревательным элементам. Следите за тем, чтобы не опрокинуть посуду, в которой готовятся продукты. Все это может привести к травмам и ожегам.

• Данное изделие не предназначено для использования детьми или лицами с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта использования электрических духовок, если они не находятся под контролем или не проинструктированы лицом, ответственным за их безопасность. Дети должны находиться под контролем взрослых для недопущения игр с электрической духовкой.

• Встраиваемые электроприборы могут эксплуатироваться только в том случае, если они стационарно установлены в предназначенную для этих целей кухонную мебель в помещениях, соответствующих необходимым требованиям эксплуатации. Это обеспечит правильную и безопасную эксплуатацию Вашей встраиваемой бытовой техники.

Page 39

• Открытые части данного прибора нагреваются при приготовлении пищи и остаются горячими в течение некоторого времени после выключения. Не подпускайте детей к прибору, пока он не остынет.

• В случае повреждения кабеля питания, вилки или сетевой розетки, для замены должны использоваться только аналогичный специальный кабель и соответствующие вилка или сетевая розетка, приобретенные в специализированных магазинах или в службе технического обслуживания и ремонта, и соответствующие требованиям безопасности.

• Избегайте воздействия на прибор атмосферных явлений, таких как дождь или прямые солнечные лучи.

• Не используйте духовку для хранения чего-либо.

• Всегда беритесь за ручку двери в центре, т.к. ее края могут оказаться горячими из-за естественной утечки горячего воздуха.

Безопасность детей

• Данный прибор должен использоваться только совершеннолетними людьми. Позаботьтесь о том, чтобы дети и лица, незнакомые с данной инструкцией, не пользовались духовкой без вашего присмотра.

Очистка и обслуживание

• Всегда вынимайте вилку из розетки или отключайте электричество на щитке перед чисткой, мытьем или другими операциями по профилактике электрической духовки.

• Поддерживайте прибор в чистом состоянии. Загрязнения пищевыми остатками недопустимо, т.к. может привести к риску возникновения пожара.

• НЕ ДОПУСКАЙТЕ, ЧТОБЫ ПРОЛИТЫЕ ПРОДУКТЫ С ВЫСОКОЙ КОНЦЕНТРАЦИЕЙ САХАРА (НАПРИМЕР, ВАРЕНЬЕ) ЗАСЫХАЛИ ВНУТРИ ДУХОВКИ, Т.К. ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ЭМАЛЕВОГО ПОКРЫТИЯ ВНУТРИ ДУХОВКИ.

• Нельзя использовать для очистки духовки пар (пароочиститель).

Сервисное обслуживание и запасные части

• В случае возникновения неисправностей – духовка не работает или работает не правильно, а так же, если на ней появились следы механических повреждений (сколы или трещины на стекле или во внутренней камере):

– выключите духовку; – отключите ее от источника электропитания; – сообщите о поломке в сервисный центр телефон которого указан в гаран-

тийном документе (гарантийном талоне, сервисной книжке, сервисном сертификате).

Page 40

• Никогда не пытайтесь самостоятельно чинить прибор. Неквалифицированный ремонт может привести к повреждениям и несчастным случаям.

• В случае возникновения вопросов связанных с правильной эксплуатацией Вашей духовки, в первую очередь обратитесь к содержанию данного руководства. Если вы не смогли найти в нем необходимой информации, обратитесь на официальный сайт ТМ Pyramida http://www.pyramida.ua или в авторизованный сервисный центр.

• Сервисное обслуживание данного прибора должно производиться только в авторизованном техническом сервисном центре.

Утилизация прибора

• Если Вы решили, что духовка больше не годится для эксплуатации, сделайте ее непригодной для использования: отключите от сети, обрежьте питающий кабель, снимите потенциально опасные части (это особенно важно для безопасности детей, которые могут играть с неиспользуемыми или выброшенными приборами).

• Прибор произведен из материалов, являющихся экологически безопасными. Приняв решение о замене прибора новым, обратитесь в организации, занимающиеся утилизацией данного вида техники.

Информация по транспортировке

Осторожно, хрупкое.

Необходимо беречь груз от влаги.

Соблюдение вертикального положения при транспортировке.

Не зажимать.

Соблюдать предел количества ярусов на штабеле.

Особая утилизация продукции.

Вторичная переработка упаковки.

Page 41

СОДЕРЖАНИЕ

1. КАК ПОЛЬЗОВАТЬСЯ ДУХОВКОЙ ............................43

2. ФУНКЦИИ ДУХОВКИ ......................................43

3. УПРАВЛЕНИЕ ДУХОВКОЙ...................................46

4. КАК ПОДДЕРЖИВАТЬ ДУХОВКУ В НАДЛЕЖАЩЕМ СОСТОЯНИИ 53

5. ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПРИГОТОВЛЕНИЮ БЛЮД ........57

6. БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С ДУХОВКОЙ ..................61

7. МОНТАЖ .................................................63

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ...........................66

9. КОМПЛЕКТ ПОСТАВКИ .....................................66

10. ГАРАНТИЯ ..............................................66

Page 42

ОПИСАНИЕ

FJH

C D

Уровень 5 Уровень 4 Уровень 3 Уровень 2 Уровень 1

A – Панель управления B – Съемные направляющие для решеток или противней C – Вращающийся вертел D – Решетка E – Поддон или противень

F – Ручка РЕЖИМЫ (ручка выбора функции духового шкафа) H – Ручка ТЕРМОСТАТА (установка температуры) I – Световой индикатор ТЕРМОСТАТА (светится когда духовой шкаф нагревается и гаснет по достижении заданной температуры) J – Электронная панель управления

Чтобы активировать управление духовкой необходимо настроить часы.

Комплект поставки духовых шкафов ТМ Pyramida может отличаться от изображенных на этой странице, в зависимости от моделей и их модификаций.

Page 43

1. КАК ПОЛЬЗОВАТЬСЯ ВАШЕЙ ДУХОВКОЙ

При первом использовании устройства, мы рекомендуем вам установить термостат на температуру от 120 °С до 150 °С, и оставить пустую духовку на 30-45 минут включенной. Затем открыть дверцу духовки и впустить в нее комнатный воздух. Запах, который обычно присутствует при первом использовании, вызван испарением веществ, использующихся для защиты духовки во время хранения до момента ее фактической установки.

2. ФУНКЦИИ (РЕЖИМЫ) ДУХОВКИ

2.1. Традиционный нагрев (одновременный нагрев сверху и снизу)

Рекомендуемое положение ручки «ТЕРМОСТАТА» «°C»: в промежутке от 60 °С до максимума. Одновременно включаются верхний и нижний нагревательные элементы. Это классический, традиционный режим использования духовки, который был усовершенствован оптимальным распределением тепла и сниженным потреблением энергии. Данная функция (режим) наиболее предпочтительна при приготовлении блюд с большим количеством ингредиентов (различные виды мяса с овощами или рисом, рыба с овощами и т.п.). Наилучшие результаты также достигаются при приготовлении блюд из говядины или телятины (тушеное мясо, гуляш, дичь, ветчина и т.д.), которые требуют длительного приготовления со сбрызгиванием водой или жиром. Эта функция также подходит для приготовления для кексов и тортов, а так же для приготовления блюд в горшочках, гусятницах или жаровнях. При приготовлении в режиме традиционной духовки, используйте только один противень или решетку, для приготовления только на одном из уровней. В противном случае распределение тепла будет неравномерным. Используя разные положения противня, вы можете изменять соотношение тепла для верней и нижней части приготавливаемого блюда. При выборе положения противня, ориентируйтесь на то, где именно на данном этапе приготовлении блюда требуется больше тепла – сверху или снизу.

2.2. Деликатное приготовление

Рекомендуемое положение ручки «ТЕРМОСТАТА» «°C»: в промежутке от 60 °С до 250 °С. Включены нижний нагревательный элемент и принудительная конвекция. Данная комбинация подходит для выпечки, кексов в формах для выпечки, пирожных, безе, других сладостей. Отличные результаты также получаются при приготовлении блюд, где требуется нагрев только снизу. Рекомендуется ставить противень на нижний уровень.

Page 44

2.3. Верхний нагрев

Рекомендуемое положение ручки «ТЕРМОСТАТА» «°C»: в промежутке от 60 °С до максимума. Включены верхние нагревательные элементы. Данный режим может использоваться для подрумянивания и при завершающей стадии приготовления.

2.4. Гриль

Рекомендуемое положение ручки «ТЕРМОСТАТА» «°C»: максимум. Включены центральные верхние нагревательные элементы. Очень интенсивное инфракрасное температурное воздействие гриля дает возможность быстро поджарить мясо или птицу до образования корочки, при этом, сохраняя их сочными и мягкими внутри. Гриль также рекомендуется применять для приготовления блюд, которым требуется высокая температура на поверхности: стейки, телятина, мясо на ребрышках, филе, гамбургеры и т.д. Некоторые примеры приготовления на гриле включены в раздел «Практические советы по приготовлению блюд».

Не оставляйте дверь духовки открытой продолжительное время при работе режима гриль. Очень горячий воздух, выходящий из духовки, может повредить ручки управления духовки.

2.5. Гриль с конвекцией

Рекомендуемое положение ручки «ТЕРМОСТАТА» «°C»: в промежутке от 60 °С до 200 °С. Включены центральный верхний нагревательный элемент и принудительная конвекция. Такая комбинация увеличивает эффективность непрямого теплового излучения нагревательного элемента посредством усиленной циркуляции воздуха в духовке. Это предотвращает подгорание пищи на поверхности, позволяя температурному воздействию проникнуть глубоко внутрь приготавливаемого продукта. Идеальные результаты достигаются при приготовлении кебаба из мяса со специями, домашних колбас, сосисок, ребрышек, курицы в остром соусе, перепелов, свиных отбивных и т.д. Готовить в режиме «гриль с конвекцией» рекомендуется только при закрытой дверце духовки. Так же этот режим хорошо подходит для приготовления рыбы.

2.6. Конвекция (Выпечка)

Рекомендуемое положение ручки «ТЕРМОСТАТА» «°C»: в промежутке от от 60 °С до 250 °С. Включены задний нагревательный элемент и принудительная конвекция, обеспечивая равномерное распределение тепла в духовке. Данный режим отлично подходит для приготовления нескольких блюд на разных

Page 45

уровнях одновременно, а так же для выпечки и приготовления деликатных кондитерских блюд (ватрушки и булочки, кексы и печенье, рулеты и слоеные пирожные, а так же и другая сдоба). Такие блюда можно готовить на нескольких противнях одновременно. Так же режим «конвекция» можно использовать для запекания значительного количества не больших порций овощей или фруктов.

2.7. Размораживание

Рекомендуемое положение ручки «ТЕРМОСТАТА» «°C»: любая. Вентилятор, расположенный в нижней части духовки заставляет воздух вокруг продукта циркулировать практически при комнатной температуре. Этот режим рекомендуется для размораживания любых продуктов, но в особенности нежных, для которых не требуется тепло, как например: торт-мороженое, кремовые десерты и т.д. При использовании вентилятора, время размораживания уменьшается приблизительно в два раза. Для размораживания мяса, птицы, рыбы, овощей или полуфабрикатов, можно ускорить процесс, используя режим «Выпечка» и установив температуру 80-100 °C.

2.8. Вертел (если входит в комплект поставки)

Для правильного использования вертела, выполните следующие действия: Установите на 1-м (нижнем) уровне противень, для улавливания мясных соков и жира. Установите специальную опору для вертела на 3-м уровне и поместите конец вертела в привод через специальное отверстие на задней стенке духовки. Для включения функции «Вертел» установите ручку «РЕЖИМЫ» духовки в один из

режимов: , или , в зависимости от наличия этих режимов в вашем духовом шкафу и его модификациях. Для снятия вертела со специальной опоры – используейте съемную ручку. Для остальных режимов духовки эта функция не применима.

Охлаждающая вентиляция

Для того чтобы корпуса и двери духовых шкафов ТМ Pyramida не перегревались и не оказывали сильного температурного воздействия на кухонную мебель, все духовки ТМ Pyramida оборудованы специальным охлаждающим вентилятором, который автоматически включается, когда корпус духовок начинает нагреваться. При этом вокруг корпуса духовки создается постоянная циркуляция воздуха, предотвращающая его перегрев.

По окончании приготовления, после выключения духовки, охлаждающий вентилятор продолжает работать до тех пор, пока духовка не будет достаточно охлаждена. Негромкий звук от работающего охлаждающего вентилятора будет слышен даже после выключения духовки.

Page 46

3. УПРАВЛЕНИЕ ДУХОВКОЙ

В духовках установлены ручки управления с диодной подсветкой (красной или синей).

Для того чтобы включить духовку необходимо установить один из режимов приготовления с помощью соответствующей ручки «РЕЖИМЫ» (при выборе режима загорится диодная подсветка). Затем установить соответствующую температуру при помощи ручки «ТЕРМОСТАТА» (при выборе температуры загорится диодная подсветка).

Для этого необходимо нажать на ручку «РЕЖИМЫ», слегка утопив ее (приблизительно на 2-3 мм), затем отпустить. Ручка выдвинется и можно будет установить необходимый режим. Аналогичным образом выставить требуемую температуру с помощью ручки «ТЕРМОСТАТ». Диодная подсветка ручек управления загорается только, если с начала был выбран один из режимов приготовления – ручка «РЕЖИМЫ». Если сначала выбрать температуру, то подсветки ручки «ТЕРМОСТАТА» не будет. Подсветка обеих ручек управления загорится, только после выбора одного из режимов приготовления с помощью ручки «РЕЖИМЫ».

В духовках при выставленных режиме и температуре (рабочее состояние духового шкафа) ручки управления утапливаются, при этом диодная подсветка ручек светится на протяжении всего времени приготовления.

Чтобы выключить духовку, необходимо поставить ручки и в положение « » (изначальное положение) и нажать на них до упора (не прилагая больших усилий, чтобы не сломать их). Ручки полностью утопятся и сработает механизм их фиксации в данном положении.

3.1. Установка времени приготовления на электронной панели управления

Программирующее устройство с дисплеем и сенсорным (или кнопочным)

управлением

Сенсор предназначен для выбора функций программирования. Касаясь сенсора выбираются следующие функции: «таймер», «продолжитель-

ность приготовления», «время окончания приготовления», «настройки текущего времени».

С помощью сенсоров или Вы можете изменять установки времени.

• Сенсор увеличивает значения.

• Сенсор уменьшает значения.

Page 47

Дисплей

Пиктограмма установки таймера Пиктограмма установки часов

Пиктограмма установки продолжительности приготовления

Сенсор уменьешения параметров

Сенсор выбора функций

Пиктограмма установки времени окончания приготовления

Сенсор увеличения параметров

Подключите духовку к электросети.

Управление духовкой еще не активировано! Чтобы активировать управление духовкой необходимо настроить часы.

Настройка цифровых часов

После подключения к электросети или после сбоя питания время сбрасывается. На дисплее высвечивается значение «12.00», и мигает индикатор над пиктограммой .

Используя сенсоры и настройте текущее время на часах (например: 10:00). Через несколько секунд (ориентировочно 3 секунды) индикатор, который находит-

ся над пиктограммой перестанет мигать.

Это означает, что Вы настроили текущее время на часах, и панель управления духовки активирована.

Если время было настроено не верно, или время сбилось, для повторной настройки часов необходимо:

1. Несколько раз прикоснуться к сенсору , чтоб индикатор над пиктограммой начал мигать.

2. С помощью сенсоров и установить требуемое время на часах.

Page 48

Точность часов зависит от частоты тока в электросети (50 Гц), по этому время иногда необходимо корректировать.

Включение духовки в ручном режиме

После настройки текущего времени духовка работает в ручном режиме.

Чтобы включить духовку в ручном режиме необходимо:

1. С помощью ручки «РЕЖИМЫ» выбрать необходимый режим приготовления.

2. С помощью ручки «ТЕРМОСТАТ» выбрать нужную температуру.

3. Духовка сразу включится и начнет работать. Индикатор возле ручки «ТЕРМОСТАТ» будет светиться пока набирается выставленная Вами температура. Як только духовка нагреется до выбранной Вами температуры, индикатор погаснет.

Функция «Кухонный таймер»

Функция «кухонный таймер» используется только для подачи звукового сигнала. Таймер позволяет задать необходимое время, которое будет отсчитываться в обратном направлении.

Функцией «кухонный таймер» можно воспользоваться для контроля времени приготовления при работе с другими приборами, которые не оборудованы таймером.

Таймер не включает и не выключает духовку. Он подает только звуковой сигнал по окончании заданного промежутка времени.

Чтобы активировать функцию «кухонный таймер» необходимо:

1. Прикоснуться к сенсору , на дисплее замигает индикатор, размещенный над пиктограммой .

2. На протяжении 3-х секунд с помощью сенсоров и установите время, через которое духовка будет подавать звуковой сигнал (например: через 25 минут).

Page 49

3. Подождите 3 секунды, чтобы индикатор перестал мигать. Функция «таймер» активирована.

4. После окончания установленного Вами времени, прозвучит звуковой сигнал, продолжительностью 2 минуты.

Выключить звуковой сигнал , который подается духовкой, можно прикоснувшись к любому из сенсоров панели управления , или . После

выключения звукового сигнала, на дисплее отобразится текущее время.

• «Кухонный таймер» можно установить на время от 1 минуты до 23 часов 59 минут.

• Если во время настройки «кухонного таймера» на продолжении 3-х секунд не вводились значения времени, функция «кухонный таймер» деактивируется. На дисплее отобразится текущее время. Чтобы по новой настроить «кухонный таймер» необходимо будет повторить все действия с начала.

Автоматическое отключение духовки

Данная функция используется для автоматического выключения духовки после окончания времени отведенного на приготовление пищи. То есть духовка выключится не смотря на то, что ручки «РЕЖИМЫ» и «ТЕРМОСТАТ» пребывают в рабочем положении, и оповестит Вас звуковым сигналом. Функция «автоматического выключения духовки» можно активировать двумя способами:

1. Установивши «продолжительность приготовления». Вы задаете время, сколько должна готовится ваша пища.

2. Установивши «время окончания приготовления». Вы устанавливаете точное время, когда духовка должна выключится.

Используйте более удобный для Вас способ.

Пусть текущее время 10:00.

Установка «продолжительности приготовления»

1. Несколькими прикосновениями к сенсору переведите мигающий индикатор на дисплеи в положение над пиктограммой .

Page 50

2. На протяжении 3-х секунд с помощью сенсоров и установите продолжительность приготовления. (например: 20 минут)

3. Подождите 3 секунды, чтобы индикатор перестал мигать. Теперь продолжительность приготовления установлено, а на дисплеи отобразится текущее время.

4. Выберите режим приготовления и установите температуру в духовке, вращая ручки «РЕЖИМЫ» и «ТЕРМОСТАТ». Духовка включится и начнет работу.

5. По окончании приготовления пищи духовка выключится и подаст звуковой сигнал, продолжительностью 2 минуты.

6. Чтобы выключить звуковой сигнал прикоснитесь к сенсору , или . После выключения звукового сигнала, на дисплее отобразится текущее время.

7. Поверните ручки «РЕЖИМЫ» и «ТЕРМОСТАТ» в положение выключено.

Установка «времени окончания приготовления»

2. На протяжении 3-х секунд с помощью сенсоров и установите время, когда духовка должна закончить приготовление, и автоматически отключиться. (например: 10:20)

3. Подождите 3 секунды, чтобы индикатор перестал мигать. Функция «время окончания приготовления» активирована.

Page 51

5. По окончании приготовления пищи духовка выключится и подаст звуковой сигнал, продолжительностью 2 минуты.

7. Поверните ручки «РЕЖИМЫ» и «ТЕРМОСТАТ» в положение выключено.

Автоматическое включение и выключения духовки

Данная функция активируется, если заданная «продолжительность приготовления» меньше чем разница между «временем окончания приготовления» и текущим временем. Тогда программатор автоматически рассчитывает необходимое время начала приготовления. Таким образом происходит отложенное приготовления блюда. Духовка включается когда настанет расчетное время. Готовит блюдо на протяжении заданного времени. Выключается по завершению работы, и подает звуковой сигнал.

Пусть текущее время 10:00.

3. Подождите 3 секунды, чтобы индикатор перестал мигать.

4. Несколькими прикосновениями к сенсору переведите мигающий индикатор на дисплеи в положение над пиктограммой . Для удобства настройки, про-

Page 52

грамматор автоматически к текущему времени добавляет ранее введенную продолжительность приготовления, и отображает на дисплеи результат (в нашем случае: 10.20).

5. На протяжении 3-х секунд с помощью сенсоров и установите время, когда духовка должна закончить приготовление, и автоматически отключиться. (например: 11:00)

6. Подождите 3 секунды, чтобы индикатор перестал мигать. Функция «время окончания приготовления» активирована.

7. Выберите режим приготовления и установите температуру в духовке, вращая ручки «РЕЖИМЫ» и «ТЕРМОСТАТ». Духовка включится, когда настанет расчетное время начала приготовления, и начнет работу.

8. По окончании приготовления пищи духовка выключится и подаст звуковой сигнал, продолжительностью 2 минуты.

9. Чтобы выключить звуковой сигнал прикоснитесь к сенсору , или . После выключения звукового сигнала, на дисплее отобразится текущее время.

10. Поверните ручки «РЕЖИМЫ» и «ТЕРМОСТАТ» в положение выключено.

• Если необходимо внести изменения Ваших настроек, то это можно сделать с помощью действий описанных выше.

• Если по время программирования «автоматического включения и отключения духовки», Вы с начала выбрали режим приготовления и температуру, вращая ручки «РЕЖИМЫ» и «ТЕРМОСТАТ» (духовка начала работать). А потом устанавливали «продолжительность приготовления» и «время окончания приготовления», то по завершении программирования духовка выключится. И начнет работу согласно программы, когда наступит рассчитанное программатором время.

Отмена настроек программатора

Чтобы отменить настройки необходимо активировать соответствующую функцию, и удерживая сенсор установить изначальные значения:

• для «кухонного таймера» – 0.00;

Page 53

• для «продолжительности приготовления» – 0.00;

• для «времени окончания приготовления» – текущее время.

Когда достигнуты изначальные значение, звучит короткий звуковой сигнал.

• Цифровой таймер позволяет установить максимальное время выключения духовки в пределах до 23 часов 59 минут.

• Прикасание к сенсорам или – позволяет изменить настройки времени с шагом размером в одну минуту. Если же прикоснуться к сенсору и удерживать на нем палец, настройки времени будут изменяться значительно быстрее.

• Если во время настройки на продолжении 3-х секунд не вводились значения времени, функция деактивируется. На дисплее отобразится текущее время. Чтобы по новой настроить выбранную функцию необходимо будет повторить все действия с начала.

• Обязательно следите за тем, чтобы сенсорная панель всегда была чистой. Прикосновения к сенсорам необходимо делать подушечками пальцев, полностью закрывая сенсор. Прикосновения не должны быть слишком длительными или слишком короткими.

3.2. Подсветка

Подсветка духовки устанавливается поворотом ручки «РЕЖИМЫ» в соответствующее положение . Лампа расположена на задней стенке внутренней камеры ду-

ховки. Подсветка так же остается включенной, пока духовка работает в одном из режимов приготовления.

Некоторые модели оборудованы подсветкой состоящей из двух ламп. Они находятся на задней и левой стенке внутренней камеры духовки.

4. КАК ПОДДЕРЖИВАТЬ ДУХОВКУ В НАДЛЕЖАЩЕМ СОСТОЯНИИ

Перед очисткой или обслуживанием духовки, отключите ее от источника питания.

Для увеличения срока службы вашей духовки, ее необходимо регулярно чистить, учитывая следующее:

• Эмалированные или элементы из нержавеющей стали, стекла двери или стеклянные элементы следует мыть теплой водой со специальными моющими средствами. Не используйте абразивных порошков или агрессивных веществ, которые могут их повредить. При не правильном уходе, на нержавеющей стали могут образоваться пятна или другие механические повреждения, их трудно удалить. Пользуйтесь только специальными, имеющимися в продаже сред-

Page 54

ствами, предназначенными для ухода за поверхностями из нержавеющей стали. Внимательно читайте инструкции по применению моющих средств. После мытья или очистки все внешние поверхности духовки рекомендуется тщательно промыть, протереть и высушить. Для мытья или очистки используйте не сильно смоченные водой салфетки, мягкую ветошь, лоскуты или мочалки. Помните, что излишки воды могут повредить электрическую проводку, контакты, блоки управления духовки.

• Внутреннюю поверхность духовки желательно мыть и чистить непосредственно после окончания процесса приготовления, когда она еще теплая. Для мытья или очистки внутренней поверхности духовки так же используйте не сильно смоченные водой салфетки, мягкую ветошь, лоскуты или мочалки. Помните, что излишки воды могут повредить электрическую проводку и контакты, нанести вред нагревательным элементам. После мытья или очистки все внутренние поверхности духовки рекомендуется тщательно промыть, протереть и высушить. Избегайте использования абразивных моющих средств (например, чистящие порошки и т.д.), абразивных губок для посуды или кислоты (такие как средство для удаления накипи и т.д.), поскольку данные средства могут повредить эмаль. Если жирные пятна или загрязнения тяжело удалить, используйте специальные средства для мытья духовок, следуя инструкциям на их упаковке. После мытья или очистки все внутренние поверхности духовки рекомендуется тщательно промыть, протереть и высушить.

• Если вы пользуетесь духовкой продолжительное время, может образоваться конденсат. Уберите его с помощью сухой ткани.

• По периметру камеры духовки имеется резиновый уплотнитель, Регулярно проверяйте состояние этого уплотнителя. При необходимости вымойте его без использования абразивных моющих средств или предметов. В случае его повреждения, пожалуйста, обратитесь в ближайший сервисный центр. Запрещено пользоваться духовкой до того момента, пока поврежденный резиновый уплотнитель не будет заменен.

Ваша духовка может быть оснащена уплотнителем дверцы духовки изготовленным из стекловолокна, который обеспечивает надежную защиту от высокой температуры внутри духового шкафа. Он абсолютно безопасный

– Для ухода за ним – протирайте его влажным, хорошо отжатым куском тка-

ни. Не используйте эту ткань для других целей. На ней могут остаться частички стекловолокна.

– Без необходимости не прикасайтесь к стекловолоконному уплотнителю

голыми руками. Обязательно мойте руки после прикосновения к стекловолоконному уплотнителю.

– Остерегайтесь попадания частичек стекловолокна на кожу, слизистую обо-

лочку и в глаза. При попадании частичек стекловолокна на кожу, слизистую оболочку или в глаза – возможны неприятные ощущения в виде жжения.

– Не разрешайте детям прикасаться к уплотнителю из стекловолокна.

Page 55

• Мойте стеклянную дверь с помощью неабразивных средств и губок и вытирайте ее насухо.

4.1. Снятие дверцы и чистка стекол

Снятие дверцы

Рис. 1.

Для более тщательной уборки дверь духовки можно снять. Это делается следующим образом:

• Полностью откройте дверцу (Рис. 1.1.);

• Приподнимите ее и поднимите небольшие упоры, расположенные на двух петлях (Рис. 1.2.);

• Возьмите дверцу за два внешних края и медленно закройте ее, но не до конца, а до фиксации в среднем положении;

• Потяните дверцу к себе, вынимая ее с места установки (Рис. 1.3.);

• Установить дверь на место можно, выполнив вышеописанные процедуры в обратном порядке.

Чистка стекол

Духовки оборудованы дверьми, конструкция которых позволяет извлечь и внутреннее, и среднее стекла из двери духовки, для их полной очистки. Для этого необходимо:

• Выкрутить 2 винта по краям торцевой перфорированой пластины.

• Снять торцевую перфорированую пластину.

• Аккуратно потянуть на себя внутреннее стекло, слегка подталкивая его с дальней стороны.

Page 56

• Затем, при необходимости, таким же образом извлечь среднее стекло.

• Вымыть и насухо вытереть оба стекла (вы можете протереть среднее стекло не вынимая его из корпуса двери.).

• Установить стекла в дверь духовки в обратном порядке.

Обязательно проверьте наличие и правильность размещения резиновых уплотнителей, для крепления среднего стекла.

Не используйте абразивные чистящие средства или жесткие металлические скребки для чистки стекла дверей, потому что они могут поцарапать поверхность, что приведет к повреждению и измельчению стекла.

4.2. Замена ламп подсветки

В духовке используются лампы подсветки со следующими характеристиками:

– Стойкость к высоким температурам: 300 °C – Напряжение: 220-240 В – Мощность: 25 Вт – Тип: Е14.

Для заміни лампи на задній стінці необхідно:

• Отключить духовку от электросети.

• Выкрутите стеклянную крышку лампы против часовой стрелки.

• Выкрутите перегоревшую лампу, и замените ее на новую, с характеристиками указанными выше.

• Закрутите стеклянную крышку лампы.

• Заново подключите духовку к электросети.

Для замены лампы на боковой стенке необходимо (если присутствует):

• Отключить духовку от электросети.

• Снять с боковой стенки духовки направляющие.

• Снять стеклянную крышку лампы:

– Придерживайте нижнюю часть стеклянной крышки од-

ной рукой;

– Вставьте плоский острый предмет, как столовый нож,

между стеклом и боковой поверхностью духовки;

– Снимите крышку лампы.

• Выкрутите перегоревшую лампу, и замените ее на новую, с характеристиками указанными выше.

• Установите все на место в обратном порядке.

• Заново подключите духовку к электросети.

Page 57

5. ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПРИГОТОВЛЕНИЮ БЛЮД

Обозначение режима

1. Традиционная

2. Деликатное принотовление

3. Верхний нагрев

4. Гриль Конвертики с кре-

Приготовляемая пища

Утка

Жареная говядина или телятина

Жареная свинина

Сухое печенье (песочное)

Ватрушки

Фруктовые кексы

Бисквитный кекс

Пицца

Подрумянивание блюд - 3-4 15 220 -

ветками и кальмаром

Филе трески

Овощи на гриле

Телятина

Отбивная

Гамбургеры

Макрель

Горячие бутерброды

На вертеле (если есть)

Вес, кгПоложе-

ние противня от дна духовки

1 3 15 200 65-75

1 3 15 200 70-75

1 3 15 200 70-80

- 3 15 180 15-20

1 3 15 180 30-35

1 2 или 3 15 180 40-45

0,5 3 15 160 25-30

0,5 3 15 220 15-20

1 4 5 Max 6-8

1 4 5 Max 10

1 3/4 5 Max 10-15

1 4 5 Max 15-20

1 4 5 Max 7-10

1 4 5 Max 15-20

- 4 5 Max 2-3

Время предварительного нагрева, минуты

Показания термостата

Время приготовления, минуты

Телятина на вертеле

Крица на вертеле

1 - 5 Max 80-90

1,5 - 5 Max 70-80

Page 58

Продолжение таблицы

Обозначение режима

5. Гриль с конвекцией

6. Конвекция Любые замороженные продукты

Приготовляемая пища

Курица-гриль 1,5 3 5 200 55-60

Каракатица 1,5 3 5 200 30-35

На вертеле (если есть)

Телятина

Курица

Курица (на вертеле) + картофель (на поддоне для сбора жира)

Баранина

Пицца

Пирог с цукини и креветками

Пироги с начинкой

Лазанья

Плюшки

Закуска из курицы

Полуфабрикаты

Вес, кгПоложе-

ние противня от дна духовки

1,5 - 5 200 70-80

2,0 - 5 200 70-80

1,5 2 5 200 70-75

1,5 - 5 200 70-80

0,3 2 - 250 12

0,4 2 - 200 20

0,3 2 - 200 25

0,5 2 - 200 35

0,4 2 - 180 25-30

0,4 2 - 220 15-20

Время предварительного нагрева, минуты

Показания термостата

Время приготовления, минуты

Куриные крылышки

Сухое печенье(песочное)

Кекс с цукатами

Слоеное пирожное

7. Размораживание Любые замороженые продукты

0,4 2 - 200 20-25

0,3 2 - 200 15-18

0,6 2 - 180 45

0,2 2 - 210 10-12

Page 59

Духовка предлагает широкий набор вариантов приготовления любого вида пищи. Со временем вы научитесь, как использовать данное универсальное устройство наилучшим образом, и последующие инструкции даны лишь в качестве приблизительного руководства и могут быть изменены в соответствии с вашим опытом.

5.1. Предварительный нагрев

• Если духовка должна быть предварительно нагрета (это в основном необходимо при приготовлении продуктов, содержащих закваску), режим «Конвекция» может использоваться для достижения необходимой температуры как можно быстрее в целях сбережения энергии.

• После того как пища была помещена в духовку, можно выбрать наиболее подходящий режим приготовления.

5.2. Использование режима «Быстрое приготовление»

Является функциональным, быстрым и удобным для тех, кто использует фасованные продукты (как, например: замороженные продукты или полуфабрикаты) вместе с другими продуктами. Вы найдете полезные предложения в таблице ниже.

5.3. Использование гриля

• Используйте режим «гриль» , разместив продукт на решетке, располагая его под центральной частью гриля (в 3-м или 4-м положении снизу), т.к. включена только центральная часть верхнего нагревательного элемента. Используйте нижние направляющие (1-е положение снизу) для размещения входящего в комплект поддона, чтобы собирать соус и/или жир и предотвратить их попадание на дно духовки, в связи с чем может образоваться дым. В поддон рекомендуется добавить немного воды. При использовании данного режима, мы рекомендуем установить термостат на самое высокое значение. Однако, это не означает, что вы не можете использовать более низкую температуру, отрегулировав на нее термостат.

Следите за тем, чтобы горячий воздух, выходящий из духовки, не повредил ручки упраления.

5.4. Выпекание тортов и кексов

При выпекании кексов, всегда помещайте их в предварительно нагретую духовку. Обязательно дождитесь, чтобы духовка прогрелась полностью. Не открывайте духовку во время выпекания, чтобы кекс не осел. Если:

Выпечка слишком сухая Увеличьте температуру на 10 °C и уменьшите

время приготовления

Page 60

Выпечка осела Используйте меньше жидкости или уменьшите

температуру на 10 °C

Выпечка слишком темная сверху

Хорошо пропеклась внутри, но липкая снаружи

Выпечка прилипает к противню

При использовании более одного уровня и температуры приготовления продуктов разные

Располагайте ее на более низких направляющих, уменьшите температуру и увеличьте время приготовления

Используйте меньше жидкости, уменьшите температуру и увеличьте время приготовления

Смажьте противень маслом, посыпьте мукой или воспользуйтесь пергаментной бумагой

Используйте меньшее значение температуры. Не обязательно вынимать продукты со всех противней одновременно.

5.5. Приготовление Пиццы

Для получения лучших результатов при приготовлении пиццы:

• Предварительно нагревайте духовку не меньше 10 минут.

• Используйте легкую алюминиевую форму для пиццы, разместив ее на входящей в комплект решетке. Если использовать противень (поддон), увеличится время приготовления и будет сложнее получить хрустящую корочку.

• При приготовлении пиццы не открывайте дверцу духовки слишком часто.

• Если у пиццы много (три или четыре) топпингов (начинки), мы рекомендуем добавить сверху сыр моцарелла в середине процесса приготовления.

• При приготовлении пиццы на двух противнях, используйте 2-е и 4-е положения при температуре 220 °C, и помещайте пиццу в духовку только после предварительного нагрева не менее 10 минут.

5.6. Приготовление рыбы и мяса

• При приготовлении белого мяса, птицы и рыбы используйте значения температуры от 180 °C до 200 °C.

• При приготовлении красного мяса (говядина), которое должно быть хорошо прожаренным сверху и нежным и сочным внутри, лучше начинать со значения температуры (200 °C – 220 °C) на короткое время, а затем понизить ее.

• В основном, чем меньше порция, тем ниже температура. Разместите мясо в центре решетки и установите по него поддон для сбора жира.

• Убедитесь, что решетка располагается в центре духовки. Если вы хотите увеличить количество тепла снизу, используйте нижние направляющие.

Время приготовления приблизительно и может изменяться в зависимости от личных предпочтений. При приготовлении с использованием гриля или гриля с конвекцией, поддон всегда должен размещаться на 1-ой направляющей снизу, для улавливания мясных соков и жира.

Page 61

6. БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С ДУХОВЫМ ШКАФОМ

• Для обеспечения эффективной и безопасной работы данного прибора,

мы рекомендуем:

– Обращаться только в авторизованные производителем сервисные

центры.

– Всегда использовать оригинальные запасные части.

• При перемещении прибора, мы рекомендуем пользоваться специально

разработанными ручками, расположенных в углублении на боковых сторонах духовки, во избежание травм и повреждения прибора. Не перемещайте духовку взявшись за ручку двери.

• Данный прибор разработан только для непрофессионального, бытового использования.

• Электрическая система данного прибора обеспечивает безопасную работу, только при правильном подключении с эффективной системой заземления, соответствующей действующим нормам и стандартам.

• Однофазная сеть, к которой подключается изделие, должна соответствовать действующим нормам. Подключение необходимо осуществлять через автоматический выключатель, встроенный в стационарную проводку на Вашем электрическом щитке.

• Все действия, связанные с подключением, настройкой, обслуживанием и ремонтом изделия, а также замену ламп производить только при снятом напряжении сети! Для этого необходимо отключить электрический выключатель на Вашем щитке или вытащить вилку из розетки. Не тяните вилку за провод! Не пережимайте и не натягивайте сетевой кабель.

• При установке электрического духового шкафа в кухонную мебель, обязательно обеспечьте наличие специальных вентиляционных отверстий и щелей в мебельной нише. Их отсутствие препятствует правильной циркуляции воздуха для охлаждения корпуса и стекол двери духового шкафа. Это может привести к поломке изделия (перегрев корпуса и стекол духового шкафа) или к повреждению кухонной мебели.

• Запрещено использование удлинителей и переходников. Производитель (поставщик) не несет ответственности за поломки или возгорания, произошедшие из за использования тройников и удлинителей.

• Перед установкой необходимо убедиться в отсутствии видимых повреждений корпуса, а также в отсутствии внутри духовки посторонних предметов. Если у Вас есть подозрения в том, что духовка повреждена и не полностью укомплектована, свяжитесь с продавцом немедленно.

• Запрещается использовать изделие не по назначению и подвергать его каким-либо модификациям и доработкам.

• Изделие не предназначено для использования детьми или лицами с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта использования вытяжки,

Page 62

если они не находятся под контролем или не проинструктированы лицом, ответственным за их безопасность. Дети должны находиться под контролем взрослых для недопущения игр с изделием.

• Запрещается использовать изделие в присутствии воспламеняемых веществ или их паров, таких как спирт, бензин, инсектициды и т.п.

• Не ставьте на открытую дверь духовки тяжелые предметы.

• Не оставляйте без присмотра работающую духовку на долгое время.

• При использовании прибора, нагревательные элементы и некоторые части двери духовки становятся очень горячими. Старайтесь не касаться их и держать детей на достаточном расстоянии.

• Избегайте:

– Не прикасайтесь прибору влажными частями тела; – Не пользуйтесь прибором босиком; – Не закрывайте вентиляционные отверстия и щели в мебельной нише

предназначенные для вентиляции и рассеивания тепла;

– Избегайте контакта кабелей питания других бытовых приборов с горячи-

ми частями духовки;

– Не допускайте воздействия на прибор атмосферных явлений, таких как

дождь или солнечный свет; – Не используйте духовку для хранения чего-либо; – Не пытайтесь установить или произвести ремонт без помощи квалифици-

рованного специалиста.

• В следующих случаях следует связаться с квалифицированным специа-

листом:

– Установка и подключение; – Если кабель питания был поврежден, и его необходимо заменить – обра-

титесь к квалифицированному специалисту; – Нельзя использовать для очистки духовки пар (пароочиститель); – Используйте прибор только для приготовления пищи и ни для чего иного; – Отключите прибор от электросети, если он работает неправильно, а также

перед очисткой и обслуживанием; – Если вы долго не используете прибор, отключите его от электросети; – Используйте специальные рукавицы, когда ставите блюда в духовку или

вынимаете их; – Всегда беритесь за ручку двери в центре, т.к. ее края могут оказаться горя-

чими из-за естественной утечки горячего воздуха;

Производитель не несет ответственности за любые повреждения, вызванные неправильной установкой, ненадлежащим, неправильным или неразумным использованием.

Page 63

7. МОНТАЖ

Духовка должна устанавливаться только квалифицированным специалистом.

Производитель не несет ответственности за неправильную установку, которая может нанести ущерб людям, животным или имуществу.

• Перед выполнением каких-либо регулировок или работ по обслуживанию, питание прибора должно быть отключено.

• Предполагается наличие доступа воздуха необходимого для вентиляции.

7.1. Установка встраиваемых духовок

Для обеспечения надлежащего функционирования встраиваемой духовки, мебель в которую она встраивается, должна быть соответствующей.На рисунке ниже представлены размеры ниши для установки под столешницу или в стенной шкаф.

Возможные варинты установки духового шкафа:

min

558mm

575-585mm

590mm

45mm

665 .5 mm

min

589mm

594mm

25.5mm

23.5mm

543

45mm

575-585mm

558mm

665 .5 mm

589mm

594mm

25.5mm

23.5mm

543

Важная информация.

Для обеспечения достаточной вентиляции корпуса и стекол двери духового шкафа необходимо обязательно обеспечить нормальную работу охлаждающего вентилятора и свободное прохождение потока воздуха внутри мебельной ниши, внутри корпуса духового шкафа и между стеклами двери духового шкафа.

Не соблюдение этих требований может привести к перегреву духового шкафа и его частей и возможному возникновению поломок нагревательных элементов, термодатчиков или программатора. А так же к повреждению стекол духового шкафа.

Page 64

560 mm

Проем

100 mm

Полочка

Бруски

По этому очень важно при установке духового шкафа в мебельную нишу на сплошную (целую) полку – оставить заднюю стенку ниши максимально открытой. Для доступа воздуха в полке должен иметься проем (заштрихованная область) с размерами не менее 100 x 560 мм. То есть мебельную нишу нельзя «зашивать» полностью. Если задняя стенка мебельной ниши частично закрыта, то необходимо нижнюю сплошную (целую) полку заменить двумя, закрепленными на боковых стенках ниши, брусками, на которые можно установить духовой шкаф.

• Панели соседних шкафов должны быть изготовлены из термостойкого материала. В частности, шкафы, имеющие облицованный фасад, должны собираться с использованием клея, выдерживаю-щего температуру не менее 100 °C.

• В соответствии с действующими нормами и стандартами безопасности, контакт с электрическими частями духовки после ее установки должен быть невозможен.

• Все части, обеспечивающие безопасную работу прибора, должны сниматься только с помощью инструмента.

• Для закрепления духовки в шкафу, откройте дверцу духовки и присоедините ее, вставив 4 самореза по дереву в 4 отверстия по периметру рамы.

7.2. Электрические подключения

Духовки, оснащенные трехполюсным питающим кабелем, сконструированым для работы на переменном токе напряжением и частотой, указанными на приборе и в руководстве по обслуживанию.

• Подключение встраиваемой духовки к электрической сети должно производиться только к сети переменного тока через правильно смонтированную розетку с защитным заземляющим контактом.

• Необходимо убедиться, что вилка и розетка легко совмещаются друг с другом.

• Сечение проводки должно соответствовать потребляемой модности и иметь достаточную изоляцию.

Page 65

• Соединительный шнур не должен касаться греющихся поверхностей духовки и нагреваться до температуры на 50 °С выше комнатной.

7.2.1. Установка кабеля питания

• Отверните винты и снимите крышку входного щитка.

• Присоедините провода в следующем порядке:

– голубой – к клемме N (нейтральный провод), – коричневый – к клемме L (фазовый провод),

– желто-зеленый – к клемме «земля» .

• Установите на место крышку входного щитка.

7.2.2. Подключение кабеля питания к электросети

• Установите стандартную вилку, полностью подходящую к имеющейся установленной розетке, соответствующую стандартам, указанным на табличке с техническими данными прибора. При подключении кабеля питания непосредственно к электросети, установите многополюсной автоматический выключатель. Он должен соответствовать нагрузке и действующим нормам (провод заземления не должен отключаться).

• Перед выполнением подключений, убедитесь, что выполнены нижеперечисленные пункты:

– Электробезопасность прибора может быть обеспечена, только если он

правильно и надежно заземлен в соответствии с нормами электробезопасности. Всегда проверяйте работоспособность заземления; если у вас есть сомнения, пригласите квалифицированного специалиста для проверки системы. Производитель не несет ответственности за ущерб, вызванный отсутствием заземления.

– Перед подключением прибора к электросети, удостоверьтесь, что харак-

теристики, указанные на табличке прибора (или упаковке) соответствуют характеристикам электрической сети в вашей квартире.

– Убедитесь, что допустимая мощность системы и разъема будет соответ-

ствовать максимальному энергопотреблению, указаному на табличке с техническими данными прибора. Если у вас есть сомнения, обратитесь к квалифицированному специалисту.

– Если вилка прибора и розетка несовместимы, квалифицированный спе-

циалист должен заменить розетку на подходящую модель. Он также должен убедиться, что сечение кабеля соответствует потребляемой мощности прибора. Не допускается использование адаптеров, разветвителей и / или удлинителей.

– При повреждении шнура питания, его должен производить квалифици-

рованный специалист (представитель сервисной службы).

– Вилка и розетка должны быть легкодоступны.

Page 66

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

076

Внутренние размеры духовки:

Ширина: 43,5 см Глубина: 40 см Высота: 32 см

Внутренний объем духовки: 56 литров Напряжение и частота источника питания:

220-240 В ~50/60 Гц Класс энергопотребления: А

9. КОМПЛЕКТ ПОСТАВКИ

Духовой шкаф – 1 шт. Решетка – 1 шт. Глубокий поддон – 1 шт. Универсальный поддон – 1 шт. Вращающийся вертел – 1 шт. Комплект монтажный – 1 шт. Инструкция по эксплуатации – 1 шт. Гарантийный талон – 1 шт. Коробка упаковочная – 1 шт.

Комплектация духовки может отличаться от перечисленной в данной инструкции.

10. ГАРАНТИЯ

Изделие соответствует требованиям технических регламентов: электромагнитной совместимости оборудования (ПКМУ № 1077 от

16.12.2015 г.); низковольтного электрического оборудования (ПКМУ № 1067 от 16.12.2015 г.). Сответствует требованиям: ДСТУ EN 60335-2-6:2016, р.р. 6, 7, 8, 10, 11, 13, 15, 16, 19-30; ДСТУ EN 55014-1:2014 п.п. 4.1-4.2.3.1; ДСТУ EN 55014-2:2015 п.п. 5.1-5.7; ДСТУ IEC 61000-3-2:2016, р.6; ДСТУ EN 61000-3-3:2015 р.5.

Оборудование отвечает требованиям Технического регламента ограничения использвания некоторых опасных органических веществ в электронном оборудовании.

Представленная продукция ТМ PYRAMIDA соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Page 67

Информация по хранению

Хранить изделие необходимо в вентилируемом помещении при температуре от 0 °С до +40 °С и относительной влажности воздуха не более 80% (при температуре +25 °С) в упаковке производителя.

Дата изготовления и серийный номер указаны на изделии и упаковке.

Мы предоставляем гарантию на данные электрические духовые шкафы сроком на один год* со дня его покупки. Если Вы пользовались изделием согласно данной Инструкции, но поломка все же произошла, обратитесь в ближайший сервисный центр.

Если при эксплуатации духовки возникли проблемы, прежде чем обращаться в сервисный центр, проверьте следующее:

1. Подключен ли шнур питания с вилкой к сети 220 В (50 Гц).

2. Выведены ли ручки управления из нулевого положения.

3. Состояние аварийных автоматических выключателей (предохранителей) системы электроснабжения помещения. Если после проведения описанных выше проверок неисправность не удалось устранить, отключите духовку от сети и обратитесь в сервисный центр.

Для осуществления гарантийного обслуживания Вам необходимо предъявить чек на покупку бытового устройства вместе с гарантийным талоном, который обязан быть заполнен Продавцом во время продажи. Требуйте заполнения Гарантийного талона. В ином случае гарантийные обязательства не действительны. Гарантия не распространяется, если:

• Нарушены требования, указанные в настоящей Инструкции или Гарантийном талоне.

• Духовой шкаф использовался в промышленных целях.

• Истек срок гарантии.

• Имели место некачественная установка, неправильное использование.

• Электрическое напряжение сети не соответствует требованиям Инструкции на духовку.

• Нарушены требования по установке духового шкафа в кухонную мебель.

• Духовой шкаф проходил ремонт на неуполномоченной сервисной станции, или при ремонте были использованы запасные части другого производителя.

По окончании срока гарантии все регламентные работы, ремонт и замены запасных частей являются платными.

Уважаемый покупатель, Спасибо, что Вы выбрали продукцию ТМ Pyramida.

К СВЕДЕНИЮ ПОКУПАТЕЛЯ!

В связи с тем, что конструкция электрического духового шкафа постоянно

совершенствуется, возможны незначительные расхождения между

конструкцией и руководством по эксплуатации, не влияющие

на технические характеристики духового шкафа.

* Если в стране, где реализуется данная продукция ТМ PYRAMIDA, законодательно установлены гарантийные сроки большего срока, чем указанные в данной инструкции, гарантийном талоне или на информационной этикетке, Производитель устанавливает гарантийный срок в соответствии с Законодательством страны, где реализуется данная продукция ТМ PYRAMIDA.

Page 68

ДОПОЛНЕНИЕ

печенье

разогрев уже

готовых блюд, или

подрумянивание

на стадии при-

готовления

пироги, кексы,

другая выпечка

больших разме-

ров

пирожние и

выпечка неболь-

ших размеров

кремовые

пирожные, безе

говядина, бара-

нина или сви-

нина большими

кусками

говядина, бара-

нина или свинина

небольшими

кусками

рыба: целая или

большими кус-

ками

птица (тушка

целиком)

птица: неболь-

отбивные,

шими кусками

(порционная)

стейки, другие

порционные

блюда

пицца

тушение в

закрытой посуде

Page 69

ДЛЯ ЗАМЕТОК

Page 70

Page 71

УВАГА!

У зв’язку з тим, що після встановлення Вашої духової шафи в кухонні меблі, доступ до інформаційної етикетки, яка містить в собі важливу інформацію про модель, серійний номер та дату виготовлення, буде значно ускладнено, рекомендуємо Вам зберігати дану інструкцію впродовж всього часу користування духовою шафою. Якщо дублікат інформаційної етикетки входить до комплекту Вашої духової шафи окремо, рекомендуємо зберігати його разом з інструкцією впродовж всього часу користування духовою шафою.

ВНИМАНИЕ!

В связи с тем, что после установки Вашего духового шкафа в кухонную мебель, доступ к информационной этикетке, которая содержит в себе важную информацию о модели, серийном номере и дате производства, будет значительно затруднен, рекомендуем Вам сохранять инструкцию на протяжении всего времени эксплуатации духового шкафа. Если дубликат информационной этикетки входит в комплект Вашего духового шкафа отдельно, рекомендуем сохранять его вместе с инструкцией на протяжении всего времени эксплуатации духового шкафа.

Page 72

Rating label

Rating address label

pyramida.ua pyramida-bt.ru pyramida.by pyramidatechnik.com/service
