Řezačka polystyrenu
Obj. č. 81 25 17
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup řezačky polystyrenu.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení
výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.
Účel použití
Tato teplená řezačka slouží k vysoce přesnému řezání polystyrenu a folií z termoplastů.
Oblast využití této řezačky je zejména pro výrobu dekorací, pro uměleckou činnost a v modelářství
při stavbě železnic, letadel a lodí. Řezačka má stabilní základnu s hliníkovým povrchem, který
umožňuje velmi snadnou a přesnou manipulaci s obráběným materiálem. Předtištěný rastr a úhloměr
poskytují vynikající možnost jednoduchého a přesného řezání. Pomocí pevného hliníkového ramene
s řezacím vláknem pak můžete řezat materiál s max. výškou 140 mm. Držák s řezacím drátem
(součástí dodávky je řezací vlákno vyrobené ze slitiny NiCr o průměru 0,2 mm a v délce 30 m) můžete
různě polohovat a dosáhnout tak pokosového řezání za požadovaného úhlu. Za provozu řezačky svítí
LED kontrolka, která velmi zřetelně indikuje pracovní proces (ohřev řezacího vlákna).
Při práci s řezačkou dbejte vždy zvýšené opatrnosti. Zároveň přitom dodržujte všechny platné
bezpečnostní předpisy a normy. Zabráníte tím úrazu a vzniku škodu. Řezací vlákno je za provozu
velmi horké. Jeho teplotu můžete regulovat v rozsahu +100 až +200 °C. Samotný ohřev řezacího
vlákna trvá jen velmi krátce (méně, než 1 sekundu). Řezacím vláknem za provozu prochází proud
o hodnotě 1 A s napětím 10 V.
Řezačka má vestavěný vlastní zdroj ohřevu (transformátor). Její konstrukce splňuje nejpřísnější
předpisy na úseku elektromagnetické kompatibility a elektrické bezpečnosti (třída krytí II).
Celková hmotnost řezačky je cca 3 kg.

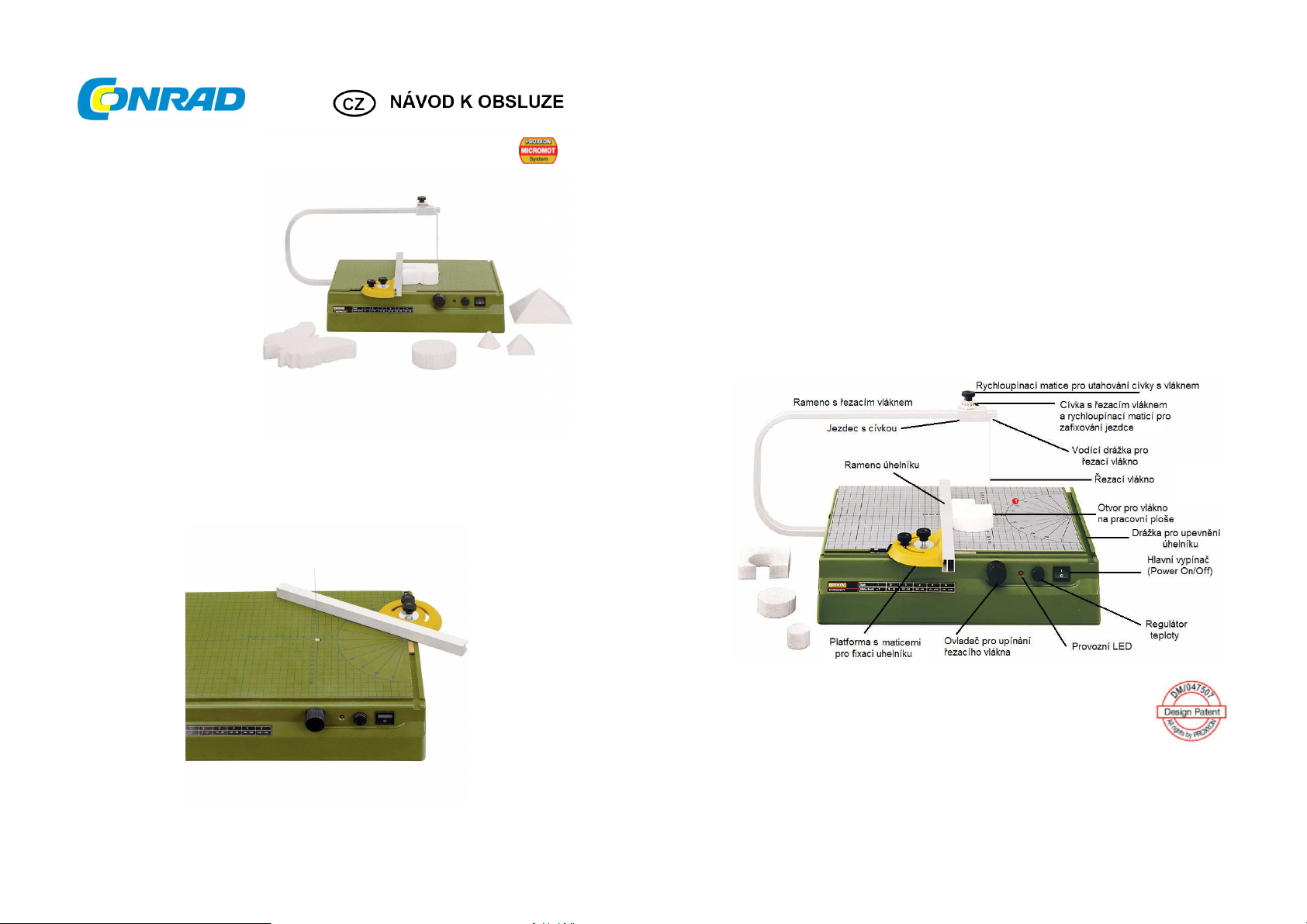

Popis a ovládací prvky
Tato řezačka disponuje unikátním a patentovaným systémem pro polohování a fixaci
jezdce s řezacím vláknem na rameni úhelníku (German Patent 100 0 102.5)
Důležitá bezpečnostní opatření
Zajistěte dostatečné větrání prostor, ve kterých řezačku provozujete. Dbejte zároveň zvýšené
pozornosti při práci s řezačkou a zejména s řezacím vláknem, které za provozu dosahuje velmi
vysokých teplot. Pracovní prostředí udržujte neustále čisté. Z okolí řezačky odstraňte všechny snadno
vznětlivé materiály. Zařízení vždy umístěte na stabilní a vodorovný povrch. Nevystavujte řezačku
vibracím ani mechanickému zatížení. Nikdy neponechávejte zapnutou řezačku bez neustálého
dohledu! K řezání používejte pouze originální vlákno Proxxon. Při použití jiného vlákna nebo jiných
neoriginálních dílů hrozí tepelné a proudové přetížení transformátoru a jeho nevratného zničení.
Zároveň přitom hrozí nebezpečí zkratu, požáru nebo úrazu elektrickým proudem!
Po každém použití řezačku vždy vypněte a odpojte od elektrické sítě. Stejně tak učiňte i za bouřky!
Před uvedením do provozu
Sestavení řezačky / Instalace rámu
Obrázek 1: Jako první připevněte rameno (1) ve spodní části řezačky. Použijte k tomu dodávávanou
rychloupínací matici. Pro připevnění vodiče (2) použijte příslušný šroub (3). Dostatečné dotažení
šroubu zajistí potřebný elektrický kontakt pro následný odporový ohřev řezacího vlákna.
Obrázek 2: Na opačném konci ramene připevněte jezdce s vláknem pomocí rychloupínací matice (1).
Horní maticí (2) pak dosáhnete požadovaného navinutí a napnutí řezacího vlákna. Pohybem jezdce
po rameni získáte řez v požadovaném úhlu.
Obrázek 3: Po přemístění příložného úhelníku (2) do kratší vodící držáky na pravé straně (3) řezačky
budete moci provádět paralelní řez. Pro řez v určitém úhlu pak uvolněte upínací šroub (1) a zajistěte
jej v požadované poloze.
Instalace řezacího vlákna
1. Před instalací řezacího vlákna vždy řezačku vypněte!
2. Velmi opatrně z horní cívky odviňte přibližně 20 cm vlákna.
3. Uvolněte spodní uchycení vlákna otáčením příslušného ovladače pro fixaci vlákna.
4. Provlékněte vlákno a připevněte jej do spodního úchytu.
5. Vlákno utáhněte otáčením ovladače.
6. Velmi opatrně a pouze lehce zatlačte ze shora na rameno směrem dolů a ve chvíli, kdy dojde
k uvolnění vlákna jej přesně zasaďte do vodící drážky v jezdci. Poté lehce dotáhněte cívku s vláknem
tak, aby řezací vlákno zůstalo dostatečně napnuté.
7. Uvolněte tlak na rameno a přesvědčte se o potřebném napnutí řezacího vlákna.
8. Ujistěte se o tom, že řezací vlákno je v pravém úhlu s povrchem pracovní desky řezačky.
V případě potřeby upravte polohu vlákna pomocí změny polohy jezdce s cívkou.
9. Nyní připojte síťový kabel řezačky do elektrické zásuvky. Řezačka je tak připravena k dalšímu
provozu.
10. Pomocí hlavního vypínače Power řezačku zapněte (poloha I). Po zapnutí řezačky uslyšíte
charakteristické bzučení transformátoru.
Poznámka: Při prvním uvedení řezačky do provozu a zejména po instalaci nového vlákna dochází
k tomu, že vlákno vlivem ohřevu změní svou délku a nepatrně se tím natáhne. Nejedná se přitom
o žádnou závadu. Proto jej znovu mírně dotáhněte pomocí spodního ovladače pro uchycení vlákna.
Při dalším provozu a ohřevu pak již vlákno bude udržovat svou konstantní délku.
11. Pomocí regulátoru teploty nastavte požadovanou teplotu řezacího vlákna. Rastr na povrchu
pracovní desky slouží jako pomocné pravítko, podle kterého se můžete řídit během samotného řezání.
Vyzkoušejte pak optimální nastavení teploty v závislosti na řezaném materiálu. Pro rovné a delší řezy
je vhodné použití vyšších teplot. Naopak při řezání obtížnějších tvarů je lepší nastavit nižší teplotu.
Poznámka: Příliš vysoké teploty mohou na řezaném materiálu zanechat nevzhledné a deformované
okraje (rohy).
12. Materiál při řezání mírným tlakem a za určité rychlosti posouvejte skrze řezací vlákno.
Poznámka: Uvědomte si, že přílišný tlak na řezaný materiál způsobuje ohyb řezacího vlákna.
Řezání pokosu
Nastavení úhlu řezu můžete provést celkově dvěma způsoby:
• Nastavení úhlu řezu prostřednictvím změny polohy jezdce s cívkou v horní části ramene.
• Nastavením úhlu u příložného uhelníku pomocí upínací matice v kratší drážce řezačky.
Při změně úhlu řezu po úpravě polohy jezdce nejprve uvolněte obě upínací matice
(matice pro dotahování vlákna a pro fixaci jezdce) a poté nastavte požadovaný úhel řezu.
Následně znovu dotáhněte obě upínací matice.
Poznámka: Změnou polohy řezu může v důsledku teploty dojít k nepatrné změně délky řezacího
vlákna a tím i zvýšení elektrického odporu vlákna. Z tohoto důvodu poté znovu upravte (zvyšte) teplotu
vlákna pomocí příslušného otočného regulátoru.
Budete-li nastavovat úhel řezu pomocí příložného úhelníku, uvolněte nejprve upínací matici (1)
na platformě úhelníku a přemístěte úhelník do kratší drážky řezačky (obrázek 4). V požadovaném úhlu
znovu úhelník zajistěte pomocí matice. Při tomto způsobu řezu v určitém úhlu můžete využít šablonu
s úhly v rozsahu 0 – 180°, která je na pracovní ploše a přizpůsobit tak polohu úhelníku (1). V této
drážce a za různé polohy uhelníku můžete provádět paralelní a stejně tak i kolmý řez (obrázek 4 a 5).
Speciální tipy pro řezání
• Při řezání pokosu (například střechy) se nezbavujte vyříznutého dílu po provedení prvního řezu.
Využijte tento díl jako podklad pro řezání druhé části.
• Řezací vlákno má během řezu nejvyšší teplotu v horní části na povrchu materiálu, kde pak nejvíce
dochází k nežádoucímu tání a deformaci okraje (rohu). V tomto případě můžete na toto místo
lehce foukat a zajistit tak mírné chlazení řezu v úrovni horní části materiálu.
• Menší kousky delších profilů můžete odřezávat po přiložení již odříznutého delšího kusu podél
úhelníku (obrázek 5). Řezací vlákno tak bude provádět naprosto čistý řez zejména v místě, kde
řezací vlákno vychází z již odříznutého materiálu.

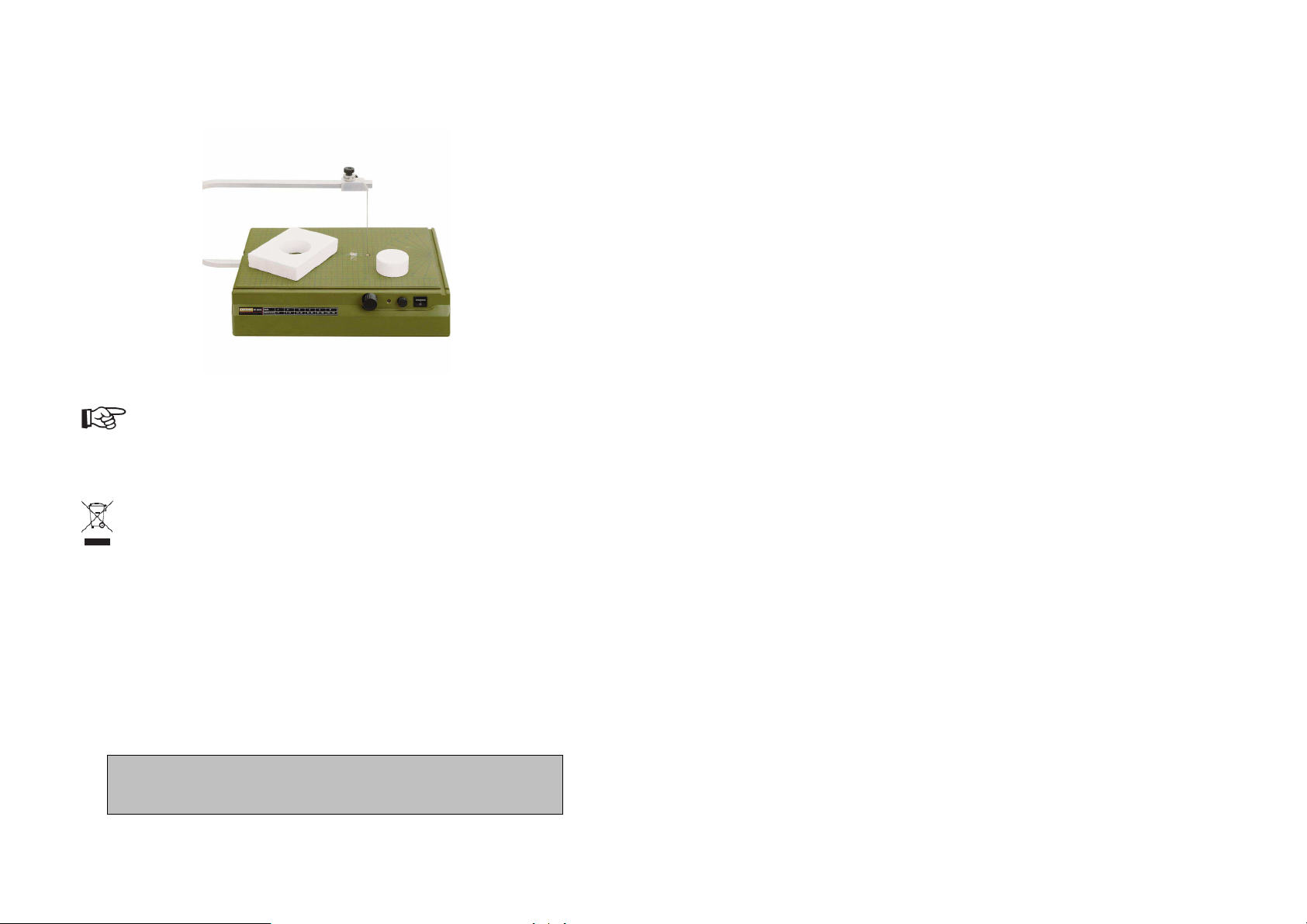

• Na řezačce můžete provádět i složitější, oválné řezy (obrázek 6).
Řezačku zbavujte zbytků materiálu po každém ukončení pracovního procesu. Použijte proto například
plastovou stěrku nebo kus měkkého a pouze mírně navlhčeného hadříku Před každým čištěním však
řezačku vždy vypněte a odpojte od zdroje! V případě výměny některých dílů kontaktujte výrobce.
Pokud si nebudete vědět rady, jak tuto řezačku správně a bezpečně používat a v tomto
návodu k obsluze nenaleznete všechny potřebné informace, obraťte se na naši
technickou podporu, nebo požádejte o radu kvalifikovaného odborníka.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných předpisů.
Šetřete životní prostředí! Přispějte tak k jeho ochraně!
