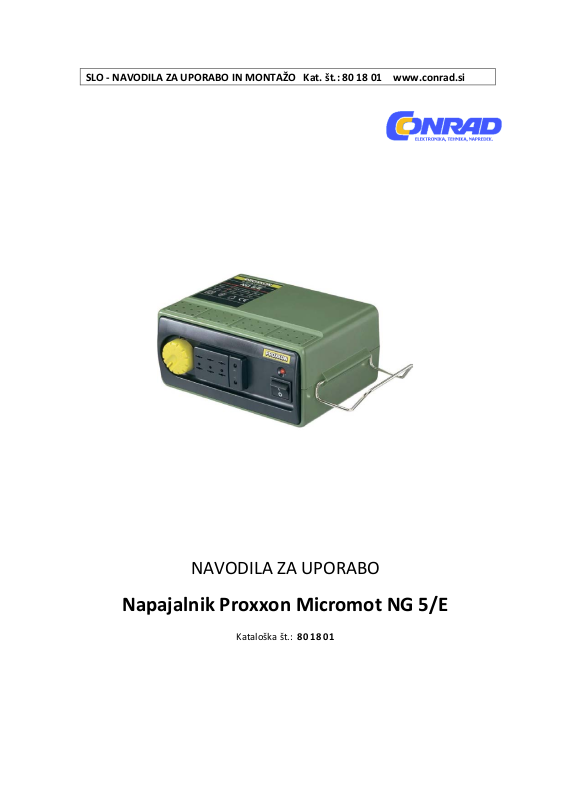

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 80 18 01 www.conrad.si
NAVODILA ZA UPORABO
Napajalnik Proxxon Micromot NG 5/E
Kataloška št.: 80 18 01
2
KAZALO
NAMEN UPORABE ................................................................................................... 3
TEHNIČNI PODATKI ................................................................................................. 3
SESTAVNI DELI NAPRAVE ........................................................................................ 3
VARNOSTNI NAPOTKI ............................................................................................. 3
UPORABA NAPRAVE ............................................................................................... 4
NADZOR HITROSTI .................................................................................................. 4
ES IZJAVA O SKLADNOSTI ........................................................................................ 5
GARANCIJSKI LIST ....................................................................................................6
3
NAMEN UPORABE
Napajalnika NG 5 in NG 5/E zagotavljata varen vir energije za vse Proxxon naprave, ki
potrebujejo 12 V DC. Proxxon napajalniki so izdelani za učinkovito delovanje in so
sestavljeni izključno v skladu z VDE varnostnimi uredbami.
• Kompaktna izvedba, Noryl ohišje (izjemno odporen na vročino).
• Odprtine za vstavljanje orodja, stransko stojalo za odlaganje orodja.
• Zaščita pred električno preobremenitvijo (PTC).
• Tiristor reguliran nadzor hitrosti (ne velja za NG 5).
TEHNIČNI PODATKI
Omrežna napetost: 230 V, 50-60 Hz
Napetost brez obremenitve: 16 V
Delovna napetost: 12 VV (pri 5 A)
Primarna ocena: 85 W
SESTAVNI DELI NAPRAVE
1. Vtičnica za električne naprave Proxxon
2. Univerzalni priklop za banana vtikač (ø 4 mm)
3. Stikalo za vklop in izklop
4. LED indikator
5. Stojalo za odlaganje električnega orodja
6. Odprtine za vstavljanje drobnega orodja
7. Vrtljivi gumb za upravljanje (ne pri modelu NG 5)
VARNOSTNI NAPOTKI
Zaradi vaše lastne varnosti prosimo upoštevajte naslednje:
• Napajalnik lahko shranjujete in uporabljate samo v suhih prostorih.
• Napajalnik shranjujte izven dosega otrok.
• Pred čiščenjem napajalnika električni vtikač iztaknite iz vtičnice.
• Pazite, da je električni kabel vedno nameščen stran od območja dela.
4
• Redno preverjajte električni kabel. Če je poškodovan, ga lahko zamenja le
pooblaščen servis.
• Napajalnik lahko odpre samo pooblaščeno osebje servisa.
• Če pride do prekinitve delovanja napajalnika zaradi preobremenitve, takoj
izklopite napravo, ki je priključena na napajalnik (nevarnost nenadzorovanega
delovanja).
• Po končani uporabi napajalnik izklopite.
• Napajalnik uporabljajte samo skladno z namenom uporabe.
• Napajalnika ne uporabljajte v bližini vnetljivih plinov ali tekočin.
UPORABA NAPRAVE
1. Pred priklopom na napajalnik preverite ali je električna naprava izključena.
Pomembno! Izvedite potrebne varnostne ukrepe, ki preprečujejo nenadzorovan
zagon naprave ob priklopu na napajalnik (na primer: varno držite napravo).
2. Priklopite v električno omrežje. Za vklop pritisnite stikalo 3. Rdeč LED indikator 4
ponazarja stanje pripravljenosti za uporabo.
3. Električno napravo priključite v napajalnik. Vtičnica 1 ima varnostni mehanizem,
ki ob napačni polarnosti preprečuje materialno škodo.
Opomba:
banana vtikač vstavite v plus-pol. Črn ali druge barve banana vtikač vstavite v
minus-pol. Nepravilna polarnost lahko uniči električno napravo. Druge tehnične
naprave se lahko sprostijo iz vrtalnih ali vpenjalnih glav.
4. Pri delu uporabljajte stikalo za vklop/izklop na električni napravi. Po končani
uporabi napajalnik izklopite s stikalom 3.
Opomba: Električnih naprav ni priporočljivo uporabljati neprekinjeno več kot q5
minut. Pri preobremenitvi se napajalnik samodejno izklopi. Če pride do tega, s
stikalom 3 izklopite napajalnik ali iztaknite električni vtikač. Napravo približno
10 minut pustite, da se ohladi. Po tem času je napajalnik ponovno pripravljen za
uporabo Glejte točke 1 – 4.
Opomba: Na napajalnik lahko priključite do največ 4 električne naprave. Kljub
temu pa uporaba več naprav hkrati ni dovoljena.
Pri uporabi banana vtikačev poskrbite za pravilno polarnost. Rdeč
NADZOR HITROSTI
Napajalnik NG 5/E ima preko vrtljivega gumba 7 funkcijo nadzora hitrosti. Obračanje v
nasprotni smeri urinega kazalca do konca = najnižja hitrost. Obračanje gumba v smeri
urinega kazalca do konca = najvišja hitrost.
Če se začne med delovanjem pri nizki hitrosti električna naprava zatikati, lahko rahlo
povečate hitrost ali pa povečate obremenitev naprave: tiristor nadzor učinkoviteje
deluje pri višjih stopnjah toka.
Če napajalnik NG 5/E uporabljate z električnimi napravami, ki so tudi sicer upravljane
preko tiristorja, mora biti le-ta nastavljen na maksimum. Pravo hitrost je nato
potrebno nastaviti na sami napravi.
5
ES IZJAVA O SKLADNOSTI
Na tem mestu izjavljamo in prevzemamo izključno odgovornost za zagotavljanje, da ta
izdelek ustreza naslednjim ES smernicam:
• EC-EMI smernice 89/336
• Smernice ES o nizki napetosti 73/23
• Smernice ES o strojih 89/392
6
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Napajalnik Proxxon Micromot NG 5/E
Kat. št.: 80 18 01
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki
začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike
Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z
izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne
izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na
blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta
po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta
66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
