Vždy na Vaší straně
Návod k obsluze
CZ
1
Bezpečnost
1 Bezpečnost
1.1 Všeobecné bezpečnostní pokyny
1.1.1 Instalace jen
prostřednictvím
servisního technika
Instalaci, inspekce, údržbu
a opravy výrobku i nastavení
plynu smí provádět jen servisní
technik.
1.1.2 Nebezpečí v důsledku
chybné manipulace
▶ Tento návod si pečlivě pře-
čtěte.
▶ Při všech činnostech při ob-
sluze zařízení Vaillant dodržujte všeobecné bezpečnostní a výstražné pokyny.
▶ Všechny činnosti provádějte
tak, jak je popsáno v tomto
návodu.
1.1.3 Nebezpečí v důsledku
chybné funkce
▶ Dbejte na to, aby kolem regu-
látoru mohl volně cirkulovat
vzduch v místnosti a regulátor
nebyl zakrytý nábytkem, závěsy nebo jinými předměty.
▶ Dbejte na to, aby všechny
ventily topných těles v místnosti, v níž je namontován
regulátor, byly zcela otevřené.
▶ Topný systém používejte jen
tehdy, když je v technicky
bezvadném stavu.
▶ Neprodleně nechejte odstranit
závady a škody, které nepříznivě ovlivňují bezpečnost.
1.1.4 Škoda způsobená mrazem kvůli odpojení zařízení
Pokud topný systém odpojíte,
mohou být dílčí oblasti topného
systému poškozeny mrazem.
▶ Neodpojujte zdroj tepla od
elektrické sítě.
▶ Hlavní spínač topného sys-
tému nechte v poloze „1“.
1.1.5 Poškození mrazem v důsledku nízké teploty místnosti
Při nastavení teploty místnosti
v jednotlivých místnostech na
příliš nízkou teplotu mohou být
dílčí oblasti topného systému
poškozeny mrazem.
▶ V době své nepřítomnosti
během mrazivých období
zajistěte, aby topný systém
zůstal v provozu a dostatečně
temperoval místnosti.
▶ Dbejte na použití funkce
ochrany proti zamrznutí.
2 Návod k obsluze 0020177279_00
Bezpečnost
1
1.2 Použití zařízení v souladu s určením
Při neodborném používání nebo
použití v rozporu s určením
může dojít k ohrožení zdraví
a života uživatele nebo třetích
osob, resp. k poškození výrobku a k jiným věcným škodám.
Tento výrobek nesmějí obsluhovat osoby (včetně dětí) s omezenými fyzickými, smyslovými
či psychickými schopnostmi,
dále osoby, které nedisponují
potřebnými znalostmi nebo nemají s obsluhou takového výrobku zkušenosti, pokud ovšem
výrobek neobsluhují pod dohledem osoby zodpovědné za
bezpečnost práce či pokud nebyly touto zodpovědnou osobou
k obsluze tohoto výrobku náležitě zaškoleny.
Dbejte na to, aby si s výrobkem
nehrály děti.
– dodržování všech podmínek
prohlídek a údržby uvedených
v návodech.
Jiné použití, než je popsáno
v tomto návodu, nebo použití,
které přesahuje zde popsaný
účel, je považováno za použití
v rozporu s určením.
Za použití v rozporu s určením
je považováno také každé bezprostřední komerční a průmyslové použití.
1.3 Označení CE Označením CE se do-
kládá, že výrobky dle typového
štítku splňují základní požadavky příslušných směrnic.
Pomocí tohoto regulátoru lze
řídit topný systém s kotlem k vytápění.
Použití v souladu s určením
zahrnuje:
– dodržování připojených ná-
vodů k obsluze, instalaci
a údržbě zařízení a ostatních součástí a komponent
systému,
0020177279_00 Návod k obsluze 3
2 Pokyny k dokumentaci
1 4 5 6 732
1 2 3
2 Pokyny k dokumentaci
2.1 Řiďte se dodanou dokumentací
▶ Bezpodmínečně dodržujte všechny
návody k obsluze, které jsou připojeny
ke komponentám zařízení.
2.2 Uložení dokumentace
▶ Tento návod a veškerou platnou do-
kumentaci uchovejte pro další použití,
avšak nikoli ve výrobku nebo na něm.
3 Popis zařízení
3.1 Platnost návodu
Tento návod platí výhradně pro tato zařízení:
Modely a čísla výrobků
Exacontrol 7 0020170571
Modely a čísla výrobků
Exacontrol 7R 0020170576
Číslo zařízení je uvedeno na typovém
štítku.
3.2 Sériové číslo
Sedmá až 16. číslice sériového čísla tvoří
číslo výrobku.
Sériové číslo se nachází na štítku na zadní
straně prostorového termostatu.
3.3 Konstrukce zařízení

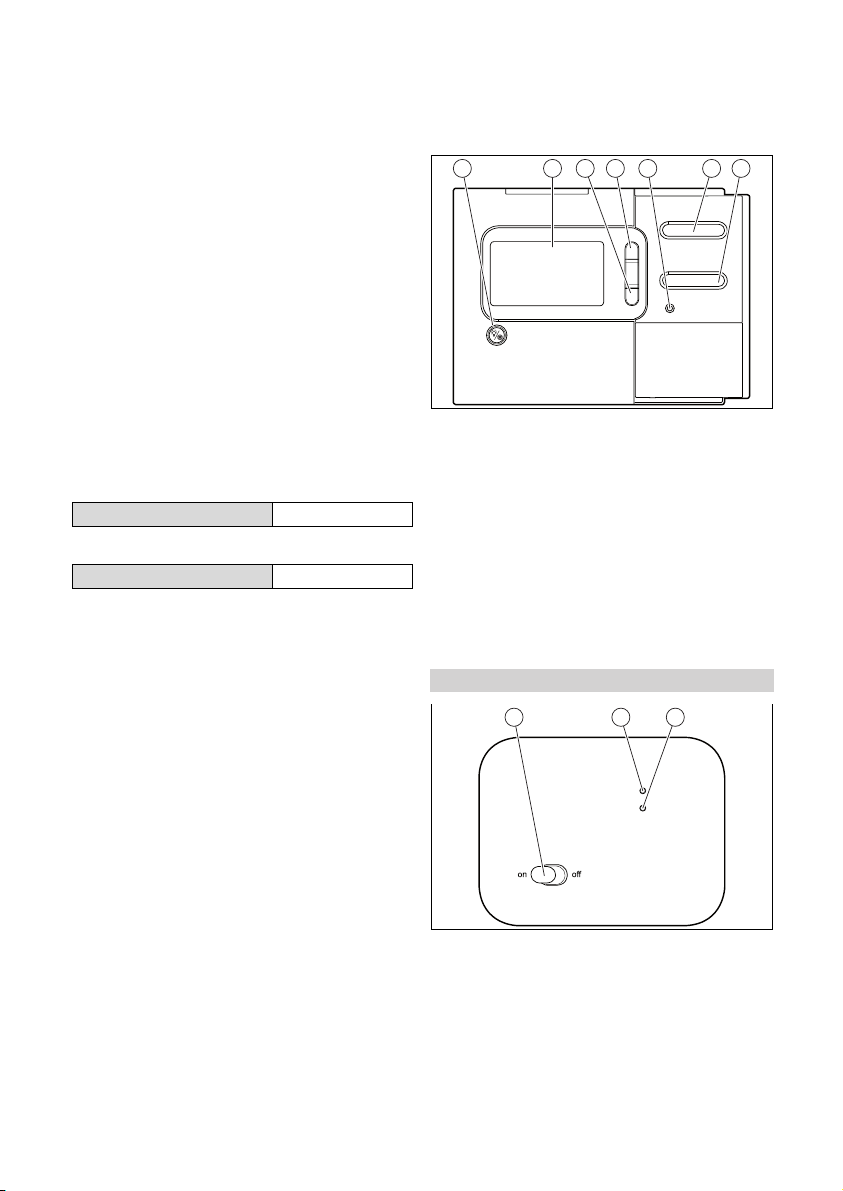

3.3.1 Přehled ovládacích prvků Prostorový termostat
1 Tlačítko pro pod-
svícení a ochranu
proti zamrznutí
2 Displej
3 Nastavovací
tlačítko (snížení
hodnoty nebo
procházení
možností volby)
4 Nastavovací tla-
čítko (zvýšení
hodnoty nebo
procházení mož-
ností volby)
5 Tlačítko resetu
6 Tlačítko výběru
a potvrzení
7 Tlačítko k vyvo-
lání programování
Bezdrátový přijímač
Platí pro: Bezdrátový prostorový termostat
1 Spínač ZAP/VYP
2
Červená LED svítí
(bezdrátový přijímač zapnutý)
3 Zelená LED svítí
(přenos poža-
davku topení
mezi bezdráto-
vým přijímačem
a prostorovým
termostatem)
4 Návod k obsluze 0020177279_00
Obsluha
31 2
5
4
23 145
4
4 Obsluha
4.1 Popis základního zobrazení
1 Dny týdne
pondělí (M), úterý
(TU), středa (W),
čtvrtek (TH), pátek (F), sobota
(SA), neděle (SU)
2 Provozní doba
programu
od 1 do 5
4.2 Popis zobrazení různých funkcí
1 Baterie slabé
2 Nastavení aktu-
álního programování topení
3 Nastavení do-
časné změny /
požadované teploty podle programování
3 Zobrazení tep-
loty místnosti (5
až 45 °C), resp.
požadované teploty v nastavovacím režimu (5 až
35 °C)
4 Formát času
dopoledne (AM),
odpoledne (PM)
5
Čas
od 1 do 12
4 Požadavek topení
odeslán do kotle
5 Ochrana proti za-
mrznutí aktivována
5 Provoz
5.1 Druh provozu
5.1.1 Používání programování topení
Prostorový termostat řídí topný systém
podle teploty místnosti a programování.
V zařízení je k dispozici programování
(výrobní nastavení). To lze individuálně
přizpůsobit (provozní doby a požadované
teploty místnosti).
5.1.2 Dočasné odstavení z provozu
Dočasným odstavením z provozu lze šetřit
baterie.
Prostorový termostat potom do kotle neodesílá žádný požadavek topení.
5.1.3 Ochrana proti zamrznutí
Funkce ochrany proti zamrznutí chrání
topný systém a obydlí před škodami způsobenými mrazem.
Teplota ochrany proti zamrznutí je pevně
nastavena na 5 °C.
Topný program je deaktivován.
5.2 Základní nastavení
5.2.1 Princip nastavení
Nastavení zvolené ke zpracování na displeji bliká.
▶ Pro změnu zvoleného nastavení stisk-
něte tlačítka « ».
▶ Pro potvrzení nastavení stiskněte tla-
čítko «OK».
◁ Zvolí se další nastavení.
5.2.2 Nastavení času a data
1. Stiskněte současně tlačítka
«OK/Menu» na dobu 3 sekund.
◁ Hodnota zvolená ke zpracování na
displeji bliká.
2. Nastavte hodiny.
3. Pro změnu zvoleného nastavení stisk-
0020177279_00 Návod k obsluze 5
něte tlačítka « ».
5 Provoz
4. Pro potvrzení nastavení stiskněte tlačítko «OK».
5. Nastavte minuty.
6. Pro změnu zvoleného nastavení stiskněte tlačítka « ».
7. Pro potvrzení nastavení stiskněte tlačítko «OK».
8. Zvolte aktuální datum.
9. Pro změnu zvoleného nastavení stiskněte tlačítka « ».
10. Pro potvrzení nastavení stiskněte
tlačítko «OK».
11. Stiskněte tlačítko «Menu».
5.2.3 Nastavení topení
5.2.3.1 Programování topení
Přípravná práce
▶ Zkontrolujte zobrazení prostorového
termostatu. Základní zobrazení musí
být viditelné.
1. Stiskněte tlačítko «Menu».
◁ Na displeji bliká první provozní
doba.
◁ Na displeji se zobrazí .
Pokyn
Prostorový termostat má k dispozici 2 režimy programování:
„5–2“ a „7“.
Režim programování se volí
při instalaci prostorového termostatu.
▶ Zvolte blok dnů „2“.
▶ Naprogramujte topení pro víkendové
dny (So, Ne).
Pokyn
Nastavení bloku s 5 dny a bloku
se 2 dny se mohou lišit.
Podmínky: Režim programování: «7»
▶ Zvolte den, pro který má být použito
individuální nastavení.
▶ Naprogramujte topení pro každý pra-
covní a víkendový den (Po, Út, St, Čt,
Pá, So, Ne).
Pokyn
Nastavení pro 7 dnů se mohou
lišit.
5. Nastavte hodiny.
6. Pro změnu zvoleného nastavení stiskněte tlačítka « ».
7. Pro potvrzení nastavení stiskněte tlačítko «OK».
8. Nastavte minuty.
9. Pro změnu zvoleného nastavení stiskněte tlačítka « ».
10. Pro potvrzení nastavení stiskněte
tlačítko «OK».
Pokyn
Program začíná ve 12:00 (AM)
a končí ve 12:00 (PM).
2. Zvolte blok dnů, resp. den, pro který
má být použito individuální nastavení.
3. Pro změnu zvoleného nastavení stiskněte tlačítka « ».
4. Pro potvrzení nastavení stiskněte tlačítko «OK».
Podmínky: Režim programování: «5–2» (Směrnice)
▶ Zvolte blok dnů „5“.
▶ Naprogramujte topení pro pracovní dny
(Po, Út, St, Čt, Pá).
11. Nastavte požadovanou teplotu místnosti.
12. Pro změnu zvoleného nastavení stiskněte tlačítka « ».
Pokyn
Nastavený čas odpovídá první
provozní době.
Konec první provozní doby
odpovídá času, který je nastavený pro začátek následující
provozní doby.
6 Návod k obsluze 0020177279_00
Péče a údržba
6
13. Pro potvrzení nastavení stiskněte
tlačítko «OK».
14. Chcete-li pokračovat programováním
další provozní doby.
15. Stiskněte tlačítko «OK».
16. Chcete-li programování ukončit.
17. Stiskněte tlačítko «Menu».
Pokyn
Nestisknete-li po dobu
15 sekund žádné tlačítko, je
programování automaticky
uloženo a objeví se základní
zobrazení.
5.2.3.2 Zobrazení aktuální
požadované teploty
▶ Pro zobrazení požadované teploty stisk-
něte jedno z tlačítek « ».
◁ Na displeji se zobrazí .
◁ Aktuální požadovaná teplota se zob-
razí na dobu 3 sekund.
5.2.3.3 Dočasná změna aktuálního
programování
1. Pro zobrazení požadované teploty
stiskněte jedno z tlačítek « ».
2. Nastavte požadovanou teplotu míst-
nosti.
3. Pro změnu zvoleného nastavení stisk-
něte tlačítka « ».
◁ Na displeji se zobrazí .
◁ Nastavená teplota místnosti bliká na
dobu 3 sekund.
◁ Dočasná změna je aktivní do příští
změny teploty topného programu.
◁ Provozní doba programování topení
na displeji zmizí.
5.2.4 Vrácení na výrobní nastavení
▶ Stiskněte tlačítko RESET.
◁ Při tomto postupu se smažou
všechna osobní nastavení prostorového termostatu.
5.3 Dočasné odstavení z provozu
1. Stiskněte současně tlačítka « » na
dobu 3 sekund.
◁ Dočasné odstavení z provozu je
aktivováno.
◁ Displej je vypnutý.
◁ Všechny funkce topení jsou deakti-
vovány.
◁ Zařízení aktualizuje čas, který ale na
displeji není vidět.
2. Stiskněte tlačítko.
◁ Dočasné odstavení z provozu je
deaktivováno.
◁ Zařízení obnovuje provoz podle
programování.
5.4 Ochrana proti zamrznutí
1. Stiskněte tlačítko « » na dobu
3 sekund.
◁ Na displeji bliká symbol .
◁ Ochrana proti zamrznutí je aktivo-
vána.
– Požadovaná teplota místnosti pro
ochranu proti zamrznutí
5 ℃
2. Stiskněte tlačítko « » na dobu
3 sekund.
◁ Na displeji zmizí symbol .
◁ Ochrana proti zamrznutí je deaktivo-
vána.
6 Péče a údržba
6.1 Čištění regulátoru
1. Pouzdro regulátoru čistěte navlhčeným
hadříkem.
2. Nepoužívejte žádné abrazivní ani čisticí prostředky, které by mohly poškodit
ovládací prvky nebo displej.
0020177279_00 Návod k obsluze 7
7
A
B
C
Definitivní odstavení výrobku z provozu
6.2 Rozpoznání a odstranění závad
Podmínky: Teplota místnosti nedosahuje programované teploty.
▶ Zkontrolujte, zda jsou zcela otevřené
termostatické ventily na topných tělesech v místnosti, ve které je zařízení
instalováno.
Podmínky: Displej prostorového termostatu je
vypnutý.
▶ Zkontrolujte, zda jsou baterie prosto-
rového termostatu správně vloženy do
přihrádky pro baterie.
▶ Zkontrolujte správnou polaritu baterií.
▶ Ujistěte se, že baterie nejsou prázdné.
Podmínky: Závada přenosu
▶ Ujistěte se, že je kotel k vytápění za-
pnutý.
▶ Zkontrolujte, zda jsou baterie prosto-
rového termostatu správně vloženy do
přihrádky pro baterie.
▶ Zkontrolujte správnou polaritu baterií.
▶ Ujistěte se, že baterie nejsou prázdné.
6.3 Výměna baterií
7 Definitivní odstavení
výrobku z provozu
▶ Pro definitivní odstavení výrobku z pro-
vozu se obraťte na servisního technika.
8 Likvidace výrobku
a příslušenství
▶ Výrobek ani příslušenství nepatří do
domovního odpadu.
▶ Zajistěte řádnou likvidaci výrobku a veš-
kerého příslušenství.
▶ Dodržujte všechny příslušné předpisy.
9 Záruka a zákaznické služby
9.1 Záruka
Informace o záruce výrobce obdržíte na
kontaktní adrese na zadní straně.
9.2 Zákaznické služby
Kontaktní údaje pro naše zákaznické
služby obdržíte na adrese na zadní straně
nebo na protherm.eu.
1. Otevřete kryt přihrádky pro baterie prostorového termostatu.
2. Vyjměte baterie.
3. Nahraďte baterie novými alkalickými
bateriemi typu AA LR6 při dodržení
polarizace (směr od plus k minus pólu).
8 Návod k obsluze 0020177279_00
Výrobce
VAILLANT GROUP SLOVAKIA, S.R.O.
Pplk. Pľjušťa 45
909 01 Skalica
Tel.: 034 6966 101
fax: 034 6966 111
Distributor
VAILLANT GROUP CZECH, S.R.O.
Chrášťany 188
252 19 Praha-západ
Tel: 257 090 811
Fax: 257 950 917
© Protherm 2013
Tyto návody nebo jejich části jsou chráněny autorským právem a smějí být
rozmnožovány nebo rozšiřovány pouze s písemným souhlasem výrobce.
Vždy na Vaší straně
0020177279_00 - 18.06.2013
Loading...
