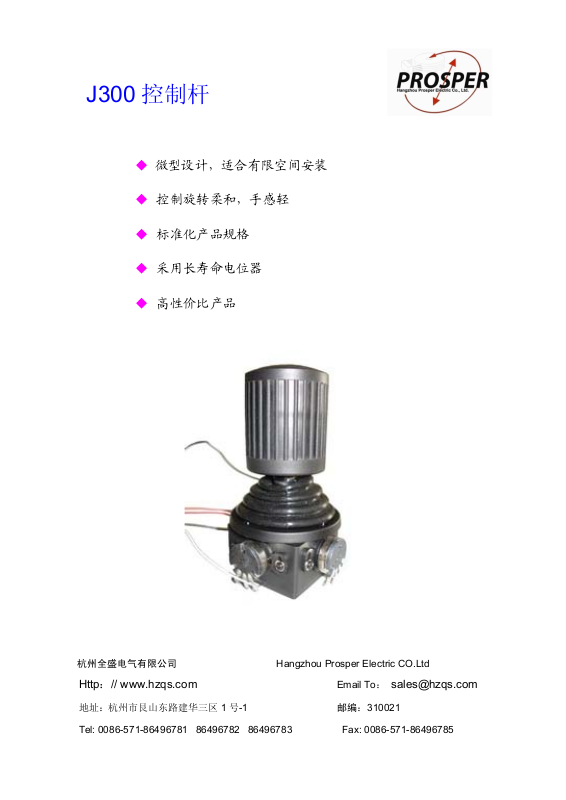

PROSPER J300 User Manual [zh]

J300 控制杆

 微型设计，适合有限空间安装

 控制旋转柔和，手感轻

 标准化产品规格

 采用长寿命电位器

 高性价比产品

杭州全盛电气有限公司 Hangzhou Prosper Electric CO.Ltd

Http：// www.hzqs.com Email To： [email protected]

地址：杭州市艮山东路建华三区 1 号-1 邮编：310021

Tel: [phone] 86496782 86496783 Fax: [phone]

杭州全盛电气有限公司

Hangzhou prosper electric co.Ltd

特点：

J300 微型工业控制杆（又称操纵杆、摇杆、手柄）是一个较小的精密的模拟控制杆，它主要为

键盘和其它只有有限安装空间的设备而设计的，采用高质量碳膜电位器。

典型应用：

- 移动摄像和 CCTV 控制系统 - 测试计量设备

- 医药成像系统 - 自动化机器控制

- 视频编辑及生产设备 - 工业及科学用仪表

电气技术指标:

参 数 单 位

电阻值 5KΩ，10 KΩ 可选

电阻公差

独立线性公差

± 20%

± 1 %

分辨率 无穷大

抵抗温度系数

± 400 ppm/°C

输出平滑 最大 0.5 %

X 和 Y 轴电转角

Z 轴电转角

R300Z 轴电位器、R400 Z 轴电位

器及按钮开关导线

AWG28 铁氟龙绝缘镀银彩色导线

标准线长 100mm 或按客户要求

±25
±45

0

0

绝缘电阻 50 MΩ@ 500 VDC，60 sec.

机械技术指标:

参 数 单 位

复位的误差率

预期回转使用寿命 500,000 次

工作温度 -10°C 到 80°C

地址：杭州市艮山东路建华三区 1 号-1 邮编：310021

Tel:[phone] 86496782 86496783 Fax:[phone]

0.06 KΩ

2

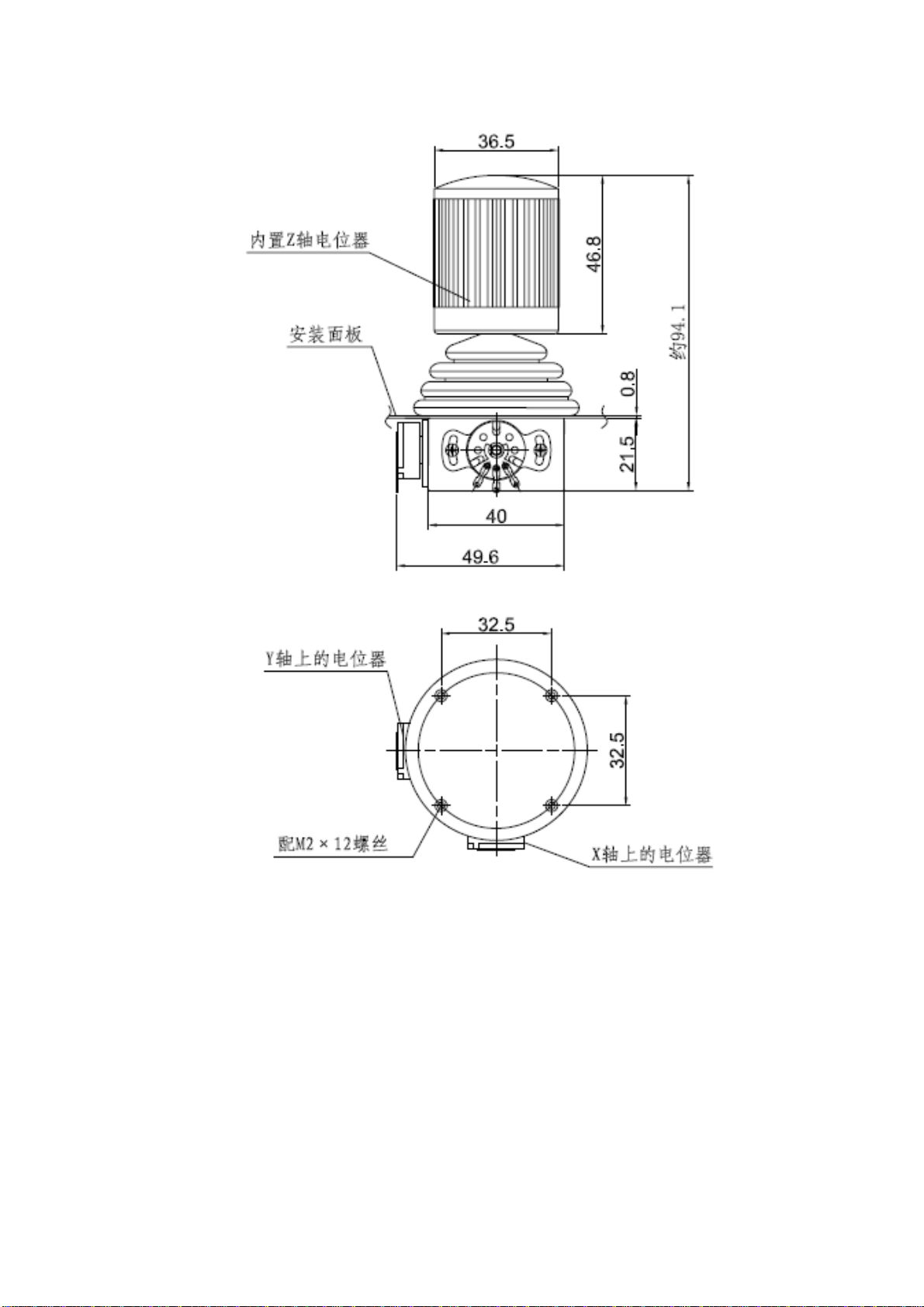

J300 控制杆外形尺寸
