ProScan PLED2963A, PLED2963B, PLDED5535A-RK User Manual

USER’S MANUAL

PLED2963A-B

LED TV

Contents

 Introduction

 Warning

 Caution

 Importa

nt Information

 Attaching or Removing the Stand

 Installing Batteries to the Remote Control

 Identifying Front and Rear Panel

 Connection Suggestion

 Main Unit Description

 Remote Control

 OSD Basic Adjustment

 How Do I Clean The TV

 Troubleshooting

 Specifications

 FCC Compliance Statement



Introduction

Thank you very much for purchasing your LED TV. It serves as a normal colour TV

and a PC monitor. To enjoy your set fully from the very beginning, read this manual

carefully and keep it handy for future reference.

INSTALLATION

Locate the receiver in the room where direct light does not strike the screen. Total

darkness or a reflection on the picture screen can cause eyestrain. Soft and indirect

lighting is recommended for comfortable viewing.

Allow enough space between the receiver and the wall to permit ventilation.

Avoid excessively warm locations to prevent possible damage to the cabinet or

premature component failure.

This TV can be connected to AC 100-240V~ 50/60Hz.

Do not install the TV in a location near heat sources such as radiators, air ducts,

direct sunlight, or in closed compartments and closed areas. Do not cover the

ventilation openings when using the TV.

The indicator light will last for about 30 seconds after the power has been turned

off.

Wait until the indicator light goes out before repowering the TV.

6

User manual x1

Warranty card x1

Power cable x1

Remote control x1

Battery (pair, AAA) x1

Accessories list for this TV set:

x

x

x

x

x

Warning

This symbol is intended to alert the user to avoid the risk
of electric shock. This equipment may only be disassembled
by qualified service personnel.

This symbol is intended to alert the user to the presence
of important operation and maintenance instructions in
the literature accompanying the equipment.

CAUTION: TO AVOID THE RISK OF ELECTRIC SHOCK.
DO NOT REMOVE COVER (OR BACK).
NO USER- SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Class I structures of equipment should be connected to the grid
power output with a protective earth connection on the socket.
Power plug as a broken applianceˈ

broken installations should

be easy to operate.



Caution

Caution

High voltages are used in the operation of this product.

- Do not open the product's casing. Refer servicing
to qualified service personnel .

Caution

To prevent fire or electrical shock hazard, do not expose

the main unit to

rain or moistureˈdo not place objects

filled with liquids, such as vases, on the apparatus.

Caution

Do not drop or push objects into the television cabinet

slots or openings. Never spill any kind of liquid on the

television receiver.

Caution

Avoid exposing the main unit to direct sunlight and other

sources of heat. Do not stand the television receiver

directly on other products which give off heat: e. g. video

cassette players and audio amplifiers. Do not block the
ventilation holes in the back cover. Ventilation is essential
to prevent failure of electrical components. Do not squash

the power supply cord under the main unit or other heavy
objects.



Caution

Caution

Never stand on, lean on or suddenly push the product

or its stand. You should pay special attention to

children.

Caution

Do not place the main unit on an unstable cart stand,

shelf or table. Serious injury to an individual and

damage to the television may result if it should fall.

Caution

When the product is not used for an extended period

of time, it is advisable to disconnect the AC power

from the AC outlet.

Caution

The LED panel used in this product is made of glass and

is therefore breakable. This product must not be dropped

or banged. If the LED Panel breaks be careful of being

injured by broken glass.



Television Antenna Connection Protection

Important Information

External Television Antenna Grounding

If an outside

antenna or cable system is to be connected to the TV, make sure that the antenna or
cable system is electrically grounded to provide some protection against voltage surges and
static charges. Article 810 of the National Electrical Code, ANSI/NFPSA 70, provides
information with regard to proper grounding of the mast and supporting structure, grounding of
the lead-in wire to an antenna discharge unit, size of the grounding conductors, location of
antenna discharge unit, connection to grounding electrodes, and requirements of the grounding
electrode.

Lightning Protection

For added protection of the TV during a lightning storm or when it is left unattended or unused
for long periods of time, unplug the TV from the wall outlet and disconnect the antenna or cable
system.

Power Lines

Do not locate the antenna near overhead light or power circuits, or where it could fall into such
power lines or circuits.



Attacthing or Removing the Stand

1. To attach the base place the display unit flat on a table. 4 Afterwards attach the stand onto

the bottom of the stand. Screw in the 5 screws to secure the stand.

7

2. To remove the stand, remove the 5 screws in the area and the stand will come off.

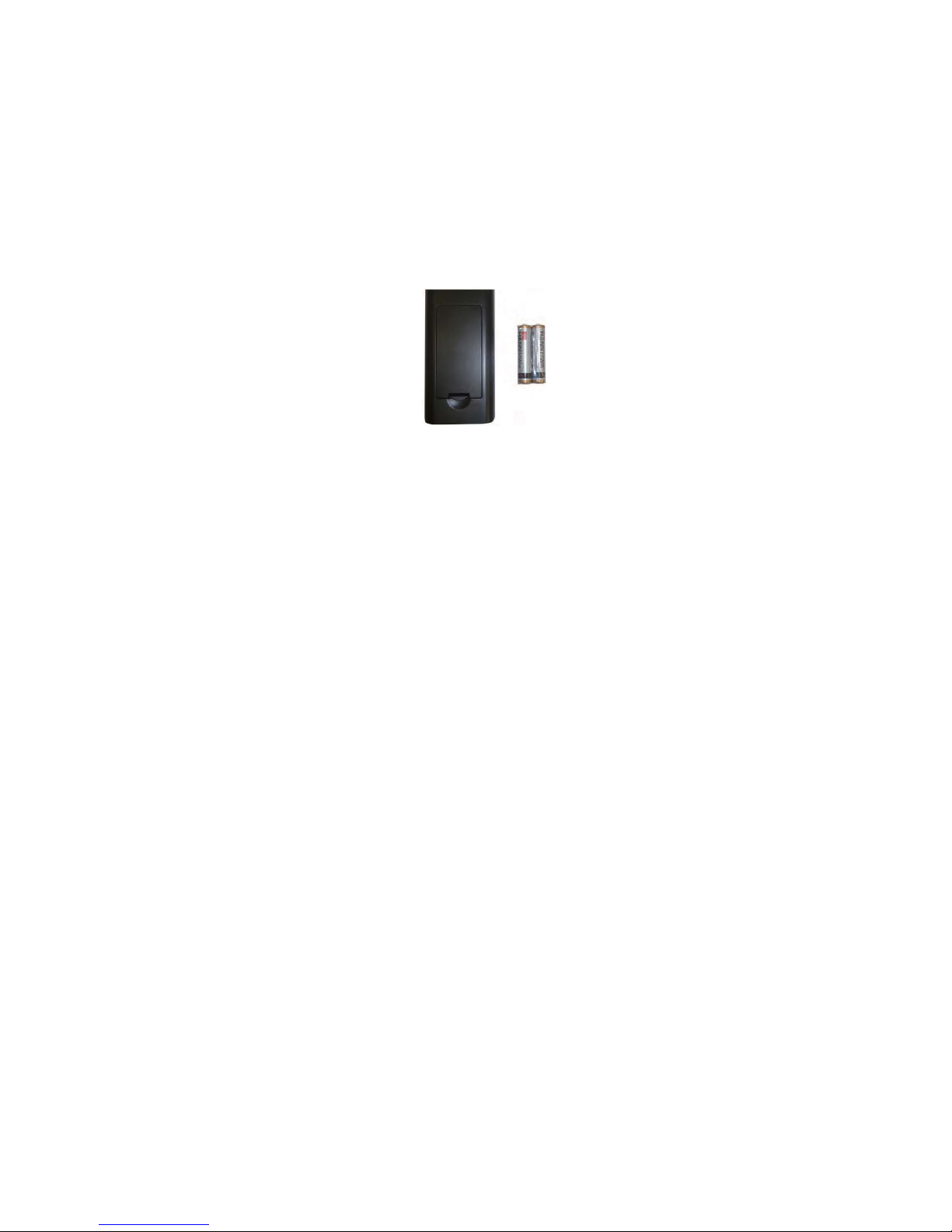

Installing Batteries to the Remote Control

Please insert two AAA batteries into the remote control. Make sure that you match the (+)
and (-) symbols on the batteries with the (+) and (-) symbols inside the battery compartment.
Afterwards, re-attach the battery cover.

Please note:

Only use AAA batteries.
Do not mix new and old batteries. This may result in cracking or leakage that may pose a
fire risk or lead to personal injury.
Inserting the batteries incorrectly may also result in cracking or leakage that may pose a
fire risk or lead to personal injury.
Dispose the batteries in accordance with local laws and regulations.
Keep the batteries away from children and pets.
If the remote control is not used for a long time, remove the batteries.
Keep the remote control away from moisture, sunlight, and high temperatures.

8

Front View

Rear View Mounting Pattern

Identifying Front and Rear Panel

INDICATOR LIGHT – The light is red when power is plugged in but the TV is not turned on.
The light turns blue when the TV is turned on. Because of the LED in the panel, the TV
might take 10 – 12 seconds to power on.
REMOTE SENSOR – The remote sensor receives all the commands from the remote control.

Mounting Specification : 200mm x 100mm using screw size M4. Length of screw should not
exceed 8mm. Please Note : The 8mm length of screw refers to how deep the screw can go
inside the mounting holes. When you’re buying screws, you should add the original 8mm to
the thickness of your mounting plate in order to get the total screw length.

9

If You Have Digital Cable without Cable Box or Antenna…

Connection Suggestions

1.

Make sure the power of HDTV is turned off.

2. Connect the RF cable from your antenna or digital cable to the TV port on the

back of your HDTV.

3.

Turn on the HDTV.

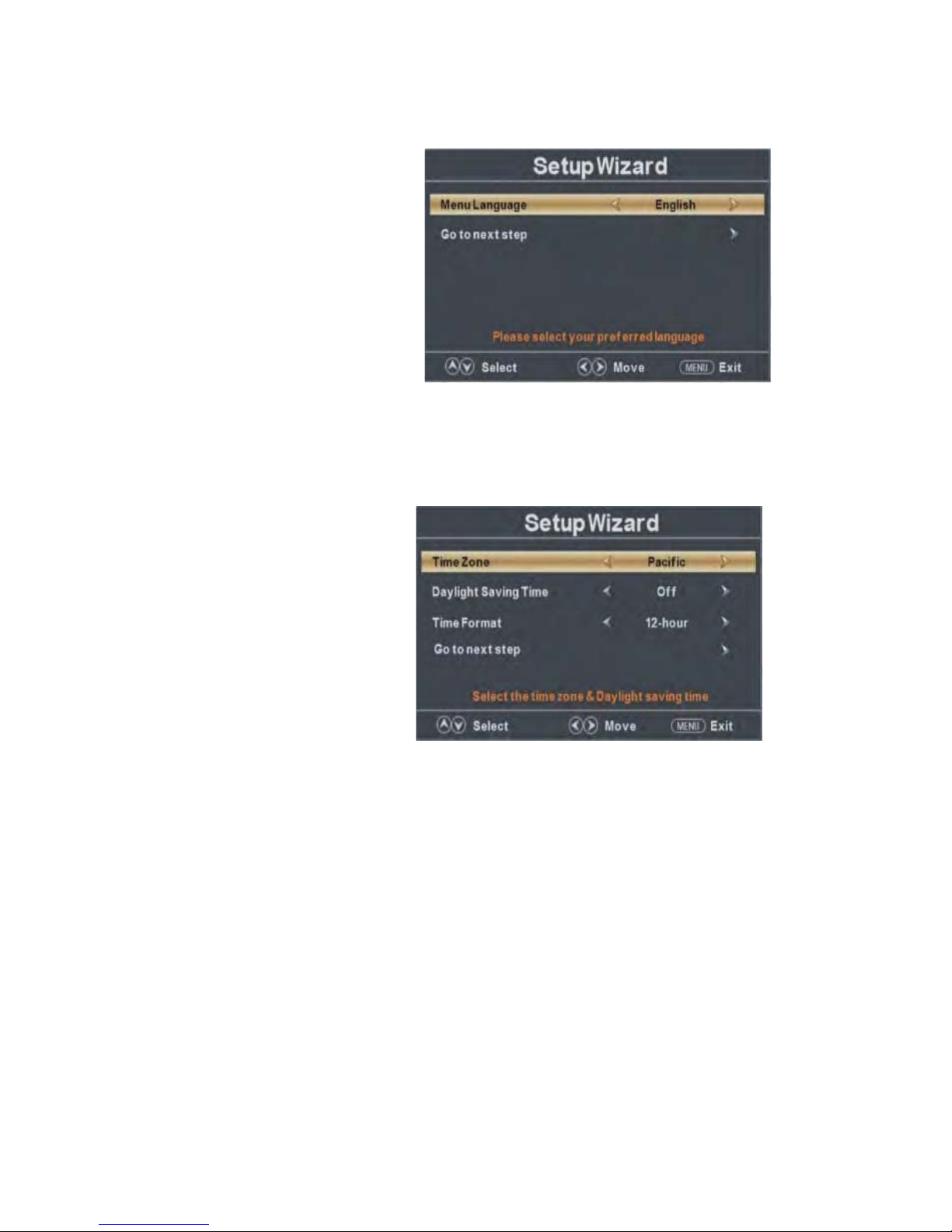

4. Follow the first time on screen instructions.

Not all broadcasts are in High Definition (HD). Please refer to your local
broadcasting stations for more information.
The HDTV’s tuner is designed for HDTV therefore requires a stronger signal than
normal TVs. If you cannot achieve that signal level with your antenna or cable, your
HDTV might lose picture or sound.

Please Note:

10

or

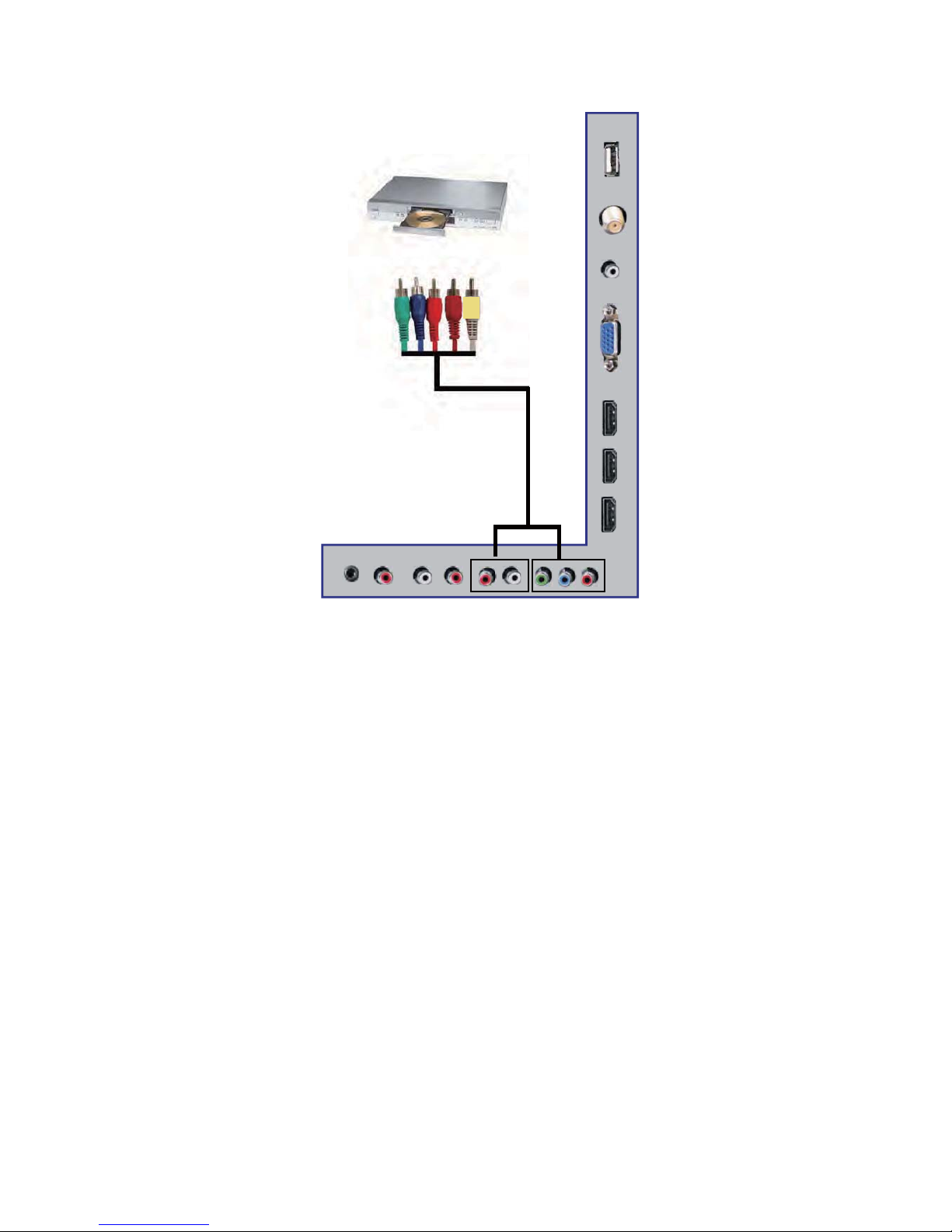

Connecting DVD Player with Component YPbPr…

1. Make sure the power of HDTV and your DVD player is turned off.

2. Obtain a Component Cable. Connect the green color connector to both your DVD
player and YPbPr’s green connector port on the back of your HDTV.

3. Connect the blue color connector to both your DVD player and YPbPr’s blue
connector port on the back of your HDTV.

4. Connect the red color connector to both your DVD player and YPbPr’s red connector
port on the back of your HDTV.

5. Obtain a RCA Audio Cable. Connect the white color connector to both your DVD
player and YPbPr’s white connector port on the back of your HDTV.

6. Connect the red color connector to both your DVD player and YPbPr’s red connector
port on the back of your HDTV.

7. Turn on the HDTV and your DVD player.

8. Use the remote control’s source button or the source button on the TV to switch to
YPbPr.

Please Note :

Sometimes DVD players will not automatically output to YPbPr. You will
need to configure your DVD player with AV connection first then switch to
YPbPr. Please reference the DVD player’s manual, to make sure the DVD
player is configured to output correctly to the TV.
This source shares audio jacks with composite video.

11

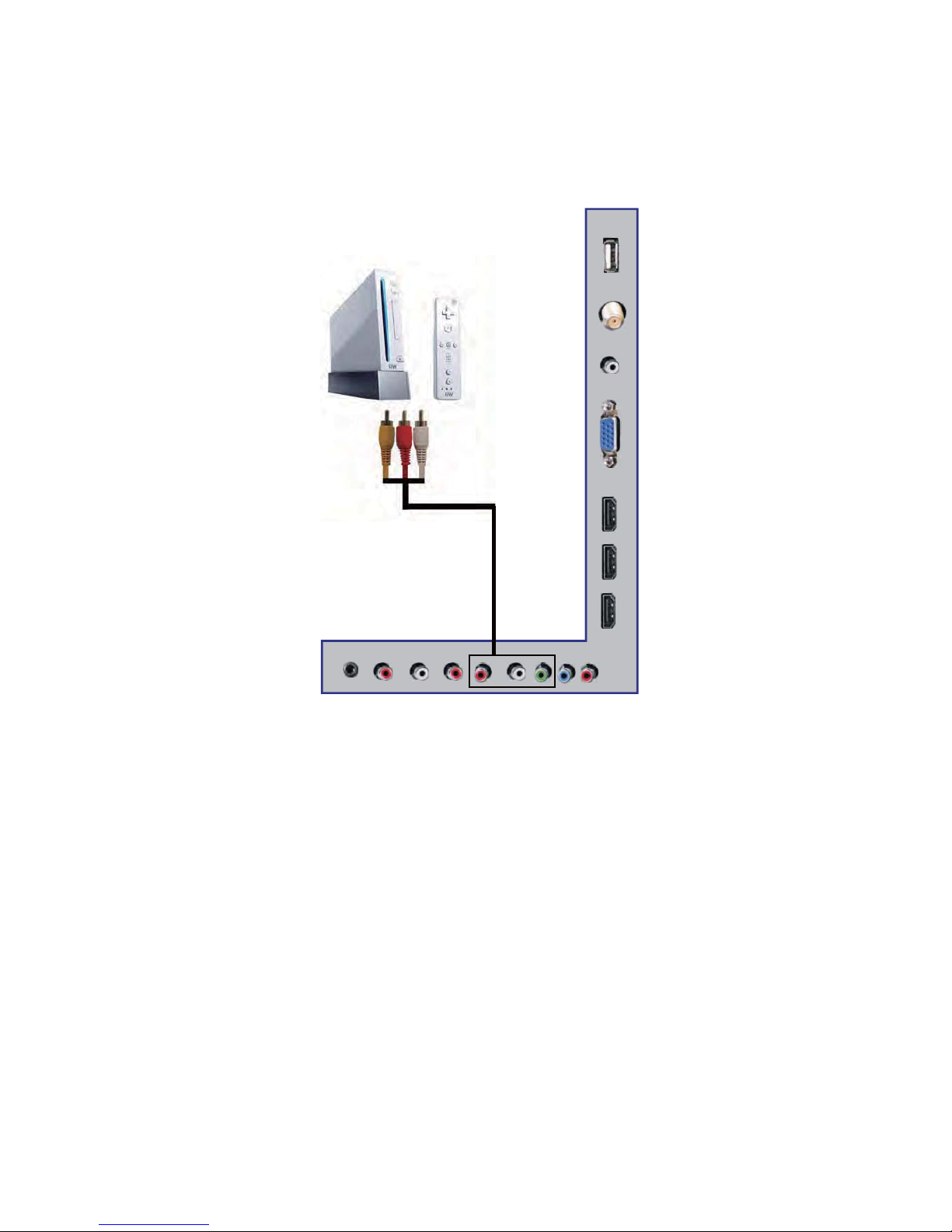

Connecting Wii™ with Composite…

1. Make sure the power of HDTV and your Wii™ is turned off.

2.

Obtain a Yellow Video Cable. Connect the Yellow Video connector to both your Wii™
and AV’s Yellow Video connector port on the back side of your HDTV.

3. Obtain a RCA Audio Cable. Connect the white color connector to both your Wii™

and AV’s white connector port on the back side of your HDTV.

4. Connect the red color connector to both your Wii™ and AV’s red connector port on the

back side of your HDTV.

5.

Turn on the HDTV and your Wii™.

6.

Use the remote control’s source button or the source button on the TV to switch to AV.

Please Note:

Make sure to read your Wii™ installation guide for further information.

This source shares audio jacks with YPbPr.

12

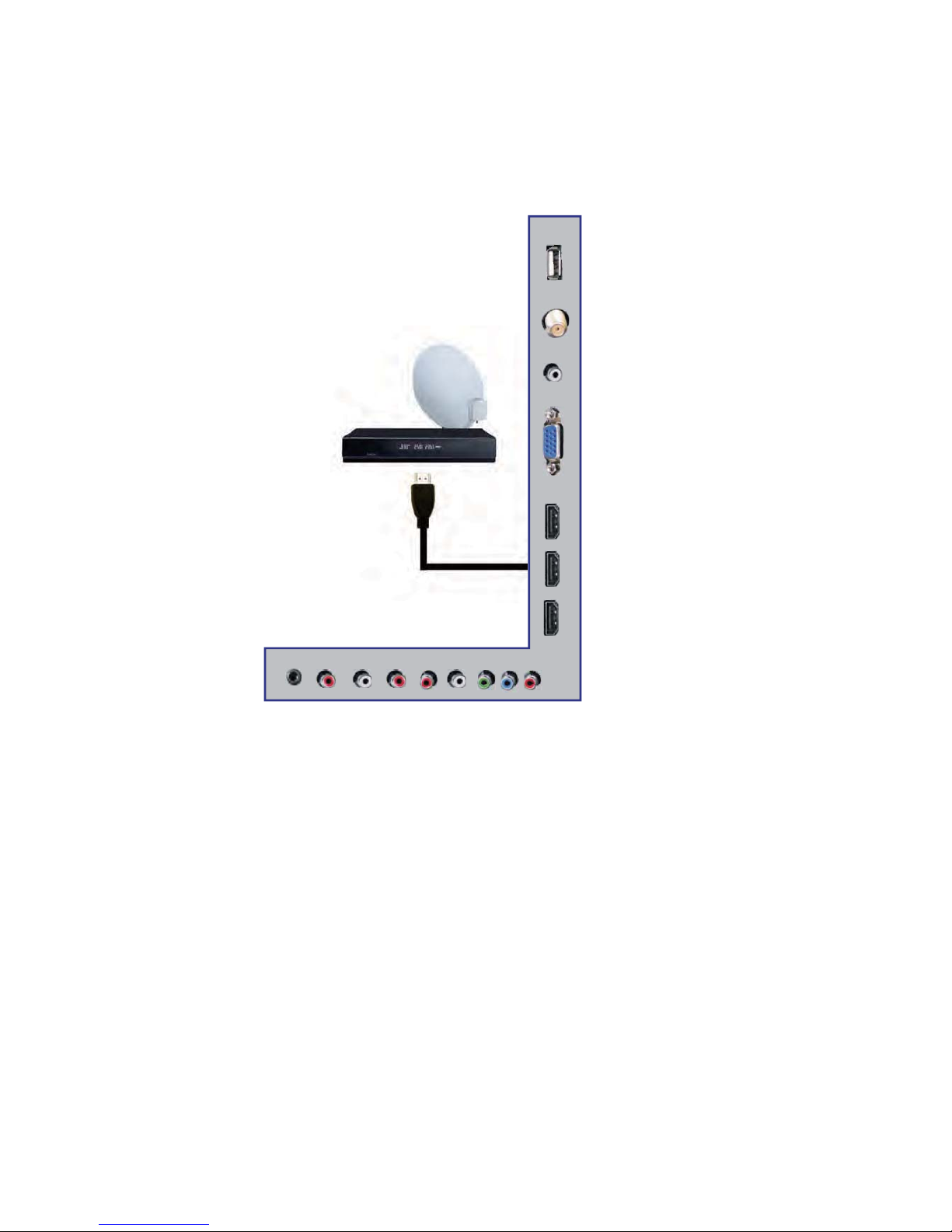

Connecting Cable or Satellite boxes with HDMI…

1. Make sure the power of HDTV

and your set-top box is turned off.

2. Connect a HDMI cable to the HDMI output of your set-top box and the other end to
the HDMI port on the back of your HDTV.

3. Turn on the HDTV and your set-top box.

4. Use the remote control’s source button or the source button on the TV to switch to
HDMI.

Please Note:

Please reference the set-top box’s manual, to make sure the set-top box is
configured to output correctly to the TV.

HDTV supports NEC’s universal remote code. Please look up NEC’s
codes in your universal remote’s hand book.

13

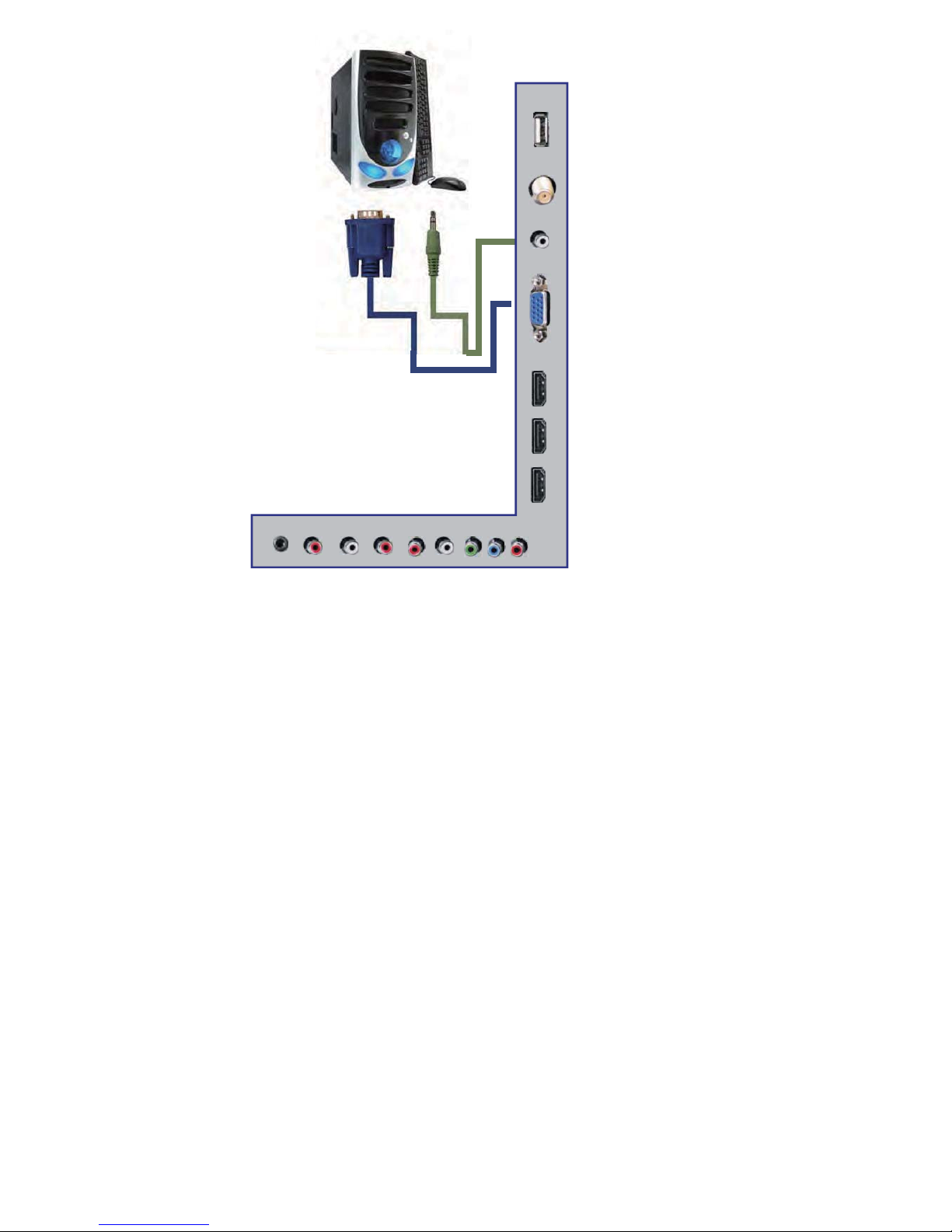

1. Make sure the power of HDTV and your PC is turned off.

2. Obtain a 15-pin D-Sub VGA cable; connect to the VGA output of your PC and the other
end to the VGA port on the back of your HDTV.

3. Obtain a 3.5 mm Mini-jack, connect to the audio out of your PC and the other end to the
VGA Stereo Input port.

4. Turn on the power of the HDTV and your PC.

5. Use the remote control’s source button or the source button on the TV to switch to PC.

6. Change your PC resolution to 1360x768 at 60hz refresh rate.

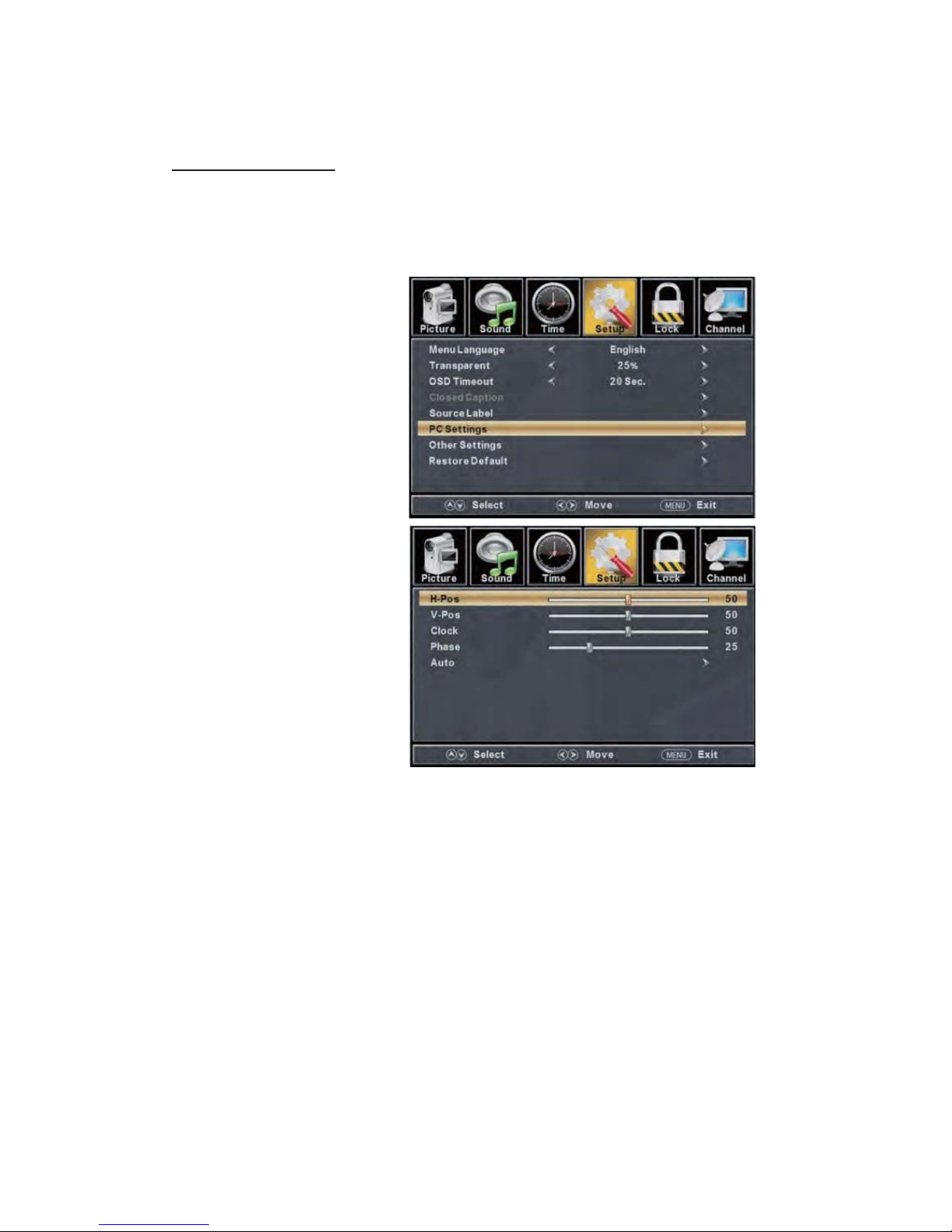

7. Press MENU to use the OSD’s PICTURE option.

8. Under the PICTURE option select PC Settings.

9. Under PC Settings use AUTO ADJUST to adjust the screen.

Please Note:

For the best results, please set your PC resolution to 1360x768 at 60 Hz. Please
refer to the PC or graphic card’s manual for further instructions on how to set your
resolution and refresh rate.
Please refer to your PC manual for video output requirements of the video card.
The VGA port of the TV features a power saving mode which will automatically
turn off the TV, if there’s no signal provided for more than 5 minutes.

14

Connecting to a PC with VGA and 3.5 mm minijack …

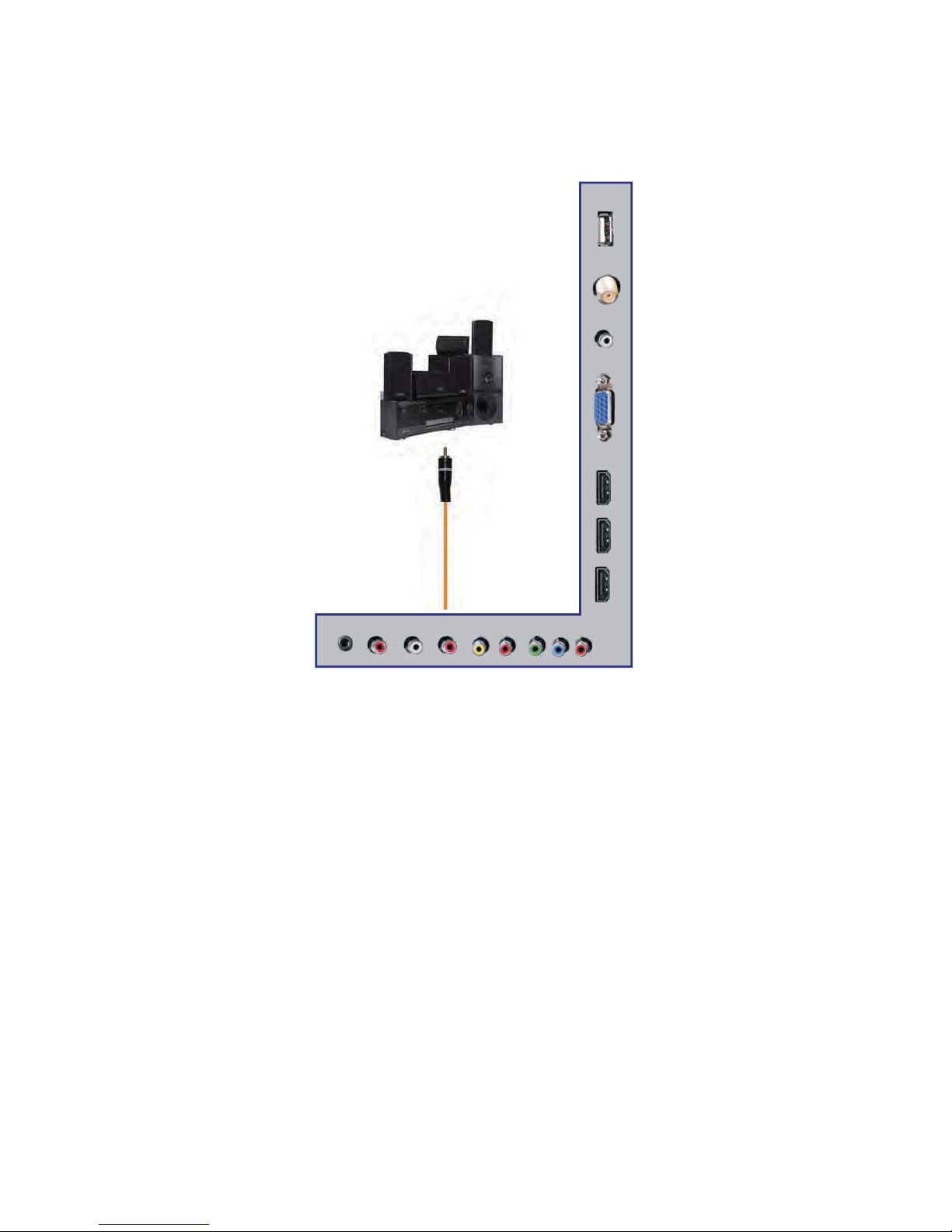

Connecting a Digital Audio Receiver with Coaxial...

1.

Make sure the power of HDTV and your receiver is turned off.

2. Obtain a COAXIAL cable, connect it to your receiver’s COAXIAL digital

input and the COAXIAL connection on the LINE OUT port on the back of the
HDTV.

3. Turn on the HDTV and your receiver.

Please Note:

If you want pure digital stream for your receiver to decode, you must also
configure the TV’s OSD Sound->Digital Audio Out function. Make sure the
option is on 5.1CH.
If your receiver is making static noises when receiving 5.1CH, you must use
the PCM option instead.
Please reference the receiver’s manual as well, to make sure the receiver is

configured to receive signals correctly from the TV.

The TV’s COAXIAL out for 5.1CH is ONLY used for antenna/cable
connection. Any other incoming audio signal will be passed out of

COAXIAL in PCM format.

15

Main unit description

Control Panel Button Function

TV Terminal Connections

1.HEADPHONE out terminal.

2. Line out terminal.

3. Coaxial out terminal.

4. AUDIO input terminal.˄Audio input terminal for YPBPR and AV˅

5. Component input terminal.˄OR Video input terminal˅

6. HDMI1 input terminal.

7. HDMI2 input terminal.

8. HDMI3 input terminal

9. VGA input terminal of simulation signal of PC.

10. PC AUDIO input terminal.

11. RF antenna.

12. USB input terminal˄Only be used to upgrade˅.

16

VOL+

:

Increase volume; if OSD is active, functions as right in the menu;
in SOURCE menu, functions as ENTER.

VOL- : Decrease volume; if OSD is active, functions as left in the menu.
CH+ : Change channel up; if OSD is active, functions as up in the menu
CH- :

MENU : Press to select the main menu.
SOURCE : Select the input signal.
POWER : Switch on when at standby mode or enter the standby mode.

Change channel down; if OSD is active, functions as down in
the menu.

Remote control

POWER: Powe

r on/

off but

t

on, press once to turn the TV on and press

again to turn the TV off.

MUTE: Press this button to mute or restore sound.

MTS/AUDIO: When stereo program is received, press this key to

switch sound system between mono and stereo.
When SAP program is received, press this button to switch sound
system between mono and SAP
When stereo and SAP program is received, press this key to switch
among mono, stereo and SAP.
Press this key to show the list of audio languages available for the
current channel in ATSC.

ASPECT: Press to

adjust pictur

e ratio.

PMODE: Select picture mode.
SMODE: Select sound mode.
0-9: Select and switch to a channel using 0 - 9.

-/--:

Switch the program digit.

: Switch back and front between the curren

t and previous channels.

DISPLAY: Display TV information.

EPG˖Enter electronic program

guide

AUTO: Adjust the picture automatically in pc mode.
RED, GREEN, YELLOW, CYAN:

This button is not available.

SLEEP: Se

t the sleep tim

er.

SOURCE: Press to change signal source.
ENTER: Enter the selected option or perform the selected operation.
MENU: Press this button to enter the main menu.
EXIT: Exit the OSD (On-screen display).
CH+/CH-: Change the channel.
CC: Press this key to select the CC ,ON or OFF mode and CC on Mute .

INFO: Display some information of current program in TV mode.

VOL+/VOL-: Adjust the volume.
FAV: Switch between custom set "Favorite List"
F.LIST: Press this key to display the Favorite List mode.
C.LIST: Press this key to display the channel list mode.



Installation Guide

Press MENU but

ton to display the MAIN OSD MENU; Press  / button to select the
MENU you want; Press ENTER button to enter the sub menu; Press  /  button to select the
option and then press  /  to adjust the value in the sub menu; You can press MENU button to
go back to the upper menu or EXIT button to close the OSD.


Y

ou can select the type of picture, which best corresponds to your viewing. Press the “MENU”
button to enter the OSD menu .Then
press “e/f” button to select the
“PICTURE” menu.

1. Press “d” button to select “Picture
Mode”, press “

e/f”

button to select.

2. Press “c/d” button to select
“Brightness” and press the “e/f”
button to enter brightness adjustment
menu to adjust brightness.

3. Press “c/d” button to select
“Contrast” and press the “e/f” button
to enter contrast adjustment menu to
adjust contrast.

4. Press “c/d” button to select “Color” and press the “e/f” button to enter color adjustment

menu to adjust color.

5. Press “c/d” button to select “Tint” and press the “e/f” button to enter hue adjustment menu

to adjust tint.

Note:

The 'Tint' item is used in

NTSC mode only.

6. Press “c/d” but

ton to select “Sharpness” and press the “e/f” button to enter sharpness

adjustment menu to adjust sharpness.

7. Press “c/d” button to select “Color Temperature” and press the “e/f” button to select.

8. Press “c/d” button to select “Advanced Setting” and press the “ENTER/f” button to enter

sub-menu.



a. Press “c/d” button to

“Aspect Ratio” and

“ e/f” button to

select.

b. Press “c/d” button to

“Noise Reduction”

and press the

button to select.

c. Press “c/d” button to

“Dynamic Contrast”

and press the

button to select “On” or

“Off”.

SOUND

You can select the type of sound, which best corresponds to your listening.

Press the
“MENU” button

to enter the OSD

menu .Then

press “e/f”

button to select

the “SOUND”

menu.

1. Press “d”

button to

select

“Equalizer

Settings”

and press

the

“ENTER/f” button to enter sub-menu.

a. Press “c/d” button to select “Equalizer Mode”. Press “e/f” button to select.
b. Press “c/d” button to select “150Hz”. Press “e/f” button to select.
c. Press “c/d” button to select “500 Hz”. Press “e/f” button to select.
d. Press “c/d” button to select “1K Hz”. Press

“e/f” button to select.

e. Press “c/d” button to select “5K Hz”.

Press“e/f” button to select.

f. Press “c/d” button to select “10K Hz”.

Press “e/f” button to select

g. Press “c/d” button to select “Balance”.

Press “e/f” button to select

sel

ect

press the

select

“e/f”

select

“ e/f”



Note: The b

ǃcǃdǃeǃ

fǃg function it is

only available in USER m

ode.

2. Press “c/d” button to select “MTS” and press the “e/f” button to adjust.

Note: It is only available in ATV.

3. Press “c/d” button to select “Audio Language” and press the “e/f” button to adjust.

Note: It is only available in DTV.

4. Press “c/d” button to select “Digital Audio Output” and press the “e/f” button to adjust.

5. Press “c/d” button to select “AVL” and press the “e/f” button to select “On” or “Off”.

TIME

Press the “MENU” button to enter the OSD menu .Then press “ee/f” button to

select the “

TIME” menu.

1. Press “d” button to select “Sl

eep Timer” and press the “e/f” button to enter sleep timer

adjustment menu to adjust sleep timer.

2. Press “c/d” button to select “Time Zone”

and press the “e/f” button to enter time zone

adjustment menu to select the local time zone.

3. Press “c/d” button to select “Daylight Saving Time” and press the “e/f” button to select

“On” or “Off”.

4. Press “c/d” button to select “Time Format” and press the “e/f” button to select “12-hour”

or “24-hour”.

5. Press “c/d” button to select “Auto Clock” and press the “e/f” button to select “On” or

“Off”.

6. Press “c/d” button to select “Clock” and press the “ENTER/f” button to adjust.



1. Press “d” button

to select “OSD Language” and press the “e/f” button to select the OSD

language which you

desire.

2. Press “c/d” button to elect

“Transparent” and press

the “e/f”

button to select.

3. Press “c/d” button to select

“OSD Timeout” the
button to

adjust OSD timeout.

4. Press “c/d” button to select

“Closed

Caption” and press the

“ENTER/f” button to enter

a. Press “c/d” button to select “CC Mode” the “e/f” button to adjust.
b. Press “c/d” button to select “Analog CC ” the “e/f” button to adjust.
c. Press “c/d” button to select “Digital CC” the “e/f” button to adjust.
d. Press “c/d” button to select “Option” the “ENTER/f” button to enter sub-menu.

Note: The cǃd function it is only available in DTV.
Note: The option is adjust the digital closed captioning setting.

SETUP

Press the “MENU” button to enter the OSD me

nu .Then press “e/f” button to select

the “Setup” menu.

“e/f”

sub-m

enu.



(a). Press “c/d” button to select “Mode” the “e/f” button to adjust.
(b). Press “c/d” button to select “Font Style” the “e/f” button to adjust.
(c). Press “c/d” button to select “Font Size” the “e/f” button to adjust.
(d). Press “c/d” button to select “Font Edge Style” the “e/f” button to adjust.
(e). Press “c/d” button to select “Font Edge Color” the “e/f” button to adjust.
(f). Press “c/d” button to select “FG Color” the “e/f” button to adjust.
(g). Press “c/d” button to select “BG Color” the “e/f” button to adjust.
(h). Press “c/d” button to select “FG Opacity” the “e/f” button to adjust.
(i). Press “c/d” button to select “BG Opacity” the “e/f” button to adjust.

Note: All the option it is not available in Custom.

5. Press “c

c/d

” button to select “Input Label” and press the “ENTER/f” button to enter

sub-menu.

Note: The

source label is

Create labels

for the

devices

connected to

your TV.

6. Press

“

c/d

”

button to select

“Other

Settings”

and press

the “ENTER/f” button to enter

sub-menu.



7. Press “c

c/d

” button to select “Restore Default” and press the “ENTER/f”, Press “

e/f

”
button selecting “Yes” to restore all setting to default setting
default.

8. Press “

c/d

” button to select “Setup wizard” and press the

“ENTER” button to enter sub-menu.

a. Press “

c/d

” button to select “Menu Language” and press the “e/f” button to select
language.
b. Press “

c/d

” button to select “Go to next step” and press the “ENTER/f” button to enter
next step.



a. Press “c/d” button to select “Audio Only” the “e/f” button to select “On” or “Off”.
b. Press “c/d” button to select “Blue Screen” the “e/f” button to select “On” or “Off”.

When select “On”, only listen sound and the screen is black; When select “Off”ˈwatch
TV normally.

c. Press “c

c/d

” button to select “Time Zone” and pr

ess the “e/f” button to select time zone.

d. Press “

c/d

” button to select “Daylight Saving Time” and press the “e/f” button to select
“On” or “Off”.
e. Press “

c/d

” button to select “Time Format” and press the “e/f” button to select “12-hour”
or “24-hour”.
f. Press “

c/d

” button to select “Go to next step” and press the “ENTER/f” button to enter next

step.

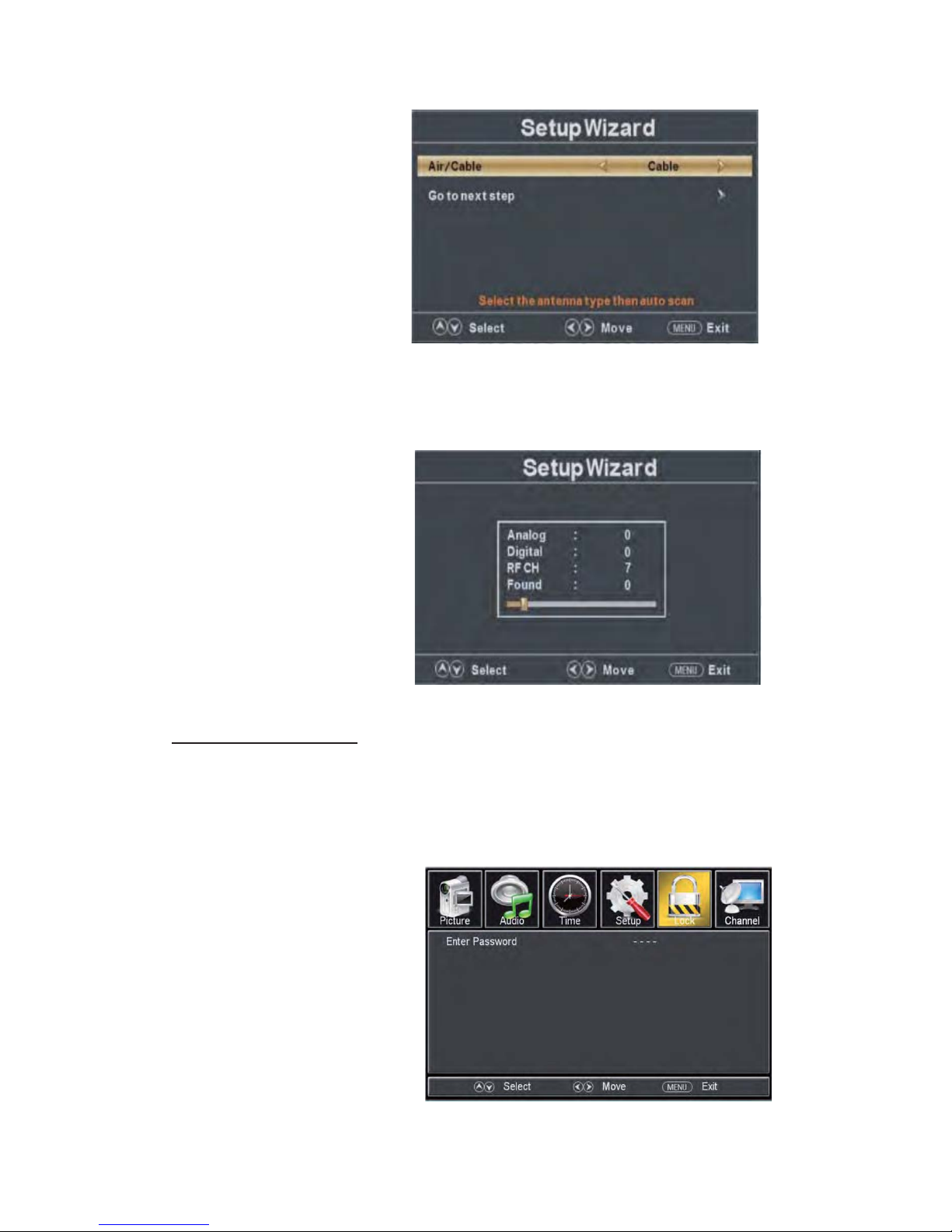

g. Pr

ess “

c

/d”

button to select

“Air/C

able”

and

pre

ss the “e/f” button to select “Air” or
“Cable”.
h. Press “

c/d

” button to select “Go to next step” and press the “ENTER/f” button to start auto

scan.

Note: Searching platform will take a long time. Please be patient!



LOCK

Press the “MENU” button to enter the OSD menu .Then press “ee/f” button

to select the “Lock” menu.

1. Press “d” button to select “Enter Password” and press select digital button to enter.

Note: The default password is “0000”

2.

Press  /  button to

selec

t “Change Password”, then press

“ENTER/f”

button

to

ad

just

the va

lue.

If the password is changed, all of the passwords in the menu will be changed at the same time.

Note: If you forget your

password, yo

u can use “1470”

to enter any menu locked.

3.

Press “c/d” button

to select “System Lock”
and press the “e/f”

button to select “On” or
“Off”.

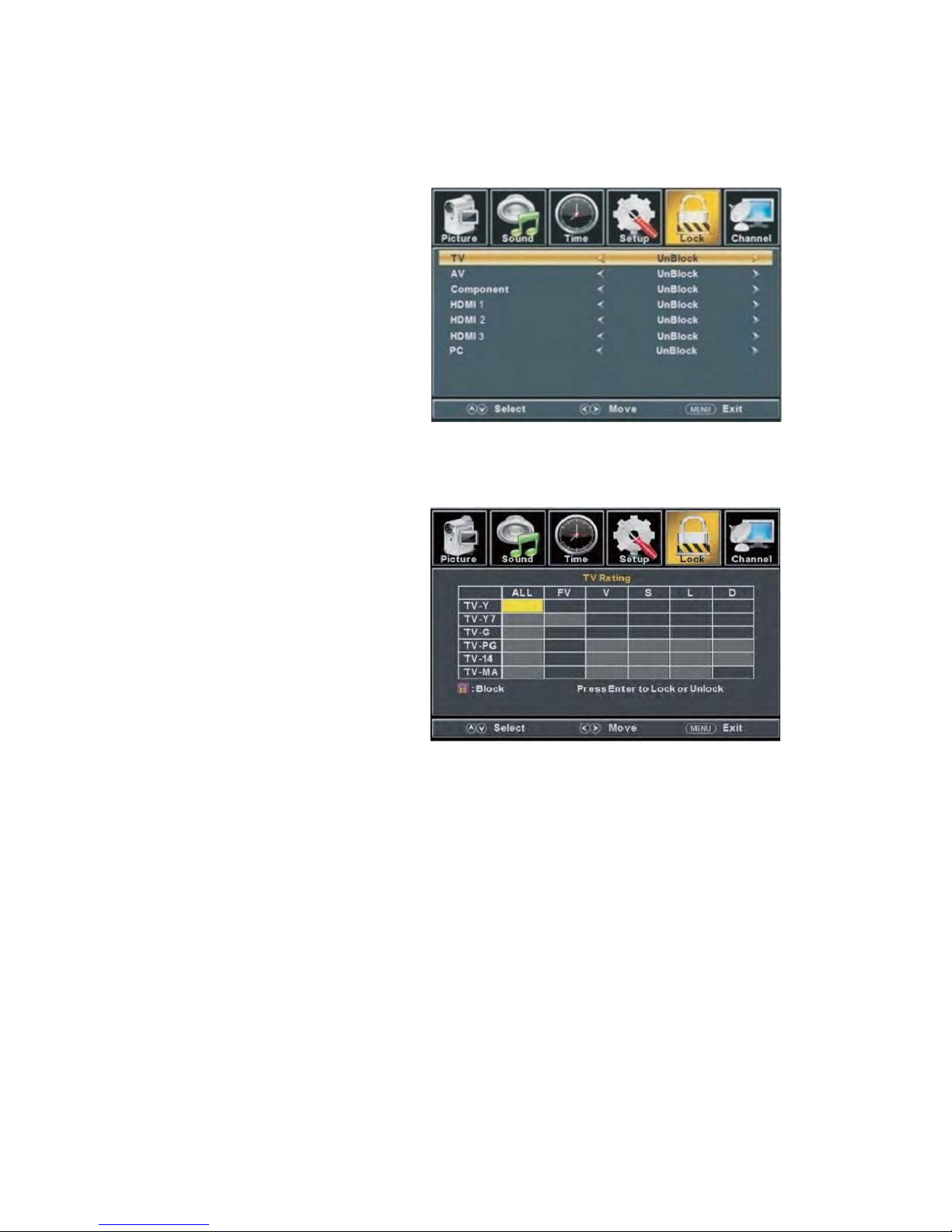

4. Press  /  button to

select “I

nput Block”, then press

“ENTER/f” button to enter

sub-menu.

a.

Press “c/

d

” button to select “TV” and press the “e/f” button to select “Block”

or “Unblock”.

b.

Press “c/

d

” button to select “AV” and press the “e/f” button to select “Block”

or “Unblock”.



c. Press “cc/

d

” button to select “Component” and press the “e/f” button to select

“Block” or “Unblock”.

d. Press “

c/d

” button to select

“HDMI” and press the “e/f”

button to select “Block” or
“Unblock”.

e. Press “

c/d

” button to select

“PC” and press the “e/f”

button to select “Block” or
“Unblock”.

5.

Press “c/d” butt

on to select “US Rating” and press “ENTER/f” button to enter sub-menu.

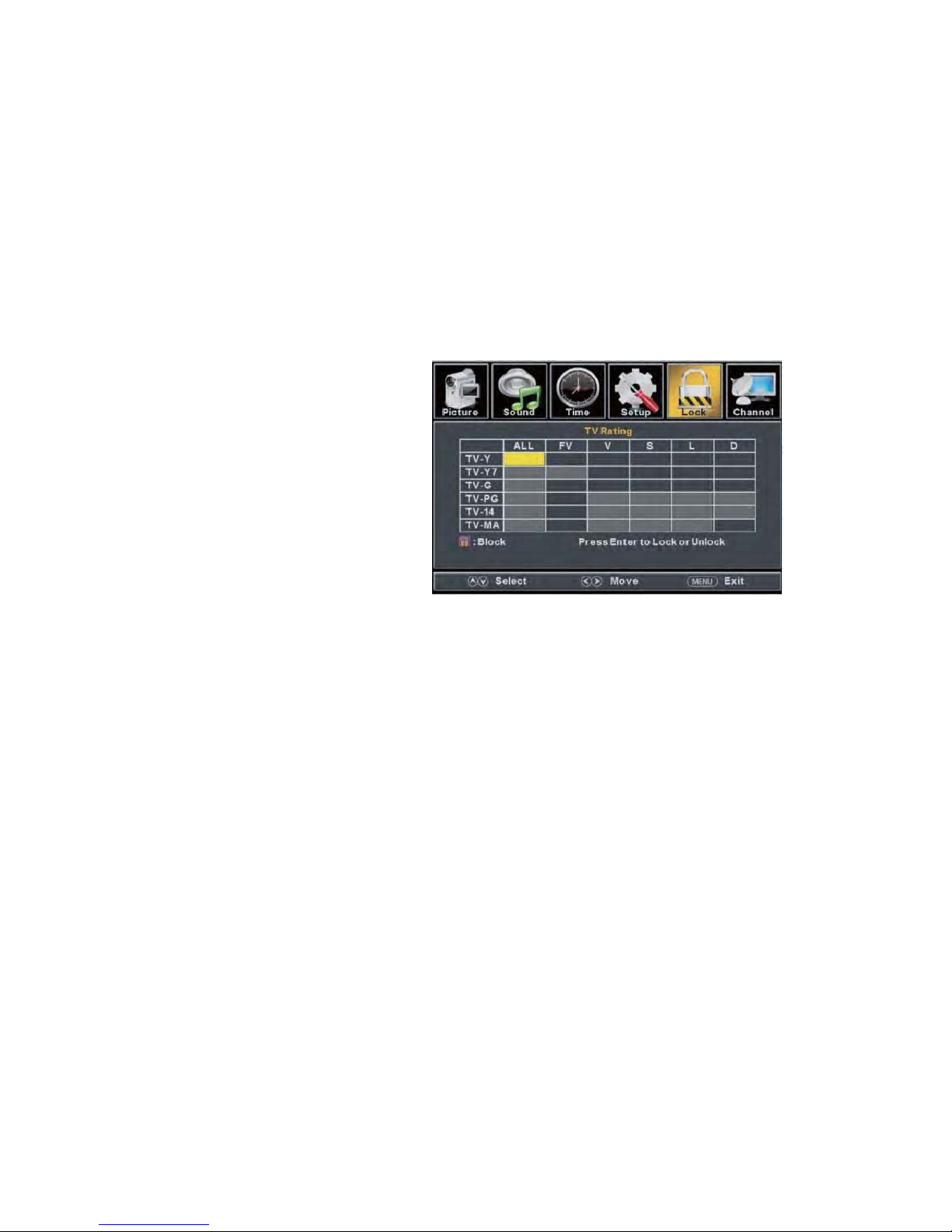

a. Press “c/d” button to select “TV” and press “ENTER/f” button to enter sub-menu.

Press “

c/d

” button to select and press ĀENTER

ā

to block or unblock.

b. Press “

c/d

” button to select “MP

AA” and press the “e/f” button to select

“Off/G/PG/PG-13/R/NC-17/X”.

6. Press “c/d” button to select “Canada Rating” and press “ENTER/f” button to enter sub-menu.
a. Press “

c/d

” button to select “Canada English” and press the “e/f” button to select

“Off/C/C8+/G/PG/14+/18+”.

b. Press “

c/d

” button to select “Canada French” and press the “e/f” button to select

“Off/G/8ans+/13ans+/16ans+/18ans+”.

7. Press “c/d” button to select “RRT Setting” and press “ENTER/f” button to enter sub-menu.



Note: The item is available only when current stream has downloadable rating data.

8. Press “c/d” button to select “Reset RRT” and press “ENTER/f” button to reset.

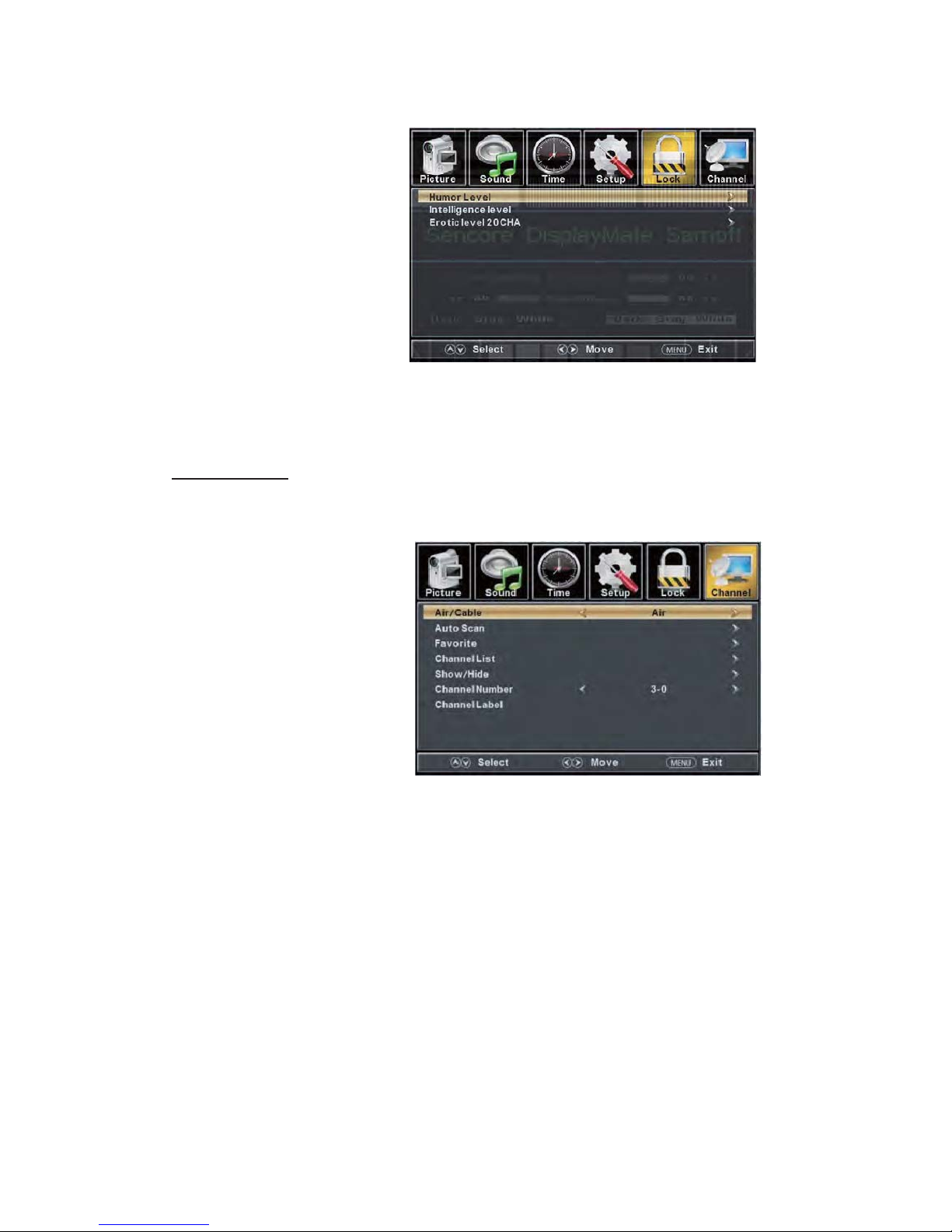

Channel

Press the “MENU” button to enter the OSD menu .Then press “e/f” button to

select the “Channel” menu.

1.

Press “d” button to select

“AIR/CLABLE”

and press the

“e/f”button to select
Cable or AIR.

2. Press “c/d” button to
select “Auto

Scan” and press

the “

ENTER/f” button

e/f

“

ENTER” to do auto scan.

3. Press “c/d” button to

selec

t “Favorite” and press

the “

ENTER/f” button to enter

.

4. Press “c/d” button to select “Channel list” and press the “

ENTER/f

” button to enter.

5. Press “c/d” button to select “Show/Hide” and press the “

ENTER/f

” button to e

n

ter.

6. Press “c/d” button to select “Channel Number” and press the “

e/f” button to adjust.

7. Press “c

/d” button to select “Channel Label” and press the “

ENTER/f” button to enter.

enter then press" " button

button to select "YES" and press



1. Press “c/d” button to select “H-Pos” and press the “

e/f

” button to adju

st.

2. Press “c/d” button to select “V-Pos” and press the “

e/f” button to adjust.

3. Press “c/d” button to select “Clock” and press the “

e/f” button to adju

st.

4. Press “c/d” button to select “Phase” and press the “

e/f” button to adju

st.

5. Press “c/d” button to select “Auto” and press the “

ENTER/f

” button to do auto

adjust.

Note: The pictures in regard to function are provided for reference purposes only.

PC Setting

Press the “MENU” button to enter the OSD menu .Then press “e/f” button to select

the “Setup” menu. And then press

“d” button to selec

t “PC Setting” and press the

“

ENTER/f

” button to ent

er sub-menu.



How do I Clean the TV?

IMPORTANT

1. The power cable has to be removed from the socket before cleani

ng the TV.

2. Do not use volatile solvent (alcohol, rosin, and toluene) to clean the TV. These
types of chemicals might damage the housing and the LED glass.

Cleaning the bezel and remote control

1. Use a 100 cotton cloth or micro-fiber cloth for cleaning.

2. If the remote control or bezel is dirty to the point where you cannot simply dry
wipe it, please lightly dampen the wiping material (the wiping material cannot

be dripping wet, because if water drips into the panel it will cause
malfunction and possible permanent damage to the panel which will not be
covered under the warranty) with clean water and wipe again. Wipe the

display with a dry micro-fiber cloth or 100 cotton cloth afterwards.

Please Note :

• Make sure you wring the water out of the cloth before cleaning the
bezel or remote in order to prevent water from penetrating into the
electronics.

Cleaning the Screen

1. Use a 100 cotton cloth or micro-fiber cloth for cleaning.

2. The LED screen glass is extremely fragile. Do not scrape it with any mat e rial.
Do not press or tap the screen to avoid cracking. When the screen is dirty to the
point where you cannot simply dry wipe it, please lightly dampen the wiping
material with clean water and wipe again. Wipe the display with a dry
micro-fiber cloth or 100 cotton cloth afterwards.



Troubleshooting

Problems Solutions

NO PICTURE

Connect power cord correctly.
Turn on power.
Connect video cable correctly.
Select the input signal source with proper cable connection with the source button.

ABNORMAL

COLORS

Match the colors on the cables to the ports off the back

of the television. I.E. red cable to red colored

port.

PICTUR

E IS TOO

DARK

Adjust y

our

contr

ast, brightness and lamp settings from the OSD Menu. For adjust controls

AUDIO ONLY NO


Make sure you have connected both your video and audio cables.
The TV s tuner sig

nal must not be lower than 65 .

PICTURE ONLY NO

AUDIO

Make sure the audio cable is connected.
Readjust your volume via the remote control.
The TV s tuner sig

nal must not be lower than 65 .

REMOTE C

ONTROL

DOES NOT WORK

Tur

n off the TV, unplug it from the socket. Re move the batteries out of the remote for 30 minutes.
Press the remote buttons and the power button randomly for a good 2 seconds, and then reinstall the
batteries. Try the remote to see if it works. For battery removal instructions.

The TV s remote sensor is also housed in the same

place as the power indicator light. Please make

sure there is line of sight from the remote control s front sensor to the remote sensor of the TV.

CANNOT RECEIVE
SUFFICIENT
CHANNELS
THROUGH THE
ATSC/NTSC TUNER

The TV s tuner signal must not be lower than 65 . Change the direction of your antenna and rescan
your channels. If you have cable call up your cable company and ask about signal strength of your
local cable.

NO COLOR

Please adjust your picture setup and ma

ke sure the saturation and the RGB are not turned all the way
down. For adjustment controls.

The TV s tuner signal must not be lower than 65 . Check your signal.

WEAK SIGNAL OR
NO PROGR

AM
SYMBOL ON
SCREEN

The TV s tuner signal must not be lower than 65 . Change the direction of your antenna and rescan
your channels. If you have cable call up your cable company and ask about signal strength of your
local cable.

TV’S UNIVERSAL

REMOTE CODE

This television follows NEC’s universal remo

te code. To find the actual code you must read

through your own universal r

emote’s guide book.

Troubleshooting

The following table contains the common problems and the solutions to thes

e problems. Please check this list before

you contact the technicians.



TV CHANNELS ARE

BLOCKED

Check your auto lock function’s settings inside the OSD.

You may have locked up some channels but forgot

about them.

UNIVERSAL REMO

TE

CODE

This TV follows NEC’s univer

sal remote code. Please check your hand book for NEC’s codes then apply

them.

THE TV TURNS ON OR

OFF SLOWLY A

ND THE

SCREEN SHOWS UP

SLOWLY

This TV is a High Definition liquid cr

ystal display panel TV. It requires a few more seconds than normal TVs

to power up and show the picture.

NO SOUND ON PC Make sure you have a 3.5 m

m mini-jack cable connected from your pc’s sound output to the TV’s VGA

STEREO INPUT.

HDCP VIDEO SAYS N

O

HDCP SUPPORT

Reboot your HDCP video device but turning them off and unplugging the power cord. Wait up to 8 minutes

to plug the power back in to see if it works or not.

HDCP

VIDEO HAS NO

AUDIO

Make sure you have a 3.5 mm mini-jack cable connected from your HDCP video device’s sound output to the

TV’s VGA STEREO INPUT. If your HDCP video device uses RCA AUDIO jacks, you’ll need to obtain a

RCA audio converted into 3.5 mm mini-jack cable.

CANNOT GET 1360X768

ON PC VG

A

Make sure the TV is recognized as plug and play monitor. Try updating your video card’s drivers as well. If

that does not help, most likely you’ll need to upgrade your video card to a newer one.

PICTURE IS

DISTORTED OR HAS

ABNORMAL SOUND

This might be from interference from large electrical appliances, cars, motorcycles, or fluorescent lights. If

the TV is close to the wall, try moving the TV to another room in your house to see if the problem still occurs.

PICTUR

E DOES NOT

COVER THE ENTIRE

SCREEN

I

f you’re using HDMI or a TV digital channel make sure you use the ASPECT button to switch to 16:9 format.

If you are using VGA, use the AUTO ADJUST function to adjust to the screen. Please Note : If you are using

regular analog TV, AV, or component in 480i resolution, use the ASPECT button to switch to 16:9 in order to

fill up the screen. Please Note : This note this feature will distort the picture.

PICTURE QUALITY IS

HORRIBLE!!

For best i

mage quality, view HD widescreen programs where possible. If HD content is not available view

“Standard Definition” from a digital source. Standard, analog TV will always be noticeable inferior to HD

because your TV has video that is many times better than old TV’s and so you can see interference and

deficiencies you did not KNOW you had.

PICTURE HAS PIXELS

THAT ARE

ALWAYS

DISPLAYING THE

SAME COLOR

Your TV is manufactured using an extremely high level of precision technology, however, sometimes some

pixels of your TV may not display. Pixels defects within industry specifications are inherent to this type of

product and do not constitute a defective product.

I CANNOT CHANGE

THE TIME MAN

UALLY

Your TV syncs time automatically according to your local TV channel. This function only works while the

TV’s tuner is connected to an ANTENNA.

BIG BLACK BOX IN

THE MI

DDLE OF

SCREEN

You have turned on closed captioning and are using TE

XT1 – TEXT4. Change the setting to CC1 or turn off

closed captioning and the box will disappear.

Problems Solutions



SWITCHING A

CHANNEL

OR

SOURCE CHANGES

THE VOLUME

Different channels and inputs will sometimes have this effect because the channel signal’s own volume

is already loud. There is no way remove this completely. The TV has an AUTO VOLUME LEVEL

function that can combat this type of effect. Please make sure that function is turned on.

THERE IS NOISE OR

TRASH PIXELS

ON

THE SCREEN

When your TV’s resolution is higher than the digital channel’s broadcast resolution, the signal is

up-converted to match your TV’s resolution. Up-converting can cause this type of effect.

TIPS FOR HIGH

DEFINITION

USERS

The TV is an ideal platform for viewing High Definition Content. The best image quality can be

achieved by HDMI, YPbPr (Component), then VGA. However, due to variances in broadcast

practices, it is possible some image distortions can occur.

TIPS FOR LETTERBOX

CONTENT USERS

Letterboxed (Widescreen) versions of DVD movies are most commonly formatted for standard 4:3 TVs.

The TV has the capability of expanding this content so the entire screen is filled at the expense of the

image proportion. To use this function press the aspect button on the remote control and cycle among

the available options.

I CANNOT FIND THE

VOLUME

AND

CHANNEL CHANGING

BUTTONS

The buttons are represented by the  buttons located on the remote control.  changes the

channels and  changes the volume.

TV TURNS OFF

AUTOMATICALLY

AFTER 5 MINUTES

The TV features a power saving mode which will automatically turn off the TV, if there’s no signal

provided for more than 5 minutes.

MY TV PICTURE IS

VER

Y DIM

Check to see if you are under POWER SAVING mode for your picture mode. Keep pressing the

PICTURE button on the remote control to cycle out of POWER SAVING.

Problems Solutions



Display panel

Item

Illustration

Active Area / Screen Size Di ag ona l 29 in ch es

1 neercsediW oitaR tcepsA6:9

Pixel Pitch 0.4845 (H) x RGB x 0.4845(V) um per one triad

Max. of Pixels (Resolution) HD (1366 x 768 pixels) resolution

Brightness 20 0 ni ts (Ty pic al)

Contrast 1200:1 (Typical) with Auto Contrast Enhancement

Response Time 8 ms (gray to gray)

Vie wi ng Ang le

Typical 178/178 Degree

(Horizontal/Vertical)

Lamp Life of Backlight > 30,000hrs

TV DISPLAY

Dimension

26.38” x 15.79

” x 2.99” (without stand)

Weight 10.45Ibs

Power input AC 100 – 240V, 60/50 Hz, 3A(Max.)

Function

(1)Video

D3 ecalretni-eD

2:3 revocer emarF

Noise reducing core technology 3D

Aspect ratio Wide, Normal, Cinema, Zoom

ammaG dexiF ammaG

seY tsujda pmaL

Picture mode

ssenprahS / tniT / roloC / tsartnoC / ssenthgirB tsujda oediV

Specifications

Standard / soft / Power Saving / User/Dynamic



26.38” x 17.95

” x 2.99” (with stand)

Sound Mode

seY lortnoC emuloV otuA

enoT

)xaoc( seY tuO LAIXAOC

Speaker

s 6 watt per channel

(3)

General

)ydaeR elbaC latigiD( MAQ / CSTA / CSTN renuT VT dirbyH

seY nacs otua lennahC

Slee

p timer

W1 rednU rewop ybdnatS

p0801 / i0801 / p027 / p084 / i084 oediV-troppus gnimiT

PC timing

1360*768 @60 Hz (NATIVE)

1024*768@60

800*600@60

640*480@60

720x400@70

(4)NTSC/A

TSC

NTSC

Sound

: Mono / Stereo / SAP

Favo

rite Channel

V

-chip

C

losed caption

(CC1-CC4, Text 1-Text 4)

A

TSC

Favorite Channel

V-chip

Vide

o input format: 1080i, 720p, 480p, 480i

A

nalog closed caption:

(CC1-CC4, Text 1-Text 4)

Digital closed caption:

(Service 1-Service 6)

(5)I/O

1 input x TV Tuner (NTSC/ATSC),

1 input x AV,

1 input x YPbPr(audio shared with AV)

3 inputs x HDMI/HDCP (optional, HDCP audio shared with VGA Audio In),

1 input x VGA,

1 input x VGA Audio In,

1 output x COAXIAL (digital audio) out,

1 output x Audio Left/Right out

1 output x Headphone out,

*

The product’s specifications may change without notice or obligation.

**This manual’s pictures and words are for references only and are subject to change without notice or obligation.

(2)Audio

Music/Standard/ Movie/User/Sport

150Hz/500Hz/1KHz/5KHz/10KHz/Balance

Off/5mins/10mins/15mins/30mins/60mins/90mins/120mins/180mins/240mins



1 intput x R/L Audio In (RCA interface)
1

intput x USB In (only for servise)

FCC Compliance Statement

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following conditions:
This device may not caus

e harmful interference
This device must accept any interference received, including interference that my cause
undesired operation.

Please Note: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This equipment
generates uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that to which

the receiver is connected.

Caution: To comply with the limits for an FCC Class B computing device, always use the
signal cord and power cord supplied with this unit.

The Federal communications Commission warns that changes or modifications to the unit not
expressly approved by the party responsible for compliance could void the user s authority to
operate the equipment.

European Notice

Products with the CE marking comply with both the EMC Directive (89/336/EEC),
(93/68/EEC) and the Low Voltage Directive (72/23/EEC) issued by the Commission of the
European Community.



MANUEL D’UTILISATION

PLED2963A-B

 Introduction

 Avertissement

 Attention

 Informations importantes

 Fixation ou enlèvement du support

 Installation des piles dans la télécommande

 Identification des panneaux avant et arrière

 Suggestion de connexion

 Description de l'unité principale

 Télécommande

 Réglage de base de l’écran

 Comment nettoyer le téléviseur

 Dépannage

 Spécifications

 Déclaration de conformité FCC

Dépannage

Table des matières



1. Introduction

Nous

vous remercions d’avoir fait l’acquisition de ce TV LED. Il fait à la fois office d’un TV
couleur classique et d’un moniteur PC. Pour bénéficier pleinement de votre TV dès le début,
lisez attentivement ce manuel et conservez-le à proximité pour vous y référer ultérieurement.

1.1

INSTALLATION

x Mettez

la TV dans un endroit où la lumière directe ne frappe pas l’écran. L’obscurité
totale ou un reflet sur l’écran d’image peut causer une fatigue oculaire. La lumière douce
et indirecte est recommandée pour visualiser de manière confortable.

x Laissez

de l’espace suffisant entre le récepteur TV et le mur pour laisser passer la ventilation.

x Evitez les endroits excessivement chauds pour éviter tout risque d’endommager le châssis ou

une défaillance prématuré d’un composant.

x Cette TV peut être connectée sur secteur AC100-240V 50/60Hz.
x Ne pas installer la TV dans un endroit près de sources de la chaleur telles que le r adiateur, la

conduite d’air, la lumière solaire directe, ou dans des endroits fermés. Ne pas couvrir les
ouvertures de ventilation quand vous utilisez la TV.

x Le voyant LED du TV sur le panneau avant dure environ 30 secondes après la coupure

l’électricité, durant cette période, vous ne pouvez pas rallumer le TV jusqu’à ce que le voyant
LED s’éteigne, merci beaucoup pour votre attention!



Manuel D'utilisation x1

Carte de garantie x1

Câble d'alimentation x1

Télécommande x1

Batterie (piles, AAA) x1

Liste des accessoires pour téléviseur

x

x

x

x

x

x

1.2A

VE

RTISSEMENT

S

Ce symbole est destiné à av

ertir l’utilisateur de risque de choc
électrique, ne pas démonter cet appareil, excepté par un technicien
de maintenance qualifié.

Ce

symbole est destiné à

avertir l’utilisateur de la présence
d’instructions importantes quant au fonctionnement et l’entretien
dans la documentation accompagnant cet appareil.

PRECAUTION: POUR EVITER LE RISQUE DE CHOC ELECTRIQUE.

NE PAS ENLEVEZ LE COUVERCLE (OU DOS).

AUCUNE PARTIE UTILISATEUR SERVICEABLE A L’INTERIEUR.

REFERENCEZ LA MAINTENANCE AU PERSONNEL DE

MAINTENANCE QUALIFIE.

PRECAUTION

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

Les struct

ures de classe I doivent tre reli es au r seau lectrique
par une prise munie d'une connexion la terre de protection.
Alimenter la prise comme un appareil disjoncteur, les
installations disjoncteur devraient tre faciles utiliser.



1.3 PRECAUTIONS

Précaution

Des hautes tensions dangereuses exist

ent l'int rieur de cet appareil.
Ne pas retirer l'arri re du bo tier de votre appareil. Pour toute
r paration, veuillez faire appel un technicien qualifi .

Précaution

Précaution

N'introduisez pas d'obj

ets dans les fentes des panneaux du t l viseur.

Ne renversez jamais de liquide sur le t l viseur.

Précaution

Evitez l exposition de l app

areil la lumi re solaire et autres sources
de chaleur. Ne posez pas directement le t l viseur sur d autres
appareils qui d gagent de la chaleur. Tels que les magn toscopes, les
amplificateurs audio. Ne pas bloquez les ouvertures d a ration
l arri re de l appareil. La ventilation est essentielle pour viter une
d faillance des composants lectriques. Ne pas craser le cordon
d alimentation sous le t l viseur ou sous d autres objets lourds

.

Pour viter tout

incendie ou choc lectrique, n'exposez pas l'unit

l'humidit

, ni ne placez pas d'objets remplis

de liquides, tels que des vases, sur l'appareil.

principale la pluie ou



1.4 Précautions

Précaution

Ne montez jamais sur le t l viseur

, ne vous appuyez pas dessus et
ne le poussez pas brusquement de son socle. Pr tez
particuli rement attention aux enfants.

Précaution

Ne placez pas le t l viseur sur un c

hariot, une tag re, ou une table
instable. Le t l viseur risque de tomber et peut provoquer des
blessures graves et des dommages mat riels importants.

Précaution

Lorsque le t l viseur n est pas util

is pour longtemps, il est
conseill de d connecter le cordon d alimentation de la prise
secteur.

Précaution

Le panneau LED utilis dans ce produit est fait de verre. Par
cons quent, il peut se casser si le t l viseur tombe ou re oit des
impacts. Faites attention ne pas vous blesser avec des morceaux
de verre au cas o le panneau LED se brise.



Protection de la connexion de l’antenne de télévision

Mise à la terre de l'antenne externe de télévision

En cas de connexion de l'appareil à une antenne extérieure ou un système de télévision par
câble, assurez-vous que ces derniers sont mis à la terre afin de les protéger des surtensions
électriques ou des accumulations d'électricité statique. L'article 810 Code national de
l'électricité (National Electrical Code), ANSI/NFPA N° 70, fournit des informations
concernant la mise à la terre adéquate du mât et de la structure de support, la mise à la terre du
câble d'entrée vers une unité de décharge d'antenne, la taille des conducteurs de mise à la terre,
l'emplacement de l’unité de décharge de l'antenne, la connexion aux électrodes de mise à la
terre et les exigences concernant les électrodes de mise à la terre..

Protection contre la foudre

Pour une meilleure protection de cet équipem

ent durant un orage ou lorsque il est inutilisé
pendant une longue période, débranchez-le de la prise murale et déconnectez l'antenne ou le
système de télévision par câble.

Lignes électriques

Un système d'antenne extérieure ne devrait pas être installé près de lignes électriques aériennes
afin d'éviter qu'il ne tombe sur ces lignes ou sur des circuits électriques.

Collier de mise à la terre

Câble d'entrée d'antenne

Conducteurs de mise à la
terre (section NEC

Unité de décharge à la
terre (section NEC

Collier de mise à la terre

Service d'alimentation du système prise
de terre (AR

T 250, Partie H du NEC)

Équipement électrique

Informations Importantes

Dépannage

Informations Importantes



Fixation ou enlèvement du support

Informations Importantes

Dépannage

Fixation ou enlèvement du support

1. Pour fixer la base, placez l'unité d'affichage plate sur une table. Ensuite, fixez le support au fond du support. Vissez

les 4 vis pour fixer le support.

2. Pour retirer le support, retirez les 5 vis présentes et le support se détache.



Vue avant

LAMPE TÉ

MOIN - La lumière est rouge lorsque l'appareil est branché, mais le téléviseur
n'est pas allumé. La lumière s'allume en bleu lorsque le téléviseur est allumé. En raison de
l'écran LED dans le panneau, le téléviseur peut prendre de 10 à 12 secondes pour
s'allumer.
TÉLÉ-CAPTEUR - Le télé-capteur reçoit toutes les commandes de la télécommande.

Vue arrière du schéma de montage

Spécification de m

ontage : 200 mm x 100 mm en utilisant une vis M4. La longueur de la vis ne

doit pas dépasser 8mm. Veuillez noter : La longueur de 8mm de la vis se réfère à la profondeur
de la vis dans les trous de montage. Lorsque vous achetez des vis, vous devez ajouter les 8mm
initiaux à l'épaisseur de votre plaque de montage afin d'obtenir la longueur totale de la vis.

Installation des piles dans la télécommande

Identification des panneaux avant et arrière

Fixation ou enlèvement du support

Informations Importantes

Identification des panneaux avant et arrière



Veuillez insérer deux piles AAA dans la télécommande. Assurez-vous que vous faites
correspondre les symboles

(+) et (-) sur les piles avec les symboles (+) et (-) à l'intérieur du

compartiment des piles. Ensuite, remettez en place le couvercle du compartiment des piles.

Veuillez noter :

• Utilisez seulement des piles AAA.

• Ne combinez pas des piles neuves avec des piles usagées. Cela peut provoquer de

s fissures

ou des fuites qui pourraient poser un risque d'incendie ou entraîner des blessures.

• L’insertion incorrecte des piles pourrait aussi entraîner des fissures ou des fuites qui

pourraient poser un risque d'incendie ou d'entraîner des blessures.

• Éliminez les piles conformément aux lois et règlements locaux.

• Gardez les piles hors de portée des enfants et des animaux domestiques.

• Si la télécommande n'est pas utilisée pendant une longue période, retirez les piles.

• Gardez la télécommande à l'écart de l'humidité, de la lumière du soleil et des températures

élevées.



Pour la câblodistribution numérique sans boîte de jonction ou antenne ...

1. Assurez-vous que l’alimentation du téléviseur HD est coupée.

2.

Branchez le câble RF à partir de votre antenne ou câble numérique au port TV à
l’arrière de votre téléviseur HD.

3. Allumez le téléviseur HD.

4.

La première fois, suivez les instructions à l'écran.

Veuillez noter :

Toutes les émissions ne sont en Haute Définition (HD). Veuillez vous renseigner
auprès de vos stations de d’émission locales pour plus d'informations.

Suggestions

de connexion

Le syntoniseur du téléviseur HD est conçu pour un téléviseur HD, donc il nécessite un

signal plus fort que les téléviseurs normaux. Si vous ne pouvez pas atteindre ce niveau
de signal avec votre antenne ou câble, votre téléviseur HD pourrait perdre l’image ou le
son.

Identification des panneaux avant et arrière

Fixation ou enlèvement du support

Informations Importantes

Suggestions

de connexion

10

OU

ou

Connecter le lecteur DVD avec

YpbPr composant…

1. Assurez-vous que l alimentation du t l viseur HD et de votre lecteur DVD est coup e.

2. Procurez-vous un c ble composant. Branchez le connecteur de couleur verte la fois
votre lecteur DVD et au port du connecteur vert de l YPbPr l arri re de votre
t l viseur HD.

3. Branchez le connecteur de couleur bleue la fois votre lecteur DVD et au port du
connecteur bleu de l YPbPr l arri re de votre t l viseur HD.

4. Branchez le connecteur de couleur rouge la fois votre lecteur DVD et au port du
connecteur rouge de l YPbPr l arri re de votre t l viseur HD.

5. Procurez un c ble audio RCA. Branchez le connecteur de couleur blanche la fois
votre lecteur DVD et au port du connecteur blanc de l YPbPr l arri re de votre
t l viseur HD.

6. Branchez le connecteur de couleur rouge la fois votre lecteur DVD et au port du
connecteur rouge de l YPbPr l arri re de votre t l viseur HD.

7. Allumez le t l viseur HD et votre lecteur DVD.

8. Utilisez le bouton source de la t l commande ou le bouton source de la TV pour passer

YPbPr.

Veuillez noter :

• Parfois, les lecteurs DVD n ont pas de sortie automatique vers YPbPr. Vous
devrez d'abord configurer votre lecteur DVD avec une connexion AV, puis
passer YPbPr. Consultez le manuel de r f rence du lecteur DVD, pour
s'assurer que le lecteur DVD est configur pour sortir correctement vers la TV.

• Cette source partage les prises audio avec la vidéo composite.



Connexion

Wii™ avec composite…

1. Assurez-vous que l’alimentation du téléviseur HD et votre Wii™ est éteinte.

2. Procurez-vous un câble vidéo jaune. Branchez le connecteur vidéo jaune à la fois à

votre Wii™ et au port du connecteur vidéo jaune de l’AV à l’arrière de votre téléviseur
HD.

3. Procurez un câble audio RCA. Branchez le connecteur de couleur blanche à la fois à

votre Wii™ et au port

du connecteur blanc de l’AV à l’arrière de votre téléviseur HD.

4. Branchez le connecteur de couleur rouge à la fois à votre Wii™ et au port du

connecteur rouge de l’AV à l’arrière de votre téléviseur HD.

5. Allu

m

ez le téléviseur HD et votre consol

e Wii™.

6. Utilisez le bouton source de la télécommande ou le bouton source de la TV pour passer

à l'AV.

Veuillez noter :

• Assurez-vous de lire votre

guide d'installation Wii™ pour plus d'informations.

Cette source partage les prises audio avec l’YPbPr.



Connexion du récepteur câble/satellite avec HDMI ...

1. Assurez-vous que l’alimentation du téléviseur HD et de votre boîtier décodeur est
coupée.

2. Branchez un câble HDMI à la sortie HDMI de votre boîtier décodeur et l'autre
extré

mité au port HDMI à l’arrière de votre téléviseur HD.

3. Allumez le téléviseur HD et votre boîtier décodeur.

4. Utilisez le bouton source de la télécommande ou le bouton source de la TV pour passer
à HDMI.

Veuillez noter :

•

Consultez le manuel de référence du boîtier décodeur pour s'assurer que le
boîtier décodeur est lié correctement à la sortie du téléviseur.

• HDTV prend en charge le code de la télécommande universelle

NEC.

Veuillez consulter les codes NEC dans le guide de votre télécommande
universelle.



1. Assurez-vous que l’alimentation du téléviseur HD et de votre ordinateur est coupée.

2. Procurez-vous un câble VGA D-Sub à 15 broches ; connectez-le à la sortie VGA de votre
ordinateur et l'autre extrémité au port VGA à l’arrière de votre téléviseur HD.

3. Procurez-vous une mini-prise de 3,5 mm, connectez-la à la sortie audio de votre ordinateur
et l'autre extrémité au port d'entrée stéréo VGA.

4. Allumez le téléviseur HD et l’ordinateur.

5. Utilisez le bouton source de la télécommande ou le bouton source de la TV pour passer à
l’ordinateur.

6. Changez la résolution de votre ordinateur à 1360x768 à un taux de rafraîchissement de 60
Hz.

7. Appuyez sur MENU pour utiliser l'option IMAGE de l'écran.

8. Sous l'option IMAGE sélectionnez Réglages ordinateur.

9. Sous Réglages ordinateur, utilisez le RÉGLAGE AUTOMATIQUE pour régler l'écran.

Veuillez noter :

• Pour les meilleurs résultats, veuillez régler la résolution de votre ordinateur à
1360x768 à 60 Hz. Veuillez consulter le manuel de l'ordinateur ou le manuel de la
carte graphique pour obtenir des instructions sur la façon de régler la résolution et
le taux de rafraîchissement.

• Veuillez consulter le manuel de votre ordinateur pour les exigences de sortie vidéo
de la carte vidéo.

• Le port VGA du téléviseur dispose d'un mode d'économie d'énergie qui éteint
automatiquement le téléviseur s'il n'y a pas de signal fourni pendant plus de 5
minutes.



Connexion à un ordinateur avec VGA et mini-prise de 3,5 mm...

Connecter

un récepteur audio numérique avec un coaxial ...

1.

Assurez-vous que l’alimentation du téléviseur HD et de votre récepteur est coupée.

2. Procurez-vous un câble coaxial , connectez-le à l'entrée numérique

récepteur et la liaison coaxiale au le port de SORTIE à

l’arrière de le téléviseur HD.

3.

Allumez le téléviseur HD et votre récepteur.

Veuillez noter :

Si vous voulez que votre récepteur décode un flux numérique pur, vous devez
également configurer la fonction audio OSD du téléviseur -> Sortie audio
numérique. Assurez-vous que l'option est activée à 5.1CH.
Si votre récepteur fait des bruits statiques lors de la réception du 5.1CH, vous
devez plutôt utiliser l'option PCM.
Veuillez consulter le manuel du récepteur aussi, pour s'assurer que le récepteur
est configuré pour recevoir correctement les signaux de la télévision.

La sortie COAXIAL du téléviseur pour 5.1CH est utilisée uniquement pour la

connexion antenne/câble. Tout autre signal audio entrant sera transmis

de COAXIAL sous format PCM.

coaxiale de votre

15

2.2 Vue générale

2.3.1. Panneau avant

2.3.2. Panneau arrière des connections

1. Borne de sortie pour ÉCOUTEURS

6. Borne d'entrée HDMI 1.

7. Borne d'entrée HDMI 2.

9. Borne d'entrée VGA.

10. Borne d'entrée AUDIO PC.

2. Borne de sortie LIGNE.

11. Antenne de télévision.

8. Borne d'entrée HDMI 3.

5. Borne d'entrée pour composants.

4. Borne d'entrée AUDIO. (Borne d'entrée audio pour YPbPr et AV)

3. Borne de sortie coaxiale.

12. Borne d'entrée USB. (Utilisée seulement pour la mise à niveau)

16

1. VOL- :Pour baisser le volume

2. VOL+ : Pour augmenter le volume

3. CH- : Permet d’accéder à la chaîne précédente

4. CH+ : Permet d’accéder à la chaîne suivante

5. MENU : Permet d’afficher le Menu principal des réglages

6. SOURCE : Permet de sélectionner la source d’entrée

7. POWER : Appuyez pour mettre en marche et éteindre la TV ou mettre en veille.

VOL+/VOL-/CH+/CH-:fonctionne comme déplacer le curseur droite / gauche
/ haut / bas dans le menu.
VOL+˖travaux que confirmer «source» du menu.

POWER (MARCHE/ARRÊT) : Appuyez le bouton de mise en
marche/arr t une fois pour allumer le t l viseur et appuyez de nouveau
pour l' teindre.
MUTE (SOURDINE) : Appuyez sur ce bouton pour mettre en sourdine
ou r activer le son.

MTS/AUDIO (MTS/AUDIO) : Lorsque le programme st r o est re u,
appuyez sur cette touche pour commuter le syst me sonore entre les
modes mono et st r o.
Lorsque le programme SAP est re u, appuyez sur ce bouton pour
commuter le syst me sonore entre les modes mono et SAP
Lorsque le programme st r o et SAP est re u, appuyez sur cette touche
pour commuter parmi les modes mono, st r o et SAP.
Appuyez sur cette touche pour afficher la liste des langues audio
disponibles pour la cha ne actuelle en ATSC1.

ASPECT (FORMAT DE L'IMAGE) : Appuyez pour

ajuster le format

de l image.

PMODE (MODE IMAGE) : S lectionnez le mode image.
SMODE (MODE SONORE) : S le

ctionnez le mode sonore.

0-9 : S lectionnez et commutez une cha ne de 0 9.

-/-- :

Entrez les chiffres du programme.

: Al

ternez entre les

chanes

actuelles et ant rieures.

DISPLAY (AFFICHAGE) : Affichage des informations t l .

EPG (GEP) ˖Acc dez au guide lectronique

desprogramme

s

AUTO : R glez automatiquement l'image en mode PC.

RED, GREEN, YELLOW, CYAN (ROUGE, VERT, JAUNE,
CYAN) :

Ce bouton n'est pas disponible.

SLEEP (VE

I

LLE) : Rglez l

a m

inuteri

e de

ve

ille.

SOURCE (SOURCE) : Appuyez pour changer la source du signal.
ENTER (ENTRÉE) : Saisissez l'option choisie ou effectuez l'op ration

s lectionn e.

MENU (MENU) : Appuyez sur ce bouton pour acc der au menu principal.
EXIT (QUITTER) : Quittez le menu OSD (affichage l' cran).
CH+/CH- : Changez la cha ne.

CC (SOUS-TITRE CODÉ) : Appuyez sur cette touche pour s lectionner

ou OFF (ARR T) et CC sur Mute (Sourdine).

INFO (INFORMATIONS) : Affichage des informations du programme en

cours en mode TV.

VOL+/VOL- : R glez le volume.

FAV (FAVORIS) : Commuter entre les s lections personnalis es Favorite
F.LIST (LISTE DES FAVORIS) : Appuyez sur cette touche pour afficher

(Liste des favoris).

C.LIST (LISTE DES CHAÎNES) : Appuyez sur cette touche pour afficher
(Liste des cha nes).

Télécommande

CC, mode ON (MARCHE)

List ( Liste des favoris).
le mode Favorite Li

st

le mode Channel List



Guide d’installati

on

Appuyez sur le bouton MENU pour afficher le MENU OSD PRINCIPAL ; Appuyez sur le
bouton  /  pour s lectionner le MENU d sir ; Appuyez sur le bouton ENTER (ENTR E)
pour acc der au sous-menu ; Appuyez sur le bouton  /  pour s lectionner l'option puis
appuyez sur  /  pour ajuster la valeur dans le sous-menu ; Vous pouvez appuyer sur le bouton
MENU pour revenir au menu sup rieur ou sur le bouton EXIT (QUITTER) pour quitter le menu
OSD (affichage l cran).

PICTURE (IMAGE)

Vous pouvez s lectionner le type d'image qui correspond le mieux votre visionnage. Appuyez sur
le bouton MENU pour acc der au menu OSD. Ensuite, appuyez sur le bouton e/f pour
s lectionner le menu PICTURE
( IMAGE ).

1. Appuyez sur le bouton d pour
s lectionner Picture Mode (mode
Image), puis appuyez sur le bouton

e/f

pour s lectionner.

2. Appuyez sur le bouton c/d pour
s lectionner Brightness
(Luminosit ), puis appuyez sur le
bouton e/f pour acc der au menu
de r glage de la luminosit pour r gler la
luminosit .

3. Appuyez sur le bouton c/d pour s lectionner Contrast ( Contraste ) puis appuyez sur
le bouton e/f pour acc der au menu de r glage du contraste pour r gler le contraste.

4. Appuyez sur le bouton c/d pour s lectionner Color ( Couleur ), puis appuyez sur le

bouton e/f pour acc der au menu de r glage de la couleur pour r gler la couleur.

5. Appuyez sur le bouton c/d pour s lectionner Tint ( Teinte ), puis appuyez sur le

bouton e/f pour acc der au menu de r glage de la teinte pour r gler la teinte.

Remarque: L’élément « Tint » (« Teinte ») est utilisé en mode NTSC uniquement.

6. Appuyez sur le bouton c/d pour s lectionner Sharpness ( Nettet ), puis appuyez sur

le bouton e/f pour acc der au menu de r glage de la nettet pour r gler la nettet .

7. Appuyez sur le bouton c/d pour s lectionner Color Temperature ( Temp rature des

couleurs ), puis appuyez sur le bouton e/f pour s lectionner.

8. Appuyez sur le bouton c/d pour s lectionner Advanced Setting ( Param tres

avanc s ), puis appuyez sur le bouton ENTER/f ( ENTR E/f ) pour acc der au
sous-menu.

Réglage de

base de l’écran



a.Ap

pu

yez sur le bouton

pour s lectionner

( Format
appuyez

sur le bouton e/f

s lectionner.

b.Appuyez sur le bouton

pour s lectionner

Noise Reduction

( R duction de bruit ),

sur le bouton

s l ectionner.

c.Appuyez sur le bouton

s lectionner Dynamic Contrast ( Contraste dynamique ), puis appuyez sur le
pour s lectionner On (activer) or Off (d sactiver).

SOUND (AUDIO)

V

ous pouvez sélectionner le type de son qui correspond le mieux à votre écoute.

Appuyez sur le

bouton

MENU pour

acc der au menu OSD . Ensuite,
appuyez sur le

bouton e/f

pour s lectionner

le menu

SOUND

( AUDIO ).

1. Appuyez

sur le bouton

d pour

s lectionner

( Param tres de l' galiseur ), puis a ppuyez sur le bouton ENTER/

f

pour acc der au sous-menu.

a. Appuyez sur le bouton c/d pour s lectionner Equalizer Mode ( Mode galiseur ).

Appuyez sur le bouton c/d pour s lectionner.

b. Appuyez sur le bouton c/d pour s lectionner 150Hz . Appuyez sur le bouton e/f

pour s lectionner.

c. Appuyez sur le bouton c/d pour s lectionner 500Hz . Appuyez sur le bouton e/f

pour s lectionner.

d. Appuyez sur le bouton c/d pour

s lectionner 1K Hz . Appuyez sur le
bouton e/f pour s lectionner.

c/d

Aspect Ratio

de l'image ), puis

pour

c/d

puis appuyez

e/f pour

e/f pour

bouton e/f

Equalizer Settings

( ENTR E/f )



e. Appuyez sur le bouton

c/d pour s lectionner 5K Hz . Appuyez sur le bouton e/f

pour s lectionner.

f. Appuyez sur le bouton c/d pour s lectionner 10K Hz . Appuyez sur le bouton e/f

pour s lectionner

g. Appuyez sur le bouton c/d pour s lectionner Balance ( Balance ). Appuyez sur le

bouton e/f pour s lectionner

Remarque : La fonction bǃcǃdǃeǃfǃg n'est disponible qu'en mode USER (UTILISATEUR).

2. Appuyez sur le bouton c/d pour s lectionner MTS , puis appuyez sur le bouton e/f

pour r gler.

Remarque : Cela n'est disponible qu'en mode ATV.

3. Appuyez sur le bouton c/d pour s lectionner Audio Language ( Langue audio ),

puis appuyez sur le bouton e/f pour r gler.

Remarque : Cela n'est disponible qu'en mode DTV.

4. Appuyez sur le bouton c/d pour s lectionner Digital Audio Output ( Sortie audio

num rique ), puis appuyez sur le bouton e/f pour r g ler.

5. Appuyez sur le bouton c/d pour s lectionner AVL , puis appuyez sur le bouton e/f

pour s lectionner On (activer) or Off (d sactiver).

TIME (MINUTERIE)

Appuye

z sur le bouton « MENU » pour

accéder au menu OSD . Ensuite, appuyez sur le

bouton «

ee/

f

» pour sélectionner le menu « TIME » (« MINUTERIE »).

1. A

ppuyez sur le bouton d pour s lectionner Sleep Timer ( Minuterie de veille ), puis
appuyez sur le bouton e/f pour acc der au menu de r glage de la minuterie de veille pour
r gler la minuterie de veille.

2. Appuyez sur le bouton c/d pour s lectionner Time Zone ( Fuseau horaire ), puis
appuyez sur le bouton e/f pour acc der au menu de r glage du fuseau horaire pour
s lectionner le fuseau horaire local.



3. Appuy

ez sur le bouton « c/d » pour sélectionner « Daylight Saving Time » (« Heure
avancée »), puis appuyez sur le bouton « e/f » pour sélectionner « On » (activer) or « Off »
(désactiver).

4. Appuyez sur le bouton « c/d » pour sélectionner « Time Format » (« Format de l’heure »),
puis appuyez sur le bouton « e/f » pour sélectionner « 12-hour » (« 12 heures ») ou
« 24-hour » (« 24 heures »).

5. Appuyez sur le bouton « c/d » pour sélectionner « Auto Clock » (« Horloge automatique »),

puis appuyez sur le bouton « e/f » pour sélectionner « On » (activer) or « Off » (désactiver).

6. Appuyez sur le bouton « c/d » pour sélectionner « Clock » (« Horloge »), puis appuyez sur le

bouton « ENTER/f » (« ENTRÉE/f ») pour régler.

SETUP (CONFIGURATION)

Appuyez

sur le bouton « MENU » pour accéder au menu OSD. Ensuite, appuyez sur le bouton

«

e/f

» pou

r sélectionner le menu « Setup » (« Configuration »).

1. Appuyez sur le bouton « d » pour sélectionner « OSD Language » (« Langue OSD »), puis sur
le bouton « e/f »

pour sélectionner la

langue OSD que vous

souhaitez.

2. Appuyez sur le bouton

« c/d » pour

sélectionner « Transparent »
(« Transparence »),

puis appuyez sur le

bouton « e/f » pour

sélectionner.

3. Appuyez sur le bouton
sélectionner « OSD Timeout »

l'interruption OSD.

4. Appuyez sur le bouton « c/d » pour

le bouton « ENTER/f »

« c/d » po

ur

(« Interruption OSD »), puis appuyez
sur le

bouton « e/f » pour régler

sélectionner « Closed Caption »

le bouton « ENTER/f » (« ENTRÉE/

(« Sous-titrage »), puis

appuyez sur

appuyez sur

f ») pour accéder au sous-menu.



a. Appuyez sur le bouton

c/d pour s lectionner CC Mode ( Mode de sous-titrage ),

puis appuyez sur le bouton e/f pour r gler.

b. Appuyez sur le bouton c/d pour s lectionner Analog CC ( Sous-titrage analogique ),

puis appuyez sur le bouton e/f pour r gler.

c. Appuyez sur le bouton c/d pour s lectionner Digital CC ( Sous-titrage num rique ),

puis appuyez sur le bouton e/f pour r gler.

d. Appuyez sur le bouton c/d pour s lectionner Option ( Option ), puis appuyez sur le

bouton ENTER/f ( ENTR E/f ) pour acc der au sous-menu.

Remarque : La fonction cǃd n'est disponible qu'en mode DTV.
Remarque : L'option est d'ajuster le r glage de sous-titrage num rique.

(a). Appuyez sur le bout

on c/d pour s lectionner Mode ( Mode ), puis appuyez sur le
bouton e/f pour r gler.
(b). Appuyez sur le bouton c/d pour s lectionner Font Style ( Style de police ), puis
appuyez sur le bouton e/f pour r gler.
(c). Appuyez sur le bouton c/d pour s lectionner Font Size ( Taille de la police ), puis
appuyez sur le bouton e/f pour r gler.
(d). Appuyez sur le bouton c/d pour s lectionner Font Edge Style ( Style de bordure de
police ), puis appuyez sur le bouton e/f pour r gler.
(e). Appuyez sur le bouton c/d pour s lectionner Font Edge Color ( Couleur de bordure
de police ), puis appuyez sur le bouton e/f pour r gler.
(f). Appuyez sur le bouton c/d pour s lectionner FG Color ( Couleur FG ), puis appuyez
sur le bouton e/f pour r gler.
(g). Appuyez sur le bouton c/d pour s lectionner BG Color ( Couleur BG ), puis
appuyez sur le bouton e/f pour r gler.
(h). Appuyez sur le bouton c/d pour s lectionner FG Opacity ( Opacit FG ), puis
appuyez sur le bouton e/f pour r gler.
(i). Appuyez sur le bouton c/d pour s lectionner BG Opacity ( Opacit BG ), puis
appuyez sur le bouton e/f pour r gler.

Remarque : Toutes les options ne sont pas disponibles dans Custom (Personnalis ).

5. Appuyez sur le bouton «

c/d » pour sélectionner « Input Label » ( tiquette d'entr e ),

puis appuyez sur le bouton ENTER/f ( ENTR E/f ) pour acc der au sous-menu.



Remarque:
L'étiquette

source est Créer

des étiquettes

pour les appareils

connectés à votre téléviseur.

6. Appuyez sur le bouton

« c

c/d

»

pour

sélectionner

Settings »

( Autres r glages ),

pour acc der au sous-menu.

a. A

ppuyez sur le bouton c/d pour s lectionner Audio Only ( Audio uniquement ),
puis appuyez sur le bouton e/f pour s lectionner On (activer) or Off
(d sactiver).

b. Appuyez sur le bouton c/d pour s lectionner Blue Screen ( cran bleu ), puis

appuyez sur le bouton e/f pour s lectionner On (activer) or Off (d sactiver).

7. Appuyez sur le bouton « c/d » pour sélectionner Restore Default ( Restaurer la
configuration par d faut ), puis sur ENTER/f

et s lectionnez

par d faut.

8. Appuyez sur le bouton « c/d » pour sélectionner « Setup

wizard » ( Assistant de configuration ), puis appuyez sur le bouton ENTER ( ENTR E )
pour acc der au sous-menu.

« Other

puis appuyez sur le bouton

f

ENTER/

( ENTR E/f )

Oui pour r tablir tous les r glages .

( ENTR E/f ) et sur le bouton e/f



Quand sélectionner "On", seulement écouter le son et l'écran est noir; Quand sélectionner
"Off", regarder la télévision normalement.

a.Appuye

z

sur le bouton « c

/d

» pour sélectionner « Menu Language » ( Langue du menu ),
puis appuyez sur le bouton e/f pour s lectionner la langue.
b. Appuyez sur le bouton « c/d » pour sélectionner « Go to next step » ( Passer l' tape
suivante ), puis appuyez sur le bouton ENTER/f ( ENTR E/f ) pour acc der l' tape
suivante.

c. Appuyez

sur

le bouton « c

/d » pou

r sélectionner « Time Zone » ( Fuseau horaire ), puis

appuyez sur le bouton e/f pour s lectionner.
d. Appuyez sur le bouton « c/d » pour sélectionner « Daylight Saving Time » ( Heure
avanc e ), puis appuyez sur le bouton e/f pour s lectionner On (activer) or Off
(d sactiver).
e. Appuyez sur le bouton « c/d » pour sélectionner « Time Format » ( Format de l heure ),
puis appuyez sur le bouton c/d pour s lectionner 12-hour ( 12 heures ) ou 24-hour
( 24 heures ).
f. Appuyez sur le bouton « c/d » pour sélectionner « Go to next step » ( Passer l' tape
suivante ), puis appuyez sur le bouton ENTER/f ( ENTR E/f ) pour acc der l' tape
suivante.



g. Appuyez sur le bouton « c/d » pour sélectionner « Air/Cable » ( Antenne/C ble ), puis
appuyez sur le bouton e/f pour s lectionner Air ( Antenne ) ou Cable ( C ble ).
h. Appuyez sur le bouton « c/d » pour sélectionner « Go to next step » ( Passer l' tape

suivante ), puis appuyez sur le bouton

ENTER/f ( ENTR E/f ) pour lancer la

recherche automatique.

Remarque : La recherche prendra une longue p riode de temps. Veuillez patienter !

LOCK (VERROUILLAGE)

Appuyez sur le bouton « MENU » pour accéder au menu OSD . Ensuite, appuyez sur le

bouton «

ee/

f

» pour sélectionner le

menu « Lock » (« Verrouillage »).

1. Appuyez sur le bouton d pour s lectionner Enter Password ( Saisir mot de passe ),

puis appuyez sur le bouton num rique de s lection pour saisir.

Remarque: Le mot de passe par défaut est « 0000 »



2. A

ppuyez sur le

bouton  /  pour s lectionner Change Password ( Changer mot de

passe ), puis appuyez sur le bouton ENTER/

f

( ENTR E/f ) pour r gler la va

leur.
Si le mot de passe est chang , tous les mots de passe dans le menu changeront en m me temps.

Remarque : Si vous oubliez
votre mot de passe, vous
pouvez utiliser 1470 pour
acc der n'importe quel
menu verrouill .

3. Appuyez sur le bouton

cc/d

pour s lectionner

System Lock
( Verrouillage du
syst me ), puis appuyez sur
le bouton

e/f pour

s lectionner

On (activer)

or Off (d sactiver).

4. Appuyez sur le bouton

c/d

pour s lection

ner Input Block ( Verrouillages d'entr e ), puis

appuyez sur le bouton ENTER/

f

( ENTR E/f ) pour acc der au s

ous-menu.

a. Appuyez sur le bouton «

c/d

» pour sélectionner « TV » ( T l viseur ), puis appuyez sur

le bouton

e/f pour s lection

ner Block (Bloquer) or Unblock (D bloquer).

b. Appuyez sur le bouton «

c/d

» pour sélectionner « AV » ( AV ), puis appuyez sur le

bouton

e/f

pour s lection

ner Block (Bloquer) or Unblock (D bloquer).

c. Appuyez sur le bouton «

c/d

» pour sélectionner « Component » ( Composant ), pu

is

appuyez sur le bouton

e/f pour

slectionn

er Block (Bloquer) ou

Unblock (D bloquer).

d. Appuyez sur le bouton «

c/d

»

pour sélectionner « HDMI »

( HDMI ), puis appuyez su

r le

bouton e/f

pour s lectionner

Bl

ock (Bloquer) or Unblock
(D bloquer).

e. Appuyez sur le bouton «

c/d

»



pour sélectionner « PC » ( Ordinateur ), puis appuyez sur le bouton e/f pour s lectionner

Block (Bloquer) or Unblock (D bloquer).

5. Appuyez sur le bouton c

c/d

pour s lectionner US Rating ( Classifications tats-Unis ),
puis appuyez sur le bouton ENTER/f ( ENTR E/f ) pour acc der au sous-menu.

a. Appuyez sur le bouton

c/d

pour s lectionner TV ( T l viseur ), puis appuyez sur le

bouton ENTER/f ( ENTR E/f ) pour acc der au sous-menu.

A

ppuyez sur l

e b

out

on «

c

/d

» pour sélectionner, puis appuyez sur ENTER ( ENTR E )

pour bloquer ou d bloquer.

b. Appuyez sur le bouton «

c/d

» pour sélectionner « MPAA » ( MPAA ), puis appuyez sur le

bouton e/f pour s lectionner Off/G/PG/PG-13/R/NC-17/X .

6. Appuyez sur le bouton

c/d

pour s lectionner Canada Rating ( Classifications
Canada ), puis appuyez sur le bouton ENTER/f ( ENTR E/f ) pour acc der au
sous-menu.

a. Appuyez sur le bouton «

c/d

» pour sélectionner « Canada English » ( Anglais du

Canada ), puis appuyez sur le bouton e/f pour s lectionner Off/C/C8+/G/PG/14+/18+ .

b. Appuyez sur le bouton «

c/d

» pour sélectionner « Canada French » ( Fran ais du
Canada ), puis appuyez sur le bouton e/f pour s lectionner
Off/G/8ans+/13ans+/16ans+/18ans+ .

7. Appuyez sur le bouton

c/d

pour s lectionner RRT Setting ( R glage RRT ), puis

appuyez sur le bouton ENTER/f ( ENTR E/f ) pour acc der au sous-menu.



Remarque : L' l ment est disponible uniquement lorsque le flux actuel poss de des donn es de
classification t l chargeables.

8. Appuyez sur le bouton c/d pour s lectionner Reset RRT ( R initialiser RRT ), puis

appuyez sur le bouton ENTER/f ( ENTR E/f ) pour r initialiser.

Channel (Chaîne)

Appuyez sur le bouton

MENU pour acc der au menu OSD . Ensuite, appuyez sur le bouton

e/f pour s lectionn

er le menu Channel ( Cha ne ).

1. Appuyez sur le bouton

d pour s lectionner

AIR/CLABLE

( A

NTENNE/C BLE ),

puis appuyez sur le bouton

e/f

pour

s lectionner Cable

(C ble)

ou Air (Antenne)

2. Appuyez sur le bouton

c/d pour s lectionner

Balayage automatique ,

puis appuyez sur le bouton

ENTER/

f

ENTR E/

f

le bouton

e/f

pour s lectionner YES (

OUI ) puis sur ENTER

pour effectuer la recherche automatique.

3. Appuyez sur le bouton c/d pour s lectionner Favorite ( Favori ), puis appuyez sur le

bouton ENTER/

f ( ENTR E/f ) pour y acc der.

4.Appuyez sur le bo

uton c/d pour s lectionner Channel list ( Liste des cha nes ), puis

appuyez sur le bouton ENTER/

f

( ENTR E/f ) pour y acc der.

5. Appuyez sur le bouton c/d pour s lectionner Show/Hide ( Afficher/Masquer ), puis

appuyez sur le bouton ENTER/

f

( ENTR E/f ) pour y acc der.

6.A

ppuyez sur le bouton c/d pour s lectionner Channel Number ( Num ro de cha ne ),

puis appuyez sur le bouton

e/f pour r gler.

7.Appuyez sur le bouton c/d pour s lectionner Channel Label ( tiquette de cha ne ),

pour y acc der ; appuyez sur

( ENTR E )

puis appuyez sur le bouton ENTER/

f ( ENTR E/f ) pour y acc der.



Paramètr

es d'ordinateur

Appuyez sur le bouton

MENU pour acc der au menu OSD . Ensuite, appuyez sur le bouton

e/f pour s lectionner le menu Setup ( Configuration ). Appuyez sur le bouton d

pour s lectionner PC Setting ( Param tres d'ordinateur ), puis appuyez sur le bouton

ENTER/

f ( ENTR E/f

)

pour acc derau sous-

m

enu.

1.Ap

puyez sur le bouton c/d pour s lectionner H-Pos ( Position horizontale ), puis

appuyez sur le bouton

e/f

pour r gler.

2. Appuyez sur l

e bouton c/d pour s lectionner V-Pos ( Position verticale ), puis

appuyez sur le bouton

e/f pour r gler.

3.

Appuyez sur le bouton c/d pour s lectionner Clock ( Horloge ), puis appuyez sur le
bouton

e/f

pour rgler

.

4

.

Appuyez sur le bouton c/d pour s lectionner Phase ( Phase ), puis appuyez sur le
bouton

e/f

pour r gler.

5. Appuyez sur le bouton c/d pour s lectionner Auto ( Automatique ), puis appuyez sur le

bouton ENTER/

f ( ENTR E/f ) pour le r glage autom

atique.

Remarque: Les images illustrant la fonction sont fournies à titre de référence seulement.



IMPOR

TANT

1. D branchez l'appareil de la prise murale avant de proc der au nettoy

age.

2. Do not use volatile solvent (alcohol, rosin, and toluene) to clean the TV. These
types of chemicals might damage the housing and the LED glass.

Nettoyage du cadran et de la télécommande

1. Utilisez un chiffon en microfibres ou 100 coton pour le nettoyage.

2. Si la t l commande ou le cadran est sale au point o vous ne pouvez pas tout
simplement l'essuyer avec un chiffon sec, veuillez humecter le chiffon (le chiffon

ne doit pas être mouillé, parce que si de l’eau s’écoule dans le panneau, cela
provoquera un dysfonctionnement et possiblement des dommages
permanents au panneau qui n’est pas sous garantie) avec de l'eau propre et

essuyez de nouveau. Essuyez ensuite l' cran avec un chiffon en microfibres ou 100

coton sec.

Veuillez noter :

• Assurez-vous que vous vous tordez le chiffon avant de nettoyer le
cadran ou la t l commande afin d'emp cher l'eau de p n trer dans le
circuit lectronique.

Nettoyage de l'écran

1. Utilisez un chiffon en microfibres ou 100 coton pour le nettoyage.

2. La vitre de l' cran ACL est extr mement fragile. Ne la rayez pas avec rien.
N appuyez pas sur l' cran, ni ne le tapotez pas, pour qu il ne se fissure pas.
Lorsque l' cran est sale au point o vous ne pouvez pas tout simplement le nettoyer
avec un chiffon sec, humectez le chiffon l'eau claire et essuyez nouveau.
Essuyez ensuite l' cran avec un chiffon en microfibres ou 100 coton sec.



Dépannage

Nettoyage du téléviseur

Le tableau suivant contient les probl mes communs et les solutions ces probl mes. Veuillez
consulter cette liste avant de contacter les techniciens.

Problèmes Solutions

PAS D'IMAGE

Branchez le cordon d'alimentation correctement.
Mettez sous tension.
Branchez le c ble vid o correctement.
S lectionnez la source du signal d'entr e avec le c ble de raccordement
appropri l aide du bouton source.

COULEURS

ANORMALES

Faites correspondre les couleurs des c bles aux ports l arri re de du
t l viseur. Exemple : c ble rouge au port de couleur

rouge.

L IMAGE EST

TROP

OBSCURE

R glez les param tres de contraste, de luminosit et la lampe dans le menu
OSD. Pour le r glage des commandes.

SEULEMENT

SON, SANS


Assurez-vous que vous avez connect la fois les c bles audio et vid o.
Le signal du syntoniseur de la TV ne doit pas tre inf rieur 65 .

SEULEMENT

IMAGE SANS

SON

Assurez-vous que le c ble audio est connect .
R ajustez le volume l aide de la t l commande.
Le signal du syntoniseur de la TV ne doit pas tre inf rieur 65 .

LA

T L COMMAN

DE NE

FONCTIONNE

PAS

teignez le t l viseur, puis d branchez-le de la prise. Sortez les piles de la

t l commande pendant 30 minutes. Appuy

ez sur les boutons de la
t l commande etsur le bouton de marche/arr t au hasard pendant 2
secondes, puis r ins rez les piles. Faites la probe de la t l commande pour
voir si elle fonctionne. Pour des instructions de retrait des piles.

Le t l -capteur du t l viseur est galement situ dans le m me endroit que
la lampe t moin. Veuillez vous assurer qu'il existe une connexion

directe
entre le t l -capteur avant de la t l commande et le t l -capteur du
t l viseur.

INCAPABLE
DE RECEVOIR
UN NOMBRE
INSUFFISSANT
DE CHA NES
par le
SYNTONISEUR
ATSC/NTSC

Le signal du syntoniseur de la TV ne doit pas tre inf rieur 65

.
Changez l orientation de votre antenne et balayer de nouveau vos cha nes.
Si vous avez de la t l vision par c ble, appelez votre compagnie de c ble et
renseignez-vous sur la force du signal de votre fournisseur local.

PAS DE
COULEUR

Veuillez ajuster votre configuration d'image et assurez-vous que la
saturation et le RVB ne so

nt pas diminu s compl tement. Pour les
commandes de r glage.

Le signal du syntoniseur de la TV ne doit pas tre inf rieur 65 . V rifiez
votre signal.

Signal faible ou
pas DE
SYMBOLE DE
PROGRAMME

L' CRAN

Le signal du syntoniseur de la TV ne doit pas tre inf rieur 65 .
Changez l orientation de vo

tre antenne et balayer de nouveau vos cha nes.
Si vous avez de la t l vision par c ble, appelez votre compagnie de c ble et
renseignez-vous sur la force du signal de votre fournisseur local.

CODE POUR
TÉLÉCOMMA
NDE
UNIVERSELL
E DU
TÉLÉ

VISEUR

Ce téléviseur fonctionne d’après le code pour télécommande
universelle NEC. Pour trouver le code réel vous devez parcourir le

guide de votre télécommande universelle.

Dépannage
Dépannage



Problèmes Solutions

LES CHA NES de

T L VISION sont

BLOQU ES

V rifiez les param tres de votre fonction de verrouillage automatique dans l'OSD.
Vous avez peut- tre verrouill quelques cha nes, mais en avez oubli .

CODE POUR

T L COMMAND

E UNIVERSELLE

Ce t l viseur fonctionne d apr s le code pour t l commande universelle NEC.
Veuillez consulter votre guide pour les codes NEC, puis les appliquer.

LE T L VISEUR

S ALLUME OU

S TEINT

LENTEMENT ET

L' CRAN

S AFFICHE

LENTEMENT

Ce t l viseur est un t l viseur haute d finition panneau d affichage de cristaux
liquides. Il n cessite quelques secondes plus que les t l viseurs normaux pour
s allumer et montrer l'ima

ge.

PAS DE SON SUR

L ORDINATEUR

Assurez-vous que vous disposez d'un c ble mini-prise de 3,5 mm connect de la
sortie audio de votre ordinateur l'entr e VGA ST R O du t l viseur.

HDCP VID O
INDIQUE QUE
HDCP N EST PAS
PRIS EN
CHARGE

Red

marrez votre appareil vid o HDCP, en l teignant, puis en d branchant le
cordon d'alimentation. Attenez jusqu' 8 minutes pour brancher l'appareil sous
tension pour voir s il fonctionne ou non.

HDCP VID O
N A PAS DE SON

Assurez-vous que vous disposez d'un c ble mini-prise de 3,5 mm connect de la
sortie audio de l appareil vid o HDCP l'

entr e VGA ST R O du t l viseur. Si
votre appareil vid o HDCP utilise des prises RCA audio, vous devrez obtenir un
RCA audio converti en c ble mini-prise de 3,5 mm.

NE PEU PAS
OBTENIR
1360 768 SUR
VGA
ORDINATEUR

Assurez-vous que le t l viseur est reconnu comme moniteur pl

ug and play .
Essayez de mettre jour les pilotes de votre carte vid o aussi. Si cela n'aide pas, le
plus probable vous devez remplacer votre carte vid o avec une carte plus r cente.

L IMAGE EST
D FORM E OU
EST
ACCOMPAGN E
D UN SON
ANORMAL

Cela pourrait tre le r sultat de l interf rence de grands appareils lectriques,
voitures, motos, ou les lampes fluoresce

ntes. Si le t l viseur est proche du mur,
essayez de le d placer dans une autre pi ce de votre maison pour voir si le
probl me persiste.

L IMAGE NE
COUVRE PAS
TOUT L' CRAN

Si vous utilisez HDMI ou une cha ne de t l vision num rique assurez-vous que
vous utilisez le

bouton ASPECT pour passer au format 16:9. Si vous utilisez
VGA, utilisez la fonction de r glage automatique pour adapter l image l' cran.
Veuillez noter : Si vous utilisez r guli rement la t l vision analogique, AV, ou un
composant ayant la r solution 480i, utilisez le bouton ASPECT pour passer au
format 16:9 afin de remplir l' cran. Veuillez noter : Veuillez noter que cette
fonction d formera l'image.

LA QUALIT DE
L IMAGE EST
HORRIBLE !

Pour une meilleure qualit de l'image, regarder des programmes HD cran large
o possible. Si le contenu HD n'est pas disponible, voir D finition standard
partir d'une source num rique. En standard, la t l vision analogique sera toujours
sensiblement inf rieure la HD parce que votre t l viseur est dot du vid o qui
est beaucoup mieux que l'ancien t l viseur, donc vous pouvez voir les
interf rences et les carences que vous ne saviez pas que vous aviez.

L IMAGE A DES
PI ELS QUI
AFFICHENT
TOU OURS LA
M ME COULEUR

Votre t l viseur est fabriqu en utilisant un niveau extr mement lev de
technologie de pr cision, cependant, il est possible qu

e certains pixels ne
s allument pas sur votre t l viseur. C est une propri t structurale de la
technologie de l affichage cristaux liquides, et n est pas un signe de d faut de
fonctionnement.

E NE PEU PAS
CHANGER
L HEURE
MANUELLEMEN
T

Votre t l viseur synchronise l'heure automatiquement en fonction de votre cha ne
de t l vision locale. Cette fonction fonctionne seulement lorsque le syntoniseur
du t l viseur est reli une antenne.



Problèmes Solutions

LA
COMMUTATIO
N D UNE
CHAINE OU
D UNE SOURCE
CHANGE LE
VOLUME

De diff rente

s cha nes et entr es auront parfois cet effet parce que le volume
propre du signal de la cha ne est d j fort. Il n'existe aucun moyen de le
supprimer compl tement. La t l vision a une fonction de niveau
automatique du volume qui peut lutter contre ce type d'effet. Veuillez vous
assurer que cette fonction est activ e.

IL Y A DU
BRUIT ET DES
PARASITES SUR
L' CRAN

Lorsque la r solution de votre t l viseur est plus lev e que la r solution de
diffusion de la cha ne num rique, le signal est converti (augment ) pour
correspondre la r solution de votre t l viseur. L augmentation p

eut

provoquer ce type d'effet.

CONSEILS
POUR LES
UTILISATEURS
DE LA HAUTE
D FINITION

La TV est une plateforme id ale pour la visualisation du contenu Haute
D finition. La me

illeure qualit d'image peut tre obtenue par la prise
HDMI, YPbPr (Composante), puis VGA. Toutefois, en raison des carts
dans les pratiques de diffusion, il est possible que certaines distorsions de
l'image se produisent.

CONSEILS
POUR LES
UTILISATEURS
DU CONTENU
DE L CRAN
LARGE

Les versions de films sur DVD Letterbox ( cran large) sont le plus souvent
format es pour les t l viseurs 4:3 standards. La t l vision a la possibilit
d'

tendre ce contenu de sorte que tout l' cran soit rempli, au d triment de la
proportion de l'image. Pour utiliser cette fonction, appuyez sur le bouton
aspect de la t l commande et testez les options disponibles.

E NE PEU PAS

TROUVE

R LES
VOLUMES DE
VOLUME ET DE
CHANGEMENT
DES CHAINES

Ces boutons sont repr sent s par les boutons   de la t l commande.
Les changent les cha nes et les  changent le volume

.

LE TELEVISEUR
S ETEINT
AUTOMATIQUE
MENT APRES 5
MINUTES

Le t l viseur dispose d'un mode d' conomie d' nergie qui l

teint

automatiquement s'il n'y a pas de signal fourni pendant plus de 5 minutes.

L IMAGE TV
EST TRES
FAIBLE

V rifiez si vous tes en mode d conomie d' nergie quant au mode d'image.
Continuez appuyer sur le bouton IMAGE de t l co mmande pour faire
d sactiver l conomie d' nergie.

GRANDE BOITE
NOIRE AU
MILIEU D
EL ECRAN

Vous avez activ le sous-titrage et vous utilisez TE TE1 - TE TE4. Changez le
r glage CC1 ou d sactivez le sous-titrage et la bo te dispara tra.



Panneau d'affichage

Point

Illustration

Taille de la zone active / de
l'écran

Diagonale de 29 pouces

Format Écran large 16:9

Distance entre pixels 0,4845 (H) x RVB x 0,4845 (V) um par une triade

Max. de pixels (résolution) Résolution HD (1366 x 768 pixels)

Luminosité 200 nits (typique)

Contraste 1200˖1 (typique) avec augmentation automatique du contraste

Durée de réponse 8 ms (gris à gris)

Angle de vision

Typiquement 178/178 degrés

(Horizontal /Vertical)
Durée de vie du projecteur de
fond

> 30,000 h

AFFICHAGE TV

Dimension

26.38 po x 15.79 po x 2.99 po (sans support)

26.38 po x 17.95 po x 8.11 po (avec support)

Poids

10.45 lb

Entrée d’alimentation 100 CA – 240 V, 60/50 Hz, 3 A (max.)

Fonction

(1) Vidéo

Non-entrelacement 3D
Rétablissement cadre 3:2
Technologie de base pour
réduire le bruit

3D
Format Large, Normal, Cinéma , Zoom

Ga

mma Gamma fixe
Réglage lampe Oui
Mode image
Réglage vidéo Luminosité / Contraste / Couleur / Teinte / Netteté

Spécifications

Dépannage

Spécifications

Standard / Doux / Économie d'énergie / Utilisateur / Dynamique



Mode

audio

C

ontrôle automatique du

volume

Oui

Tonne
Sortie

SPDIF Oui (coaxial)

Haut-parleurs 6 watts par chaîne

(3)

Général

Tuner TV hybride NTSC / ATSC / QAM (Câble Numérique Prêt)
Balay

age automatique des

chaînes

Oui

Minuteur

de mise en veille

Énergie en

mode veille Sous 1 W

Aide synchronisation vidéo 480i / 480p / 720p / 1080i / 1080p

Calendrier ordinateur

1360

*768 à 60 Hz (natIF)
1024*768 à 60
800*600 à 60
640*480 à 60
720x400 à 70

(4)

NTSC/ATSC

NT

SC

Son : Mono / Stéréo / SAP
Chaîne

favorite

puce

antiviolence
Sous-titrage codé
(CC1-CC4, Texte 1-Texte 4)

AT

SC

Chaîne favorite
puce

antiviolence
Format d'entrée vidéo : 1080i, 720p, 480p, 480i

Sous-t

itrage analogique :
(CC1-CC4, Texte 1-Texte 4)
Sous-titrage numérique :
(Service 1-Service 6)

(5) E/S

1 entrée x Syntoniseur TV (NTSC/ATSC),
1 entrée x AV,
1 entrée x YPbPr (audio partagé avec AV)
3 entrées x HDMI / HDCP (en option, HDCP audio partagée avec l’entrée

audio VGA),

1 entrée x VGA,
1 entrée x entrée audio VGA,

1 entrée x sortie SPDIF (audio numérique),
1 entrée x sortie audio gauche/droite
1 entrée x sortie casque,

*L

es spécifications du produit peuvent changer sans préavis ni obligation.
**Les images et mots de ce manuel sont pour référence uniquement et sont sujettes à
modification sans préavis ni obligation.

(2)

Audio

Musi

que / Standard / Cinéma / Utilisateur / Sport

150 Hz / 500 Hz /1 KHz / 5 KHz/ 10 KHz /Balance

Arrêté /

5 minutes/10 minutes/15 minutes/30 minutes/60 minutes/

90 minutes/120 minutes/180 minutes/240 minutes



1 entrée )ecafretni ACR( oidua L/R x

)esires ruop tnemeuqinu( nE x BSU eértne 1

Ce dispositif est conforme la partie 15 de la r glementation FCC.
Le fonctionnement est soumis aux conditions suivantes :
Cet appareil ne doit pas g n rer d'interf rences nuisibles
Cet appareil accepte toute interf rence re ue, y compris les interf rences qui peuvent perturber
son fonctionnemen.

Veuillez noter : Ce mat riel a t mis l'essai et respecte les limites concernant les quipements
num riques de classe B, conform ment la partie 15 de la r glementation FCC. Ces limites
sont con ues pour offrir une protection raisonnable contre le brouillage nuisible dans une
r sidence. Cet appareil g n re, utilise et peut mettre des signaux radio lectriques. En outre,
s il n est pas install et utilis conform ment aux instructions, il peut provoquer des
interf rences g nantes pour les communications radio. Toutefois il n'existe aucune garantie que
ces interf rences n'interviendront pas dans une installation particuli re. Si cet quipement
provoque effectivement des interf rences pr judiciables la r ception radiophonique ou
t l visuelle, ce que l'on peut v rifier en teignant et en rallumant l'appareil, l'utilisateur est
invit essayer de les corriger en suivant l'une des proc dures ci-dessous :

• R orienter ou d placer l'antenne de r ception.

• Augmenter la distance entre l' quipement et le r cepteur.

• Connecter l' quipement dans une prise d'un circuit d'alimentation diff rent de

celui auquel le r cepteur est connect .

ATTENTION : Pour respecter limites d’un appareil informatique FCC de classe B,
utilisez toujours le câble de signal et le cordon d'alimentation fournis avec cet appareil.

La Commission des communications f d rales avertit que les changements ou modifications
apport es l'unit n' tant pas express ment approuv s par la partie responsable de la
conformit pourrait annuler l'autorit de l'utilisateur de faire fonctionner l' quipement.

Déclaration de conformité FCC

Dépannage

Déclaration de conformité FCC


