Prorab 6505 User Manual [ru]

1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3
3
3
3

2. Общие правила безопасности

2.1. Дополнительные меры по безопасной эксплуатации
электрического краскораспылителя

4
6

3. Устройство и составные части

7

4. Эксплуатация

4.1. Подготовка к работе

4.2. Подготовка краски

4.3. Работа

4.4. Советы по покраске

7
7
7
8
9

5. Техническое обслуживание

5.1. Разборка краскораспылителя, замена сопла

5.2. Чистка краскопульта

5.3. Правила транспортировки и хранения

10
11
11
11

6. Поиск и устранение неисправностей

11

7. Гарантийные условия

12

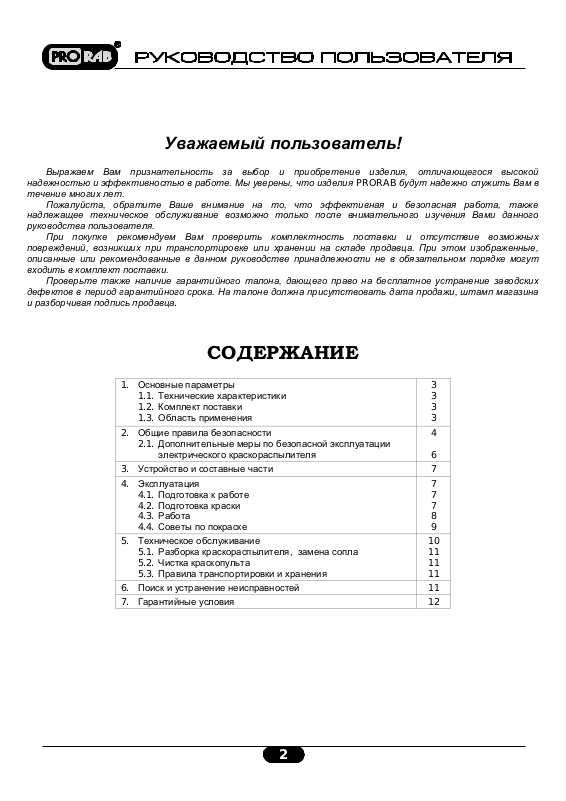

Уважаемый пользователь!

Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой
надежностью и эффективностью в работе. Мы уверены, что изделия PRORAB будут надежно служить Вам в
течение многих лет.

Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также
надлежащее техническое обслуживание возможно только после внимательного изучения Вами данного

руководства пользователя.

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных
повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные,
описанные или рекомендованные в данном руководстве принадлежности не в обязательном порядке могут

входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских
дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи, штамп магазина

и разборчивая подпись продавца.

СОДЕРЖАНИЕ

2

6505

Напряжение электросети, В.

220

Частота тока, Гц.

50

Максимальная мощность, Вт.

120

Объем контейнера, л.

0,8

Расход воздуха, л/мин.

300

Уровень звуковой мощности, дБ(А)

87

Максимальная вязкость краски, DIN/сек

35

Диаметр сопла, мм.

0,8

ЭЛЕКТРИЧЕСКИЙ

КРАСКОРАСПЫЛИТЕЛЬ

PRORAB 6505

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное руководство

для ознакомления с электрическим краскораспылителем (далее в тексте могут быть использованы
технические названия – краскораспылитель, изделие, прибор, инструмент), его правильным использованием
и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

предварительного уведомления.

1.2. Комплект поставки

1. Краскораспылитель электрический – 1 шт.

2. Руководство пользователя – 1 шт.

3. Упаковка – 1 шт.

4. Измеритель вязкости – 1 шт.

5. Дополнительное сопло – 1 шт.

6. Игла для прочистки сопла – 1шт.

1.3. Область применения

Электрический краскораспылитель (далее в тексте могут быть использованы технические названия –

краскораспылитель, изделие, прибор, инструмент), предназначен для покрытия различных поверхностей
лакокрасочными материалами. Исполнение прибора – переносное, режим работы – повторно­кратковременный, эксплуатация под надзором.

Внимание!

Инструмент не предназначен для профессионального использования!

3

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них

указаниям. Не соблюдение приведенных ниже правил может привести к серьезным травмам,
полученным в результате механического воздействия режущего инструмента, поражения

электрическим током или пожарам.

В целях безопасности дети моложе 18 лет, также люди, не ознакомившиеся с данными

правилами, не должны пользоваться инструментом.

Используйте инструмент только по его прямому назначению, указанному в руководстве пользователя.
Если Вы не имеете навыков в работе с инструментом, настоятельно рекомендуется предварительно

проконсультироваться у специалиста или опытного пользователя.

Инструмент не предназначен для использования лицами (включая детей) с пониженными физическими,

чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не
находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их

безопасность.

Дети должны находиться под контролем для недопущения игры с инструментом.

Рабочее место

Помните! Вы несете ответственность за безопасность на рабочем месте!
Содержите рабочее место в чистоте и порядке. Беспорядок на рабочем месте может стать причиной

получения травмы.

Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных опасностей,

которые могут быть не слышимы из-за шума механизмов инструмента.

Не используйте инструмент в сырых местах, в среде водяных испарений, вблизи мест хранения горючих

жидкостей и газов.
Следите, чтобы поблизости не было неосведомленных о вашей работе людей (особенно детей) и животных.
Работайте только в условиях хорошей видимости, или обеспечьте рабочее место достаточной

освещенностью.
Соблюдайте тишину в общепринятое время для отдыха.

Визуальный контроль

Перед каждым запуском производите проверку состояния основных узлов. Убедитесь, что все элементы

находятся в рабочем состоянии и способны должным образом выполнять требуемые функции. При

повреждении какого - либо узла дальнейшая эксплуатация инструмента недопустима!
При обнаружении повреждений обращайтесь сервисный центр.

Внимание!

Запрещается использовать суррогатную блокировку, например, привязав пусковую клавишу (кнопку)

изоляционной лентой!
Поверхность рукоятки управления инструмента должна быть чистой, сухой и не жирной.

Электробезопасность

Внимание!

Запрещается пользоваться инструментом, если его устройства управления,

защитные и блокировочные устройства повреждены, изношены или удалены!

Во время перерыва в работе и после ее прекращения, перед обслуживанием, ремонтом

и хранением инструмента вынимайте вилку сетевого шнура из штепсельной розетки!

Рекомендуется подключать инструмент через автомат защитного отключения (FI выключатель,

аварийный прерыватель цепи). При необходимости проконсультируйтесь у специалиста­электрика.

Следите за напряжением электрической сети. Параметры электросети должны

соответствовать инструменту.

4

Внимание!

Напряжение электрической сети ниже 220 В может стать причиной выхода из строя

инструмента!

Регулярно обследуйте сетевой шнур на наличие повреждений и износа. Инструмент может использоваться

только при безупречном состоянии сетевого шнура. Сетевой шнур может быть заменен только в сервисном

центре.

Внимание!

При повреждении или разрыве сетевого шнура немедленно выньте его

вилку из штепсельной розетки!

Не используйте сетевой шнур для вытягивания его вилки из штепсельной розетки. Не наступайте на сетевой

шнур. Удаляйте сетевой шнур от зоны действия режущего инструмента. Защищайте сетевой шнур от

воздействия высокой температуры, нефтепродуктов и острых кромок.
Штепсельная розетка электросети должна полностью соответствовать вилке сетевого шнура инструмента.

Настоятельно рекомендуется не использовать различные адаптеры (переходники), а установить

необходимую штепсельную розетку.
Используйте только стандартные удлинители промышленного изготовления. Поперечное сечение

удлинительных кабелей не должно быть меньше, чем у сетевого шнура инструмента. При длине до 20 м

используйте удлинитель с минимальным сечением 1,5 мм

используйте удлинитель сечением 2,5 мм

2

.

2

и более, при использовании от 20 до 50 м

При использовании удлинительного кабеля, намотанного на барабан, вытягивайте кабель на всю длину. При

необходимости проконсультируйтесь у специалиста-электрика.

Двойная изоляция

Инструмент имеет двойную изоляцию. Это означает, что все внешние металлические части

электрически изолированы от токоведущих частей. Это выполнено за счет размещения

дополнительной изоляции между электрическими и механическими частями.

Внимание! Двойная изоляция не заменяет обычных мер предосторожности, необходимых при

работе с этим инструментом. Эта изоляционная система служит дополнительной
защитой от травм, возникающих в результате возможного повреждения

электрической изоляции внутри инструмента.

Меры безопасности при эксплуатации

Следите, чтобы при включении инструмента в нем (на нем) не оставались настроечные и закрепляющие

инструменты, ключи и т.д.

Внимание!

Во время работы выбирайте удобное, устойчивое, постоянно контролируемое Вами положение.
Оберегайте части вашего тела, в первую очередь пальцы, от возможных контактов с движущимися частями

инструмента.
Не перегружайте инструмент, он работает надежно и безопасно только при соблюдении параметров,

указанных в его технических характеристиках. Работайте с перерывами, чтобы не допустить перегрева.

Внимание!

Работайте собранно и ответственно! Не используйте инструмент, если Вы устали,

так же если находитесь под влиянием алкоголя или понижающих реакцию

лекарственных и других средств!

Режим работы прибора – повторно-кратковременный, т.е. на каждые 20-25 минут

работы необходимо делать паузу для охлаждения инструмента в течении 5-10 минут.

Не перегружайте электродвигатель инструмента. Время работы не более 20 часов в

неделю.

5
