1. Основные параметры
1.1. Технические характеристики
1.2. Комплект поставки
1.3. Область применения
3
3
3
4
2. Общие правила безопасности
4
3. Устройство и составные части
7
4. Ввод в эксплуатацию
4.1. Распаковка
4.2. Заправка топлива
4.3. Проверка уровня масла
4.4. Заземление
9
9
9
10
10
5. Эксплуатация
5.1. Расчет нагрузки
5.2. Запуск двигателя генератора
5.3. Использование генератора
5.4. Выключение генератора
5.5. Работа генератора в зимний период
11
11
12
13
14
14
6. Периодическое обслуживание
6.1. Таблица периодичности обслуживания
6.2. Замена масла в двигателе
6.3. Очистка воздушного фильтра
6.4. Очистка фильтра топливного крана
6.5. Обслуживание свечи зажигания
6.6. Смазка цилиндра
6.7. Правила очистки, транспортировки и хранения
15
15
15
16
16
17
17
17
7. Поиск и устранение неисправностей
18
8. Гарантийные условия
18
Уважаемый пользователь!
Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой надежностью
и эффективностью в работе. Мы уверены, что наше изделие будет надежно служить Вам в течение многих
лет.
Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также надлежащее
техническое обслуживание возможно только после внимательного изучения Вами данного руководства
пользователя.
При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных повреждений,
возникших при транспортировке или хранении на складе продавца. При этом изображенные, описанные или
рекомендованные в данном руководстве принадлежности не в обязательном порядке могут входить в
комплект поставки.
Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских
дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи, штамп магазина и
разборчивая подпись продавца.
СОДЕРЖАНИЕ
2
Page 2
Модель
PRORAB 4500 EB
PRORAB 5500 EB
PRORAB 6600 EB
Генератор
Тип
Двух полюсной, однофазный
Переменное напряжение, В.
220
Частота, Гц.
50
Максимальная мощность, кВт.
4,5
5,5
6,6
Номинальная мощность, кВт.
4,0
5,0
6,0
Сила переменного тока, А.
18
22,7
27
Коэффициент мощности
1
Постоянное напряжение, В.
12
Сила постоянного тока, А.
8,3
Двигатель
Тип
Бензиновый, одноцилиндровый, 4-х тактный, воздушное
охлаждение
Максимальная мощность , л.с.
11
13
15
Рабочий объем, см
3
389
389
407
Топливо, тип.
Бензин АИ-92
Объем топливного бака, л.
25
Средний расход топлива, л/час
2,7
2,7
2,9
Моторное масло, тип
SAE 10W-30
Объем масла, л
1,1
Стартер, тип.
Ручной, Электрический
Общие
Макс. рабочий цикл в сутки, ч.
7
Класс защиты
IP23
Уровень шума, дБ.
72
73
76
Габариты упаковки, мм
730×535×550
Вес, кг
80
82
84
Температурный режим, ° С
- 10° + 40°
БЕНЗИНОВЫЙ ГЕНЕРАТОР
PRORAB 4500 EB/ 5500 EB/ 6600 EB
Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное руководство
для ознакомления с бензиновым генератором (далее в тексте могут быть использованы технические названия
– генератор, прибор, изделие, инструмент), его правильным использованием и требованиями безопасности.
Храните данное руководство в надежном месте.
1. ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Технические характеристики
Технические характеристики и комплект поставки могут быть изменены производителем без
предварительного уведомления.
1.2. Комплект поставки
1. Генератор бензиновый – 1 шт.
2. Руководство по эксплуатации – 1 шт.
3. Ключ зажигания – 2 шт.
4. Аккумуляторная батарея – 1 шт.
5. Колесо – 2 шт.
6. Ручки транспортировочные – 2 шт.
7. Комплект крепежа (винт/ гайка/ шайба) – 1 шт.
8. Комплект регулировочных инструментов (ключ свечной/ гаечный/ отвертка) – 1 шт.
9. Вилка (переменный ток) – 2 шт.
10. Шнур зарядный (постоянный ток) – 1 шт.
3
Page 3
1.3. Область применения
Бензиновый генератор (далее в тексте могут быть использованы технические названия – генератор, прибор,
изделие, инструмент) предназначен для автономного энергоснабжения различных электрических потребителей.
Рабочее место – установка на ровной и прочной поверхности, на открытом пространстве или в хорошо
проветриваемом месте (рабочие и вспомогательные помещения).
Режим работы - повторно-кратковременный, эксплуатация под надзором оператора.
Генератор предназначен для питания однофазных потребителей исключительно в бытовых нуждах.
Внимание! В связи с постоянным техническим совершенствованием конструкции генератора, возможны
некоторые отличия, между приобретенным Вами изделием и сведениями, приведенными в руководстве
пользователя, не влияющие на его основные технические параметры и правила эксплуатации.
Внимание! Генератор не предназначен для профессионального использования!
2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них
указаниям. Не соблюдение приведенных ниже правил может привести к серьезным
травмам.
В целях безопасности дети моложе 18 лет, также люди, не ознакомившиеся с данными
правилами, не должны пользоваться инструментом.
Используйте генератор только по его прямому назначению, указанному в руководстве
пользователя.
Если Вы не имеете навыков в работе с генератором, настоятельно рекомендуется предварительно
проконсультироваться у специалиста или опытного пользователя.
Генератор не предназначен для использования лицами (включая детей) с пониженными физическими,
чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не
находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их
безопасность.
Дети должны находиться под контролем для недопущения игры с изделием.
Рабочее место
Помните! Вы несете ответственность за безопасность на рабочем месте!
Содержите рабочее место в чистоте и порядке. Беспорядок на рабочем месте может стать причиной получения
травмы.
Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных опасностей,
которые могут быть не слышимы из-за шума механизмов.
Не используйте генератор в сырых местах, в среде водяных испарений, вблизи мест хранения горючих
жидкостей и газов.
Следите, чтобы поблизости не было людей неосведомленных о вашей работе (особенно детей) и животных.
Работайте только в условиях хорошей видимости, или обеспечьте рабочее место достаточной освещенностью.
Соблюдайте тишину в общепринятое время для отдыха.
Необходимо обеспечить место эксплуатации генератора средствами пожаротушения (огнетушитель, ящик с
сухим песком, и т.д.) по установленным техническим нормам.
Во избежание течи горюче-смазочных материалов, генератор необходимо устанавливать на ровную и твердую
поверхность. Уклон поверхности, на которую устанавливается генератор, не должен быть более 10°.
Визуальный контроль
Каждый раз перед использованием генератора производите его наружный осмотр на предмет отсутствия
повреждений, отсутствия утечек топлива и масла, надежности крепления узлов и деталей. Неисправный
генератор использоваться не должен!
Внимание!
Запрещается использовать суррогатную блокировку, например, привязав пусковую клавишу (кнопку)
изоляционной лентой!
Запрещается пользоваться генератором, если его устройства управления, защитные
и блокировочные устройства повреждены, изношены или удалены!
4
Page 4
Техника безопасности
Внимание!
Эксплуатация генератора должна осуществляться в соответствии с требованиями ГОСТ Р 53175-2008
«Установки электрогенераторные с бензиновыми двигателями внутреннего сгорания». Подключение
генератора к электропотребителям должно соответствовать, и осуществляться в соответствии с требованиями
«Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при
эксплуатации электроустановок потребителей». При эксплуатации генератора должны соблюдаться
требования «Правил пожарной безопасности в Российской Федерации».
Никогда не используйте генератор в закрытом помещении, это может вызвать потерю сознания и даже смерть.
Используйте генератор только в хорошо проветриваемом месте!
Не запускайте генератор в плохо вентилируемых помещениях (склады, гаражи, подвалы, крытые автостоянки,
жилые помещения). Даже при использовании шланга для отвода выхлопных газов, ядовитые газы, выходящие
из двигателя, могут попадать в окружающее пространство, поэтому необходимо следить за обеспечением
достаточной вентиляции. Работа генератора в закрытых помещениях возможна только при условии
соблюдения всех существующих узаконенных положений по безопасности.
Внимание!
Всегда выключайте двигатель, перед заправкой топливом.
Не храните генератор с заправленным топливным баком внутри помещений, с потенциальными источниками
тепла или огня.
Никогда не заправляйте топливо около открытого огня.
Не курите во время заправки топливного бака.
Старайтесь при заправке не пролить топливо на двигатель или глушитель.
При попадании топлива в глаза или рот, промойте место большим количеством воды и немедленно обратитесь
к врачу. При попадании топлива на кожу или одежду, промойте места попадания водой с мылом и смените
одежду.
При перевозке генератор должен находиться в горизонтальном положении и с опустошенным топливным баком.
При сильном наклоне топливо может вытечь из карбюратора или топливного бака.
Внимание!
Внимание! Остерегайтесь поражения электрическим током!
Помните – выхлопные газы ядовиты!
Топливо огнеопасно и ядовито!
Двигатель и глушитель могут быть горячими!
Установите генератор в место, где пешеходы или дети не смогут коснуться генератора.
Не размещайте огнеопасные материалы около глушителя во время работы генератора.
Установите генератор на расстоянии не менее 1м от зданий или другого оборудования, для
избегания перегрева двигателя.
Не накрывайте двигатель тканью (пылезащитным чехлом) во время работы.
Никогда не используйте генератор в снег или дождь.
Во избежание поражения электрическим током не касайтесь генератора влажными руками.
Убедитесь, что генератор надежно заземлён.
Используйте провод для заземления достаточной мощности.
Внимание!
Внимание!
Несмотря на то, что среднее значение шумов генератора не представляет угрозы для здоровья людей, в
случае длительного пребывания в непосредственной близости с генератором рекомендуется пользоваться
средствами защиты органов слуха (наушники, беруши и т.п).
Не изменяйте конструкцию генератора!
Для предотвращения преждевременного выхода из строя не проводите изменения в
конструкции генератора. Никогда не изменяйте заводские настройки регулятора оборотов
двигателя генератора. Работа двигателя при увеличенных оборотах, по отношению к
нормативным заводским настройкам, может привести к увеличению напряжения и выходу из
строя генераторной обмотки или возникновению опасной ситуации, которая не будет
рассматриваться как гарантийный случай.
Обеспечивайте защиту органов слуха!
5
Page 5
Длина кабеля, м.
7,5
15
25
30
45
60
Напряжение
питания, В.
Потребляемый
ток, А.
Номинальный ток кабеля, А
220
0 - 2,0
6
6 6 6 6 6
2,1 - 3,4
6
6 6 6 6 6
3,5 - 5,0
6
6 6 6
10
15
Меры безопасности при эксплуатации
Во время работы не носите свободную одежду, украшения и т.д., укройте длинные волосы, поскольку все это
может быть захвачено движущимися частями генератора. Надевайте крепкую нескользящую обувь, прочные
брюки, защитные перчатки, защитные очки (обычные очки не являются защитными) или защитную маску,
респиратор (если при работе образуется пыль), защитные наушники (при повышенном уровне шума), защитный
шлем (в случае соответствующей опасности).
Избегайте непреднамеренного пуска.
Внимание!
Во время работы выбирайте удобное, устойчивое, постоянно контролируемое Вами положение.
Оберегайте части вашего тела, в первую очередь пальцы, от возможных контактов с движущимися частями
генератора.
Работайте собранно и ответственно! Не используйте генератор, если Вы устали, а
так же если находитесь под влиянием алкоголя или понижающих реакцию лекарственных
средств!
Категорически запрещается:
Эксплуатировать генератор в закрытых помещениях и замкнутых пространствах.
Использовать генератор во влажной среде или вблизи водных источников.
Располагать генератор рядом с легковоспламеняющимися материалами, ставить его на сухую траву или
листву и другие горючие материалы.
Использовать какие-либо виды топлива, отличные от рекомендованной марки бензина.
Доливать топливо в бак при работающем или еще не остывшем двигателе.
Заливать в картер двигателя любые жидкости, отличные от рекомендуемых в данном руководстве.
Запускать двигатель генератора с незакрытым маслозаливным отверстием.
Подключать генератор параллельно или последовательно с другим генератором, или к централизованной
электрической сети.
Эксплуатировать генератор под дождем, снегом или в условиях сильного тумана.
Мыть генератор мощной струей воды. Пользоваться обильно смоченной тряпкой для протирки его
поверхностей.
Прикасаться к работающему генератору мокрыми руками.
Оставлять работающий генератор без присмотра, особенно в зоне досягаемости детей, домашних животных и
посторонних лиц.
Прикасаться к деталям выхлопной системы, глушителю и двигателю во время работы генератора и в течение
30 минут после его выключения.
Одновременно использовать подключение потребителей переменного тока (220 В) и заряжать аккумулятор от
цепи постоянного тока (12 В).
Эксплуатировать генератор при снятых защитных кожухах и панели управления.
Эксплуатировать генератор при появлении утечки топлива.
Эксплуатировать генератор при появлении дыма и характерного запаха горелых электрических кабелей.
Внимание! При подключении потребителей используйте только подходящий по сечению провод
питания!
Подключение отдельных потребителей должно осуществляться исключительно через штепсельные розетки,
установленные на генераторе. Если используются удлинитель, убедитесь, что кабель полностью размотан, а
сечение кабеля соответствует подключаемой нагрузке.
Следите за состоянием удлинительного кабеля, при необходимости замените его.
Если удлинительные провода подключаются более чем к одной штепсельной розетке, то их допустимая длина
проводов уменьшается вдвое.
Плохо подобранный удлинитель может привести к перепадам напряжения, перегреву кабеля и нестабильной
работе потребителя. Выбирайте удлинитель согласно нижеприведенной таблице.
6
Page 6
5,1 - 7,0
10
10
10
10
15
15
7,1 - 12,0
15
15
15
15
20
20
12,1 - 20,0
20
20
20
20
25
-
Номинальный ток кабеля, А.
Сечение кабеля, мм.
6
0,75
10
1,0
15
1,5
20
2,5
25
4,0
Рис. 1
Меры безопасности при обслуживании, ремонте, хранении
При обслуживании генератора используйте только рекомендованные вспомогательные материалы.
Ремонт генератора производите только в сервисном центре.
Храните генератор в чистом, сухом и недоступном для детей месте.
3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ
1. Топливный бак.
2. Крышка топливного бака
3. Прерыватель цепи переменного тока.
4. Розетка переменного тока
5. Рукоятка транспортировочная
6. Вольтметр
7. Разъем заземления
8. Разъем постоянного тока
9. Аккумуляторная батарея
10. Маслоналивная горловина и щуп
11. Колесо
12. Выключатель зажигания
13. Рукоятка ручного старта
14. Рама
15. Крышка воздушного фильтра
16. Топливный кран
17. Глушитель
18. Карбюратор
19. Рычаг воздушной заслонки
7
Page 7
Внимание! Внешний вид изделия может незначительно отличаться от приведенного на рисунке. Это вызвано
дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой право вносить
изменения в конструкцию инструмента без предварительного уведомления пользователя, с целью повышения
его потребительских качеств.
Принцип действия генератора
Принцип действия генератора основан на использовании физических законов преобразования энергии: энергия
топлива, сгоревшего в двигателе внутреннего сгорания, преобразуется в механическую энергию -
вращательное движение коленчатого вала. Крутящий момент от коленчатого вала двигателя, через
соединительную муфту, передается на электрическую машину переменного тока (электрический генератор).
Электрический генератор с инверторным блоком преобразует механическую энергию в электрическую,
используемую электропотребителями.
Общий вид генератора приведен на рисунке 1.
Основным узлом генератора является генераторный блок. Генераторный блок состоит из четырехтактного
двигателя внутреннего сгорания и электрического генератора (ротора и статора) с блоком автоматической
регулировки напряжения.
Оптимальное смесеобразование горючей смеси (топлива и воздуха) обеспечивает система питания
карбюраторного бензинового двигателя. Возможность пуска бензинового двигателя в холодную погоду
обеспечивает устройство регулирования положения воздушной заслонки карбюратора.
Запуск бензинового двигателя осуществляется ручным стартером, при помощи рукоятки (13)(См. Рис.1), или
же электрическим стартером, при помощи ключа зажигания.
В процессе пуска и работы двигателя, высокое напряжение от блока зажигания через наконечник с
высоковольтным проводом подается на свечу зажигания головки цилиндра двигателя.
Заправка топливного бака (1) осуществляется через заправочную горловину, закрытую крышкой (2).
Топливо из топливного бака (1) через топливный кран (16) и топливную систему, поступает в карбюратор.
С помощью воздушного фильтра производится очистка воздуха, поступающего в карбюратор двигателя. Для
проведения технического обслуживания воздушного фильтра, он снабжен съемной крышкой (15). Через крышку
открывается доступ к фильтрующему элементу.
Розетки (4) предназначены для подключения потребителей однофазного переменного тока, напряжением 220 В.
Вольтметр (6) предназначен для измерения величины выходного напряжения работающего генератора.
Розетка (8) предназначена для подключения потребителей постоянного тока, напряжением 12 В.
Охлаждение двигателя и электрического генератора осуществляется встроенным вентилятором.
В генераторе частота выходного напряжения не зависит от частоты вращения двигателя. Установленный в
электрической цепи автоматический блок стабилизации напряжения (блок АВР) поддерживает уровень
выходного напряжения. Допустимое отклонение напряжения (по ГОСТ 13109-97) составляет до 10%.
При электрической нагрузке ниже номинальной величины или при ее отключении для уменьшения расхода
топлива, регулирование частоты вращения двигателя выполняется автоматически с помощью электронного
регулятора.
Системы защиты генератора
Автоматический контроль уровня масла. Двигатель генератора оснащен автоматической системой
защиты от низкого уровня масла в картере двигателя. Внутри картера установлен поплавковый датчик,
срабатывающий при падении уровня масла в картере ниже допустимого минимального предела.
При падении уровня масла ниже допустимого значения, двигатель автоматически остановится. Запустить
двигатель снова Вы сможете только после долива масла.
Внимание! Наличие датчика уровня масла не дает 100% гарантии от выхода из строя по причине
запуска без масла. Датчик уровня масла выполняет индикационно - защитную функцию.
Регулярный контроль уровня масла – ответственность лица, осуществляющего
эксплуатацию генераторной установки.
После срабатывания датчика незамедлительно должны последовать действия по устранению неисправности
(долив масла до максимального уровня).
В случае выхода генератора из строя по причине отсутствия смазочного масла или попыток запуска двигателя
без/ с низким уровнем масла, покупателю может быть отказано в гарантийном обслуживании.
Система защиты от перегрузки цепи переменного тока. В электрическую цепь подачи переменного тока
установлен автоматический предохранитель, имеющий переключатель на панели управления.
При длительном превышении нагрузки на генератор, предохранитель размыкает цепь, отключая потребителя.
Автоматический регулятор оборотов двигателя переведет его в холостой режим работы, и ток в розетках
переменного тока исчезнет. Однако, при резкой пиковой нагрузке, двигатель может резко превысить свое
максимальное число оборотов, что может привести к его выходу из строя.
8
Page 8
Рис. 2
Перед повторным включением рекомендуется выждать несколько минут.
Система защиты от перегрузки цепи постоянного тока. В электрическую цепь подачи постоянного тока
12В установлен автоматический предохранитель, имеющий переключатель на панели управления.
При попытке заряда аккумуляторных батарей емкостью более 80 А*ч, или другой чрезмерной нагрузке на цепь
постоянного тока, возможно срабатывание предохранителя. Ток в розетке постоянного тока пропадет.
Перед повторным включением рекомендуется выждать несколько минут.
Внимание! Наличие предохранителей в цепи питания генератора не дает 100% гарантии от
выхода генераторной установки из строя по причине перегрузки. Недопущение
перегрузки – ответственность лица, осуществляющего эксплуатацию генераторной
установки.
Перед подключением электрического потребителя к генератору, обязательно рассчитайте его пусковую и
номинальную мощность потребления!
4. ВВОД В ЭКСПЛУАТАЦИЮ
Внимание! В новом генераторе не заправлен топливом бак и отсутствует масло в
картере двигателя! Запрещается включать двигатель, не
заправленный маслом. Это приведет к его выходу из строя!
4.1. Распаковка
Откройте коробку. Извлеките все комплектующие детали и узлы.
Проверьте комплектность и целостность генератора.
Осмотрите генератор на отсутствие вмятин и подобных дефектов, которые могут возникнуть при
транспортировке. Проверьте надежность крепления наружных узлов и деталей (глушитель, панель управления),
подтяните винты в случае необходимости.
4.2. Заправка топлива
Окрутите крышку топливного бака (2)(См. Рис.1). Проверьте уровень топлива.
При заправке убедитесь в наличии фильтра (сеточки) в горловине топливного бака. (См. Рис.2).
Используйте качественное и проверенное топливо – бензин АИ-92.
Помните – качество топлива, один из главных факторов легкого запуска и устойчивой работы
двигателя!
В зимних условиях эксплуатации желательно чаще производить дозаправку бака, держать его по возможности
всегда полным. Это позволяет избежать излишнего содержания воды в топливе, конденсирующейся на стенках
полупустого бака и стекающей в топливо.
Внимание!
Закройте топливный кран (16)(См. Рис.1) перед дозаправкой топлива.
Залейте топливо до отметки максимального уровня на сетчатом фильтре
горловины.
Не допускайте попадания в топливо пыли, грязи, воды и других
посторонних предметов.
Старайтесь при заправке не пролить топливо на корпус. Обязательно
удаляйте пятна топлива с корпуса генератора, перед его включением.
При попадании топлива в глаза или рот, промойте место большим
количеством воды и немедленно обратитесь к врачу. При попадании
топлива на кожу или одежду, промойте места попадания водой с мылом и
смените одежду.
Не подносите к генератору открытый огонь, не курите во время заправки.
Удостоверьтесь в отсутствии протечки топлива. В случае протечки –
категорически запрещается пользоваться генератором! Обратитесь в
сервисный центр для устранения неисправностей!
Обозначения уровня топлива: “F” - полный, “E” - пустой.
Вместимость топливного бака: 25 литров.
Не производите заправку при работающем и горячем двигателе!
9
Page 9
Рис. 3
4.3. Проверка уровня масла
Внимание!
Отверните масляную пробку (10)(См. Рис.1), достаньте щуп.
Протрите щуп тканью и вставьте обратно в отверстие
незавинчивая. Снова выньте щуп – и на нем останется метка
уровня масла (См. Рис.3).
Если уровень масла меньше нижней линии (L) на щупе, долейте
масло до верхней линии (Н).
При проверке уровня масла или его замене, генератор должен стоять ровно на
горизонтальной поверхности. Двигатель должен быть остановлен. Поддерживайте
уровень масла у максимальной отметки («Н») на масляном щупе.
Объем масла:
Модели: PRORAB 4500ЕВ, PRORAB 5500ЕВ, PRORAB 6600ЕВ –
1,1 литра.
Внимание!
Внимание! Рекомендуется использовать специальное минеральное масло PRORAB 0410 для 4-
Состав присадок масла PRORAB 0410 для 4-тактных двигателей обеспечивает защиту против образования
отложений на поршне и в картере двигателя, заклинивания двигателя. Обладает высокой термоокислительной
стабильностью, предохраняет детали двигателя от износа при экстремальных нагрузках и высоких
температурах.
Внимание!
К безусловным признакам неверного применения масел относятся: сильный нагар или
разрушение/заклинивание поршневого кольца, и/или наличие царапин и потертостей на внутренней
поверхностей цилиндра и поверхности поршня, разрушение и/или оплавление опорных подшипников шатуна и
поршневого пальца.
Рекомендованный класс масла: SAE 10W-30.
тактных двигателей SAE 10W-30.
Изготовитель не несет ответственность за надежность работы инструмента, при
использовании других, не рекомендованных марок и типов масел, неверного их
применения.
4.4. Заземление
Внимание!
Соедините разъем заземления (7)(См. Рис.1) на панели управления с заземлителем. Для соединения
используется провод, сечением не менее 1,5 мм
Для устройства заземления на открытой местности необходимо использовать один из следующих
заземлителей:
o металлический стержень диаметром не менее 1,5 см; длиной не менее 100 см.
o металлическую трубу диаметром не менее 5 см; длиной не менее 100 см.
o лист оцинкованного железа размером не менее 100x50 см.
Заземлитель должен быть погружен в землю. На заземлителях должны быть оборудованы зажимы или другие
устройства, обеспечивающие надежное контактное соединение провода заземления с заземлителем.
Противоположный конец провода соединяется с клеммой заземления генератора (7)(См. Рис.1).
Сопротивление контура заземления должно быть не более 4 Ом, причем контур заземления должен
располагаться в непосредственной близости от генератора.
Внимание!
Генератор должен быть обязательно заземлён. Всегда заземляйте раму генератора для
предотвращения накопления электростатического заряда и защиты от пробоя
изоляции на корпус.
2
.
КАТЕГОРИЧЕСКИ запрещается использовать в качестве заземлителей трубопроводы
горючих и взрывчатых газов и жидкостей! Во всех случаях работа по заземлению
должна проводиться специалистом-электриком.
10
Page 10
Наименование
параметра
Переменный однофазный ток
Постоянный ток
Электрические
лампы
Электроинстру-
менты
Электродви-
гатели
Аккумуляторные
батареи
Коэффициент мощности соs φ
1
0,8 - 0,9
0,4 – 0,7
Напряжение
электропитания
12 В
Суммарная максимальная
мощность потребителей, Вт
0 - 2400
0 - 1900
0 - 1000
Потребитель
Вид
потребителя
Мощность
пусковая
(пиковая)
Мощность
номинальная
(рабочая)
Лампы накаливания
Ом. 75
Лазерный принтер
Инд.
950
350
Утюг
Ом.
1200
Заточной станок
Инд.
2400
1200
Циркулярная пила
Инд.
2300
1400
Кофеварка
Ом.
1500
Компьютер (17" монитор)
Ом. 800
Морозильная камера
Инд.
1000
700
DVD/CD-плейер
Ом. 100
Водонагреватель
Ом.
4000
5. ЭКСПЛУАТАЦИЯ
5.1. Расчет нагрузки
Приобретенный Вами однофазный генератор вырабатывает переменный ток напряжением 220 В, частотой 50
Гц. К генератору можно подключать только однофазные потребители.
Для нормальной работы генератора рекомендуется, чтобы его мощность была выше на 20% по сравнению с
суммарной электрической мощностью всех потребителей. Чтобы определить, какую номинальную и
максимальную мощность должен иметь ваш генератор, необходимо определить суммарную мощность
потребителей электрической энергии, которые будут или могут эксплуатироваться одновременно.
Так же помните, что оптимальный режим эксплуатации генератора предусматривает нагрузку в пределах от 25%
до 85% от номинальной (рабочей) мощности.
Во время периода «обкатки» (первые 20 часов использования), избегайте нагрузок, превышающих 70%
рабочей мощности.
Потребители, по типу нагрузки, подразделяются на активные (омические) и индуктивные (реактивные).
Омические (активные) потребители - потребители, которые не требуют пусковых токов, то есть в момент
включения не потребляют токов, превышающих значений их нормального режима работы. К активным
нагрузкам относятся потребители, у которых практически вся потребляемая энергия преобразуется в тепло
(лампы накаливания, утюги, обогреватели, электроплиты и т.п.). Для расчета суммарной мощности таких
потребителей достаточно сложить мощности, которые указаны в их паспортных технических характеристиках.
Индуктивные (реактивные) потребители – потребители, которые кратковременно в момент включения
потребляют мощность, многократно превышающую указанную в технической документации. К индуктивным
нагрузкам относятся потребители, имеющие электродвигатель, где энергия дополнительно расходуется на
создание электромагнитного поля. В эту группу входят насосы, станки, электроинструмент, стиральные
машины. Мерой реактивности нагрузки является значение коэффициента мощности (соs φ).
Очень важно помнить о высоких пусковых токах электродвигателей, которые в момент включения в 2–5 раз
превышают значения, указанные в технической документации. Лидером среди изделий с индуктивной
нагрузкой является погружной насос, у которого в момент запуска потребление энергии увеличивается в 7–9
раз, поэтому перед запуском подобных устройств необходимо обесточить всех остальных потребителей.
Настоящая таблица даст Вам представление о том, какая электростанция будет правильным выбором для
Ваших потребностей и Ваших потребителей. Она служит ориентиром и не претендует на полноту. Так как
применяемая мощность различных электроприборов зависит от множества факторов, по данной таблице не
могут быть предъявлены никакие правовые претензии.
11
Page 11
Фен бытовой
Ом.
1250
Плита
Ом.
2100
Микроволновая печь
Ом.
1000
Торцовочная пила
Инд.
2400
1650
Холодильник
Инд.
1500
700
Нагреватель
Ом.
1800
Насос погружной
Инд.
3800
800
Настольный вентилятор
Инд.
400
200
Телевизор (26")
Ом. 500
Видеомагнитофон
Ом. 100
Электродрель
Инд.
900
600
Воздушный компрессор
Инд.
1800
1000

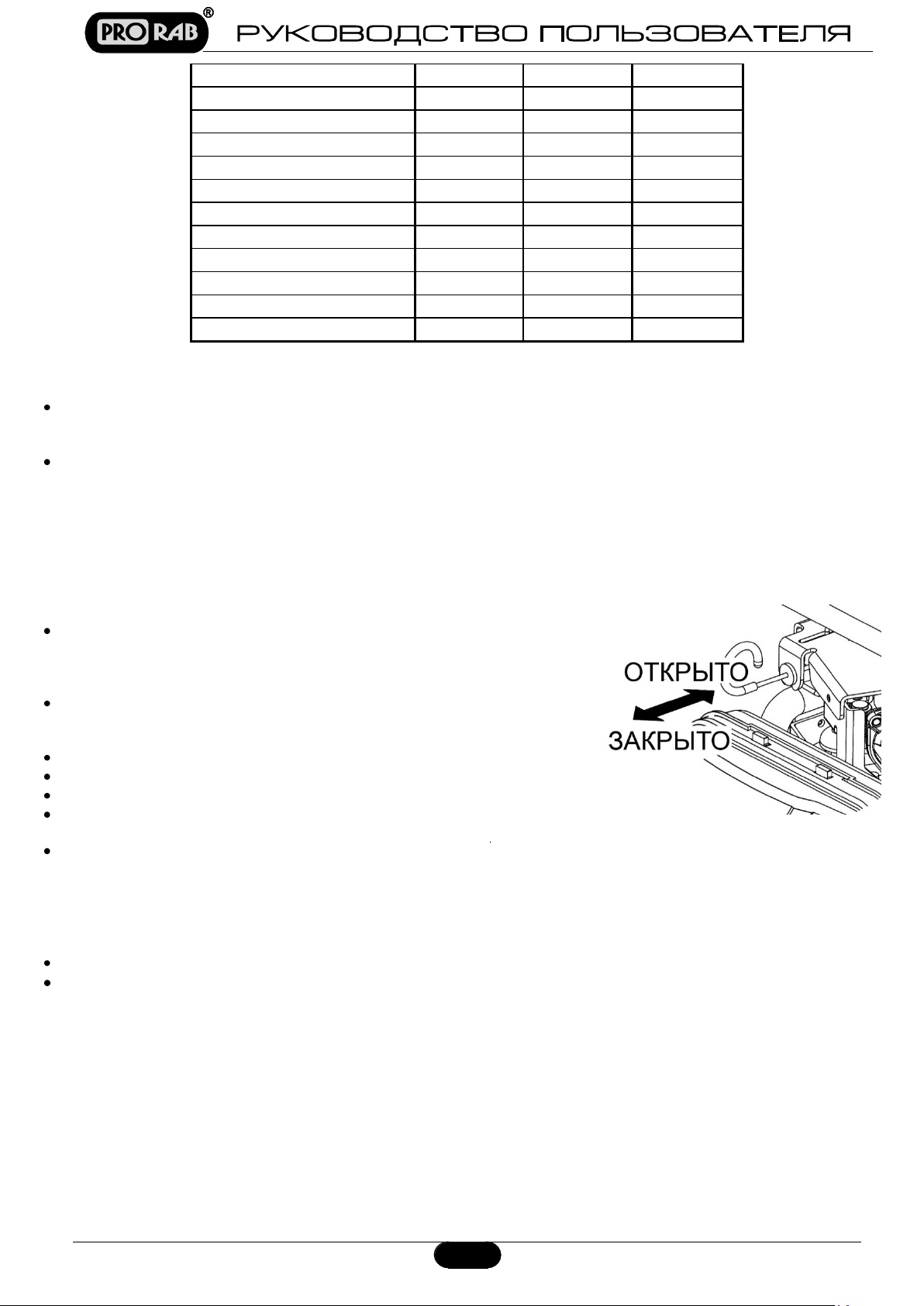

Рис. 4
Пример расчета нагрузки:
Предполагается использовать электролобзик (600 Вт) и лампу накаливания (100 Вт). Для индуктивных
потребителей учитывается соответствующий коэффициент (увеличения пускового тока порядка соs φ: 0,8 - 1;
для омических: 0,4 – 0,7).
В данном случае получается, что требуемая номинальная мощность генератора: 600/0,8 + 100 х 1 = 750 Вт.
Генератор должен обеспечить номинальную мощность не менее 750 Вт.
Пример 2: Предполагается использовать циркулярную пилу (1100 Вт) и электролобзик (600 Вт). Требуемая
мощность генератора будет равна: 1100/0,7 + 600/0,8 = 2321 Вт.
5.2. Запуск двигателя генератора
Перед включением генератора проверьте надежность крепления его
наружных узлов (глушителя, воздушного фильтра и т.п.), т.к. после
транспортировки соединения могут ослабнуть. Подтяните ослабшие
винты при необходимости.
Удостоверьтесь, что прерыватель цепи переменного тока (3) (См.
Рис.1) находится в положении «ВЫКЛ». Все потребители
электрического тока должны быть отключены от генератора!
Заправьте топливный бак бензином, а двигатель маслом.
Откройте топливный кран (16)(См. Рис.1).
Удостоверьтесь в отсутствии протечек.
Переведите выключатель зажигания двигателя (12)(См. Рис.1) в
положение «ВКЛ» (ON).
Установите рычаг управления воздушной заслонкой карбюратора (См. Рис.4), в полностью закрытое положение.
Это ограничит подачу воздуха, и создаст более бензинообогащенную топливную смесь, что облегчит запуск
холодного двигателя.
Электрический запуск
Перед электрическим запуском, нужно выполнить все пункты, описанные выше (См. раздел 5.2).
При использовании электрического стартера - переведите ключ выключателя зажигания (12)(См. Рис.1)
(расположен на панели управления) в положение «ПУСК» (START).
Порядок действий ручного запуска генератора:
5.2.1. Откройте топливный кран (16)(См. Рис.1).
5.2.2. Установите ключ выключателя зажигания двигателя (12)(См. Рис.1) в положение «ВКЛ» (ON).
5.2.3. Возьмите крепко в руки пусковую рукоятку (13)(См. Рис.1). Крепко удерживая ее в руках, плавно
потяните шнур стартера, пока барабан стартера не войдет в зацепление с собачками храпового
механизма.
5.2.4. Только после этого сделайте плавный резкий, но не длинный рывок. При этом шнур вытягивается
примерно на 2/3 своей длины.
5.2.5. Плавно, не отбрасывая рукоятку, опустить руку, позволив шнуру вновь вернуться в барабан.
12
Page 12
5.2.6. Основной причиной трудностей при первом запуске генератора является наличие воздуха в
топливопроводе. По этой причине первые 2 - 3 рывка прокачивают топливо и устраняют воздушную
пробку в топливопроводе.
5.2.7. После первых трех рывков стартера, когда топливо поступит в камеру сгорания, двигатель
заведется.
5.2.8. Повторные операции по запуску двигателя следует производить с интервалом в 30 секунд.
5.2.9. Если двигатель не заводится, можно добавить 20 мл топлива непосредственно под свечу зажигания,
вывернув ее и залив в полость топливо.
Внимание!
Дайте двигателю поработать пару минут на холостых оборотах, чтобы он прогрелся до рабочей температуры.
После запуска двигателя полностью откройте воздушную заслонку карбюратора.
Подсоедините потребителей к выходам переменного тока генератора.
Включите прерыватель цепи переменного (3)(См. Рис.1).
Внимание!
В случае, если двигатель не заводится, необходимо проверить работоспособность свечи зажигания (зазор на
свече зажигания должен быть в пределе 0,7 мм), топливного крана на подачу топлива.
Убедитесь, что в топливопроводе нет воздуха (можно использовать следующий способ: ослабьте соединение
между топливопроводом и карбюратором, выпускайте воздух, пока не потечет топливо).
Не откручивайте и не регулируйте болт ограничения скорости вращения двигателя или болт ограничения
впрыска топлива (они уже отрегулированы на заводе).
Не прикладывайте излишней силы к рывку ручным стартером, особенно когда шнур
вытянут на всю длину. Существует вероятность механического повреждения
стартерной группы, которая не будет рассматриваться как гарантийный случай.
Ключевым фактором в ручном запуске является не сила, вытягивающая трос на полную
длину, а резкость рывка, которая вытягивает трос, не более чем 2/3 его длины.
Запрещается тянуть за пусковую рукоятку во время работы двигателя, иначе можно
повредить двигатель. Не отпускайте рукоятку стартера после завода двигателя, а
плавно верните её в исходное состояние.
Обкатка двигателя
Для того чтобы двигатель служил долг, он должен пройти обкатку.
У нового генератора период обкатки составляет 20 часов.
Правильное обращение с генератором в период обкатки является важным фактором для продления срока
службы двигателя.
Во время обкатки все работающие детали притираются друг к другу и калибруют рабочий зазор.
В связи с этим, первые 20 часов работы выполняйте следующие требования:
o Не нагружайте генератор свыше 70% его номинальной мощности.
o Не допускайте пиковых нагрузок на генератор.
o Непрерывный режим работы генератора – не более 2 часов. На каждый час работы совершайте паузу в
10 минут для охлаждения двигателя.
o Визуально контролируйте состояние узлов и деталей, проверяйте их надежность крепления.
По окончанию периода обкатки обязательно полностью замените смазочное масло в двигателе!
Внимание!
Двигатель должен пройти обкатку в течение первых 20 часов работы. В период
обкатки не рекомендуется нагружать генератор свыше 70% его номинальной
мощности. После первых 20 и через каждые 100 часов работы, заменяйте
смазочное масло, согласно инструкции.
5.3. Использование генератора
Внимание!
Использование розетки переменного тока
Включите генератор согласно пункту 5.2.
Перед подключением сетевых шнуров потребителей к генератору, удостоверьтесь, что прерыватель цепи
переменного тока (3)(См. Рис.1) находится в положении «ВЫКЛ» (OFF).
Вставьте вилку сетевого шнура потребителя в розетку генератора (4)(См. Рис.1).
Если генератор должен питать два и более устройства, следует включать их поодиночке, в первую очередь с
Запрещается использовать одновременное подключение потребителей к розеткам
постоянного и переменного тока! Это может привести к перегоранию обмоток
статора генератора.
13
Page 13
более высоким пусковым током (см. характеристики подключаемых приборов в их инструкциях по эксплуатации
или указательных табличках на корпусе приборов).
Установите автоматический прерыватель цепи переменного тока (3)(См. Рис.1) в положение «ВКЛ» (ON).
Внимание!
Внимание!
Убедитесь, что суммарная нагрузка соответствует мощности генератора. Убедитесь,
что пусковой ток не превышает максимального тока, на который рассчитан
генератор. Не допускайте нагрузки, выше мощности генератора. Это может привести
к его поломке!
Долговременная работа (более одного часа) генератора с нагрузкой ниже 20% от
номинальной НЕ РЕКОМЕНДУЕТСЯ, так как это может привести к выходу из строя свечи
зажигания из-за неполного сгорания топлива. Важно обеспечить нагрузкой генератор, не
ниже 20% от его номинальной мощности, даже если эта нагрузка не является для Вас
полезной, но в пределе его номинальной мощности.
Использование выхода постоянного тока
Эта функция служит только для зарядки 12 В автомобильного аккумулятора, емкостью не более 80 А*ч.
Зарядка более емких батарей (промышленных и т.п.) или одновременная зарядка нескольких батарей,
вызывает повышенный ток на выходе генератора. Это может привести к перегоранию обмоток статора
генератора. Наличие предохранителя цепи постоянного тока не является гарантией от выхода генератора из
строя по причине перегрузки в цепи постоянного тока.
Во время зарядки аккумулятора, выделяется взрывоопасный газ (водород). Категорически запрещается курить,
подносить источники открытого пламени или тепла к месту зарядки батареи. Производите зарядку в хорошо
вентилируемых помещениях. Что бы избежать появления искры, вначале подключайте зарядный провод к
клеммам аккумулятора, и лишь после этого к розетке постоянного тока на панели управления
генератора. При отсоединении проводов, всегда начинайте отключение с розетки генератора.
Инструкция по зарядке аккумулятора
Внимание!
Отсоедините аккумулятор от автомобиля. Откройте пробки банок аккумулятора.
Проверьте уровень электролита. При необходимости долейте дистиллированную воду до верхнего уровня.
Измерьте плотность электролита.
Плотность электролита заряженного аккумулятора должна составлять 1,26 – 1,28. Рекомендуется проверять
плотность каждый час.
Подсоедините аккумулятор. Что бы избежать появления искры, вначале подключайте зарядный провод к
клеммам аккумулятора, и лишь после этого к розетке постоянного тока на панели генератора.
Обратите внимание на соблюдение полярности плюс (+) к плюсу, минус (–) к минусу. Используйте силовой
кабель, рассчитанный минимум на 10 А.
Если ток не подается – отключите генератор и проверьте предохранитель.
Внимание!
Запрещается использовать одновременное подключение потребителей к розеткам
постоянного и переменного тока! Это может привести к перегоранию обмоток
статора генератора.
Не запускайте двигатель автомобиля, в то время как генератор все еще соединён с
батареей.
5.4. Выключение генератора
Переведите прерыватель цепи переменного и постоянного тока (3)(См. Рис.1) в положение «ВЫКЛ» (OFF).
Отсоедините сетевые шнуры потребителей от розеток генератора.
Дайте двигателю поработать пару минут на холостом ходу.
Поставьте выключатель двигателя (12)(См. Рис.1) в положение «ВЫКЛ» (OFF).
Переведите рычаг топливного крана (16)(См. Рис.1) в положение «ЗАКРЫТО» (CLOSE).
5.5. Работа генератора в зимний период
В зимних условиях эксплуатации желательно чаще производить дозаправку бака, держать его по возможности
всегда полным. Это позволяет избежать излишнего содержания воды в топливе, конденсирующейся на стенках
полупустого бака и стекающей в топливо.
При низкой температуре окружающего воздуха допускается утепление двигателя специальными чехлами. Не
допускается эксплуатировать генератор при температуре ниже - 10°С.
При запуске холодного двигателя, полностью закрывайте воздушную заслонку дросселя. Это создаст более
14
Page 14
Периодичность обслуживания
Вид обслуживания
После первых 5 часов работы
Произвести визуальный осмотр, проверить
надежность крепления резьбовых соединений.
После первых 20 часов работы
Заменить смазочное масло в двигателе.
Каждые 20 часов работы.
Провести обслуживание воздушного фильтра.
Произвести визуальный осмотр. Проверить
уровень масла в двигателе.
Каждые 50 часов работы или 1 раз в сезон
Проверить состояние свечи зажигания.
Каждые 100 часов работы
Заменить масло в двигателе.
Один раз в год
Заменить топливный фильтр.
При необходимости
Очистить генератор.
бензинообогощенную топливную смесь и облегчит запуск.
Внимание!
Во время работы генератора образование ледяной пробки невозможно, т.к. циркулирующий в генераторе
воздух нагревается до рабочей температуры, циркуляция воздуха постоянна и температура таких потоков
выше 50°С.
Если же обледенение двигателя во время хранения произошло – такой двигатель запрещается запускать!
Вероятен его выхода из строя (выбивание клапанов, сапуна и т.п.). Это является последствием несоблюдения
температурного режима эксплуатации. Поместите генератор в теплое помещение и дождитесь его оттаивания.
После произведите его осмотр. Возможно, потребуется регулировка карбюратора или клапанной группы.
Обратитесь в сервисный центр.
Внимание!
При эксплуатации генератора в зимний период и при низкой температуре, после
остановки двигателя рекомендуется сразу вносить (ввозить) генератор для хранения
в теплое помещение. Это предотвратит образование ледяной пробки из водяных
паров внутри генератора (обледенение сапуна, карбюратора и т.п.). А так же
облегчит последующий запуск генератора.
Разогрев двигателя огнем паяльной лампы не допускается! Поместите генератор в
теплое сухое помещение на несколько часов, до набора им комнатной температуры.
6. ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Внимание!
Все работы по техническому обслуживанию генератора допускается производить
только при выключенном двигателе!
6.1. Таблица периодичности обслуживания
Внимательное отношение к профилактическому обслуживанию, регулярные проверки, осмотр и уход
продлевают срок службы и повышают эффективность работы генератора.
Руководствуйтесь следующим графиком технического обслуживания. Не забывайте учитывать, что при
определенных тяжелых условиях работы очистка, регулировка и замена деталей должны осуществляться чаще,
чем указано в таблице.
Техническое обслуживание включает в себя профилактический осмотр генератора. Первоначальный осмотр
генератора в обязательном порядке произвести через 1-1,5 часа его работы. Последующие же осмотры
производить через каждые 20 часов наработки, но не реже одного раза в месяц.
6.2. Замена масла в двигателе
Замену масла необходимо производить полностью, не доливая и не смешивая новое и старое масло.
Обращаем Ваше внимание на то, что срок между заменами масла варьируется в зависимости от загруженности
генератора. Необходимо постоянно контролировать состояние масла.
Немедленно замените масло в следующих случаях:
o Побеление или помутнение масла - признак присутствия в масле воды.
o Потемнение масла - признак сильного перегрева масла.
o Присутствие в масле посторонних примесей.
15
Page 15
Рис. 5
Рис. 6
Рис. 7
Для предотвращения выхода из строя двигателя необходимо соблюдать следующее:
Проводите проверку уровня масла каждый раз перед запуском
двигателя.
Замените масло после первых 20 часов эксплуатации
генератора и далее каждые 100 часов работы. Если генератор
работает в условиях повышенной концентрации пыли и грязи,
то масло необходимо менять чаще. Проводите замену масла
на теплом двигателе.
Очистите поверхность около сливной пробки (1)(См. Рис.5).
Установите раму генератора таким образом, чтобы сливное
отверстие располагалось как можно ниже. Установите емкость
для утилизации отработанного масла под сливным отверстием.
Отверните сливную пробку (1)(См. Рис.5) и слейте масло.
Проверьте состояние прокладки сливной пробки (2). При
необходимости замените прокладку.
Заверните сливную пробку.
Залейте новое масло до верхнего уровня.
Внимание!
Внимание!
Внимание!
Не выливайте отработанное масло в канализацию или на землю. Отработанное масло
должно сливаться в специальные емкости и отправляться в пункты сбора и
переработки отработанных масел. Берегите окружающую нас природу!
Рекомендованный класс масла: SAE 10W-30.
Следите за тем, чтобы посторонние предметы не попали в картер.
6.3. Очистка воздушного фильтра
Поддержание воздушного фильтра в надлежащем состоянии очень важно. Грязь, попадающая в двигатель
через неправильно установленный, неправильно обслуживаемый или нестандартный фильтр сильно
изнашивает и выводит его из строя.
Следите за чистотой фильтрующего
элемента, не забывайте его регулярно
чистить.
Отключите генератор.
Отожмите зажимы сверху и снизу
крышки воздушного фильтра (См.
Рис.6).
Снимите крышку воздушного фильтра.
Выньте фильтрующий элемент,
промойте его в керосине или мыльном
расстворе, хорошо высушите.
Смажьте фильтрующий элемент
машинным маслом и отожмите излишек.
Установите фильтрующий элемент и
крышку фильтра на место.
Внимание!
Не запускайте двигатель без воздушного фильтра. Это может привести к его поломке!
6.4. Очистка фильтра топливного крана
Слейте топливо из топливного бака.
Выкрутите топливный кран из топливного бака.
В верхней части крана расположен топливный сетчатый
фильтр. Очистите или замените его.
Отверните болт крышки отстойника, расположенные снизу
топливного крана при помощи гаечного ключа (См. Рис.7).
Очистите и установите фильтр обратно.
16
Page 16
Рис. 8
6.5. Обслуживание свечи зажигания
Каждые 100 часов работы двигателя, но не реже одного раза в год,
проводите проверку состояния свечи зажигания в следующем
порядке:
Выключите двигатель генератора. Дождитесь его охлаждения.
Очистите поверхность около свечи зажигания.
Отсоедините высоковольтный провод со свечи (См. Рис.8).
Выверните свечу свечным шестигранным ключом, входящим в
комплект поставки, и осмотрите свечу. Юбка свечи (между
керамической и металлической частью) должна иметь желтовато-
коричневый цвет.
Замените свечу, если имеются сколы керамического изолятора
или электроды имеют неровности, сильно прогорели или имеют
большой нагар.
Очистите электроды мелкой наждачной бумагой до металла, проверьте и отрегулируйте зазор.
Проверьте величину зазора между заземляющим и центральным электродами, используя специальный щуп.
При необходимости установите зазор около 0,7 мм.
Установите свечу зажигания в двигатель и надежно затяните. Недостаточная затяжка свечи зажигания может
привести к ее перегреву и повреждению двигателя.
Присоедините высоковольтный провод.
6.6. Смазка цилиндра
Внимание!
Так как при длительном хранении генератора, масло из цилиндра стекает в картер двигателя. В результате
этого, первые 10-15 секунд двигатель работает практически без смазки. Это может привести к критическому
износу двигателя. Во избежание этого, необходимо выполнить следующие действия:
Отсоедините высоковольтный провод свечи зажигания.
Выверните свечу зажигания.
Аккуратно залейте 30 мл чистого моторного масла в отверстие свечи зажигания.
Прикройте чистой ветошью отверстие свечи зажигания для предотвращения разбрызгивания масла из свечного
отверстия.
Возьмитесь за ручку стартера и плавно потяните ее вверх два раза.
Установите свечу зажигания на место.
Данная операция обеспечит равномерное распределение масла по зеркалу цилиндра двигателя, защитит его
от коррозии во время хранения, обеспечит легкий запуск двигателя после перерыва в эксплуатации.
Как перед, так и после продолжительного хранения генератора, необходимо
производить смазку зеркала цилиндра.
6.7. Правила очистки, транспортировки и хранения
Внимание!
Очистку генератора производить только на выключенном и остывшем двигателе.
При очистке генератора запрещается использование абразивных чистящих средств, а так же средств,
содержащих спирт и агрессивные растворители.
Допускается применение специальных моющих щелочных средств очистки двигателей внутреннего сгорания.
Используйте увлаженную мягкую ткань.
Не допускайте попадания воды внутрь генератора.
Генератор в упаковке изготовителя можно транспортировать всеми видами крытого транспорта при
температуре воздуха от - 10 до + 40°С и относительной влажности до 85% (при температуре +25°С).
При транспортировании должны быть исключены любые возможные удары и перемещения упаковки с
изделием внутри транспортного средства.
Генератор должен храниться в упаковке изготовителя, в отапливаемом, вентилируемом помещении, в
недоступном для детей месте, исключая попадание прямых солнечных лучей, при температуре от +5 до + 40°С,
и относительной влажности не более 85% (при температуре +25°С).
По истечению срока службы, изделие должно быть утилизировано в соответствии с нормами, правилами и
способами, действующими в месте утилизации бытовых приборов.
Храните и транспортируйте генератор в горизонтальном положении с опустошенным
топливным баком!
17
Page 17
Неисправность
Причина
Способ устранения
Двигатель не запускается.
Нет топлива в топливном баке.
Проверить уровень топлива, заполнить
бак свежим бензином
Срабатывает автоматическая
система контроля уровня масла.
Проверить уровень масла, долить при
необходимости.
Генератор находится в наклонном
положении.
Установить генератор в горизонтальное
положение.
Попадание масла в камеру сгорания
(вследствие сильного наклона или
падения генератора)
Очистить карбюратор и воздушный
фильтр.
Нет искры на свече.
Вывернуть свечу зажигания, проверить ее
состояние, заменить.
Не поступает топливо в карбюратор:
закрыт топливный кран, засорен
фильтр карбюратора
Открыть топливный кран. Прочистить
фильтр
Нестабильная работа
генераторной установки
Загрязнен воздушный фильтр
Очистить или установить новый фильтр
Низкая частота вращения двигателя
или неисправность регулятора
частоты вращения
Установить номинальную частоту
вращения двигателя в сервисном центре.
Падение или сильное
снижение напряжения под
нагрузкой
Перегрузка генератора.
Уменьшить нагрузку на генератор,
отключив часть потребителей.
Выход из строя блока стабилизации
напряжения.
Обратиться в сервисный центр.
Генератор перегревается
Эксплуатация генератора
на высоте более 2000 метров
При необходимости эксплуатации в
подобных условиях отрегулировать
генератор в сервисном центре
Слишком высокая температура
окружающей среды
Генератор рассчитан на эксплуатацию
при температуре окружающей среды не
боле +40°С
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Во всех случаях нарушения нормальной работы инструмента, например: падение оборотов двигателя,
изменение шума, появление постороннего запаха, дыма, вибрации, стука - прекратите работу и обратитесь в
сервисный центр.
Изготовитель оставляет за собой право вносить изменения в конструкцию изделия, без предварительного
уведомления, с целью улучшения его потребительских качеств.
Для устранения неисправностей следует обращаться в сервисный центр.
8. ГАРАНТИЙНЫЕ УСЛОВИЯ
Уважаемый покупатель!
1. Поздравляем Вас с покупкой нашего изделия и выражаем признательность за Ваш выбор.
2. Надежная работа данного изделия в течение всего срока эксплуатации - предмет особой заботы наших
сервисных центров. В случае возникновения каких-либо проблем в процессе эксплуатации изделия
рекомендуем Вам обращаться только в сервисные центры, адреса и телефоны которых Вы сможете найти
в Гарантийном талоне или узнать в магазине.
3. При покупке изделия требуйте проверки его комплектности и исправности в Вашем присутствии,
инструкцию по эксплуатации и заполненный Гарантийный талон на русском языке. При отсутствии у Вас
18
Page 18
правильно заполненного Гарантийного талона мы будем вынуждены отклонить Ваши претензии по качеству
данного изделия.
4. Во избежание недоразумений убедительно просим Вас перед началом работы с изделием внимательно
ознакомиться с инструкцией по его эксплуатации.
5. Обращаем Ваше внимание на исключительно бытовое назначение данного изделия.
6. Правовой основой настоящих гарантийных условий является действующее Законодательство и, в
частности, Закон ”О защите прав потребителей”.
7. Гарантийный срок на данное изделие составляет 12 месяцев и исчисляется со дня продажи через
розничную торговую сеть. В случае устранения недостатков изделия, гарантийный срок продлевается на
период, в течение которого оно не использовалось.
8. Срок службы изделия – 5 лет.
9. Наши гарантийные обязательства распространяются только на неисправности, выявленные в течение
гарантийного срока и обусловленные производственными факторами.
10. Гарантийные обязательства не распространяются на неисправности изделия, возникшие в результате:
Несоблюдения пользователем предписаний инструкции по эксплуатации изделия.
Механического повреждения, вызванного внешним ударным или любым иным воздействием.
Использования изделия в профессиональных целях и объёмах.
Применения изделия не по назначению.
Стихийного бедствия.
Неблагоприятных атмосферных и иных внешних воздействий на изделие, таких как дождь, снег,
повышенная влажность, нагрев, агрессивные среды.
Использования принадлежностей, расходных материалов и запчастей, не рекомендованных или не
одобренных производителем.
Проникновения внутрь изделия посторонних предметов, насекомых, материалов или веществ.
Попыток самостоятельного ремонта инструмента, вне уполномоченного сервисного центра. К
безусловным признакам которых относятся: сорванные гарантийные пломбы, заломы на шлицевых
частях крепежных винтов, частей корпуса и т.п.
На принадлежности, запчасти, вышедшие из строя вследствие нормального износа, и расходные
материалы, такие как фильтры, угольные щетки, и т. п.
На неисправности, возникшие в результате перегрузки генератора, повлекшей выход из строя
генераторной установки (ротора и статора; сгорание ротора или статора с оплавлением изоляционных
втулок), выпрямителей, автоматических выключателей или других узлов и деталей. К безусловным
признакам перегрузки изделия относятся, помимо прочих: появление цветов побежалости, деформация
или оплавление деталей и узлов изделия, потемнение или обугливание изоляции проводов под
воздействием высокой температуры.
Перегрева изделия или несоблюдения требований к составу и качеству топливной смеси или
смазочного масла, повлекшего выход из строя поршневой группы. К безусловным признакам которого
относятся разрушение/заклинивание поршневого кольца и/или наличие царапин и потертостей на
внутренней поверхностей цилиндра и поверхности поршня, разрушение и/или оплавление опорных
подшипников шатуна и поршневого пальца.
Ненадлежащего обращения при эксплуатации, хранении и обслуживании (наличие ржавчины,
засорение системы охлаждения отходами, забивание внутренних и внешних полостей пылью и грязью).
Механические повреждения стартерной группы (поломки храпового колеса, крышки стартера и т.п.),
вызванные неверным запуском, ударными нагрузками.
На расходные и быстроизнашивающиеся части (ведущая звездочка, резиновые амортизаторы, и
уплотнители, шестерня привода масляного насоса, храповое колесо и трос стартера, детали
стартерной группы, фильтры, пружина сцепления), а также сменные приспособления.
Изготовитель обязуется в течение гарантийного срока эксплуатации безвозмездно исправлять дефекты продукции
или заменять ее, если дефекты не возникли вследствие нарушения покупателем правил пользования продукцией
или ее хранения. Гарантийный ремонт генератора производится изготовителем по предъявлении гарантийного
талона, а послегарантийный – в специализированных ремонтных мастерских. Изготовитель не принимает
претензии на некомплектность и механические повреждения генератора после его продажи.
Компания ООО «ПРОРАБ» ставит перед собой приоритетную задачу максимально удовлетворить потребности
покупателей в бензо-, пневмо-, электроинструменте и расходном материале. Создавая ассортиментную линейку,
мы ориентируемся в первую очередь на доступные цены при оптимальном уровне надежности. Вся выпускаемая
продукция сделана в Китае и имеет все необходимые сертификаты соответствия.
19
Loading...
