Prorab 4202 User Manual [ru]

1.

Основные параметры

3

1.1. Технические характеристики

3

1.2. Комплект поставки

1.3 Область применения

3
3

2.

Общие правила безопасности

2.1. Дополнительные меры безопасности

4
6

3.

Устройство и составные части

7

4.

Эксплуатация.

4.1. Установка пильного полотна

4.2. Настройка опорного ролика

4.3. Включение/выключение инструмента

4.4. Регулирование скорости

4.5. Регулировка хода маятникового рычага

4.6. Регулировка подошвы для резания под углом

4.7. Установка бокового упора

4.8. Подключение пылесоса

4.9. Обеспечение безопасности

4.10. Советы по работе с материалом

8
8
8
8
8
9
9
9
10
10
10

5.

Техническое обслуживание

11

6.

Возможные неисправности и способы их устранения

11

7.

Гарантийные условия

11

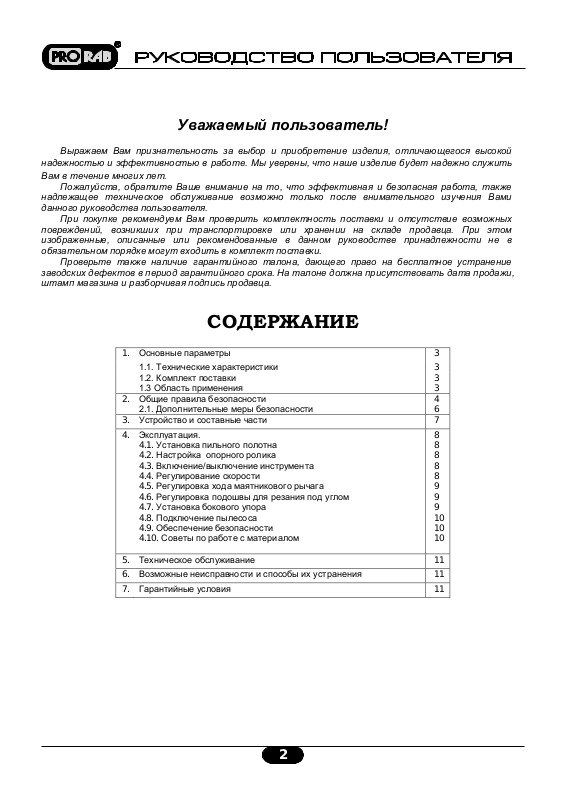

Уважаемый пользователь!

Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой

надежностью и эффективностью в работе. Мы уверены, что наше изделие будет надежно служить

Вам в течение многих лет.

Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также

надлежащее техническое обслуживание возможно только после внимательного изучения Вами

данного руководства пользователя.

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных
повреждений, возникших при транспортировке или хранении на складе продавца. При этом
изображенные, описанные или рекомендованные в данном руководстве принадлежности не в

обязательном порядке могут входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение
заводских дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи,

штамп магазина и разборчивая подпись продавца.

СОДЕРЖАНИЕ

2

PRORAB 4202

Рабочее напряжение

230 В

Потребляемая

мощность

500 Вт

Частота хода

500-3000 ход/мин

Макс. глубина реза:

Дерево, мм

65

Сталь, мм

8

ЛОБЗИК ЭЛЕКТРИЧЕСКИЙ

PRORAB 4202

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное

руководство для ознакомления с лобзиком электрическим (далее в тексте - инструмент), его
правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

предварительного уведомления.

1.2. Комплект поставки

1. Лобзик электрический - 1 шт.

2. Руководство пользователя - 1 шт.

3. Упаковка - 1 шт.

4. Переходник для пылесоса – 1 шт.

5. Пильное полотно – 1 шт.

6. Боковой упор – 1 шт.

7. Ключ шестигранный – 1шт.

1.3. Область применения

Лобзик электрический (далее - инструмент) предназначен для выпиливания декоративных элементов из

деревянных заготовок, пластика, керамики и листового металла. Так же можно использовать для
прямого, поперечного, наклонного и продольного пиления древесины.

Внимание! Инструмент не предназначен для профессионального использования

3

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них указаниям. Не

соблюдение приведенных ниже правил может привести к серьезным травмам, полученным в

результате механического воздействия режущего инструмента, поражения электрическим током или
пожарам.

В целях безопасности дети моложе 16 лет, также люди, не ознакомившиеся с данными правилами, не

должны пользоваться инструментом.

Используйте инструмент только по его прямому назначению, указанному в руководстве пользователя.
Если Вы не имеете навыков в работе с инструментом, настоятельно рекомендуется предварительно

проконсультироваться у специалиста или опытного пользователя.

Рабочее место

Помните! Вы несете ответственность за безопасность на рабочем месте!
Содержите рабочее место в чистоте и порядке. Беспорядок на рабочем месте может стать причиной

получения травмы.

Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных

опасностей, которые могут быть не слышимы из-за шума механизмов инструмента.

Не используйте инструмент в сырых местах, в среде водяных испарений, вблизи мест хранения

горючих жидкостей и газов.

Следите, чтобы поблизости не было людей (особенно детей) и животных. Они могут стать жертвами

разлетающихся частиц материала, обрабатываемого инструментом.

Работайте только в условиях хорошей видимости, или обеспечьте рабочее место достаточной

освещенностью.

Соблюдайте тишину в общепринятое время для отдыха.

Визуальный контроль

Каждый раз перед использованием инструмента производите его наружный осмотр на предмет

отсутствия повреждений (особенно у сетевого шнура и вилки штепсельного соединения). Неисправный

инструмент использоваться не должен. При обнаружении повреждений, проверяйте инструмент только
в сервисном центре.

Внимание! Запрещается пользоваться инструментом, если его устройства управления,

защитные и блокировочные устройства повреждены, изношены или удалены!

Поверхность рукоятки лобзика должна быть чистой, сухой и не жирной.

Внимание! Запрещается использовать суррогатную блокировку, например, привязав

пусковую клавишу (кнопку) изоляционной лентой!

Электробезопасность

Внимание!

Рекомендуется, особенно при работе на открытом воздухе, подключать инструмент через автомат

защитного отключения по току утечки, с номинальным током утечки <30 мА (FI выключатель, аварийный
прерыватель цепи). При необходимости проконсультируйтесь у специалиста-электрика.

Во время перерыва в работе и после ее прекращения, перед обслуживанием,

ремонтом и хранением инструмента, вынимайте вилку сетевого шнура из

штепсельной розетки!

4

Следите за напряжением электрической сети. Данные, обозначенные на информационной табличке

инструмента, должны соответствовать параметрам электросети.

Внимание! Напряжение электрической сети ниже 220 В может стать причиной выхода из

строя инструмента!

Регулярно обследуйте сетевой шнур на наличие повреждений и износа. Инструмент может

использоваться только при безупречном состоянии сетевого шнура. Сетевой шнур может быть заменен

только в сервисном центре.

Внимание! При повреждении или разрыве сетевого шнура немедленно выньте его вилку из

штепсельной розетки!

Не используйте сетевой шнур для вытягивания его вилки из штепсельной розетки. Не наступайте на

сетевой шнур. Удаляйте сетевой шнур от зоны действия режущего инструмента. Защищайте сетевой

шнур от воздействия высокой температуры, нефтепродуктов и острых кромок.

Штепсельная розетка электросети должна полностью соответствовать вилке сетевого шнура

инструмента. Настоятельно рекомендуется не использовать различные адаптеры (переходники), а

установить необходимую штепсельную розетку.

Используйте только стандартные удлинители промышленного изготовления. Поперечное сечение

удлинительных кабелей не должно быть меньше, чем у сетевого шнура инструмента. При
использовании удлинительного кабеля, намотанного на барабан, вытягивайте кабель на всю длину. При

работе на открытом воздухе, электрические штепсельные соединения кабелей должны иметь
брызгозащищенное исполнение. При необходимости проконсультируйтесь у специалиста-электрика.

При подключенном к штепсельной розетке инструменте, избегайте контактов с подключенными к сети

электроприборами и заземленными поверхностями (например, с электроплитами, водопроводными

трубами и т.д.).

Меры безопасности при эксплуатации

Во время работы не носите свободную одежду, украшения и т.д., укройте длинные волосы, поскольку

все это может быть захвачено движущимися частями инструмента. Надевайте крепкую нескользящую
обувь, прочные брюки, защитные перчатки, защитные очки (обычные очки не являются защитными) или
защитную маску, респиратор (если при работе образуется пыль), защитные наушники (при повышенном

уровне шума), защитный шлем (в случае соответствующей опасности).

Следите, чтобы при включении инструмента в нем (на нем) не оставались настроечные и

закрепляющие инструменты, ключи и т.д.

Избегайте непреднамеренного пуска. Перед подключением инструмента к штепсельной розетке

приведите пусковую клавишу в выключенное положение.

Внимание! Работайте собранно и ответственно! Не используйте инструмент, если Вы

устали, так же если находитесь под влиянием алкоголя или понижающих реакцию

лекарственных и других средств!

Во время работы выбирайте удобное, устойчивое, постоянно контролируемое Вами положение.
Оберегайте части вашего тела, в первую очередь пальцы, от возможных контактов с движущимися

частями инструмента.

Внимание!

Дожидайтесь полной остановки движущихся по инерции частей инструмента

после его выключения, не пытайтесь остановить их руками!

5
