Prorab 4101 A User Manual [ru]

1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3
3
3
3

2. Общие правила безопасности

2.1. Дополнительные меры безопасности при работе

3
6

3. Устройство и составные части

7

4. Эксплуатация

4.1. Установка пильного полотна

4.2. Включение / выключение инструмента

4.3. Регулирование скорости

4.4. Регулировка подошвы для реза под углом

4.5. Советы по работе с материалом

7
7
7
8
8
8

5. Техническое обслуживание

9

6. Возможные неисправности и способы их устранения

10

7. Гарантийные условия

10

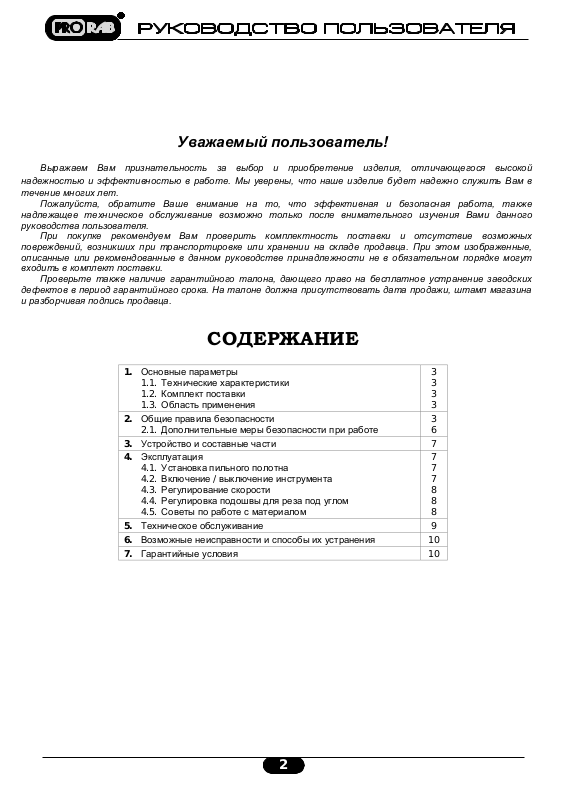

Уважаемый пользователь!

Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой

надежностью и эффективностью в работе. Мы уверены, что наше изделие будет надежно служить Вам в

течение многих лет.

Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также

надлежащее техническое обслуживание возможно только после внимательного изучения Вами данного

руководства пользователя.

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных
повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные,
описанные или рекомендованные в данном руководстве принадлежности не в обязательном порядке могут

входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских
дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи, штамп магазина

и разборчивая подпись продавца.

СОДЕРЖАНИЕ

2

PRORAB 4101 А

Рабочее напряжение, В

220

Частота тока сети, Гц

50

Потребляемая мощность, Вт

400

Частота хода на х.х, ход/мин

500 - 3000

Рабочая температура, °C.

0 + 35

Макс. глубина реза:

Дерево, мм

55

Сталь, мм

6

ЛОБЗИК ЭЛЕКТРИЧЕСКИЙ

PRORAB 4101 А

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное руководство

для ознакомления с электрическим лобзиком (далее в тексте могут быть использованы технические названия –
лобзик, изделие, инструмент), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

предварительного уведомления.

1.2. Комплект поставки

1. Лобзик электрический – 1 шт.

2. Руководство пользователя – 1 шт.

3. Упаковка – 1 шт.

4. Пильное полотно – 1 шт.

5. Ключ шестигранный – 1 шт.

1.3. Область применения

Лобзик электрический (далее в тексте могут быть использованы технические названия – лобзик, изделие,

инструмент) предназначен для выпиливания декоративных элементов из деревянных заготовок, пластика,
керамики и листового металла. Может использоваться для прямого, поперечного, наклонного и продольного
пиления.

Режим работы: повторно-кратковременный; эксплуатация под контролем оператора.

Внимание! Инструмент не предназначен для профессионального использования!

Внимание! В связи с постоянным техническим совершенствованием конструкции инструмента, возможны

некоторые отличия, между приобретенным Вами изделием и сведениями, приведенными в руководстве

пользователя, не влияющие на его основные технические параметры и правила эксплуатации.

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них

указаниям. Не соблюдение приведенных ниже правил может привести к серьезным травмам,

полученным в результате механического воздействия режущего инструмента, поражения
электрическим током или пожарам.

В целях безопасности дети моложе 18 лет, также люди, не ознакомившиеся с данными

правилами, не должны пользоваться инструментом.

Используйте инструмент только по его прямому назначению, указанному в руководстве пользователя.

3

Если Вы не имеете навыков в работе с инструментом, настоятельно рекомендуется предварительно

проконсультироваться у специалиста или опытного пользователя.

Инструмент не предназначен для использования лицами (включая детей) с пониженными физическими,

чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не
находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их

безопасность.

Дети должны находиться под контролем для недопущения игры с инструментом.

Рабочее место

Помните! Вы несете ответственность за безопасность на рабочем месте!
Содержите рабочее место в чистоте и порядке. Беспорядок на рабочем месте может стать причиной получения

травмы.

Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных опасностей,

которые могут быть не слышимы из-за шума механизмов инструмента.

Не используйте инструмент в сырых местах, в среде водяных испарений, вблизи мест хранения горючих

жидкостей и газов.

Следите, чтобы поблизости не было людей (особенно детей) и животных. Они могут стать жертвами

разлетающихся частиц материала, обрабатываемого инструментом.
Работайте только в условиях хорошей видимости, или обеспечьте рабочее место достаточной освещенностью.
Соблюдайте тишину в общепринятое время для отдыха.

Визуальный контроль

Каждый раз перед использованием инструмента производите его наружный осмотр на предмет отсутствия

повреждений (особенно у сетевого шнура и вилки штепсельного соединения) и надежность крепления пильного

полотна. Неисправный инструмент использоваться не должен! При обнаружении повреждений, ремонтируйте

инструмент только в сервисном центре.

Внимание! Запрещается пользоваться инструментом, если его устройства управления, защитные

и блокировочные устройства повреждены, изношены или удалены!

Поверхность рукоятки лобзика должна быть чистой, сухой и не жирной.

Внимание! Запрещается использовать суррогатную блокировку, например, привязав пусковую

клавишу (кнопку) изоляционной лентой!

Электробезопасность

Внимание!

Рекомендуется, особенно при работе на открытом воздухе, подключать инструмент через автомат защитного

отключения по току утечки, с номинальным током утечки <30 мА (F1 выключатель, аварийный прерыватель цепи).

При необходимости проконсультируйтесь у специалиста-электрика.

Внимание!

Внимание! Напряжение электрической сети ниже 220 В может стать причиной выхода из строя

Регулярно обследуйте сетевой шнур на наличие повреждений и износа. Инструмент может использоваться

только при безупречном состоянии сетевого шнура. Сетевой шнур может быть заменен только в сервисном

центре.

Во время перерыва в работе и после ее прекращения, перед обслуживанием, ремонтом и

хранением инструмента, вынимайте вилку сетевого шнура из штепсельной розетки!

Исключите возможность внезапного включения инструмента!

Не держать палец на выключателе инструмента, в перерывах между операциями, особенно, если

инструмент подключен к сети. При подключении к сети убедиться, что выключатель на

инструменте находится в положении «выключено».

Следите за напряжением электрической сети. Электросеть должна соответствовать требуемым

параметрам инструмента.

инструмента!

Внимание! При повреждении или разрыве сетевого шнура немедленно выньте его вилку

из штепсельной розетки!

4
