1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3
3
3
3

2. Описание условных обозначений

4

3. Устройство и составные части

3.1. Составные части

3.2. Устройство и принцип работы

5
5
5

4. Ввод в эксплуатацию

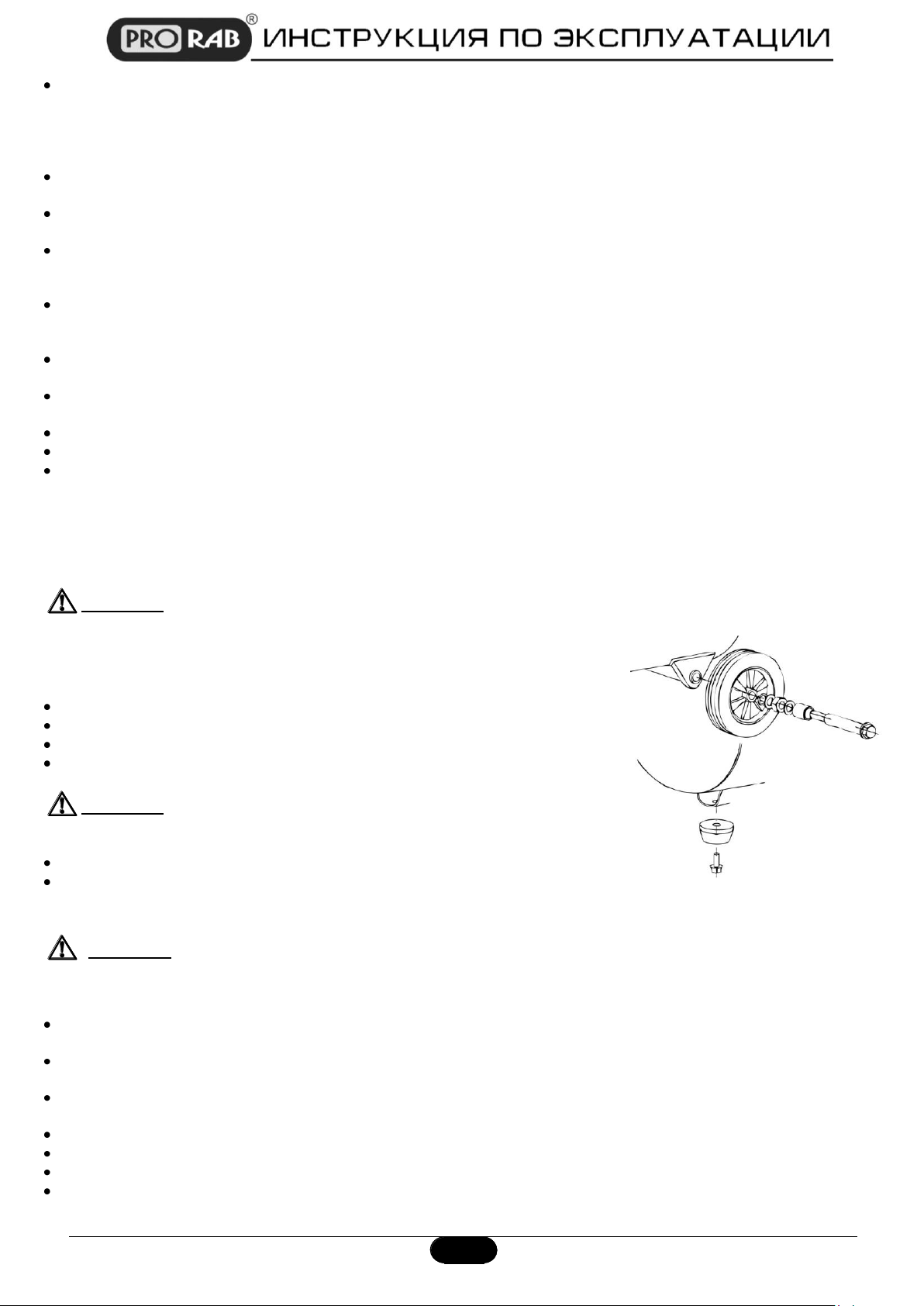

4.1. Распаковка

4.2. Проверка и замена масла

6
6
6

5. Эксплуатация

5.1. Включение / выключение компрессора

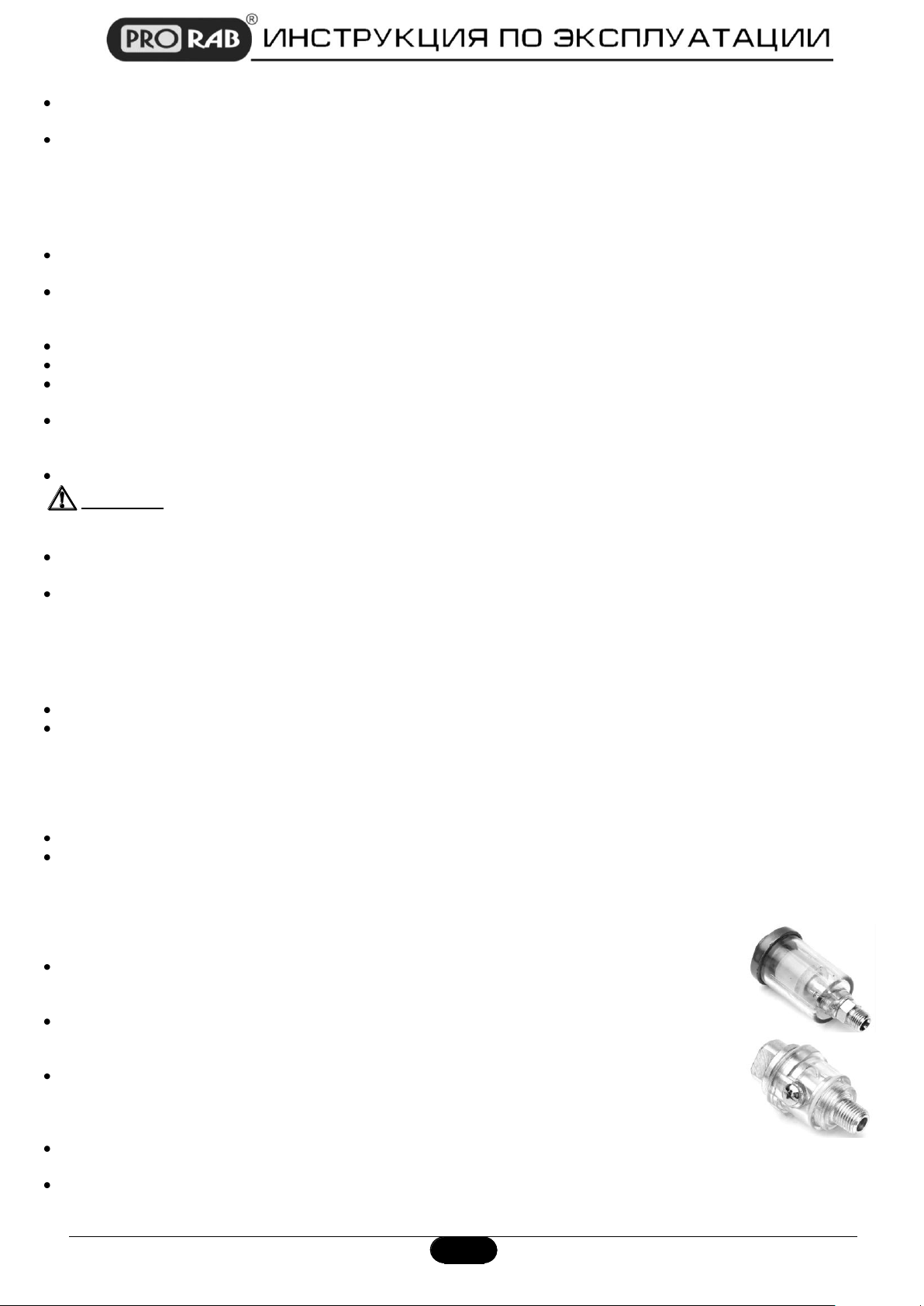

5.2. Подключение пневмоинструмента

5.3. Регулирование давления на выходе

8
8
9
9

6. Техническое обслуживание

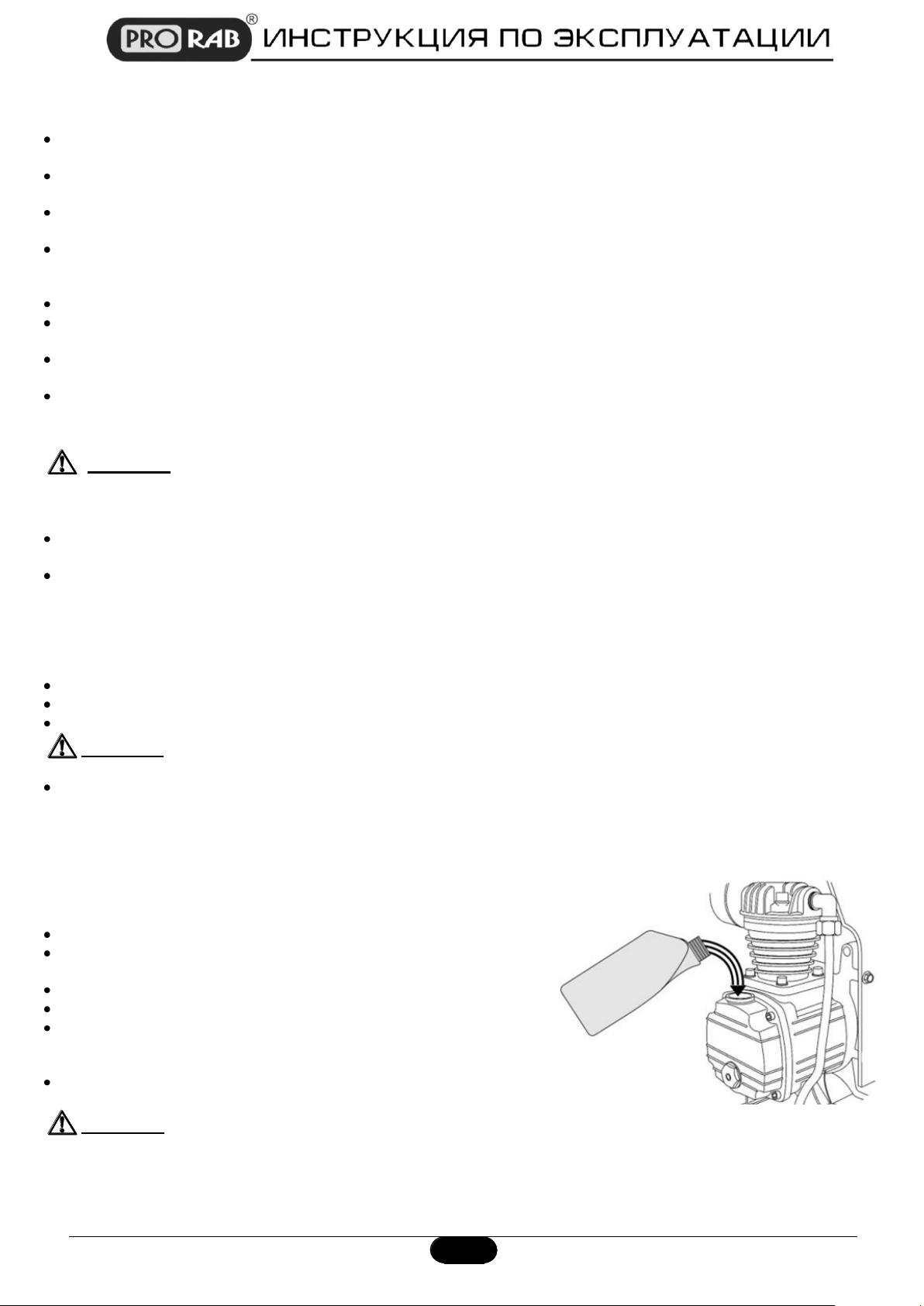

6.1. Замена масла

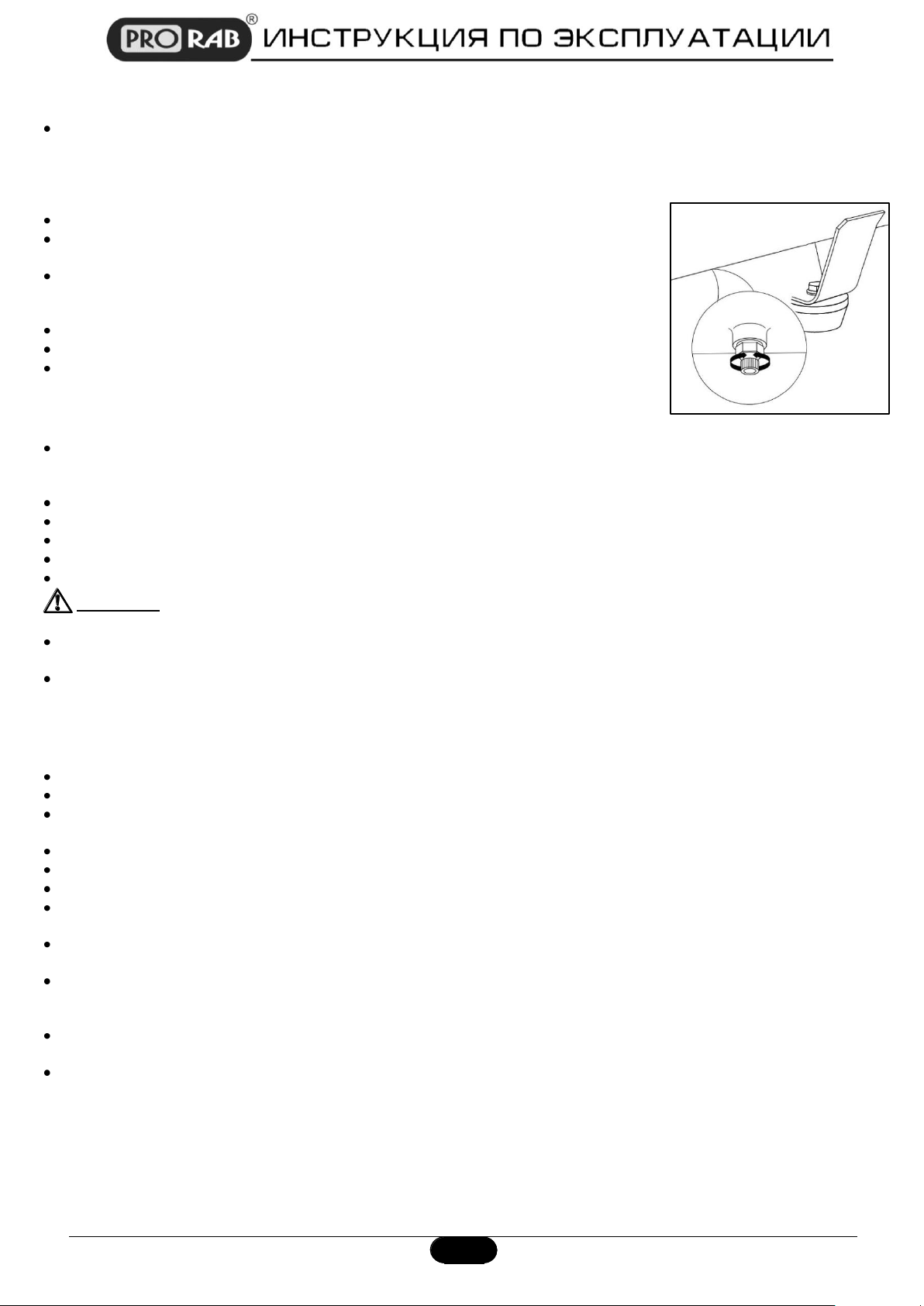

6.2. Слив конденсата из ресивера

6.3. Обслуживание воздушного фильтра

6.4. Правила очистки, транспортировки и хранения

10
10
11
11
11

7. Поиск и устранение неисправностей

12

8. Гарантийные условия

13

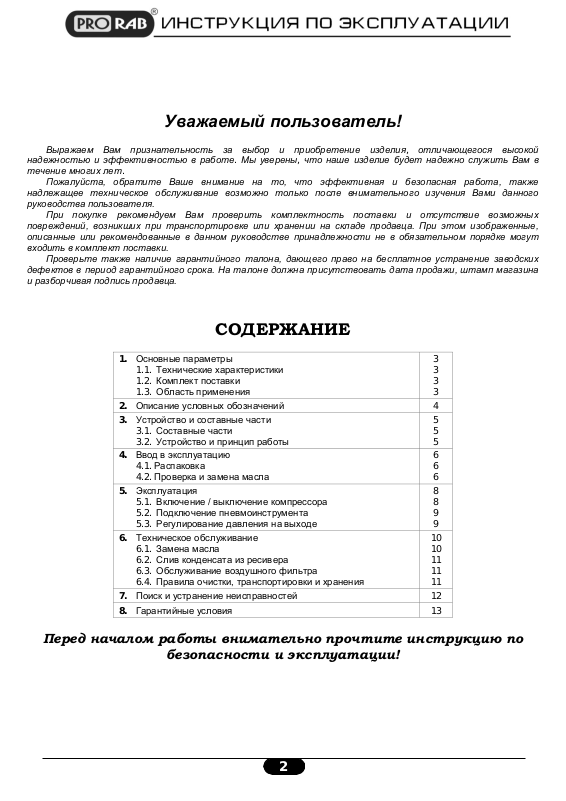

Уважаемый пользователь!

Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой
надежностью и эффективностью в работе. Мы уверены, что наше изделие будет надежно служить Вам в
течение многих лет.

Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также
надлежащее техническое обслуживание возможно только после внимательного изучения Вами данного

руководства пользователя.

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных
повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные,
описанные или рекомендованные в данном руководстве принадлежности не в обязательном порядке могут

входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских
дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи, штамп магазина

и разборчивая подпись продавца.

СОДЕРЖАНИЕ

Перед началом работы внимательно прочтите инструкцию по

безопасности и эксплуатации!

2

PRORAB 35100 BV

Тип компрессора

Поршневой масляный

ременной компрессор

Напряжение сети питания, В

~220

Частота тока, Гц

50

Мощность, кВт

2,3 (3 л.с.)

Частота вращения двигателя, об/мин

1100

Производительность, л/мин

360

Объем ресивера, л.

100

Класс компрессорного смазочного масла

SAE 40, ISO 100

Объем смазочного масла, мл

495

Максимальное давление, бар.

8

Рабочее давление, бар.

6

Температурный режим, °С

0 + 40

Масса, кг

75

Уровень шума, dB(A)

79

Габариты, см

109х43,5х86

ВОЗДУШНЫЙ КОМПРЕССОР

PRORAB 35100 BV

Внимательно прочитайте данную инструкцию и следуйте ее указаниям. Используйте данное руководство для

ознакомления с воздушным компрессором (далее в тексте могут быть использованы технические названия –
компрессор, прибор, изделие, инструмент), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

предварительного уведомления.

1.2. Комплект поставки

1. Воздушный компрессор – 1 шт.

2. Инструкция по эксплуатации – 1 шт.

3. Инструкция по безопасности – 1 шт.

4. Упаковка – 1 шт.

5. Колесо – 2 шт.

6. Ножка резиновая – 1 шт.

7. Комплект крепления колес (винт/шайба/гайка) – 1 шт.

8. Пробка маслоналивная (сапун) – 1 шт.

1.3. Область применения

Воздушный компрессор (далее в тексте могут быть использованы технические названия – компрессор,

изделие, прибор, инструмент) предназначен для производства сжатого воздуха и его дозированной подачи
под давлением различным потребителям (пневмоинструмент, пневмооборудование).

Сжатый воздух используется для различных типов работ: покрасочных работ, накачки шин, питания

пневматического оборудования, аппаратуры и инструмента.

Режим работы: повторно-кратковременный; эксплуатация под контролем оператора.
Данный компрессор НЕ предназначен для наполнения воздухом аквалангов и подобного жизнеобеспе-

чивающего оборудования.

3

Внимательно прочитайте правила безопасности и эксплуатации. Следуйте
изложенным в них указаниям. Не соблюдение приведенных ниже правил может

привести к серьезным травмам!

Внимание! Важная информация! Данное условие обязательно для выполнения!

Остерегайтесь поражения электрическим током!

При повреждении или разрыве сетевого шнура немедленно выньте его вилку из
штепсельной розетки!

Не изменяйте конструкцию инструмента! Ремонт изделия производите только в
сервисном центре.

Обязательно используйте соответствующую Вашей работе защитную

экипировку! Обязательно пользуйтесь средствами защиты лица и органов зрения

(защитные очки, маски).

Защитные рукавицы относятся к обязательной оснастке пользователя. Их
следует постоянно использовать во время работы.

Данный компрессор предназначен для использования только в бытовых целях! Бытовой тип инструмента

подразумевает использование его для бытовых нужд не более 20 (двадцати) часов в неделю

Воздушный компрессор соответствует требованиям «Технического Регламента о безопасности машин и

оборудования» (Постановление Правительства РФ от 15.09.2009 №753 с изменениями, утвержденными

постановлением Правительства РФ от 24.03.2011 № 205). Сертификат соответствия № C-CN.АГ88.B.19623.
Срок действия с 19.11.2012 по 18.11.2013 г.

Внимание! В связи с постоянным техническим совершенствованием конструкции инструмента, возможны

некоторые отличия, между приобретенным Вами изделием и сведениями, приведенными в руководстве

пользователя, не влияющие на его основные технические параметры и правила эксплуатации.

Внимание! Компрессор не предназначен для профессионального использования!

2. ОПИСАНИЕ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

4

1. Реле давления (прессостат)

2. Кнопка пуска

3. Фильтр воздушный

4. Индикатор уровня масла

5. Электродвигатель

6. Ручка для транспортировки

7. Колесо

8. Ресивер

9. Ножка резиновая

10. Клапан предохранительный

11. Регулятор давления на выходе

12. Штуцер подключения
потребителей

13. Манометр давления на выходе

14. Ручка для транспортировки

Рис. 1

3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

3.1. Составные части

Внимание! Внешний вид изделия может незначительно отличаться от приведенного на рисунке. Это вызвано

дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой право вносить
изменения в конструкцию и комплектацию инструмента без предварительного уведомления пользователя, с

целью повышения его потребительских качеств.

3.2. Устройство и принцип работы

Компрессор состоит из следующих основных сборочных единиц и деталей:
Блок поршневой (компрессорный) – поршневая группа, одноступенчатая, двухцилиндровая, с воздушным

охлаждением - предназначена для выработки сжатого воздуха.

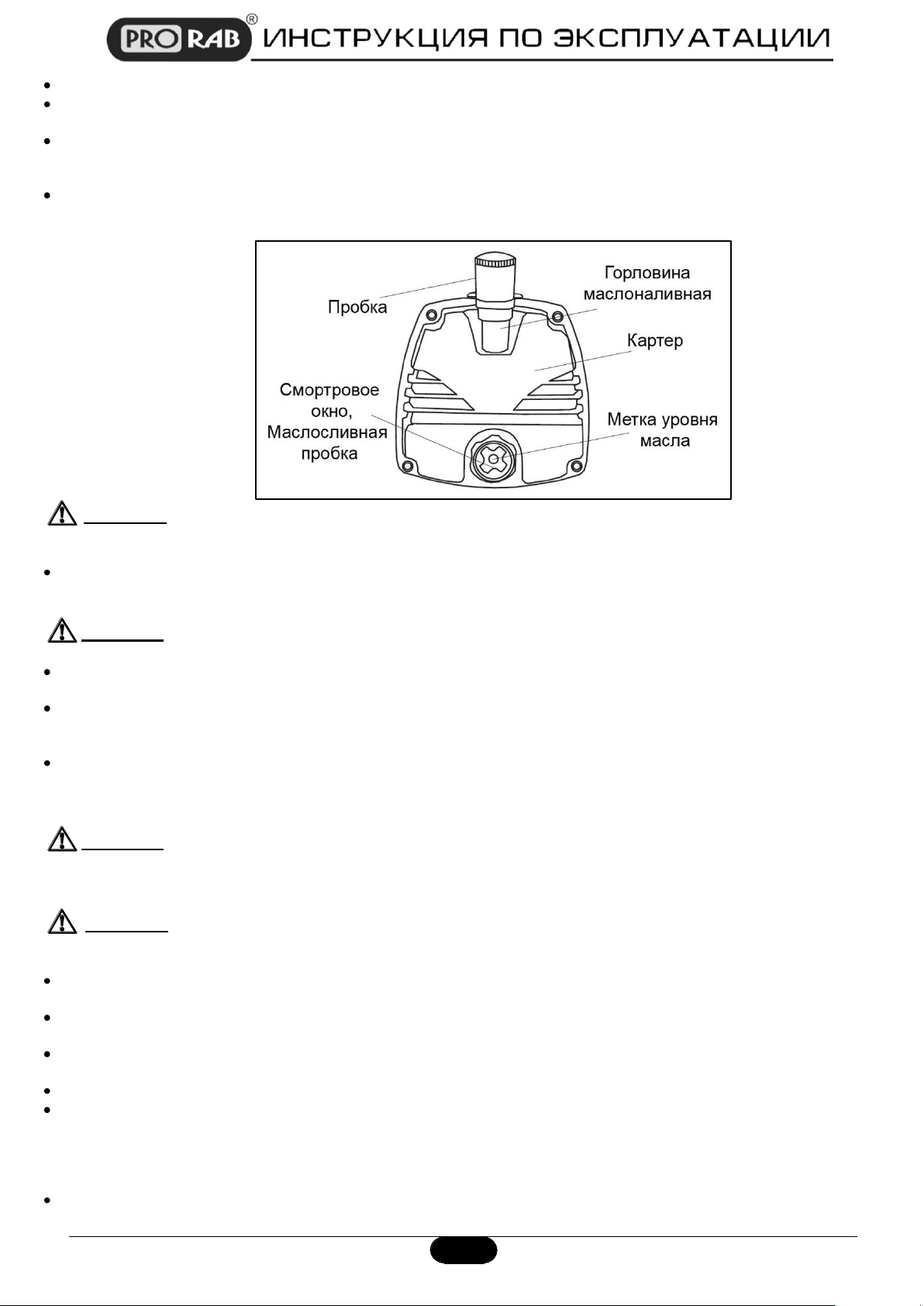

Смазка трущихся поверхностей деталей поршневого блока осуществляется разбрызгиванием масла. Заливка

масла в картер производится через маслоналивную горловину в корпусе картера, слив масла - через
отверстие, закрытое пробкой. Уровень масла должен находиться в пределах красной метки смотрового окна.

Ресивер (воздухосборник)(8)(См. Рис.1) служит для сбора сжатого воздуха, выравнивания пульсации воздуха,

получающихся в результате возвратно-поступательного движения поршней компрессора; отделения

конденсата и масла. Ресивер также является корпусом, на котором смонтированы все основные узлы и

детали компрессора.

Ресивер имеет штуцеры для установки реле давления (прессостата)(1), обратного клапана, крана слива

конденсата, предохранительного клапана (10), а также кронштейны для установки платформы.

Платформа предназначена для монтажа поршневого (компрессорного) блока и электродвигателя.
Электродвигатель предназначен для привода поршневого блока и компрессорной группы.
Реле (прессостат) (1) служит для обеспечения работы компрессора в автоматическом режиме, поддержания

давления в ресивере.

Внимание!

Штуцер (12) с регулятором давления (11)(См. Рис.1) предназначен для подачи воздуха потребителю. Имеет

быстросъемное соединение.

Блок управления компрессором включает в себя: манометр давления в ресивере; манометр давления на

выходе (13); реле давления (прессостат)(1); кнопку пуска (2); регулятор давления на выходе (11) и
предохранительный клапан (13).

Манометр (13) предназначен для контроля давления в на выходе к потребителю.
Предохранительный клапан служит для ограничения максимального давления в ресивере, и отрегулирован

на давление открывания, превышающее давление нагнетания не более чем на 15%.

Кран слива конденсата служит для удаления конденсата из ресивера.

Реле давления (прессостат) отрегулирован на заводе, и не должен подвергаться

регулировкам со стороны пользователя.

5
