Prorab 1724 K2, 1722 K2, 1728 K2 User Manual [ru]

1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3
3
3
3

2. Общие правила безопасности

2.1. Дополнительные меры безопасности при работе с
аккумуляторным шуруповертом

3
5

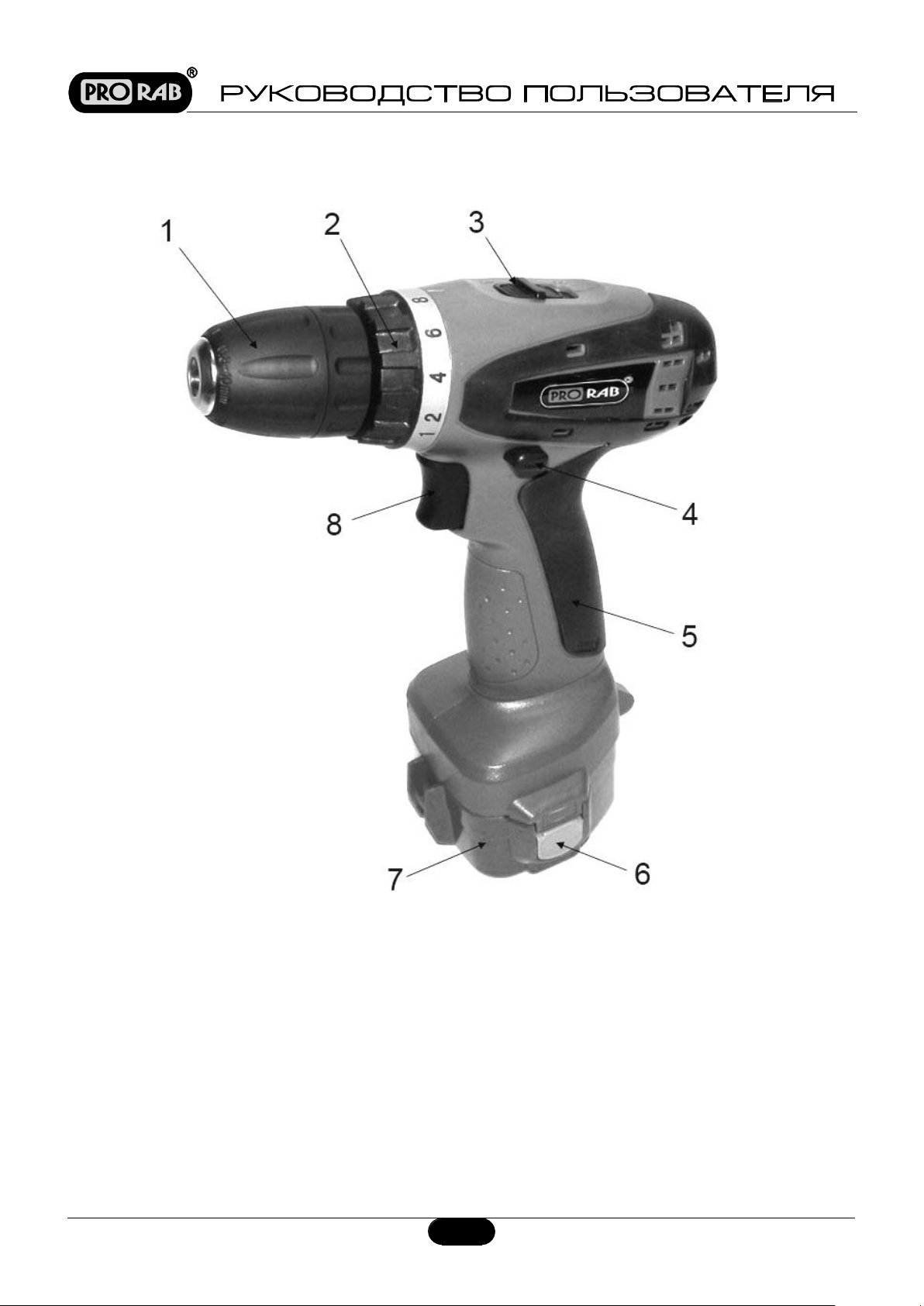

3. Устройство и составные части

7

4. Ввод в эксплуатацию

4.1. Распаковка

4.2. Сборка

8
8
8

5. Эксплуатация

5.1. Включение/ выключение

5.2. Переключение направления вращения

5.3. Регулятор режима работы и крутящего момента

5.4. Изменение частоты вращения

5.5. Зарядка аккумулятора

5.6. Рекомендации по завинчиванию

5.7. Рекомендации по сверлению

8
8
9

9
10
10
10
10

6. Техническое обслуживание

11

7. Гарантийные условия

11

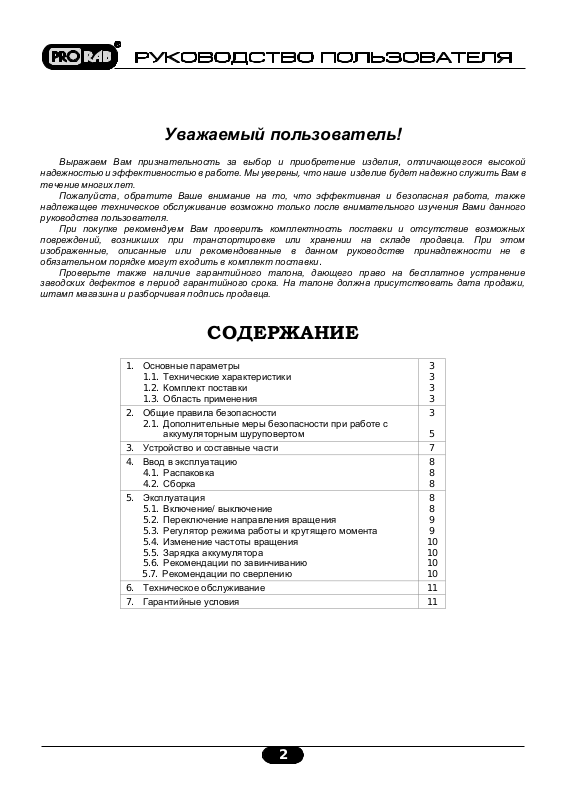

Уважаемый пользователь!

Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой

надежностью и эффективностью в работе. Мы уверены, что наше изделие будет надежно служить Вам в

течение многих лет.

Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также

надлежащее техническое обслуживание возможно только после внимательного изучения Вами данного

руководства пользователя.

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных
повреждений, возникших при транспортировке или хранении на складе продавца. При этом
изображенные, описанные или рекомендованные в данном руководстве принадлежности не в

обязательном порядке могут входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение
заводских дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи,

штамп магазина и разборчивая подпись продавца.

СОДЕРЖАНИЕ

2

1722 К2

1724 К2

1728 К2

Напряжение электропитания (постоянный ток)

В

12

14,4

18

Частота вращения (на холостом ходу)

об/мин

0-350

0-1250

0-350

0-1250

0-350

0-1250

Рабочий диаметр зажимного сверлильного патрона

мм

Ø10

Ø10

Ø10

Электрическая емкость аккумулятора

А ч

1,2

1,2

1,2

Напряжение электросети для зарядного устройства

В ~

230

230

230

Время зарядки аккумулятора

ч 1 1

1

ШУРУПОВЕРТ АККУМУЛЯТОРНЫЙ

PRORAB 1722 К2/ 1724 К2/ 1728 К2

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное

руководство для ознакомления с аккумуляторным шуруповертом (в тексте также используется краткий
термин – инструмент), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1 Технические характеристики

1.2 Комплект поставки

1. Шуруповерт аккумуляторный – 1 шт.

2. Дополнительный аккумулятор – 1 шт.

3. Зарядное устройство -– 1 шт.

4. Руководство пользователя – 1 шт.

5. Кейс – 1 шт.

1.3 Область применения

Аккумуляторный шуруповерт предназначен для закручивания резьбовых соединений разных типов

(винтов, болтов, шурупов), а также сверления в металлических, деревянных, пластмассовых и
подобных материалах.

Внимание!

Инструмент не предназначен для профессионального использования.

3

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них указаниям. Не

соблюдение приведенных ниже правил может привести к серьезным травмам, полученным в
результате механического воздействия режущего (например, сверла) или обрабатывающего (например,

отвертки) инструмента, поражениям электрическим током.

В целях безопасности дети моложе 18 лет, а также люди, не ознакомившиеся с данными правилами, не

должны пользоваться инструментом.

Используйте инструмент только по его прямому назначению, указанному в руководстве пользователя.
Если Вы не имеете навыков в работе с инструментом, настоятельно рекомендуется предварительно

проконсультироваться у специалиста или опытного пользователя.

Рабочее место

Помните! Вы несете ответственность за безопасность на рабочем месте!
Содержите рабочее место в чистоте и порядке. Беспорядок на рабочем месте может стать причиной

получения травмы.

Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных

опасностей, которые могут быть не слышимы из-за шума механизмов инструмента.

Не используйте инструмент в сырых местах, в среде водяных испарений, вблизи мест хранения

горючих жидкостей и газов.

Следите, чтобы поблизости не было людей (особенно детей), не осведомленных о работе. Они могут

стать жертвами разлетающихся частиц материала, обрабатываемого инструментом.

Работайте только в условиях хорошей видимости, или обеспечьте рабочее место достаточной

освещенностью.

Соблюдайте тишину в общепринятое время для отдыха.

Визуальный контроль

Каждый раз перед использованием инструмента производите его наружный осмотр на предмет

отсутствия повреждений. Неисправный инструмент использоваться не должен. При обнаружении
повреждений проверяйте инструмент только в сервисном центре.

Внимание!

Не используйте суррогатную блокировку, например, привязав пусковую клавишу (кнопку) изоляционной

лентой.

Поверхность рукояток инструмента должна быть чистой, сухой и не жирной.

Меры безопасности при эксплуатации

Следите, чтобы при включении инструмента в нем (на нем) не оставались настроечные и

закрепляющие инструменты, ключи и т.д.

Во время работы не носите свободную одежду, украшения и т.д., укройте длинные волосы, поскольку

все это может быть захвачено движущимися частями инструмента. Надевайте крепкую нескользящую
обувь, прочные брюки, защитные перчатки, защитные очки (обычные очки не являются защитными) или
защитную маску, респиратор (если при работе образуется пыль), защитные наушники (при повышенном

уровне шума), защитный шлем (в случае соответствующей опасности).

Запрещается пользоваться инструментом, если его устройства управления,

защитные и блокировочные устройства повреждены, изношены или удалены!

4

Внимание!

Во время работы выбирайте удобное, устойчивое, постоянно контролируемое Вами положение.
Оберегайте части вашего тела, в первую очередь пальцы, от возможных контактов с движущимися

частями инструмента.

Внимание!

Не перегружайте инструмент, он работает надежно и безопасно только при соблюдении параметров,

указанных в его технических характеристиках. Работайте с перерывами, чтобы не допустить перегрева

инструмента.

Следите, чтобы вентиляционные отверстия (прорези) в корпусе электродвигателя всегда были

открытыми и чистыми.

Внимание!

Не оставляйте инструмент без присмотра на рабочем месте. При работе на открытом воздухе не

оставляйте инструмент под дождем.

При сильном запылении рабочего места обеспечьте его достаточной вентиляцией.

Работайте собранно и ответственно! Не используйте инструмент, если Вы

устали, а так же если находитесь под влиянием алкоголя или понижающих

реакцию лекарственных и других средств!

Дожидайтесь полной остановки движущихся по инерции частей инструмента

после его выключения, не пытайтесь остановить их руками!

Не позволяйте электродвигателю тормозиться под нагрузкой! В случае

остановки электродвигателя при заклинивании, немедленно выключите

инструмент!

Меры безопасности при обслуживании, ремонте, хранении

Следите за чистотой инструмента, сразу по окончании работы очищайте с помощью мягкой ткани его

корпус и элементы управления от стружки, опилок и пыли. При этом не используйте твердые предметы
и агрессивные чистящие средства. Не мойте инструмент проточной водой.

При смене бит или сверла, при использовании дополнительных принадлежностей следуйте также

указаниям инструкций по их эксплуатации. Используйте только оригинальный или рекомендованный

изготовителем инструмента режущий и обрабатывающий инструмент. Не используйте поврежденный
или не подходящий по своим размерам и посадочному месту инструмент.

При обслуживании инструмента используйте только рекомендованные изготовителем вспомогательные

материалы.

При частом использовании инструмента, следите за состоянием графитовых щеток электродвигателя

(грязные и изношенные графитовые щетки вызывают сильное искрение и снижение мощности

электродвигателя).

Проверку и ремонт инструмента производите в сервисном центре, с использованием только

оригинальных запасных частей. Это обеспечит Вашу безопасность при дальнейшей эксплуатации

инструмента.

Если инструмент долго находился на холоде, перед использованием в помещении дайте ему нагреться

до комнатной температуры.

Храните инструмент в чистом, сухом и недоступном для детей месте.

2.1. Дополнительные меры безопасности при работе с

аккумуляторным шуруповертом

Перед установкой аккумулятора проследите, чтобы инструмент был выключен. Установка аккумулятора

во включенный инструмент может привести к несчастному случаю.

Используйте только оригинальный, входящий в комплект поставки аккумулятор. Использование других

аккумуляторов может привести к получению травмы или пожару.

5
