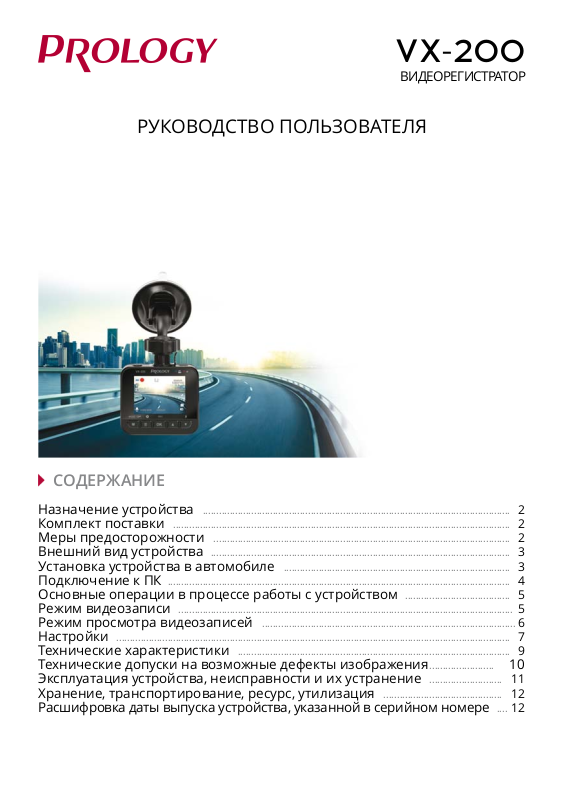

VX-200
ВИДЕОРЕГИСТРАТОР
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
СОДЕРЖАНИЕ
Назначение устройства .................................................................................................................. 2
Комплект поставки ............................................................................................................................. 2
Меры предосторожности .............................................................................................................. 2
Внешний вид устройства ............................................................................................................... 3
Установка устройства в автомобиле .................................................................................... 3
Подключение к ПК ............................................................................................................................... 4
Основные операции в процессе работы с устройством ....................................... 5
Режим видеозаписи ............................................................................................................................ 5
Режим просмотра видеозаписей .............................................................................................. 6
Настройки .................................................................................................................................................. 7
Технические характеристики ..................................................................................................... 9
Технические допуски на возможные дефекты изображения ........................ 10
Эксплуатация устройства, неисправности и их устранение ........................... 11
Хранение, транспортирование, ресурс, утилизация ............................................ 12
Расшифровка даты выпуска устройства, указанной в серийном номере .... 12
Руководство пользователя определяет порядок установки и эксплуатации автомобильного видеорегистратора (далее - «устройство») с напряжением бортовой сети 12-24 В.
В связи с постоянной работой по совершенствованию устройства,
повышающей его надёжность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отражённые в настоящем Руководстве.
Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство PROLOGY VX-200 предназначено для записи на карту памяти
microSD звука и видеоизображения дорожной ситуации из автомобиля.
КОМПЛЕКТ ПОСТАВКИ
— Устройство PROLOGY VX-200
— Кронштейн
— Автомобильный адаптер 12-24 В для подключения к разъему прикуривателя
— Краткое руководство пользователя
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Не допускайте попадание жидкостей в устройство.
>60°C <-10°C
2
Избегайте сильного нагревания и охлаждения устройства.
Избегайте ударов по устройству.
Не открывайте корпус.
ВНЕШНИЙ ВИД УСТРОЙСТВА
1
Язычок присоски
2
Присоска
3 Фиксатор присоски
4 Фиксатор угла наклона
1
2
3
устройства
5 Фиксатор крепления
кронштейна
6 Cветодиодные индикаторы
(горит красный - зарядка
аккумулятора; мигает синий -
4
6
5
8
7
9
10
11
видеозапись включена)
7 Линза видеокамеры
8 Разъём micro-USB
9 Слот для крепления
кронштейна
10 Кнопка включения питания;
выключения дисплея
11 Встроенный динамик
12 Кнопка переключения
режимов; включения защиты
12 13 14 15
16
17
18
19
20
записи M
13 Кнопка входа в меню настроек
14 ЖК-дисплей
15 Кнопка включения видеозаписи; подтверждения выбора; воспроизведения
файлов OK
16 Кнопка «вверх»;
17 Кнопка «вниз»; выключения записи звука
18 Встроенный микрофон MIC
19 Кнопка перезагрузки RESET
20 Слот для карты памяти microSD
УСТАНОВКА УСТРОЙСТВА В АВТОМОБИЛЕ
Установка
1. Тщательно протрите поверхность стекла в месте уста-
новки устройства.
2. Вставьте карту памяти microSD (не входит в комплект
поставки).
3. Вставьте соединительную часть кронштейна в слот на
верхней панели устройства 9 .
4. Установите кронштейн, плотно прижав присоску 2 к сте-
клу автомобиля.
5. Опустите рычажок фиксатора присоски 3 .
6. Отрегулируйте положение устройства для оптимального
обзора и закрепите его с помощью фиксатора
4 .
R
3
Съём
Для снятия устройства с кронштейна одной рукой
нажмите и удерживайте рычажок фиксатора крепления
5 (стр. 3), а второй рукой аккуратно отсоедините кор-
пус устройства, потянув его влево.
Для снятия кронштейна со стекла поднимите рычажок
фиксатора присоски. Затем потяните за язычок присоски 1
2. Потянуть
устройство
1. Нажать
и удерживать
(стр.3) и снимите кронштейн с места установки.
Использование автомобильного адаптера
Подключите автомобильный адаптер к разъ ёму micro-USB на устройстве
8 (стр.3). Затем подключите адаптер к гнезду прикуривателя.
В целях безопасности пассажиров кабель питания от прикуривателя следует провести, как показано на рисунке ниже.
ПОДКЛЮЧЕНИЕ К ПК
Подключите USB-кабель сначала к разъему micro-USB на корпусе
устройства 8 (стр. 3), затем к ПК. Питание устройства включится
автоматически, а на экране появится меню с двумя опциями: «Видеозапись» и «Веб-камера». Для выбора необходимой опции используйте
кнопки 16 , 17 и OK 15 (стр.3).
После выбора опции «Видеозапись» устройство будет работать в стандартном режиме видеорегистратора.
После выбора опции «Веб-камера» устройство будет работать в режиме
веб-камеры для ПК или ноутбука.
4
ОСНОВНЫЕ ОПЕРАЦИИ В ПРОЦЕССЕ РАБОТЫ С УСТРОЙСТВОМ
00:00:59
±
T
3
09:05:00
14/12/2018
Включение и выключение устройства
После подключения адаптера устройство включится и автоматически
начнёт запись. При этом прозвучит звуковой сигнал, а светодиодный
индикатор 6 (стр.3) замигает синим цветом.
После выключения зажигания автомобиля устройство автоматически
отключится.
Для ручного выключения и включения устройства нажмите и удерживайте кнопку
Переключение режимов
10 (стр.3).
Остановите видеозапись с помощью кнопки OK 15 (стр. 3). Для последовательного переключения режимов «Видеозапись» и «Воспроизведение» нажимайте кнопку M 12 (стр.3).
Сброс устройства
Если устройство перестало функционировать надлежащим образом, возникают зависания системы, нет отклика на нажатия кнопок и т. п., то необходимо выполнить перезагрузку. Для этого нажмите заостренным предметом кнопку RESET 19 (стр.3).
РЕЖИМ ВИДЕОЗАПИСИ
Индикация на экране
1
Индикатор защиты файла от перезаписи
2 Индикатор включенной видеозаписи
3 Индикатор текущего режима
4 Текущая настройка циклической записи
5 Текущая настройка экспозиции
6 Индикатор включения детектора движения
7 Индикатор включения режима интервальной
1
2
3
4
0
5
00:00:59
6
7
8
9
14/12/2018
09:05:00
съёмки
8 Текущая дата
9 Индикатор включения/отключения записи звука
10 Индикатор настройки датчика ускорения
11 Доступное время для видеозаписи; время текущей сессии
12 Текущая настройка разрешения видео
13 Индикатор включения режима парковки
14 Текущее время
15 Индикатор подключения карты microSD
16 Индикатор питания; заряда аккумулятора
Порядок записи файлов на карту памяти
Видеозапись ведется файлами заданной продолжительности (1/3/5
минут) в циклическом порядке, т.е. при заполнении карты памяти новые
файлы записываются на место самых старых.
После выключения зажигания автомобиля устройство автоматически
завершит последнюю запись и отключится.
10
11
12
13
14
15
16
5
Примечание. Перед извлечением карты необходимо останавливать виде-
озапись, иначе последний записываемый файл может быть поврежден.
Отключение записи звука
Во время включенной видеозаписи нажмите кнопку 17 для отключения
записи звука.
Установка защиты видеозаписи
Данная функция представляет собой защиту файла от случайного удаления и от перезаписи в циклическом режиме записи.
Во время включенной видеозаписи нажмите кнопку M 12 (стр. 3)
для защиты текущего видеофайла. В левой верхней части экрана появится индикация в виде ключа 1 (стр.5).
Функции установки/снятия защиты записанных файлов доступны в меню
настроек просмотра видеозаписей (см. ниже).
Защита также автоматически включается при срабатывании датчика
ускорения (G-сенсора). Для этого настройте данную функцию в меню
настроек.
Примечание. Защищенные файлы можно удалить вручную, предва-
рительно разблокировав их, либо с помощью форматирования карты
памяти.
Режим парковки
Данная функция работает в выключенном состоянии видеорегистратора.
Для этого ее необходимо предварительно включить в меню общих
настроек (стр. 8). Когда функция включена, в правой части дисплея
ото-бражается соответствущая индикация 13 (стр.5).
Когда автомобиль подвергнется удару или качанию, видеорегистратор
автоматически включится и начнет видеозапись. Запись будет заблокирована от стирания при циклической видеозаписи. Через 30 секунд
после окончания воздействия на автомобиль видеозапись отключится.
Совет от производителя:
— При попадании в ДТП прочитайте вслух номер другого автомо-
биля: он может оказаться неразборчивым на видео, зато точно
будет услышан на аудиозаписи. Буквы номера рекомендуется зачитывать в виде имен: то есть «А123ВЕ999» следует произнести как
«Анна-один-два-три-Виктор-Елена-девять-девять-девять».
РЕЖИМ ПРОСМОТРА ВИДЕОЗАПИСЕЙ
Для перехода в режим просмотра видеозаписей нажмите кнопку M 12
(стр.3), предварительно остановив видеозапись.
С помощью кнопок 15 и 17 (стр. 3) выберите необходимый видеофайл. Нажимайте кнопку OK 15 (стр. 3) для запуска/остановки просмотра
выбранной видеозаписи.
Во время воспроизведения нажимайте кнопку
в прямом направлении или кнопку - для перемотки в обратном
направлении.
6
для перемотки записи
НАСТРОЙКИ
Рaзрешение
Интервальная съёмка
Экспозиция
Детектор движения
Цикл записи
T
Находясь в режиме видеозаписи или просмотра
файлов, нажмите кнопку 13 (стр. 3) для перехода в меню настроек текущего режима. Если включена видеозапись, требуется предварительно ее
отключить. Для перехода ко второй вкладке («Общие
настройки») нажмите кнопку
еще раз.
С помощью кнопок 16 и 17 (стр. 3) пере-
Рaзрешение
Цикл записи
Интервальная съёмка
+
Экспозиция
Детектор движения
мещайтесь вниз/вверх по пунктам меню. Нажимайте кнопку OK 15 (стр. 3), находясь на том пункте меню, настройку
которого хотите изменить. С помощью кнопки или выберите необходимый пункт настройки, затем нажмите кнопку OK для подтверждения
выбора.
Настройки видеозаписи
Разрешение
Большее значение разрешения увеличивает детализацию изображения
и требует больше места на карте памяти.
Цикл записи
Данная настройка устанавливает продолжительность одного файла при
циклической записи на microSD-карту.
Интервальная съёмка
Данная опция позволяет устройству записывать видео покадрово, с заданным интервалом времени.
Экспозиция
Опция предназначена для сдвига экспозиции (сочетания времени
выдержки и числа дифрагмы) относительно значения, вычисленного
устройством автоматически. Сдвиг экспозиции на 1 EV в ту или иную
сторону означает изменение количества света в 2 раза. Для съёмки объектов на светлом фоне следует выбирать значения EV +1...+3, на тёмном
фоне – EV -1...-3.
Детектор движения
Если опция включена, то при возникновении движения в кадре автоматически включается видеозапись на 10 секунд.
Запись звука
Данная опция поволяет отключить запись звука при видеозаписи.
Штамп даты
Опция помещает текстовую информацию о текущих дате и времени в нижней части кадра.
7
Датчик ускорения
Данная опция предназначена для включения датчика ускорения и установки его чувствительности, которая влияет на срабатывание автоматического включения защиты видеозаписи. Датчик срабатывает при
внезапном столкновении, вращении, резком ускорении или торможении автомобиля. Всего доступно 3 установки степени чувствительности
датчика.
Режим парковки
Когда автомобиль подвергнется удару или качанию, устройство автоматически включится и произведет защищенную видеозапись в течение 30
секунд (подробное описание режима см. на стр.6).
Настройки режима просмотра видеозаписей
Удаление
При необходимости удаления текущего файла или всех файлов, выберите опцию «Удалить файл» или «Удалить все».
Примечание. Защищенные файлы (с индикацией ключа в верхней части
экрана) можно удалить только с помощью ПК или форматирования карты.
С помощью устройства их также можно удалить, предварительно сняв
защиту (см. ниже).
Защита
С помощью данной опции можно включить или выключить защиту (блокировку) у текущего файла или всех файлов, находящихся на карте памяти.
Слайд-шоу
Запуск просмотра всех файлов в режиме слайд-шоу с выбором интервала
времени отображения.
Общие настройки
Выключение экрана
При значении «Выкл» экран постоянно работает, при других значениях
экран автоматически отключается через заданное время после последнего действия.
Автовыключение
Автоматическое выключение устройства через заданное время. При
значении «Выкл» устройство постоянно работает, при других значениях
устройство автоматически отключается через заданное время после
последнего действия.
Устройство не отключается во время включенной видеозаписи.
Звук кнопок
Включение/выключение звука при нажатии кнопок на устройстве.
Я
зык
Выбор языка экранного меню устройства.
8
Дата/время
С помощью данной настройки можно установить текущие дату и время,
а также включить или выключить их в нижней части экрана. Для установки даты и времени необходимо зайти в соответствующий пункт меню
и с помощью кнопки OK перемещать курсор для выбора единицы времени, а кнопками и изменять значение.
Форматирование
Данная опция позволяет отформатировать карту памяти microSD. Выберите «ОК» для форматирования.
ВНИМАНИЕ!
— После форматирования карты все файлы, в том числе защищенные
видеозаписи, будут удалены.
Настройки по умолчанию
Данная опция позволяет сбросить все произведённые настройки устройства и вернуть заводские. Для этого выберите значение «ОК».
Версия ПО
Просмотр версии установленного программного обеспечения устройства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные
Процессор ............................................................. AC5401
Матрица камеры ................................................. GC2023
Макс. угол обзора камеры по диагонали ........
Динамик ................................................................ встроенный
Микрофон ............................................................. встроенный
Датчик ускорения (G-сенсор) ............................. встроенный
Тип аккумулятора ................................................. литий-ионный
Емкость аккумулятора ........................................ 180 мА/ч
Напряжение питания ......................................... 5 В (1,5 А макс.)
Потребление ........................................................ 7,5 Вт
Габариты (ШВГ) ............................................. 645632 мм
Диапазон рабочих температур ........................ -10…+60 °С
Диапазон температур хранения ...................... -30…+80 °С
Допустимая влажность при работе ................ 10-80 %
120°
Экран
Тип .......................................................................... TFT LCD
Диагональ ............................................................. 2″ (51 мм)
Разрешение .......................................................... 320240
Подключение внешних устройств и карт памяти
Слот для подключения карт памяти ............... microSD (8-32 ГБ, класс 10)
USB-разъем .......................................................... micro-B
9
Форматы файлов
Видеозапись ......................................................... MOV (AVC кодек)
Длительность записи ......................................... 1/3/5 минут
Разрешение видео
1080FHD ................................................................. 1920x1080, 30 к/с
720P ........................................................................ 1280x720, 30 к/с
VGA
......................................................................... 640x480, 30 к/с
Примечание. Технические характеристики, комплектация и внешний вид
устройства могут быть изменены производителем без предварительного
уведомления.
ТЕХНИЧЕСКИЕ ДОПУСКИ НА ВОЗМОЖНЫЕ ДЕФЕКТЫ
ИЗОБРАЖЕНИЯ
Жидкокристаллическая панель состоит из множества точек, называемых
пикселями. Пиксель состоит из трех субпикселей основных цветов – красного, зеленого и синего, расположенных по горизонтали. Появление
на ЖК-панели небольшого количества дефектных пикселей (постоянно
светящихся одним цветом) объясняется огромным общим количеством
пикселей и сложностью технологического процесса. Минимизация
подобных дефектов достигается тщательным контролем качества производства ЖК-панелей, регламентированного
требованиями стандарта ISO 13406-2.
ЖК-панель устройства условно разделяется на
2 зоны, «А» и «Б», как показано на рисунке, и
подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно
светящихся одним цветом, превышает любое
число пикселей, указанное в таблице.
Цвет пикселя Зона «А» Зона «Б»
Белый 00
Черный 36
Цвет субпикселя
Синий 36
Красный 36
Зеленый 36
Всего 36
10
ЭКСПЛУАТАЦИЯ УСТРОЙСТВА, НЕИСПРАВНОСТИ И ИХ
УСТРАНЕНИЕ
В этой главе приведены рекомендации по решению возможных проблем, возникающих во время эксплуатации устройства.
Примечание. Если возникшую проблему невозможно устранить, руко-
водствуясь приведенными ниже рекомендациями, обратитесь в сертифицированный сервисный центр.
Неисправность Причина Устранение
Протрите объектив видео-
Низкое качество
изображения
На карте памяти microSD
отсутствуют файлы с
поездками, видеозапись
не работает
На дисплее появляется надпись «Карта
заполнена»
Устройство не снимает
видео, либо внезапная
остановка видеозаписи
Устройство не выполняет
видеозапись на карту
памяти, появляется сообщение с предложением
отформатировать карту
Устройство не реагирует
на команды
Загрязнен
объектив камеры
Загрязнено
ветровое стекло
автомобиля
Карта памяти
неисправна
Недостаточно
свободного
на карте microSD
Карта памяти
ниже 10-го класса
Неподходящий
формат
памяти
Сбой системы
устройства
места
карты
камеры мягкой безворсовой
тканью или специальным карандашом для чистки объективов
Очистите ветровое стекло
автомобиля
Используйте исправную карту
памяти
Поменяйте в настройках разрешение видео, значение интервала записи или отформатируйте
карту памяти
Используйте карту памяти 10-го
класса или выше
Отформатируйте карту памяти
в настройках устройства
(стр.9)
Нажмите кнопку перезагрузки на
устройств
е RESET 19 (стр.3)
11
ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ
Устройство рекомендуется хранить в складских или домашних условиях и
при необходимости транспортировать в крытых транспортных средствах
любого вида в упакованном виде при температуре от -20 °С до +70 °С.
Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность
механических повреждений.
Срок службы устройства — 2 года. Устройство
материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
РАСШИФРОВКА ДАТЫ ВЫПУСКА УСТРОЙСТВА, УКАЗАННОЙ
не содержит вредных
В СЕРИЙНОМ НОМЕРЕ
12-значный серийный номер устройства указывается под штрих-кодом на
упаковке, а также на стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно расшифровать 5-й и 6-й знак из 12-значного серийного номера.
Пример расшифровки приведён ниже.
1AAA8A000001
А – месяц выпуска (A – январь, B – февраль, C – март,
D – апрель, E – май, F – июнь, G – июль, H – август,
I – сентябрь, J – октябрь, K – ноябрь, L – декабрь)
8 – год выпуска (8 – 2018, 9 – 2019 и т. д.)
Данное устройство выпущено в январе 2018 года.
ТЕХПОДДЕРЖКА: 8 800 333 03 23
Видеорегистратор Prology VX-200
Произведено в Китае
Изготовитель и импортёр: АО «Фирма «ММС»
127220, г. Москва, Писцовая, д. 1А
Loading...
