Prology iMap-7100 User manual

iMap-7100

Портативная навигационная система с цветным сенсорным ЖК-дисплеем размером 178 мм (7")

Наименование: Пролоджи айМап-7100

Страна-производитель: Китай

Основное предназначение товара:

Портативная навигационная система с ЖК-дисплеем размером 7"

Срок службы: 2 ãîäà Изготовитель: СХТ Гроуп АГ

Юридический адрес изготовителя:

ЕБС Бизнесс Форум, Баарерштрассе 135, СХ-6301 Зуг, Швейцария

Содержание

Назначение устройства	2
Функции устройства........................................................................................................................	3
Комплект поставки...........................................................................................................................	3
Рекомендации по эксплуатации и меры предосторожности...............................	4
Встроенный аккумулятор	5
Особенности использования системы GPS .....................................................................	5
Внешний вид устройства и элементы управления ....................................................	6
Передняя панель.............................................................................................................................	6
Левая и задняя панели.................................................................................................................	6
Зарядка аккумулятора..................................................................................................................	7
Установка устройства......................................................................................................................	7
Использование кронштейна ....................................................................................................	8
Использование автомобильного адаптера	8
Основные операции	9
Начало работы	9
Основные операции по управлению устройством	9
Выключение устройства/переход в спящий режим	9
Главное меню	10
Использование карты памяти microSD	10
Режим навигации	11
GPS-ïðè¸ìíèê	12
Основные режимы и настройки устройства	12
Режим мультимедиа	12
Воспроизведение аудиофайлов	13
Воспроизведение видеофайлов	14
Просмотр файлов изображений	15
Чтение текстовых файлов	16
Èãðû	17
Настройки устройства	17
Уровень громкости устройства	18
Яркость подсветки сенсорного экрана	18
Выбор языка экранных меню	18
Настройки USB	19
Путь навигационного ПО	20
Сведения о системе	21
Настройки отображения времени и даты .......................................................................	21
Приложения .......................................................................................................................................	22
Калькулятор....................................................................................................................................	22
Калибровка сенсорного экрана...........................................................................................	23
Технические характеристики ..................................................................................................	24
Основные .......................................................................................................................................	24
Подключение внешних устройств и карт памяти.........................................................	24
Экран	25
Аккумулятор	24
Воспроизводимые форматы и типы файлов...............................................................	25

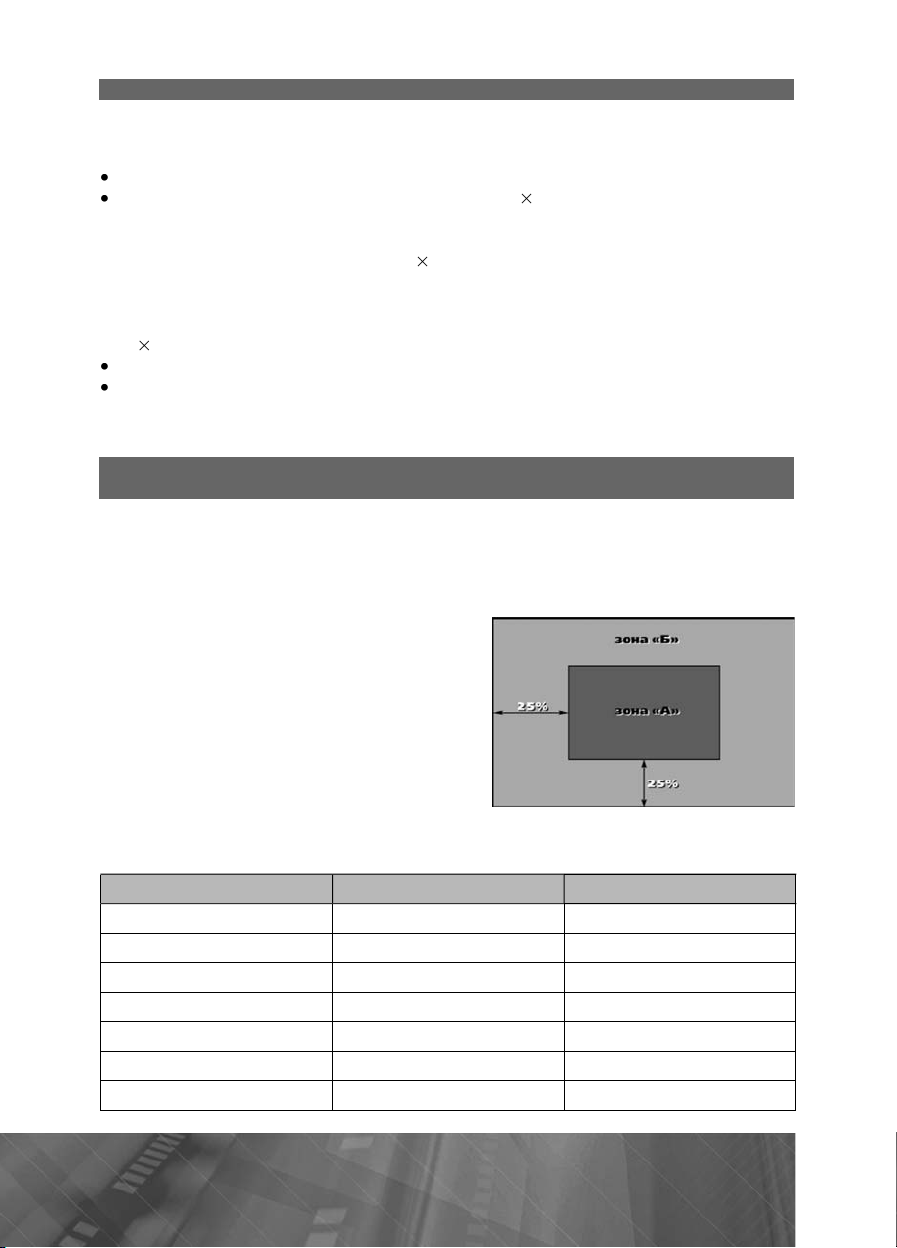

Технические допуски на возможные незначительные дефекты
изображения......................................................................................................................................	25

Эксплуатация устройства, неисправности и их устранение.............................	26
Перезагрузка системы	26
Возможные неисправности и методы их устранения	26
Для безопасного управления автомобилем ................................................................	27
Хранение, транспортирование, ресурс, утилизация	28
Гарантии поставщика	28
Расшифровка даты выпуска устройства,
указанной в серийном номере..............................................................................................	29
Для заметок.......................................................................................................................................	30

Руководство пользователя определяет порядок установки и эксплуатации портативной навигационной системы (далее устройства) в автомобиле с напряжением бортовой сети 12 В.

Самостоятельное вскрытие устройства, механические повреждения и нарушение правил эксплуатации могут привести к его неисправностям и лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отраженные в настоящем Руководстве.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.

Назначение устройства

Устройство PROLOGY iMap-7100 оснащено цветным сенсорным ЖК-дис- плеем с размером экрана по диагонали 178 мм (7"). Такой дисплей обеспечивает минимальное потребление энергии.

Устройство обеспечивает:

•прокладывание маршрута и определение местоположения с использованием сигналов спутников системы GPS в режиме реального времени благодаря встроенному навигационному программному обеспечению Навител Навигатор;

•чтение карт памяти microSD;

•совместимость с форматами MP3/WMV/AVI/JPEG/TXT;

•воспроизведение аудио- и видеофайлов, файлов изображений, текстовых файлов.

2	PROLOGY iMap-7100

Функции устройства

•Интерактивный сенсорный ЖК-монитор 178 мм (7")

•Программное обеспечение «Навител® Навигатор»

•Подробные карты России, Украины, Беларуси, Казахстана, Латвии, Литвы, Эстонии, Польши, Норвегии, Дании, Швеции и Финляндии

•Картографическое покрытие более 370 000 населенных пунктов

•Более 30 000 населенных пунктов с HD картографией

•Отображение карт в режимах 2D/3D

•Встроенный при¸мник системы глобальной навигации GPS

•Музыкальный и видеопроигрыватель

•Слот расширения для карт памяти microSD

•Интерфейс mini-USB

•Процессор MSTAR 500 МГц

•Объ¸м внутренней памяти – 4 ГБ

•Встроенный аккумулятор

•Встроенный динамик

•Выход на наушники

Комплект поставки

Портативная навигационная система PROLOGY iMap-7100	1 øò.
Документация к навигационному ПО	1 комплект
Кронштейн	1 øò.

Автомобильный адаптер 12 В для подключения к разъ¸му прикуривателя 1 шт.

USB-кабель	1 øò.
Настоящее Руководство пользователя	1 øò.
Гарантийный талон	1 øò.
Индивидуальная потребительская тара	1 комплект

Рекомендации по эксплуатации и меры предосторожности

Портативная навигационная система iMap-7100 является персональным компьютером с дисплеем 7" (процессор MStar 500 МГц, оперативная память – 128 МБ, внутренняя память – 4 ГБ, установленное лицензированное программное обеспече- ние – Microsoft WinCE 6.0). Данное изделие является технически сложным товаром

âсоответствии с постановлением Правительства Российской Федерации от 10 ноября 2011 г. ¹ 924 «Об утверждении перечня технически сложных товаров», в отношении которого требования потребителя об их замене подлежат удовлетворению в случаях, предусмотренных Законом РФ «О защите прав потребителей».

Монтаж и эксплуатация данного сложного электронного устройства должны осуществляться в соответствии с настоящим Руководством. Эксплуатация устройства, подключение и настройка изложены в данном Руководстве и могут быть произведены потребителем в полном объ¸ме самостоятельно.

Для подачи питания на данное устройство при его эксплуатации в автомобиле может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».

Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к разделу «Эксплуатация устройства, неисправности и их устранение» (стр. 26). Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр. Адрес и телефон авторизованного сервисного центра в Вашем городе Вы можете узнать на официальном сайте Prology: http://prology.ru/support

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей

âустройство, т.к. это может привести к выходу устройства из строя.

После эксплуатации автомобиля в летний период на открытом воздухе необходимо пылесосить салон в целях сбора возможных насекомых и предотвращения попадания их внутрь устройства. Попадание внутрь устройства насекомых НЕДОПУСТИМО.

Избегайте длительного воздействия на устройство пыли и повышенной влажности.

При попадании в устройство жидкости и/или посторонних предметов немедленно отключите питание.

Устройство должно быть установлено в проветриваемом или вентилируемом месте, недоступном для попадания прямых солнечных лучей, таким образом, чтобы оно не перекрывало обзор дорожного движения.

Перед очисткой корпуса устройства его питание должно быть отключено. Используйте для очистки слегка влажную мягкую безворсовую ткань. Запрещается использовать для этой цели какие-либо моющие или чистящие жидкости.

Для очистки сенсорного экрана используйте специальные чистящие салфетки, имеющиеся в продаже в магазинах электроники.

Избегайте воздействия высоких температур и механических воздействий на кабель питания и USB-кабель устройства.

4	PROLOGY iMap-7100

Не подвергайте устройство сильным ударам.

При резких перепадах температуры окружающего воздуха возможно появление конденсата внутри устройства. В этом случае необходимо отключить питание устройства и дождаться полного исчезновения конденсата.

Не прилагайте чрезмерных усилий при нажатии на сенсорные иконки во избежание повреждения ЖК-экрана.

Для защиты сенсорного экрана от царапин рекомендуется использовать специальные защитные пленки и стилусы, имеющиеся в продаже в магазинах электроники.

При возникновении неисправностей в работе устройства не пытайтесь устранить их самостоятельно. Обратитесь в сертифицированный сервисный центр.

Производитель не нес¸т ответственность:

•за ошибки, допущенные при эксплуатации устройства и приведшие к его выходу из строя;

•ущерб, прямо или косвенно причин¸нный в процессе эксплуатации устройства его владельцу, третьим лицам и/или их имуществу и недвижимости.

Встроенный аккумулятор

Никогда не разбирайте устройство, не подвергайте его сильному нагреванию и не кладите его в воду, так как это может привести к нагреванию встроенного аккумулятора с большим выделением тепла.

Когда ресурс аккумулятора израсходован, он должен быть утилизирован в соответствии с местными законами.

Запрещается разбирать устройство для замены встроенного аккумулятора. Если аккумулятор необходимо заменить, обращайтесь в сертифицированный сервисный центр.

Особенности использования системы GPS

Точность определения координат с использованием GPS (Global Positioning System – глобальная система позиционирования) составляет около 15 метров. Прич¸м высотные здания, деревья вдоль дорог, движение в тоннеле создают так называемую радиотень и снижают точность до 100 метров и более.

После включения питания устройства может потребоваться несколько минут для того, чтобы получить сигнал с GPS-спутников и определить текущее местоположение.

Во время работы устройства не используйте приборы, работающие в частотном диапазоне, близком к диапазону GPS, во избежание снижения точности определения координат местоположения.

Ниже указаны причины, по которым отображение координат может быть не совсем точным или отсутствовать:

•дорога имеет очень крутые повороты;

•сильная облачность, туман, дождь;

•тонировка ветрового стекла над местом крепления устройства;

•устройство установлено слишком высоко и находится непосредственно под потолком салона автомобиля;

•дорога, идущая в гору, имеет много поворотов;

•автомобиль разворачивается на ограниченном пространстве проезжей части или парковки;

•автомобиль движется среди высоких зданий или по заснеженной местности.

Внешний вид устройства и элементы управления

Передняя панель

Кнопка включения/выключения питания 2. Индикатор состояния заряда аккумулятора 3. Сенсорный ЖК-дисплей

Левая и задняя панели

1. Кнопка включения/выключения питания 2. Аудиовыход mini-jack 3,5 мм (стерео)

3. Слот для подключения карт памяти microSD 4. Разъ¸м для подключения кабеля mini-USB 5. Кнопка перезагрузки системы RESET

6. Встроенный динамик

6	PROLOGY iMap-7100

Зарядка аккумулятора

Перед первым включением устройства его встроенный аккумулятор необходимо заряжать не менее 8 часов. Подключите кабель mini-USB к устройству, а затем к персональному компьютеру. Или используйте автомобильный адаптер для подключения устройства к прикуривателю, в этом случае время зарядки полностью разряженного аккумулятора составит около 4 часов. Максимальная ¸мкость встроенного аккумулятора достигается после 10 циклов «зарядка-разрядка».

Примечание. Встроенный аккумулятор заряжается по специальному алгоритму, который включает в себя несколько стадий зарядки с разным током. Поэтому, когда аккумулятор заряжен уже более чем на 90%, начинается постоянная зарядка минимальным током. Это делается для максимального использования возможностей аккумулятора в течение длительного времени.

Во время зарядки встроенного аккумулятора устройство может быть вклю- чено, о процессе зарядки свидетельствует изображение элемента питания на экране устройства.

ВНИМАНИЕ!

Для оптимального использования литиевого аккумулятора следуйте нижеприведенным рекомендациям:

•не заряжайте аккумулятор при высокой температуре окружающей среды;

•нет необходимости полностью разряжать аккумулятор перед подзарядкой. Вы можете производить подзарядку даже в случае, если аккумулятор разряжен не полностью;

•если устройство не используется в течение длительного времени, необходимо производить полную зарядку аккумулятора один раз в две недели.

Установка устройства

Устройство поставляется с кронштейном и автомобильным адаптером для установки устройства в автомобиле.

ВНИМАНИЕ!

Никогда не устанавливайте устройство в тех местах, где оно может перекрыть обзор водителю или в тех местах, где установка данного типа изделий запрещена Российским законодательством. В случае несоблюдения пользователем норм Российского законодательства производитель не нес¸т ответственности за подобный тип установки изделия.

Использование кронштейна

Протрите поверхность ветрового стекла в том месте, где будет установлен кронштейн, мягкой тканью с использованием чистящего средства Удалите защитную пл¸нку с присоски кронштейна.

Установите кронштейн, подняв рычажок фиксатора присоски и плотно прижав присоску кронштейна к ветровому стеклу или передней панели автомобиля.

Опустите рычажок фиксатора присоски.

Плотно затяните фиксирующие винты на кронштейне, избегая чрезмерных усилий Установите навигатор на кронштейн. Кронштейн состоит из защ¸лки и осно-

вания. Закрепите основание с установленной защ¸лкой на ветровом стекле автомобиля. Затем вставьте устройство в защ¸лку.

Для снятия кронштейна поднимите рычажок фиксатора присоски. Затем потяните за язычок присоски и снимите кронштейн с места установки

ВНИМАНИЕ

Внешний вид устройства и крепления может отличаться от указанного на исунке

Перепады температуры и влажности могут вызвать отсоединение присоски от ветрового стекла или приборной панели автомобиля.

Чтобы исключить возможность хищения устройства, не оставляйте его в автомобиле на ночь или когда надолго оставляете автомобиль на стоянке.

Убедитесь, что для устройства обеспечен беспрепятственный обзор неба для над¸жного при¸ма сигналов спутников системы GPS. Определение местоположения будет произведено в течение нескольких минут.

Использование автомобильного адаптера

Устройство снабжено автомобильным адаптером для зарядки аккумулятора и питания устройства при эксплуатации в автомобиле.

ВНИМАНИЕ!

Для защиты устройства от резких бросков напряжения бортовой сети всегда подключайте автомобильный адаптер только при запущенном двигателе.

1. Подключите автомобильный адаптер к USB-разъ¸му устройства. 2. Подключите адаптер к гнезду прикуривателя автомобиля.

3. Светодиодный индикатор на корпусе адаптера будет сигнализировать о подключении к источнику питания

8	PROLOGY iMap-7100

Основные операции

Начало работы

Для включения устройства удерживайте нажатой не менее 2 секунд кнопку включения/выключения питания (1, стр. 6) на верхней панели устройства (стр. 6, рис. вверху).

На экране появится логотип Prology, затем главное меню устройства (стр. 10).

Подсоедините автомобильный адаптер, как описано выше, если устройство используется в автомобиле.

Перед первым использованием устройства рекомендуется выполнить процедуру калибровки сенсорного экрана. Подробнее о процедуре калибровки экрана смотрите в разделе «Калибровка сенсорного экрана» на стр. 23.

Основные операции по управлению устройством

Для взаимодействия с устройством касайтесь сенсорного экрана кончиком пальца или стилусом. Вы можете выполнять следующие действия:

Быстрое касание (щелчок)

Коснитесь экрана кончиком пальца для открытия различных опций и нажатия сенсорных иконок.

Касание с удерживанием

Коснитесь и удерживайте область экрана кончиком пальца до тех пор, пока требуемое действие не завершится.

Выключение устройства/переход в спящий режим

Нажмите и удерживайте кнопку включения/выключения питания (1, стр. 6) на верхней панели устройства (стр. 6, рис. вверху). На экране появится меню выключения устройства.

Для выключения устройства нажмите сенсорную иконку Выключение. Для перехода в спящий режим выберите нажмите сенсорную иконку Режим сна. Нажмите сенсорную иконку Назад для возврата. Для выхода из спящего режима повторно нажмите удерживайте кнопку включения/выключения питания. На экране отобразится режим, в котором устройство находилось перед выключением.
