Page 1
LAVE-VAISSELLE
DWS 45P
FR

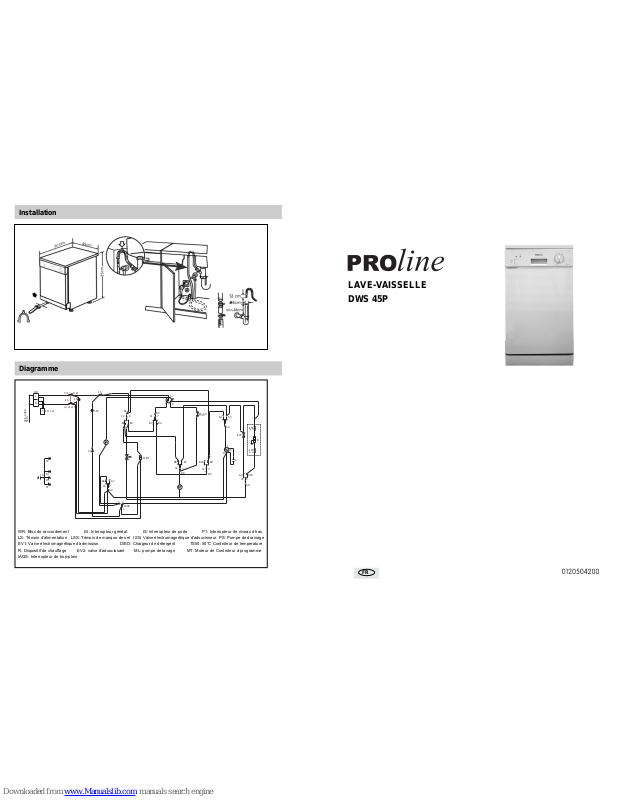

Installation
Diagramme
WR: Bloc de raccordement IG: Interrupteur généal IS: Interrupteur de porte P1: Interrupteur de niveau d'eau
LS: Témoin d'alimentation LSS: Témoin de manque de sel ISS: Valve électromagnétique d'adoucisseur PS: Pompe de drainage
EV1: Valve électromagnétique d'admission D/ED: Chargeur de détergent TS50: 50°C Contróleur de temperature
R: Dispositif de chauffage EV2: valve d’adoucissant ML: pompe de lavage MT: Moteur de Contróleur à programme
IAQS: Interrupteur de trop-plein
ISS
2
4(2)
2(1)
1(2)
3(1)
LS
B10
B9
A7
A6
3
2
1
TS.50
8
A8
D/Ed
B5
B3
B2
B3
7
3
4
B6
B7
B8
A3
n.a.
B1
B4
CLCL
CL
3
1
IAQS
CL
CL
1
T6
T1
T4
T3
T2
IG
A
M
C
IS
WR
220-
240V
~
50
Hz
C
N
L
2
A5
A4
R
EV2
n.c.
ITR
A10
A9
A8
1
B8
LSS
CL 1
n.c.
ITR
F Filter
Page 2
A B
C
.2.
.1.
ARRÊT
MARCHE
DWS45P
D
E
AVIS
Nous vous invitons à lire attentivement les instructions
contenues dans ce manuel car elles vous fourniront des
informations importantes pour installer, utiliser et entretenir
votre appareil de façon correcte et en toute sécurité.
Cet appareil est conforme aux Directives CEE :
- 73/23/CEE du 19 février 1973 (Basse tension) et modifica
tions successives ;
- 89/336/CEE du 3 mai 1989 (Compatibilité électromagnétique)
et modifications successives.
- Déballez l'appareil avec soin.
- Ensuite, assurez-vous qu'il n'a pas été endommagé pendant le
transport. En cas de panne veuillez contacter votre revendeur.
- Le lave-vaisselle doit être utilisé exclusivement par des adultes,
pour laver de la vaisselle et des ustensiles de cuisson.
- Règles essentielles qu'il convient d'observer au moment d'utiliser
l'appareil :
* Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus
ou lorsque vos mains ou vos pieds sont mouillés.
* L'utilisation de rallonges et de prises multiples est à proscrire.
* Au cours de l'installation, assurez-vous que le cordon
d'alimentation n'est pas plié ou écrasé de façon excessive, ce
qui pourrait être dangereux.
La sécurité est une habitude qu'il est bon de cultiver
- Conservez les détergents hors de portée des enfants. Tenez les
enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert.
- Cet appareil ne peut être installé en extérieur, même si la zone
est protégée par un toit. Il est également très dangereux de
l'exposer à la pluie et aux éléments atmosphériques.
- Ne touchez en aucun cas la résistance pendant ou après un
cycle de lavage.
- Ne vous appuyez pas et ne vous asseyez jamais sur la porte du
lave-vaisselle car l'appareil pourrait basculer.
- Si le lave-vaisselle ne fonctionne pas, fermez le robinet d'arrivée
d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé
"Diagnostic des pannes". Si ne pouvez résoudre le problème
par vous-même, Veuillez contacter votre service après vente
Proline le plus proche.
- Les réparations doivent être réalisées exclusivement par du
personnel spécialisé.
- Pour la mise au rebut, rendez les appareils inutilisables en
sectionnant le cable d'alimentation et en démontant le verrou de
la porte.
- L'appareil doit être installé de manière à ce que la fiche soit
toujours accessible.
- Si le cordon d'alimentation est endommagé, il doit être remplacé
par un cable spécial ou de montage disponible auprès du
fabricant ou du Service Après-vente.
A
B
C
D
E
MARCHE-ARRÊT Voyant
MARCHE-ARRÊT Boutton
Poignée d'ouverture de la porte
Manette sélection programmes
Indicateur lumineux manqué de sel
Gros plan (bandeau de commandes)
A
B
C
D
E
F
G
H
Gros plan de l'intérieur
Panier supérieur
Réglage de la hauteur du panier
Bras d'aspersion supérieur
Panier inférieur
Bras d'aspersion inférieur
Distributeur de détergent et de liquide de rinçage
Bouchon du réservoir à sel
Filtre de lavage
Caractéristiques techniques
Largeur
45 cm
Profondeur
60 cm
Hauteur
85 cm
Capacité
9 couverts standard
Pression de l'eau dans les conduits
Tension d'alimentation
220-240V~ 50HZ
2150W
Puissance totale
0.03-0.6MPa
FR
FR
Page 3

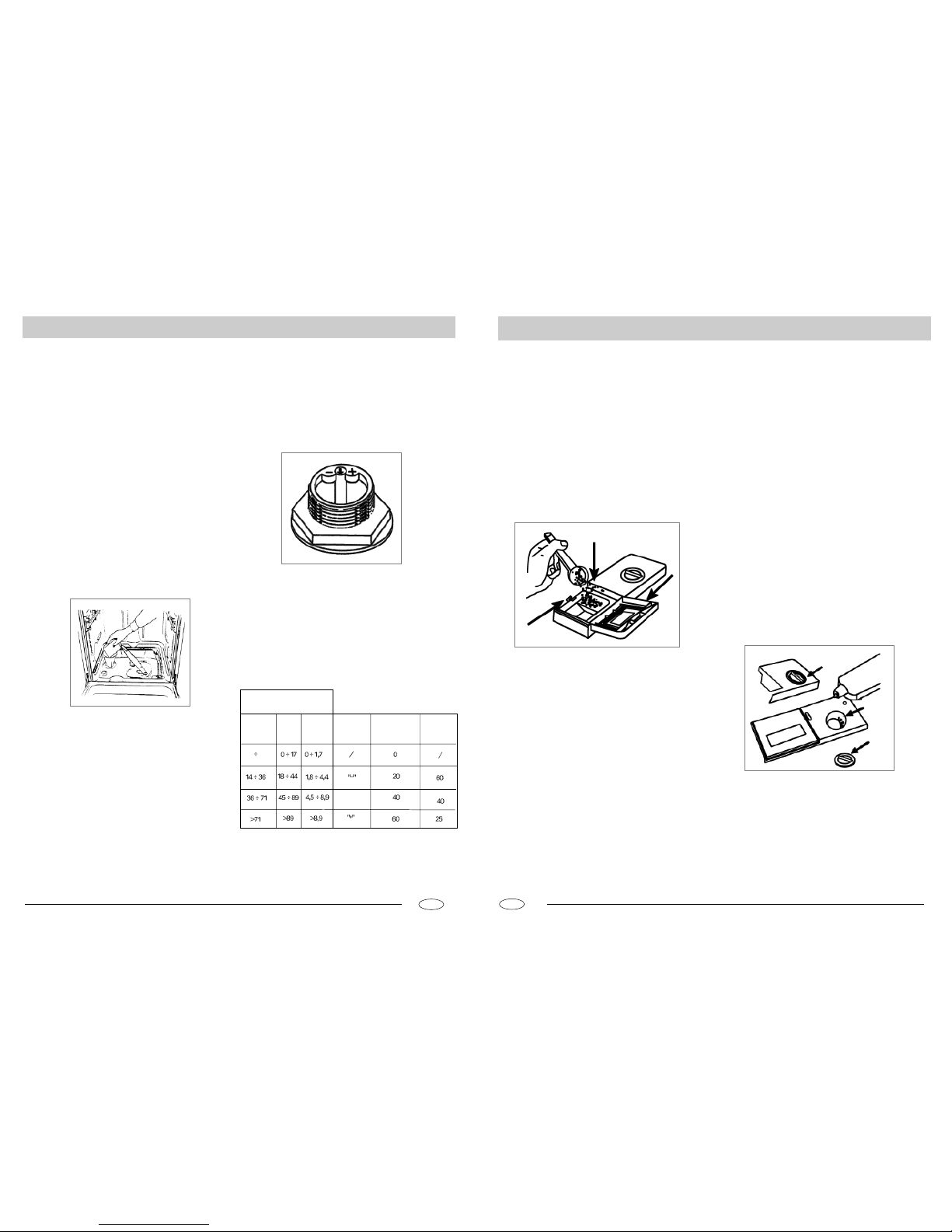

Réglage de la quantité de sel
Le lave-vaisselle est conçu de manière à ce que puissiez régler la
quantité de sel nécessaire, en fonction du degré de dureté de l'eau
de votre habitation. Ceci, afin de permettre d'optimaliser et d'adapter
la quantité de sel utilisée lors de
chaque lavage en limitant celle-ci au minimum.
Pour régler la quantité de sel nécessaire, procédez de la façon
suivante :
- Dévissez le bouchon du distributeur de sel.
- Le col du réservoir à sel est doté d'une bague sur laquelle figure
une flèche (voir figure ci-dessus). Au besoin, tournez la bague
dans le sens inverse des aiguilles d'une montre, du signe "-" vers
la position "+", en fonction de la dureté de l'eau.
- Il est fortement conseillé de procéder aux réglages en respectant
les consignes du tableau suivant.
.4.
.3.
S e l
Sel
Le degré de dureté de l'eau varie d'un endroit à l'autre. Si l'eau
qui alimente votre lave-vaisselle est dure, des dépôts se formeront
sur la vaisselle et sur les ustensiles de cuisson.
Cet appareil est équipé d'un système d'adoucissement spécial
qui utilise un sel spécialement conçu pour éliminer le calcaire et
les minéraux présents dans l'eau.
Comment remplir l'adoucisseur
Utilisez exclusivement du sel spécial pour lave-vaisselle. Le
distributeur de sel est situé en dessous du panier inférieur et
doit être rempli de la manière suivante :
- Dégagez le panier inférieur, puis dévissez le bouchon du
distributeur de sel et retirez-le.
- Si vous remplissez le distributeur de sel pour la première fois,
remplissez-le d'eau.
- Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez
2 kg de sel environ. Il est normal qu'une petite quantité d'eau
s'échappe du distributeur de sel.
- Revissez soigneusement le bouchon.
Degré de
dureté de l'eau
Degrés
Clarke
mmol/l l
Position du
bouton de
réglage
Réglage de la
quantité de sel
(Grammes/cycle)
Autonomie
(cycles/2 kg)
0 14
MOY
° dH
Le réservoir à sel doit être rempli tous les 30 cycles de
lavage.
Afin d'éviter la formation de rouille, remplissez le
distributeur de sel juste avant de lancer un cycle de
lavage.
FR
FR
A
B
C
C
C
F
Détergent et liquide de rinçage
Détergent
Utilisez exclusivement un détergent spécial pour lave-vaisselle.
Remplissez le distributeur de détergent avant de lancer un
nouveau cycle de lavage, en respectant les instructions fournies
dans le "Tableau des cycles de lavage". Le distributeur de
détergent est situé sur la paroi intérieure de la porte.
Comment remplir le distributeur de détergent
Pour ouvrir le couvercle "A" du distributeur, appuyez sur la touche "B". Versez le détergent destiné au cycle de lavage dans
le compartiment "C".
Dès que vous avez rempli le distributeur de détergent, refermez
le couvercle et appuyez jusqu'à ce que vous entendiez un déclic.
Avertissement : Afin de pouvoir refermer aisément le
couvercle, nettoyez les bords de celui-ci en éliminant toute
trace de détergent.
Liquide de rinçage
Ce produit permet de faire briller votre vaisselle et facilite le
séchage sans laisser de traces. Le distributeur de liquide de
rinçage est situé sur la paroi intérieure de la porte. Remplissezle au bout de 80 lavages.
Comment remplir le distributeur de liquide de rinçage
Pour ouvrir le distributeur de liquide de rinçage, tournez le
couvercle "C" dans le sens inverse des aiguilles d'une montre
et remplissez le distributeur en veillant à ne pas faire déborder
le liquide.
Vous pouvez régler la quantité de liquide de rinçage nécessaire
en tournant la vis de réglage "F", située en dessous du couvercle
"C", à l'aide d'un tournevis.
Il existe 6 positions de réglage ; la position 3 correspond à la
quantité normale.
Important : Une quantité de liquide de rinçage correctement
dosée améliore le séchage.
Si vous constatez des gouttes d'eau ou des taches sur votre
vaisselle, il convient de régler le dosage sur une position
supérieure. Si les assiettes présentes des striures blanches,
réglez le dosage sur une position inférieure.
Page 4
fig.A
fig.B
2
1
3
4
.6.
.5.
FR
FR

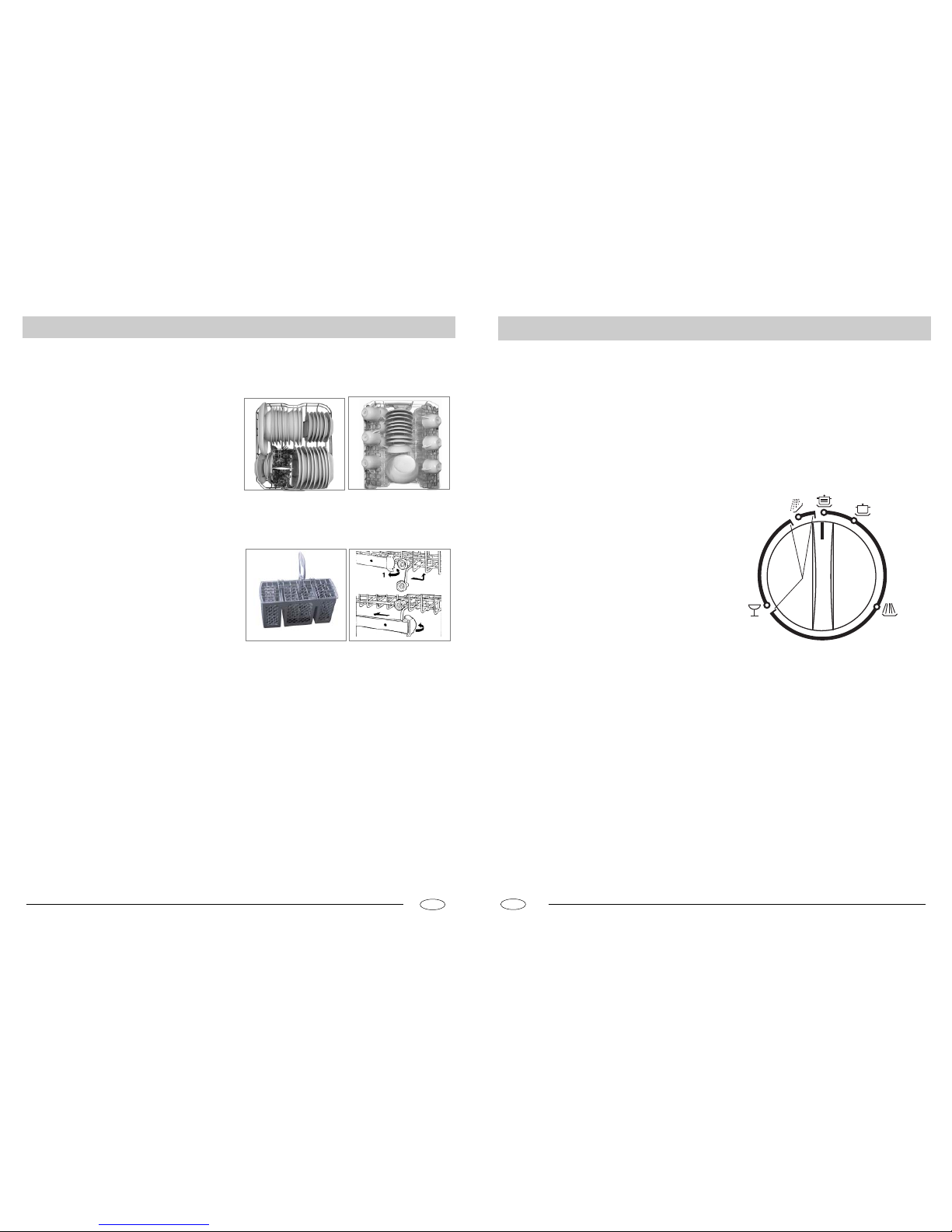

Comment remplir votre lave-vaisselle
Avant de ranger la vaisselle dans votre lave-vaisselle, éliminez
tous les résidus d'aliments pour éviter que le filtre ne se bouche,
ce qui compromettrait les résultats de lavage.
Si des aliments carbonisés et par conséquent très difficiles à
détacher sont présents dans le fond de vos cocottes et casseroles,
faites-les tremper avant de les laver au lave-vaisselle. Ceci
permettra de ne pas effectuer de cycles de lavage supplémentaires.
Tirez le panier vers vous afin de faciliter le chargement de la
vaisselle.
Comment utiliser le panier inférieur
Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles,
couvercles, plats de service et saladiers, comme représenté dans
la figure de droite.
Il est recommandé de ranger les plats de service et les couvercles
sur les côtés du panier afin de ne pas entraver la rotation du bras
d'aspersion supérieur.
- Rangez toujours les cocottes, saladiers, etc. en les retournant.
- Rangez les cocottes profondes en les inclinant pour permettre à
l'eau de s'écouler.
- Rangez les couverts dans le panier à couverts en positionnant le
manche vers le bas ; si le panier dispose de paniers latéraux,
disposez chaque cuillère dans les fentes prévues à cet effet. Les
ustensiles particulièrement longs doivent être rangés à
l'horizontale, dans la partie avant du panier supérieur.
Comment utiliser le panier supérieur
Le panier supérieur est conçu pour recevoir de la vaisselle plus
fragile et légère telle que verres, tasses à café et à thé, saucières,
de même que des assiettes, de petits bols et des casseroles peu
profondes (si elles ne sont pas trop sales). Installez la vaisselle
et les ustensiles de cuisson de façon à ce qu'ils ne puissent pas
être déplacés par le jet d'eau.
Le panier supérieur peut être réglé en hauteur à l'aide des boutons
latéraux (voir fig. B).
Panier inférieur
Panier supérieur
Capacité pour 9 couverts standard
STOP
Comment mettre l'appareil sous tension
Comment lancer un programme de lavage
- Assurez-vous que la fiche de votre appareil est correctement
branchée dans la prise secteur.
- Assurez-vous que le robinet d'arrivée d'eau est ouvert à fond.
- Chargez la vaisselle dans votre lave-vaisselle (voir le chapitre
"Comment charger le lave-vaisselle").
- Remplissez le distributeur de détergent (voir le chapitre "Sel,
Détergent et Liquide de rinçage").
- Tournez le bouton situé à droite, sur le bandeau de commandes,
dans le sens des aiguilles d'une montre jusqu'au numéro ou
symbole du cycle souhaité (voir le chapitre "Tableau des cycles
de lavage").
- Appuyez sur la touche MARCHE-ARRÊT ; le voyant MARCHE ARRÊT s'allume. à présent, le cycle de lavage démarre.
Comment annuler ou modifier les réglages d'un cycle en cours
Appuyez sur la touche MARCHE-ARRÊT, le voyant MARCHE
s'éteint. Tournez le bouton dans le sens des aiguilles d'une montre
jusqu'au cycle de lavage souhaité ( voir le chapitre "Comment
lancer un cycle de lavage"). Remettez ensuite votre lave-vaisselle
en marche en appuyant sur la touche MARCHE-ARRÊT.
À la fin du cycle de lavage
Le cycle de lavage est terminé lorsque le bouton cesse de tourner
et est aligné sur STOP (voir figure). Mettez votre lave-vaisselle
hors tension en appuyant sur la touche MARCHE-ARRÊT, fermez
le robinet d'arrivée d'eau et ouvrez la porte.
Attendez quelques minutes avant de décharger le lave-vaisselle.
Vous éviterez ainsi de manipuler de la vaisselle et des ustensiles
encore chauds plus susceptibles de se briser. Vous contribuerez
également à optimaliser le séchage.
Page 5
.8.
.7.
FR
FR
30g
15g
25g
Cycle Description du cycle
Detergent
lavage
Produit de
rinçage
Lavage
intensif
Lavage
Verres
Trempage
Plats, cocottes et casseroles très
sales (à ne pas utiliser avec de
la vaisselle fragile)
Cycle économique et rapide à
utiliser pour des pièces
particulièrment sensibles aux
hautes températures tout de suite
après usage.
Lavage prélimimaire de casseroles et de couverts dans l'attente
de compléter le chargement au
repas suivant.
Prélavage eau froide.
Rinçage eau froide.
Lavage prolongé à 50°C.
Rinçage chaud.
Séchage.
Lavage à 50°C.
Rinçage chaud.
Séchage.
Lavage bref et froid pour
empêcher que les résidus ne
sèchent sur la vaisselle.
Lavage Normal
(IEC-EN50242)
Rinçage eau froide.
Lavage prolongé à 50°C.
Rinçage chaud.
Séchage.
Rinçages
Vaisselle à rincer et à sécher
uniquement.
Rinçage chaud.
Séchage.
Tableau des cycles de lavage
Plats, cocottes et casseroles normalement sales.
Cycle de lavage quotidien.
Sélection du cycle Informations
- Il est important de tester et de faire fonctionner votre lave vaisselle lorsque celui-ci est plein, afin d'économiser l'énergie.
Pour éviter que des odeurs ne se dégagent et que des aliments
ne sèchent sur la vaisselle à laver, vous pouvez utiliser un cycle
à froid.
- Sélectionnez le cycle de lavage le mieux approprié : ce choix
dépend du type de vaisselle et d'ustensiles de cuisson à laver
ainsi que de leur degré de salissure.
Conseils pour économiser l'énergie
- Utilisez la quantité de détergent adéquate : une quantité de
détergent trop importante ne garantit pas un meilleur résultat
de lavage. En outre, l'impact sur l'environnement n'en sera que
plus négatif.
- Ne rincez pas la vaisselle et les ustensiles de cuisson avant de
les ranger dans le lave-vaisselle, car cela est inutile.
Comment maintenir votre lave-vaisselle en bon état de fonctionnement
Après chaque lavage
Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez
la porte légèrement entrouverte, de façon à libérer les
moisissures et les odeurs susceptibles de se former à l'intérieur
de l'appareil.
Débrancher l'appareil
Débranchez toujours l'appareil avant de procéder aux opérations
de nettoyage ou d'entretien.
Éviter les solvants et les produits d'entretien abrasifs
Pour le nettoyage de l'extérieur et des parties en caoutchouc de
l'appareil, n'utilisez en aucun cas de solvants ou de produits
d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution
d'eau chaude et de savon.
Pour enlever les taches ou salissures présentes sur la surface
intérieure de votre appareil, utilisez un chiffon que vous
tremperez dans une solution d'eau et de vinaigre blanc, ou un
produit d'entretien spécifique pour lave-vaisselle.
Comment déplacer votre appareil
Si vous devez déplacer votre appareil, veillez à le laisser dans la
position verticale. Si cela est absolument nécessaire, il peut
éventuellement être posé sur le dos.
Joints
La présence de résidus d'aliments dans les interstices des joints
du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les
joints avec une éponge pour éviter cet inconvénient.
Absence prolongée
En cas d'absence prolongée, il est conseillé de lancer un cycle de
lavage à vide, de débrancher l'appareil, de fermer le robinet
d'arrivée d'eau et de laisser la porte de l'appareil légèrement
entrouverte. Cette précaution permet d'allonger la durabilité des
joints et empêche la formation de mauvaises odeurs à l'intérieur
du lave-vaisselle.
Page 6
fig.2
.10.
.9.

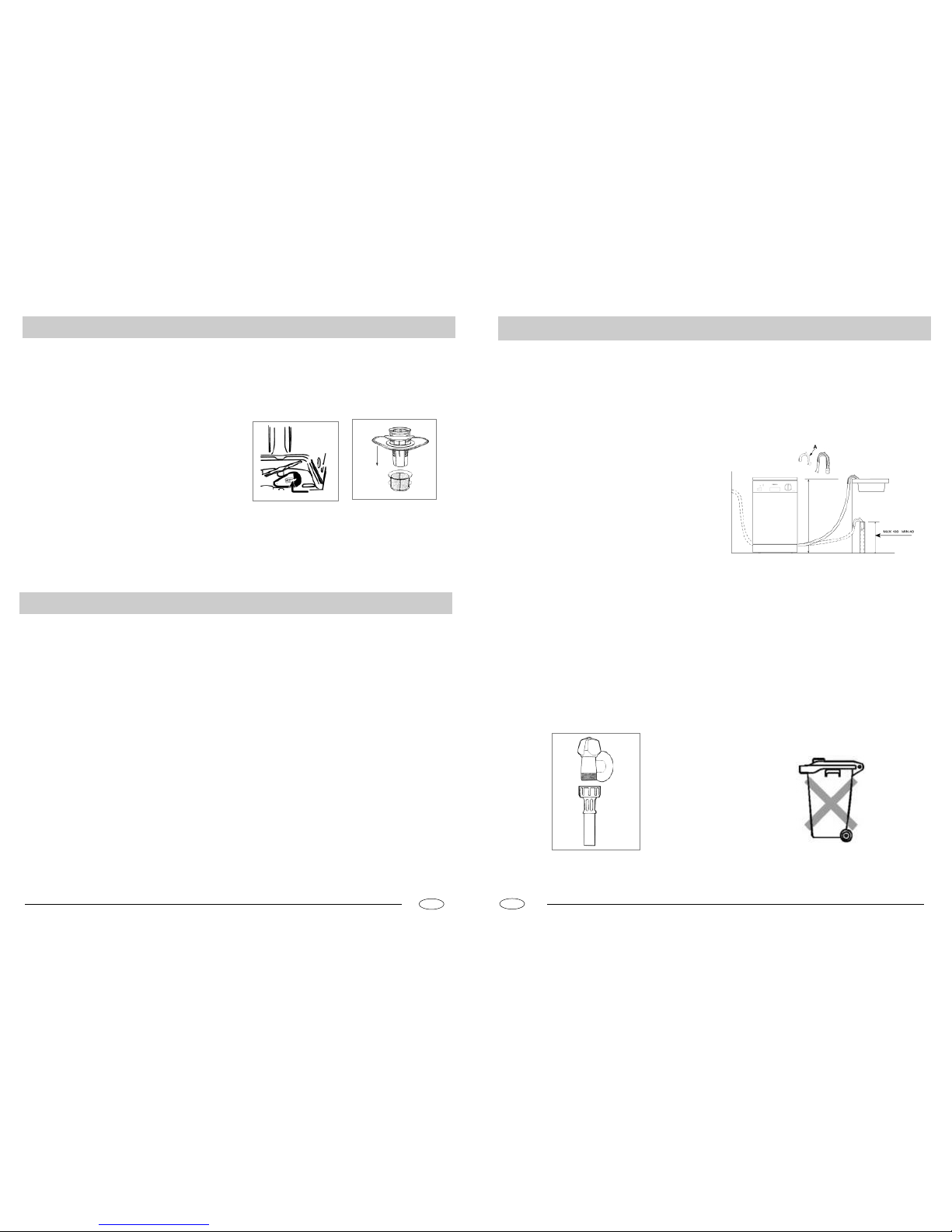

Montage du filtre
Pour obtenir des résultats de lavage satisfaisants, il est important que le filtre soit propre.
Le filtre recueille efficacement les particules d'aliments présentes
dans l'eau de lavage et permet de réutiliser celle-ci au
cours du cycle de lavage. C'est pourquoi il est recommandé de
débarrasser le filtre des grosses particules d'aliments après
chaque cycle de lavage. Pour ce faire, rincez le filtre semicirculaire et le godet (A) à l'eau courante. Pour démonter le filtre,
tirez la poignée du godet vers le haut. Le groupe filtre (constitué
du filtre semi-circulaire (A) et du filtre à petits grains (B))
doit être nettoyé au moins une fois par mois. Nettoyez le filtre et
le filtre à petits grains à l'aide d'une brosse. Remontez
ensuite les différents éléments comme illustré dans les figures
ci-dessous et installez à nouveau le groupe filtre à l'intérieur
du lave-vaisselle, en le positionnant dans son logement et en
appuyant vers le bas.
N'utilisez jamais le lave-vaisselle sans avoir préalablement installé
les filtres. Un montage incorrect des filtres peut nuire
aux résultats de lavage de l'appareil et endommager la vaisselle
et les ustensiles de cuisson.
Comment nettoyer les bras d'aspersion
Il peut arriver que des particules d'aliments s'incrustent dans les
bras d'aspersion et bloquent les orifices (voir "Gros plan
de l'intérieur", lettres C-F). Contrôlez régulièrement les bras
d'aspersion et nettoyez-les lorsque cette opération s'avère
nécessaire.
Diagnostic des pannes
Il se peut que votre lave-vaisselle ne fonctionne pas ou fonctionne
de manière incorrecte. Avant de contacter votre Service
Après-vente, contrôlez d'abord les points suivants : n'avez-vous
pas oublié d'appuyer sur l'une des touches ou bien d'effectuer
une opération fondamentale ?
Le lave-vaisselle ne démarre pas
Contrôlez que :
- la fiche est correctement branchée dans la prise secteur ;
- il n'y a pas de coupure de courant ;
- la porte est fermée correctement ;
- la touche MARCHE-ARRÊT est sur "MARCHE" ;
- le robinet d'eau est ouvert.
Le lave-vaisselle ne charge pas l'eau
Contrôlez que :
- le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation
est raccordé correctement ;
- l'alimentation en eau de votre habitation n'a pas été coupée et
que la pression est suffisante ;
- le tuyau d'alimentation n'est ni écrasé ni plié ;
- le filtre du tuyau d'alimentation n'est pas obstrué.
La vaisselle n'est pas propre
Contrôlez que :
- le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation
est raccordé correctement ;
- l'alimentation en eau de votre habitation n'a pas été coupée et
que la pression est suffisante ;
- le tuyau d'alimentation n'est ni écrasé ni plié ;
- le filtre du tuyau d'alimentation n'est pas obstrué.
La vidange de l'eau ne s'effectue pas
Contrôlez que :
- le tuyau de vidange n'est ni écrasé ni plié.
Il y a des dépôts de calcaire ou un film blanchatre sur la
vaisselle
Contrôlez que :
- le bouchon du distributeur de sel est fermé correctement ;
- la quantité de liquide de rinçage est suffisante.
Si, après tous ces contrôles, le lave-vaisselle ne fonctionne
toujours pas et/ou que le problème persiste,Veuillez contacter
votre service après vente Proline le plus proche.
Ne faites jamais appel à des techniciens non agréés et exigez
toujours qu'il soit fait usage de pièces d'origine.
Nettoyage et précautions particulières en matière d'entretien
Nettoyer le filtre d’entrée d’eau
Vous devez nettoyer régulièrement le filtre d’entrée d’eau situé
à la sortie du robinet.
Après avoir fermé le robinet, ouvrez le sommet du tuyau d’entrée
d’eau, sortez le filtre et nettoyez-le dans l’eau attentivement.
Et puis remettez le filtre et bien serrez le tuyau d’eau.
A
B
FR
FR
Installation
Comment installer l'appareil
Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit
reposer contre le mur et les parois latérales doivent être
parallèles aux parois du meuble adjacent ou du mur. Le lavevaisselle est équipé de tuyaux d'alimentation et de vidange de
l'eau. Ces tuyaux peuvent être installés à droite ou à gauche,
pour faciliter l'installation correcte de l'appareil.
Comment mettre l'appareil de niveau
Dès que l'appareil est mis en place, réglez les pieds du lavevaisselle (en les vissant ou en les dévissant) jusqu'à ce que
l'appareil soit de niveau. Dans tous les cas, l'appareil doit
présenter une inclinaison non supérieure à 2°. Une mise à niveau
correcte de l'appareil est un gage de garantie pour des résultats
satisfaisants.
Raccordement à l'arrivée d'eau froide
Raccordez le tuyau d'arrivée d'eau froide à un connecteur 3/4
(gaz) fileté et assurez-vous qu'il est solidement fixé (voir fig. 1).
Si les conduits d'eau sont neufs ou ont été utilisés pendant une
longue période, faites couler l'eau pour vous assurer qu'elle
est propre et dépourvue d'impuretés. En ne prenant pas cette
précaution, vous courez le risque de boucher le conduit d'arrivée
d'eau et d'endommager l'appareil.
Raccordement à l'arrivée d'eau chaude
Le robinet d'arrivée d'eau de l'appareil peut également être
raccordé au dispositif de distribution d'eau chaude de votre habitation (système de chauffage central), à condition que la
température ne dépasse pas 60°C.
Dans ce cas, la durée du cycle de lavage sera réduite de 15
minutes environ et l'efficacité du lavage sera légèrement
inférieure.
Le raccordement à l'arrivée d'eau chaude doit s'effectuer de la
même façon que pour le raccordement à l'arrivée d'eau froide.
Raccordement du tuyau de vidange
Introduisez le tuyau de vidange dans un conduit de drainage d'un
diamètre de 4 cm minimum, ou déposez-le directement
dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez
le support en plastique prévu à cet effet, fourni avec
l'appareil (voir fig. 2). L'extrémité libre du tuyau doit se trouver à
une hauteur comprise entre 40 et 100 cm et ne doit pas être
immergée dans l'eau.
lnformation
Lorsque vous souhaiterez vous séparer de votre appareil,veuillez
le déposer dans un centre spécialisé dans le traitement des
déchets.
Attention :
Le support en plastique doit être solidement fixé au mur pour
éviter que le tuyau ne se déplace et que de l'eau ne se répande
au sol.
Branchement électrique
fig.1
Loading...
