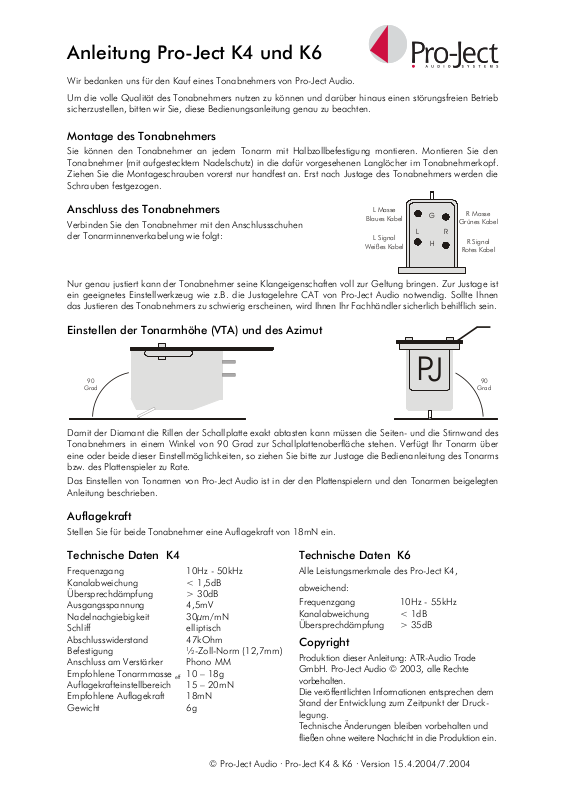

Anleitung Pro-Ject K4 und K6
Wir bedanken uns für den Kauf eines Tonabnehmers von Pro-Ject Audio.
Um die volle Qualität des Tonabnehmers nutzen zu können und darüber hinaus einen störungsfreien Betrieb
sicherzustellen, bitten wir Sie, diese Bedienungsanleitung genau zu beachten.
Montage des Tonabnehmers
Sie können den Tonabnehmer an jedem Tonarm mit Halbzollbefestigung montieren. Montieren Sie den
Tonabnehmer (mit aufgestecktem Nadelschutz) in die dafür vorgesehenen Langlöcher im Tonabnehmerkopf.
Ziehen Sie die Montageschrauben vorerst nur handfest an. Erst nach Justage des Tonabnehmers werden die
Schrauben festgezogen.
Anschluss des Tonabnehmers
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen
der Tonarminnenverkabelung wie folgt:
Nur genau justiert kann der Tonabnehmer seine Klangeigenschaften voll zur Geltung bringen. Zur Justage ist
ein geeignetes Einstellwerkzeug wie z.B. die Justagelehre CAT von Pro-Ject Audio notwendig. Sollte Ihnen
das Justieren des Tonabnehmers zu schwierig erscheinen, wird Ihnen Ihr Fachhändler sicherlich behilflich sein.
L Masse
Blaues Kabel
L Signal
Weißes Kabel
G
L
H
R Masse
Grünes Kabel
R
R Signal
Rotes Kabel
Einstellen der Tonarmhöhe (VTA) und des Azimut
P
90
Grad
Damit der Diamant die Rillen der Schallplatte exakt abtasten kann müssen die Seiten- und die Stirnwand des
Tonabnehmers in einem Winkel von 90 Grad zur Schallplattenoberfläche stehen. Verfügt Ihr Tonarm über
eine oder beide dieser Einstellmöglichkeiten, so ziehen Sie bitte zur Justage die Bedienanleitung des Tonarms
bzw. des Plattenspieler zu Rate.
Das Einstellen von Tonarmen von Pro-Ject Audio ist in der den Plattenspielern und den Tonarmen beigelegten
Anleitung beschrieben.
J
90
Grad
Auflagekraft
Stellen Sie für beide Tonabnehmer eine Auflagekraft von 18mN ein.
Technische Daten K4 Technische Daten K6
Frequenzgang 10Hz - 50kHz
Kanalabweichung < 1,5dB
Übersprechdämpfung > 30dB
Ausgangsspannung 4,5mV
Nadelnachgiebigkeit 30µm/mN
Schliff elliptisch
Abschlusswiderstand 47kOhm
Befestigung ½-Zoll-Norm (12,7mm)
Anschluss am Verstärker Phono MM
Empfohlene Tonarmmasse
Auflagekrafteinstellbereich 15 – 20mN
Empfohlene Auflagekraft 18mN
Gewicht 6g
10 – 18g
eff
© Pro-Ject Audio · Pro-Ject K4 & K6 · Version 15.4.2004/7.2004
Alle Leistungsmerkmale des Pro-Ject K4,
abweichend:
Frequenzgang 10Hz - 55kHz
Kanalabweichung < 1dB
Übersprechdämpfung > 35dB
Copyright
Produktion dieser Anleitung: ATR-Audio Trade
GmbH. Pro-Ject Audio © 2003, alle Rechte
vorbehalten.
Die veröffentlichten Informationen entsprechen dem
Stand der Entwicklung zum Zeitpunkt der Drucklegung.
Technische Änderungen bleiben vorbehalten und
fließen ohne weitere Nachricht in die Produktion ein.
