návod na používanie
umývačka riadu
PI 3550
2 progress
Obsah
Bezpečnostné pokyny 2
Popis výrobku 3
Ovládací panel 4
Prvé použitie 5
Nastavenie zmäkčovača vody 6
Používanie soli do umývačky riadu 7
Používanie leštidla 7
Každodenné používanie 8

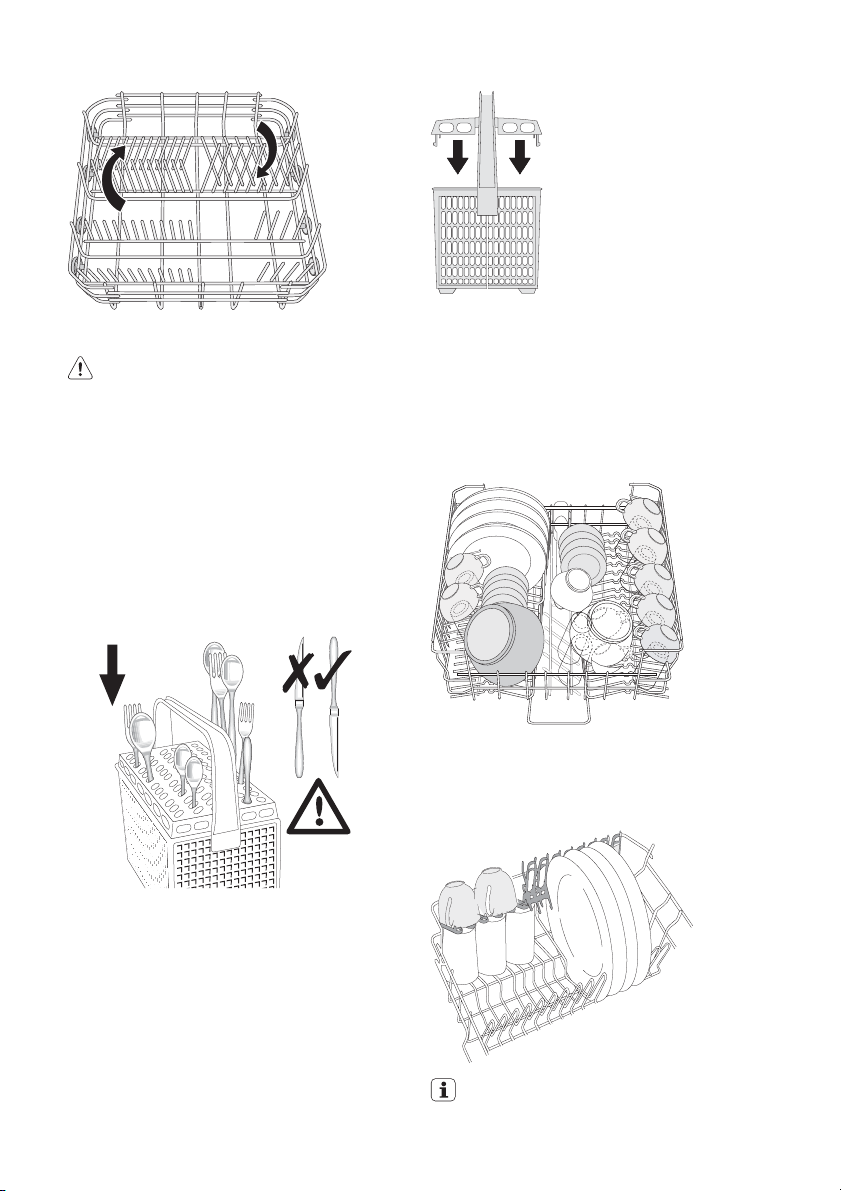

Nakladanie jedálenského príboru a riadu

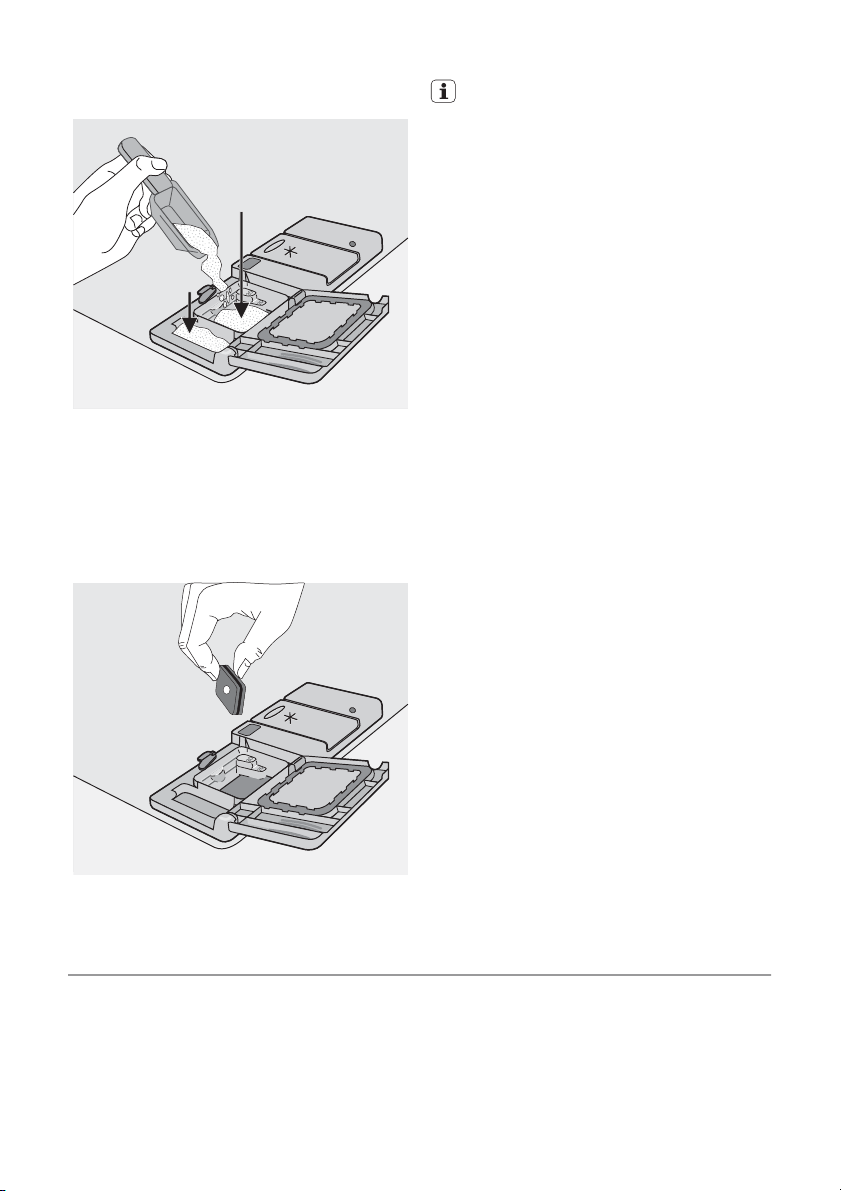

Používanie umývacieho prostriedku 11
Funkcia Multi-tab 12
Zmeny vyhradené
Výber a spustenie umývacieho programu
Vyprázdňovanie umývačky riadu 14
Umývacie programy 15

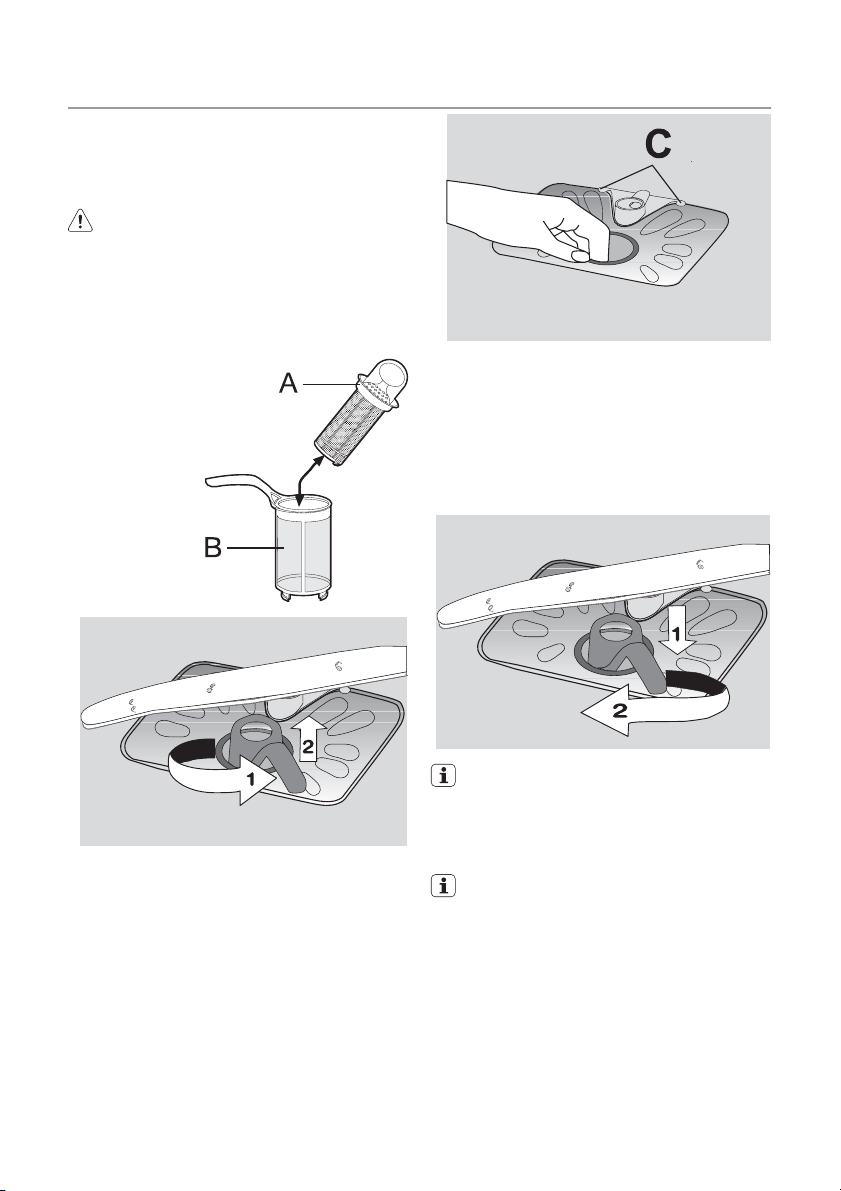

Ošetrovanie a čistenie 16
Čo robiť, keď... 17
Technické údaje 19

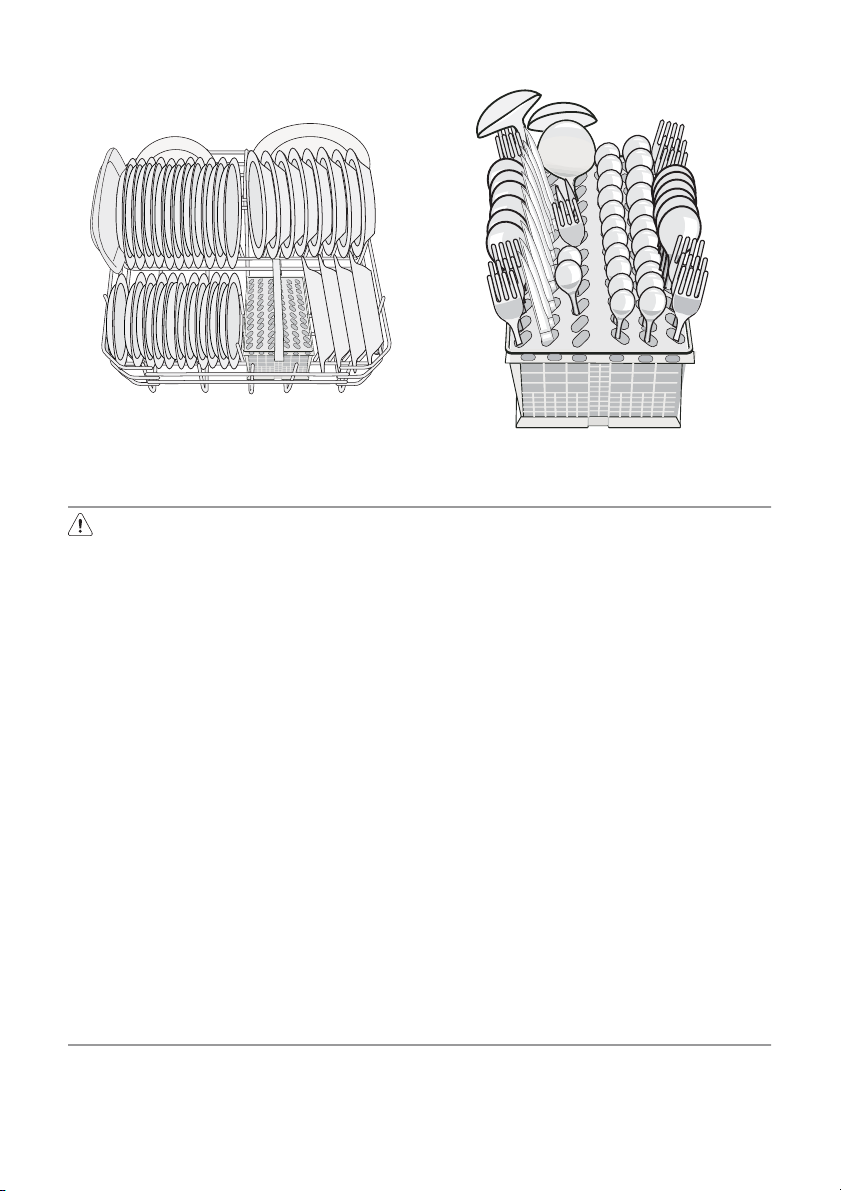

Informácie pre skúšobne 19
Inštalácia 20

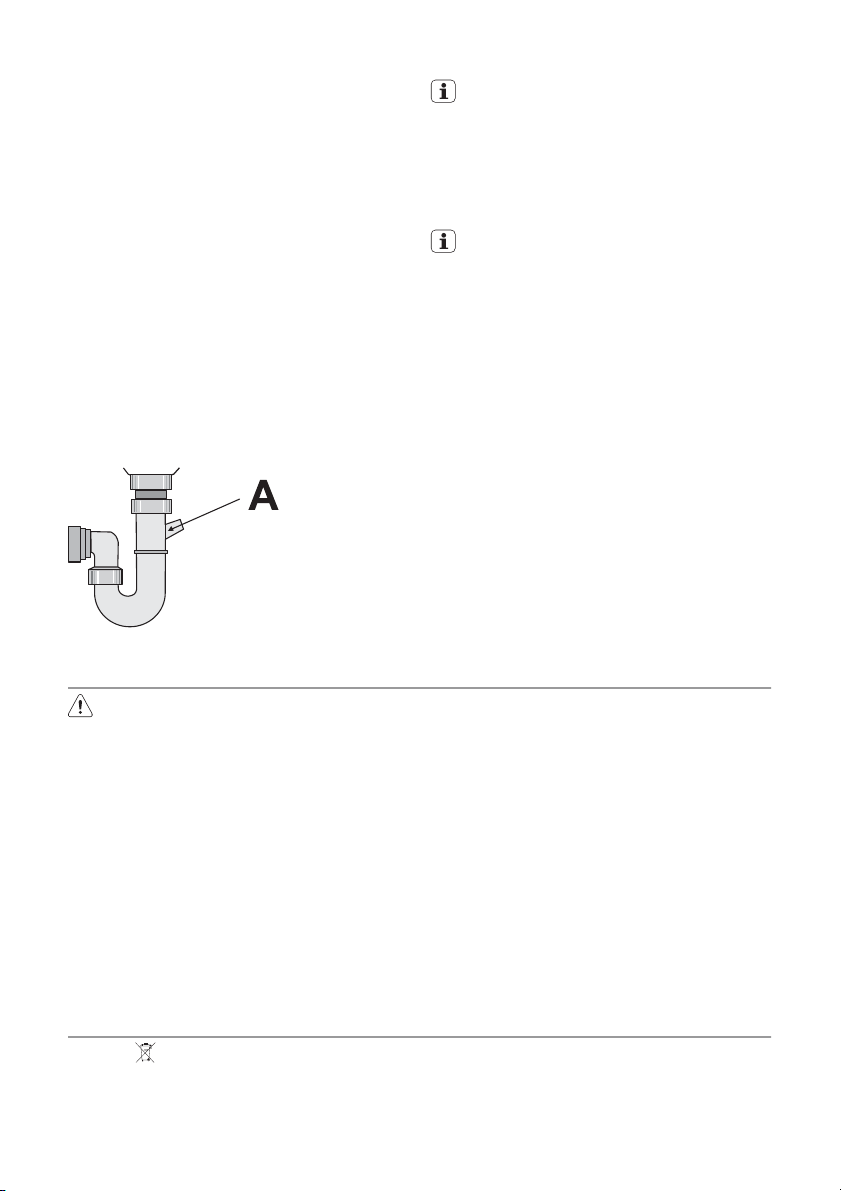

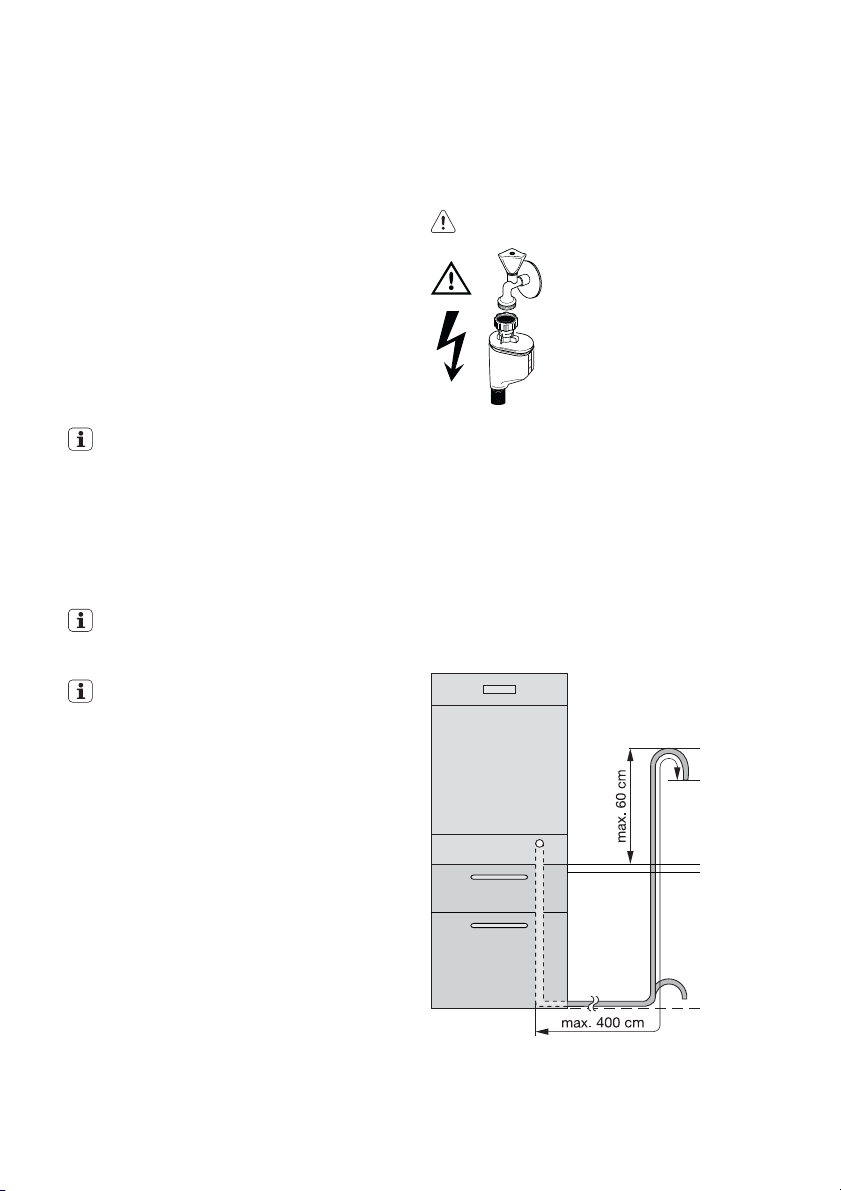

Pripojenie na vodovodné potrubie 20
9
Zapojenie do elektrickej siete 22
Ochrana životného prostredia 22
Bezpečnostné pokyny
V záujme vašej bezpečnosti a na zabezpečenie správneho použitia si pred nainštalovaním a prvým použitím tohto
spotrebiča starostlivo prečítajte tento
návod pre užívateľa, vrátane tipov a upozornení. Na predchádzanie zbytočným
chybám a úrazom je dôležité zaručiť, aby
sa všetci používatelia tohto spotrebiča
podrobne oboznámili s jeho obsluhou a
s bezpečnostnými charakteristikami.
Tieto pokyny si uložte a dbajte, aby boli
vždy spolu so spotrebičom, aj keď ho
presťahujete alebo predáte, aby bol každý, kto ho používa po celú dobu jeho životnosti, riadne informovaný o použití a
bezpečnosti spotrebiča.
Správne použitie
•Táto umývačka riadu je určená iba na umý-
vanie domácich kuchynských pomôcok
vhodných na umývanie v umývačke riadu.
•Do umývačky riadu nepridávajte žiadne
rozpúšťadlá. Mohlo by to spôsobiť výbuch.
• Nože a iné ostré a špicaté predmety sa
musia vložiť do košíka na jedálenský príbor, s ostrím smerujúcim dolu alebo uložiť
vodorovne do horného koša.
• Používajte iba výrobky (umývací prostriedok, soľ a leštidlo) vhodné pre umývačky
riadu.
• Vyhýbajte sa otváraniu dvierok počas chodu spotrebiča, môže uniknúť horúca para.
• Nevyberajte nič z umývačky riadu pred
ukončením umývacieho cyklu.
• Po použití odpojte spotrebič od napájacej
elektrickej siete a zatvorte prívod vody.
• Údržbu tohto výrobku môže uskutočň
iba autorizovaný servisný technik. Musia
sa používať výhradne originálne náhradné
diely.
• Za žiadnych okolností sa nepokúšajte
opraviť spotrebič sami. Opravy vykonané
nevyškolenými osobami môžu spôsobiť
zranenia alebo vážne poruchy spotrebiča.
Zavolajte najbližšie servisné stredisko. Vždy žiadajte použitie originálnych náhradných dielov.
Všeobecné bezpečnostné pokyny
• Umývacie prostriedky pre umývačku riadu
sú žieravé a môžu spôsobiť popálenie očí,
úst a hrdla. Nebezpečenstvo ohrozenia života! Dodržiavajte bezpečnostné pokyny
výrobcu umývacieho prostriedku do umývačky riadu.
• Voda z vašej umývačky riadu nie je pitná.
V spotrebiči sa môžu nachádzať zvyšky
umývacieho prostriedku.
• Dvierka umývačky riadu musia byť zatvorené vždy, keď nevkladáte alebo nevyberáte riad. Vylúčite tak možnosť, že sa niekto potkne o otvorené dvierka a poraní sa.
• Na otvorené dvierka si nesadajte, ani na ne
nestúpajte.
Bezpečnosť detí
•Spotrebič je určený na použitie dospelými
osobami. Nedovoľte deťom, aby používali
umývačku riadu bez dohľadu.
• Všetky obaly uložte mimo dosahu detí.
Hrozí nebezpečenstvo udusenia.
13
ovať
progress 3
• Všetky umývacie prostriedky skladujte na
mieste, kde k nim deti nebudú mať prístup.
•Keď sú dvierka umývačky riadu otvorené,
nedovoľte, aby sa k nej priblížili deti.
Inštalácia
•Skontrolujte, či vaša umývačka riadu ne-
bola poškodená pri preprave. Nikdy nepripájajte poškodený stroj. Ak je vaša umývačka riadu poškodená, spojte sa s dodávateľom.
• Pred používaním spotrebiča musíte odstrániť všetky obaly.
• Všetky elektrické zapojenia a inštalatérske
práce potrebné pri inštalácii spotrebiča
musí vykonať kvalifikovaný elektrikár a/alebo inštalatér alebo kompetentná osoba.
•Z bezpečnostných dôvodov je nebezpeč-
né meniť technické charakteristiky alebo
Popis výrobku
pokúšať sa o akúkoľvek zmenu na tomto
výrobku.
• Umývačku riadu nikdy nepoužívajte, ak je
poškodený elektrický napájací kábel a vodovodné hadice; alebo ak je poškodený
ovládací panel, pracovná doska alebo soklová plocha tak, že sú voľne prístupné
vnútorné časti spotrebiča. Spojte sa s
miestnym servisným strediskom, aby ste
predišli nebezpečenstvu.
• Žiadna zo strán umývačky riadu sa nikdy
nesmie prevŕtať. V opačnom prípade sa
môžu poškodiť hydraulické a elektrické
komponenty.
Varovanie Informácie o elektrickom
a vodovodnom pripojení nájdete v
pokynoch, uvádzaných v
konkrétnych častiach.
4 progress
1 Horný kôš
2 Regulátor na nastavenie tvrdosti vody
3 Zásobník na soľ
4 Dávkovač na umývací prostriedok
5 Dávkovač leštidla
6 Typový štítok
7 Filtre
8 Dolné ostrekovacie rameno
9 Horné ostrekovacie rameno
Ovládací panel
3
1
2
ABCDE
1. Programové tlačidlá
2. Tlačidlo Odložený štart
3. Kontrolky
4. Tlačidlo Zap/Vyp
5. Tlačidlá funkcií
Tlačidlá funkcií
Pomocou týchto tlačidiel môžete nastaviť nasledujúce funkcie:
4
5
• nastavovanie zmäkčovača vody,
• zrušenie programu umývania alebo doby
posunutia štartu programu,
• aktivácia/zrušenie funkcie Multitab,
• aktivácia/deaktivácia dávkovača leštidla.
progress 5
Kontrolky
Umývanie Rozsvieti sa po nastavení umývacieho programu
Koniec Rozsvieti sa pri skončení umývacieho programu.
Funkcia Multitab Indikuje aktiváciu/zrušenie funkcie Multitab (pozri-
Soľ
1)
a zostáva svietiť po celú dobu trvania umývacieho
programu.
Zhasne po ukončení umývacieho programu.
Má aj doplnkové funkcie optickej signalizácie:
– nastavenie zmäkčovača vody,
– aktivácia/deaktivácia dávkovača leštidla,
– vyhlásenie alarmu v dôsledku chybnej funkcie
spotrebiča.
te "Funkcia Multitab").
Rozsvieti sa, keď sa spotrebuje špeciálna soľ.
Leštidlo
1)
1) Kontrolky soli a leštidla nikdy nesvietia počas priebehu umývacieho programu, aj keď je potrebné
doplnenie soli a/alebo leštidla.
Nastavovací režim
Spotrebič je v nastavovacom režime, keď
svieti kontrolka zapnutia a všetky ostatné
kontroky programov sú vypnuté.
Dôležité upozornenie Vždy pamätajte na
to, že pri operáciách ako:
•voľba programu umývania alebo doby po-
sunutia štartu programu
• nastavovanie zmäkčovača vody
• aktivovanie/zrušenie dávkovača leštidla
spotrebič MUSÍ byť v nastavovacom režime.
Ak niektorá z kontroliek programov svieti,
Rozsvieti sa, keď sa spotrebuje leštidlo.
V takom prípade treba program zrušiť:
1. Súčasne stlačte a podržte stlačené tla-
čidlá B a C, kým nezhasnú všetky kon-
trolky programov.
2. Pusťte tlačidlá funkcií B a C.
Zrušenie nastaveného alebo
prebiehajúceho programu
Súčasne stlačte a podržte stlačené dve tla-
čidlá na zrušenie B a C, kým nezhasnú všet-
ky kontrolky tlačidiel programov. Program
bol zrušený a stroj sa teraz nachádza v nastavovacom režime.
je ešte nastavený posledne vykonaný program.
Prvé použitie
Pred prvým použitím vašej umývačky riadu:
• Zabezpečte, aby elektrické a vodovodné
prípojky zodpovedali pokynom na inštaláciu
•Vyberte zo spotrebiča všetok obalový ma-
teriál
• Nastavte zmäkčovač vody
• Vlejte do zásobníka soli 1 liter vody a po-
tom ho naplňte soľou určenou do umývačky riadu
•Naplňte dávkovač leštidla
Ak chcete používať umývací prostriedok vo forme kombinovaných
tabliet, ako napr: "3 v 1", "4 v 1", "5
v 1" a pod.... nastavte funkciu Multi-
tab (pozrite "Multi-tab funkcia").
6 progress
Nastavenie zmäkčovača vody
Umývačka riadu je vybavená zmäkčovačom
vody, učeným na odstránenie minerálov a
solí z privádzanej vody, ktoré by mohli mať
škodlivý alebo nepriaznivý účinok na funkciu
spotrebiča.
Čím vyšší je obsah týchto minerálov a solí,
tým tvrdšia je voda. Tvrdosť vody sa meria
podľa ekvivalentných stupníc v nemeckých
stupňoch (°dH), francúzskych stupňoch
(°TH) a v mmol/l (milimoloch na liter - medzinárodná jednotka tvrdosti vody).
Tvrdosť vody Nastavenie tvrdosti vody Použí-
°dH °TH mmol/l ručne elektronicky
51 - 70 91 - 125 9,1 - 12,5 2 úroveň 10 áno
43 - 50 76 - 90 7,6 - 9,0 2 úroveň 9 áno
37 - 42 65 - 75 6,5 - 7,5 2 úroveň 8 áno
29 - 36 51 - 64 5,1 - 6,4 2 úroveň 7 áno
23 - 28 40 - 50 4,0 - 5,0 2 úroveň 6 áno
19 - 22 33 - 39 3,3 - 3,9 2 úroveň 5 áno
15 - 18 26 - 32 2,6 - 3,2 1 úroveň 4 áno
11 - 14 19 - 25 1,9 - 2,5 1 úroveň 3 áno
4 - 10 7 - 18 0,7 - 1,8 1 úroveň 2 áno
< 4 < 7 < 0,7 1 úroveň 1 nie
Ručné nastavenie
Umývačka riadu je od výrobcu nastavená do polohy 2.
1. Otvorte dvierka umývačky riadu.
2. Vyberte dolný kôš z umývačky riadu.
3. Otočte stupnicu tvrdosti vody do polohy
1 alebo 2 (pozri tabuľku).
4. Vložte na miesto dolný kôš.
Elektronické nastavenie
Umývačka riadu je od výrobcu nastavená na stupeň 5.
Zmäkčovač sa musí nastaviť v závislosti od
tvrdosti vody vo vašom regióne. Vaša miestna vodárenská spoločnosť vám poradí, aká
je tvrdosť vody vo vašom regióne.
Zmäkčovač vody sa musí nastavovať
oboma spôsobmi: ručne, použitím príslušného regulátora, a elektronicky.
1. Stlačte tlačidlo. Umývačka riadu musí byť
v nastavovacom režime.
2. Súčasne stlačte a podržte stlačené tlačidlá funkcií B a C, kým nezačnú blikať
tlačidlá funkcií A, B a C.
3. Stlačte tlačidlo funkcie A, kontrolky tlačidiel funkcií B a C zhasnú, zatiaľ čo kontrolka tlačidla funkcie A naďalej bliká a
začne blikať aj kontrolka Koniec.
Aktuálnu úroveň indikuje počet bliknutí
kontrolky ukončenia programu EndKo-
niec.
Príklady:
5 bliknutí, pauza, 5 bliknutí, pauza, atď....
= úroveň 5
6 bliknutí, pauza, 6 bliknutí, pauza, atď....
= úroveň 6
4. Aby ste zmenili úroveň, stlačte tlačidlo
funkcie A. Pri každom ďalšom stlačení
tlačidla sa zmení úroveň. Aby ste nastavili
novú úroveň, pozrite tabuľku)..
Príklady: ak je aktuálna úroveň 5, jed-
ným stlačením tlačidla A sa nastaví úroveň 6. ak je aktuálna úroveň 10, jedným
vanie
soli
progress 7
stlačením tlačidla funkcie A sa nastaví
úroveň 1.
Používanie soli do umývačky riadu
Varovanie
Používajte iba soľ určenú pre umývačky riadu. Všetky iné typy soli, ktoré nie sú určené
na použitie v umývačkách riadu, predovšetkým stolová soľ, poškodia zmäkčovač vody.
Soľ naplňte až bezprostredne pred spustením úplného umývacieho programu. Predídete tak tomu, že na dne spotrebiča môžu
po určitý čas zostávať zrniečka soli alebo sla-
nej vody, ktoré mohli vytiecť, čo by mohlo
spôsobiť koróziu.
Doplňovanie:
1. Otvorte dvierka, vyberte dolný kôš a vyskrutkujte kryt zásobníka na soľ jeho otáčaním proti smeru pohybu hodinových
ručičiek.
2. Nalejte do zásobníka na soľ 1 liter vody
(je to potrebné iba pred prvým dopl-
ňovaním soli) .
3. Použitím dodávaného lievika nasypte soľ,
až kým sa zásobník nenaplní.
5. Operáciu uložíte do pamäte vypnutím
umývačky riadu stlačením tlačidla Zap/
Vyp.
4. Kryt vráťte na miesto. Presvedčte sa, že
na závite skrutky ani na tesnení nezostali
stopy soli.
5. Kryt pevne zaskrutkujte otáčaním v smere pohybu hodinových ručičiek, až kým
nebudete počuť cvaknutie.
Netreba sa obávať, ak voda pri doplňo-
vaní soli vytečie zo zmäkčovača, je to
úplne normálne.
Kontrolka na ovládacom paneli môže zostať rozsvietená až 2-6 hodín
po doplnení soli, ak umývačka riadu
zostáva zapnutá. Ak používate soli,
ktoré sa dlhšie rozpúšťajú, môže to
trvať aj dlhšie. Nemá to vplyv na
funkciu stroja.
Používanie leštidla
Varovanie Používajte výhradne
značkové leštidlo pre umývačky riadu.
Nikdy nedopĺňajte do dávkovača leštidla
akýkoľvek iný prípravok (napr. umývací
prostriedok pre umývačky riadu, tekutý
umývací prostriedok). Spôsobilo by to
poškodenie spotrebiča.
Leštidlo zaručuje dôkladné opláchnutie
a sušenie bez šmúh.
Leštidlo sa automaticky dávkuje počas
posledného oplachovania.
1. Otvorte zásobník stlačením uvoľňovacie-
ho tlačidla (A).
8 progress
2. Pridajte do zásobníka leštidlo. Maximálna
plniaca výška je označená textom "max".
3. Po každom doplňovaní sa ubezpečte, že
kryt je uzavretý.
Všetko leštidlo rozliate pri doplňovaní vyčistite a opláchnite nasiakavou handričkou, aby ste predišli nadmernému peneniu pri nasledujúcom umývacom cykle.
V závislosti od dosahovaných výsledkov
umývania a čistenia nastavte dávkovanie leštidla pomocou šesťpolohového voliča (poloha 1 – minimálne dávkovanie, poloha 6 –
maximálne dávkovanie).
Dávkovanie je od výrobcu nastavené do polohy 4.
Dávkovanie zvýšte, ak na riade zostávajú po
umývaní kvapky vody alebo škvrny z vodného kameňa.
Dávkovanie znížte, ak na sklenenom riade
alebo na čepeliach nožov zostávajú lepkavé
belavé pruhy alebo modrastý film.
Dávkovač má obsah pribl. 110 ml leštidla.
Je to množstvo dostatočné na 16 až 40
umývacích cyklov, v závislosti od nastavenia dávkovača.
Každodenné používanie
•Skontrolujte, či nie je potrebné doplniť soľ
alebo leštidlo do umývačky riadu.
•Do umývačky riadu vložte príbor a riad na
umývanie.
•Doplňovanie umývacieho prostriedku.
• Nastavte umývací program vhodný pre príbor a riad.
• Zapnite umývací program.
Užitočné rady a tipy
V umývačke riadu sa nemôžu umývať špongie, domáce odevy a nič, čo by mohlo absorbovať vodu.
• Pred vložením riadu by ste mali:
–Odstrániť všetky zvyšky potravín a hrubé
nečistoty.
–Zmäkčiť zvyšky pripálených pokrmov na
panviciach
progress 9
• Pri nakladaní riadu a jedálenského príboru
dodržiavajte tieto zásady:
– Riad, ani jedálenský príbor nesmie pre-
kážať otáčaniu ostrekovacích ramien.
– Duté predmety, ako sú šálky, poháre,
panvice a pod. uložte v umývačke riadu
hore dnom, aby sa v nich nezhromažďovala voda.
– Riad ani jedálenský príbor nesmie byť
vložený do seba, ani sa navzájom prekrývať.
Na umývanie v umývačke riadu nie je vhodný
tento jedálenský príbor a riad: vhodné v obmedzenej miere:
• Jedálenský príbor s drevenými, rohovinovými,
porcelánovými alebo perleťovými rukoväťami.
• Plastové predmety, ktoré nie sú tepelne odolné.
• Starší jedálenský príbor s lepenými dielmi, ktoré
nie sú teplotne odolné.
• Lepený jedálenský príbor alebo riad.
• Cínové alebo medené predmety.
• Olovnaté krištáľové sklo.
•Oceľové predmety náchylné na hrdzavenie.
• Drevené podnosy.
• Predmety vyrobené zo syntetických vlákien.
– Aby sa poháre nepoškodili, nesmú sa
navzájom dotýkať.
– Drobné predmety vložte do koša na je-
dálenský príbor.
• Plastové predmety a panvice s teflónom
majú sklon zadržiavať kvapky vody; tieto
predmety neschnú tak dobre ako porcelánové a oceľové predmety.
• Ľahké predmety (plastové misky a pod.)
musia byť naložené do horného koša a usporiadané tak, aby sa nehýbali.
• Kameninové výrobky umývajte v umývačke riadu iba ak sú výslovne označené výrobcom ako
vhodné na umývanie v umývačke riadu.
•Pri častom umývaní v umývačke riadu môžu
glazované vzory vyblednúť.
• Strieborné a hliníkové diely majú pri umývaní
sklon k strate farby: Zvyšky, napr. vajcový bielok, vajcový žĺtok a horčica často spôsobujú
stratu farby a škvrny na striebre. Z tohto dôvodu
striebro vždy okamžite vyčistite od zvyškov, ak
sa nemá umývať bezprostredne po použití.
Nakladanie jedálenského príboru a riadu
Dolný kôš
Dolný kôš je určený na rajnice, pokrievky, taniere, šalátové misy, jedálenský príbor a pod.
Servírovací riad a veľké pokrievky treba ukladať okolo okraja koša. Zaručíte tak voľné otáčanie ostrekovacieho ramena.
Rady hrotových držiakov v spodnom koši
možno ľahko sklopiť, čo vám umožní naložiť
hrnce, panvice a misy.
10 progress
Kôš na jedálenský príbor
Nože s dlhou čepeľou, uložené vo zvislej
polohe, predstavujú potenciálne
nebezpečenstvo. Dlhé a/alebo ostré
jedálenské príbory, ako sú porciovacie
nože, sa musia do horného koša ukladať
vodorovne. Pri vkladaní a vyberaní
ostrých predmetov, ako sú nože,
postupujte opatrne.
Vidličky a lyžičky treba vkladať do vyberateľ-
ného košíka na jedálenský príbor s rukoväťami smerom dolu a nože s rukoväťami smerom hore.
Horný kôš
Horný kôš je určený pre taniere (dezertné taniere, polievkové taniere, plytké taniere s
priemerom do 24 cm), šalátové misky, šálky
a poháre.
Predmety usporiadajte na a pod držiaky na
šálky, aby sa voda dostala na všetky povrchy.
Poháre s dlhými stopkami možno ukladať
hore dnom do držiakov na šálky.
Pre vyššie predmety možno držiaky na šálky
vyklopiť nahor.
Ak rukoväte vytŕčajú zo spodnej časti koša a
tvoria prekážku spodnému ostrekovaciemu
ramenu, uložte jedálenský príbor s rukoväťa-
mi smerom nahor.
Lyžičky striedajte s inými jedálenským príborom, aby ste predišli zlepeniu.
Na dosiahnutie najlepších výsledkov odporúčame používať dodávanú mriežku na jedálenský príbor (ak to veľkosť a rozmery jedálenského príboru umožňujú).
Pred uzavretím dvierok sa presvedčite,
že sa ostrekovacie ramená môžu voľne
otáčať.
progress 11
Úprava výšky horného koša
Veľmi veľké taniere možno pri umývaní naložiť do dolného koša po presunutí horného
koša do vyššej polohy.
Maximálna výška riadu v spodnom koši
S nadvihnutým horným košom
So spusteným horným
košom
33 cm
29 cm
Pri presúvaní do vyššej polohy postupujte takto:
1. Vytiahnite kôš až na doraz.
2. Starostlivo nadvihnite obe strany nahor,
až kým sa mechanizmus nezaistí a kôš
nebude v stabilnej polohe.
Pri spúšťaní koša do pôvodnej polohy
postupujte takto:
1. Vytiahnite kôš až na doraz.
2. Opatrne nadvihnite obe strany nahor a
potom nechajte mechanizmus pomaly
poklesnúť späť nadol, pričom ho pridržiavajte.
Nikdy nenadvihujte ani nespúšťajte kôš
iba na jednej strane
Keď je kôš v nadvihnutej polohe, nemôžete používať stojany na šálky.
Po naložení riadu do spotrebiča
vždy zatvorte dvierka, pretože
otvorené dvierka môžu
predstavovať nebezpečenstvo.
Používanie umývacieho prostriedku
Používajte iba umývacie prostriedky určené pre umývačky riadu.
Dodržiavajte odporúčania výrobcu na
dávkovanie a uskladnenie, uvedené na
obale umývacieho prostriedku.
Tým, že nebudete používať viac umývacieho prostriedku, ako je potrebné, prispievate k zníženiu znečistenia životného prostredia.
Doplňovanie umývacieho prostriedku
1. Otvorte kryt.
2. Naplňte dávkovač umývacieho prostriedku (1) umývacím prostriedkom. Označe-
nia dávkovacích úrovní:
20 = približne 20 g umývacieho prostriedku
12 progress
30 = približne 30 g umývacieho prostriedku.
1
2
3. Všetky programy s predumytím si vyžadujú prídavnú dávku umývacieho prostriedku (5/10 g), ktorý treba nasypať do
komôrky na predumývací prostriedok (2).
Tento umývací prostriedok sa použije iba
pri predumytí.
Pri použití tabletových umývacích prostriedkov; tabletu vložte do priehradky (1)
4. Zatvorte kryt a zatlačte ho, aby sa zaistil
na mieste.
Tabletové umývacie prostriedky rôznych
výrobcov sa rozpúšťajú rôznou rýchlosťou. Z tohto dôvodu niektoré tabletové
umývacie prostriedky nedosiahnu v priebehu krátkych umývacích programov
svoju úplnú umývaciu účinnosť. Z tohto
dôvodu pri použití tabletových umývacích prostriedkov voľte dlhé umývacie
programy, aby sa zaručilo úplné odstránenie zvyškov umývacieho prostriedku.
Používanie kombinovaných tabliet
umývacieho prostriedku
Sú to umývacie prostriedky s kombinovaným
účinkom čistiaceho prostriedku, leštidla a so-
li. Môžu obsahovať aj rôzne iné látky v závislosti konkrétnej voľby tabliet ("3 v 1", "4 v 1",
"5 v 1" atď.....).
1. Skontrolujte, či sú tieto umývacie prostriedky vhodné pre vašu tvrdosť vody.
Pozri informácie výrobcu.
Dopĺňanie zásobníka soli a leštidla už nie
je potrebné. V takom prípade ostane kontrolka dávkovača leštidla po zapnutí spotrebiča svietiť.
2. Vyberte si najnižšie nastavenie tvrdosti
vody a dávkovanie oplachovacieho prostriedku.
Ak výsledky sušenia nie sú uspokojivé,
odporúčame vám:
1. Naplňte dávkovač leštidla leštidlom.
2. Nastavte dávkovanie leštidla do polohy 2.
Ak sa rozhodnete vrátiť k používaniu
štandardného umývacieho systému,
odporúčame vám, aby ste:
1. Znova naplňte dávkovače soli a leštidla.
2. Nastavte tvrdosť vody na najvyššiu hodnotu a vykonajte 1 normálny umývací program bez naloženia akéhokoľvek riadu.
3. Upravte nastavenie tvrdosti vody podľa
tvrdosti vody vo vašom regióne.
4. Nastavte dávkovanie leštidla.
Funkcia Multi-tab
Tento spotrebič je vybavený funkciou "MultiTab", ktorá umožňuje použitie kombinovaných tabletových umývacích prostriedkov.
Sú to umývacie prostriedky s kombinovaným
účinkom čistiaceho prostriedku, leštidla a so-
li. Môžu obsahovať aj rôzne iné látky v závislosti konkrétnej voľby tabliet ("3 v 1", "4 v 1",
"5 v 1" atď.....).
Skontrolujte, či sú tieto umývacie prostriedky
vhodné pre vašu tvrdosť vody. Pozri informácie výrobcu.
Funkcia ostane po nastavení aktívna aj pri
nasledujúcich umývacích programoch.
Pri výbere tejto funkcie bude prítok leštidla a
soli z príslušného dávkovača automaticky
progress 13
zrušený. Deaktivované sú aj kontrolky soli a
leštidla.
Pri použití funkcie "Multi-Tab" sa môže meniť
dĺžka cyklu.
'Funkciu Multi-tab'' aktivujte/vypnite
pred zapnutím umývacieho programu.
Po zapnutí programu funkciu "MultiTab" už NEBUDE možné zmeniť. Ak
chcete funkciu "Multi-Tab" vyradiť, musíte zrušiť nastavený program a následne zrušiť aj funkciu "Multi-Tab". V tomto
prípade musíte znova nastaviť umývací
program (a požadované voľby).
Aktivácia/zrušenie funkcie Multi-Tab
Súčasne stlačte a podržte stlačené dve tla-
čidlá Multi-tab (tlačidlá funkcií D a E), aby sa
rozsvietila kontrolka Multi-tab. Znamená to,
že táto funkcia je aktívna.
Aby ste funkciu zrušili, stlačte znovu tie isté
tlačidlá, kým kontrolka funkcie "Multi-Tab"
nezhasne.
Ak výsledky sušenia nie sú uspokojivé, odporúčame vám:
1. Naplňte dávkovač leštidla leštidlom.
2. Zapnite dávkovač leštidla.
3. Nastavte dávkovanie leštidla do polohy 2.
•Dávkovač leštidla môžete zapnúť/vy-
pnúť iba vtedy, keď je aktívna funkcia
"Multi-Tab".
Aktivácia/deaktivácia dávkovača
leštidla
1. Stlačte tlačidlo Zap/Vyp. Umývačka riadu
musí byť v nastavovacom režime.
2. Stlačte súčasne a podržte stlačené tlačidlá funkcií B a C, kým nezačnú blikať
tlačidlá funkcií A , B, a C.
3. Stlačte tlačidlo funkcie B, kontrolky funkcií A a C zhasnú, zatiaľ čo tlačidlo funkcie
B bude naďalej blikať.
4. Aby ste aktivovali zásobník leštidla, stlač-
te tlačidlo B ešte raz, rozsvieti sa kontrolka Koniec, čo znamená, že sa aktivoval
zásobník leštidla.
5. Operáciu uložíte do pamäte vypnutím
umývačky riadu stlačením tlačidla Zap/
Vyp.
6. Aby ste dávkovač leštidla znovu vyradili,
zopakujte horeuvedené pokyny, kým
kontrolka Koniec nezhasne.
Ak sa rozhodnete vrátiť k používaniu
štandardného umývacieho systému,
odporúčame vám, aby ste:
1. Zrušte funkciu "Multi-Tab".
2. Znova naplňte zásobník na soľ a dávkovač leštidla.
3. Nastavte tvrdosť vody na najvyššiu
hodnotu a vykonajte 1 normálny
umývací program bez naloženia
akýchkoľvek riadov.
4. Upravte nastavenie tvrdosti vody
podľa tvrdosti vody vo vašom regióne.
5. Nastavenie dávkovania leštidla.
Výber a spustenie umývacieho programu
Umývací program nastavte pri pootvorených dvierkach. Program sa
zapne až po zatvorení dvierok. Až do
tohto okamihu môžte upravovať nastavenia
1. Skontrolujte, či koše boli správne nalože-
né a či sa ostrekovacie ramená môžu voľ-
ne otáčať.
2. Skontrolujte, či je otvorený vodovodný
kohút.
3. Stlačte tlačidlo Zap/Vyp. Umývačka riadu
musí byť v nastavovacom režime.
4. Stlačte tlačidlo zodpovedajúce požadovanému programu (pozri tabuľku "Umývacie programy").
Keď bol vybraný program, príslušná kontrolka sa rozsvieti.
Kontrolky fáz programu, ktorý sa má zapnúť, začnú blikať.
Zatvorte dvierka umývačky riadu, program sa spustí automaticky.
Ihneď po spustení programu sa vypnú
kontrolky jednotlivých fáz, okrem kontrolky prebiehajúcej fázy, ktorá zostane svietiť neprerušovane.
14 progress
Nastavenie a spustenie programu s
posunutým štartom
1. Po nastavení programu umývania stláčaj-
te tlačidlo odloženia štartu, kým nezačne
blikať kontrolka zodpovedajúca želanému počtu hodín odloženia (3h, 6h alebo
9h).
2. Zatvorte dvierka umývačky riadu, odrátavanie sa spustí automaticky.
3. Odrátavanie času bude postupovať s
krokom 3 hodín.
4. Otvorením dvierok sa odrátavanie preruší. Zatvorte dvierka; odpočítavanie bude
pokračovať od bodu, v ktorom bolo prerušené.
5. Po uplynutí doby odkladu spustenia sa
program automaticky spustí.
Po uplynutí doby posunutia štartu sa
umývací program zapne automaticky.
Výber umývacieho programu a odloženého spustenia možno uskutočniť aj so
zatvorenými dvierkami. Upozorňujeme
vás, že takto máte po stlačení tlačidla
programu IBA 3 sekundy , za ktoré si
môžete zvoliť iný program alebo vybrať
odložené spustenie, po uplynutí ktorých
sa vybraný program automaticky spustí.
Varovanie Prebiehajúci umývací
program prerušte alebo zrušte IBA
ak to je absolútne nevyhnutné.
Pozor! Po otvorení dvierok môže
uniknúť horúca para. Dvierka otvárajte opatrne.
Zrušenie posunutia štartu programu
alebo prebiehajúceho programu
•Súčasne stlačte a podržte stlačené dve
tlačidlá B a C, kým nezhasnú všetky kontrolky programov.
• Ak chcete zrušiť odložené spustenie, musíte zrušiť nastavený umývací program. V
tomto prípade musíte umývací program
nastaviť znova.
• Ak chcete spustiť nový umývací program,
skontrolujte, či je v dávkovači umývacieho
prostriedku umývací prostriedok.
Prerušenie prebiehajúceho umývacieho
programu
•Otvorte dvierka umývačky riadu; program
sa zastaví. Zatvorte dvierka; program sa
spustí od bodu, v ktorom bol prerušený.
•Stlačte tlačidlo Zap/Vyp, všetky kontrolky
zhasnú. Znova stlačte tlačidlo Zap/Vyp;
program sa spustí od bodu, v ktorom bol
prerušený.
Koniec umývacieho programu
• Umývačka riadu sa automaticky zastaví.
• Rozsvieti sa kontrolka Koniec.
• Kontrolka práve dokončeného programu
zostáva zapnutá.
• Umývačku riadu vypnete stlačením tlačidla
Zap/Vyp.
Vyprázdňovanie umývačky riadu
• Horúci riad je citlivý na nárazy. Pred vybratím zo spotrebiča preto riad treba nechať
vychladnúť.
• Vyprázdnite najprv dolný kôš a potom horný kôš; takto predídete odkvapkávaniu vody z horného koša na riad v dolnom koši.
• Na bokoch a na dvierkach umývačky riadu
sa môže objaviť voda, pretože nehrdzave-
júca oceľ sa postupne ochladí viac ako
riad.
Po dokončení umývacieho programu sa odporúča odpojiť umývačku
riadu od sieťového napätia a zatvoriť vodovodný kohút.
progress 15
Umývacie programy
Program
70°
65°
1)
30 min
2)
50°
45°
1) Ideálny na umývanie čiastočne naplnenej umývačky riadu. Ideálny každodenný program na
uspokojenie potrieb štvorčlennej rodiny, ktorá umýva iba riad a príbor používané pri raňajkách a
večeri.
2) Skúšobný program pre skúšobne
Program Dĺžka programu
Stupeň
znečistenia
Silné zneči-
stenie
Normálne
znečistenie
Bežné alebo
mierne zne-
čistenie
Normálne
znečistenie
Normálne
znečistenie
Typ náplne Popis programu
Porcelánový
riad, jedálenský príbor, hrnce a panvice
Porcelánový
riad, jedálenský príbor, hrnce a panvice
Porcelánový
riad a jedálen-
ský príbor
Porcelánový
riad a jedálen-
ský príbor
Jemný porce-
lán a sklo
Údaje o spotrebe
(v minútach)
Predumytie
Hlavné umývanie do 70°C
2 oplachovania
Záverečné oplachovanie
Sušenie
Predumytie
Hlavné umývanie do 65°C
1 oplachovanie
Záverečné oplachovanie
Sušenie
Hlavné umývanie do 60°C
Záverečné oplachovanie
Predumytie
Hlavné umývanie do 50°C
1 oplachovanie
Záverečné oplachovanie
Sušenie
Hlavné umývanie do 45°C
1 oplachovanie
Záverečné oplachovanie
Sušenie
Spotreba energie
(v kWh)
Spotreba vody
(v litroch)
70°
65°
30 min
1)
50°
45°
1) Skúšobný program pre skúšobne
80 - 90 1,6- 1,8 22 - 24
90 - 100 1,4 - 1,6 18 - 20
30 0,9 9
150 - 160 1,0 - 1,1 14 - 16
60 - 70 0,8 - 0,9 14 - 15
Hodnoty spotreby sa uvádzajú ako orientačné. Závisia od tlaku a teploty vody
a tiež od kolísania napájacieho napätia a
od množstva riadu.
16 progress
Ošetrovanie a čistenie
Čistenie filtrov
Z času na čas treba skontrolovať a vyčistiť
filtre. Znečistené filtre znehodnocujú výsledok umývania.
Varovanie Pred čistením filtrov sa
presvedčite, že spotrebič je vypnutý.
1. Otvorte dvierka, vyberte dolný kôš.
2. Systém filtrov umývačky riadu obsahuje
hrubý filter (A), mikrofilter (B) a plochý filter. Systém filtrov uvoľnite pomocou rukoväte na mikrofiltri.
Otočte
rukoväť o
približne
1/4 otáč-
ky smerom vľa-
vo a vyberte systém filtrov
8. Vložte hrubý filter (A) do mikrofiltra (B) a
zatlačte, aby zapadol na miesto.
9. Kombináciu filtrov vložte na pôvodné
miesto a zaistite ju otočením rukoväte v
smere pohybu hodinových ručičiek až na
doraz. Pri tomto postupe sa presvedčite,
že plochý filter nevyčnieva nad dno umývacieho priestoru.
3.
4. Uchopte hrubý filter (A) za rukoväť s otvorom a vyberte ho z mikrofiltra (B).
5. Všetky filtre dôkladne vyčistite pod tečú-
cou vodou.
6. Vyberte plochý filter z dna umývacieho
priestoru a dôkladne vyčistite obe čelné
plochy.
7. Vložte plochý filter späť do dna umývacieho priestoru a skontrolujte, či je na
svojom mieste pod dvoma vodiacimi lištami (C).
NIKDY nepoužívajte umývačku riadu bez filtrov. Nesprávne vloženie a
montáž filtrov späť na miesto môže
spôsobiť nedostatky pri umývaní a
môže poškodiť spotrebič.
NIKDY nevyberajte ostrekovacie ramená.
Ak zvyšky nečistôt upchali otvory v hornom ostrekovacom ramene, odstráňte
nečistoty pomocou špáradla.
Vonkajšie čistenie
Vonkajšie povrchy spotrebiča a ovládací panel umývajte vlhkou mäkkou handričkou. V
prípade potreby používajte iba neutrálne
umývacie prostriedky. Nikdy nepoužívajte
pieskové čistiace prostriedky, drsné hubky
na čistenie ani rozpúšťadlá (acetón, trichló-
retylén a pod....).
progress 17
Čistenie vnútra
Dbajte, aby boli tesnenia okolo dvierok, dávkovače na umývací prostriedok a leštidlo pravidelne čistené vlhkou handričkou.
Odporúčame vám vykonať po každých 3
mesiacoch umývací program pre veľmi špinavý riad s použitím umývacieho prostriedku,
ale bez vloženia riadu.
Dlhšie obdobia mimo prevádzky
Ak spotrebič nebudete používať počas dlhšieho obdobia, odporúčame vám:
1. Odpojte spotrebič od siete a vypnite vodu.
2. Nechajte dvierka pootvorené, aby ste
predišli tvorbe nepríjemných zápachov.
3. Udržiavajte vnútro spotrebiča v čistote.
Ochranné opatrenia pred zamrznutím
Spotrebič sa nesmie nachádzať na mieste,
kde je teplota pod 0°C. Ak to je nevyhnutné,
Čo robiť, keď...
Umývačka riadu sa počas chodu nespúšťa
alebo sa zastavuje.
Niektoré problémy sú spôsobené nedostatočnou jednoduchou údržbou alebo zanedbaním, ktoré možno vyriešiť pomocou poky-
Kódy chýb a porúch Možná príčina a riešenie
• nepretržité blikanie kontrolky prebiehajúceho
programu
• 1 bliknutie kontrolky Koniec
Umývačka riadu sa nenapĺňa vodou
• nepretržité blikanie kontrolky prebiehajúceho
programu
• 2 bliknutia kontrolky Koniec
Nevypúšťa sa voda z umývačky riadu
• nepretržité blikanie kontrolky prebiehajúceho
programu
•
3 bliknutia kontrolky Koniec
Aktivovala sa ochrana proti vytopeniu
spotrebič vyprázdnite, zatvorte dvierka spotrebiča, odpojte prívodnú vodnú hadicu a vyprázdnite ju.
Sťahovanie spotrebiča
Ak musíte spotrebič premiestniť (sťahujete sa
a pod....):
1. Vytiahnite zástrčku zo zásuvky.
2. Zatvorte vodovodný kohút.
3. Odpojte hadice na prívod a odvod vody.
4. Spotrebič potiahnite von spolu s hadicami.
Vyhýbajte sa nakláňaniu spotrebiča počas
prepravy.
nov uvedených v tabuľke, bez volania servisného technika.
Umývačku riadu vypnite, otvorte dvierka a
uskutočnite nasledujúce postupy na nápra-
vu.
• Vodovodná prípojka je upchatá alebo sú na nej
usadeniny vodného kameňa.
Vyčistite vodovodnú prípojku.
• Vodovodný kohút je zatvorený.
Otvorte vodovodný kohút.
• Filter (ak sa používa) v prívodnej hadici je upchatý.
Vyčistite filter.
• Prítoková hadica nebola správne uložená, je
zohnutá alebo stlačená.
Skontrolujte položenie prítokovej hadice.
• Upchaté hrdlo výlevky.
Vyčistite hrdlo výlevky.
• Hadica odtoku vody nebola správne uložená, je
zohnutá alebo stlačená.
Skontrolujte pripojenie odtokovej hadice.
• Zatvorte prívod vody a zavolajte najbližšie servisné stredisko.
18 progress
Chybná funkcia Možná príčina a riešenie
Program sa nespúšťa
Po vykonaní týchto kontrol zapnite spotrebič.
Program bude pokračovať od bodu, v ktorom bol prerušený.
Ak sa kód chybnej funkcie alebo poruchy objaví znova, spojte sa so servisným strediskom.
Ak sa zobrazia iné kódy poruchy, ktoré neboli
popísané v predchádzajúcej tabuľke, spojte
sa so servisným strediskom.
Spojte sa s miestnym servisným strediskom.
Uveďte model (Mod.), číslo výrobku (PNC) a
výrobné číslo (S.N.).
Neuspokojivé výsledky umývania
Riad nie je čistý
Riady sú vlhké a bez
lesku
Na pohároch a riade
sú šmuhy, mliečne
škvrny alebo modrastý povlak
Na pohároch a riade
sú vodné kvapky
• Bol vybraný nesprávny umývací program.
• Riad je uložený tak, že sa voda nemôže dostať na všetky časti povrchu.
Koše nesmú byť preťažené.
• Ostrekovacie ramená sa neotáčajú voľne, pretože riad nie je správne uložený.
• Filtre v dne umývacieho priestoru sú znečistené alebo sú nesprávne umiestnené.
• Použili ste príliš málo umývacieho prostriedku.
• Ak sú na riade stopy po vodnom kameni; zásobník soli je prázdny alebo
bola nastavená nesprávna úroveň zmäkčovača vody.
• Nesprávne pripojená odtoková hadica.
• Kryt zásobníka soli nie je správne zatvorený.
• Nebolo použité leštidlo.
•Dávkovač leštidla je prázdny.
• Znížte dávkovanie leštidla.
• Zvýšte dávkovanie leštidla.
•Príčinou môže byť umývací prostriedok. Zavolajte zákaznícke služby vý-
robcu umývacieho prostriedku.
Ak problém pretrváva aj po všetkých týchto
kontrolách, spojte sa s miestnym servisným
strediskom.
•Dvierka umývačky riadu neboli riadne zatvore-
né.
Zatvorte dvierka.
•Zástrčka nie je zasunutá do sieťovej zásuvky.
Zasuňte zástrčku do sieťovej zásuvky
• Prepálená poistka v domácej poistkovej skrinke.
Vymeňte poistku.
• Bolo nastavené odložené spustenie.
Ak sa riad má umývať okamžite, zrušte odložené spustenie.
Tieto informácie nájdete na typovom štítku,
ktorý sa nachádza na boku dvierok umývač-
ky riadu.
Aby ste tieto čísla mali vždy poruke, odporúčame vám poznamenať si ich sem:
Mod. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Č. výrobku : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
S.N. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
progress 19
Technické údaje
Rozmery Šírka
Elektrické zapojenie - Napätie Celkový príkon - Poistka
Tlak prívodu vody minimálny
Kapacita 12 súprav riadu a príborov
Hmotnosť 39,5 kg
Výška
Hĺbka
Informácie o elektrickej prípojke sa uvádzajú na typovom štítku,
ktorý sa nachádza na vnútornom okraji dvierok umývačky riadu.
0,5 bar (0,05 MPa)
maximálny
59,6 cm
81,8 - 87,8 cm
57,5 cm
8 bar (0,8 MPa)
Informácie pre skúšobne
Skúška v súlade sEN 60704 musí byť vykonaná s plne naloženým spotrebičom a pri
použití testovacieho programu (pozrite "Údaje o spotrebe").
Skúška v súlade EN 50242 musí byť vykonaná po naplnení zásobníka soli a dávkovača
Plná náplň: 12 štandardných súprav riadu a príboru
Požadované množstvo umývacieho prostriedku: 5 g + 25 g (Typ B)
Nastavenie leštidla poloha 4 (Typ III)
leštidla soľou a leštidlom a pri použití testovacieho programu (pozrite "Údaje o spotrebe").
Usporiadanie horného koša
Stojan na šálky: poloha A
20 progress
Usporiadanie dolného koša
Inštalácia
Varovanie Všetky elektrické
zapojenia a inštalatérske práce
potrebné pri inštalácii spotrebiča
musí vykonať kvalifikovaný
elektrikár a/alebo inštalatér alebo
kompetentná osoba.
Pred umiestnením spotrebiča odstráňte
všetky obaly.
Podľa možnosti umiestnite spotrebič v blízkosti vodovodnej prípojky a odtoku.
Táto umývačka riadu je určená na zabudovanie pod pracovnou plochou kuchynskej
linky.
Pozor! Pri zabudovaní umývačky riadu a
upevňovaní panela dôsledne dodržiavajte
príslušné pokyny.
Nie sú potrebné žiadne ďalšie otvory na vetranie umývačky riadu, iba na prívodnú vodovodnú hadicu a odtokovú hadicu a na sieťový napájací kábel.
Umývačka riadu má nastaviteľné nožičky,
umožňujúce nastavenie výšky.
Pri všetkých operáciách, kde je potrebný prístup k interným komponentom, musí byť
Usporiadanie koša na príbor
umývačka riadu odpojená od elektrickej siete.
Pri zasúvaní spotrebiča dbajte, aby prívodná
vodná hadica, odtoková hadica a prívodný
kábel neboli zahnuté alebo stlačené.
Pripevnenie k susediacim jednotkám
Umývačka riadu musí byť zabezpečená proti
nakloneniu.
Preto sa ubezpečte, že je pracovná plocha,
pod ktorou je upevnený, vhodne pripevnená
k pevnej konštrukcii (susediace skrinky kuchynskej linky, stena).
Nastavenie do vodorovnej polohy
Dôkladné nastavenie vodorovnej polohy má
veľký význam z hľadiska správneho zatvorenia a utesnenia dverí.
Ak je spotrebič správne nastavený do vodorovnej polohy, dvierka sa nebudú zo žiadnej
strany skrinky zadierať .
Ak sa dvierka správne nezatvárajú, povoľte
alebo zatiahnite nastaviteľné nožičky, aby bol
spotrebič dokonale nastavený do vodorovnej
polohy.
Pripojenie na vodovodné potrubie
Prípojka prívodu vody
Ku spotrebiču môžete zapojiť hadicu na prívod horúcej (max. 60°) aj studenej vody.
Privádzanie horúcej vody môže znamenať
značnú úsporu energie. Samozrejme, závisí
to od spôsobu produkcie horúcej vody. (Odporúčame vám alternatívne zdroje energie,
ktoré nepoškodzujú životné prostredie, napr.
solárne alebo fotovoltaické panely a veternú
energiu).
progress 21
Prípojná matica na prítokovej hadici spotrebiča je určená na naskrutkovanie na 3/4" hrdlo so závitom alebo na pripojenie na jednoúčelovú rýchlospojku, ako je napr. Pressblock.
Tlak vody sa musí nachádzať v rozmedzí uvedenom v "Technických charakteristikách".
Priemerné tlaky vody vo vodovode zistíte u
miestnej vodárenskej spoločnosti.
Pri pripojovaní nesmie byť prívodná vodná
hadica zohnutá, stlačená ani zamotaná.
Spotrebič je vybavený hadicami na prívod a
vypúšťanie vody, ktoré možno viesť vľavo
alebo vpravo prostredníctvom poistnej matice. Na predchádzanie únikom vody musí
byť poistná matica správne namontovaná.
Pozor! NIE všetky umývačky riadu sú vybavené poistnými maticami na prívodných a vypúšťacích hadiciach. V tomto
prípade nie je takéto riešenie možné.
Ak je spotrebič pripojený k novým potrubiam
alebo k potrubiam, ktoré sa dlhší čas nepoužívali, pred pripojením prítokovej hadice nechajte vodu niekoľko minút odtekať.
NEPOUŽÍVAJTE spojovacie hadice, ktoré sa predtým používali so starým spotrebičom.
Tento spotrebič je vybavený bezpeč-
nostnou funkciou, zabraňujúcou vráteniu vody použitej v spotrebiči späť do
systému pitnej vody. Tento spotrebič
spĺňa požiadavky platných predpisov o
domovej inštalácii.
Prítoková hadica s bezpečnostným
ventilom
Po zapojení dvojstennej prívodnej vodnej hadice je bezpečnostný ventil vedľa vodovodného prívodného ventilu. Preto je prívodná
vodovodná hadica pod tlakom iba vtedy, keď
privádza vodu. Ak z prívodnej vodnej hadice
začína počas činnosti unikať voda, bezpeč-
nostný ventil preruší prietok vody.
Prosím, pri inštalácii vodovodnej prívodnej
hadice buďte opatrní:
• V dvojstennej prívodnej hadici je elektrický
kábel bezpečnostného ventilu. Prívodnú
vodnú hadicu, ani bezpečnostný ventil neponárajte do vody.
• Ak sú prívodná vodná hadica alebo bezpečnostný ventil poškodené, okamžite odpojte spotrebič od elektrickej siete.
• Prívodnú vodnú hadicu s bezpečnostným
ventilom smie vymeniť výhradne pracovník
servisného strediska.
Varovanie Nebezpečné napätie
Pripojenie odtokovej vodnej hadice
Koniec vypúšťacej hadice možno pripojiť týmito spôsobmi:
1. K hrdlu výlevky a zaistením k spodnej
strane pracovnej plochy. Predídete tak
vtekaniu odpadovej vody z výlevky do
spotrebiča.
2. K odpadovému potrubiu s vetracím otvo-
rom a minimálnym vnútorným priemerom
4 cm.
Odpadová prípojka musí byť maximálne 60
cm od dna umývačky riadu.
Vypúšťacia hadica môže byť vpravo alebo
vľavo na umývačke riadu
Dbajte, aby hadica nebola zalomená ani stlačená, pretože by to mohlo spomaliť vypúšťanie vody.
22 progress
Pri vypúšťaní vody zo spotrebiča nesmie byť
vo výlevke zasunutá zátka, pretože by sa voda mohla vracať späť do spotrebiča.
Celková dĺžka odtokovej hadice, vrátane
akýchkoľvek predĺžení, nesmie byť dlhšia ako
4 metre. Vnútorný priemer predĺženia hadice
nesmie byť menší ako priemer dodávanej hadice.
Podobne platí, že vnútorný priemer spojok
použitých na pripojenie k odtokovému potrubiu nesmie byť menší ako priemer dodávanej hadice.
Pri zapojení vypúšťacej hadice k prípojke na
sifóne pod umývadlom, musíte vybrať celú
plastovú membránu (A). Ak nevyberiete
celú membránu, môže to mať za následok
postupné nahromadenie zvyškov jedla a prípadné upchatie prípojky vypúšťacej hadice
umývačky riadu
Naše spotrebiče dodávame s ochranou
proti spätnému vtoku špinavej vody do
spotrebiča. "Spätný ventil" vstavaný v
hrdle výlevky môže zabrániť správnemu
vypúšťaniu vašej umývačky riadu. Z tohto dôvodu vám odporúčame demontovať ho.
Aby ste predišli únikom vody, po inštalácii spotrebiča skontrolujte, či sú vodovodné spoje dostatočne tesné a či neprepúšťajú vodu.
Zapojenie do elektrickej siete
Varovanie Podľa bezpečnostných
noriem musí byť spotrebič
uzemnený.
Pred prvým použitím spotrebiča sa
presvedčite, či menovité napätie a
typ napájacieho napätia na typovom
štítku zodpovedá elektrickej sieti v
mieste, kde je spotrebič nainštalovaný. Na typovom štítku nájdete aj
menovitý prúd poistky
Zástrčku spotrebiča vždy pripájajte
do správne nainštalovanej ochrannej zásuvky.
Nesmú sa používať rozbočovače,
konektory a predlžovacie káble. Mô-
Ochrana životného prostredia
Symbol na výrobku alebo na jeho obale,
návode na použitie a záručnom liste
znamená, že s výrobkom sa nesmie
zaobchádzať ako s komunálnym odpadom.
Namiesto toho je potrebné ho odovzdať do
žu sa prehrievať a spôsobiť nebezpečenstvo požiaru.
V prípade potreby vymeňte zásuvku
domácej elektrickej inštalácie. Ak je
potrebné vymeniť elektrický kábel,
spojte sa s miestnym servisným
strediskom.
Zástrčka musí byť po nainštalovaní
spotrebiča prístupná.
Nikdy neodpájajte spotrebič ťaha-
ním za napájací kábel. Vždy ťahajte
zástrčku.
Výrobca nepreberá žiadnu zodpovednosť za nedodržanie uvedeného
bezpečnostného opatrenia.
najbližšieho zmluvného zberného dvora
vykonávajúceho zber odpadu z
elektrozariadení za účelom jeho ďalšieho
zhodnotenia a spracovania, prípadne
progress 23
predajni pri kúpe nového výrobku, ak táto
predajňa uskutočňuje spätný odber.
Prispejte preto k tomu, aby bol odpad
zhodnotený a zneškodnený environmentálne
vhodným spôsobom tak, aby sa predišlo
jeho negatívnym vplyvom na životné
prostredie a ľudské zdravie.
Podrobnejšie informácie nájdete na
internetovej stránke www.envidom.sk.
Materiál obalu
Materiály obalov sú priateľské k životnému
prostrediu a môžu byť recyklované. Plastové
časti sú označené napr. >PE<, >PS< a pod.
Prosím, vhadzujte tieto materiály do príslušných odpadových nádob na domový odpad.
Varovanie Ak sa spotrebič vyraďuje z
prevádzky:
• Vytiahnite zástrčku zo sieťovej zásuvky.
• Odrežte kábel a zástrčku a zlikvidujte
ich.
• Demontujte uzáver na dvierkach.
Predídete tak nebezpečenstvu, že deti sa v spotrebiči zamknú a ohrozia tak
svoje životy.
www.progress-hausgeraete.de
156991991-00-052008
Loading...
