Page 1
bruksanvisning
Diskmaskin
PI 3550
Page 2
2 progress
Innehåll
Säkerhetsinformation 2
Kontrollpanel 4
När maskinen används första gången 5
Att ställa in vattenavhärdaren 5
Användning av avhärdningssalt 6
Användning av sköljmedel 7
Daglig användning 8
Användning av diskmedel 10
Multi-tabletter 12
Med reservation för ändringar
Att välja och starta ett diskprogram 13
Att plocka ut disken ur diskmaskinen 13
3
Diskprogram 14
Underhåll och rengöring 15
Om maskinen inte fungerar 16
Tekniska data 17
Information till provanstalter 18
Installation 19
Anslutning av vatten 19
9
Elektrisk anslutning 21
Miljöskydd 21
Säkerhetsinformation
För din egen säkerhet och för att du skall
kunna använda diskmaskinen på korrekt
sätt är det viktigt att du noggrant läser
igenom denna bruksanvisning, inklusive
tips och varningar, innan du installerar
och använder diskmaskinen första
gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som
använder diskmaskinen har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och
se till att den medföljer maskinen om den
flyttas eller säljs så att alla som använder
maskinen får korrekt information om maskinens handhavande och säkerhet.
Korrekt användning
• Denna diskmaskin är endast avsedd för
diskning av diskgods som är lämpat för
maskindiskning.
• Häll aldrig lösningsmedel i diskmaskinen.
Det finns risk för explosion.
• Knivar och andra vassa föremål måste placeras i bestickkorgen med spetsarna vända nedåt eller läggas i överkorgen.
• Använd endast produkter (diskmedel, salt
och sköljmedel) som är avsedda för diskmaskiner.
• Öppna inte luckan när maskinen är i drift.
Het ånga kan strömma ut.
• Plocka inte ut disk ur diskmaskinen förrän
diskprogrammet är klart.
• När diskprogrammet är klart rekommenderar vi att du stänger av maskinen och
stänger vattenkranen.
• Service på denna produkt får endast utföras av en auktoriserad servicetekniker och
endast originaldelar får användas.
• Försök under inga omständigheter att reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan
orsaka personskador och allvarliga funktionsstörningar. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar används.
Allmän säkerhet
• Maskindiskmedel kan orsaka kemiska
brännskador i ögon, mun och hals. Det
kan vara livsfarligt! Följ säkerhetsanvisningarna från tillverkaren av diskmedlet.
• Vattnet i diskmaskinen är inte avsett att
drickas. Rester från diskmedlet kan fortfarande finnas kvar i maskinen.
• Se till att luckan alltid är stängd, förutom
när diskkorgarna fylls och töms. Då finns
ingen risk att någon snubblar på den öppna luckan och skadar sig.
• Sitt inte och stå inte på luckan när den är
öppen.
Barnsäkerhet
• Denna maskin är avsedd att användas av
vuxna personer. Låt inte barn använda
diskmaskinen utan tillsyn.
• Förvara allt förpackningsmaterial utom
räckhåll för barn. Risk för kvävning kan föreligga.
• Förvara alla diskmedel på en säker plats,
utom räckhåll för barn.
• Håll barn borta från diskmaskinen när luckan är öppen.
Page 3
progress 3
Installation
• Kontrollera att diskmaskinen inte har skadats under transporten. Anslut aldrig en
skadad maskin till ett eluttag. Kontakta din
återförsäljare om maskinen är skadad på
något sätt.
• Allt förpackningsmaterial måste avlägsnas
innan maskinen används.
• Allt el- och VVS-arbete som krävs för att
installera denna maskin måste utföras av
en kvalificerad och kompetent person.
• Det är av säkerhetsskäl farligt att ändra
specifikationerna eller att försöka modifiera
denna produkt på något sätt.
• Använd inte diskmaskinen om nätkabeln
eller vattenslangarna är skadade eller om
maskinens kontrollpanel, övre panel eller
sockel är skadad så att det finns risk att
man kommer åt maskinens invändiga
komponenter. Kontakta vår lokala serviceavdelning för att undvika säkerhetsrisker.
• Det är förbjudet att borra i diskmaskinens
paneler. Det kan bli skador på komponenterna i vatten- och elsystemet.
Varning För anslutning av
elektricitet och vatten, följ noga
anvisningarna i respektive avsnitt.

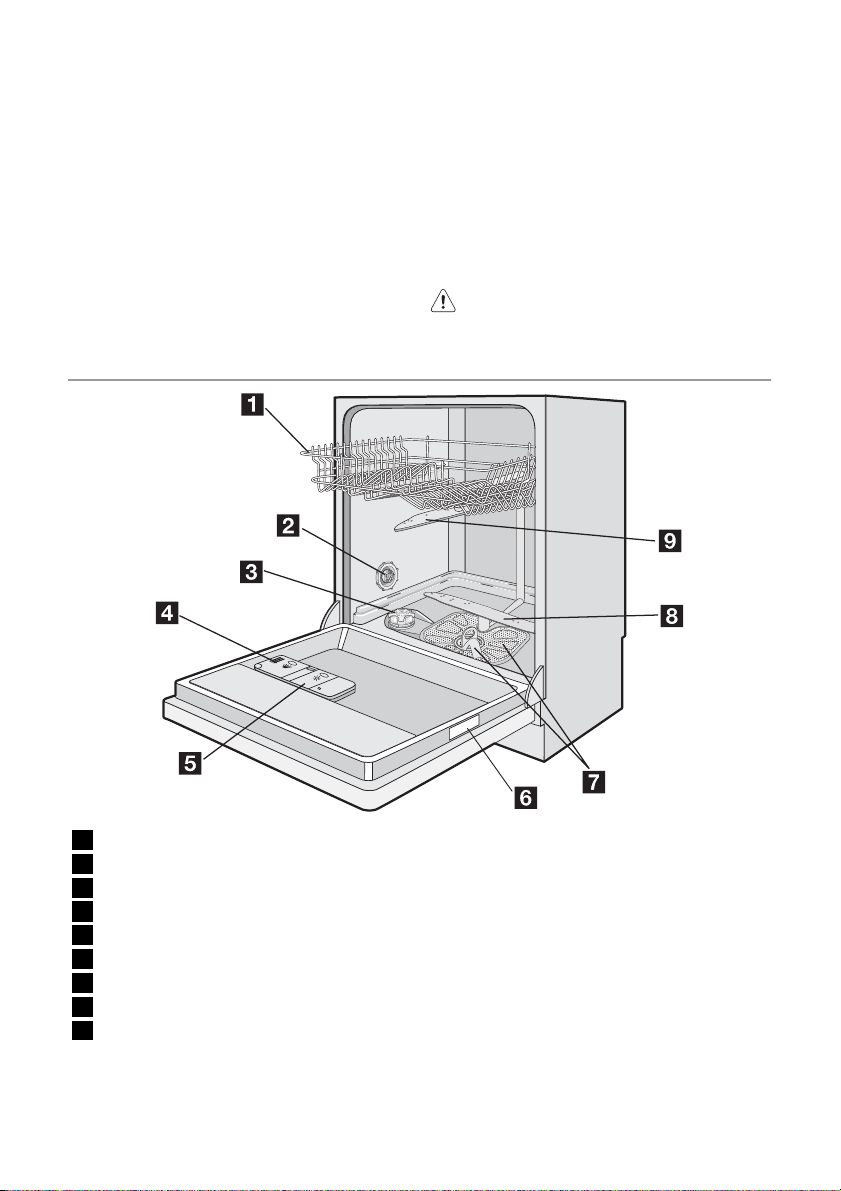

1 Överkorg
2 Reglage för inställning av vattenhårdhet
3 Saltbehållare
4 Diskmedelsfack
5 Sköljmedelsfack
6 Typskylt
7 Filter
8 Nedre spolarm
9 Övre spolarm
Page 4
4 progress

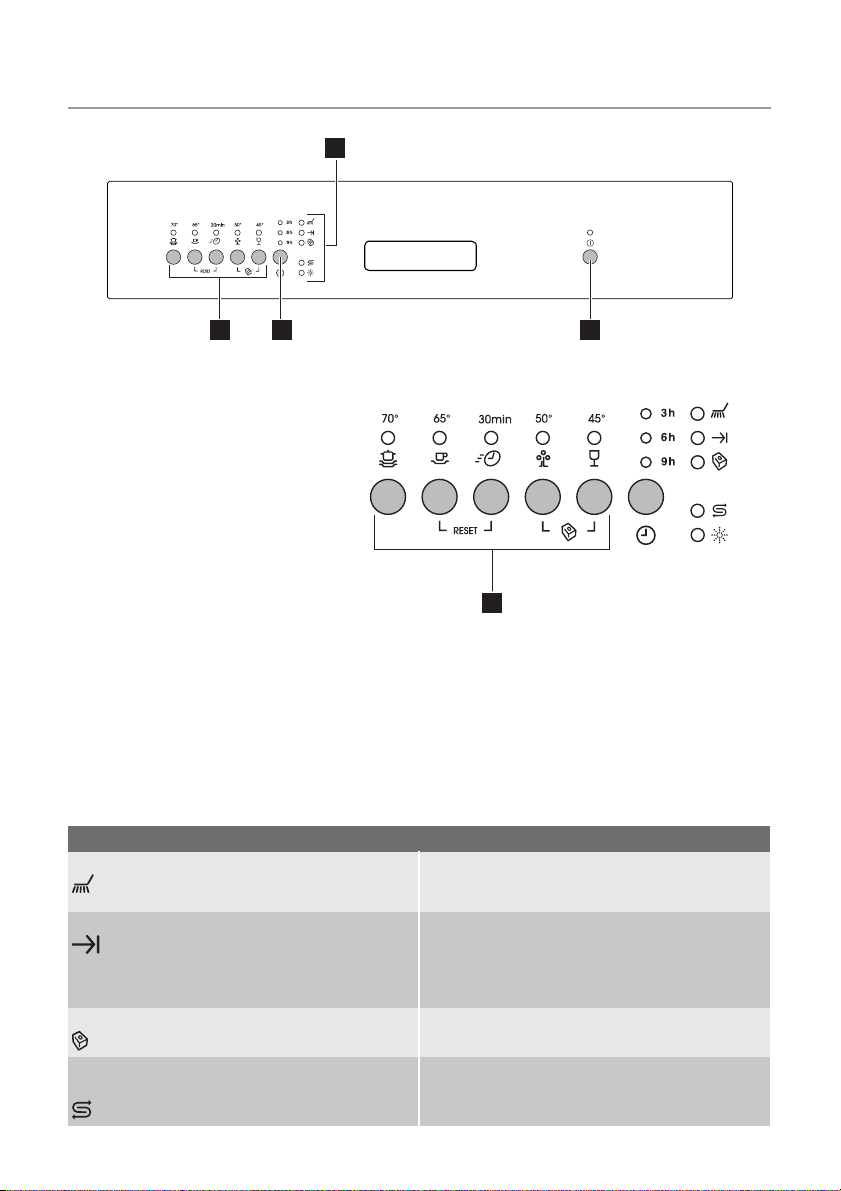

Kontrollpanel
3
1
2
4
ABCDE
5
1. Programvalsknappar
2. Knapp för Fördröjd start
3. Kontrollampor
4. Strömbrytare På/Av
5. Funktionsknappar
Funktionsknappar
Följande funktioner kan ställas in / utföras
med hjälp av dessa knappar:
Kontrollampor
Disk Tänds när ett diskprogram ställs in och lyser me-
Klart Tänds när ett diskprogram är klart. Maskinen har
Multitabfunktion Anger att Multitabfunktionen är aktiverad/inakti-
Salt
1)
• ställa in vattenavhärdaren,
• avbryta ett pågående diskprogram eller
fördröjd start,
• aktivera / inaktivera Multitabfunktionen,
• aktivera / inaktivera sköljmedelsfacket.
dan programmet pågår.
Slocknar när diskprogrammet är klart.
även andra indikatorer som t.ex. visar:
– vattenavhärdarens inställning,
– aktivering/inaktivering av sköljmedelsfacket,
– att ett larm utlösts p.g.a. ett fel på maskinen.
verad (se avsnittet Multitabfunktion).
Tänds när specialsaltet tar slut.
Page 5
progress 5
Kontrollampor
Sköljmedel
1)
1) Kontrollamporna för salt och sköljmedel tänds aldrig under ett diskprogram även om salt och/eller
sköljmedel behöver fyllas på.
Inställningsläge
Maskinen är i inställningsläge när strömbrytarens kontrollampa är tänd och alla pro-
gramlampor är släckta.
Viktigt Tänk alltid på att när du:
• väljer diskprogram eller fördröjd start,
• ställer in vattenavhärdaren, eller
• aktiverar / inaktiverar sköljmedelsdoser-
ingen
MÅSTE maskinen vara i inställningsläge.
Om en programlampa är tänd så är det se-
Tänds när sköljmedlet tar slut.
I detta fall måste programmet avbrytas.
1.
Håll funktionsknapp B och C intryckta
samtidigt tills alla programlamport har
släckts.
2. Släpp funktionsknapp B och C.
Avbryta ett inställt eller pågående
program
Håll de två Avbryt-knapparna B och C intryckta samtidigt tills alla programlampor har
släckts. Programmet har nu avbrutits och
maskinen är i inställningsläge.
nast utförda programmet fortfarande inställt.
När maskinen används första gången
Innan du använder diskmaskinen första
gången:
• Kontrollera att el- och vattenanslutningar-
na har gjorts enligt installationsanvisningarna.
• Ta ut allt förpackningsmaterial som finns
inuti maskinen.
• Ställ in vattenavhärdaren
• Häll en liter vatten i saltbehållaren och fyll
sedan på disksalt
• Fyll sköljmedelsfacket
Om du vill använda kombinerade
disktabletter (t.ex. "3 i 1", "4 i 1", "5 i
1") måste multitablettfunktionen aktiveras (se "Multitablettfunktion").
Att ställa in vattenavhärdaren
Diskmaskinen är utrustad med en vattenavhärdare som avlägsnar mineraler och salt
från det inkommande vattnet, ämnen som
annars skulle ha skadlig eller negativ effekt på
maskinens funktion.
Ju mer mineraler och salter vattnet innehåller,
desto hårdare är vattnet. Vattnets hårdhet
mäts enligt ekvivalenta skalor: tyska grader
(°dH), franska grader (°TH) och mmol/l (millimol per liter, en internationell enhet för vattnets hårdhetsgrad).
Vattenhårdhet Inställning av vattnets hårdhet An-
°dH °TH mmol/l manuellt elektroniskt
51 - 70 91 - 125 9,1 - 12,5 2 nivå 10 ja
43 - 50 76 - 90 7,6 - 9,0 2 nivå 9 ja
37 - 42 65 - 75 6,5 - 7,5 2 nivå 8 ja
29 - 36 51 - 64 5,1 - 6,4 2 nivå 7 ja
Avhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om
hur hårt vattnet är i området där du bor kan
du få från det lokala Vattenverket.
Avhärdaren måste ställas in både manuellt, med hjälp av det speciella reglaget, och elektroniskt.
vänd-
ning
av salt
Page 6
6 progress
Vattenhårdhet Inställning av vattnets hårdhet An-
°dH °TH mmol/l manuellt elektroniskt
23 - 28 40 - 50 4,0 - 5,0 2 nivå 6 ja
19 - 22 33 - 39 3,3 - 3,9 2 nivå 5 ja
15 - 18 26 - 32 2,6 - 3,2 1 nivå 4 ja
11 - 14 19 - 25 1,9 - 2,5 1 nivå 3 ja
4 - 10 7 - 18 0,7 - 1,8 1 nivå 2 ja
< 4 < 7 < 0,7 1 nivå 1 nej

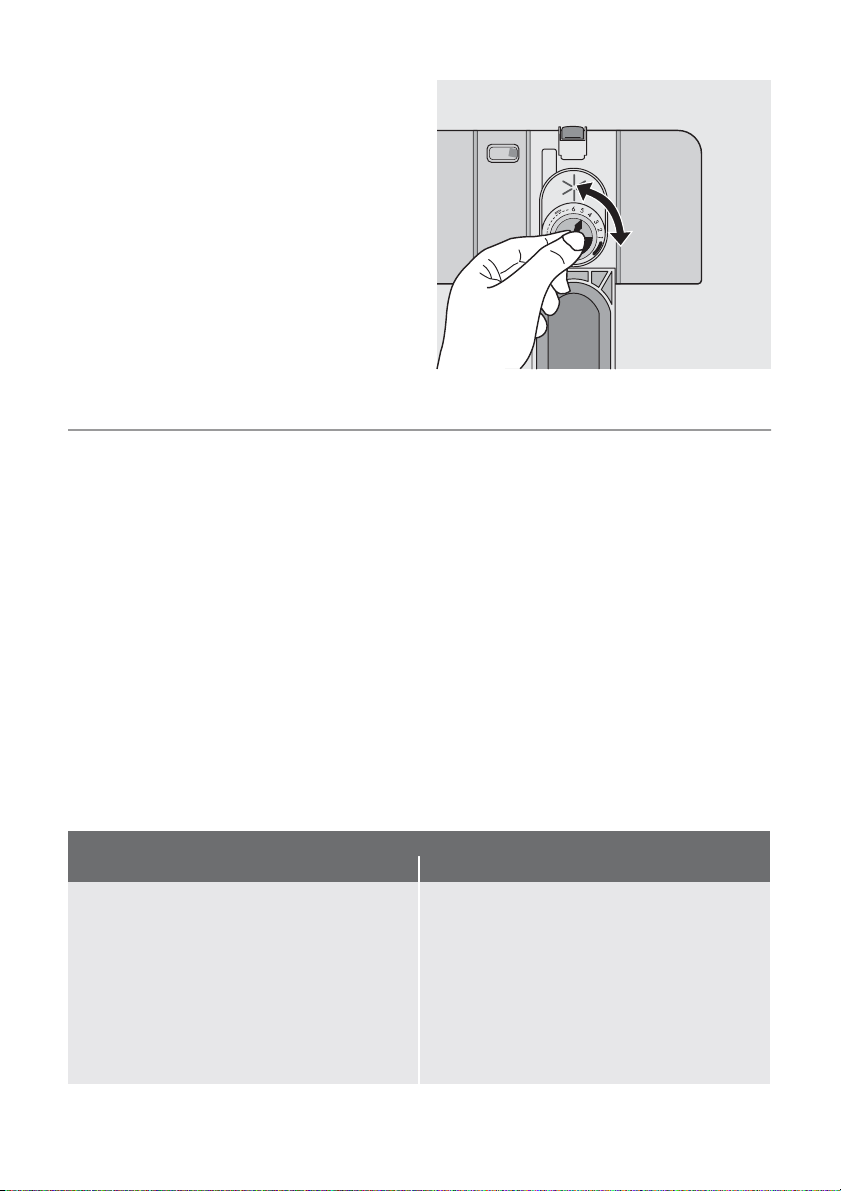

Manuell inställning
Diskmaskinen är fabriksinställd på läge
2.
1. Öppna luckan till diskmaskinen.
2. Ta ut underkorgen.
3. Ställ reglaget i läge 1 eller 2 (se tabell).
4. Sätt tillbaka underkorgen.
katorerna till funktionsknapparna A, B
och C börjar blinka.
3. Tryck på funktionsknapp A. Indikatorn till
funktionsknapparna B och C slocknar,
medan lampan i funktionsknapp A fortsätter att blinka samtidigt som indikatorn
Program klart börjar blinka.
Den aktuella nivån indikeras av hur
många gånger indikatorn Program
klart blinkar.
Exempel:
5 blinkningar, paus, 5 blinkningar, paus,
osv. = nivå 5
6 blinkningar, paus, 6 blinkningar, paus,
osv. = nivå 6
4. Tryck på funktionsknapp A om du vill stäl-
la in en annan nivå. Nivån ändras varje
gång knappen trycks in (se tabellen för att
Elektronisk inställning
Diskmaskinen är fabriksinställd på nivå
5.
1. Tryck på strömbrytaren. Diskmaskinen
måste vara i inställningsläge.
2. Tryck samtidigt på funktionsknapparna
välja en annan nivå).
Exempel: Om den aktuella nivån är 5 och
du trycker en gång på knapp A väljs nivå
6. Om den aktuella nivån är 1 och du
trycker en gång på knapp A väljs nivå 10.
5. För att lagra inställningen, stäng av diskmaskinen genom att trycka på PÅ/AVknappen.
B och C och håll dem intryckta tills indi-
vänd-
ning
av salt
Användning av avhärdningssalt
Varning
Använd endast salter som är speciellt avsedda för diskmaskiner. Alla andra typer av salt
som inte är speciellt avsedda för användning
i diskmaskiner, särskilt bordssalt, skadar vattenavhärdaren. Fyll aldrig på salt annat än
alldeles innan du startar ett komplett diskprogram. Detta undviker att det ligger saltkorn
eller utspilld saltlösning länge på maskinens
botten. Salt kan leda till korrosion.
Påfyllning:
1. Öppna luckan, ta ut underkorgen och
lossa saltbehållarens lock genom att vrida det moturs.
2.
Häll en liter vatten i saltbehållaren (en-
dast nödvändigt innan salt fylls på
första gången).
3. Använd den medföljande tratten och fyll
på salt tills behållaren är full.
Page 7
Användning av sköljmedel
Varning Använd endast sköljmedel som
är avsedda för diskmaskiner.
Fyll aldrig sköljmedelsfacket med andra
medel (t.ex. rengöringsmedel eller flytande diskmedel). Sådana medel skadar
maskinen.
Sköljmedel gör att disken sköljs omsorgsfullt och att den torkas utan att det
blir fläckar eller ränder på diskgodset.
Sköljmedlet tillsätts automatiskt under
den sista sköljningen.

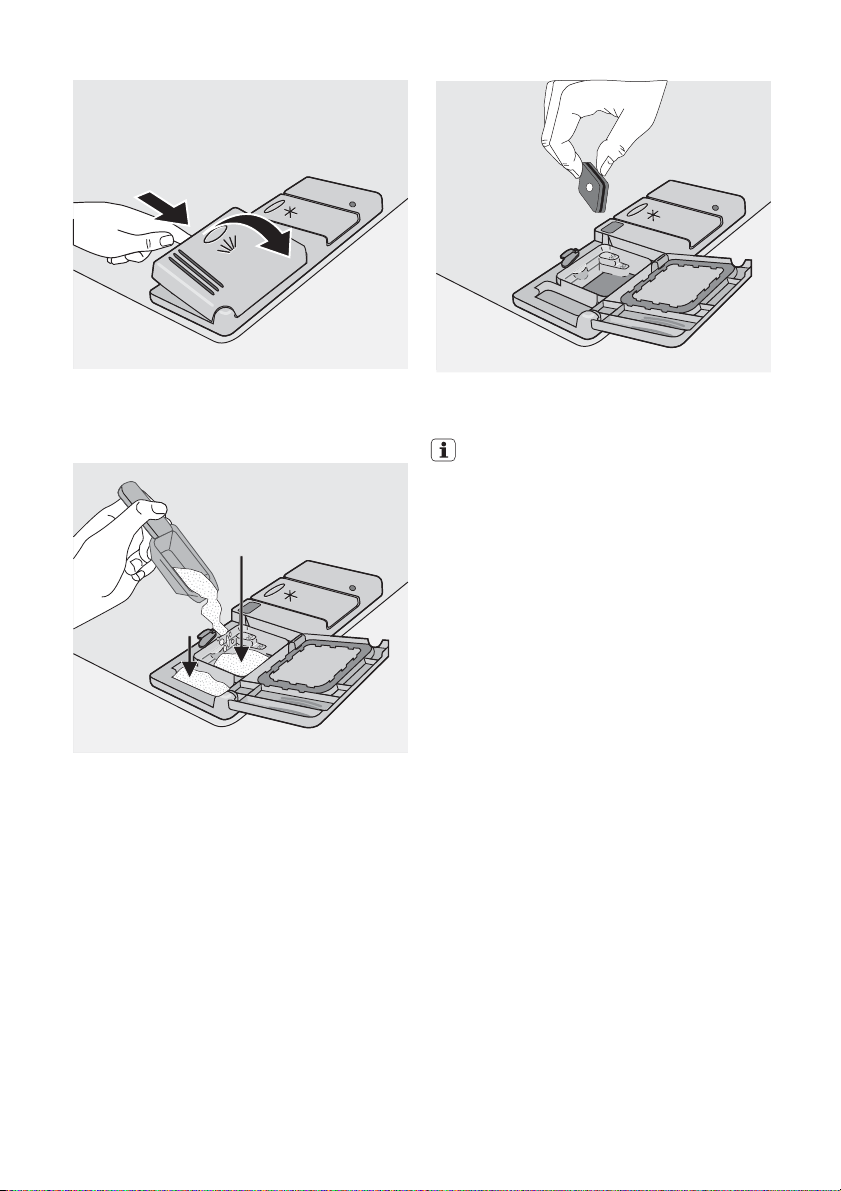

1. Öppna behållaren genom att trycka på
knappen (A).
progress 7
4. När du skruvar tillbaka locket, kontrollera
att det inte finns något salt i skruvgängorna eller på tätningen.
5. Skruva tillbaka locket medurs tills det
stoppar med ett klick.
Var inte orolig om vatten rinner över när
du fyller på salt. Det är helt normalt.
Saltindikatorn på kontrollpanelen
kan lysa i 2-6 timmar efter att salt har
fyllts på, förutsatt att diskmaskinen
är påslagen. Om du använder salt
som tar längre tid att lösa upp kan
indikatorn lysa ännu längre. Maskinens funktion påverkas inte.
2. Häll sköljmedlet i behållaren. Fyll inte på
sköljmedel över maxmarkeringen.
Sköljmedelsfacket rymmer cirka 110 ml
sköljmedel, vilket räcker till mellan 16 och
40 diskningar, beroende på den inställda
doseringen.
3. Kontrollera att locket är ordentligt stängt
efter varje påfyllning.
Torka upp allt sköljmedel som eventuellt
har spillts ut under påfyllningen, så att
det inte bildas för mycket skum vid nästa
disk. Använd en absorberande trasa.
Använd det speciella vredet för att ställa in
sköljmedelsdoseringen så att det anpassas
till tidigare erhållna disk- och torkresultat.
Vredet har 6 lägen (läge 1 ger minsta dosering, läge 6 ger största dosering).
Doseringen är fabriksinställd på läge 4.
Öka doseringen om det finns vatten- eller
kalkfläckar på disken efter diskningen.
Page 8
8 progress
Minska doseringen om det finns kladdiga,
vita ränder på disken eller en blåaktig hinna
på glas eller knivblad.
Daglig användning
• Kontrollera om disksalt eller sköljmedel behöver fyllas på.
• Ställ in bestick, porslin och övrig disk i
diskmaskinen.
• Fyll på diskmedel.
• Välj ett program som är lämpat för diskgodset.
• Starta diskprogrammet.
Råd och tips
Svampar, trasor och andra föremål som kan
absorbera vatten får inte diskas i diskmaskinen.
• Innan du laddar diskmaskinen bör du:
– Avlägsna alla matrester och andra
smutspartiklar.
– Mjuka upp rester efter inbränd mat i
pannor.
• Tänk på följande när du laddar bestick och
porslin:
För diskning i diskmaskin är följande föremål
olämpliga: lämpliga med restriktioner:
• Bestick med handtag av trä, horn, porslin eller
pärlemor.
• Plastföremål som inte är värmebeständiga.
• Äldre bestick med limmade delar som inte är
temperaturbeständiga.
• Sammanfogade bestick eller porslinsföremål.
• Föremål av tenn eller koppar.
• Glas av blykristall.
• Föremål i stål som kan rosta.
•Träfat.
• Föremål tillverkade av syntetfibrer.
– Bestick och porslin får inte blockera
spolarmarnas rotation.
– Ladda ihåliga föremål såsom koppar,
glas och pannor med öppningarna vända nedåt så att de inte fylls med vatten.
– Porslin och bestick får inte ligga inuti
andra föremål eller täcka varandra.
– Se till att glasen inte vidrör varandra. An-
nars finns det risk att de skadas.
– Lägg små föremål i bestickskorgen.
• Plastföremål och teflonbehandlade pannor
har en tendens att hålla kvar vattendroppar. Dessa torkar därför inte lika bra som
porslin och stålföremål.
• Lätta föremål (plastskålar och liknande)
skall placeras i överkorgen på sådant sätt
att de inte rubbas under diskprogrammet.
• Diska stengods i diskmaskinen endast om godset är märkt som diskmaskinsäkert av tillverkaren.
• Glaserade mönster kan blekna vid frekvent diskning i diskmaskin.
• Silver- och aluminiumdelar har en tendens att
missfärgas under diskning. Rester av t.ex. äggvita, äggula och senap gör ofta att silver missfärgas eller får fläckar. Torka därför alltid bort
matrester från silverföremål om de inte skall diskas direkt efter användning.
Page 9
progress 9

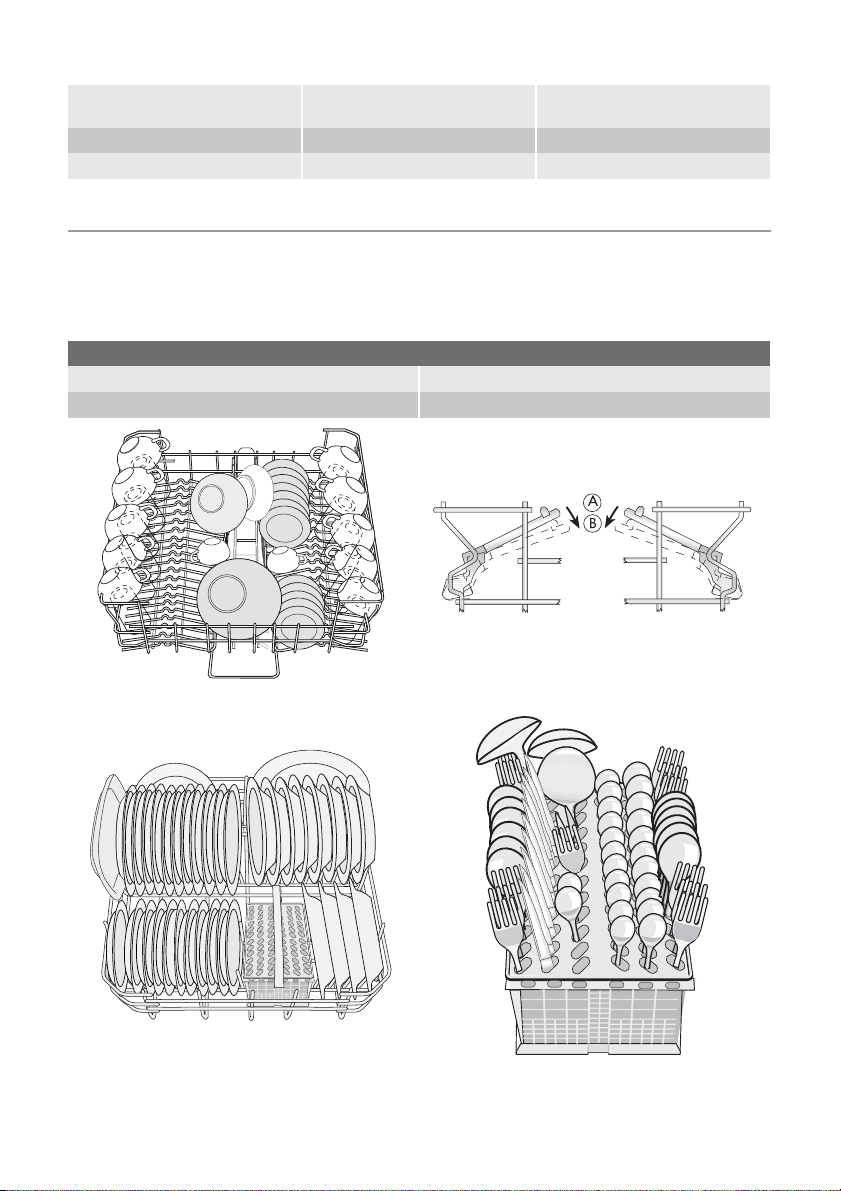

Underkorg
Den nedre korgen är avsedd för kastruller,
lock, tallrikar, salladsskålar, bestick, etc.
Serveringsfat och stora lock bör placeras
längs korgens kanter. Se till att de inte hindrar
spolarmarnas rotation.
De två pinnraderna i underkorgen kan läggas
ned för att ge plats åt kastruller, pannor och
skålar.
Skedar och gafflar bör placeras i den löstagbara bestickskorgen med handtagen vända
nedåt och knivar med handtagen vända uppåt.
Ställ besticken med handtagen vända uppåt
om de nedåtvända handtagen sticker ut genom korgens botten och blockerar den nedre spolarmen.
Blanda skedar med andra bestick så att de
inte fastnar i varandra.
För bästa resultat rekommenderar vi att du
använder medföljande besticksgaller (om bestickens storlek är lämplig).
Bestickskorg
Långa knivar som ställs med bladen
vända uppåt i bestickskorgen utgör en
risk. Långa och/eller vassa bestick
såsom förskärare måste läggas ned i
överkorgen. Var försiktig när du plockar
i och ur knivar och liknande vassa
föremål.

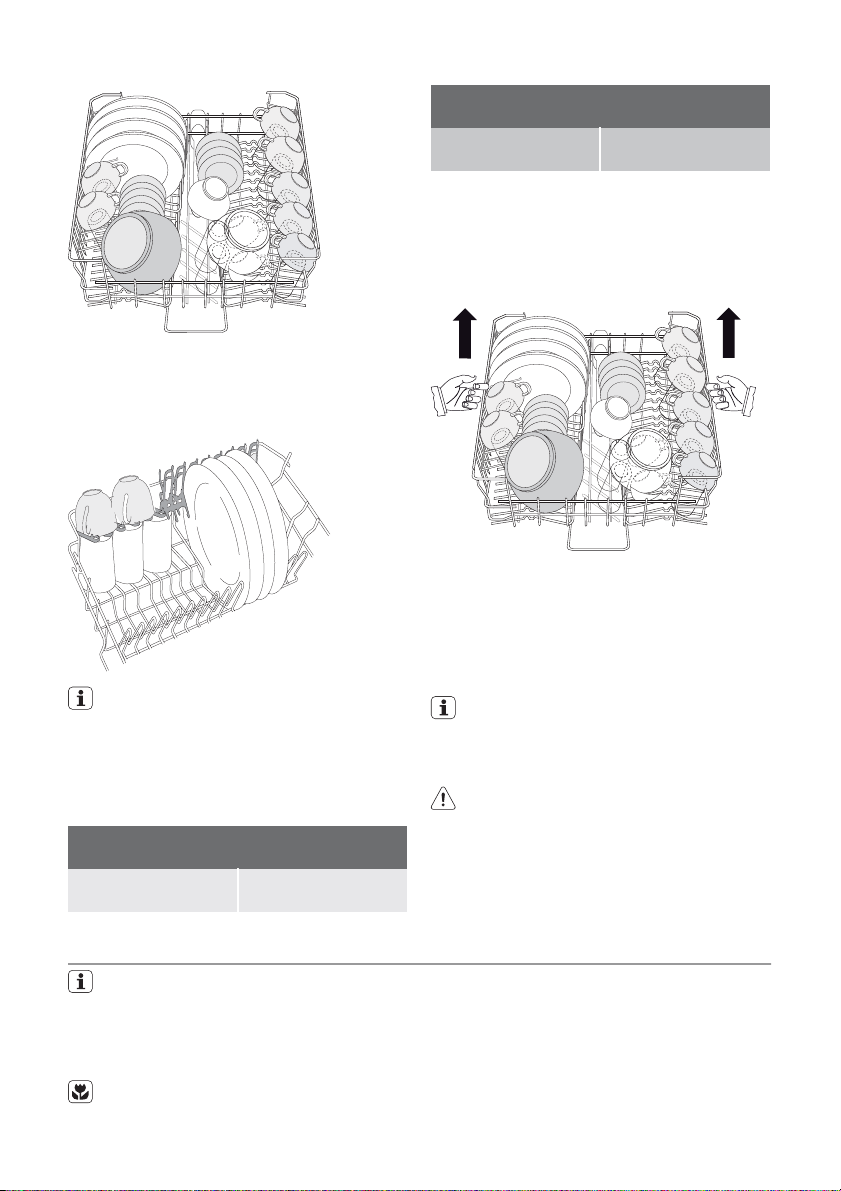

Överkorg
Den övre korgen är avsedd för tallrikar (dessertfat, tefat och mattallrikar med en diameter på upp till 24 cm), salladsskålar, koppar
och glas.
Ställ föremålen på och under koppställen så
att vattnet når alla ytor.
Page 10
10 progress
Glas med hög fot kan ställas upp och ned i
koppställen.
För att ge plats åt långa föremål kan koppställen vikas uppåt.
Kontrollera att spolarmarna kan rotera
fritt innan du stänger luckan.
Justera överkorgens höjd
Mycket stora fat kan placeras i underkorgen
när överkorgen har flyttats upp till det översta
läget.
Föremålens maximala höjd i de nedre kor-
Med överkorgen i det
övre läget
gen
33 cm
Föremålens maximala höjd i de nedre kor-
Med överkorgen i det
nedre läget
gen
29 cm
Gör så här för att flytta korgen till det
översta läget:
1. Dra ut korgen så långt det går.
2. Lyft försiktigt båda sidorna uppåt tills mekanismen hakar i och korgen sitter stadigt.
Gör så här för att sänka korgen till den
ursprungliga positionen:
1. Dra ut korgen så långt det går.
2. Lyft försiktigt båda sidorna uppåt och låt
sedan mekanismen sakta falla tillbaka
nedåt medan du håller i den.
Lyft eller sänk aldrig korgen på endast
ena sidan.
När korgen är i det översta läget går det
inte att använda koppställen.
Stäng alltid luckan när
diskmaskinen har laddats eftersom
en öppen lucka kan utgöra en
säkerhetsrisk.
Användning av diskmedel
Använd endast diskmedel som är speciellt avsedda för diskmaskiner.
Följ rekommendationerna på förpackningen från produktens tillverkare avseende dosering och förvaring.
Genom att använda rätt mängd diskmedel bidrar du till att skydda vår miljö.
Fylla på diskmedel
1. Öppna locket.
Page 11
progress 11
2. Fyll på diskmedel i diskmedelsfacket (1).
Markeringarna motsvarar olika doser:
20 = cirka 20 gram diskmedel,
30 = cirka 30 gram diskmedel.
1
2
3. Alla program med fördisk behöver ytterligare en dos diskmedel (5-10 gram) som
skall hällas i fördiskfacket (2).
Detta diskmedel används under fördiskfasen.
Om du använder diskmedel i tablettform
skall tabletten läggas i fack (1).
4. Stäng locket genom att trycka på det tills
det låser fast i läge.
Diskmedelstabletter från olika tillverkare
löses upp olika fort. Detta innebär att
vissa tabletter kanske inte uppnår full
rengöringseffekt under korta diskprogram. Använd därför långa program när
du diskar med tabletter för att säkerställa
full rengöringseffekt.
Använda kombinerade disktabletter
Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner.
De kan också innehålla andra, olika diskmedelsämnen beroende på vilken typ av tablett
du använder ("3 i 1", "4 i 1", "5 i 1" o.s.v.)
1. Kontrollera om medlet du tänker använda
är lämpat för vattnets hårdhet på platsen
där du bor. Se tillverkarens anvisningar.
Saltbehållaren och sköljmedelsfacket behöver inte fyllas på. I detta fall kommer
sköljmedelsindikatorn alltid lysa när maskinen är på.
2. Välj den lägsta inställningen för vattenhårdhet och sköljmedelsdosering.
Om torkresultaten inte är
tillfredsställande rekommenderar vi att
du gör så här:
1. Fyll på sköljmedel i sköljmedelsfacket.
2. Ställ in sköljmedelsdoseringen på läge 2.
Om du väljer att återgå till
diskmaskinens standardsystem för
diskmedelsdosering rekommenderar vi
att du gör så här:
1. Fyll på saltbehållaren och sköljmedelsfacket på nytt.
Page 12
12 progress
2. Ställ in vattnets hårdhet på den högsta
nivån och kör ett normalt diskprogram
utan disk.
3. Justera inställningen av vattnets hårdhet
efter hur hårt vattnet är i området där du
bor.
Multi-tabletter
Denna diskmaskin är utrustad med en "Multitabfunktion", vilket gör att det går att använda "Multitab" kombinerade diskmedelstabletter.
Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner.
De kan också innehålla andra ämnen, beroende på vilken typ av tablett det gäller ("3 i
1", "4 i 1", "5 i 1", etc...).
Kontrollera om medlet du tänker använda är
lämpligt för vattnets hårdhet i området där du
bor. Se tillverkarens anvisningar.
När funktionen väljs är den aktiverad även för
följande diskprogram.
När denna funktion väljs inaktiveras automatiskt doseringen av sköljmedel och salt från
respektive behållare och kontrollamporna för
sköljmedel och salt släcks.
När Multitabfunktionen är aktiverad kan programtiderna ändras.
Aktivera/inaktivera Multitabfunktionen
innan ett diskprogram startas.
Medan programmet pågår kan Multitabfunktionen INTE längre ändras. Om du
vill avbryta Multitabfunktionen måste du
först radera programinställningen och
sedan inaktivera Multitabfunktionen. I
detta fall måste du välja diskprogram
(och tillvalsfunktioner) på nytt.
Aktivera / inaktivera Multitabfunktionen
Håll de två Multitab-knapparna (funktionsknapp D och E) intryckta samtidigt tills kontrollampan för Multitabfunktionen tänds. Detta innebär att funktionen är aktiverad.
För att inaktivera funktionen, tryck på samma
knappar tills kontrollampan för Multitabfunktionen släcks.
Om torkresultaten inte är tillfredsställande rekommenderar vi att du
gör så här:
1. Fyll på sköljmedel i sköljmedelsfacket.
2. Aktivera sköljmedelsdoseringen.
4. Justera doseringen av sköljmedel.
3. Ställ in sköljmedelsdoseringen på
läge 2.
• Det går bara att aktivera/stänga av
sköljmedelsdoseringen när Multitabfunktionen är på.
Aktivera / inaktivera
sköljmedelsdoseringen
1. Tryck på strömbrytaren. Diskmaskinen
måste vara i inställningsläge.
2. Håll funktionsknapparna B och C intryckta samtidigt tills kontrollamporna för funktionsknapparna A , B och C börjar att
blinka.
3.
Tryck på funktionsknapp B. Kontrollamporna för funktionsknapparna A och C
släcks medan kontrollampan för funktionsknapp B fortsätter att blinka.
4. För att aktivera sköljmedelsdoseringen,
tryck en gång till på knapp B. Kontrollampan för Program klart tänds och talar därmed om att funktionen har aktiverats.
5. För att lagra inställningen, stäng av diskmaskinen genom att trycka på strömbrytaren.
6. För att åter inaktivera sköljmedelsdoseringen, följ ovanstående anvisningar tills
kontrollampan för Program klart släcks.
Om du väljer att återgå till diskmaskinens standardsystem för diskmedelsdosering rekommenderar vi att
du gör så här:
1. Inaktivera multitabfunktionen.
2. Fyll på salt- och sköljmedelsbehållarna på nytt.
3. Ställ in vattnets hårdhetsgrad på den
högsta nivån och kör ett normalt diskprogram utan disk.
4. Justera inställningen av vattnets
hårdhet enligt den hårdhetsgrad
vattnet har där du bor.
5. Justera doseringen av sköljmedel.
Page 13
Att välja och starta ett diskprogram
Välj diskprogram med luckan något
på glänt. Programmet startar inte
förrän luckan stängs. Tills dess går
det att ändra de aktuella inställningarna.
1. Kontrollera att korgarna har laddats på
rätt sätt och att spolarmarna kan rotera
fritt.
2. Kontrollera att vattenkranen är öppen.
3. Tryck på strömbrytaren. Diskmaskinen
måste vara i inställningsläge.
4. Tryck på knappen för önskat diskprogram (se "Programöversikt").
När ett program väljs tänds motsvarande
kontrollampa.
Kontrollamporna för faserna i det valda
programmet börjar att blinka.
Stäng luckan till diskmaskinen så startar
programmet automatiskt.
När programmet startar slocknar kontrollamporna för samtliga programfaser
utom lampan för den pågående fasen,
vilken lyser med fast sken.
Välja och starta ett program med
"Fördröjd start"
1. När du har valt diskprogram, tryck på
knappen "Fördröjd start" tills kontrollampan för önskat antal timmar blinkar (3h,
6h eller 9h).
2. Stäng luckan till diskmaskinen varpå nedräkningen startar automatiskt.
3. Nedräkningen minskar i steg om 3 timmar.
4. Om luckan öppnas avbryts nedräkningen. Stäng luckan: nedräkningen fortsätter
från den tidpunkt den avbröts.
5. När tiden har räknats ned startar programmet automatiskt.
När nedräkningen för den fördröjda starten löper ut startar diskprogrammet automatiskt.
Det går att välja diskprogram och fördröjd start även när luckan är stängd.
progress 13
Tänk i så fall på att när du väl har tryckt
på en programknapp har du ENDAST 3
sekunder på dig att välja ett annat program eller fördröjd start. Därefter startar
det valda programmet automatiskt.
Varning Avbryt ett pågående
diskprogram ENDAST om det är
absolut nödvändigt.
OBS! Het ånga kan strömma ut när
luckan öppnas. Öppna luckan försiktigt.
Att avbryta ett pågående diskprogram
eller fördröjd start
• Håll de två funktionsknapparna B och C
intryckta samtidigt tills alla programlampor
har släckts.
• När en fördröjd start avbryts innebär detta
också att det inställda diskprogrammet avbryts. I detta fall måste du ställa in diskprogrammet på nytt.
• Om ett nytt diskprogram skall väljas, kontrollera att det finns diskmedel i diskmedelsfacket.
Göra paus i ett pågående diskprogram
• Open the dishwasher door; the programme will stop. Close the door; the programme will start from the point at which it was
interrupted.
• Tryck på PÅ/AV-knappen. Alla indikatorer
slocknar. Tryck på PÅ/AV-knappen en
gång till. Programmet fortsätter från den
punkt där det avbröts.
När diskprogrammet är klart
• Diskmaskinen stannar automatiskt.
• Kontrollampan för Klart tänds.
• Kontrollampan för det avslutade programmet förblir tänd.
• Stäng av diskmaskinen genom att trycka
på strömbrytaren.
Att plocka ut disken ur diskmaskinen
• Hett porslin är känsligt för stötar. Låt därför
porslinet kallna något innan du plockar ur
disken.
• Töm först underkorgen och sedan överkorgen. På detta sätt förhindrar du att vatten från överkorgen droppar ned på disken
i underkorgen.
Page 14
14 progress
• Det kan hända att det finns vatten på diskmaskinens sidoväggar och på luckan. Det
beror på att det rostfria stålet har blivit kal-
När diskprogrammet är klart rekommenderar vi att du stänger av maskinen och stänger vattenkranen.
lare än disken.

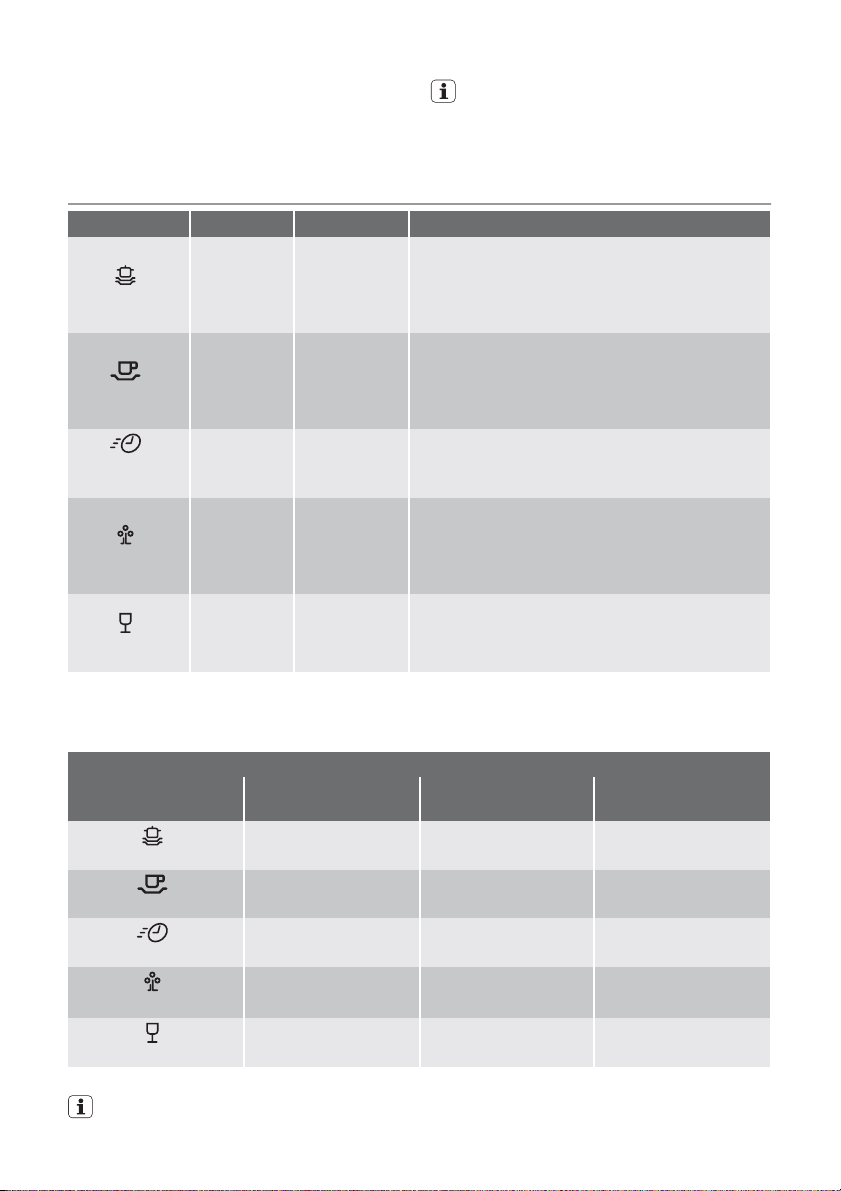

Diskprogram
Program Smutsgrad Typ av disk Programbeskrivning
Hårt smuts-
70°
65°
1)
30min
2)
50°
45°
1) Idealiskt när diskmaskinen endast är delvis fylld. Detta är ett perfekt dagligt program som uppfyller
behoven hos en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och
middag.
2) Testprogram för provningsanstalter
Program Programtid
ad disk
Normalt
smutsad
disk
Normalt eller
lätt smutsad
disk
Normalt
smutsad
disk
Normalt
smutsad
disk
Porslin, be-
stick, kastrul-
ler och pannor
Porslin, be-
stick, kastrul-
ler och pannor
Porslin och
bestick
Porslin och
bestick
Ömtåligt pors-
lin och glas
Förbrukningsvärden
(minuter)
Fördisk
Huvuddisk upp till 70 °C
2 mellanliggande sköljningar
Avslutande sköljning
Torkning
Fördisk
Huvuddisk upp till 65 °C
1 mellanliggande sköljning
Avslutande sköljning
Torkning
Huvuddisk upp till 60 °C
Avslutande sköljning
Fördisk
Huvuddisk upp till 50 °C
1 mellanliggande sköljning
Avslutande sköljning
Torkning
Huvuddisk upp till 45 °C
1 mellanliggande sköljning
Avslutande sköljning
Torkning
Energiförbrukning
(kWh)
Vattenförbrukning
(liter)
70°
65°
30 min
1)
50°
45°
1) Testprogram för provningsanstalter
80 - 90 1,6- 1,8 22 - 24
90 - 100 1,4 - 1,6 18 - 20
150 - 160 1,0 - 1,1 14 - 16
60 - 70 0,8 - 0,9 14 - 15
Förbrukningsvärdena är avsedda som
vägledning och varierar med vattnets
30 0,9 9
tryck och temperatur, variationer i nätspänningen och diskmängd.
Page 15
Underhåll och rengöring

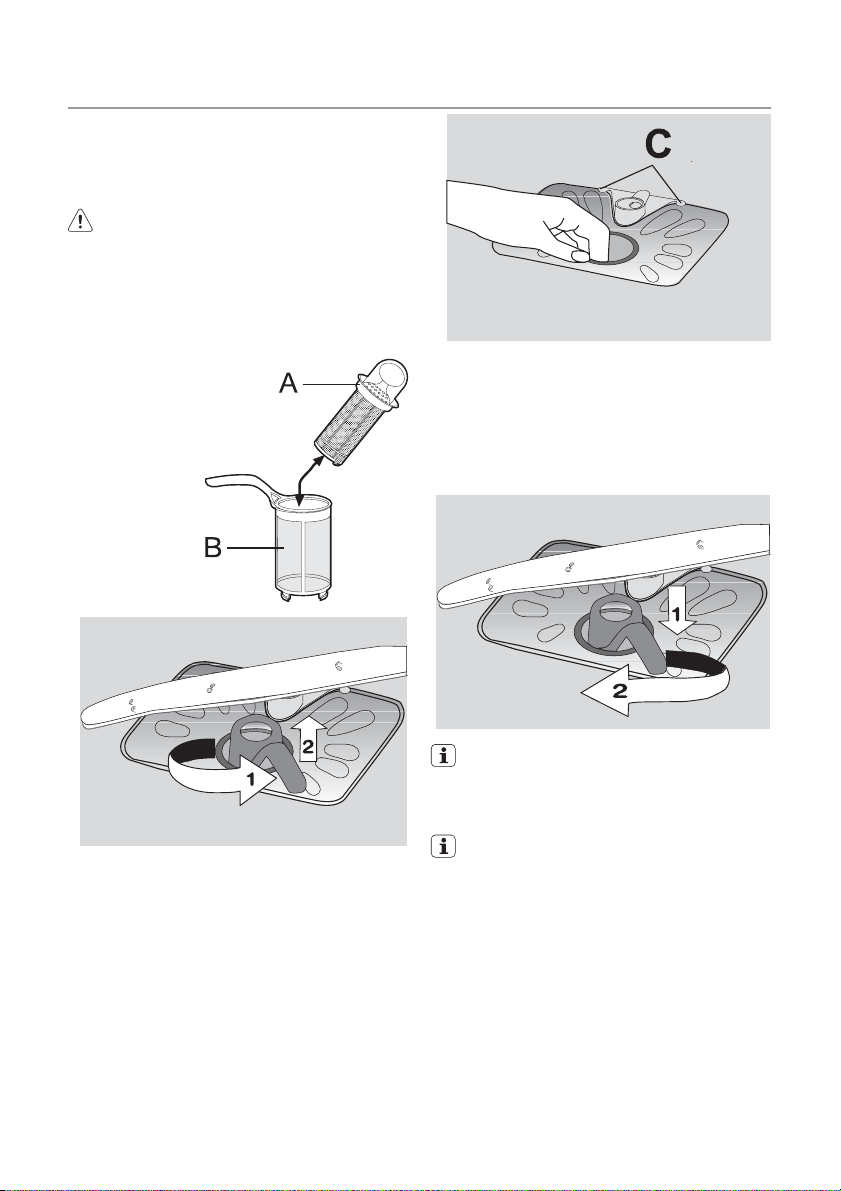

Rengöring av filter
Då och då måste filtren kontrolleras och rengöras. Smutsiga filter försämrar diskresultatet.
Varning Kontrollera att maskinen är
avstängd innan du rengör filtren.
1. Öppna luckan och ta ut underkorgen.
2. Diskmaskinens filtersystem består av ett
grovfilter (A), ett mikrofilter (B) och ett platt
filter Öppna filtersystemet med hjälp av
handtaget som sitter på mikrofiltret.
Vrid
handtaget
ungefär
ett 1/4
varv moturs och
avlägsna
filtersystemet
progress 15
8. Sätt grovfiltret (A) i mikrofiltret (B) och
tryck ihop dem.
9. Sätt tillbaka filtersystemet och lås fast det
genom att vrida handtaget medurs så
långt det går. Kontrollera att det platta
filtret inte sticker upp ovanför diskutrymmets botten.
3.
4. Fatta grovfiltret (A) i handtaget med hålet
och lossa det från mikrofiltret (B).
5. Rengör alla filter noggrant under rinnande
vatten.
6. Lossa det platta filtret som sitter i diskutrymmets botten och rengör det noggrant
på båda sidorna.
7. Sätt tillbaka det platta filtret på plats i botten i diskutrymmet och se till att det passar perfekt under de två styrtapparna
(C).
Använd ALDRIG diskmaskinen utan
filter. Felaktig montering av filtren
resulterar i dåliga diskresultat och
skadar maskinen.
Försök ALDRIG att ta bort spolarmarna.
Om hålen i spolarmarna är igentäppta
med matrester kan hålen rensas med en
cocktailpinne.
Utvändig rengöring
Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Vid
behov kan ett neutralt rengöringsmedel användas. Använd aldrig produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).
Page 16
16 progress
Invändig rengöring
Rengör regelbundet tätningarna runt luckan
samt diskmedels- och sköljmedelsfacken
med en fuktig trasa.
Var tredje månad bör du köra diskprogrammet för hårt smutsad disk utan någon disk i
maskinen. Använd diskmedel till detta rengöringsprogram.
Långa uppehåll
Om du inte tänker använda diskmaskinen
under en längre period rekommenderar vi att
du gör så här:
1. Koppla loss maskinen från eluttaget och
stäng vattenkranen.
2. Låt luckan stå på glänt så att det inte bildas dålig lukt.
3. Rengör maskinen invändigt.
Om maskinen inte fungerar
Diskmaskinen startar inte eller stoppar under
drift.
Vissa problem beror på bristande underhåll
eller förbiseenden och kan lösas med hjälp
av anvisningarna i nedanstående tabell, utan
att en servicetekniker tillkallas.
Felkoder och problem Möjliga orsaker och åtgärder
• Det pågående programmets indikator blinkar
kontinuerligt
•Indikatorn Klart blinkar en gång
Diskmaskinen fylls inte med vatten
• Det pågående programmets indikator blinkar
kontinuerligt
•
Indikatorn Klart blinkar 2 gånger
Diskmaskinen töms inte
• Det pågående programmets indikator blinkar
kontinuerligt
• Indikatorn Klart blinkar 3 gånger
Översvämningsskyddet har aktiverats
Risk för frost
Placera inte maskinen på en plats där det
finns risk att temperaturen sjunker under
0°C. Om detta inte går att undvika: töm maskinen, stäng luckan, koppla loss inloppsslangen och töm den.
Flytta maskinen
Om du måste flytta maskinen (om du t.ex.
byter bostad):
1. Koppla loss maskinen från eluttaget.
2. Stäng vattenkranen.
3. Koppla loss inlopps- och avloppsslangarna.
4. Dra ut maskinen tillsammans med slangarna.
Luta inte maskinen under transport.
Stäng av diskmaskinen, öppna luckan och
gå igenom följande förslag på korrigerande
åtgärder.
• Vattenkranen är blockerad eller belagd med
kalk.
Rengör vattenkranen.
• Vattenkranen är stängd.
Öppna vattenkranen.
• Filtret (i förekommande fall) i tilloppsslangen är
igentäppt.
Rengör filtret.
• Tilloppsslangen har inte dragits rätt eller är vikt
eller hopklämd.
Kontrollera inloppsslangens anslutning.
• Avloppsmuffen är blockerad.
Rengör avloppsmuffen.
• Tömningsslangen har inte dragits rätt eller är
vikt eller hopklämd.
Kontrollera avloppsslangens anslutning.
• Stäng vattenkranen och kontakta vår lokala serviceavdelning.
Page 17
Problem Möjliga orsaker och åtgärder
Programmet startar inte
Sätt på diskmaskinen när dessa kontroller
har utförts.
Programmet fortsätter från den punkt där det
avbröts.
Kontakta vår serviceavdelning om problemet
kvarstår eller felkoden visas igen.
Kontakta vår lokala serviceavdelning för information om andra felkoder som inte beskrivs i ovanstående tabell.
Kontakta vår lokala serviceavdelning och
uppge modellbeteckning (Mod.), produktnummer (PNC) och serienummer (S.N.).
Diskresultaten är inte tillfredsställande
Disken är inte ren • Fel diskprogram har valts.
Disken är våt eller
glanslös
Det är ränder, mjölkaktiga fläckar eller
en blåaktig beläggning på glas och
porslin
Vattendroppar har
torkat in på glas och
porslin
• Disken har ställts på sådant sätt att vattnet inte når alla ytor. Korgarna får
inte överfyllas.
• Spolarmarna kan inte rotera fritt eftersom disken har ställts på fel sätt.
• Filtren i diskutrymmets botten är smutsiga eller felaktigt placerade.
• För lite eller inget diskmedel alls har använts.
• Om det är kalkbeläggningar på disken betyder det att saltbehållaren är tom
eller vattenavhärdaren är inställd på fel nivå.
• Avloppsslangens anslutning är felaktig.
• Saltbehållarens lock är inte ordentligt stängt.
• Inget sköljmedel har använts.
• Sköljmedelsfacket är tomt.
• Minska sköljmedelsdoseringen.
• Öka sköljmedelsdoseringen.
• Diskmedlet kan också vara orsaken. Kontakta tillverkarens kundtjänst.
Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla dessa kontroller.
progress 17
• Diskmaskinsluckan är inte ordentligt stängd.
Stäng luckan.
• Nätkabeln har inte anslutits till eluttaget.
Anslut nätkabeln
• Säkringen i säkringsskåpet har gått.
Byt ut säkringen.
• Fördröjd start har ställts in.
Radera startfördröjningen om disken skall diskas omedelbart.
Denna information finner du på typskylten
som sitter på sidan av diskmaskinsluckan.
För att du alltid skall ha dessa uppgifter till
hands rekommenderar vi att du antecknar
dem här:
Modell : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PNC (produktnum-
mer): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
S.N. (serienum-
mer) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tekniska data
Mått Bredd
Elektrisk anslutning - Nätspänning - Total effekt - Säkring
Höjd
Djup
Information om den elektriska anslutningen ges på typskylten som
sitter på innerkanten av luckan till diskmaskinen.
59,6 cm
81,8 -87,8 cm
57,5 cm
Page 18
18 progress
Vattentryck Min
Max
Kapacitet 12 kuvert
Vikt 39,5 kg
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Information till provanstalter
Vid testning enligt EN 60704 måste diskkorgarna vara helt fyllda och testprogrammet
användas (se "Förbrukningsvärden").
Vid testning enligt EN 50242 måste salt- och
sköljmedelsbehållarna vara helt fyllda och
Full last: 12 standardkuvert
Erforderlig mängd diskmedel: 5 g + 25 g (Typ B)
Sköljmedelsinställning läge 4 (Typ III)
testprogrammet användas (se "Förbrukningsvärden").
Koppställ: läge A
Arrangemang i övre korg
Arrangemang i nedre korg
Arrangemang i bestickskorg
Page 19
Installation
Varning Allt el- och VVS-arbete som
krävs för att installera denna maskin
skall utföras av en behörig elektriker
och/eller rörmokare eller annan
kompetent person.
Avlägsna allt förpackningsmaterial innan du
ställer diskmaskinen på plats.
Placera om möjligt diskmaskinen intill en vattenkran och ett avlopp.
Denna diskmaskin är avsedd att installeras
under en köksbänk eller en bänkskiva.
Obs! Följ noga anvisningarna på medföljande mall för inbyggnad av maskinen och montering av panelen.
Några ytterligare öppningar för ventilation av
diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln.
Diskmaskinen har justerbara fötter så att maskinens höjd kan regleras.
Diskmaskinen måste kopplas loss från eluttaget före varje åtgärd som inbegriper åtkomst till maskinens interna komponenter.

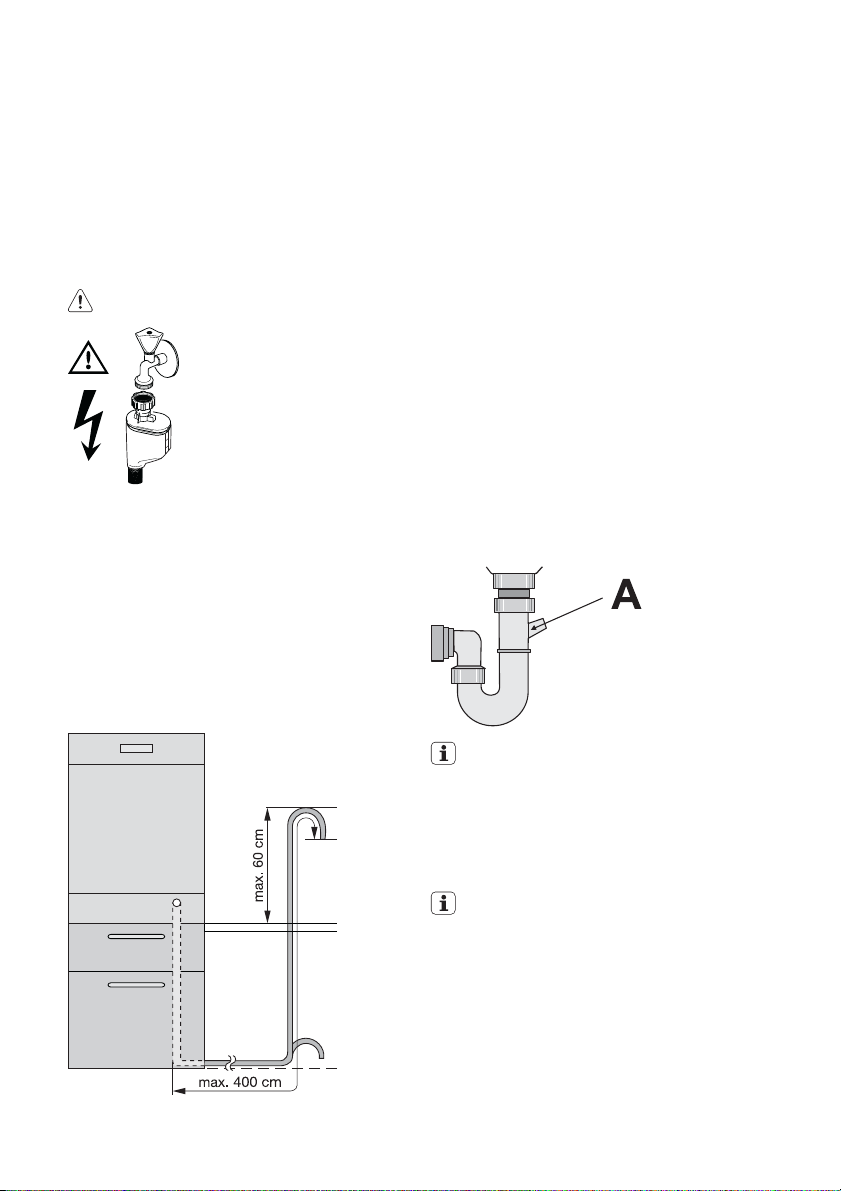

Anslutning av vatten
Vattenanslutning
Denna diskmaskin kan anslutas antingen till
varmvatten (max. 60 °C) eller kallvatten.
Med tillförsel av varmvatten kan du i hög grad
minska energiförbrukningen. Detta beror
dock på hur varmvattnet produceras. (Vi föreslår alternativa energikällor som är mer miljövänliga, t.ex. solpaneler, fotoelektromotoriska celler eller vindkraft.)
Kopplingsmuttern på maskinens tilloppsslang är avsedd att skruvas fast på ett gängat
3/4"-rör eller en specialgjord kran med
snabbkoppling, t.ex. Press-block.
Vattentrycket måste vara inom de gränser
som anges i "Tekniska data". Information om
det genomsnittliga vattentrycket där du bor
kan erhållas från det lokala Vattenverket.
Inloppsslangen får inte klämmas ihop eller vikas när den ansluts.
Med hjälp av låsmuttrarna kan diskmaskinens tillopps- och tömningsslangar vändas
åt vänster eller höger för att passa installationen. Låsmuttrarna måste sitta korrekt
för att undvika vattenläckage.
progress 19
När du ställer maskinen på plats, se till att
tilloppsslangen, tömningsslangen och nätkabeln inte böjs eller kläms.
Förankring vid angränsande enheter
Diskmaskinen måste säkras så att den inte
kan välta.
Se därför till att bänken som maskinen placeras under är förankrad vid en fast struktur
(angränsande köksskåp, vägg).
Avvägning
Diskmaskinen måste stå helt plant för att säkerställa att luckan stängs ordentligt och att
lucktätningen håller tätt.
När maskinen står helt plant fastnar inte luckan vid någon sida av skåpet.
Om luckan inte stänger ordentligt, lossa eller
dra åt de justerbara fötterna tills maskinen
står helt i våg.
Obs! Vissa modeller har INTE tilloppsoch tömningsslangar försedda med låsmutter. I så fall är denna anpassning ej
möjlig.
Om maskinen ansluts till nya rörledningar eller ledningar som inte har använts på länge
bör du låta vattnet rinna några minuter innan
du ansluter tilloppsslangen.
Använd INTE slangar som tidigare har
använts på en gammal maskin.
Denna diskmaskin är utrustad med säkerhetsanordningar som förhindrar att
vattnet som används i maskinen återförs
till dricksvattensystemet. Diskmaskinen
uppfyller kraven i tillämpliga VVS-bestämmelser.
Tilloppsslang med säkerhetsventil
När den dubbelväggiga tilloppsslangen ansluts kopplas säkerhetsventilen till vattenkranen. Därför är det endast tryck i tilloppsslangen när vattenkranen är öppen. Om tilloppsslangen börjar att läcka stänger säkerhetsventilen av vattentillförseln.
Page 20
20 progress
Var försiktig när du installerar tilloppsslangen:
• Säkerhetsventilens elkabel sitter i den dubbelväggiga tilloppsslangen. Doppa inte
ned tilloppsslangen eller säkerhetsventilen
i vatten.
• Lossa omedelbart stickkontakten från
eluttaget om tilloppsslangen eller säkerhetsventilen skadas.
• En tilloppsslang med säkerhetsventil får
endast bytas av vår serviceavdelning.
Varning Farlig spänning!
Anslutning av avloppsslangen
Avloppsslangens ände kan anslutas på följande sätt:
1. Till diskhons avloppsmuff, varvid slangen
skall fästas på undersidan av bänkskivan.
Detta förhindrar att avloppsvatten från
diskhon rinner in i maskinen.
2. Till ett stigrör med ventilationshål och
minst 4 cm invändig diameter.
Avloppsanslutningen får inte sitta högre än
60 cm från diskmaskinens botten.
Avloppsslangen kan riktas antingen åt höger
eller åt vänster från diskmaskinen.
Se till att slangen inte är vikt eller hopklämd,
eftersom det kan förhindra att maskinen tömmer vatten eller göra tömningen långsammare.
Diskhons propp får inte sitta på plats när maskinen tömmer, eftersom det kan få vattnet
att rinna tillbaka in i maskinen.
Avloppsslangen, inklusive eventuella förlängningar, får vara högst 4 meter lång. Förlängningsslangens invändiga diameter får inte
vara mindre än den medföljande slangens
diameter.
Den invändiga diametern på kopplingarna
som används för anslutning till avloppet får
inte vara mindre än diametern på den medföljande slangen.
Om avloppsslangen ansluts till ett vattenlås
under en diskho måste hela plastmemb-
ranet (A) avlägsnas. Om inte hela membranet avlägsnas kommer det att ansamlas
matpartiklar som till slut täpper till avloppsslangens förbindning.
Våra diskmaskiner har skyddsanordningar som förhindrar att smutsigt vatten
rinner tillbaka in i maskinerna. Om avloppsmuffen har en backventil kan denna förhindra korrekt tömning av diskmaskinen. Vi rekommenderar därför att
du avlägsnar den.
För att undvika vattenläckage efter installationen, kontrollera att vattenanslutningarna är helt täta.
Page 21
Elektrisk anslutning
Varning Säkerhetsstandarder
kräver att maskinen jordas.
Innan maskinen används första
gången, kontrollera att nätspänningen överensstämmer med maskinens märkspänning som anges
på typskylten. Det finns även säkringsdata på typskylten
Anslut alltid maskinen till ett korrekt
installerat och jordat eluttag.
Grenuttag och förlängningskablar
får inte användas. Sådana anordningar kan medföra brandrisk om de
överhettas.
Miljöskydd
Symbolen på produkten eller emballaget
anger att produkten inte får hanteras som
hushållsavfall. Den skall i stället lämnas in på
uppsamlingsplats för återvinning av el- och
elektronikkomponenter. Genom att
säkerställa att produkten hanteras på rätt
sätt bidrar du till att förebygga eventuellt
negativa miljö- och hälsoeffekter som kan
uppstå om produkten kasseras som vanligt
avfall. För ytterligare upplysningar om
återvinning bör du kontakta lokala
myndigheter eller sophämtningstjänst eller
affären där du köpte varan.
Förpackningsmaterial
Förpackningsmaterialen är miljövänliga och
kan återvinnas. Plastkomponenterna är
märkta med t.ex. >PE<, >PS<, osv. Kassera
förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.
Varning När en maskin inte längre skall
användas:
• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten
och kassera dem.
• Kassera lucklåset. Detta gör att barn
inte kan bli innestängda i maskinen
med risk för deras liv.
progress 21
Låt vid behov en elektriker installera
ett nytt eluttag med nya ledningar.
Kontakta vår lokala serviceavdelning om nätkabeln behöver bytas ut.
När maskinen står på plats måste
stickkontakten vara åtkomlig.
Dra aldrig i nätkabeln för att lossa
stickkontakten från eluttaget. Håll
alltid i stickkontakten.
Tillverkaren ansvarar inte för underlåtenhet att följa ovanstående försiktighetsanvisningar.
Page 22
22 progress
Page 23
progress 23
Page 24
www.progress-hausgeraete.de
156990861-00-052008
Loading...
