IT - ISTRUZIONI DI MONTAGGIO E D’USO

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l’aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Avvertenze

Attenzione! Non collegare

l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia

o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.

Per tutte le operazioni di installazione

e manutenzione utilizzare guanti da lavoro

L’apparecchio non è destinato

all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati

affinché non giochino con l’apparecchio.

Mai utilizzare la cappa senza griglia

correttamente montata!

La cappa non va MAI utilizzata come

piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di

sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere

convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla

fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso

ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto

controllo onde evitare che l’olio surriscaldato prenda fuoco.

Quando il piano di cottura è in

funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche

e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita

sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia

della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva

di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per

eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato

in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali

progress 11

conseguenze negative per l’ambiente e la salute.

Il simbolo

o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

sul prodotto

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna

o ﬁ ltrante a ricircolo interno .

Installazione

Questo tipo di cappa deve essere ﬁ ssata al sofﬁ tto. Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone. La distanza minima fra la superﬁ cie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 40cm in caso di cucine elettriche e di 55cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas speciﬁ cano una distanza maggiore, bisogna tenerne conto. La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile

anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il

circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato

correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

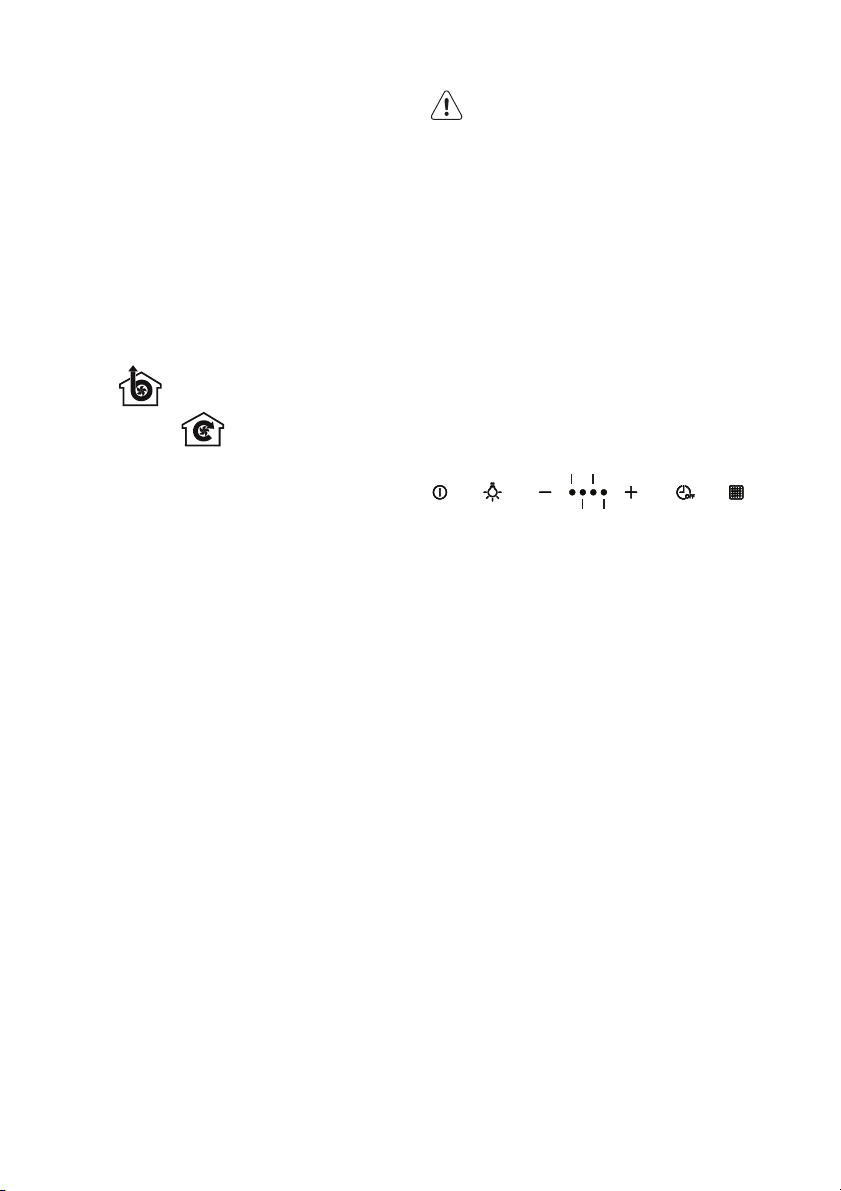

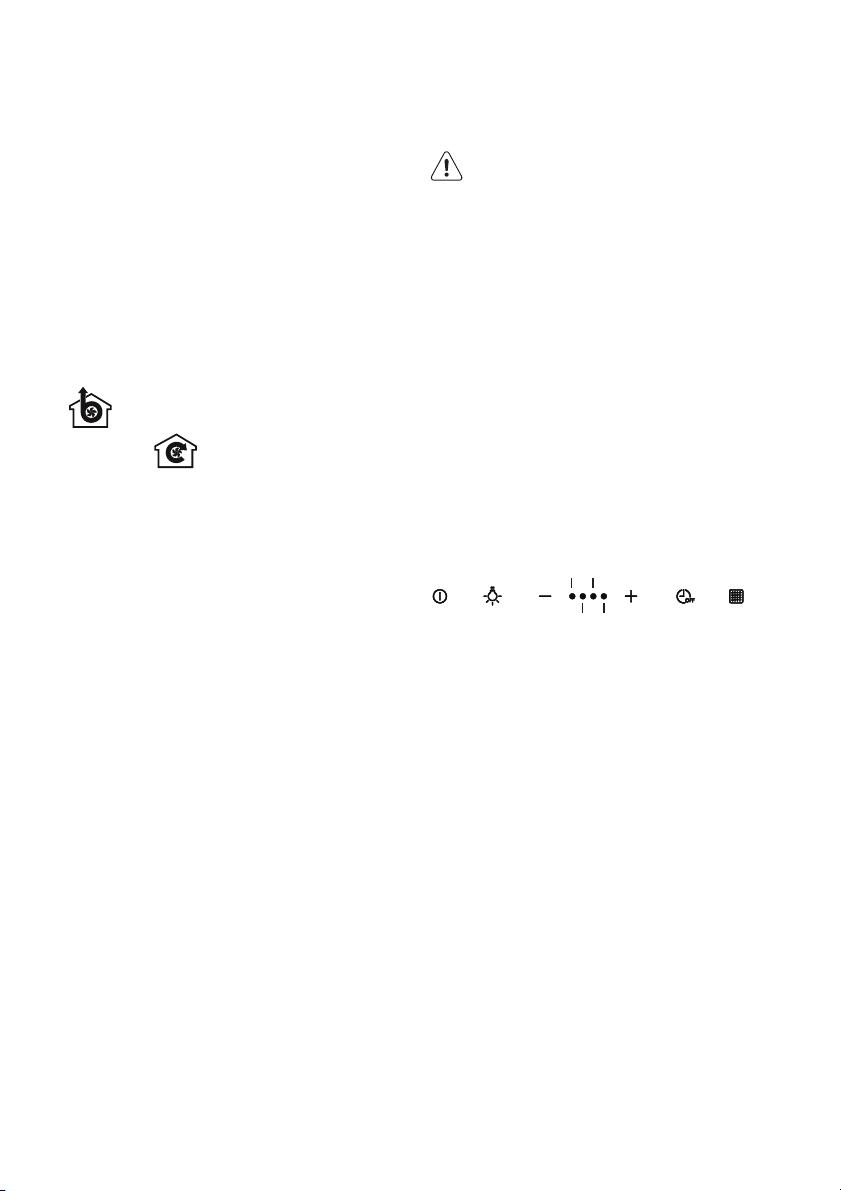

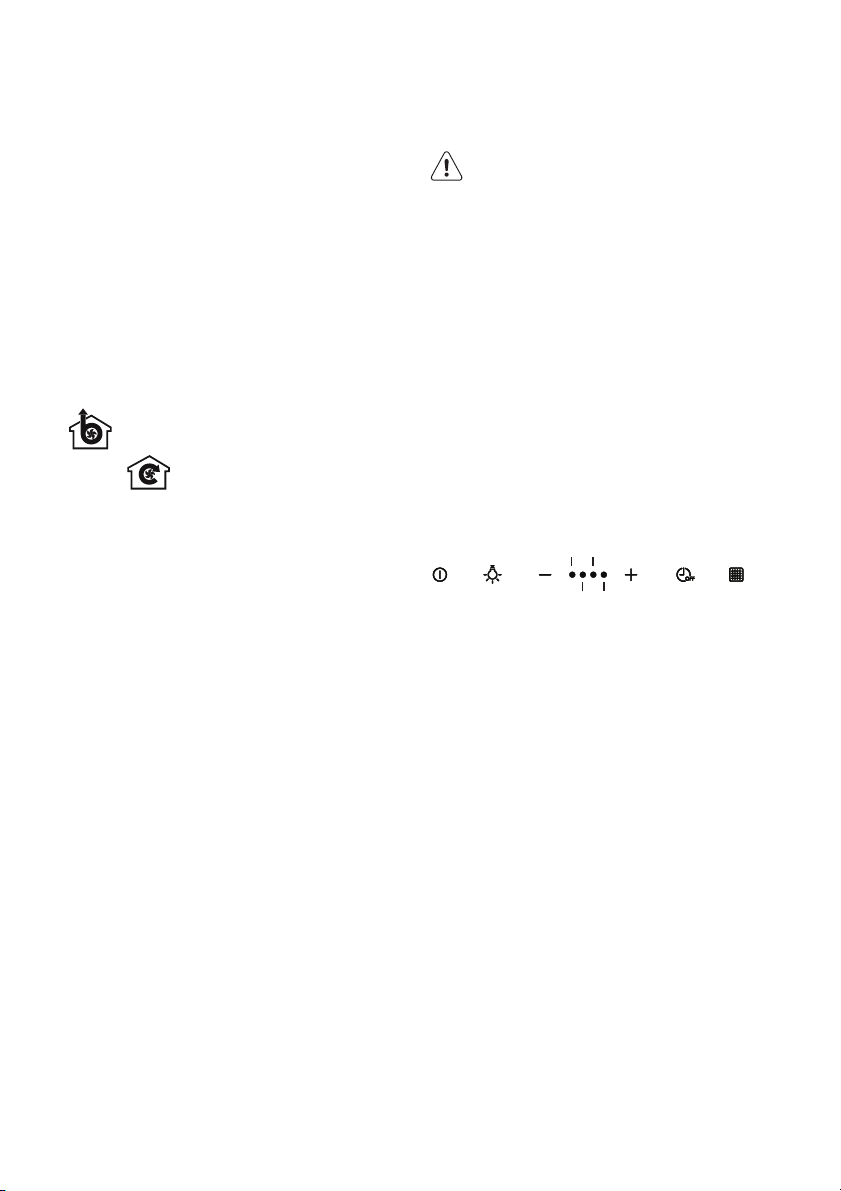

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l’aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

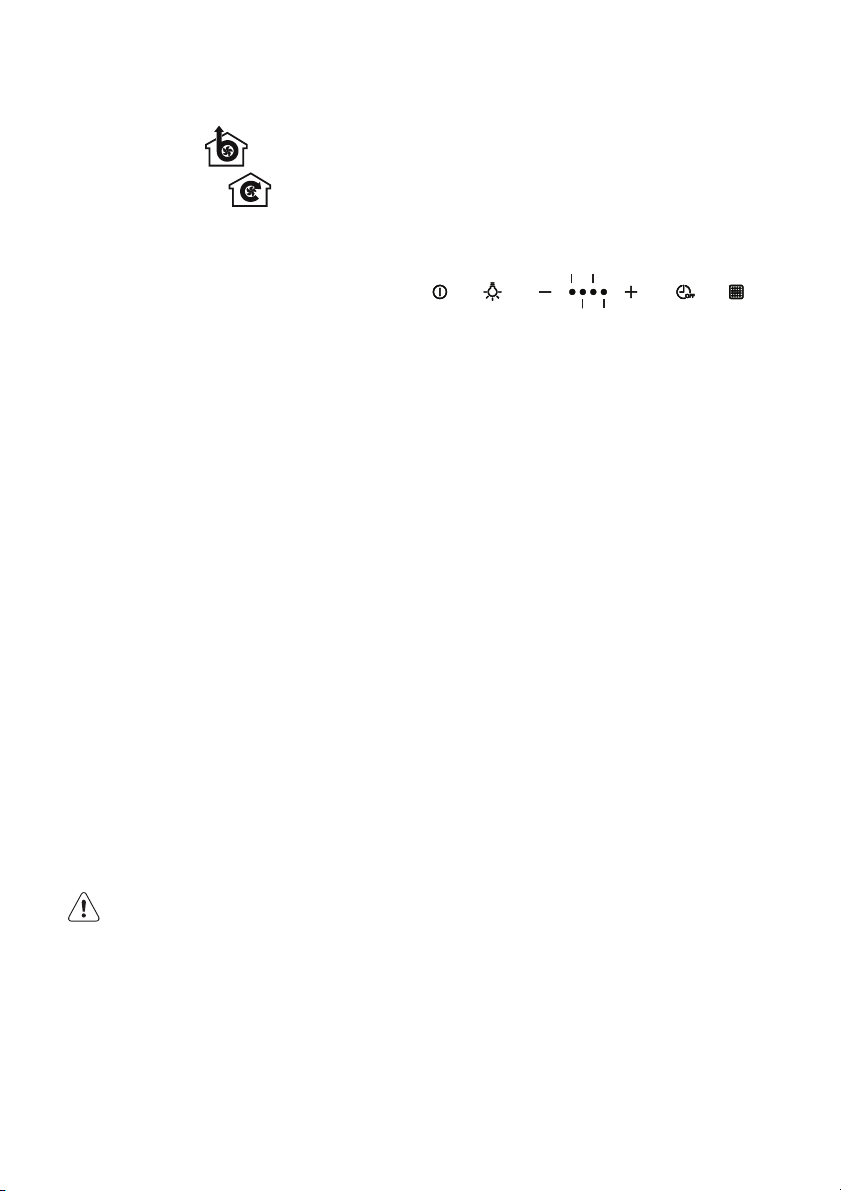

L1 L3

T1T6 T2 T3 T4 T5

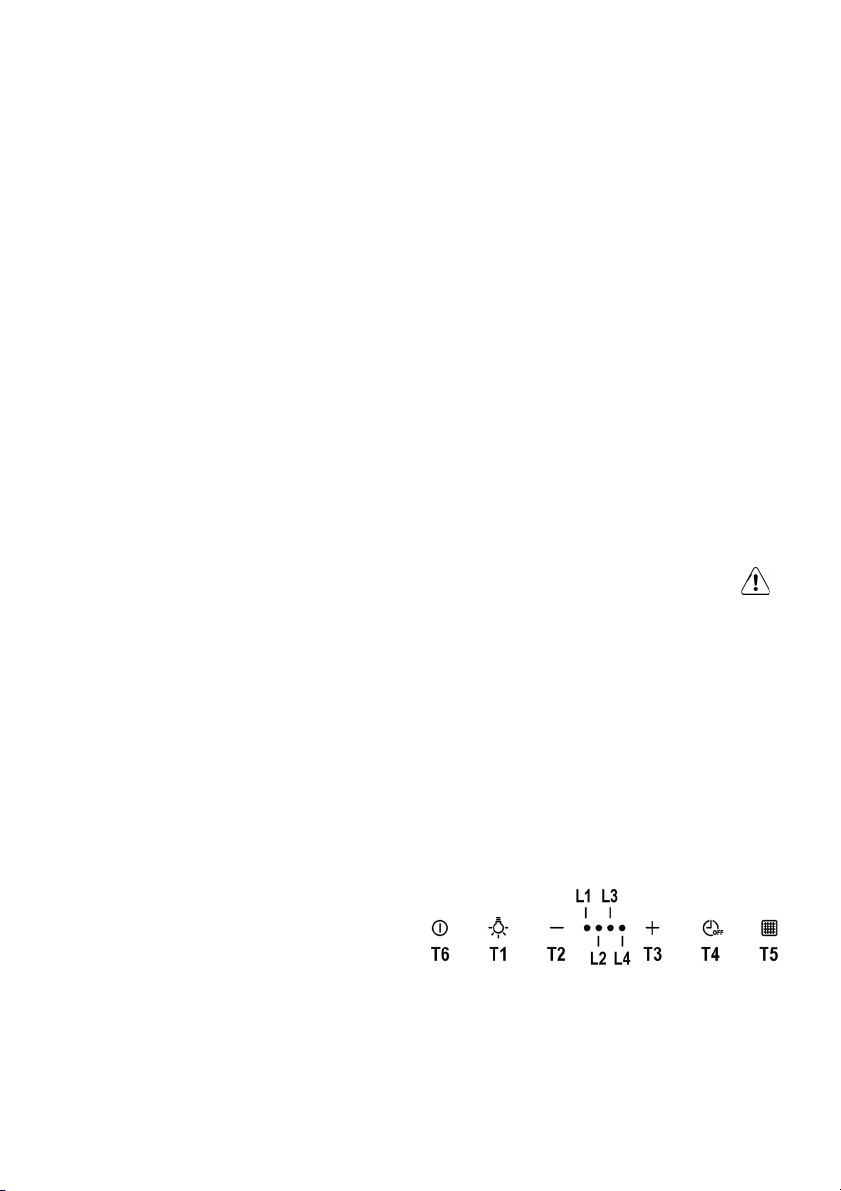

T1. ON/OFF Luci T2. Decremento velocità

Premendo il tasto “T2” si ottiene

il decremento della velocità, dalla

velocità 4 (intensiva) alla velocità 1. Premendo il tasto “T2” durante il

funzionamento in velocità 1, la cappa

passa allo stato OFF.

T3. Incremento velocità

Premendo il pulsante T3 la cappa

passa dallo stato OFF alla velocità 1. Premendo il pulsante (cappa in stato

ON) viene incrementata la velocità del

motore dalla velocità 1 alla velocità

intensiva (temporizzata). Velocità 1 led L1

L2 L4

12 progress

Velocità 2 led L1+L2 Velocità 3 led L1+L2+L3 Velocità intensiva (temporizzata) led

L1+L2+L3+L4 lampeggiante

Nota: La Velocità 4 (intensiva

temporizzata) rimane in funzione per 5 minuti ,dopodichè la cappa imposta automaticamente la velocità 2

T4. Temporizzazione velocità

La temporizzazione delle velocità

si abilita premendo il tasto T4, a temporizzazione scaduta la cappa si

spegne. La temporizzazione è così suddivisa: Velocità 1 - 20 minuti (led L1

lampeggiante) Velocità 2 - 15 minuti (led L2

lampeggiante) Velocità 3 - 10 minuti (led L3

lampeggiante) Velocità Intensiva - 5 minuti (led L4

lampeggiante) Durante il funzionamento temporizzato

premendo il tasto T2 la cappa

esce dalla modalità temporizzata e

decrementa la velocità. Premendo il tasto T3 la cappa

esce dalla modalità temporizzata e

incrementa la velocità. Premendo il tasto T4 la cappa

esce dalla modalità temporizzata

mantenendo la velocità impostata.

T5. Tasto di controllo e configurazione

segnalazione della saturazione dei

filtri:

Vedi istruzioni relative nei paragrafi

successivi.

T6. ON/OFF Motore di aspirazione:

A cappa accesa a qualsiasi velocità

premendo il tasto T6 la cappa si

spegne. A cappa spenta (OFF) premendo il

tasto T6 la cappa si accende alla

Velocità 1.

Segnalazione ﬁ ltro grassi

Dopo 40 ore di funzionamento il led L1 lampeggia. Quando compare tale segnalazione

eseguire la manutenzione del ﬁ ltro grassi. Per resettare la segnalazione tenere premuto il tasto T5 per 5”. (cappa in stato ON). La cappa emetterà un “BEEP” e il led L1 smetterà di lampeggiare.

Segnalazione ﬁ ltro carboni

Dopo 160 ore di funzionamento il led L2 lampeggia. Quando compare tale segnalazione eseguire la manutenzione del ﬁ ltro carboni. Per resettare la segnalazione tenere premuto il tasto T5 per 5”. (cappa in stato ON). La cappa emetterà un “BEEP” e il led L2 smetterà di lampeggiare.

Nel caso di segnalazione contemporanea di entrambi i ﬁ ltri, i led L1 e L2 lampeggeranno alternativamente. Il reset avviene effettuando 2 volte la procedera sopra descritta. La prima volta resetta la segnalazione del ﬁ ltro carboni, la seconda resetta la segnalazione del ﬁ ltro grassi.

Nella modalità standard la segnalazione ﬁ ltro carboni non è attiva. Nel caso si utilizzi la cappa in versione ﬁ ltrante è necessario abilitare la segnalazione ﬁ ltro carboni.

Attivazione segnalazione ﬁ ltro carboni:

Posizionare la cappa in OFF e tenere premuto il tasto T5 per 5”. Appena premuto il tasto si illumineranno i led relativi alle segnalazioni ﬁ ltri al momento attivi. La cappa emetterà un “BEEP” e il led L2 lampeggerà per 2”. I led L1 e L2 rimarranno accesi per circa 2” prima che la cappa torni allo stato OFF.

Disattivazione segnalazione ﬁ ltro carboni:

Posizionare la cappa in OFF e tenere premuto il tasto T5 per 5”. Appena premuto il tasto si illumineranno i

progress 13

led relativi alle segnalazioni ﬁ ltri al momento attivi. La cappa emetterà un “BEEP” e il led L2 si spegnerà. Il led L1 rimarrà acceso per circa 2” prima che la cappa torni allo stato OFF.

Manutenzione

Attenzione! Prima di qualsiasi

operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica

togliendo la spina o staccando

l’interruttore generale dell’abitazione. La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei ﬁ ltri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi.

NON UTILIZZARE ALCOOL!

Attenzione! L’inosservanza delle

norme di pulizia dell’apparecchio e

della sostituzione dei filtri comporta

rischi di incendi. Si raccomanda quindi

di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze.

Manutenzione del pannello

Fig. 8-23

I pannelli di aspirazione perimetrale sono agganciati alla cappa tramite un sistema di perni e molle di aggancio, tirare con decisione verso l’esterno e sganciarli dal cavetto di tenuta. I pannelli di aspirazione vanno puliti con la stessa frequenza dei ﬁ ltri grassi. Nel rimontare i pannelli di aspirazione perimetrale, questi vanno SEMPRE riagganciati ai cavetti di tenuta. Veriﬁ care l’avvenuto aggancio dei pannelli sulla cappa (aggancio a pressione).

Filtro antigrasso

Fig. 9-22

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei ﬁ ltri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il ﬁ ltro antigrasso metallico può scolorirsi ma le sue caratteristiche di ﬁ ltraggio non cambiano assolutamente.

Filtro ai carboni attivi

(Solo per Versione Filtrante)

Fig. 21

La saturazione del ﬁ ltro carbone si veriﬁ ca dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del ﬁ ltro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato

Sostituzione Lampade

Fig. 24

Disinserire l’apparecchio dalla rete elettrica.

Attenzione!Prima di toccare le

lampade sincerarsi che siano fredde. Utilizzare solo lampade alogene da 12V 20W max - G4, avendo cura di non toccarle con le mani.

14 progress

EN - INSTRUCTION ON MOUNTING AND USE

Closely follow the instructions set out in this manual. All responsibility, for

any eventual inconveniences, damages or ﬁ res caused by not complying with the instructions in this manual, is declined. The hood is conceived for the suction of cooking fumes and steam and is destined only for domestic use.

Caution

WARNING! Do not connect the

appliance to the mains until the installation is fully complete.

Before any cleaning or maintenance

operation, disconnect hood from the mains by removing the plug or disconnecting the mains electrical supply.

Always wear work gloves for

all installation and maintenance operations.

The appliance is not intended for

use by children or persons with impaired physical, sensorial or mental faculties, or if lacking in experience or knowledge, unless they are under supervision or have been trained in the use of the appliance by a person responsible for their safety.

This appliance is designed to be

operated by adults, children should be monitored to ensure that they do not play with the appliance.

This appliance is designed to be

operated by adults. Children should not be allowed to tamper with the controls or play with the appliance.

Never use the hood without effectively

mounted grating!

The hood must NEVER be used as

a support surface unless specifically indicated.

The premises where the appliance is

installed must be sufficiently ventilated, when the kitchen hood is used together with other gas combustion

devices or other fuels. The ducting system for this appliance

must not be connected to any existing

ventilation system which is being

used for any other purpose such

as discharging exhaust fumes from

appliances burning gas or other fuels. The flaming of foods beneath the hood

itself is severely prohibited. The use of exposed flames is

detrimental to the filters and may

cause a fire risk, and must therefore

be avoided in all circumstances. Any frying must be done with care in

order to make sure that the oil does

not overheat and ignite. Accessible parts of the hood may

became hot when used with cooking

appliance. With regards to the technical and

safety measures to be adopted for

fume discharging it is important to

closely follow the regulations provided

by the local authorities. The hood must be regularly cleaned

on both the inside and outside (AT

LEAST ONCE A MONTH). This must be completed in

accordance with the maintenance

instructions provided in this manual).

Failure to follow the instructions

provided in this user guide regarding

the cleaning of the hood and filters will

lead to the risk of fires. Do not use or leave the hood without

the lamp correctly mounted due to the

possible risk of electric shocks. We will not accept any responsibility

for any faults, damage or fires caused

to the appliance as a result of the

non-observance of the instructions

included in this manual. This appliance is marked according to

the European directive 2002/96/EC

on Waste Electrical and Electronic

Equipment (WEEE). By ensuring this

product is disposed of correctly, you

progress 15

will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.

The symbol

the documents accompanying the product, indicates that this appliance may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For further detailed information

regarding the process, collection and recycling of this product, please contact the appropriate department of your local authorities or the local department for household waste or the shop where you purchased this product.

on the product, or on

Use

The hood is designed to be used either for

with current regulations and positioned in an accessible area, after installation. If it not ﬁ tted with a plug (direct mains connection) or if the plug is not located in an accessible area, after installation, apply a double pole switch in accordance with standards which assures the complete disconnection of the mains under conditions relating to overcurrent category III, in accordance with installation instructions.

Warning! Before re-connecting the

hood circuit to the mains supply and

checking the efficient function, always

check that the mains cable is correctly

assembled. The hood is provided with a special power cable ; if the cable is damaged, request a new one from Technical Service.

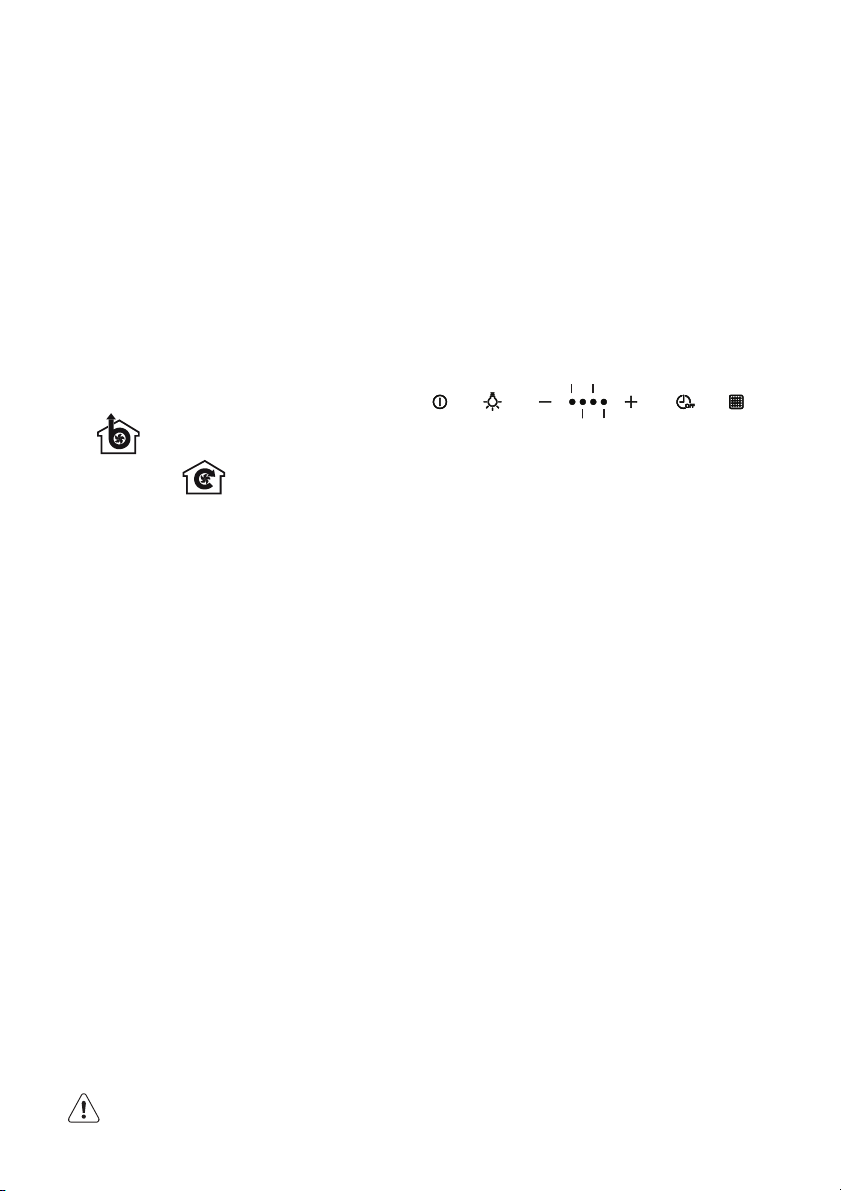

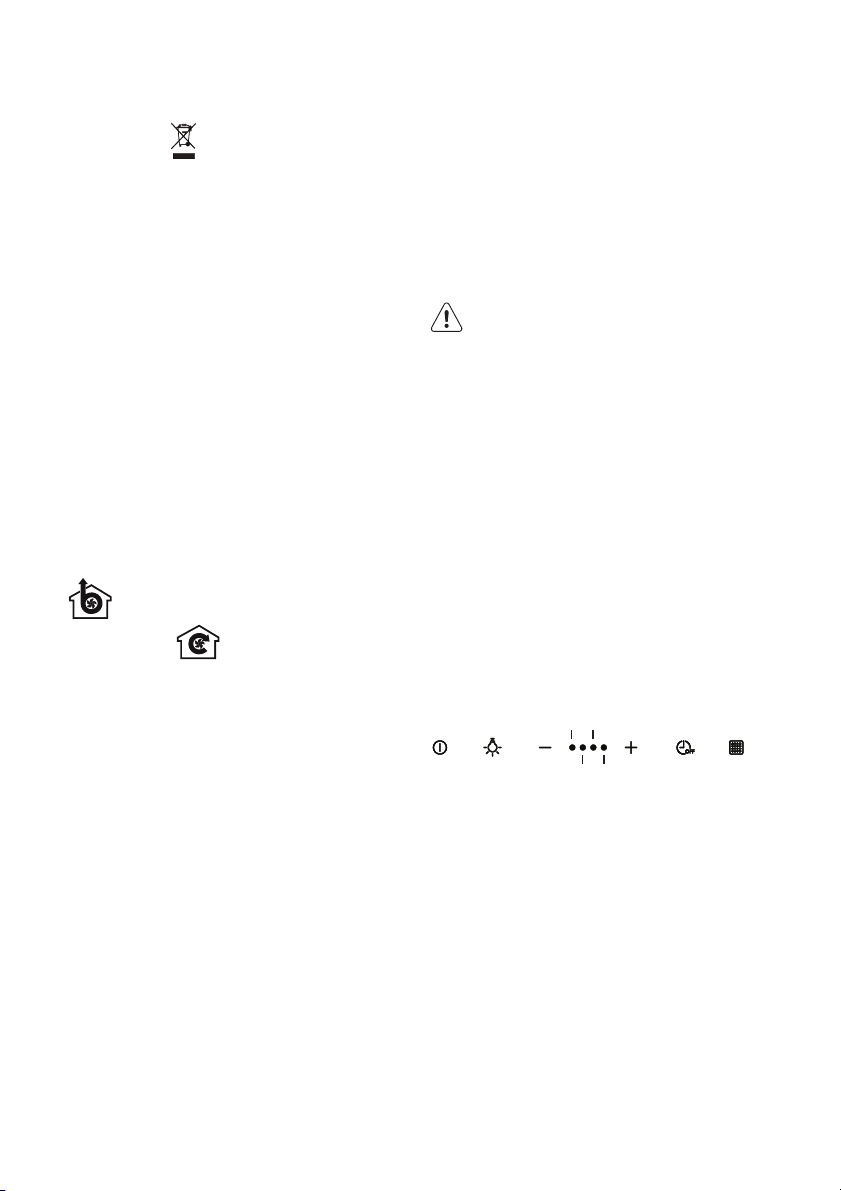

Operation

Use the high suction speed in cases of concentrated kitchen vapours. It is recommended that the cooker hood suction is switched on for 5 minutes prior to cooking and to leave in operation during cooking and for another 15 minutes approximately after terminating cooking.

L1 L3

exhausting

or ﬁ lter version .

Installation

This type of cooker hood must be ﬁ xed to the ceiling. Very heavy product; hood handling and installation must be carried out by at least two persons. The minimum distance between the supporting surface for the cooking equipment on the hob and the lowest part of the range hood must be not less than 40cm from electric cookers and 55cm from gas or mixed cookers. If the instructions for installation for the gas hob specify a greater distance, this must be adhered to.

The mains power supply must correspond to the rating indicated on the plate situated inside the hood. If provided with a plug connect the hood to a socket in compliance

T1T6 T2 T3 T4 T5

T1. Lights ON/OFF T2. Speed decrease

Press “T2” button to decrease the

speed from 4 (intensive) to 1. Press “T2” button during operation at

speed 1, the hood sets to OFF.

T3. Speed increase

Press T3 button and the hood sets

from OFF to speed 1. Press the button (hood is ON) to

increase the the speed of the motor

from speed 1 to the intensive speed

(timed). Speed 1 LED L1 Speed 2 LED L1+L2 Speed 3 LED L1+L2+L3 Intensive speed (timed) LED

L1+L2+L3+L4 flashing

L2 L4

16 progress

Note: Speed 4 (intensive timed)

remains activated for 5 minutes, after which the hood sets speed 2 automatically

T4. Speed timing Speed timing is activated by pressing

T4 button, when timing is up the hood

switches off. Timing is divided as follows: Speed 1 - 20 minutes (LED L1

flashing) Speed 2 - 15 minutes (LED L2

flashing) Speed 3 - 10 minutes (LED L3

flashing) Intensive speed - 5 minuts (LED L4

flashing) During timed operation press T2

button and the hood quits the timed

mode and decreases the speed. Press T3 button and the hood quits

the timed mode and increases the

speed. Press T4 button and the hood quits

the timed mode maintaining the set

speed.

T5. Filter saturation signal button

– Control and Configuration:

See relevant instructions in the

following paragraphs. T6. ON/OFF Suction motor: When hood

is on, it switches off at any speed by

pressing button T6. When the hood is off, it switches on at

Speed 1 by pressing button T6.

Grease filter signal

After 40 hours of operation LED L1 ﬂ ashes. When such signal appears, carry out grease ﬁ lter maintenance. To reset the signal, keep T5 button pressed for 5”. (hood is ON). The hood gives out a “BEEP” and LED L1 stops ﬂ ashing.

charcoal ﬁ lter maintenance. To reset the signal, keep T5 button pressed for 5”. (hood is ON). The hood gives out a “BEEP” and LED L2 stops ﬂ ashing. In case of contemporaneous signalling of both ﬁ lters, LEDs L1 and L2 ﬂ ash alternatively. To reset, carry out the procedure described above for 2 times. The ﬁ rst time it resets the charcoal ﬁ lter signal, the second time it resets the grease ﬁ lter signal.

The charcoal ﬁ lter signal is not active in the standard mode.

In case the hood is used in ﬁ lter version it is necessary to enable the charcoal

ﬁ lter

signal.

Activating charcoal ﬁ lter signal:

Set the hood to OFF and press T5 button for 5”. Once the button has been pressed, the LEDs related to the ﬁ lter signals currently active light up. The hood gives out a “BEEP” and LED L2 ﬂ ashes for 2”. LEDs L1 and L2 remain on for about 2” before the hood goes back to OFF.

Deactivating charcoal ﬁ lter signal:

Set the hood to OFF and press T5 button for 5”. Once the button has been pressed, the LEDs related to the ﬁ lter signals currently active light up. The hood gives out a “BEEP” and LED L2 switches off. LED L1 remain on for about 2” before the hood goes back to OFF.

Charcoal ﬁ lter signal After 160 hours of operation LED L2

ﬂ ashes. When such signal appears, carry out

progress 17

Maintenance

ATTENTION! Before performing any

maintenance operation, isolate the

hood from the electrical supply by

switching off at the connector and

removing the connector fuse. Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket. The cooker hood should be cleaned regularly (at least with the same frequency with which you carry out maintenance of the fat ﬁ lters) internally and externally. Clean using the cloth dampened with neutral liquid detergent. Do not use abrasive products.

DO NOT USE ALCOHOL!

WARNING: Failure to carry out the

basic cleaning recommendations of

the cooker hood and replacement

of the filters may cause fire risks.

Therefore, we recommend observing

these instructions. The manufacturer declines all responsibility for any damage to the motor or any ﬁ re damage linked to inappropriate maintenance or failure to observe the above safety recommendations.

Maintenance of the panel

Fig. 8-23

The perimeter air suction panels are attached to the cooker hood by a series of pins and coupling springs; pull them outwards and detach them from the fastening cable. Clean the perimeter air suction panels as often as the grease ﬁ lters. When reﬁ tting the perimeter air suction panels, ALWAYS reattach the fastening cables. Make sure the panels are attached to the cooker hood properly (snap-fastened).

Grease ﬁ lter

Fig. 9-22

This must be cleaned once a month (or when the ﬁ lter saturation indication system – if envisaged on the model in possession – indicates this necessity) using non aggressive detergents, either by hand or in the dishwasher, which must be set to a low temperature and a short cycle. When washed in a dishwasher, the grease ﬁ lter may discolour slightly, but this does not affect its ﬁ ltering capacity.

Charcoal ﬁ lter (ﬁ lter version only)

Fig. 21

The saturation of the charcoal ﬁ lter occurs after more or less prolonged use, depending on the type of cooking and the regularity of cleaning of the grease ﬁ lter. In any case it is necessary to replace the cartridge at least every four mounths. The charcoal ﬁ lter may NOT be washed or regenerated.

Replacing lamps

Fig. 24

Disconnect the hood from the electricity.

Warning! Prior to touching the light

bulbs ensure they are cooled down. Replace with a new 12 Volt, 20 Watt (Maximum) halogen light made for a G-4 base SUITABLE FOR USE IN OPEN LUMINAIRES. Follow package directions and do not touch new light with bare hands.

18 progress

FR - PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI

Suivre impérativement les instructions de cette notice. Le constructeur

décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Cette hotte prévue pour l’aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

Attention

Attention! Ne pas raccorder l’appareil

au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage

ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation.

Munissez-vous de gants de travail

avant d’effectuer toute opération d’installation et d’entretien.

L’appareil n’est pas destiné à une

utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin

qu’ils ne jouent pas avec l’appareil.

Ne jamais utiliser la hotte sans que la

grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée

comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même

temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être

envoyé dans un conduit utilisé pour

l’évacuation des fumées produites par

des appareils à combustion de gaz ou

d’autres combustibles. Il est formellement interdit de faire

flamber les aliments sous la hotte. L’utilisation de flammes libres peut

entraîner des dégâts aux filtres et peut

donner lieu à des incendies, il faut

donc les éviter à tout prix. La friture d’aliments doit être réalisée

sous contrôle pour éviter que l’huile

surchauffée ne prenne feu. Les pièces accessibles peuvent se

réchauffer de façon importante quand

elles sont utilisées avec des appareils

pour la cuisson. En ce qui concerne les mesures tech-

niques et de sécurité à adopter pour

l’évacuation des fumées, s’en tenir

strictement à ce qui est prévu dans les

règlements des autorités locales com-

pétentes. La hotte doit être régulière-

ment nettoyée, aussi bien à l’intérieur

qu’à l’extérieur (AU MOINS UNE FOIS

PAR MOIS, respecter néanmoins les

instructions relatives à l’entretien four-

nies dans ce manuel). La non observation de ces normes de

nettoyage de la hotte et du change-

ment et nettoyage des filtres comporte

des risques d’incendie. Ne pas utiliser ou laisser la hotte sans

que les ampoules soient correctement

placées pour éviter tout risque de

choc électrique. La société décline toute responsabilité

pour d’éventuels inconvénients,

dégâts ou incendies provoqués

par l’appareil et dérivés de la non

observation des instructions reprises

dans ce manuel. Cet appareil porte le symbole du recy-

clage conformément à la Directive Eu-

ropéenne 2002/96/CE concernant les

Déchets d’Équipements Électriques et

Électroniques (DEEE ou WEEE). nascimentoEn procédant correcte-

ment à la mise au rebut de cet

progress 19

appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.

Le symbole

ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les

normes relatives à l’élimination des déchets en vigueur dans le pays d’installation.

Pour obtenir de plus amples détails au

sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

présent sur l’appareil

Utilisation

La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacua-

tion extérieure

clage intérieur .

, ou ﬁ ltrante à recy-

Installation

Ce type de hotte doit être ﬁ xée au plafond. Appareil excessivement lourd ; la manutention et l’installation de la hotte doivent être effectuées par deux personnes ou plus. La distance minimum entre la superﬁ cie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 40cm dans le cas de cuisinières électriques et de 55cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spéciﬁ ent une plus

grande distance, il faut en tenir compte. La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le

circuit de la hotte à l’alimentation

électrique et d’en vérifier le

fonctionnement correct, contrôlez

toujours que le câble d’alimentation

soit monté correctement. La hotte est pourvue d’un câble d’alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d’assistance technique.

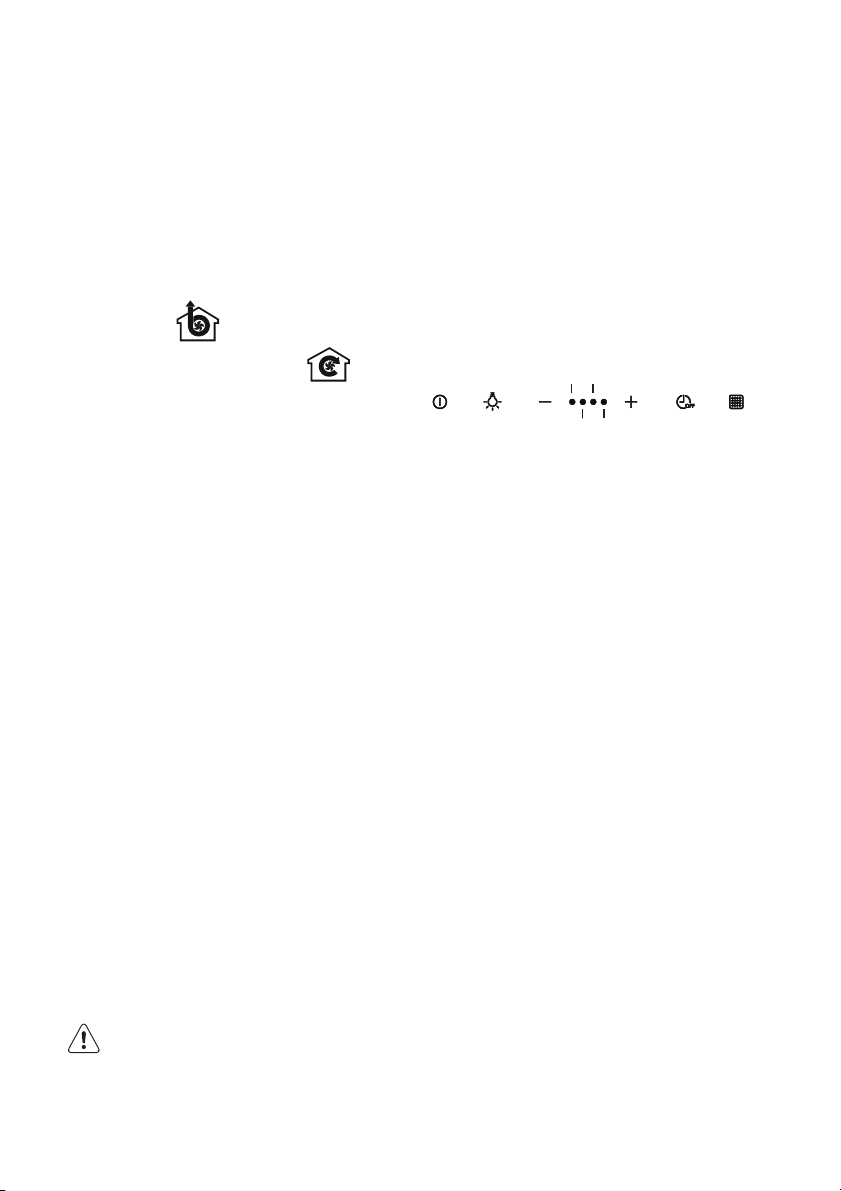

Fonctionnement

Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

T1T6 T2 T3 T4 T5

T1. ON/OFF Lumières T2. Diminution vitesse

En appuyant sur la touche “T2”, on

obtient la diminution de la vitesse, de

la vitesse 4 (intensive) à la vitesse 1. En appuyant sur la touche “T2” durant

le fonctionnement en vitesse 1, la

L1 L3

L2 L4

20 progress

hotte passe à l’état OFF.

T3. Augmentation vitesse

En appuyant sur la touche T3, la hotte

passe de l’état OFF à la vitesse 1.

En appuyant sur la touche (hotte à

l’état ON), on augmente la vitesse du moteur de la vitesse 1 à la vitesse

intensive (temporisée). Vitesse 1 voyant L1 Vitesse 2 voyant L1+L2 Vitesse 3 voyant L1+L2+L3 Vitesse intensive (temporisée) led

L1+L2+L3+L4 clignotant Note: La Vitesse 4 (intensive

temporisée) reste en fonction pendant

5 minutes, après quoi la hotte se règle

automatiquement à la vitesse 2

T4. Temporisation vitesse

La temporisation des vitesses

s’habilite en appuyant sur la touche

T4, à temporisation terminée, la hotte

s’éteint. La temporisation est subdivisée

comme suit : Vitesse 1 - 20 minutes (voyant L1

clignotant) Vitesse 2 - 15 minutes (voyant L2

clignotant) Vitesse 3 - 10 minutes (voyant L3

clignotant) Vitesse Intensive - 5 minutes (led L4

clignotant) Durant le fonctionnement temporisé,

en appuyant sur la touche T2, la hotte

sort de la modalité temporisée et

diminue la vitesse. En appuyant sur la touche T3, la hotte

sort de la modalité temporisée et

augmente la vitesse. En appuyant sur la touche T4, la hotte

sort de la modalité temporisée en

maintenant la vitesse réglée.

T5. Touche de signalement de satu-

ration des filtres - Contrôle et Con-

figuration:

Voir instructions relatives dans les

paragraphes suivants. T6. ON/OFF Moteur d’aspiration: A

hotte allumée à n’importe quelle

vitesse, on peut éteindre la hotte en appuyant sur le touche T6.

A hotte éteinte (OFF), on allume la

hotte à la vitesse 1 en appuyant sur la touche T6.

Signal ﬁ ltre anti-graisses

Après 40 heures de fonctionnement, le voyant L1 clignote. Quand ce signal apparaît, effectuer l’entretien du ﬁ ltre anti-graisses. Pour remettre à zéro le signal, maintenir la touche T5 enfoncée pendant 5”. (hotte à l’état ON). La hotte émettra un “BIP” et le voyant L1 cessera de clignoter.

Signal ﬁ ltre au charbon

Après 160 heures de fonctionnement, le voyant L2 clignote. Quand ce signal apparaît, effectuer l’entretien du ﬁ ltre au charbon. Pour remettre à zéro le signal, maintenir la touche T5 enfoncée pendant 5”. (hotte à l’état ON). La hotte émettra un “BIP” et le voyant L2 cessera de clignoter.

En cas de signal simultané des deux ﬁ ltres, les voyants L1 et L2 clignoteront alternativement. Le reset se fait en effectuant 2 fois la procédure décrite ci-dessus. La première fois pour annuler le signal du ﬁ ltre au charbon, le deuxième annule le signal du ﬁ ltre anti-graisses.

En modalité standard, le signal ﬁ ltre au charbon n’est pas actif. Dans le cas où l’on utilise la hotte en version ﬁ ltrante, il faut habiliter le signal ﬁ ltre au charbon.

Activation signal ﬁ ltre au charbon:

progress 21

La hotte émettra un “BIP” et le voyant L2 clignotera pendant 2”. Les voyants L1 et L2 resteront allumés pendant environ 2” avant que la hotte ne retourne en OFF.

Désactivation signal ﬁ ltre au charbon:

Mettre la hotte sur OFF et maintenir la touche T5 enfoncée pendant 5”. Juste après avoir appuyé sur la touche, les leds relatifs au signalement des ﬁ ltres activés en ce moment s’allumeront. La hotte émettra un “BIP” et le voyant L2 s’éteindra. Le voyant L1 restera allumé pendant environ 2” avant que la hotte ne retourne en OFF.

Entretien

Attention! Avant toute opération de

nettoyage ou d’entretien, débrancher

la hotte du circuit électrique en

enlevant la prise ou en coupant

l’interrupteur général de l’habitation. La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des ﬁ ltres à graisse). Pour le nettoyage, utiliser un chiffon humidiﬁ é avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D’ALCOOL!

ATTENTION: Il y a risque d’incendie

si vous ne respectez pas les

instructions concernant le nettoyage

de l’appareil et le remplacement ou le

nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Entretien du panneau

Fig. 8-23

Les panneaux d’aspiration périphériques sont accrochés à la hotte par des chevilles et des ressorts d’accrochage,

tirez-les énergiquement vers l’extérieur et décrochez-les du câble de ﬁ xation. Il faut nettoyer les panneaux d’aspiration aussi souvent que les ﬁ ltres à graisse. Lorsque vous replacez les panneaux d’aspiration périphériques, attention à TOUJOURS raccrocher les câbles de ﬁ xation. Assurez-vous que les panneaux sont bien ﬁ xés à la hotte (ﬁ xation par pression).

Filtre anti-gras

Fig. 9-22

Le ﬁ ltre doit être nettoyé une fois par mois (ou lorsque le système d’indication de saturation des ﬁ ltres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du ﬁ ltre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de ﬁ ltrage ne seront en aucun cas modi- ﬁ ées.

Filtre à charbon actif

(uniquement pour version recyclage)

Fig. 21

La saturation du charbon actif se constate aprés un emploi plus ou mois long, selon la fréquence d’utilisation et la régularité du nettoyage du ﬁ ltre à graisses. En tout cas, il est nécessaire de changer le ﬁ ltre aprés, au maximum, quatre mois. IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

Fig. 24

Débrancher l’appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d’éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.

22 progress

DE - MONTAGE- UND GEBRAUCHSANWEISUNG

Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die waehrend des Kochvorgangs entstehen , entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Warnung

Achtung! Das Gerät nicht an das

Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs-

oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und

Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen

lassen.

Erwachsene und Kinder dürfen nie

unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig

dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und

Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne

korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS

als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine

hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der

Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in

Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der

Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die

Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht

erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim

Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und

Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen

und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften

zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages

zu vermeiden, darf die

Dunstabzugshaube ohne richtig

eingesetzte Lampen nicht betrieben werden.

-5

bar) sein.

progress 23

Es wird keinerlei Haftung übernommen

für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den An-

forderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag

für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beilieg-

enden Produktdokumentation ist

folgendes Symbol gestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die

zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

einer durch-

Betriebsart

Die Haube kann sowohl als Abluftgërat

als auch als Umluftgërat einge-

setzt werden.

Befestigung

Diese Abzugshaube muss an der Decke montiert werden. Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich. Der Abstand zwischen der Abstellﬂ äche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 40cm im Fall von elektrischen Kochfeldern und 55cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme

muss sichergestellt sein, dass die Netzversorgung (Steckdose)

ordnungsgemäß montiert wurde. Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

24 progress

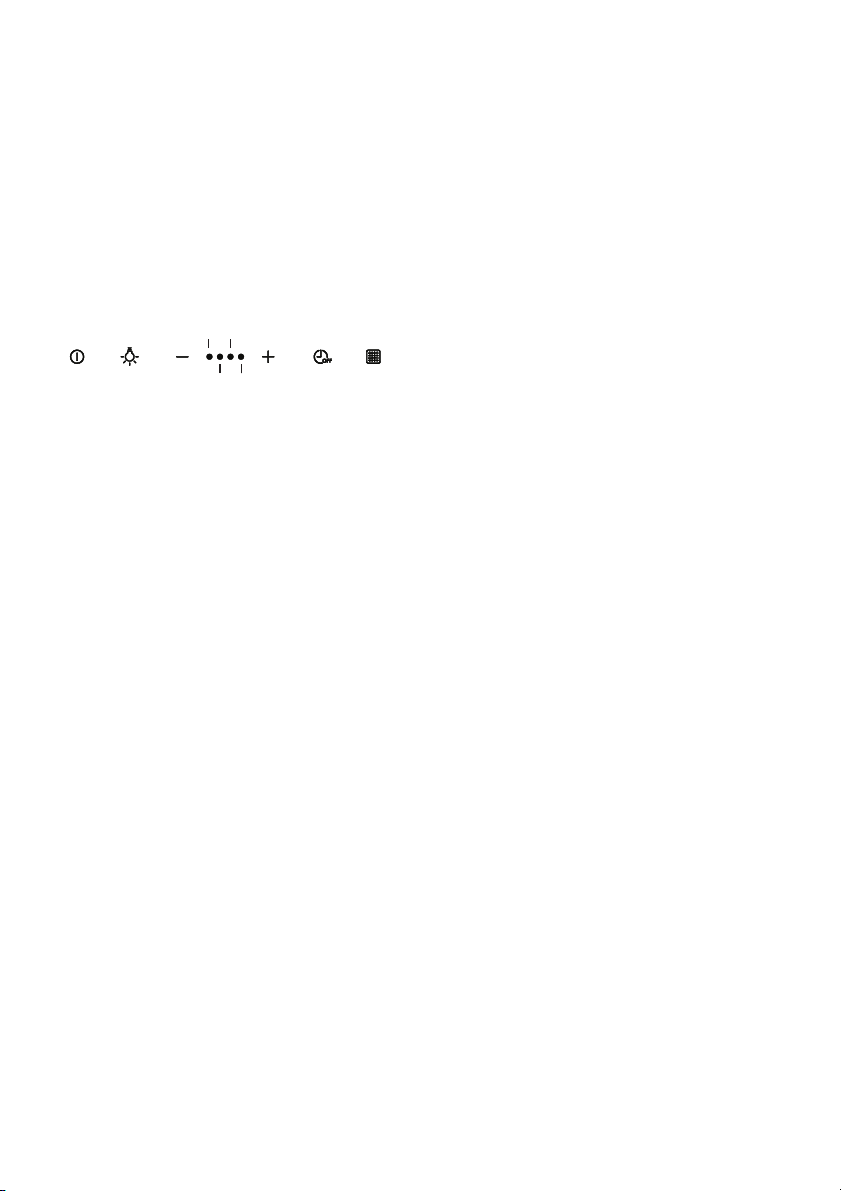

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

T1T6 T2 T3 T4 T5

T1. ON/OFF Beleuchtung T2. Reduzierung der

Motorgeschwindigkeit

Bei Betätigung der Taste “T2” wird

die Motorgeschwindigkeit von der 4. Intensiven Geschwindigkeitsstufe zur

1. Geschwindigkeitsstufe reduziert.

Bei Betätigung der Taste “T2”

während des Betriebes in der 1. Geschwindigkeitsstufe schaltet sich die Haube auf AUS ein.

T3. Erhöhung der

Motorgeschwindigkeit

Bei Betätigung der Taste T3 schaltet

sich die Haube von AUS auf die 1. Geschwindigkeitsstufe ein.

Bei Betätigung der Taste (Haube EIN)

schaltet sich die Motorgeschwindigkeit von der Geschwindigkeitsstufe 1 zur Intensivgeschwindigkeit (zeitgesteuert)

ein. Geschwindigkeitsstufe 1 Led L1 Geschwindigkeitsstufe 2 Led L1+L2 Geschwindigkeitsstufe 3 Led

L1+L2+L3

Intensivgeschwindigkeit (zeitgesteuert)

Led L1+L2+L3+L4 blinkend Anmerkung: die

Geschwindigkeitsstufe

4 (zeitgesteuerte

Intensivgeschwindigkeit) bleibt

5 Minuten lang ein, dann

schaltet sich die Haube in die

Geschwindigkeitsstufe 2 automatisch

um.

L1 L3

L2 L4

T4. Timer

Die Schaltuhr aktiviert sich, wenn die

Taste T4 gedrückt wird. Nach Ablauf

der Zeit schaltet sich die Haube ab. Der Timer ist so geteilt: Geschwindigkeitsstufe 1 - 20 Minuten

(Led L1 blinkend) Geschwindigkeitsstufe 2 - 15 Minuten

(Led L2 blinkend) Geschwindigkeitsstufe 3 - 10 Minuten

(Led L3 blinkend) Intensivgeschwindigkeit - 5 Minuten

(Led L4 blinkend) Wenn die Taste T2 während des

Betriebs des Timers betätigt wird,

schaltet die Haube die Timer-

Betriebsart ab und reduziert die

Geschwindigkeit. Wird die Taste T3 betätigt, schaltet

die Haube die Timer-Betriebsart und

erhöht die Geschwindigkeit Wird die Taste T4 betätigt, schaltet

die Haube die Timer-Betriebsart und

die eingestellte Geschwindigkeit bleibt

erhalten.

T5. Filtersättigungsanzeige – Kontrolle

und Einstellung:

Siehe Bedienungsanleitungen in den

folgenden Absätzen T6. EIN/AUS Absaugmotor: durch die

Taste T6 schaltet sich die Haube von

jeder Geschwindigkeitsstufe aus. Durch die Taste T6 schaltet sich

die ausgeschaltete Haube in die

Geschwindigkeitsstufe 1 ein.

Fettﬁ ltersättigungsanzeige

Nach 40 Betriebsstunden startet die Led L1 zu blinken. Startet die Led zu blinken, dann ist der Fettﬁ lter zu ersetzen. Um die Filtersättigungsanzeige zu löschen, die Taste T5 5” lang gedrückt halten. (Haube EIN). Ein Signalton ertönt und die Led L1

schaltet

sich ab.

progress 25

Aktivkohleﬁ ltersättigungsanzeige

Nach 160 Betriebsstunden startet die Led L2 zu blinken. Startet die Led zu blinken, dann ist der Aktivkohleﬁ lter zu ersetzen. Um die Filtersättigungsanzeige zu löschen, die Taste T5 5” lang gedrückt halten. (Haube EIN). Ein Signalton ertönt und die Led L2 schaltet sich ab.

Bei gleichzeitiger Anzeige des Fettﬁ lters und des Kohleﬁ lters wird die Leds L1 und L2 abwechselnd blinken. Für den Reset führen Sie den oben beschriebenen Vorgang zweimal durch. Das erst Mal wird die Aktivkohleﬁ lteranzeige rückgesetzt. Das zweite Mal wird die Fettﬁ lteranzeige rückgesetzt.

Bei der Standard-Betriebsart ist die Aktivkohleﬁ lteranzeige nicht aktiv. Bei der Umluftversion muss die Aktivkohleﬁ lteranzeige aktiviert werden.

Aktivkohleﬁ lteranzeige aktivieren:

Die Haube auf OFF stellen und die Taste T5 5” lang gedrückt halten. Nachdem die Taste betätigt worden ist, leuchten sich die Leds für die Filtersättigungsanzeige auf, die aktiv sind. Ein Signalton ertönt und die Led L2 wird 2” lang blinken. Die Leds L1 und L2 bleiben für ca. 2” lang eingeschaltet, bevor die Haube auf OFF gestellt wird.

Aktivkohleﬁ lteranzeige deaktivieren:

Die Haube auf OFF stellen und die Taste T5 5” lang gedrückt halten. Nachdem die Taste betätigt worden ist, leuchten sich die Leds für die Filtersättigungsanzeige auf, die aktiv sind. Ein Signalton ertönt und die Led L2 schaltet sich ab. Die Led L1 bleibt für ca. 2” lang eingeschaltet, bevor die Haube auf OFF gestellt wird.

Wartung

Hinweis ! Vor jeder Reinigung und

Pflege ist die Dunstabzugshaube

durch Ziehen des Netzsteckers oder

Ausschalten der Sicherung stromlos

zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häuﬁ g gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettﬁ lter). Zur Reinigung ein mit ﬂ üssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser

Anweisungen zur Reinigung des

Gerätes und zum Wechsel bzw. zur

Reinigung der Filter kann zum Brand

führen. Diese Anweisungen sind

unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Wartung des Randabsaugungspanels

Fig. 8-23

Die seitlichen Absaugpaneele sind an der Haube mit Stiften und Sicherungsringen befestigt. Nach aussen ziehen und sie vom Sicherungskabel abhaken. Die Absaugpaneele müssen so oft wie die Fettﬁ lter gereinigt werden. Bei der Montage der seitlichen Absaugpaneele müssen sie IMMER an die Sicherungskabel befestigt werden. Prüfen Sie, dass die Absaugpaneele an der Haube befestigt sind (Spannsicherung).

Fettﬁ lter

Bild 9-22

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen

26 progress

– dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettﬁ lter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohleﬁ lter

(nur bei der Umluftversion)

Bild 21

Je nach der Benetzungsdauer des Herdes und der Häuﬁ gkeit der Reinigung des Fettﬁ lters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohleﬁ lters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Bild 24

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen

sich vergewissern, dass sie abgekühlt sind.

Ausschließlich Halogenlampen zu m12V

-20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

NL -

MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING

Zich strikt aan de aanwijzingen uit deze tekst houden. Iedere aansprakelijkheid

voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. De wasemkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

Waarschuwing

Attentie! Het apparaat niet aan het

stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst

de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en

onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt

door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd

gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het

rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak

gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van

de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd

worden in een leiding die gebruikt wordt voor de afvoer van rook

van apparaten die gas of andere

brandstoffen toepassen. Het is streng verboden met open

vlammen onder de wasemkap te

koken. Het gebruik van open vlammen is

schadelijk voor de filters en kan

brand veroorzaken, daarom moet het

absoluut vermeden worden. Het frituren moet geschieden

onder voortdurend toezicht om te

voorkomen dat verhit vet in brand

raakt. De bereikbare onderdelen

kunnen bijzonder warm worden als

deze tegelijkertijd met kookapparaten

gebruikt worden. Wat betreft technische- en

veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan

de regelingen voorzien door de

plaatselijke bevoegde autoriteiten. De wasemkap moet regelmatig

schoongemaakt worden, zowel

binnen als buiten (MINSTENS

EENMAAL PER MAAND, neem

in ieder geval hetgeen in deze

handleiding is aangegeven in acht). Het niet in acht nemen van de

reinigingsnormen van de wasemkap

en van de vervanging en reiniging

van de filters kan brandgevaar

veroorzaken. Zorg altijd dat de lampjes in de kap

aanwezig en goed gemonteerd

zijn om het gevaar voor elektrische

schokken te voorkomen. Iedere aansprakelijkheid voor

eventuele schade aan het apparaat

of brand veroorzaakt door het niet in

acht nemen van de aanwijzingen uit

deze handleiding wordt afgewezen. Dit apparaat is voorzien van

het merkteken volgens de

Europese richtlijn 2002/96/EG

inzake Afgedankte elektrische en

elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product

op de juiste manier als afval wordt

verwerkt, helpt u mogelijk negatieve

progress 27

28 progress

consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool

op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

op het product of

Het gebruik

De kap is vervaardigd voor gebruik in de

afzuigversie met afvoer naar buiten of de ﬁ ltrerende versie, met luchtcirculatie

Het installeren

Dit type afzuigkap dient aan het plafond te worden bevestigd. Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en geïnstalleerd te worden. De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 40cm liggen, in geval van een elektrisch fornuis en 55cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden. De netspanning moet corresponderen met

de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer

aan het voedingsnet aan te sluiten

controleer of deze goed functioneert,

controleer altijd of de voedingskabel

goed gemonteerd is. De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische dienst voor een nieuwe kabel.

Werking

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

T1T6 T2 T3 T4 T5

T1. Lichten ON/OFF T2. Snelheidsafname

Door op de toets T2 te drukken

neemt de snelheid af, van snelheid 4

(intensieve zuigkracht) naar snelheid 1. Door, tijdens de werking op snelheid

1, op de toets T2 te drukken gaat de

afzuigkap op OFF.

T3. Snelheidstoename

Door op de toets T3 te drukken

schakelt de afzuigkap van de OFF

L1 L3

L2 L4

progress 29

stand over naar snelheid 1.

Door op de toets te drukken

(afzuigkap ON) neemt de snelheid van de motor toe: van snelheid 1 naar de

intensieve snelheid (met timer functie). Snelheid 1 Led L1 Snelheid 2 Led L1+L2 Snelheid 3 Led L1+L2+L3 Intensieve snelheid (met timer functie)

led L1+L2+L3+L4 (knipperend

lampje) Opmerking: Snelheid 4 (intensieve

snelheid met time functie) blijft 5

minuten aan, vervolgens gaat de kap

automatisch over op snelheid 2

T4. Snelheid Timer

De timer voor de snelheid wordt

geactiveerd door op de toets T4 te

drukken, na afloop van de ingestelde

tijd gaat de afzuigkap uit. De tijdsinstelling is op de volgende

wijze onderverdeeld: Snelheid 1 - 20 minuten (knipperend

Led lampje L1) Snelheid 2 - 15 minuten (knipperend

Led lampje L2) Snelheid 3 - 10 minuten (knipperend

Led lampje L3) Intensieve snelheid - 5 minuten

(knipperend Led lampje L4) Tijdens de timer functie, door op de

toetst T2 te drukken, verlaat de kap

de timer functie en neemt de snelheid

af. Door op de toets T3 te drukken verlaat

de kap de timer functie en neemt de

snelheid toe. Door op de toets T4 te drukken verlaat

de kap de timer functie en blijft de kap

in dezelfde snelheid.

T5. Filter verzadiging indicatie toets

– Controle en Configuratie:

Zie de betreffende instructies in de

volgende paragraven. T6. ON/OFF Zuigmotor: Door op de

toets T6 te drukken, met de kap op

een willekeurige stand, wordt de kap

uitgeschakeld. Door op de T6 toets te drukken, met

uitgeschakelde kap (OFF), gaat de kap aan op snelheid 1.

Vetﬁ lter signalering

Na 40 werkuur gaat het Led lampje L1 knipperen. Als deze signalering verschijnt voer het onderhoud van het vetﬁ lter uit. Om de signalering te resetten houd de toets T5, 5 seconden lang, ingedrukt. (afzuigkap ON). De kap maakt een “BEEP” geluid en het Led lampje L1 stopt te knipperen.

Koolstofﬁ lter signalering

Na 160 werkuur gaat het Led lampje L2 knipperen. Als deze signalering verschijnt voer het onderhoud van het koolstofﬁ lter uit. Om de signalering te resetten houd de toets T5, 5 seconden lang, ingedrukt. (afzuigkap ON). De kap maakt een “BEEP” geluid en het Led lampje L2 stopt te knipperen.

In het geval van een gelijktijdige signalering van beide ﬁ lters, knipperen op de display, achterelkaar, Led

L1 en Led L2. De reset geschiedt door 2 maal de boven beschreven procedure uit te voeren. De eerste keer wordt de signalering van het koolstofﬁ lter gereset, de tweede keer de signalering van het vetﬁ lter.

In de standaard modus is de koolstofﬁ lter signalering niet actief. Indien de afzuigkap als ﬁ lterende apparaat wordt gebruikt moet de koolstofﬁ lter signalering geactiveerd worden.

Activering van de koolstofﬁ lter signalering:

Plaats de kap op OFF en houd de toets T5, 5 seconden lang, ingedrukt. Zodra de toets ingedrukt wordt gaan de Ledden van de betreffende actieve ﬁ lter signaleringen aan. De kap maakt een “BEEP” geluid en het Led lampje L2 knippert 2 seconden lang.

30 progress

De Led lampjes L1 en L2 blijven ongeveer 2 seconden lang aan voordat de kap weer op de OFF stand gaat.

Uitschakeling van de koolstofﬁ lter signalering:

Onderhoud

Attentie! Koppel, voor ieder

onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te

schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetﬁ lters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen

m.b.t. reiniging van het apparaat en

vervanging resp. reiniging van de

filters niet opvolgt, kan dat tot brand

leiden. Deze aanwijzingen beslist

opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Onderhoud van het paneel

afb. 8-23

De externe afzuigpanelen zijn met een

systeem van pennen en haakveren op de kap gemonteerd, trek ze vastberaden eraf en haak ze los van het bevestigingskabeltje. De afzuigpanelen moeten even vaak worden schoongemaakt als de vetﬁ lters. Bij het weer monteren van de externe afzuigpanelen moeten de bevestigingskabeltjes ALTIJD weer worden vastgehaakt. Controleer dat de panelen goed op de kap zijn vastgehaakt (klemhaken).

Vetﬁ lter

afb. 9-22

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde ﬁ lters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetﬁ lter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Koolstofﬁ lter

(alleen voor ﬁ lterend apparaat)

afb. 21

De verzadiging van de koolstofﬁ lter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetﬁ lter wordt gewassen. In ieder geval moet de ﬁ lter minstens om de 4 maanden vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Vervanging lampjes

afb. 24

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te

raken controleer eerst of ze koud zijn.

Gebruik alleen halogeenlampjes van 12V

-20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

+ 114 hidden pages
