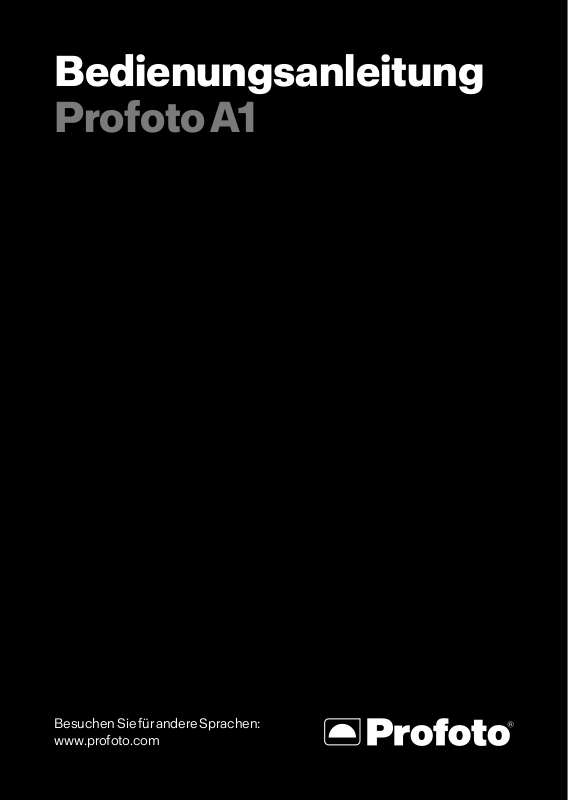

Page 1
Bedienungsanleitung
Profoto A1
Besuchen Sie für andere Sprachen:
www.profoto.com
Page 2
A1 AirTTL
2
www.profoto.com
Page 3
Herzlichen Glückwunsch zu Ihrem neuen
Profoto-Produkt!
Eines ist ganz sicher: unabhängig davon, ob Sie sich für ein neues
Blitzgerät oder einen neuen Lichtformer entschieden haben - in dem
Gerät steckt fast ein halbes Jahrhundert Erfahrung.
A1 AirTTL
Dabei haben wir eines im Laufe der Jahre ganz sicher gelernt niemals ein Detail, auch nicht das kleinste, außer Acht zu lassen. Nur
solche Produkte, denen wir vollständig vertrauen, erhalten unseren
Namen. Vor dem Versand durchlaufen sämtliche Profoto-Produkte
ein umfassendes strenges Prüfprogramm. Sollte ein Produkt die
ausgewiesene Leistung, Qualität und Sicherheit nicht erbringen, wird
es nicht ausgeliefert.
Deswegen sind wir davon überzeugt, dass Ihr neues Profoto-Produkt
Sie jahrelang begleiten und in Ihrer professionellen Weiterentwicklung
unterstützen wird. Der Erhalt des Produkts bildet jedoch nur den
Auftakt Ihrer Reise. Die eigentliche Herausforderung beginnt, wenn Sie
das Produkt zur Lichtgestaltung einsetzen. Aus diesem Grund sind wir
sehr stolz darauf, Ihnen eine so umfassende Auswahl an Lichtformern
bieten zu können. Dadurch können Sie das Licht auf jede erdenkliche
Weise gestalten.
Die nahezu unbegrenzten Möglichkeiten erscheinen anfangs
vielleicht etwas verwirrend. Wir sind jedoch sicher, dass Sie schon bald
optimal von ihnen profitieren.
Ich empfehle Ihnen, unseren Newsletter zu abonnieren oder aus den
Profoto-Geschichten unter www.profoto.com/profoto-stories mehr
über Lichtgestaltung zu erfahren. Darin erzählen Fotografen, wie sie
mithilfe von Profoto-Lichtformern ausgezeichnete Bilder kreieren.
Viel Freude mit Ihrem Produkt von Profoto!
Conny Dufgran, Gründer
3
www.profoto.com
Page 4
Allgemeine Sicherheitsanweisungen
Sicherheitsvorkehrungen!
A1 AirTTL
4
Verwenden Sie dieses Gerät nicht, bevor Sie das Bedienungshandbuch und die beiliegenden
Sicherheitshinweise gelesen haben. Stellen Sie sicher, dass die Profoto-Sicherheitshinweise immer
dem Gerät beiliegen! Die Produkte von Profoto sind für den Gebrauch in Innenräumen bestimmt.
Verwahren oder verwenden Sie das Gerät nicht an Orten, an denen es Feuchtigkeit oder starken
elektromagnetischen Feldern ausgesetzt ist, oder in Bereichen mit entzündlichen Gasen oder Staub!
Das Gerät darf nicht mit Tropf- oder Spritzwasser in Berührung kommen. In der Nähe des Geräts dürfen
sich keine mit Flüssigkeit gefüllten Objekte wie z.B Vasen befinden. In feuchten Umgebungen muss
das Gerät vor plötzlichen Temperaturschwankungen geschützt werden, um Kondenswasserbildung
im Gerät zu verhindern. Das Gerät darf nicht mit Blitzköpfen anderer Marken betrieben werden. Die
Frontlinse ist auszutauschen, wenn sie sichtbare Beschädigungen (z. B. Brüche oder tiefe Risse)
aufweist, die ihre Funktionsfähigkeit einschränken. Das Gerät darf nur von autorisiertem und
qualifiziertem Wartungspersonal gewartet, modifiziert oder repariert werden.
WARNUNG – Gefahr von Stromschlägen – Hochspannung!
Blitzgeräte, Generatoren und Blitzköpfe dürfen nicht geöffnet oder demontiert werden! Das Gerät wird
mit Hochspannung betrieben. Die Kondensatoren des Generators sind auch nach dem Ausschalten
für eine gewisse Zeit elektrisch geladen. Batterien im Gerät (Akkus oder Trockenbatterien) dürfen nicht
über längere Zeit übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä., ausgesetzt werden.
ACHTUNG – Verbrennungsgefahr – Heiße Teile!
Wenn die Frontlinse Risse aufweist, muss sie vor der Weiterverwendung des Geräts ausgetauscht
werden. Berühren Sie die Frontlinse nicht während des Betriebs. Sie kann sehr heiß werden.
Anmerkung zu Funkfrequenzen
Dieses Gerät verwendet Funkfrequenzen und gibt Hochfrequenzenergie ab. Bei Integration des Geräts
in Systeme sollte man äußerste Vorsicht walten lassen. Stellen Sie sicher, dass alle Bestimmungen
dieses Dokuments eingehalten werden, insbesondere diejenigen, die die Betriebstemperatur und
den Versorgungsspannungsbereich betreffen. Stellen Sie sicher, dass das Gerät gemäß den lokalen
Bestimmungen betrieben wird. Die von diesem Gerät verwendete Funkfrequenz wird mit anderen
Anwendern geteilt. Störungen sind nicht auszuschließen.
CLASS 1
Laserstrahlung
LASER PRODUCT
IEC 60825-1, Ausgabe 2.0 (2007-03). Wellenlänge bei Raumtemperatur: 660 nm. Leistung durch
7-mm-Öffnung bei 100 mm Entfernung vor dem Austrittsfenster des Autofokushilfslichts bei
Zimmertemperatur: < 300 µW. Entspricht 21 CFR 1040.10 und 1040.11 mit Ausnahme der Abweichungen
gemäß Laserhinweis Nr. 50 vom 24. Juni 2007.
Achtung: Entfernen, zerlegen oder manipulieren Sie das Laser-Autofokushilfslicht nicht. Bei
Nichtbeachtung dieses Warnhinweises besteht die Gefahr, dass Sie sich gefährlicher Laserstrahlung
aussetzen.
Entsorgung
Das Gerät enthält elektrische und elektronische Komponenten, die umweltschädlich sein können.
Profoto-Händler nehmen Ihr Gerät kostenfrei entgegen und führen es der Wiederverwertung gemäß
WEEE-Richtlinie zu. Beachten Sie die örtlich geltenden Regelungen für eine getrennte Entsorgung
nach Ablauf der Lebensdauer des Produkts (z. B. die WEEE-Richtlinie für Elektro- und Elektronikgeräte).
www.profoto.com
Page 5
Inhaltsverzeichnis
Allgemeine Sicherheitsanweisungen .........................................................................4
Einführung ............................................................................................................................6
Hinweise zum Produkt ...................................................................................6
Vorbereitungen .................................................................................................................10
Laden des Akkus ............................................................................................ 10
Anbringen des Akkus am Blitz .....................................................................11
Anbringen von Lichtformern ........................................................................11
Gebrauch als Aufsteckblitz im TTL-Modus ............................................12
Gebrauch als Aufsteckblitz im manuellen Modus ...............................12
Gebrauch separat von der Kamera .......................................................... 13
Betrieb ..................................................................................................................................14
Ein-/Ausschalten.............................................................................................14
Modusauswahl (TLL oder manuell) .......................................................... 15
Leistungsskala ................................................................................................ 15
Betrieb im TTL-Modus (Automatikmodus) ........................................... 15
Betrieb im MAN-Modus (manueller Modus) ......................................... 18
Einstelllicht ....................................................................................................... 19
Aktivieren/Deaktivieren des Blitzkopfs ................................................20
Manueller Zoom.............................................................................................20
Test-Synchronisation .....................................................................................21
Der O-Camera-Blitz .....................................................................................21
Ändern von Einstellungen ............................................................................21
Allgemeine Hinweise zum Profoto-Air-Betrieb ......................................................27
Lichtgestaltung ................................................................................................................ 29
Kuppel-Diusor .............................................................................................30
Reflektorkarte .................................................................................................. 31
Weitwinkellinse .............................................................................................. 32
Weitere Funktionen ........................................................................................................ 34
Firmware-Upgrade ....................................................................................... 34
Zurücksetzen auf Werkseinstellung ........................................................ 34
Profoto-Air-Kompatibilität ........................................................................................... 35
Technische Daten ........................................................................................................... 36
Garantie .............................................................................................................................. 38
Regulatorische Informationen ....................................................................................39
A1 AirTTL
5
www.profoto.com
Page 6
Einführung
Hinweise zum Produkt
Wir haben mit dem A1 den weltweit kleinsten Studioblitz entwickelt.
A1 AirTTL
Er liefert ein sehr schönes Licht mit vielfältigen Möglichkeiten der
Lichtgestaltung und ist äußerst bedienerfreundlich.
Der runde Blitzkopf erzeugt ein kreisförmiges und natürliches
Lichtmuster mit weichem und gleichmäßigem Lichtabfall, sodass
6
das Licht problemlos gesteuert und kreativ eingesetzt werden kann.
Darüber hinaus bieten wir ein Sortiment an dedizierten Lichtformern,
die sich mühelos mit einer Magnethalterung anbringen lassen.
Der A1 ist zudem mit einer AirTTL-Fernbedienung und einem
integrierten Sensor ausgestattet, d. h. er kann drahtlos automatisch
mit anderen freistehenden Profoto-Lichtern kommunizieren und
auch separat von der Kamera verwendet werden. So kann man ein
System mühelos vergrößern und sich immer neue Möglichkeiten der
Lichtgestaltung erschließen.
www.profoto.com
Page 7
1
2
A1 AirTTL
5
8
1. Blitzkopf
2. Zoomring
3. LED-Einstelllichter
4. Akku
7
3
6
4
7
5. Akku-Freigabetaste
6. Strukturiertes Laser-AFHilfslicht (Autofokus)
7. Blitzschuhadapter
8. USB-Port
www.profoto.com
Page 8
A1 AirTTL
8
9
10
11
15
12
13
14
16
9. Display
10. Modusschalter (TTL oder
MAN). Nur aktiv, wenn der A1
an der Kamera angebracht
ist.
11. Gruppentasten (A, B, C, D)
www.profoto.com
12. Taste TEST und Taste ON/
OFF
13. Einstellrad
14. Einstelltaste
15. Taste MODEL
16. Arretierring
Page 9
17
20
17. Akkuladegerät
18. Akkuladeanzeige
19. Blitzständer
20. Tasche
21. Kuppel-Diffusor
18
21
24
25
22. Reflektorkarte
23. Reflektorkartenhalter
24. Reflektorkartenbeutel
25. Weitwinkellinse
19
A1 AirTTL
9
22
23
www.profoto.com
Page 10
Vorbereitungen
Laden des Akkus
Für eine optimale Leistung sollte der Akku vor Gebrauch voll
A1 AirTTL
aufgeladen sein. Der Akku kann von jedem Ladezustand aus geladen
werden. Für eine längere Lebensdauer des Akkus lassen Sie ihn nicht
längere Zeit entladen.
Laden des Akkus:
1. Drücken Sie die Akku-Freigabetaste [5] und nehmen Sie den
10
Akku vom Blitz ab. Dabei kann der A1 an der Kamera angebracht
sein.
2. Setzen Sie den Akku in das Akkuladegerät [17] ein.
3. Schließen Sie das Akkuladegerät an das Stromnetz an.
4. Vergewissern Sie sich, dass die Akkuladeanzeige [18] stetig
orangefarben leuchtet. Dies zeigt an, dass der Akku geladen wird.
5. Wenn der Ladevorgang abgeschlossen ist, leuchtet die
Akkuladeanzeige [18] grün.
Hinweis:
Wenn der Akku tiefentladen ist, kann das Laden länger dauern als im Abschnitt
„Technische Daten“ angegeben.
Wenn die Akkuladeanzeige orangefarben blinkt, liegt ein Fehler am Akku vor. Wenden
Sie sich in diesem Fall an Ihren Profoto-Händler vor Ort.
www.profoto.com
Page 11
Anbringen des Akkus am Blitz
Setzen Sie den unteren Teil des Akkus in den Blitz ein und drücken Sie
ihn hinein, bis er mit einem Klicken einrastet.
Anbringen von Lichtformern
Die dedizierten Lichtformer lassen sich schnell und einfach anbringen.
Setzen Sie sie einfach vorne auf die Blitzlinse, bis Sie ein Klicken hören.
Zum Abnehmen ziehen Sie sie einfach ab.
A1 AirTTL
11
www.profoto.com
Page 12
Gebrauch als Aufsteckblitz im TTL-Modus
1. Schieben Sie den Blitzschuhadapter [7] am A1 in den
Blitzschuh der Kamera. Drehen Sie zum Sichern den
A1 AirTTL
Arretierungsmechanismus.
2. Schalten Sie den A1 ein.
3. Drehen Sie das Einstellrad [13] zum Entriegeln im Uhrzeigersinn.
4. Wählen Sie mit dem Modusschalter [10] den TTL-Modus aus.
5. Wenn Sie mit der Kamera ein Bild aufnehmen, stellt der Blitz
12
seine Leistung auf eine korrekte Belichtung ein.
6. Stellen Sie mit dem Einstellrad [13] die Blitzbelichtungskorrektur
ein. Sie können die Blitzbelichtungskorrektur auch über die
Kamera einstellen.
TIPP: Sie können jederzeit in den manuellen Modus wechseln und die letzte TTLBlitzeinstellung speichern. Dies ist insbesondere nützlich, wenn Sie die Blitzbelichtung
fest einstellen und konstant halten müssen.
Hinweis:
TTL ist nur in Gruppe A-C verfügbar. Bei Gruppe D-F gilt immer der manuelle Modus,
auch wenn der Schalter [10] auf TTL-Modus eingestellt ist.
Gebrauch als Aufsteckblitz im manuellen Modus
1. Gehen Sie wie in Schritt 1-3 oben erläutert vor.
2. Wählen Sie mit dem Modusschalter [10] den MAN-Modus
(manuell) aus.
3. Nehmen Sie ein Bild auf, um die Belichtung zu prüfen, oder
messen Sie mit der Taste TEST [12] und dem Belichtungsmesser
die Belichtung.
4. Stellen Sie mit dem Einstellrad [13] die Lichtleistung nach
Belieben ein.
TIPP: Sie können effizienter arbeiten, indem Sie TTL für die erste Aufnahme verwenden
und dann in den manuellen Modus wechseln, um die Blitzbelichtung fest einzustellen.
Auf diese Weise erzielen Sie rasch die richtige Belichtung und können im manuellen
Modus die Blitzbelichtung feineinstellen.
www.profoto.com
Page 13
Gebrauch separat von der Kamera
Im Folgenden wird erläutert, wie Sie einen A1-Blitz separat von der
Kamera mithilfe eines A1-Blitzes auf der Kamera als Sendeeinheit
bedienen. Falls Sie einen separaten A1 zusammen mit einer AirFunkfernbedienung an der Kamera verwenden möchten, finden Sie
Informationen zum Einstellen des Blitzes von der Kamera aus in der
Bedienungsanleitung zur Air-Funkfernbedienung.
1. Schalten Sie den A1 ein.
2. Drehen Sie das Einstellrad [13] zum Entriegeln im Uhrzeigersinn.
3. Schalten Sie die Air-Funktion ein und wählen Sie am A1-Gerät
denselben Funkkanal wie an der Sendeeinheit auf der Kamera
aus.
4. Wählen Sie eine Gruppe für den A1-Blitz aus.
5. Nehmen Sie ein Bild auf, um die Belichtung zu prüfen, oder
messen Sie mit der Taste TEST [12] und dem Belichtungsmesser
im manuellen Modus die Belichtung.
6. Stellen Sie mit dem Einstellrad [13] oder über das Kameramenü
die Blitzbelichtungskorrektur für das gesamte System ein.
7. Zum Einstellen eines einzelnen Lichts wählen Sie mit den
Gruppentasten [11] die Gruppe aus, die Sie mit der Sendeeinheit
einstellen wollen, und stellen die Leistung durch Drehen des
Einstellrads [13] ein. Dies ist im TTL- und im manuellen Modus
möglich.
8. Im manuellen Modus können Sie die Leistung für jedes Gerät
auch einzeln einstellen.
Hinweis:
Wenn der A1 separat von der Kamera verwendet wird, wird die Einstellung des Schalters
TTL/MAN (10) außer Kraft gesetzt. Die Auswahl von TTL oder manuell erfolgt über den
Auslöser an der Kamera.
A1 AirTTL
13
www.profoto.com
Page 14
Betrieb
Das auf dem Blitzschuh der Kamera montierte A1-Gerät fungiert
zum einen als Aufsteckblitz, zum anderen als kabellose Erweiterung
A1 AirTTL
Ihrer Kamera zur Steuerung separater Profoto-Blitzgeräte. Die
TTL-Belichtungssteuerung (Through-The-Lens) bietet dabei auch
die Option, die Profoto-Blitzgeräte manuell einzustellen und zu
synchronisieren.
Ein-/Ausschalten
14
• Drücken Sie zum Einschalten des A1 die Taste ON/OFF [12].
• Halten Sie zum Ausschalten des A1 die Taste ON/OFF [12]
gedrückt.
Wird der A1 ausgeschaltet, werden die aktuellen Einstellungen (außer
bei TTL) gespeichert und beim nächsten Einschalten des Geräts
erneut aktiviert.
Um den Akku zu schonen, wechselt der A1 automatisch in den
Standby-Modus, nachdem er eine bestimmte Zeit lang (auswählbar
über die Standby-Einstellung) nicht verwendet wurde, und schaltet
sich nach 90 Minuten vollständig aus. Diese Funktionen können über
die Standby-Einstellung deaktiviert werden.
Im Standby-Modus sind das Display [9] und die Taste TEST [12]
ausgeschaltet. Um wieder in den normalen Betriebsmodus zu wechseln,
drücken Sie eine der Tasten des A1 oder bedienen die Kamera.
Hinweis:
Wenn die Standby-Funktion und die Ausschaltautomatik deaktiviert sind, ist der Akku
nach etwa 8 Stunden Inaktivität entladen.
www.profoto.com
Page 15
Modusauswahl (TLL oder manuell)
Wählen Sie mit dem Modusschalter [10] den TTL-Modus oder den
MAN-Modus (manuell) aus. Der Modusschalter funktioniert nur
beim Aufsteckblitz. Bei einem separaten A1 ist die Schalterfunktion
deaktiviert und der Aufsteckblitz legt für alle separaten Blitzgeräte fest,
ob der TTL- oder der manuelle Modus verwendet wird.
• TLL-Modus: Die Kamera gibt die Lichtleistung der Blitzlichter vor.
Das Verhältnis zwischen den Leistungsstufen für Gruppe A-C
und der Blitzbelichtungskorrektur kann vom A1 aus eingerichtet
werden.
• MAN-Modus: Die Lichtleistung für Gruppe A, B und C kann
manuell vom A1 gesteuert werden.
Hinweis:
Wenn Sie die Taste für eine Gruppe zweimal drücken, werden alle Gruppen ausgewählt
und hervorgehoben. Alle vorgenommenen Einstellungen gelten nun für alle Gruppen
A, B, C, D, E und F.
Leistungsskala
Beim Blitzgerät A1 wird die Leistungsstufe in relativen Blendenstufen
angezeigt. Die volle Leistung von 100 % wird immer als 10,0 angezeigt.
Bei einer Verringerung um 1 Blendenstufe wird die Leistung um
die Hälfte reduziert, d. h. eine Leistung von 9,0 entspricht 50 % der
Gesamtleistung.
Die Leistung lässt sich in Schritten von 0,1 Blendenstufen sehr präzise
einstellen.
Betrieb im TTL-Modus (Automatikmodus)
Einstellen der Beziehungen von Leistungsstufen
Im TTL-Modus gibt die Kamera die Lichtleistung der Blitzlichter vor.
Wenn mehr als ein Licht verwendet wird, kann die Beziehung zwischen
den Leistungsstufen von Gruppe A, B und C angepasst werden. Damit
kann man beispielsweise eine stärkere Lichtleistung auf der einen
Seite des Motivs erzielen.
1. Betätigen Sie die Taste für Gruppe A, B oder C [11], um die
entsprechende Gruppe auszuwählen.
A1 AirTTL
15
www.profoto.com
Page 16
2. Wenn eine Gruppe ausgewählt ist, haben Sie folgende
Möglichkeiten:
• Verwenden Sie das Einstellrad [13], um die relative
A1 AirTTL
Lichtleistung für die ausgewählte Gruppe im Verhältnis zu den
übrigen Gruppen einzustellen. Das Verhältnis kann auf +/- 2
Blendenstufen für jede Gruppe A, B oder C eingestellt werden.
• Drücken Sie die Taste MODEL [15], um das Einstelllicht in der
gewählten Gruppe ein-/auszuschalten.
16
• Halten Sie die Gruppentaste [11] gedrückt, um die Blitzköpfe
in der gewählten Gruppe ein-/auszuschalten. Wenn die
Blitzköpfe in einer Gruppe ausgeschaltet werden, wird als
Verhältniswert für diese Gruppe „--“ angezeigt.
• Nach einigen Sekunden wird im Display automatisch wieder
das Hauptmenü angezeigt.
Hinweis:
Wenn Blitzgeräte ohne Profoto AirTTL in Kombination mit Profoto-AirTTL-Blitzgeräten
im TTL-Modus verwendet werden, addieren sich die Blitzleistungen der Blitzgeräte
ohne TTL zu einer Gesamtblitzbelichtung. Solche Blitzgeräte können beispielsweise
für die manuelle Einstellung der Belichtung des Hintergrunds verwendet werden.
Wenn ein mit Profoto AirTTL kompatibles Blitzgerät für Gruppe D, E oder F eingestellt
wird, wird dieses synchronisiert, jedoch nicht in die TTL-Berechnung einbezogen. Die
Blitzleistungen dieser Blitzgeräte werden zur Gesamtblitzbelichtung hinzuaddiert und
können beispielsweise für die manuelle Einstellung der Belichtung des Hintergrunds
verwendet werden.
Blitzbelichtungskorrektur
Alternativ zur Blitzbelichtungskorrektur der Kamera können Sie mit
dem A1 im TTL-Modus auch die Gesamtblitzbelichtung korrigieren.
Stellen Sie mit dem Einstellrad [13] die Blitzbelichtungskorrektur auf
±3,0 Blendenstufen ein.
www.profoto.com
Page 17
Display-Anzeigen im TTL-Modus
A1 AirTTL
Beispiel für die Anzeige von Einstellungen im
Display [9] im TTL-Betriebsmodus
Die Abbildung zeigt ein Beispiel der Display-Anzeigen im TTL-Modus
unter folgenden Bedingungen:
• AIR ist aktiviert und Kanal 1 ist ausgewählt. Das Blitzgerät A1
gehört zur Gruppe B.
• Der TTL-Modus ist ausgewählt. Die Blitzbelichtungskorrektur ist
auf -1,4 Blendenstufen eingestellt.
• Die Leistung ist auf 4,3 eingestellt. Im TTL-Modus wird die
Leistung der einzelnen Blitzgeräte automatisch eingestellt.
• Das Leistungsverhältnis zwischen den Gruppen wird über den
einzelnen Gruppen angezeigt. Im TTL-Modus wird anhand
der Zahlen lediglich das Verhältnis zwischen den Gruppen
angezeigt. Die absolute Blitzbelichtung ergibt sich aus der
Blitzbelichtungskorrektur, die über das Blitzgerät oder die
Kamera eingestellt wird.
• Die relative Lichtleistung der Blitzlichter in Gruppe A wird um
2,6 Blendenstufen höher eingestellt als bei den Blitzlichtern in
Gruppe B und um 0,8 Blendenstufen höher als bei Gruppe D.
• Gruppe B ist ausgewählt und kann eingestellt werden.
• Die Blitzlichter in Gruppe C sind ausgeschaltet.
•
Die Belichtung von Gruppe D wurde nicht verändert und liegt
um 0,8 Blendenstufen niedriger als die Blitzlichter in Gruppe A
und um 1,8 Blendenstufen höher als die Blitzlichter in Gruppe B.
• Das Einstelllicht ist in Gruppe A und am Blitz A1 eingeschaltet.
www.profoto.com
17
Page 18
Betrieb im MAN-Modus (manueller Modus)
Wenn sich der A1 im MAN-Modus befindet, kann die Lichtleistung für
die Gruppen A, B, C und D manuell eingestellt werden.
A1 AirTTL
• Sie haben folgende Möglichkeiten, eine oder mehrere Gruppen
auszuwählen:
• Drücken Sie die Taste für Gruppe A, B, C oder D [11], um die
entsprechende Gruppe auszuwählen.
• Drücken Sie eine der Gruppentasten [11] zweimal, um alle
18
Gruppen auszuwählen. Wenn alle Gruppen ausgewählt
wurden, steuert der A1 auch die Blitzlichter in Gruppe E und F
(am Blitzgerät ausgewählt).
• Wenn eine Gruppe ausgewählt ist, haben Sie folgende
Möglichkeiten:
• Stellen Sie mit dem Einstellrad [13] die Lichtleistung
für die Gruppe ein. Die Einstellung startet immer beim
aktuellen Lichtleistungswert (erscheint als 0,0 über der
Gruppenanzeige) und der Einstellwert (z. B. +1,2) ist kurz über
der Gruppenanzeige zu sehen.
• Drücken Sie die Taste MODEL [15], um das Einstelllicht in der
gewählten Gruppe ein-/auszuschalten.
• Halten Sie die Gruppentaste [11] gedrückt, um die Blitzgeräte
in der gewählten Gruppe ein-/auszuschalten.
• Nach einigen Sekunden wird im Display automatisch wieder
das Hauptmenü angezeigt.
Hinweis:
Kann die Lichtleistung nicht mit dem Blitzgerät eingestellt werden, weil sie außerhalb
des Leistungsbereichs liegt, signalisiert der A1 durch ein akustisches Signal, dass der
Befehl nicht ausgeführt wurde. Die Lichtleistung aller Blitzgeräte in der ausgewählten
Gruppe bleibt dann unverändert.
www.profoto.com
Page 19
Display-Anzeigen im MAN-Modus
A1 AirTTL
Beispiel für die Anzeige von Einstellungen im
Display [9] im MAN-Betriebsmodus
Die Abbildung zeigt ein Beispiel der Display-Anzeigen im MAN-Modus
unter folgenden Bedingungen:
• AIR ist aktiviert und Kanal 1 ist ausgewählt. Das Blitzgerät A1
gehört zur Gruppe B.
• Die Leistung für den Blitz A1 ist auf 3,3 eingestellt.
• Das Einstelllicht des A1 ist eingeschaltet.
• Gruppe B ist ausgewählt und kann eingestellt werden und die
Leistung wurde um +1,1 Blendenstufen verändert.
• Die Blitzlichter in Gruppe C sind ausgeschaltet.
• Das Einstelllicht ist in Gruppe A und am Blitzgerät A1
eingeschaltet.
Einstelllicht
Drücken Sie zum Einschalten des Einstelllichts am A1 die Taste MODEL
[15].
Um das Einstelllicht einer bestimmten Gruppe einzuschalten, wählen
Sie zunächst die Gruppe A, B, C oder D aus und drücken dann die Taste
MODEL [15].
Wenn das Einstelllicht des A1 eingeschaltet ist, erscheint rechts im
Display und/oder neben den verschiedenen Gruppen ein weißer
Punkt.
19
www.profoto.com
Page 20
Aktivieren/Deaktivieren des Blitzkopfs
Der Blitzkopf kann deaktiviert werden, ohne den A1 auszuschalten.
Dies ist nützlich, wenn der A1 als Fernbedienung für einen separaten
A1 AirTTL
Blitz, aber nicht selbst als Blitz fungiert.
Halten Sie die Taste MODEL [15] gedrückt, um den A1-Blitzkopf ein-/
auszuschalten.
Wenn der A1-Blitzkopf ausgeschaltet ist, wird „--“ in der Mitte des
Displays [9] angezeigt.
20
Hinweis:
Der A1-Blitzkopf kann auch über das Einstellmenü aktiviert/deaktiviert werden.
Manueller Zoom
Der Leuchtwinkel des Blitzgeräts kann jederzeit nach Belieben
eingestellt werden. So können Sie beispielsweise die Lichtstreuung
verschmälern, um einen Teil des Bilds hervorzuheben.
Drehen Sie den Zoomring [2] am Blitzkopf im oder gegen den
Uhrzeigersinn, um den Leuchtwinkel zu ändern.
Zoomring
www.profoto.com
Page 21
Test-Synchronisation
Wenn Sie den Blitz testen oder mit einem Belichtungsmesser die
Belichtung messen wollen, können Sie mit der Taste TEST einen Blitz
am A1 auslösen. Wenn die Air-Funktion aktiviert ist, werden zudem
Testblitze aller Blitzgeräte des ausgewählten Kanals ausgelöst.
Drücken Sie die Taste TEST [12], um manuell ein Synchronisationssignal
zu senden und den Blitz auszulösen.
A1 AirTTL
Der Off-Camera-Blitz
Der Blitz A1 kann mit seinem integrierten Funk-Transceiver (AirTTL)
auch separat von der Kamera (Off-Camera) eingesetzt werden. Als
Sendeeinheit im Blitzschuh der Kamera kann ein A1 oder eine AirFunkfernbedienung verwendet werden.
1. Aktivieren Sie an der Sendeeinheit die Air-Funktion im Blitzschuh
der Kamera und stellen Sie den Kanal ein.
2. Aktivieren Sie am Off-Camera-Blitz ebenfalls die Air-Funktion
und stellen Sie denselben Kanal wie an der Sendeeinheit ein.
Ändern von Einstellungen
Im Einstellmenü können Sie problemlos auf alle Einstellungen zugreifen.
Ausführliche Informationen über die verschiedenen Einstellungen
finden Sie in den folgenden Abschnitten.
1. Drücken Sie die Einstelltaste [14], um das Einstellmenü aufzurufen.
2. Das Menü ist für den schnellen und einfachen Zugriff in
Hauptfunktionen und Sekundärfunktionen aufgeteilt. Drücken
Sie die Gruppentaste [11] ganz rechts, um die nächste Seite im
Menü auszuwählen.
www.profoto.com
21
Page 22
3. Drehen Sie das Einstellrad [13], um eine Einstellung auszuwählen
(hervorzuheben).
A1 AirTTL
22
4. Drücken Sie die Einstelltaste [14], um das Optionsmenü für die
ausgewählte Einstellung aufzurufen.
5. Drehen Sie das Einstellrad [13], um die Einstelloption zu ändern.
6. Drücken Sie die Einstelltaste [14], um die Option zu bestätigen
und wieder das Einstellmenü anzuzeigen.
7. Drücken Sie die Gruppentaste [11] ganz links, um EXIT
auszuwählen und wieder das Hauptmenü anzuzeigen.
Hinweis:
Bitte beachten Sie, dass die Benutzeroberfläche in zukünftigen Firmwareversionen
möglicherweise aktualisiert wird. Dies geschieht, um die Benutzeroberfläche oder die
Funktionen zu verbessern.
Einstelllicht
Das Einstelllicht ist eine konstante Lichtquelle im Blitzkopf. Der
Lichtwinkel (Lichtstreuung) richtet sich nach der Zoomeinstellung am
Blitzgerät. Mit dem Einstelllicht können Sie die Schatten analysieren
oder Sie nutzen es als Unterstützung beim Positionieren des Motivs in
Bezug auf das Blitzgerät.
Mit dem Einstelllichtmodus legen Sie fest, wie stark das A1-Einstelllicht
im Vergleich zum eigentlichen Blitzlicht aufleuchten soll.
Es gibt drei Optionen für das A1-Einstelllicht:
• MIN: Die A1-Einstelllichtlampe leuchtet mit halber Stärke,
unabhängig von der ausgewählten Leistungsstufe
(Lichtleistung).
www.profoto.com
Page 23
• MAX: Die A1-Einstelllichtlampe leuchtet mit maximaler
Stärke, unabhängig von der ausgewählten Leistungsstufe
(Lichtleistung).
•
PROP: Die Stärke des A1-Einstelllichts wird automatisch proportional
zur ausgewählten Lichtleistung (Leistungsstufe) eingestellt.
Ready
Mit den Bereitschaftssignalen wird angegeben, dass der A1-Blitz
wieder vollständig geladen ist.
Es gibt vier Optionen für die Bereitschaftssignale:
• BEEP: Das A1-Gerät gibt einen Signalton ab, wenn es nach dem
Wiederaufladen erneut blitzbereit ist. Mit dieser Option wird auch
der Tastenton aktiviert.
• DIM: Das A1-Einstelllicht wird nach dem Blitz ausgeschaltet und
wieder eingeschaltet, wenn der A1 erneut zum Blitzen bereit ist.
• BEEP DIM: Das A1-Einstelllicht wird nach dem Blitz
ausgeschaltet. Das A1-Einstelllicht wird eingeschaltet und der A1
gibt einen Signalton aus, wenn er erneut blitzbereit ist.
• OFF: Kein Bereitschaftssignal.
Die Taste TEST [12] erlischt immer nach dem Blitzen und leuchtet
wieder, wenn der A1 vollständig aufgeladen ist.
Sync
Die ausgewählte Synchronisationseinstellung (Kamera-Synchronisationseinstellung) wird oben im Display [9] angezeigt.
Es gibt folgende Optionen für die Synchronisation:
• 1st: Die Blitzlichter lösen aus, wenn der erste Verschlussvorhang
voll geöffnet ist.
• 2nd: Die Blitzlichter lösen aus, unmittelbar bevor sich der zweite
Verschlussvorhang zu öffnen beginnt.
• Hi-S: Der HSS-Modus (High Speed Sync/Auto FP) ist gewählt.
A1 AirTTL
23
www.profoto.com
Page 24
•
X-Sync: Damit wird die Framerate pro Sekunde bei
Serienaufnahmen maximiert. Außer dem Synchronisationssignal
wird jegliche Kommunikation zwischen dem Blitz und der Kamera
A1 AirTTL
deaktiviert und daher ist am Blitz nur der manuelle Modus möglich.
Der HSS-Modus ermöglicht Aufnahmen mit Blitz bei kürzeren
Verschlusszeiten als die schnellste externe Blitzsynchronzeit
(x-Synchronisation) der Kamera. Die kürzeste Verschlusszeit beträgt
1/8000 s (kann bei verschiedenen Kameramodellen variieren). Diese
24
Option kann sehr nützlich sein, um den Einfluss von Umgebungslicht
bei großer Helligkeit zu begrenzen.
Hinweis:
Die Synchronisationseinstellung (1st, 2nd und Hi-S) unterscheidet sich bei Canon
und Nikon geringfügig. Bei Canon können Sie die Einstellung an der Kamera und am
Blitzgerät ändern. Bei Nikon werden die Synchronisationseinstellungen lediglich an der
Kamera vorgenommen. Informationen zum Ändern von Synchronisationseinstellungen
an der Kamera finden Sie in der Bedienungsanleitung zur Kamera.
Der Blitz A1 kann auch bei anderen Kameramarken im X-Sync-Modus verwendet
werden, wenn die Kamera über einen Blitzschuh mit zentral positioniertem
Synchronisationskontakt verfügt. Dies ist heutzutage Standard bei den meisten
Kameras. In diesem Modus arbeitet die Kamera mit einem manuellen Blitz ganz ohne
TTL- oder HSS-Kompatibilität. Andere Funktionen, die von der Kamera aus gesteuert
werden, werden ebenfalls deaktiviert.
Group
Die Gruppeneinstellung (A-F) gilt für den A1-Blitz.
Die ausgewählte Gruppe wird oben im Display [9] angezeigt.
www.profoto.com
Page 25
Channel
Die Kanaleinstellung (1-8) gilt für die A1-Steuereinheit und den A1-Blitz.
Der ausgewählte Kanal wird oben im Display [9] angezeigt.
Air
Mit der Air-Einstellung wird der integrierte Profoto-Air-Transceiver
aktiviert/deaktiviert.
• ON: Mit dem A1 können Sie Profoto-Air-Blitzgeräte einschließlich
anderer A1-Blitzgeräte bedienen und/oder Generatoren steuern.
• OFF: Mit dem A1 können Sie nur den A1-Blitz selbst steuern.
Head
Mit dieser Einstellung können Sie den A1-Blitzkopf aktivieren/
deaktivieren. Wenn der Blitzkopf deaktiviert ist, wird kein Blitz
ausgelöst, auch wenn ein Synchronisationssignal eingeht. Diese
Einstellung funktioniert bei Aufsteck- und separaten Blitzen.
Backlight
Die Hintergrundbeleuchtung im Display [9] wirkt sich auf die
Akkubetriebsdauer aus.
Es gibt drei Optionen für die Hintergrundbeleuchtung:
• MIN
• MEDIUM
• MAX
Standby
Es gibt drei Standby-Optionen:
• 2 min: Der Standby-Modus wird nach 2 Minuten Inaktivität
aktiviert.
• 30 min: Der Standby-Modus wird nach 30 Minuten Inaktivität
aktiviert.
• OFF: Der Standby-Modus wird deaktiviert. Damit wird auch die
Ausschaltautomatik deaktiviert.
A1 AirTTL
25
www.profoto.com
Page 26
Zoom
Die Einstellung für den Zoom (Leuchtwinkel) gilt für den A1-Blitz.
A1 AirTTL
Die folgenden Zoomoptionen stehen zur Verfügung:
• Manual: Der Leuchtwinkel wird manuell durch Drehen des
Zoomrings [2] eingestellt.
• Auto: Der Leuchtwinkel des A1-Blitzlichts richtet sich
automatisch nach dem Zoom an der Kamera.
• Für den Leuchtwinkel des A1-Blitzgeräts gibt es fünf
26
verschiedene Einstellungen, von breit bis schmal.
Hinweis
Wenn ein Lichtformer am A1 angebracht ist, ändert sich der Leuchtwinkel.
AF assist
Mit dieser Einstellung lässt sich das AF-Hilfslicht (Autofokus-Hilfslicht)
aktivieren bzw. deaktivieren. Das AF-Hilfslicht ist ein strukturiertes
Laserlicht, das die Augen nicht schädigt.
• OFF: Das AF-Hilfslicht wird deaktiviert.
• AUTO: Die Kamera aktiviert das AF-Hilfslicht bei Bedarf
automatisch.
• ON: Das AF-Hilfslicht ist immer aktiviert.
www.profoto.com
Page 27
Allgemeine Hinweise zum Profoto-AirBetrieb
Die Profoto-Air-Kanäle [1-8] verwenden acht spezifische Frequenzen
auf dem 2,4-GHz-Band und verfügen über eine Reichweite von bis
zu 300 Metern. Die Frequenzen sind gleichmäßig über das gesamte
Frequenzband verteilt. Da jeder Kanal eine andere Funkfrequenz nutzt,
können Sie einen Kanal auswählen, der nicht von anderen Fotografen,
die Profoto Air verwenden, oder von WLAN- oder Bluetooth-Geräten
und anderen Funkgeräten gestört wird, die dasselbe 2,4-GHzFrequenzband nutzen.
• Halten Sie die Sichtlinie zwischen der Air Remote TTL-C/N und
dem Blitzgerät möglichst frei.
• Wenn das Blitzgerät nicht in direkter Sichtlinie positioniert
werden soll, versuchen Sie, es nicht hinter Metall- oder
mit Wasser gefüllten Objekten zu platzieren, da dies die
Funkverbindung stört.
A1 AirTTL
27
www.profoto.com
Page 28
28
A1 AirTTL
www.profoto.com
Page 29
Lichtgestaltung
Der Blitz A1 erzeugt in allen Zoompositionen ein rundes und
gleichmäßiges Licht. Darüber hinaus gibt es für den A1 spezielle
Lichtformer, die das Licht auf vielfältige Art modifizieren können.
Wenn der A1 als Aufsteckblitz verwendet wird, kann er so eingestellt
werden, dass sich der Leuchtwinkel automatisch je nach
Zoomeinstellung am Objektiv verändert. Zur kreativen Freiheit kann
der Leuchtwinkel aber auch manuell eingestellt werden, entweder über
das Menü oder durch Drehen des Zoomrings [2]. Wenn der Zoomring
[2] gedreht wird, wechselt die Leuchtwinkeleinstellung automatisch in
den manuellen Modus. Die aktuelle Leuchtwinkeleinstellung wird oben
im Display [9] angezeigt.
Die Zoomeinstellungen des Blitzes entsprechen in etwa den folgenden
Brennweitenwerten einer 35-mm-Kamera.
A1 AirTTL
29
Leuchtwinkeleinstellung
Brennweite
A1 ohne Zubehör A1 mit
Weitwinkellinse
105 mm 24 mm
80 mm
60 mm 18 mm
45 mm
32 mm 14 mm
www.profoto.com
Page 30
Kuppel-Diffusor
Der Kuppel-Diffusor lässt sich mit der integrierten Magnethalterung
am A1 anbringen. Das Licht wird diffus und in alle Richtungen gestreut.
A1 AirTTL
Der Diffusor wird häufig verwendet, um ein weicheres und indirekteres
Licht zu erzielen, wenn das Licht an der Decke reflektiert wird. Richten
Sie den Blitzkopf auf die Oberfläche, von der reflektiert werden soll.
30
Hinweis:
Der Kuppel-Diffusor kann auch zusammen mit anderen Lichtformern eingesetzt
werden, beispielsweise den optionalen Farbfolien.
www.profoto.com
Page 31
Reflektorkarte
Die Reflektorkarte lässt sich wie der Kuppel-Diffusor mit einer
Magnethalterung anbringen. Sie wird in ähnlichen Situationen wie der
Kuppel-Diffusor eingesetzt, erzielt aber ein stärker gerichtetes Licht.
Um die Reflektorkarte am Halter anzubringen, drücken Sie sie an den
Seiten etwas zusammen und drücken Sie sie dann fest in den Halter,
bis sie einrastet.
A1 AirTTL
Normalerweise wird der Blitz auf eine reflektierende Oberfläche und
die Reflektorkarte auf das Motiv gerichtet.
Hinweis:
Die Reflektorkarte kann auch zusammen mit anderen Lichtformern eingesetzt werden,
beispielsweise den optionalen Farbfolien.
www.profoto.com
31
Page 32
Weitwinkellinse
Die Weitwinkellinse wird eingesetzt, wenn eine breitere Lichtstreuung
erforderlich ist, beispielsweise mit Super-Weitwinkellinsen. Die
A1 AirTTL
integrierte Zoomfunktion des A1 kann dennoch verwendet werden. Das
heißt, der Leuchtwinkel kann von superweitem bis zu weitem Streulicht
eingestellt werden.
32
www.profoto.com
Page 33
33
A1 AirTTL
www.profoto.com
Page 34
Weitere Funktionen
Firmware-Upgrade
Es empfiehlt sich, nach Firmware-Upgrades zu schauen, bevor Sie den
A1 AirTTL
neuen A1 in Betrieb nehmen.
Sie haben Zugriff auf die neuesten kostenlosen Upgrades, wenn Sie ein
persönliches Konto bei profoto.com/myprofoto erstellen. Mit einem
persönlichen Konto können Sie Ihr Produkt registrieren und sicher
sein, dass Sie benachrichtigt werden, wenn neue Firmware-Upgrades
34
herausgegeben werden.
Ein Upgrade der Firmware erfolgt über den USB-Port [8] am A1. Gehen
Sie dazu wie in den Anweisungen in der Upgrade-Anwendung erläutert
vor, die Sie von profoto.com/myprofoto herunterladen können. Sie
können sich jederzeit an Ihren Händler oder Vertrieb vor Ort wenden,
wenn Sie professionellen Service benötigen.
Prüfung der aktuellen Firmware-Version:
1. Schalten Sie den A1 ein.
2. Drücken Sie die Einstelltaste [14] und wechseln Sie dann zur
zweiten Seite im Menü.
3. Wählen Sie mit der Einstelltaste [14] die Option VERSION.
Zurücksetzen auf Werkseinstellung
So setzen Sie alle Einstellungen auf die werkseitigen Standardwerte
zurück:
1. Schalten Sie den A1 ein.
2. Drücken Sie die Einstelltaste [14] und wechseln Sie dann zur
zweiten Seite im Menü.
3. Wählen Sie mit der Einstelltaste [14] die Option VERSION.
4. Drücken Sie die Gruppentaste [11] ganz rechts, um RESET
auszuwählen.
www.profoto.com
Page 35
Profoto-Air-Kompatibilität
• Der Profoto A1 AirTTL-C ist speziell auf Canon-Kameras
ausgelegt, die das E-TTL II-Messsystem von Canon nutzen.
• Der Profoto A1 AirTTL-N ist speziell auf Nikon-Kameras
ausgelegt, die das i-TTL-Messsystem von Nikon nutzen.
• Einige Kameramodelle werden möglicherweise nicht unterstützt
oder ihre Funktionen sind eingeschränkt. Auf profoto.com finden
Sie die neuesten Informationen zu den unterstützten Kameras.
• Der Profoto A1 AirTTL funktioniert mit Profoto-Blitzgeräten und
Generatoren mit integrierter Profoto-Air-Funktion gemäß der
nachstehenden Tabelle.
• Den Profoto A1 AirTTL können Sie ferner zur Auslösung der AirRemote- und der Air-Sync-Profoto-Air-Transceiver verwenden.
• Der Blitz Profoto A1 AirTTL lässt sich zudem von anderen ProfotoAir-Transceivern auslösen und steuern.
• Der Profoto A1 AirTTL-C ist nicht mit Canon Speedlites oder
sonstigen Blitzgeräten von anderen Herstellern als Profoto
kompatibel.
• Die Air Remote TTL-N ist nicht mit Nikon Speedlights oder
sonstigen Blitzgeräten von anderen Herstellern als Profoto
kompatibel.
• Der Profoto A1 AirTTL ist nicht kompatibel mit
Funkauslösesystemen von Drittanbietern.
A1 AirTTL
35
Air-Etikett
auf ProfotoBlitzgerät
AirTTL X X X X
Air X X
AirS X
Mögliche Funktionen am Profoto A1 AirTTL
Manuelle
Synchro-
nisation
Fernbedienung TTL HSS
www.profoto.com
Page 36
Technische Daten
Spezifikationen
A1 AirTTL
Frequenzband 2,4 GHz (2404 bis 2479,3 MHz)
Anzahl der Frequenzkanäle 8 (1-8)
Funk-Leistungsabgabe maximal 19,9 dBm
Anzahl der Gruppen pro
Kanal
36
Betriebsmodi TTL, Manuell
TLL-Kompatibilität der
Kamera
Synchronisationsmodi 1. Verschlussvorhang, 2.
Kamerahalterung/Adapter Blitzschuhhalterung für Canon/
Reichweite
Blitzleistung 76 Ws
Blitzleistungsbereich 9 Blendenstufen (2-10)
Blitzladedauer 0,05-1,2 Sekunden
Leuchtzeit 1/20.000 - 1/800
Leistungsstabilität 0,2 Blendenstufen
Farbstabilität ±150 °K
Einstelllichter LED
TTL-Modus: 3 (A-C)
Manueller Modus: 6 (A-F)
A1 AirTTL-C - Canon E-TTL II
A1 AirTTL-N - Nikon i-TTL
Verschlussvorhang, Hi-S (HSS/
Auto FP), X-Sync
Nikon
Mikro-USB-Adapter für FirmwareUpgrades
Bis zu 300 m für normale Auslösung
Bis zu 100 m für Fernsteuerung
und TTL
www.profoto.com
Page 37
Spezifikationen
Akkutyp Lithium-Ionen
Akkuladedauer 80 Minuten
Akkuleistung: bis zu 350 Blitze mit voller
Leistung
LCD-Display Ja
Standby Wechsel in Standby-Modus nach
bestimmter Inaktivitätszeit (2 min,
30 min, OFF).
Ausschaltautomatik Ausschaltung nach 90 Minuten
Inaktivität (kann deaktiviert
werden).
Unterstützte Profoto-Air-Funktionen
Blitzsynchronisation/
Auslöser
Ja, der A1 fungiert als Auslösegerät
für Air-Remote- und Air-Sync-
Transceiver plus alle Profoto-
Blitzgeräte mit dem Etikett AirTTL,
Air oder AirS.
Fernbedienung Ja, der A1 fungiert als manuelle
Fernbedienung für alle Profoto-
Blitzgeräte mit dem Etikett AirTTL
oder Air.
TTL-Steuerung TTL mit Gruppensteuerung für
alle Profoto-Blitzlichter mit dem
Etikett AirTTL.
Messdaten (LxBxH)
Abmessungen 108x75x165 mm
Gewicht (einschließlich Akku) 560 g
A1 AirTTL
37
Alle Daten müssen als Nenndaten verstanden werden. Profoto
behält sich das Recht vor, ohne vorherige Ankündigung Änderungen
vorzunehmen.
www.profoto.com
Page 38
Garantie
Sämtliche Produkte von Profoto werden individuell getestet, bevor
sie unser Haus verlassen. Es gilt ein Garantiezeitraum von zwei
A1 AirTTL
Jahren (lokale Abweichungen sind möglich), ausgenommen sind
Blitzröhren, Schutzgläser, Einstelllampen und Kabel. Profoto haftet
nicht für technische Fehlfunktionen, die aufgrund von unsachgemäßer
Anwendung oder durch Zubehör anderer Hersteller entstehen.
Wenden Sie sich bei allen technischen Problemen an eine autorisierte
Profoto-Servicestelle.
38
www.profoto.com
Page 39
Regulatorische Informationen
Weltweite Verwendung von Funkfrequenzen
Das Profoto Air System arbeiten auf dem lizenzfreien 2,4 GHz
ISM Frequenzband für SRD-Funk (Short Range Devices). Dieses
Frequenzband darf in den meisten Teilen der Welt verwendet werden.
Regionale Einschränkungen können vorkommen.
Hinweis:
Siehe die nationalen Bestimmungen für die Region, in der der Profoto A1 AirTTL
verwendet werden soll. Stellen Sie sicher, dass diese eingehalten werden.
EU-Konformitätserklärung
Hiermit erklärt Profoto AB, dass das Funkgerät vom Typ A1 AirTTL die
Richtlinie 2014/53/EU erfüllt.
Der vollständige Wortlaut der EU-Konformitätserklärung steht unter
der folgenden Internetadresse zur Verfügung: http://media.profoto.
com/DoC
Urheberrecht- und Lizenzbestimmungen von Dritten
Copyright © 2013 Frantisek Burian <BuFran@seznam.cz>
Copyright © 2013 Piotr Esden-Tempski <piotr@esden.net>
LibOpenCM3 ist freie Software, die unter den Bestimmungen der
GNU Lesser General Public License wie von der Free Software
Foundation veröffentlicht lizenziert wird, entweder gemäß Version 3
der Lizenz oder wahlweise einer späteren Version. LibOpenCM3 wird
in der Hoffnung verteilt, dass sie nützlich ist, aber OHNE JEGLICHE
GEWÄHRLEISTUNG und auch ohne implizite Gewährleistung
hinsichtlich HANDELSÜBLICHER QUALITÄT sowie EIGNUNG FÜR
EINEN BESTIMMTEN ZWECK. Siehe dazu die GNU General Public
License und die GNU Lesser General Public License.
A1 AirTTL
39
Weitere Einzelheiten zu Lizenzen finden Sie unter <http://www.gnu.
org/licenses/>. Eine Kopie des Quellcodes für die LibOpenCM3
erhalten Sie auf schriftliche Anfrage bei Profoto. Es gelten die
Bestimmungen der LGPL.
www.profoto.com
Page 40
Page 41
41
A1 AirTTL
www.profoto.com
Page 42
Profoto AB
Schweden
+46 (0) 8 447 53 00
info@profoto.com
www.profoto.com
344050. Mai 2017. Gedruckt in Schweden.
Technische Daten und Produktinformationen unterliegen unangekündigten Änderungen.
Loading...
